MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2015, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2015Pages: 583, PDF Size: 9.43 MB
Page 431 of 583

Black plate (430,1)

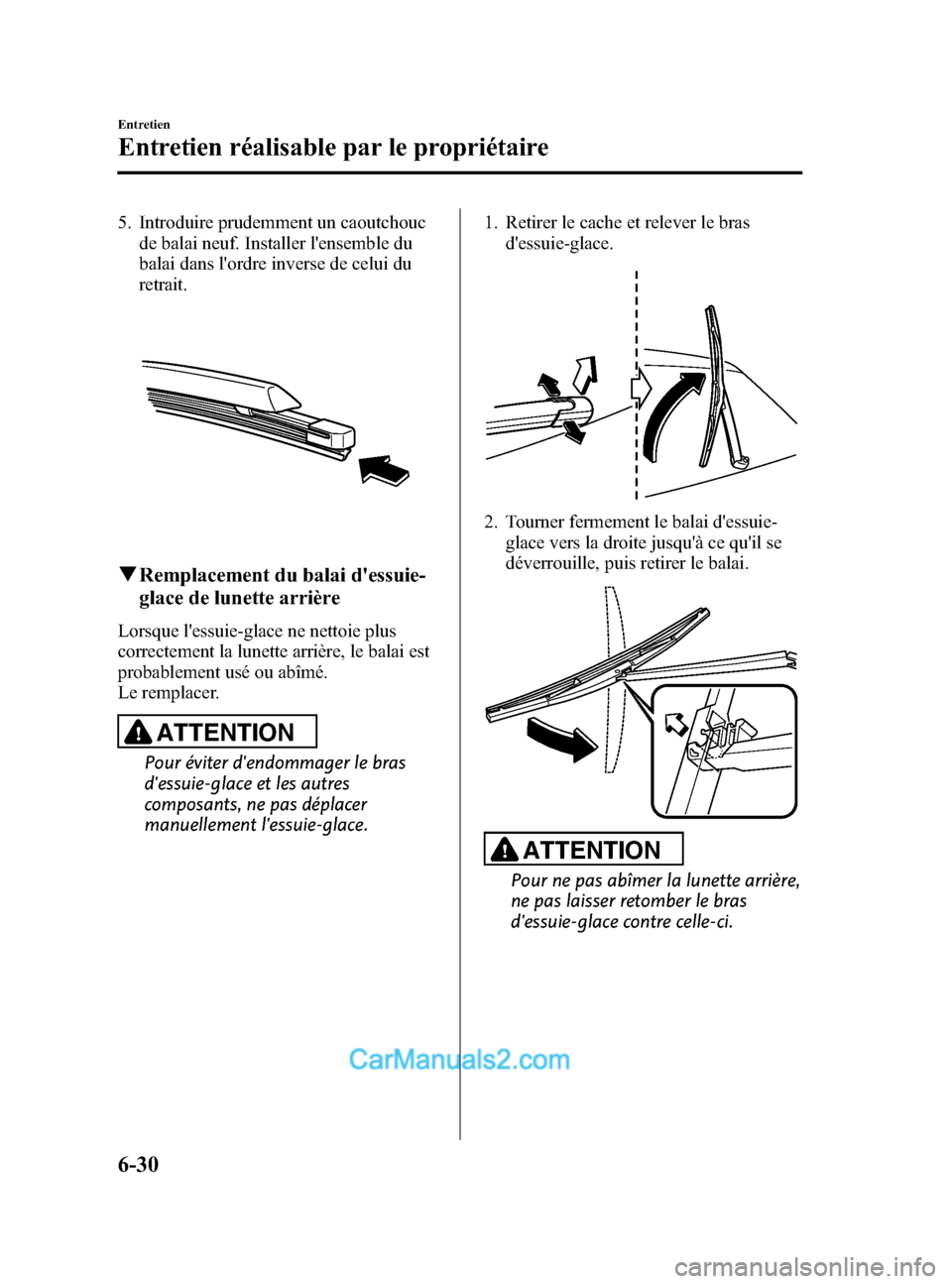

5. Introduire prudemment un caoutchoucde balai neuf. Installer l'ensemble du
balai dans l'ordre inverse de celui du
retrait.
qRemplacement du balai d'essuie-
glace de lunette arrière
Lorsque l'essuie-glace ne nettoie plus
correctement la lunette arrière, le balai est
probablement usé ou abîmé.
Le remplacer.
ATTENTION
Pour éviter d'endommager le bras
d'essuie-glace et les autres
composants, ne pas déplacer
manuellement l'essuie-glace. 1. Retirer le cache et relever le bras
d'essuie-glace.
2. Tourner fermement le balai d'essuie-
glace vers la droite jusqu'à ce qu'il se
déverrouille, puis retirer le balai.
ATTENTION
Pour ne pas abîmer la lunette arrière,
ne pas laisser retomber le bras
d'essuie-glace contre celle-ci.
6-30
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page430
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 432 of 583

Black plate (431,1)

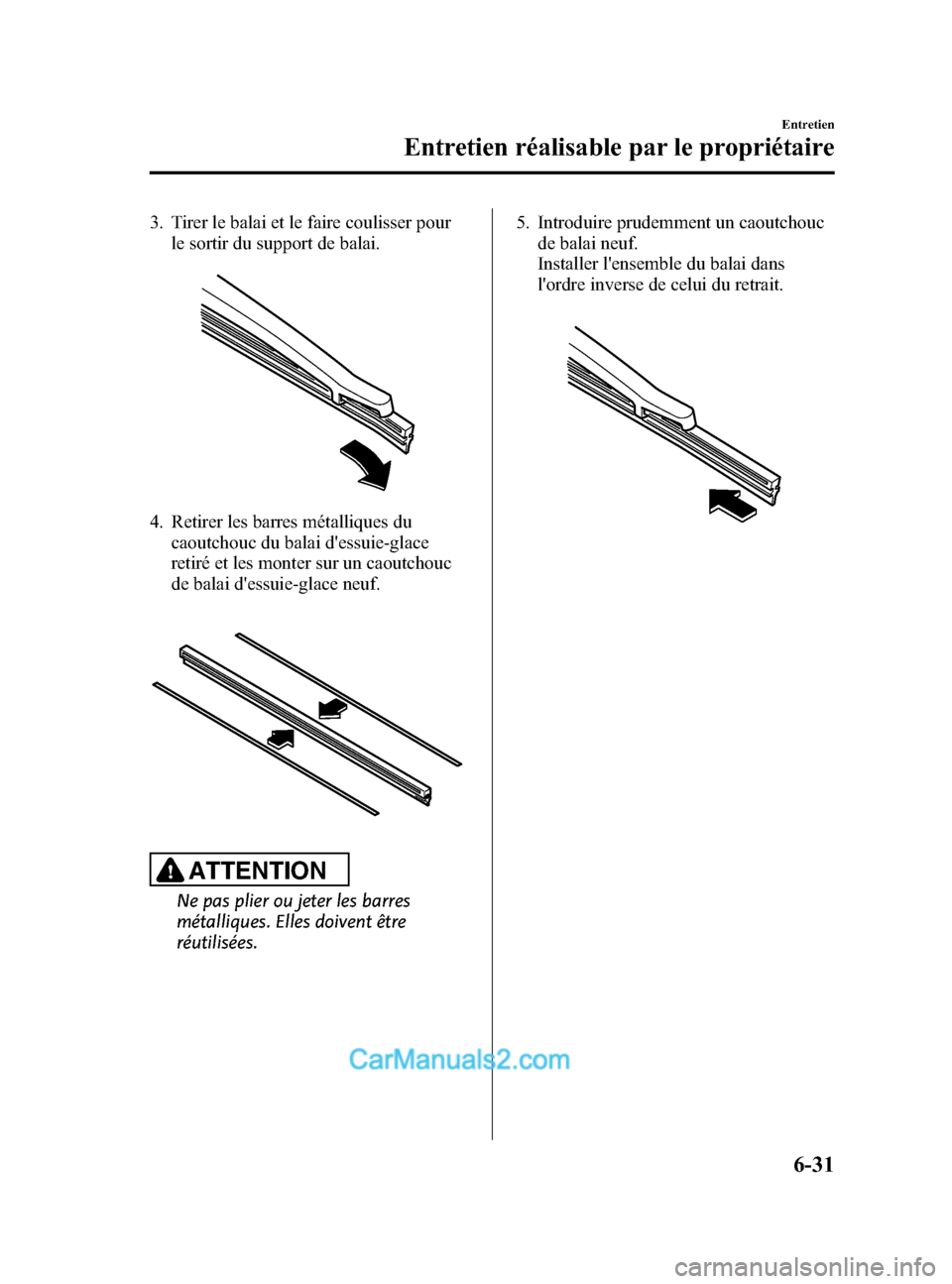

3. Tirer le balai et le faire coulisser pourle sortir du support de balai.
4. Retirer les barres métalliques du
caoutchouc du balai d'essuie-glace
retiré et les monter sur un caoutchouc
de balai d'essuie-glace neuf.
ATTENTION
Ne pas plier ou jeter les barres
métalliques. Elles doivent être
réutilisées. 5. Introduire prudemment un caoutchouc
de balai neuf.
Installer l'ensemble du balai dans
l'ordre inverse de celui du retrait.
Entretien
Entretien réalisable par le propriétaire
6-31
CX-5_8DR3-EC-14A_Edition3 Page431
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 433 of 583

Black plate (432,1)

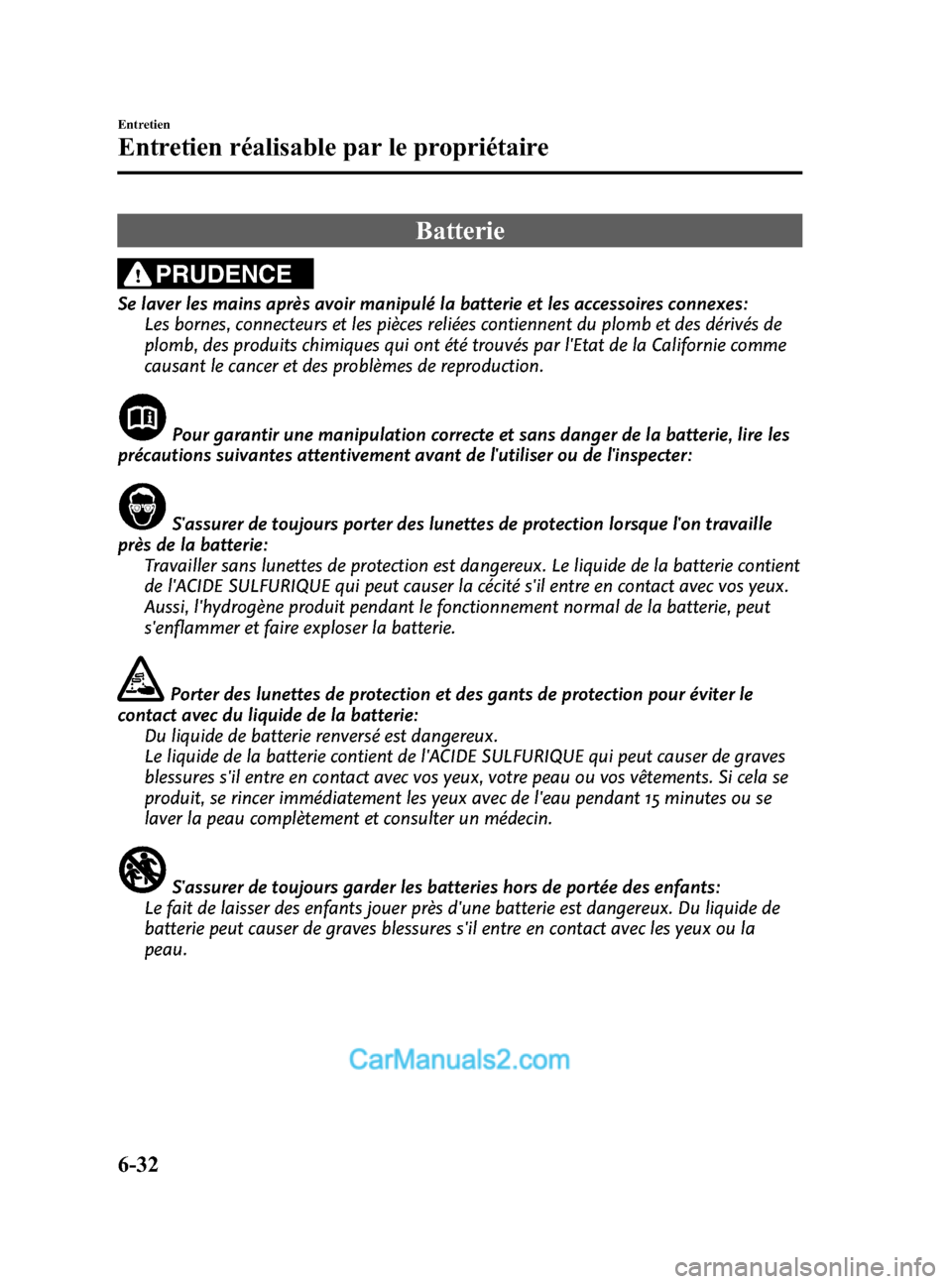

Batterie
PRUDENCE
Se laver les mains après avoir manipulé la batterie et les accessoires connexes:Les bornes, connecteurs et les pièces reliées contiennent du plomb et des dérivés de
plomb, des produits chimiques qui ont été trouvés par l'Etat de la Californie comme
causant le cancer et des problèmes de reproduction.
Pour garantir une manipulation correcte et sans danger de la batterie, lire les
précautions suivantes attentivement avant de l'utiliser ou de l'inspecter:
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille
près de la batterie: Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient
de l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos yeux.
Aussi, l'hydrogène produit pendant le fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le
contact avec du liquide de la batterie: Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de graves
blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si cela se
produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou se
laver la peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de
batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la
peau.
6-32
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page432
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 434 of 583

Black plate (433,1)

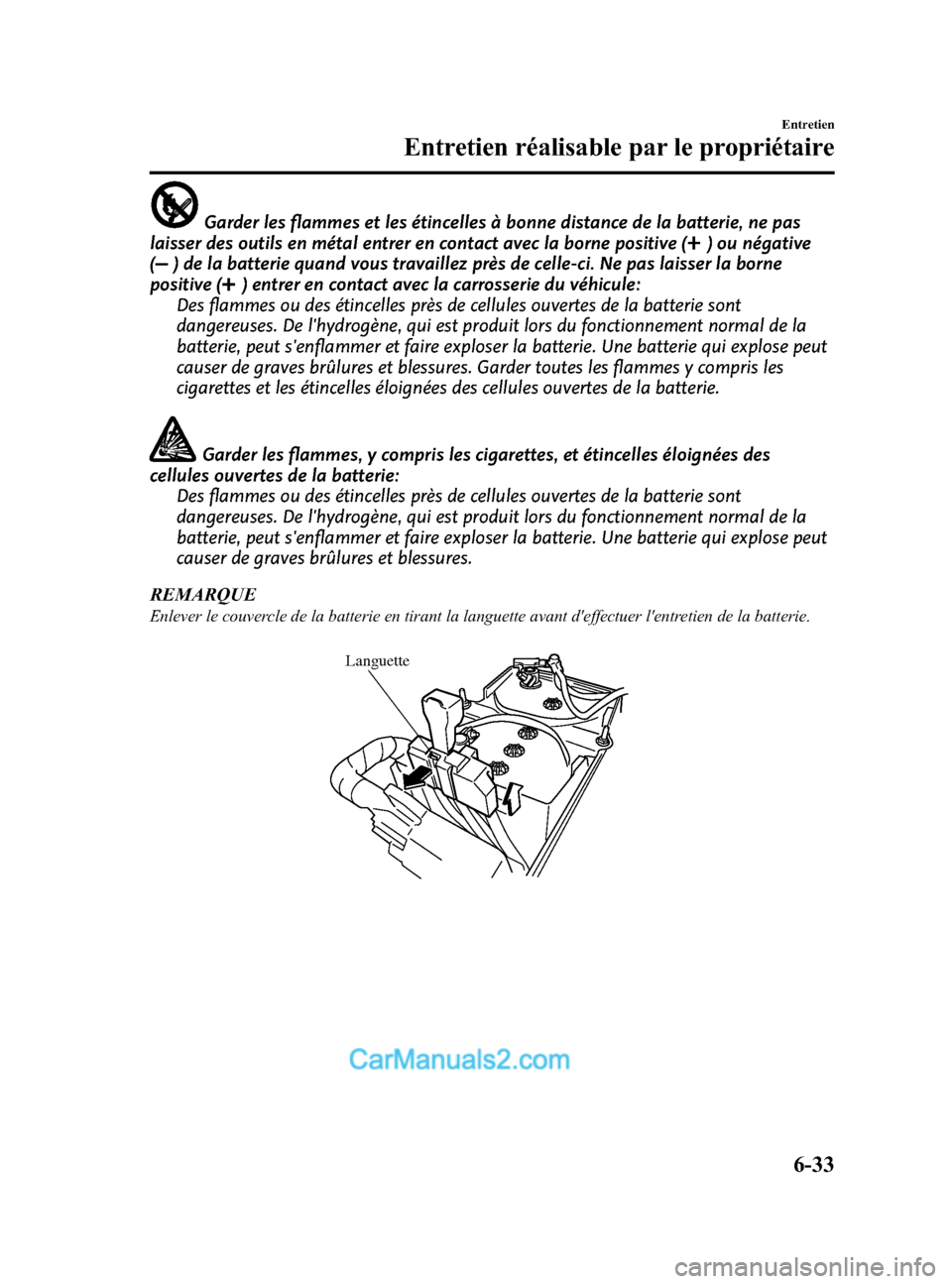

Garder les flammes et les étincelles à bonne distance de la batterie, ne pas
laisser des outils en métal entrer en contact avec la borne positive (
) ou négative
(
) de la batterie quand vous travaillez près de celle-ci. Ne pas laisser la borne
positive (
) entrer en contact avec la carrosserie du véhicule:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures. Garder toutes les flammes y compris les
cigarettes et les étincelles éloignées des cellules ouvertes de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des
cellules ouvertes de la batterie: Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures.
REMARQUE
Enlever le couvercle de la batterie en tirant la languette avant d'effectuer l'entretien de la batterie.
Languette
Entretien
Entretien réalisable par le propriétaire
6-33
CX-5_8DR3-EC-14A_Edition3 Page433
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 435 of 583

Black plate (434,1)

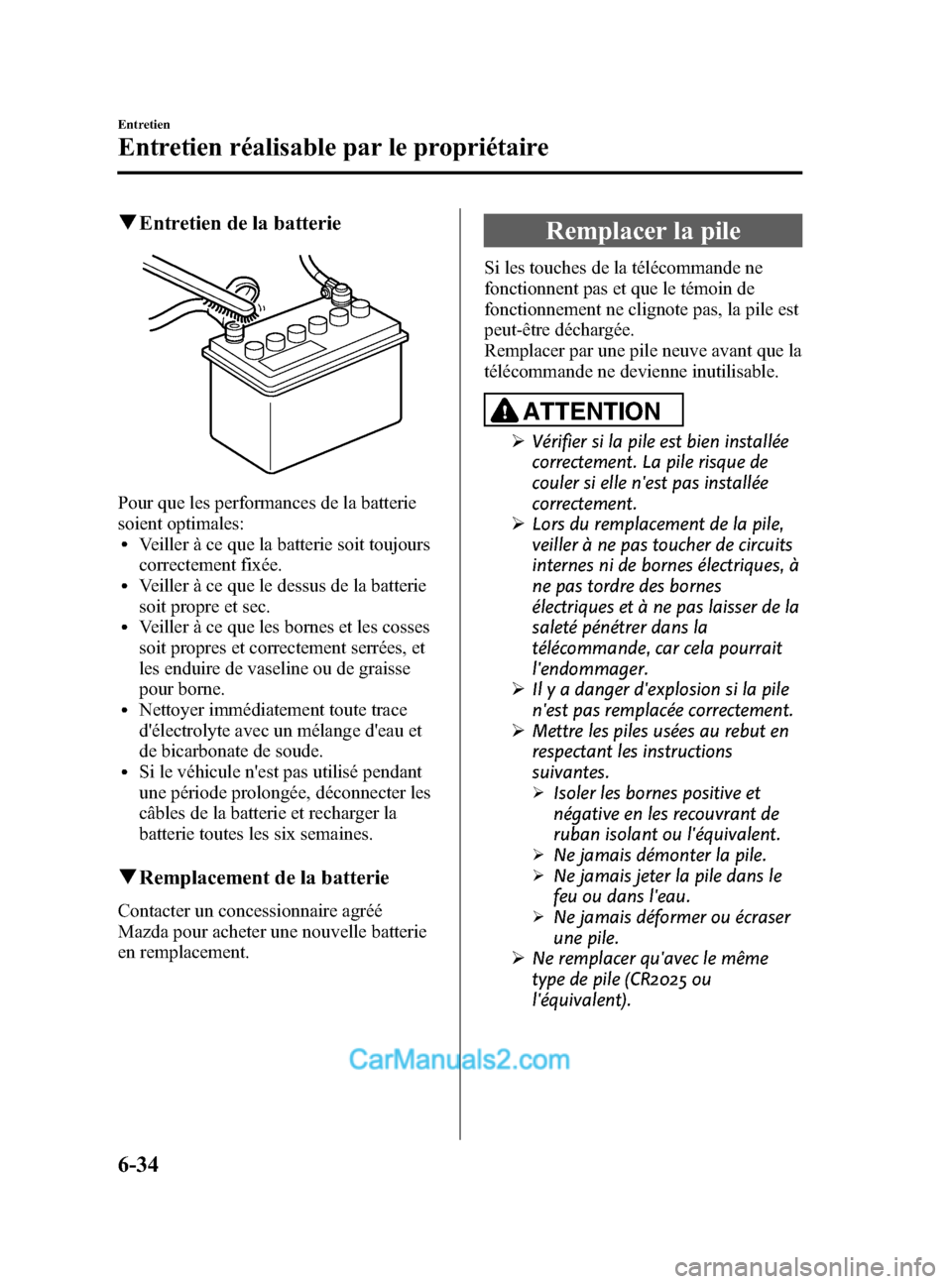

qEntretien de la batterie
Pour que les performances de la batterie
soient optimales:
lVeiller à ce que la batterie soit toujours
correctement fixée.
lVeiller à ce que le dessus de la batterie
soit propre et sec.
lVeiller à ce que les bornes et les cosses
soit propres et correctement serrées, et
les enduire de vaseline ou de graisse
pour borne.
lNettoyer immédiatement toute trace
d'électrolyte avec un mélange d'eau et
de bicarbonate de soude.
lSi le véhicule n'est pas utilisé pendant
une période prolongée, déconnecter les
câbles de la batterie et recharger la
batterie toutes les six semaines.
qRemplacement de la batterie
Contacter un concessionnaire agréé
Mazda pour acheter une nouvelle batterie
en remplacement.
Remplacer la pile
Si les touches de la télécommande ne
fonctionnent pas et que le témoin de
fonctionnement ne clignote pas, la pile est
peut-être déchargée.
Remplacer par une pile neuve avant que la
télécommande ne devienne inutilisable.
ATTENTION
Ø Vérifier si la pile est bien installée
correctement. La pile risque de
couler si elle n'est pas installée
correctement.
Ø Lors du remplacement de la pile,
veiller à ne pas toucher de circuits
internes ni de bornes électriques, à
ne pas tordre des bornes
électriques et à ne pas laisser de la
saleté pénétrer dans la
télécommande, car cela pourrait
l'endommager.
Ø Il y a danger d'explosion si la pile
n'est pas remplacée correctement.
Ø Mettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Ø Ne remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
6-34
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page434
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 436 of 583

Black plate (435,1)
Les conditions suivantes indiquent que la
pile est déchargée:
lLe témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
compteur de type A, les messages
s'affichent sur le tableau de bord).
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions ci-dessous.
Remplacement de la pile de la clé
1. Retirer la clé auxiliaire.
2. Insérer un petit tournevis plat dans la rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
3. Insérer le petit tournevis plat dansl'écart entre le couvercle et la
télécommande, puis tourner le
tournevis pour détacher le couvercle.
Entretien
Entretien réalisable par le propriétaire
6-35
CX-5_8DR3-EC-14A_Edition3 Page435
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 437 of 583

Black plate (436,1)

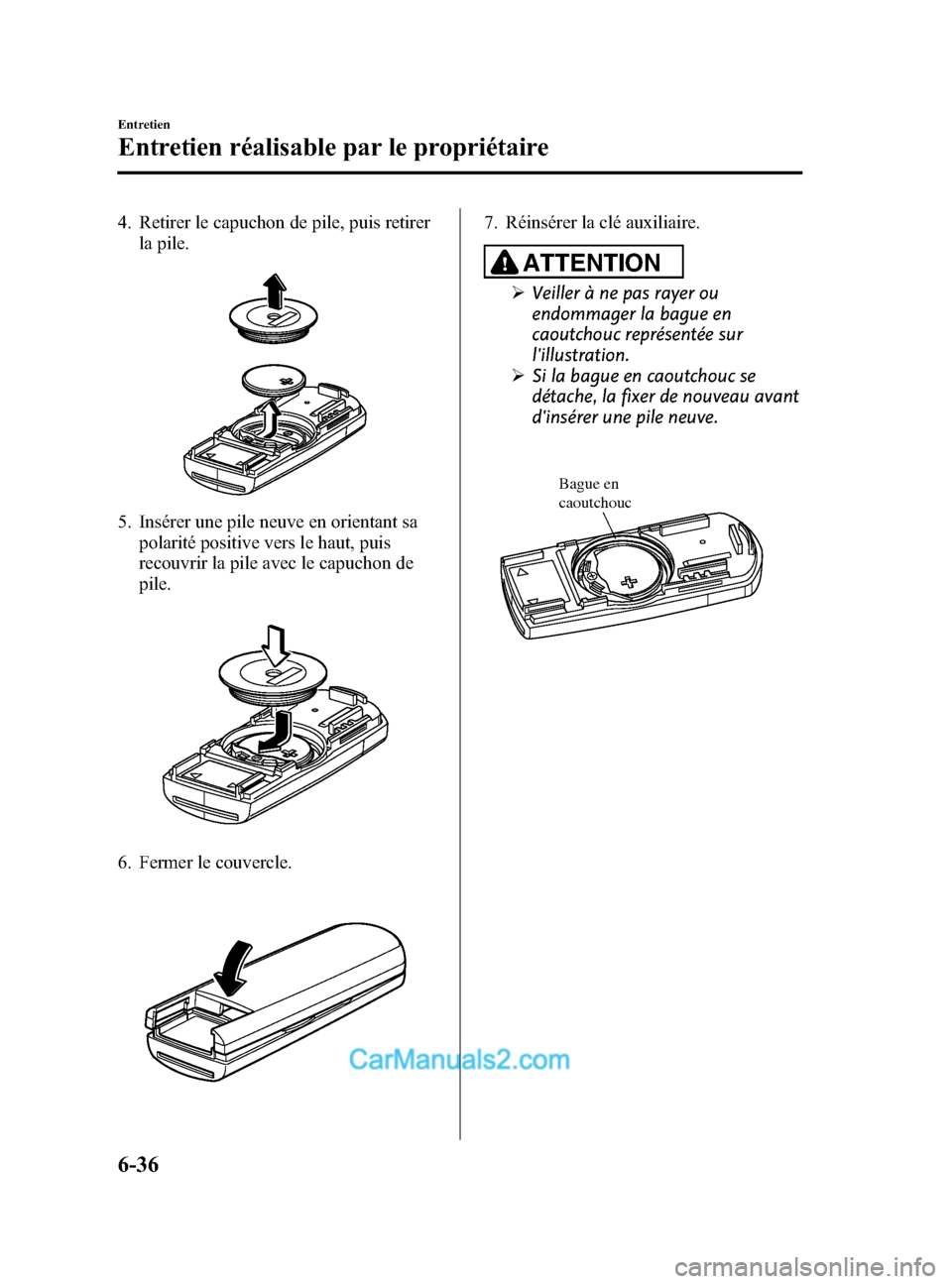

4. Retirer le capuchon de pile, puis retirerla pile.
5. Insérer une pile neuve en orientant sa
polarité positive vers le haut, puis
recouvrir la pile avec le capuchon de
pile.
6. Fermer le couvercle.
7. Réinsérer la clé auxiliaire.
ATTENTION
ØVeiller à ne pas rayer ou
endommager la bague en
caoutchouc représentée sur
l'illustration.
Ø Si la bague en caoutchouc se
détache, la fixer de nouveau avant
d'insérer une pile neuve.
Bague en
caoutchouc
6-36
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page436
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 438 of 583

Black plate (437,1)
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:Le fait de conduire avec des pneus de
type différent est dangereux. Cela
peut entraîner une mauvaise
maniabilité et de mauvaises
performances de freinage; et cela
peut entraîner une perte de contrôle
du véhicule.
Sauf lors de l'utilisation limitée de la
roue de secours à usage temporaire,
n'utiliser que des pneus du même
type (radiaux, ceinturés à carcasse
diagonale, à carcasse diagonale) sur
les quatre roues.
Utilisation des pneus de taille
incorrecte: L'utilisation de pneus de dimensions
autres que celles recommandées pour
ce véhicule Mazda (page 9-9) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de
dimensions spécifiées pour ce
véhicule Mazda.
qPression de gonflage des pneus
PRUDENCE
Toujours garder les pneus gonflés à la
pression correcte:
Un sur-gonflage ou un sous-gonflage
des pneus est dangereux. Une
mauvaise tenue de route ou une
défaillance soudaine des pneus peut
causer un grave accident.
Se référer à Pneus à la page 9-9.
Utiliser seulement un bouchon de la
valve Mazda d'origine: Il est dangereux d'utiliser une pièce
non d'origine, car la pression de
gonflage de pneu correcte ne pourra
pas être maintenue si la valve de
pneu est endommagée. Si l'on
conduit le véhicule dans cet état, la
pression de gonflage de pneu
diminuera, et un accident grave
risquera de s'ensuivre. Ne pas utiliser
de pièce qui ne soit pas une pièce
Mazda d'origine pour le bouchon de
valve.
Entretien
Entretien réalisable par le propriétaire
6-37
CX-5_8DR3-EC-14A_Edition3 Page437
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 439 of 583

Black plate (438,1)

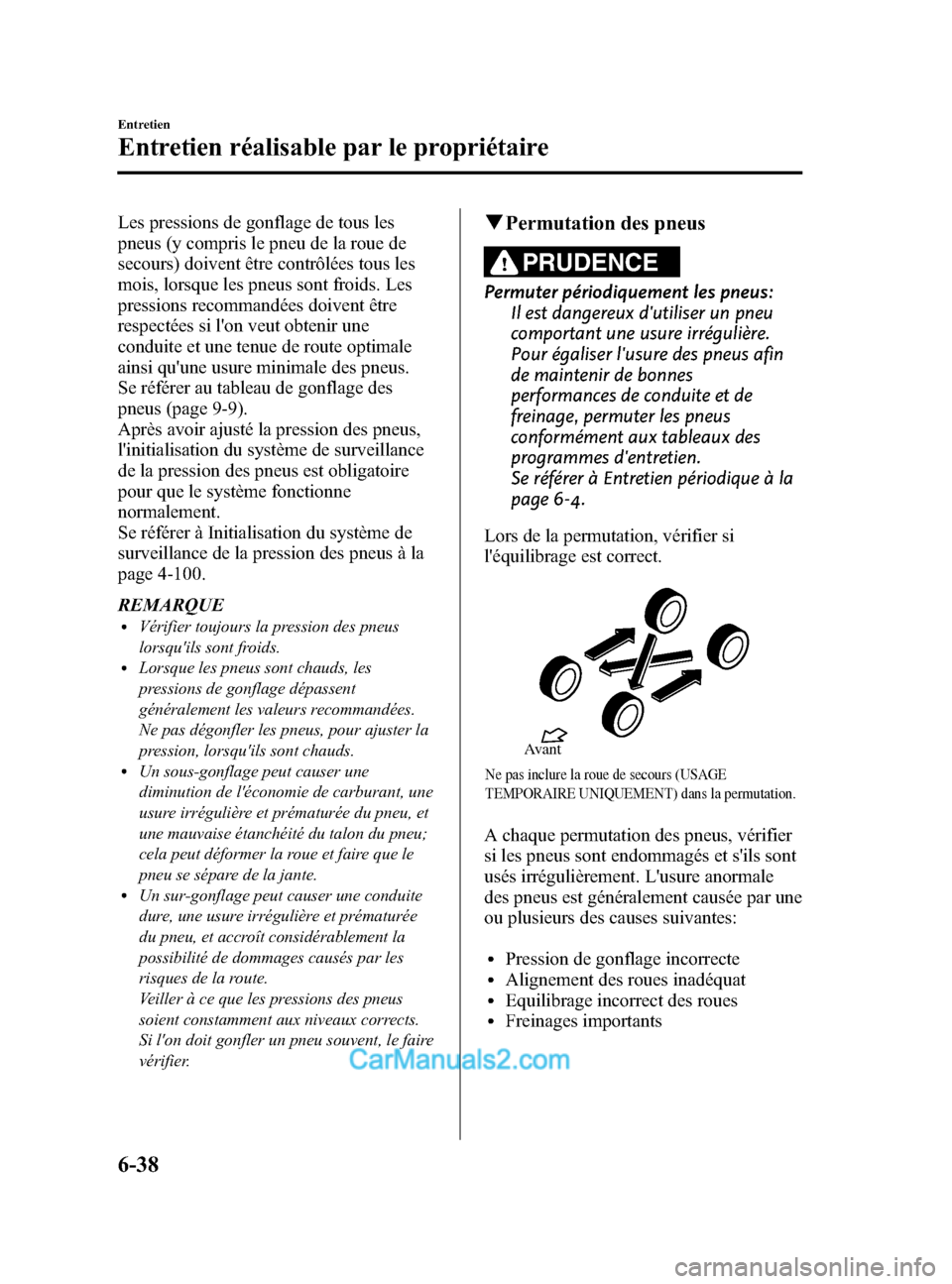

Les pressions de gonflage de tous les
pneus (y compris le pneu de la roue de
secours) doivent être contrôlées tous les
mois, lorsque les pneus sont froids. Les
pressions recommandées doivent être
respectées si l'on veut obtenir une
conduite et une tenue de route optimale
ainsi qu'une usure minimale des pneus.
Se référer au tableau de gonflage des
pneus (page 9-9).
Après avoir ajusté la pression des pneus,
l'initialisation du système de surveillance
de la pression des pneus est obligatoire
pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-100.
REMARQUE
lVérifier toujours la pression des pneus
lorsqu'ils sont froids.
lLorsque les pneus sont chauds, les
pressions de gonflage dépassent
généralement les valeurs recommandées.
Ne pas dégonfler les pneus, pour ajuster la
pression, lorsqu'ils sont chauds.
lUn sous-gonflage peut causer une
diminution de l'économie de carburant, une
usure irrégulière et prématurée du pneu, et
une mauvaise étanchéité du talon du pneu;
cela peut déformer la roue et faire que le
pneu se sépare de la jante.
lUn sur-gonflage peut causer une conduite
dure, une usure irrégulière et prématurée
du pneu, et accroît considérablement la
possibilité de dommages causés par les
risques de la route.
Veiller à ce que les pressions des pneus
soient constamment aux niveaux corrects.
Si l'on doit gonfler un pneu souvent, le faire
vérifier.
qPermutation des pneus
PRUDENCE
Permuter périodiquement les pneus:
Il est dangereux d'utiliser un pneu
comportant une usure irrégulière.
Pour égaliser l'usure des pneus afin
de maintenir de bonnes
performances de conduite et de
freinage, permuter les pneus
conformément aux tableaux des
programmes d'entretien.
Se référer à Entretien périodique à la
page 6-4.
Lors de la permutation, vérifier si
l'équilibrage est correct.
Ne pas inclure la roue de secours (USAGE
TEMPORAIRE UNIQUEMENT) dans la permutation.
Avant
A chaque permutation des pneus, vérifier
si les pneus sont endommagés et s'ils sont
usés irrégulièrement. L'usure anormale
des pneus est généralement causée par une
ou plusieurs des causes suivantes:
lPression de gonflage incorrectelAlignement des roues inadéquatlEquilibrage incorrect des roueslFreinages importants
6-38
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page438
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 440 of 583

Black plate (439,1)
Après la permutation, veiller à régler les
pressions de gonflage des pneus avant et
arrière en fonction des spécifications
(page 9-9) et vérifier le couple de serrage
des écrous de roues.
Après avoir ajusté la pression des pneus,
l'initialisation du système de surveillance
de la pression des pneus est obligatoire
pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-100.
ATTENTION
Permuter les pneus unidirectionnels
et les pneus à carcasse radiale à
bande de roulement à dessins
asymétriques ou à crampons de
l'avant à l'arrière uniquement, et non
pas entre la droite et la gauche. La
performance des pneus sera réduite
si la rotation des pneus est faite d'un
côté à l'autre.
qRemplacement d'un pneu
PRUDENCE
N'utiliser que des pneus en bon état:
La conduite avec des pneus usés est
dangereuse. Des performances de
freinage, direction et traction réduites
peuvent causer un accident.
Remplacer tous les quatre pneus en
même temps: Il est dangereux de ne remplacer
qu'un seul pneu. Cela pourrait causer
de mauvaises performances de
maniabilité et de freinage risquant
d'entraîner une perte de contrôle du
véhicule. Mazda recommande
vivement de remplacer tous les
quatre pneus en même temps. Si un pneu est usé régulièrement, un
témoin d'usure apparaît en travers de la
chape.
Dans un tel cas, remplacer le pneu.
Chape neuve
Témoin d'usure
Chape usée
Il est nécessaire de remplacer le pneu
avant que le témoin d'usure n'apparaisse
en travers de la chape.
Après avoir ajusté la pression des pneus,
l'initialisation du système de surveillance
de la pression des pneus est obligatoire
pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-100.
REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La date de
fabrication du pneu (semaine et année) est
indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page
8-25.
Entretien
Entretien réalisable par le propriétaire
6-39
CX-5_8DR3-EC-14A_Edition3 Page439
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
