qRoue de secours à usage temporaire
Vérifier la roue de secours temporaire au
moins une fois par mois, pour qu'elle soit
toujours correctement gonflée et rangée.
REMARQUE
La condition de la roue de secours à usage
temporaire se détériore graduellement même si
elle n'a pas été utilisée.
La roue de secours à usage temporaire est
plus facile à manipuler car elle est plus
légère et plus petite qu'une roue
conventionnelle. Cette roue ne doit être
utilisée qu'en cas d'urgence et sur une
distance limitée.
N'utiliser la roue de secours temporaire
que le temps nécessaire à la réparation de
la roue conventionnelle, réparation qui
doit être faite dès que possible.
Se référer à Pneus à la page 9-9.
ATTENTION
ØNe pas monter de pneu à neige ou
normal sur la jante de la roue de
secours à usage temporaire. Ces
pneus ne s'adapteront pas et cela
risque d'endommager la jante et le
pneu.
Ø La roue de secours à usage
temporaire a une surface de
roulement de moins de 5.000 km
(3.000 milles). La surface de
roulement pourrait être encore
plus courte selon les conditions de
conduite.
Ø L'utilisation de la roue de secours
à usage temporaire doit être
limitée, cependant, si le témoin
d'usure apparaît en travers de la
chape, remplacer cette roue par
une roue de secours temporaire du
même type (page 6-41).
REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La date de
fabrication du pneu (semaine et année) est
indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page
8-25.
6-40
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page440
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 442 of 583

Black plate (441,1)
qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
Une roue de dimension autre que
celle spécifiée peut affecter:
ØAjustement du pneu
Ø Durée de vie de la roue et du
roulement de roue
Ø Garde au sol
Ø Espace nécessaire à la chaîne
Ø Indication du compteur de vitesse
Ø Alignement des phares
Ø Hauteur des pare-chocs
Ø Système de surveillance de
pression des pneus
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport (déport interne/externe),
à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
Entretien
Entretien réalisable par le propriétaire
6-41
CX-5_8DR3-EC-14A_Edition3 Page441
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 443 of 583

Black plate (442,1)
Ampoules
Avec phares à décharge en xénon Avec phares à halogène
Lampes de lecture arrièreEclairage au pavillon
(Avant)/Lampes de lecture
Eclairage de compartiment à bag
ages
Feux de position diurnes Feux de position arrière
Clignotants arrière
Feux de freinage/Feux arrière
Feux arrière (côté hayon) Feux de reculFeux de plaque
d'immatriculation Phares (Feux de croisement/route)
Feu de freinage auxiliaire Clignotants
latéraux
Clignotants avant/Feux de
stationnement (Feux de position avant)
Antibrouillards
Phares (Feux de route)/
Feux de position diurnes
Phares (Feux de croisement)
Clignotants avant/Feux de
stationnement (Feux de
position avant)
Antibrouillards
Eclairages de miroir
de pare-soleil
Lampes de lecture arrière
Eclairage au pavillon
(Avant)/Lampes de lecture
Eclairage de compartiment à bag
ages
Eclairages de miroir
de pare-soleil
Certains modèles.
Clignotants
latéraux
6-42
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page442
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 444 of 583

Black plate (443,1)

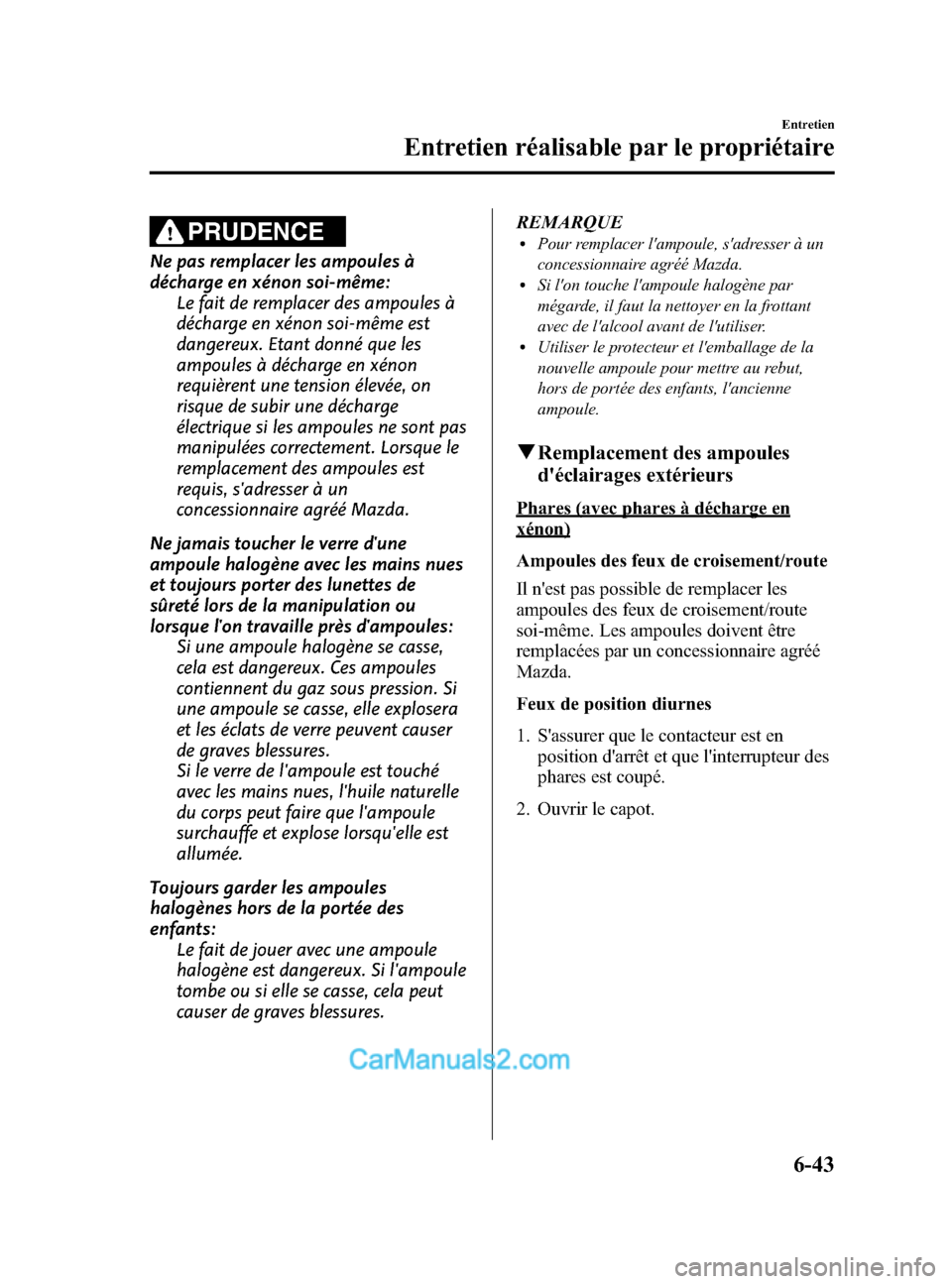

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules: Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants: Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures. REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
q
Remplacement des ampoules
d'éclairages extérieurs
Phares (avec phares à décharge en
xénon)
Ampoules des feux de croisement/route
Il n'est pas possible de remplacer les
ampoules des feux de croisement/route
soi-même. Les ampoules doivent être
remplacées par un concessionnaire agréé
Mazda.
Feux de position diurnes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
Entretien
Entretien réalisable par le propriétaire
6-43
CX-5_8DR3-EC-14A_Edition3 Page443
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 445 of 583

Black plate (444,1)
3. Débrancher le connecteur de l'unité enappuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
4. Tourner l'ensemble douille et ampouleet le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Phares (avec phares à halogène)
Ampoules des feux de croisement,
ampoules des feux de route/Feux de
position diurnes
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
3. (Côté droite)
Retirer le réservoir de liquide de lave-
glace depuis le guide.
Réservoir de liquide de
lave-glace de pare-briseGuide
4. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
Ampoules de feux de croisement
6-44
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page444
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 446 of 583

Black plate (445,1)
Ampoules de feux de route/Feux de
position diurnes
5. Tourner l'ensemble douille et ampouleet le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
Ampoules de feux de croisement
Ampoules de feux de route/Feux de
position diurnes
6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des
opérations de retrait.
Clignotants avant/Feux de
stationnement (Feux de position avant)
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
Entretien
Entretien réalisable par le propriétaire
6-45
CX-5_8DR3-EC-14A_Edition3 Page445
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 447 of 583

Black plate (446,1)
3. Tirer la section centrale de chaquepièce de retenue en plastique et retirer
la pièce de retenue.
InstallationRetrait
4. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer. 6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Antibrouillardsí
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer
la pièce de retenue.
InstallationRetrait
6-46
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page446
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 448 of 583

Black plate (447,1)
4. Tourner la vis dans le sens contrairedes aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Débrancher le connecteur de l'unité enappuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
6. Tourner l'ensemble douille et ampouleet le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants latéraux
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Feux de freinage/Feux arrière,
clignotants arrière, feux de position
arrière, feux arrière (côté hayon), feux
de recul
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle à l'aide d'un tournevis plat entouré d'un chiffon au
couvercle.
Entretien
Entretien réalisable par le propriétaire
6-47
CX-5_8DR3-EC-14A_Edition3 Page447
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 449 of 583

Black plate (448,1)
Feux de freinage/Feux arrière,
clignotants arrière, feux de position
arrière
Feux arrière (côté hayon), feux de recul
3. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille. Feux de freinage/Feux arrière
Clignotants arrière
Feux de position arrière
6-48
Entretien
Entretien réalisable par le propriétaire
CX-5_8DR3-EC-14A_Edition3 Page448
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 450 of 583

Black plate (449,1)
Feux arrière (côté hayon)
Feux de recul
5. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Feu de freinage auxiliaire
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des
opérations de retrait.
qRemplacement des ampoules
d'éclairages intérieurs
Éclairage au pavillon (avant)/Lampes
de lecture, éclairage au pavillon arrière,
éclairages de miroir de pare-soleilí
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
Entretien
Entretien réalisable par le propriétaire
6-49íCertains modèles.
CX-5_8DR3-EC-14A_Edition3 Page449
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
