MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)

Black plate (480,1)
qEcrou de roue antivol
Si le véhicule est équipé d'écrous de roue
antivol optionnels Mazda, un sur chaque
roue verrouillera les pneus et il faut
utiliser une clé spéciale pour les
déverrouiller. Cette clé sera fixée à la clé à
écrou de roue et peut être rangée avec la
roue de secours. Les enregistrer auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Clé spéciale
Ecrou de roue
antivol
Pour retirer l'écrou antivol
1. Obtenir la clé spéciale de l'écrou de
roue antivol.
2. Placer la clé spéciale sur l'écrou de roue antivol, et assurez-vous de bien la
maintenir perpendiculairement sur
celui-ci. Si la clé est maintenue à un
angle, cela risque d'endommager la clé
et l'écrou. Ne pas utiliser d'outil à air
comprimé. 3. Placer la clé à écrou de roue sur la clé
spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
Pour installer l'écrou de roue antivol
1. Placer la clé spéciale sur l'écrou, etassurez-vous de bien la maintenir
perpendiculairement sur celui-ci. Si la
clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108
―147
(12 ―14, 80 ―108)
q Installation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.
7-12
En cas de problèmes
Pneu à plat
CX-5_8DR3-EC-14A_Edition3 Page480
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (481,1)
PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:Lors du changement ou du
remplacement de roue, le fait de ne
pas retirer la saleté des surfaces de
montage de la roue et du moyeu, et
des écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
2. Placer la roue de secours.
3. Installer les écrous de roue avec le côté en biseau vers l'intérieur; les serrer à la
main.
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié: Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher
du moyeu, causant un accident. De
plus, les écrous de roue risquent de
s'endommager s'ils sont trop serrés.
4. Tourner la clé à écrou de roue dans le sens contraire des aiguilles d'une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l'ordre indiqué.
Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108
―147
(12 ―14, 80 ―108)
En cas de problèmes
Pneu à plat
7-13
CX-5_8DR3-EC-14A_Edition3 Page481
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (482,1)
PRUDENCE
Toujours serrer les écrous de roue
correctement:Des écrous de roue incorrectement
serrés ou desserrés sont dangereux.
La roue peut ne pas tourner droit ou
se détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que l'on
a retirés ou de les remplacer par des
écrous à pas métrique identiques: Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5. (Véhicule équipé de roues en
aluminium)
Retirer l'enjoliveur central en le
tapotant avec la clé à écrou.
6. Ranger la roue endommagée en utilisant le boulon de fixation de la
roue pour la maintenir en place.
Boulon de fixation
de la roue
7. Retirer les blocs et ranger les outils etle cric.
8. Vérifier la pression de gonflage. Se référer à Pneus à la page 9-9.
9. Réparer le pneu crevé ou remplacer la roue de secours dès que possible.
PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte: Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter
la conduite et entraîner un accident.
Lorsque la pression de gonflage des
roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage
de la roue de secours.
REMARQUE
Pour éviter que le cric et la trousse à outils ne
fassent du bruit, les ranger correctement.
7-14
En cas de problèmes
Pneu à plat
CX-5_8DR3-EC-14A_Edition3 Page482
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (483,1)
Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser
un démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les
précautions suivantes avant d'utiliser ou inspecter la batterie.
Ne pas laisser la borne positive () entrer en contact avec tout objet
métallique qui risquerait de produire des étincelles: Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures. Lorsque l'on travaille près d'une batterie, ne
pas laisser des outils en métal entrer en contact avec la borne positive (
)ou
négative (
) de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des
cellules ouvertes de la batterie: Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures.
Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le
niveau est bas: Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie
dont le niveau d'électrolyte est bas, est dangereux. Elle risque de se fissurer ou
d'exploser, et de causer de graves blessures.
Raccorder le câble négatif à un point de masse approprié éloigné de la batterie: Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative
(
) de la batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer
de graves blessures.
En cas de problèmes
La batterie est faible
7-15
CX-5_8DR3-EC-14A_Edition3 Page483
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (484,1)
Acheminer les câbles de batterie à l'écart des pièces mobiles:Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté
lorsque le moteur démarre et causer de graves blessures.
ATTENTION
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V
(deux batteries connectées en série ou un générateur de 24 V) peut causer des
dommages graves au moteur 12 V du démarreur, au système d'allumage et aux
autres pièces du circuit électrique.
Brancher les câbles dans l'ordre numérique et les débrancher da\
ns l'ordre
contraire.
Câbles de dépannage
Batterie de
secours
Batterie déchargée
1. Retirer le cache de la batterie.
2. S'assurer que la batterie de secours est
de 12 V et que la borne négative est
mise à la masse. 3. Si la batterie de secours se trouve dans
un autre véhicule, veiller à ce que les
deux véhicules ne se touchent pas.
Arrêter le moteur du véhicule
dépanneur et couper toutes les charges
électriques non indispensables des
deux véhicules.
4. Raccorder les câbles exactement dans l'ordre indiqué par la figure.
lRaccorder une extrémité d'un câble
à la borne positive de la batterie
déchargée (1).
lRaccorder l'autre extrémité à la
borne positive de la batterie de
secours (2).
7-16
En cas de problèmes
La batterie est faible
CX-5_8DR3-EC-14A_Edition3 Page484
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (485,1)

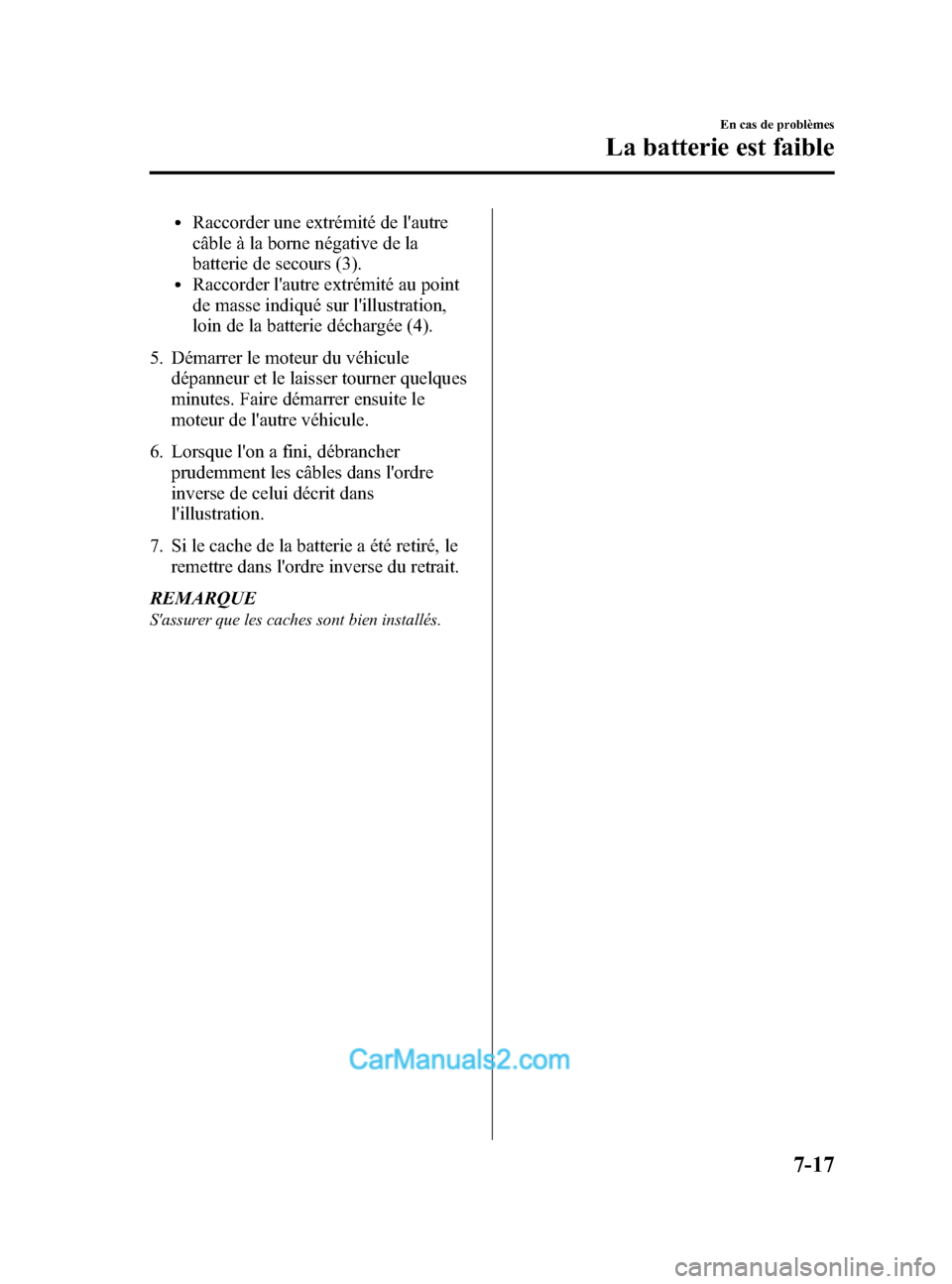

lRaccorder une extrémité de l'autre
câble à la borne négative de la
batterie de secours (3).
lRaccorder l'autre extrémité au point
de masse indiqué sur l'illustration,
loin de la batterie déchargée (4).
5. Démarrer le moteur du véhicule dépanneur et le laisser tourner quelques
minutes. Faire démarrer ensuite le
moteur de l'autre véhicule.
6. Lorsque l'on a fini, débrancher prudemment les câbles dans l'ordre
inverse de celui décrit dans
l'illustration.
7. Si le cache de la batterie a été retiré, le remettre dans l'ordre inverse du retrait.
REMARQUE
S'assurer que les caches sont bien installés.
En cas de problèmes
La batterie est faible
7-17
CX-5_8DR3-EC-14A_Edition3 Page485
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (486,1)
Démarrage d'un moteur noyé
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant
dans les cylindres).
Suivre les étapes suivantes:
1. Si le moteur ne démarre pas dans lescinq secondes au premier essai,
attendre dix secondes et réessayer.
2. Veiller à ce que le frein de stationnement soit appliqué.
3. Enfoncer la pédale d'accélérateur à fond et la maintenir dans cette position.
4. Enfoncer la pédale d'embrayage (boîte de vitesses manuelle) ou la pédale de
frein (boîte de vitesses automatique),
puis appuyer sur le bouton de
démarrage du moteur. Si le moteur
démarre, relâcher immédiatement
l'accélérateur pour éviter d'emballer le
moteur.
5. Si le moteur ne démarre pas, le lancer sans appuyer sur la pédale
d'accélérateur.
Si le moteur ne démarre toujours pas
après qu'on ait effectué les opérations ci-
dessus, faire vérifier le véhicule par un
concessionnaire agréé Mazda.
Démarrage en poussant
Ne pas faire démarrer la Mazda en la
poussant.
PRUDENCE
Ne jamais remorquer un véhicule pour
le faire démarrer: Le fait de remorquer un véhicule pour
le faire démarrer est dangereux. Le
véhicule remorqué risque d'avancer
soudainement lors du démarrage du
moteur, le faisant entrer en collision
avec le véhicule qui le remorque. Les
passagers peuvent subir des
blessures.
ATTENTION
Un véhicule équipé d'une boîte de
vitesse manuelle ne doit jamais être
démarré en le poussant. Cela risque
d'endommager le système
antipollution.
REMARQUE
Il n'est pas possible de faire démarrer un
véhicule équipé d'une boîte de vitesses
automatique en le poussant.
7-18
En cas de problèmes
Démarrage d'urgence
CX-5_8DR3-EC-14A_Edition3 Page486
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (487,1)
Surchauffe
Si le voyant de température élevée du
liquide de refroidissement du moteur
s'allume, la puissance du véhicule est
réduite, ou si un bruit de cognement ou de
cliquetis est nettement audible, cela
indique que le moteur surchauffe
probablement.
PRUDENCE
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement: Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures. N'ouvrir le capot UNIQUEMENTque
lorsque de la vapeur ne s'échappe plus
du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.
Si le voyant de température élevée du
liquide de refroidissement du moteur
s'allume:
1. Se garer prudemment sur le bord de la route.
2. Dans le cas d'une boîte de vitesses automatique, passer en plage P, et dans
le cas d'une boîte de vitesses manuelle
passer au point mort.
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
5. Vérifier si du liquide de refroidissement ou de la vapeur se
dégage du compartiment moteur.
Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
En cas de problèmes
Surchauffe
7-19
CX-5_8DR3-EC-14A_Edition3 Page487
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (488,1)
ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et
faire appel à un concessionnaire
agréé Mazda.
6. S'assurer que le ventilateur de refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.
Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Ventilateur de
refroidissement
Bouchon du circuit de refroidissement
Réservoir de liquide de refroidissement
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 6-23).
ATTENTION
Si le moteur continue de surchauffer
ou surchauffe fréquemment, faire
vérifier le circuit de refroidissement.
Le moteur risque d'être sérieusement
endommagé si les réparations
nécessaires n'y sont pas apportées.
S'adresser à un concessionnaire
agréé Mazda.
7-20
En cas de problèmes
Surchauffe
CX-5_8DR3-EC-14A_Edition3 Page488
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A

Black plate (489,1)
Description du remorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules AWD,
pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument essentiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et
locales doivent être respectées.
Chariots porte-roues
Un véhicule à 2WD doit être remorqué
avec les roues motrices (roues avant)
soulevées du sol. Si cela n'est pas possible
en raison de dommages excessifs ou
autres conditions, utiliser des chariots
porte-roues.
Lors du remorquage d'un véhicule à 2WD
avec les roues arrière au sol, relâcher le
frein de stationnement.
Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
PRUDENCE
Toujours remorquer un véhicule à AWD
avec les quatre roues soulevées du sol:Le remorquage d'un véhicule de AWD
avec les roues avant ou arrière au sol
est dangereux car cela risque
d'endommager le mécanisme
d'entraînement, ou le véhicule peut
se déporter par rapport à la
dépanneuse et causer un accident. Si
le mécanisme d'entraînement a été
endommagé, transporter le véhicule
sur un camion à plate-forme.
En cas de problèmes
Remorquage d'urgence
7-21
CX-5_8DR3-EC-14A_Edition3 Page489
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
