ATTENTION
ØNe pas remorquer le véhicule vers
l'arrière avec les roues motrices au
sol. Cela risque d'endommager la
boîte de vitesses.
ØNe pas utiliser un équipement de
remorquage de type à câble. Cela
risque d'endommager le véhicule.
Utiliser un système à prise sous
roues ou un camion à plate-forme.
Crochets d'immobilisationí
ATTENTION
Ne pas utiliser les anneaux
d'immobilisation avant et arrière
pour le remorquage du véhicule.
Ils sont uniquement conçus pour la
fixation du véhicule sur une cuve de
transport lors de l'expédition.
L'utilisation des anneaux dans un
autre but peut endommager le
véhicule.
qCrochets d'immobilisation
1. Retirer l'anneau de remorquage et la clé
à écrou de roue du compartiment à
bagages (page 7-3).
2. Envelopper un tournevis à tête plate ou un outil similaire dans un chiffon doux
pour ne pas endommager la peinture du
pare-chocs, puis ouvrir le capuchon
situé sur le pare-chocs avant ou arrière.
Avant
7-22
En cas de problèmes
íCertains modèles.
Remorquage d'urgence
CX-5_8DR3-EC-14A_Edition3 Page490
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 492 of 583

Black plate (491,1)
Arrière
ATTENTION
Ne pas utiliser une force excessive car
cela risque d'endommager le
capuchon ou égratigner la surface
peinte du pare-chocs.
REMARQUE
Retirer complètement le capuchon, et le ranger
pour ne pas le perdre.
3. Installer l'anneau d'immobilisation fermement en le tournant à l'aide de clé
à écrou de roue.
Avant
Clé à écrou de roue
Anneau d'immobilisation
(type long)
Arrière
Clé à écrou de roue
Anneau d'immobilisation
(type court)
4. Attacher la corde d'immobilisation à l'anneau d'immobilisation.
ATTENTION
Si l'anneau d'immobilisation n'est
pas correctement serré, il peut se
desserrer ou se décrocher du pare-
chocs lors d'immobilisation du
véhicule. S'assurer que l'anneau
d'immobilisation est fermement serré
sur le pare-chocs.
En cas de problèmes
Remorquage d'urgence
7-23
CX-5_8DR3-EC-14A_Edition3 Page491
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 493 of 583

Black plate (492,1)

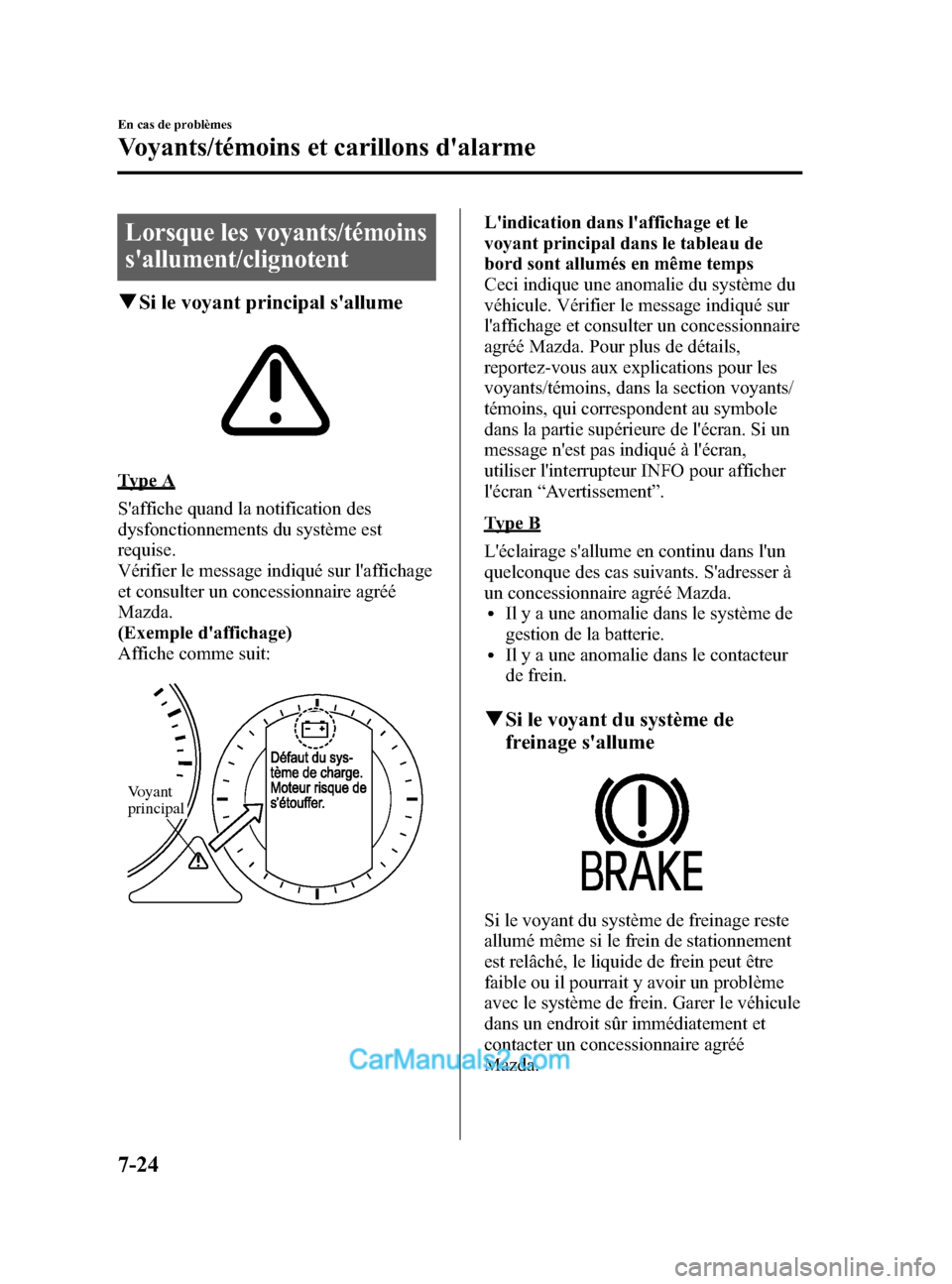

Lorsque les voyants/témoins
s'allument/clignotent
qSi le voyant principal s'allume
Type A
S'affiche quand la notification des
dysfonctionnements du système est
requise.
Vérifier le message indiqué sur l'affichage
et consulter un concessionnaire agréé
Mazda.
(Exemple d'affichage)
Affiche comme suit:
Voyant
principal
L'indication dans l'affichage et le
voyant principal dans le tableau de
bord sont allumés en même temps
Ceci indique une anomalie du système du
véhicule. Vérifier le message indiqué sur
l'affichage et consulter un concessionnaire
agréé Mazda. Pour plus de détails,
reportez-vous aux explications pour les
voyants/témoins, dans la section voyants/
témoins, qui correspondent au symbole
dans la partie supérieure de l'écran. Si un
message n'est pas indiqué à l'écran,
utiliser l'interrupteur INFO pour afficher
l'écran “Avertissement ”.
Type B
L'éclairage s'allume en continu dans l'un
quelconque des cas suivants. S'adresser à
un concessionnaire agréé Mazda.
lIl y a une anomalie dans le système de
gestion de la batterie.
lIl y a une anomalie dans le contacteur
de frein.
q Si le voyant du système de
freinage s'allume
Si le voyant du système de freinage reste
allumé même si le frein de stationnement
est relâché, le liquide de frein peut être
faible ou il pourrait y avoir un problème
avec le système de frein. Garer le véhicule
dans un endroit sûr immédiatement et
contacter un concessionnaire agréé
Mazda.
7-24
En cas de problèmes
Voyants/témoins et carillons d'alarme
CX-5_8DR3-EC-14A_Edition3 Page492
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 494 of 583

Black plate (493,1)

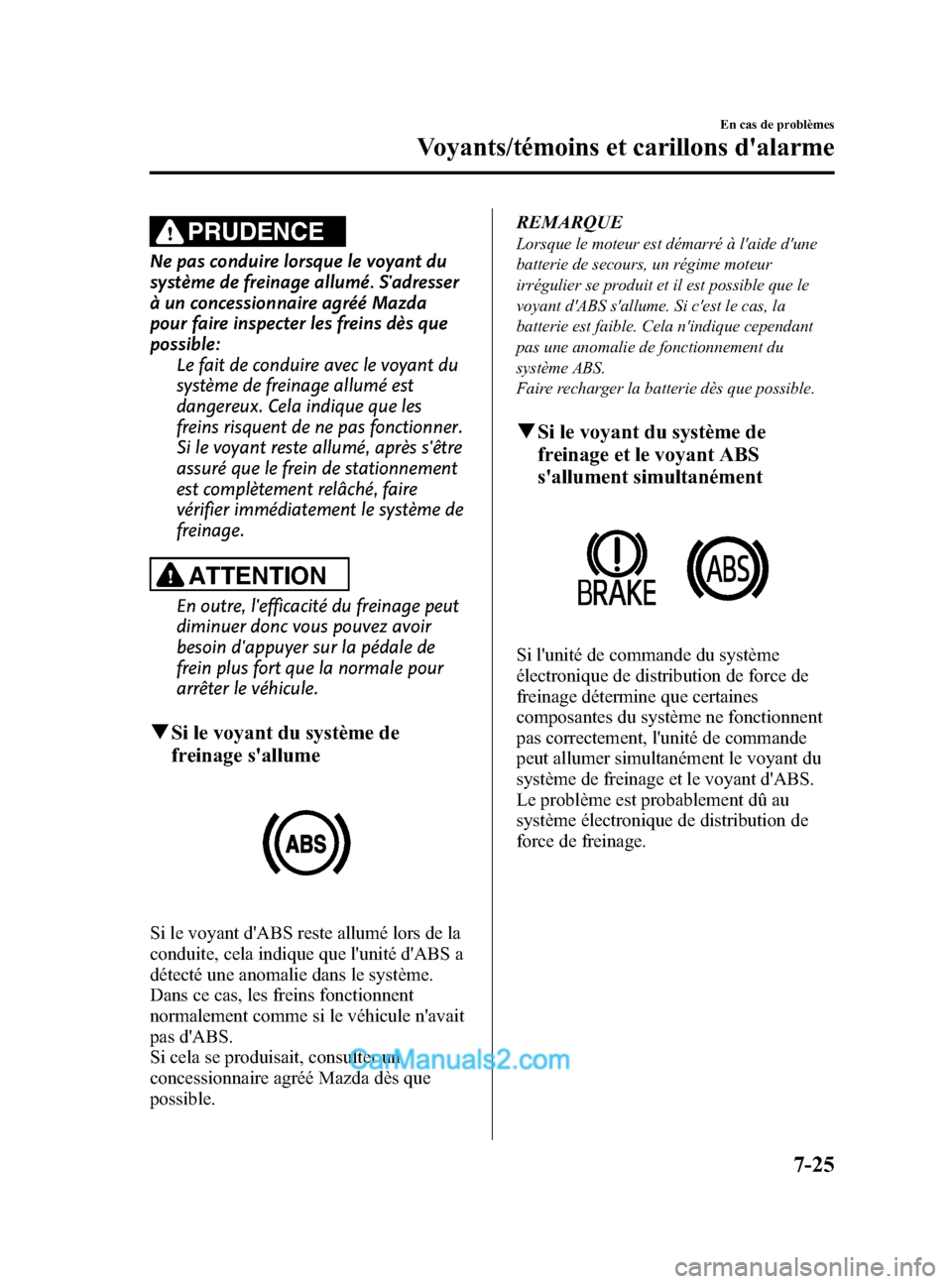

PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
ATTENTION
En outre, l'efficacité du freinage peut
diminuer donc vous pouvez avoir
besoin d'appuyer sur la pédale de
frein plus fort que la normale pour
arrêter le véhicule.
qSi le voyant du système de
freinage s'allume
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible. REMARQUE
Lorsque le moteur est démarré à l'aide d'une
batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique cependant
pas une anomalie de fonctionnement du
système ABS.
Faire recharger la batterie dès que possible.
q
Si le voyant du système de
freinage et le voyant ABS
s'allument simultanément
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-25
CX-5_8DR3-EC-14A_Edition3 Page493
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 495 of 583

Black plate (494,1)

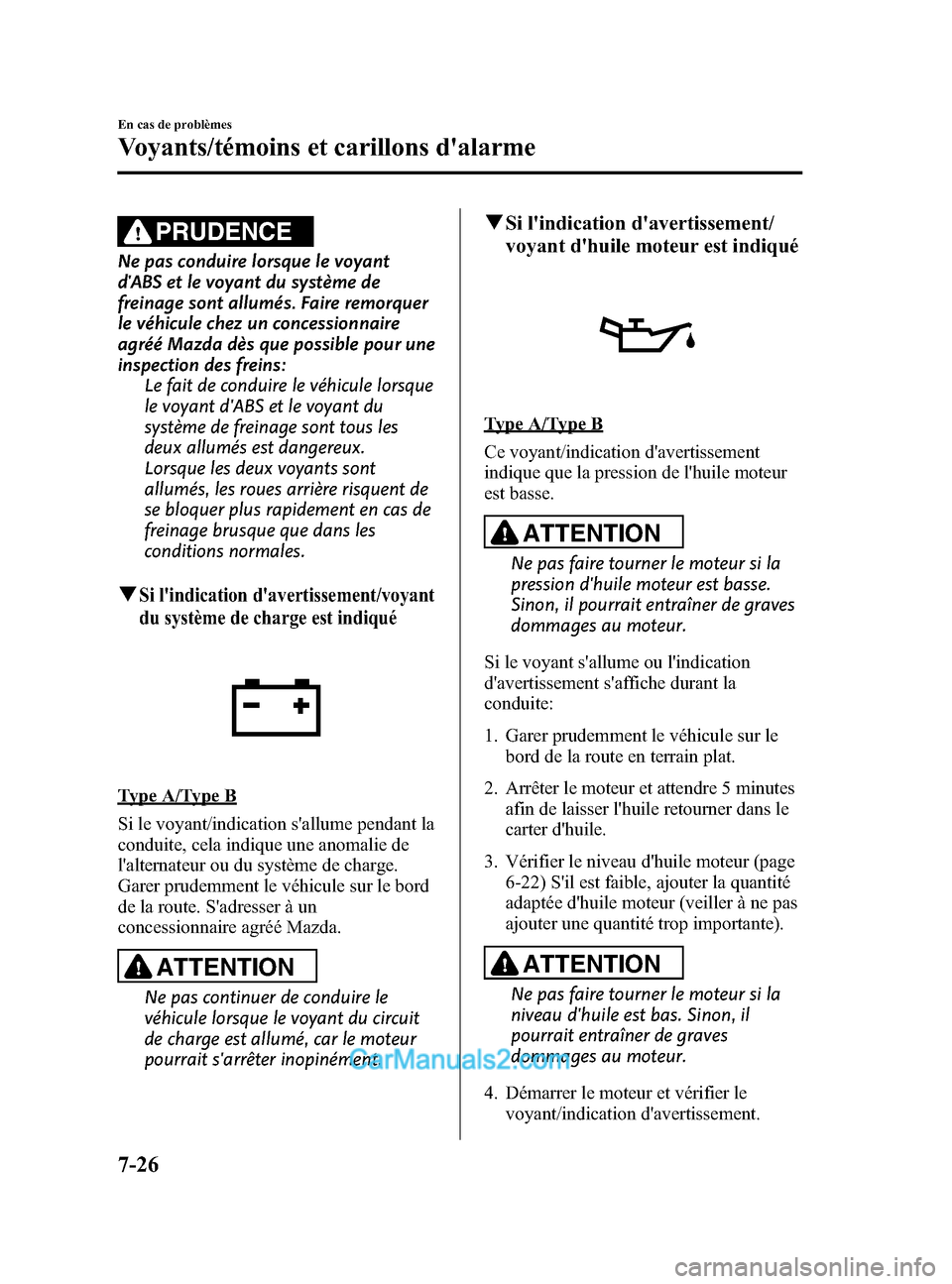

PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qSi l'indication d'avertissement/voyant
du système de charge est indiqué
Type A/Type B
Si le voyant/indication s'allume pendant la
conduite, cela indique une anomalie de
l'alternateur ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qSi l'indication d'avertissement/
voyant d'huile moteur est indiqué
Type A/Type B
Ce voyant/indication d'avertissement
indique que la pression de l'huile moteur
est basse.
ATTENTION
Ne pas faire tourner le moteur si la
pression d'huile moteur est basse.
Sinon, il pourrait entraîner de graves
dommages au moteur.
Si le voyant s'allume ou l'indication
d'avertissement s'affiche durant la
conduite:
1. Garer prudemment le véhicule sur le bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page 6-22) S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas
ajouter une quantité trop importante).
ATTENTION
Ne pas faire tourner le moteur si la
niveau d'huile est bas. Sinon, il
pourrait entraîner de graves
dommages au moteur.
4. Démarrer le moteur et vérifier le voyant/indication d'avertissement.
7-26
En cas de problèmes
Voyants/témoins et carillons d'alarme
CX-5_8DR3-EC-14A_Edition3 Page494
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 496 of 583

Black plate (495,1)

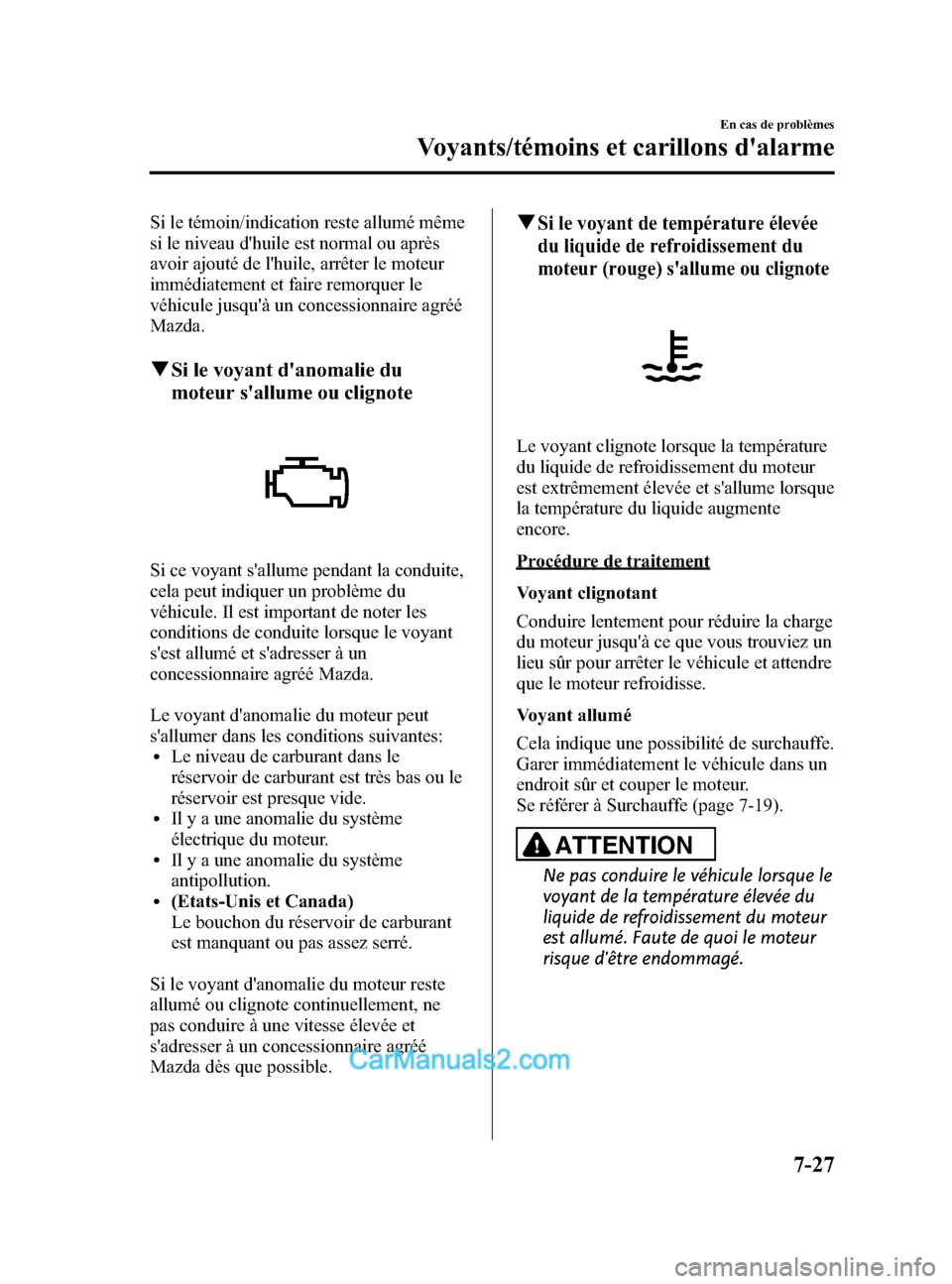

Si le témoin/indication reste allumé même
si le niveau d'huile est normal ou après
avoir ajouté de l'huile, arrêter le moteur
immédiatement et faire remorquer le
véhicule jusqu'à un concessionnaire agréé
Mazda.
qSi le voyant d'anomalie du
moteur s'allume ou clignote
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
l(Etats-Unis et Canada)
Le bouchon du réservoir de carburant
est manquant ou pas assez serré.
Si le voyant d'anomalie du moteur reste
allumé ou clignote continuellement, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
qSi le voyant de température élevée
du liquide de refroidissement du
moteur (rouge) s'allume ou clignote
Le voyant clignote lorsque la température
du liquide de refroidissement du moteur
est extrêmement élevée et s'allume lorsque
la température du liquide augmente
encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge
du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicule et attendre
que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe.
Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe (page 7-19).
ATTENTION
Ne pas conduire le véhicule lorsque le
voyant de la température élevée du
liquide de refroidissement du moteur
est allumé. Faute de quoi le moteur
risque d'être endommagé.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-27
CX-5_8DR3-EC-14A_Edition3 Page495
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 497 of 583

Black plate (496,1)
qSi l'indication d'avertissement/
voyant AWD est indiqué
Type A
L'indication d'avertissement s'affichera
dans les conditions suivantes;
lLe système AWD fonctionne
anormalement.
lIl y a trop de différence entre les rayons
des pneus des roues avant et arrière.
lLa température de l'huile du différentiel
est anormalement élevée.
lIl y a en permanence une grande
différence de vitesse de rotation des
roues avant et arrière, ce qui peut
arriver par exemple lorsque le véhicule
se trouve sur une surface glissante ou
qu'il est embourbé dans de la boue, du
sable, ou des conditions similaires.
S'il y a l'indication “Inspection Système
4WD requise ”
S'adresser à un concessionnaire agréé
Mazda.
S'il y a l'indication “Arrêter véhicule à
un endroit sécurisé ”
Garer le véhicule dans un endroit sûr.
Après quelques instants, si l'indication
disparaît, vous pouvez reprendre la
conduite automobile. Si l'indication ne
disparaît pas, contacter un
concessionnaire agréé Mazda.
Type B
Le voyant s'allume ou clignote dans les
conditions suivantes:
lIl s'allume s'il y a un problème du
système de AWD.
lS'allume si la différence entre les
rayons des pneus des roues avant et
arrière est excessive.
lClignote si la température de l'huile du
différentiel surchauffe.
lClignote s'il y a en permanence une
grande différence de vitesse de rotation
des roues avant et arrière, ce qui peut
arriver par exemple lorsque le véhicule
se trouve sur une surface glissante ou
qu'il est embourbé dans de la boue, du
sable, ou des conditions similaires.
Lorsque allumé
Si le voyant AWD s'allume, s'adresser à
un concessionnaire agréé Mazda.
Lorsque clignotant
Garer le véhicule dans un endroit sûr.
Après quelques moments, si le voyant
arrête de clignoter, la conduite peut être
reprise. Si le témoin ne cesse pas de
clignoter, s'adresser à un concessionnaire
agréé Mazda.
q Si l'indication d'avertissement/
voyant de la boîte de vitesse
automatique est indiqué
Type A/Type B
L'indication/voyant s'allume pour indiquer
un problème de la boîte de vitesses.
7-28
En cas de problèmes
Voyants/témoins et carillons d'alarme
CX-5_8DR3-EC-14A_Edition3 Page496
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 498 of 583

Black plate (497,1)

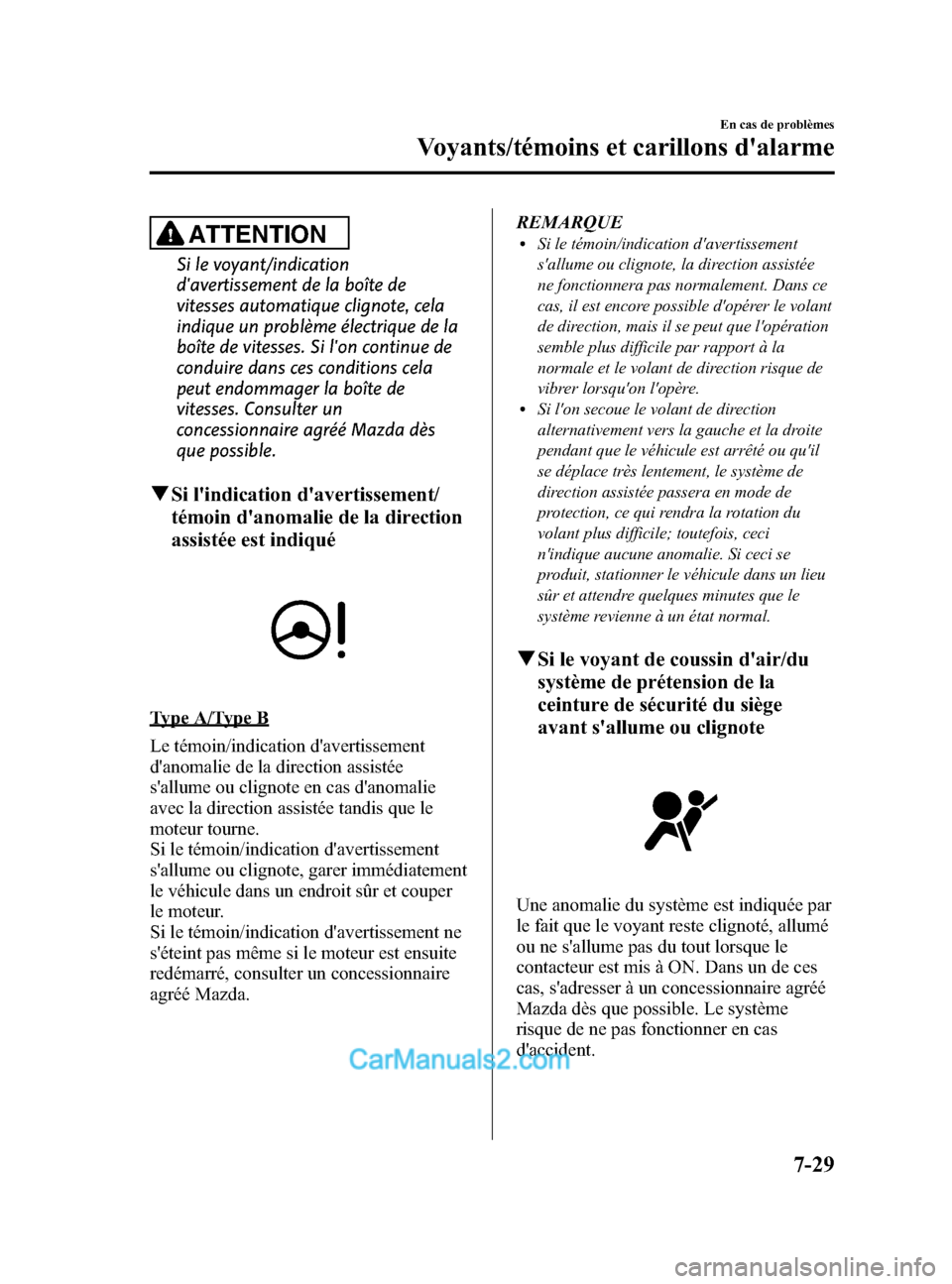

ATTENTION
Si le voyant/indication
d'avertissement de la boîte de
vitesses automatique clignote, cela
indique un problème électrique de la
boîte de vitesses. Si l'on continue de
conduire dans ces conditions cela
peut endommager la boîte de
vitesses. Consulter un
concessionnaire agréé Mazda dès
que possible.
qSi l'indication d'avertissement/
témoin d'anomalie de la direction
assistée est indiqué
Type A/Type B
Le témoin/indication d'avertissement
d'anomalie de la direction assistée
s'allume ou clignote en cas d'anomalie
avec la direction assistée tandis que le
moteur tourne.
Si le témoin/indication d'avertissement
s'allume ou clignote, garer immédiatement
le véhicule dans un endroit sûr et couper
le moteur.
Si le témoin/indication d'avertissement ne
s'éteint pas même si le moteur est ensuite
redémarré, consulter un concessionnaire
agréé Mazda. REMARQUE
lSi le témoin/indication d'avertissement
s'allume ou clignote, la direction assistée
ne fonctionnera pas normalement. Dans ce
cas, il est encore possible d'opérer le volant
de direction, mais il se peut que l'opération
semble plus difficile par rapport à la
normale et le volant de direction risque de
vibrer lorsqu'on l'opère.
lSi l'on secoue le volant de direction
alternativement vers la gauche et la droite
pendant que le véhicule est arrêté ou qu'il
se déplace très lentement, le système de
direction assistée passera en mode de
protection, ce qui rendra la rotation du
volant plus difficile; toutefois, ceci
n'indique aucune anomalie. Si ceci se
produit, stationner le véhicule dans un lieu
sûr et attendre quelques minutes que le
système revienne à un état normal.
q
Si le voyant de coussin d'air/du
système de prétension de la
ceinture de sécurité du siège
avant s'allume ou clignote
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur est mis à ON. Dans un de ces
cas, s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d'accident.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-29
CX-5_8DR3-EC-14A_Edition3 Page497
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 499 of 583

Black plate (498,1)

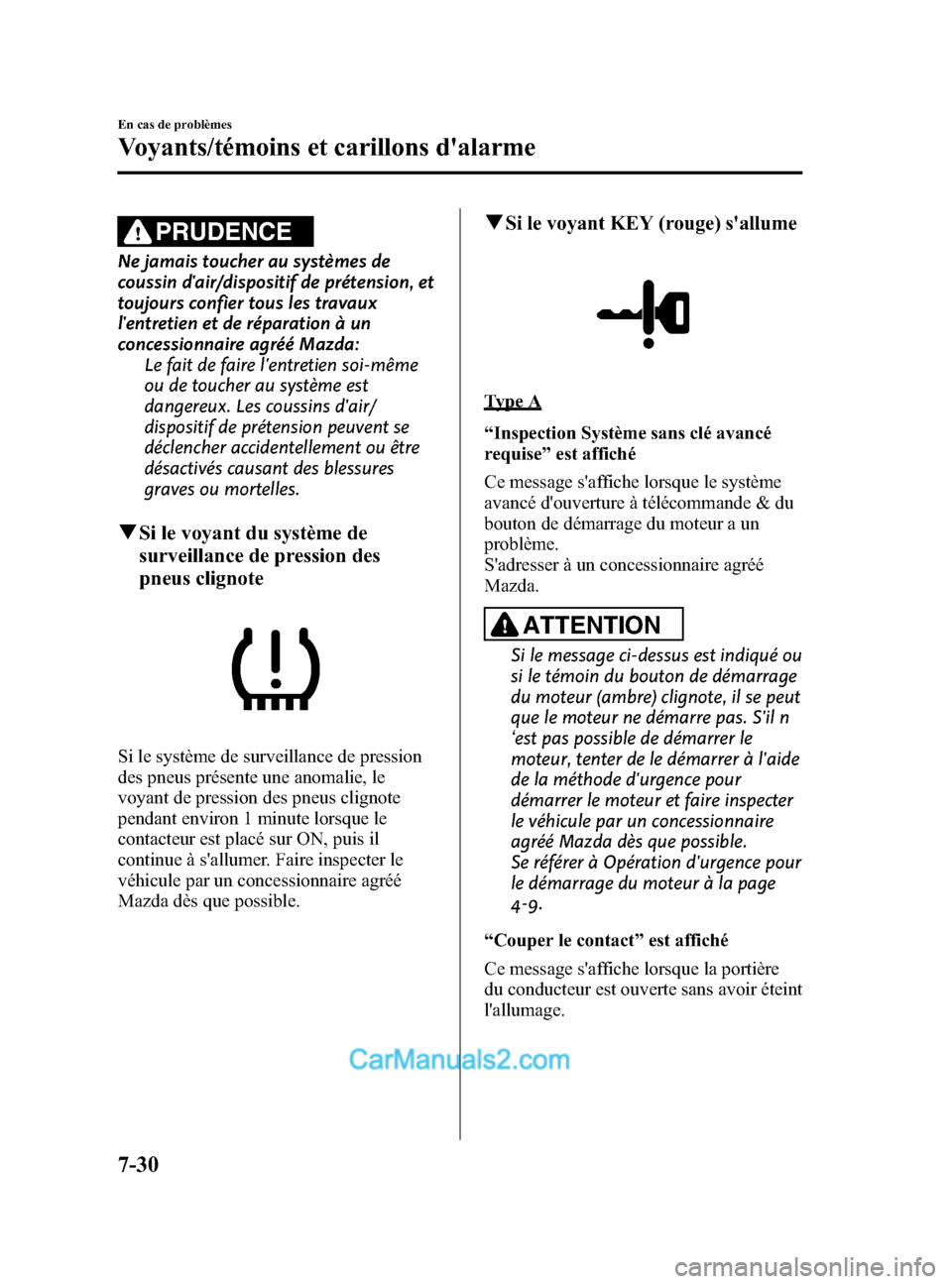

PRUDENCE
Ne jamais toucher au systèmes de
coussin d'air/dispositif de prétension, et
toujours confier tous les travaux
l'entretien et de réparation à un
concessionnaire agréé Mazda:Le fait de faire l'entretien soi-même
ou de toucher au système est
dangereux. Les coussins d'air/
dispositif de prétension peuvent se
déclencher accidentellement ou être
désactivés causant des blessures
graves ou mortelles.
qSi le voyant du système de
surveillance de pression des
pneus clignote
Si le système de surveillance de pression
des pneus présente une anomalie, le
voyant de pression des pneus clignote
pendant environ 1 minute lorsque le
contacteur est placé sur ON, puis il
continue à s'allumer. Faire inspecter le
véhicule par un concessionnaire agréé
Mazda dès que possible.
qSi le voyant KEY (rouge) s'allume
Type A
“Inspection Système sans clé avancé
requise ”est affiché
Ce message s'affiche lorsque le système
avancé d'ouverture à télécommande & du
bouton de démarrage du moteur a un
problème.
S'adresser à un concessionnaire agréé
Mazda.
ATTENTION
Si le message ci-dessus est indiqué ou
si le témoin du bouton de démarrage
du moteur (ambre) clignote, il se peut
que le moteur ne démarre pas. S'il n
‘ est pas possible de démarrer le
moteur, tenter de le démarrer à l'aide
de la méthode d'urgence pour
démarrer le moteur et faire inspecter
le véhicule par un concessionnaire
agréé Mazda dès que possible.
Se référer à Opération d'urgence pour
le démarrage du moteur à la page
4-9.
“ Couper le contact ”est affiché
Ce message s'affiche lorsque la portière
du conducteur est ouverte sans avoir éteint
l'allumage.
7-30
En cas de problèmes
Voyants/témoins et carillons d'alarme
CX-5_8DR3-EC-14A_Edition3 Page498
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
Page 500 of 583

Black plate (499,1)

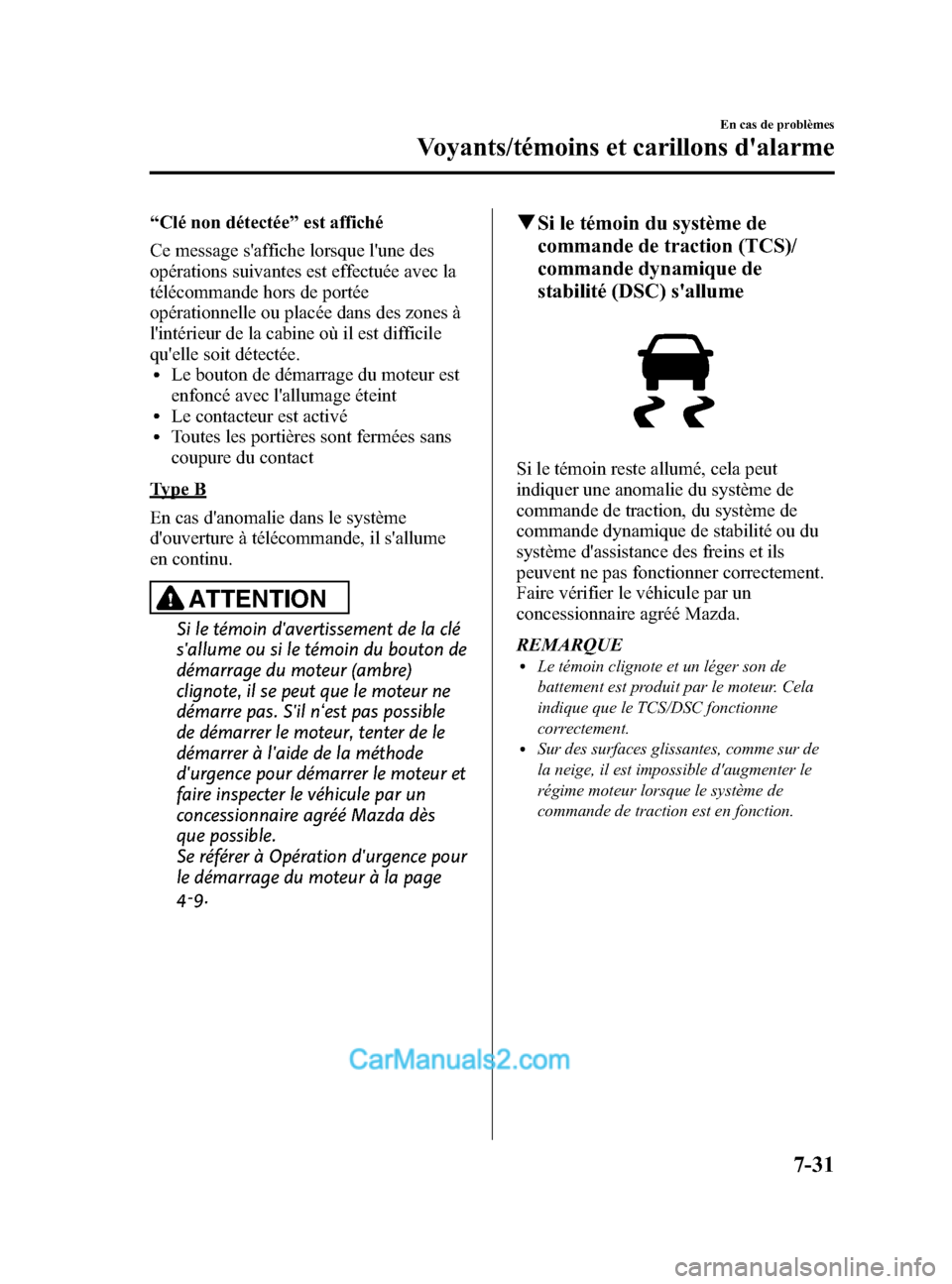

“Clé non détectée ”est affiché
Ce message s'affiche lorsque l'une des
opérations suivantes est effectuée avec la
télécommande hors de portée
opérationnelle ou placée dans des zones à
l'intérieur de la cabine où il est difficile
qu'elle soit détectée.
lLe bouton de démarrage du moteur est
enfoncé avec l'allumage éteint
lLe contacteur est activélToutes les portières sont fermées sans
coupure du contact
Type B
En cas d'anomalie dans le système
d'ouverture à télécommande, il s'allume
en continu.
ATTENTION
Si le témoin d'avertissement de la clé
s'allume ou si le témoin du bouton de
démarrage du moteur (ambre)
clignote, il se peut que le moteur ne
démarre pas. S'il n‘ est pas possible
de démarrer le moteur, tenter de le
démarrer à l'aide de la méthode
d'urgence pour démarrer le moteur et
faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible.
Se référer à Opération d'urgence pour
le démarrage du moteur à la page
4-9.
q Si le témoin du système de
commande de traction (TCS)/
commande dynamique de
stabilité (DSC) s'allume
Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
REMARQUE
lLe témoin clignote et un léger son de
battement est produit par le moteur. Cela
indique que le TCS/DSC fonctionne
correctement.
lSur des surfaces glissantes, comme sur de
la neige, il est impossible d'augmenter le
régime moteur lorsque le système de
commande de traction est en fonction.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-31
CX-5_8DR3-EC-14A_Edition3 Page499
Monday, June 30 2014 3:22 PM
Form No.8DR3-EC-14A
