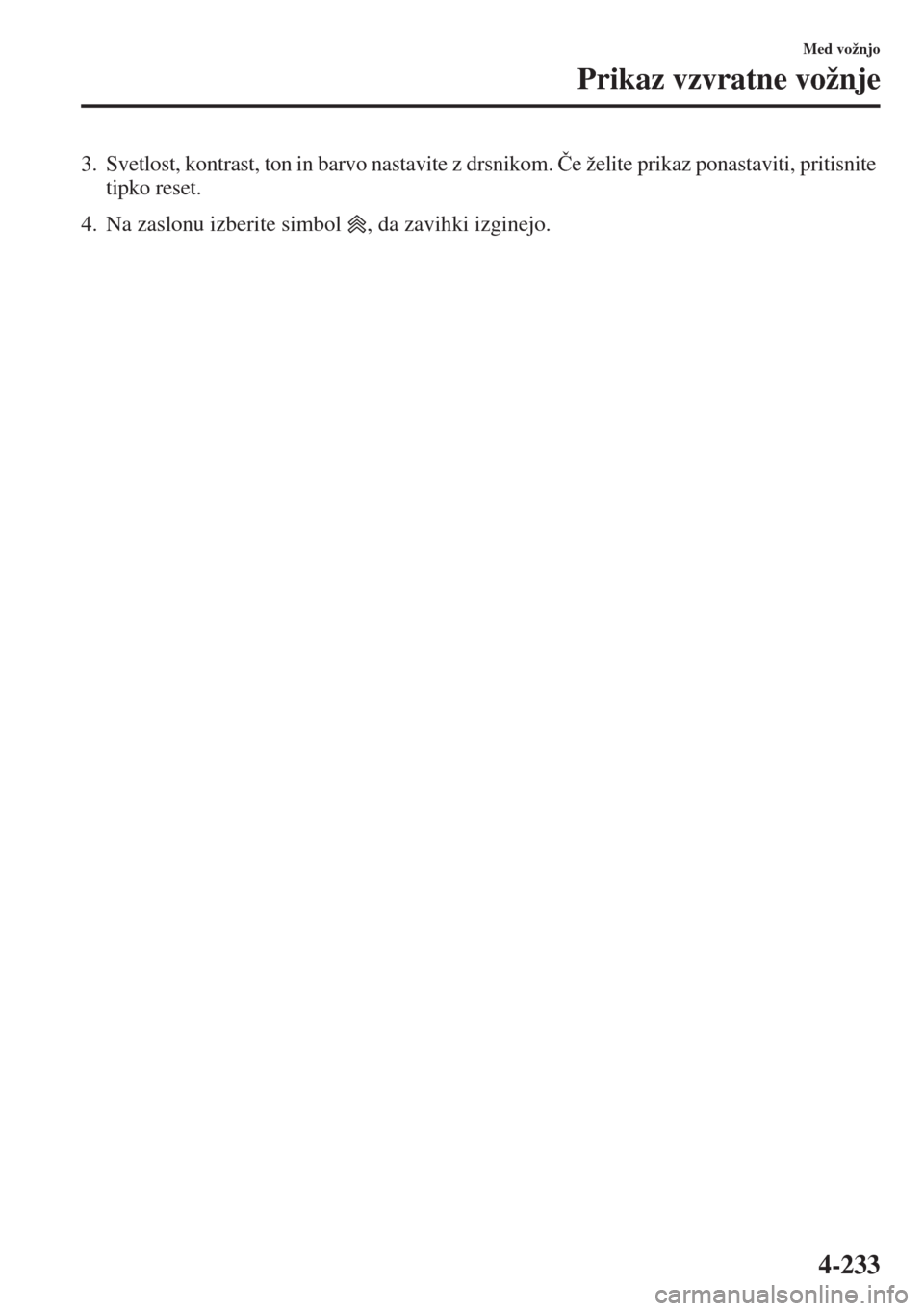

MAZDA MODEL CX-5 2015 Priročnik za lastnika (in Slovenian)

4-233
Med vožnjo
Prikaz vzvratne vožnje
3. Svetlost, kontrast, ton in barvo nastavite z drsnikom. ýe želite prikaz ponastaviti, pritisnite
tipko reset.
4. Na zaslonu izberite simbol , da zavihki izginejo.

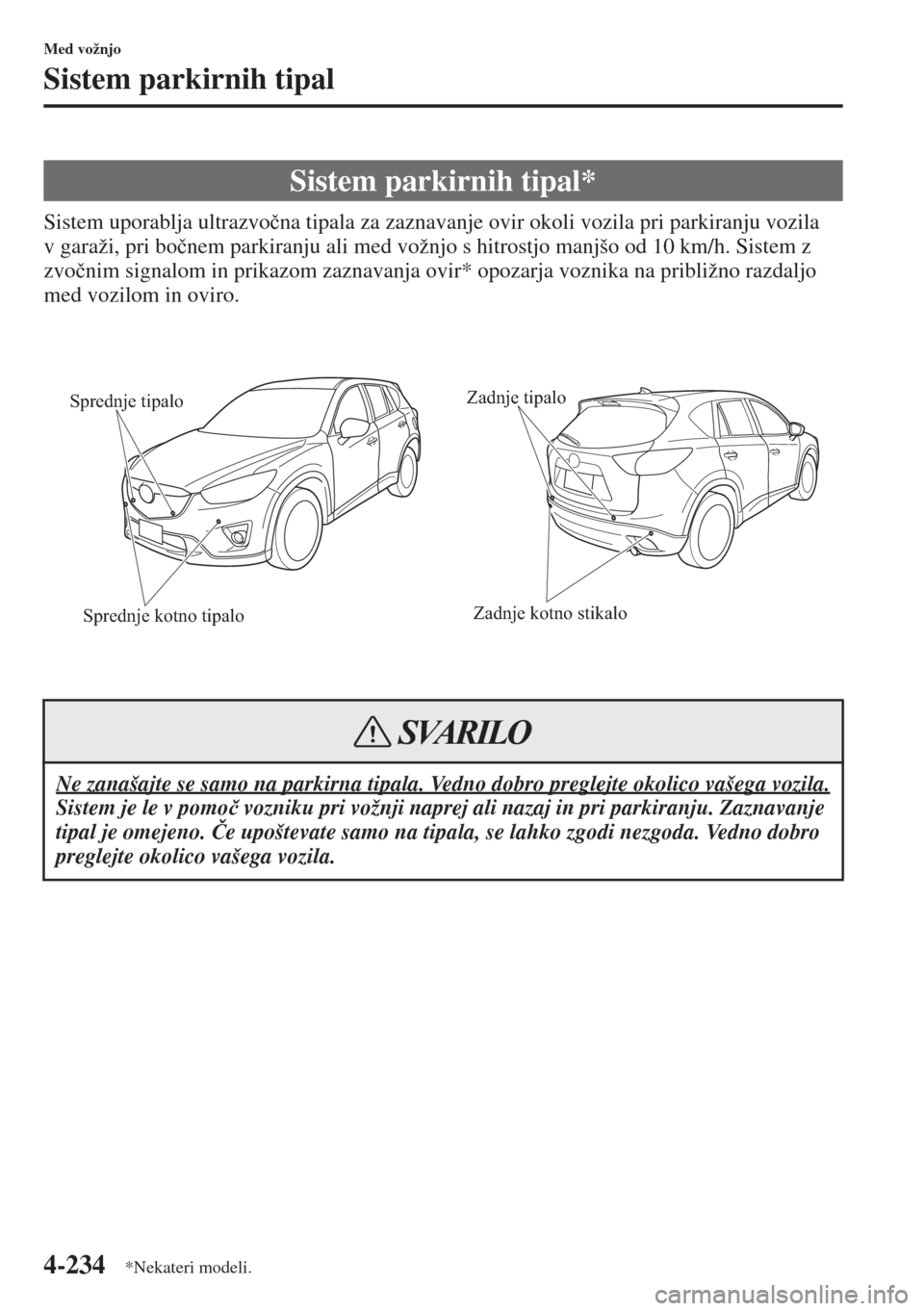

4-234
Med vožnjo
Sistem parkirnih tipal
Sistem uporablja ultrazvoþna tipala za zaznavanje ovir okoli vozila pri parkiranju vozila
v garaži, pri boþnem parkiranju ali med vožnjo s hitrostjo manjšo od 10 km/h. Sistem z
zvoþnim signalom in prikazom zaznavanja ovir* opozarja voznika na približno razdaljo
med vozilom in oviro.
Sistem parkirnih tipal*
Ne zanašajte se samo na parkirna tipala. Vedno dobro preglejte okolico vašega vozila.
Sistem je le v pomoþ vozniku pri vožnji naprej ali nazaj in pri parkiranju. Zaznavanje
tipal je omejeno. ýe upoštevate samo na tipala, se lahko zgodi nezgoda. Vedno dobro
preglejte okolico vašega vozila.
Sprednje tipalo
Sprednje kotno tipaloZadnje tipalo
Zadnje kotno stikalo
SVARILO
*Nekateri modeli.

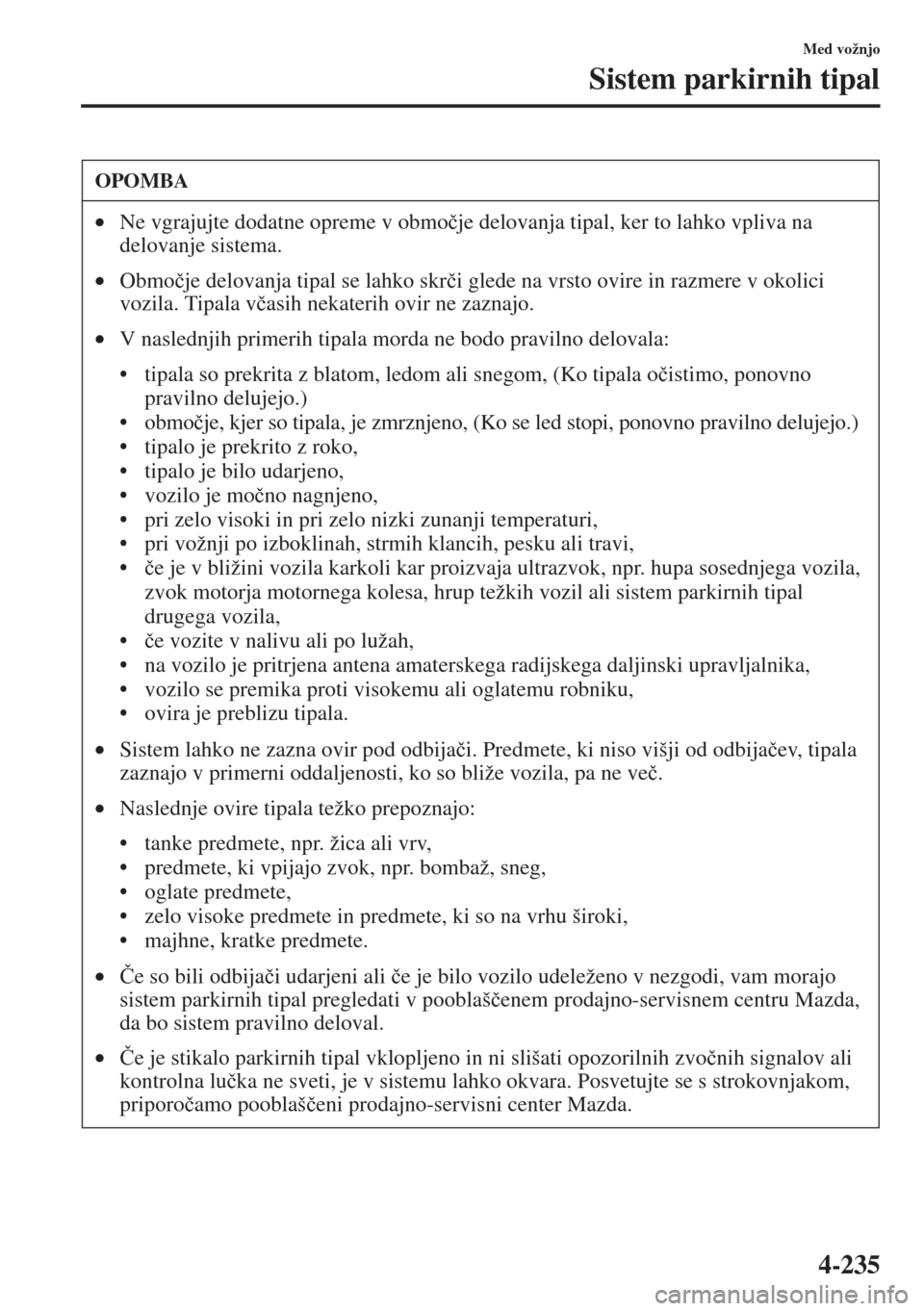

4-235
Med vožnjo
Sistem parkirnih tipal
OPOMBA
•Ne vgrajujte dodatne opreme v obmoþje delovanja tipal, ker to lahko vpliva na
delovanje sistema.
•Obmoþje delovanja tipal se lahko skrþi glede na vrsto ovire in razmere v okolici
vozila. Tipala vþasih nekaterih ovir ne zaznajo.
•V naslednjih primerih tipala morda ne bodo pravilno delovala:
• tipala so prekrita z blatom, ledom ali snegom, (Ko tipala oþistimo, ponovno
pravilno delujejo.)
• obmoþje, kjer so tipala, je zmrznjeno, (Ko se led stopi, ponovno pravilno delujejo.)
• tipalo je prekrito z roko,
• tipalo je bilo udarjeno,
• vozilo je moþno nagnjeno,
• pri zelo visoki in pri zelo nizki zunanji temperaturi,
• pri vožnji po izboklinah, strmih klancih, pesku ali travi,
•þe je v bližini vozila karkoli kar proizvaja ultrazvok, npr. hupa sosednjega vozila,
zvok motorja motornega kolesa, hrup težkih vozil ali sistem parkirnih tipal
drugega vozila,
•þe vozite v nalivu ali po lužah,
• na vozilo je pritrjena antena amaterskega radijskega daljinski upravljalnika,
• vozilo se premika proti visokemu ali oglatemu robniku,
• ovira je preblizu tipala.
•Sistem lahko ne zazna ovir pod odbijaþi. Predmete, ki niso višji od odbijaþev, tipala
zaznajo v primerni oddaljenosti, ko so bliže vozila, pa ne veþ.
•Naslednje ovire tipala težko prepoznajo:
• tanke predmete, npr. žica ali vrv,
• predmete, ki vpijajo zvok, npr. bombaž, sneg,
• oglate predmete,
• zelo visoke predmete in predmete, ki so na vrhu široki,
• majhne, kratke predmete.
•ýe so bili odbijaþi udarjeni ali þe je bilo vozilo udeleženo v nezgodi, vam morajo
sistem parkirnih tipal pregledati v pooblašþenem prodajno-servisnem centru Mazda,
da bo sistem pravilno deloval.
•ýe je stikalo parkirnih tipal vklopljeno in ni slišati opozorilnih zvoþnih signalov ali
kontrolna luþka ne sveti, je v sistemu lahko okvara. Posvetujte se s strokovnjakom,
priporoþamo pooblašþeni prodajno-servisni center Mazda.

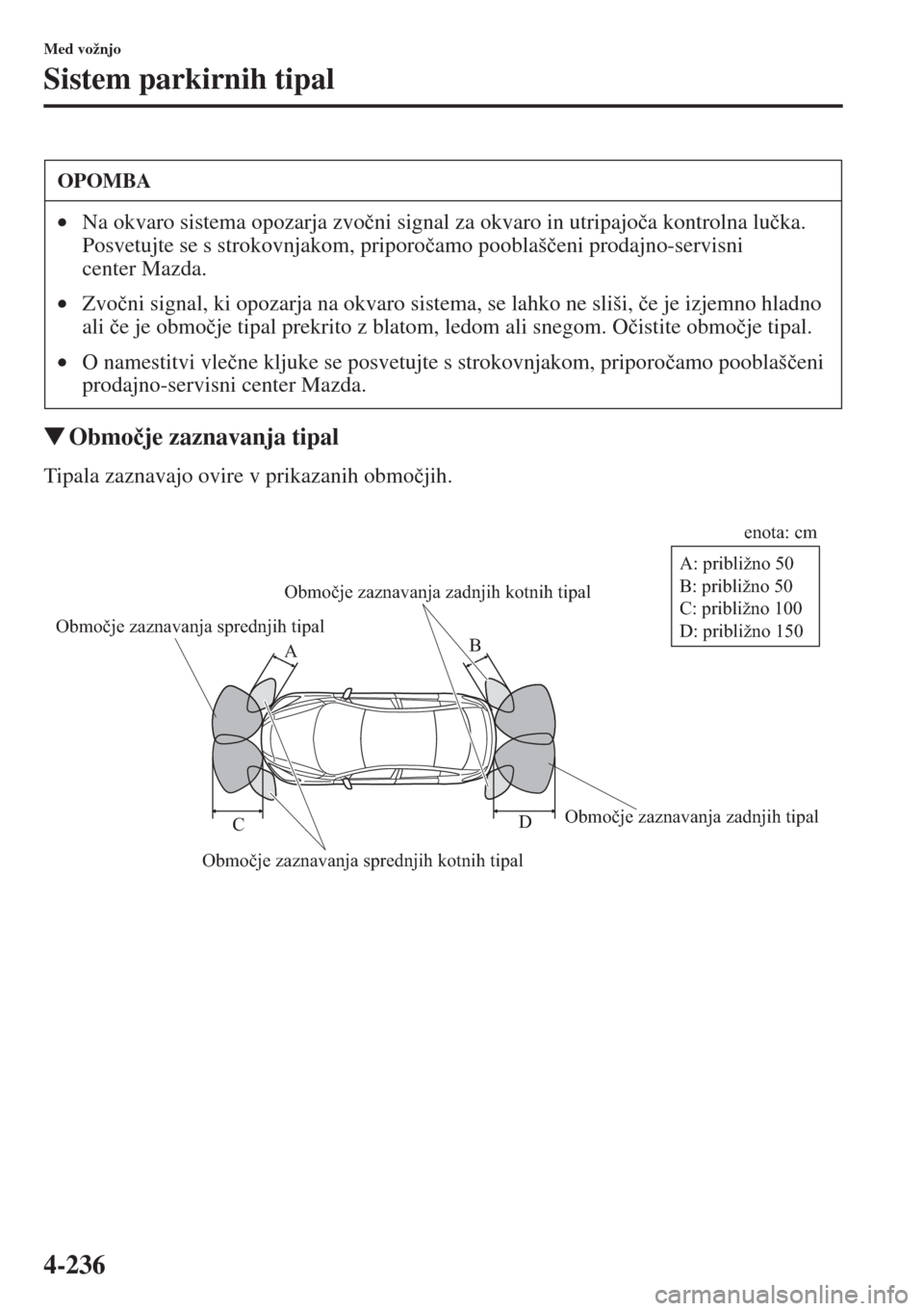

4-236
Med vožnjo
Sistem parkirnih tipal
WObmoþje zaznavanja tipal
Tipala zaznavajo ovire v prikazanih obmoþjih.
OPOMBA
•Na okvaro sistema opozarja zvoþni signal za okvaro in utripajoþa kontrolna luþka.
Posvetujte se s strokovnjakom, priporoþamo pooblašþeni prodajno-servisni
center Mazda.
•Zvoþni signal, ki opozarja na okvaro sistema, se lahko ne sliši, þe je izjemno hladno
ali þe je obmoþje tipal prekrito z blatom, ledom ali snegom. Oþistite obmoþje tipal.
•O namestitvi vleþne kljuke se posvetujte s strokovnjakom, priporoþamo pooblašþeni
prodajno-servisni center Mazda.
Območje zaznavanja sprednjih tipal
Območje zaznavanja sprednjih kotnih tipalObmočje zaznavanja zadnjih tipal Območje zaznavanja zadnjih kotnih tipalBenota: cm
A
D
C
A: približno 50
B: približno 50
C: približno 100
D: približno 150

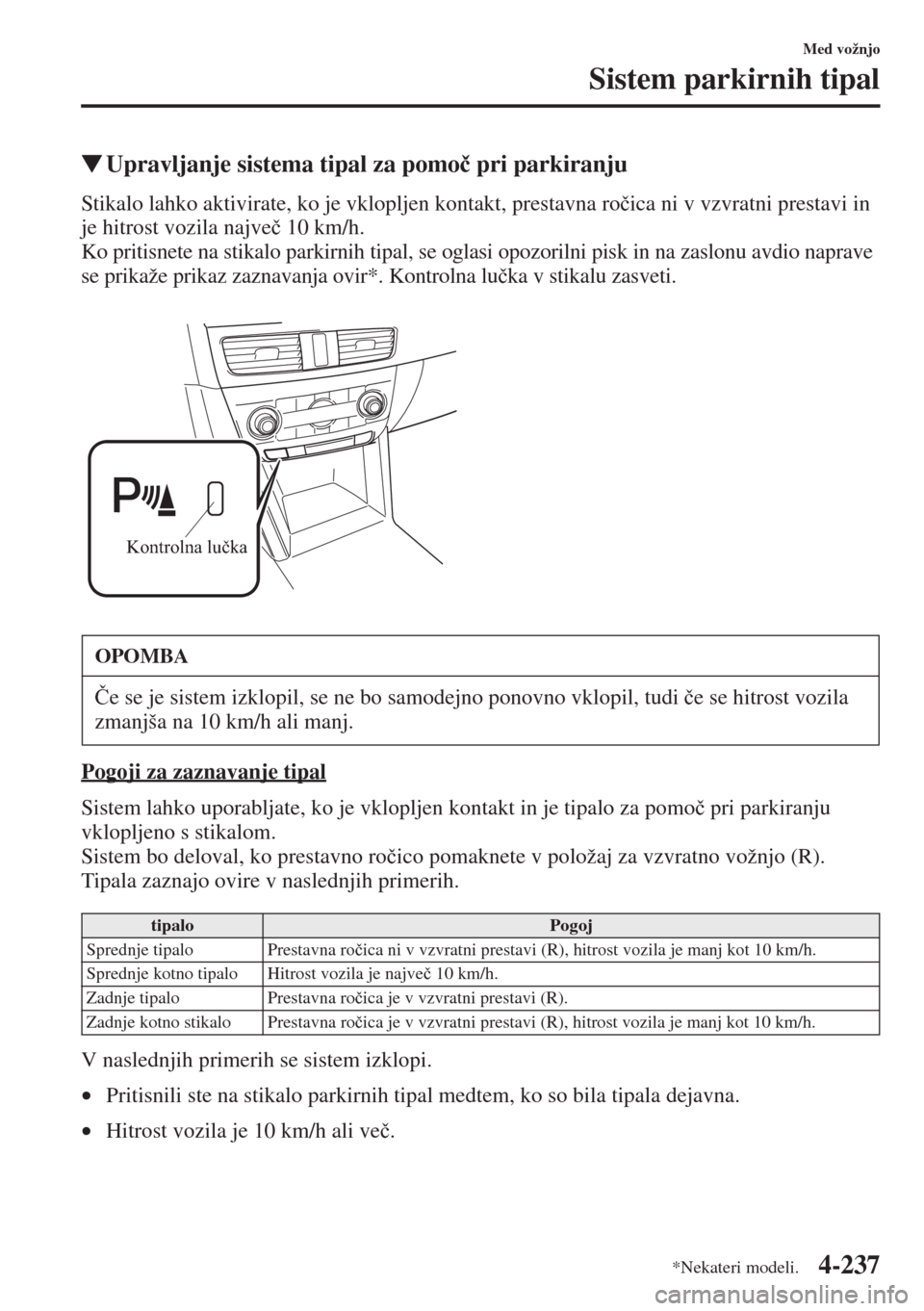

4-237
Med vožnjo
Sistem parkirnih tipal
WUpravljanje sistema tipal za pomoþ pri parkiranju
Stikalo lahko aktivirate, ko je vklopljen kontakt, prestavna roþica ni v vzvratni prestavi in
je hitrost vozila najveþ 10 km/h.
Ko pritisnete na stikalo parkirnih tipal, se oglasi opozorilni pisk in na zaslonu avdio naprave
se prikaže prikaz zaznavanja ovir*. Kontrolna luþka v stikalu zasveti.
Pogoji za zaznavanje tipal
Sistem lahko uporabljate, ko je vklopljen kontakt in je tipalo za pomoþ pri parkiranju
vklopljeno s stikalom.
Sistem bo deloval, ko prestavno roþico pomaknete v položaj za vzvratno vožnjo (R).
Tipala zaznajo ovire v naslednjih primerih.
V naslednjih primerih se sistem izklopi.
•Pritisnili ste na stikalo parkirnih tipal medtem, ko so bila tipala dejavna.
•Hitrost vozila je 10 km/h ali veþ.
OPOMBA
ýe se je sistem izklopil, se ne bo samodejno ponovno vklopil, tudi þe se hitrost vozila
zmanjša na 10 km/h ali manj.
tipaloPogoj
Sprednje tipalo Prestavna roþica ni v vzvratni prestavi (R), hitrost vozila je manj kot 10 km/h.
Sprednje kotno tipalo Hitrost vozila je najveþ 10 km/h.
Zadnje tipalo Prestavna roþica je v vzvratni prestavi (R).
Zadnje kotno stikalo Prestavna roþica je v vzvratni prestavi (R), hitrost vozila je manj kot 10 km/h.
Kontrolna lučka
*Nekateri modeli.

4-238
Med vožnjo
Sistem parkirnih tipal
WPrikaz zaznavanja ovir
Prikazan je položaj tipala, ki je oviro zaznalo. Glede na oddaljenost od ovire, ki jo je tipalo
zaznalo, zasvetijo merilna polja.
Ko se vozilo oviri približa, je osvetljeno le merilno polje pri vozilu.
Kazalnik sprednjega
levega kotnega tipalaKazalnik sprednjega
desnega kotnega tipala
Kazalnik zadnjega desnega
kotnega tipala Kazalnik zadnjega
levega kotnega Kazalnik sprednjega tipala
Kazalnik zadnjega tipala

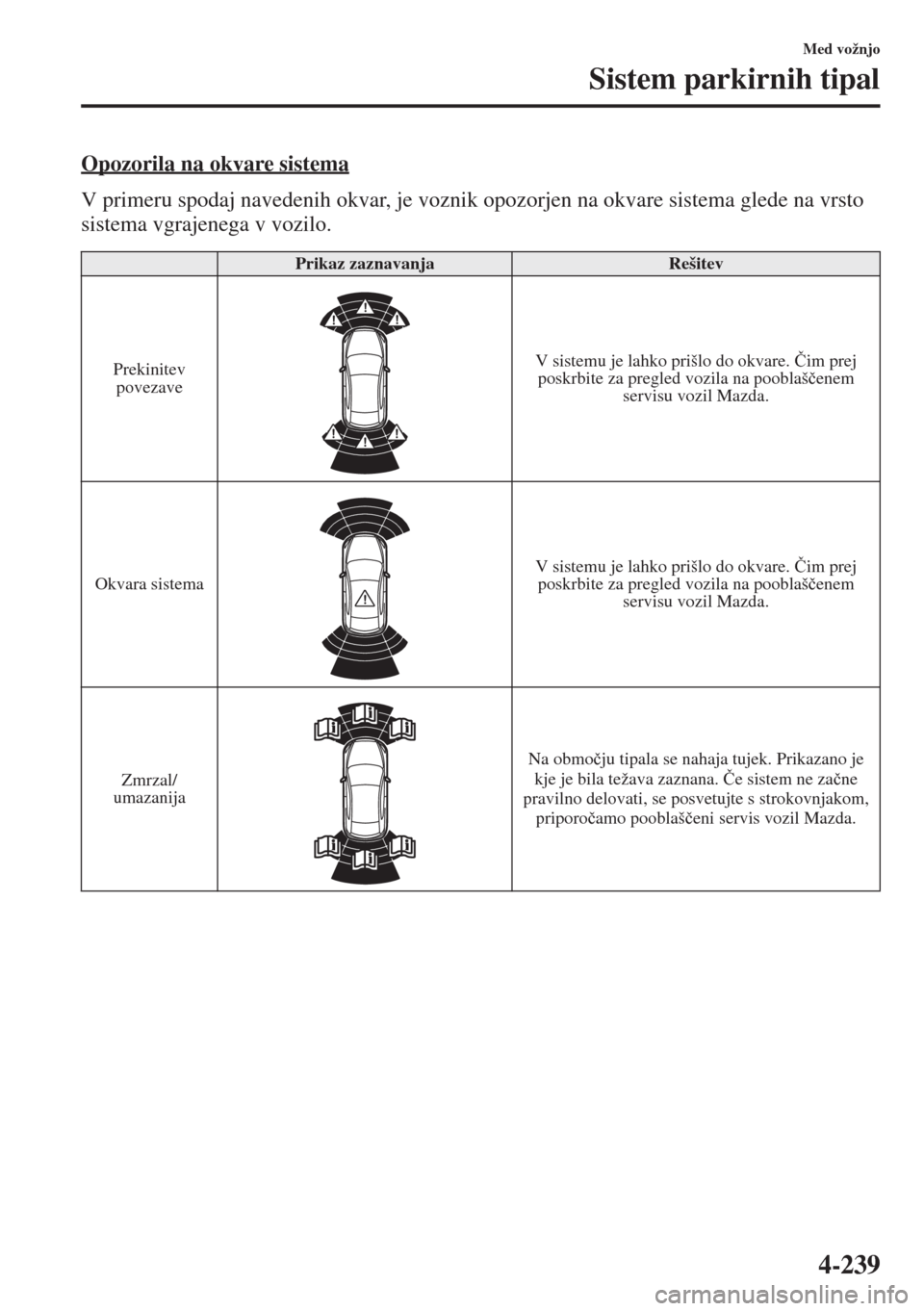

4-239
Med vožnjo
Sistem parkirnih tipal
Opozorila na okvare sistema
V primeru spodaj navedenih okvar, je voznik opozorjen na okvare sistema glede na vrsto
sistema vgrajenega v vozilo.
Prikaz zaznavanjaRešitev
Prekinitev
povezaveV sistemu je lahko prišlo do okvare. ýim prej
poskrbite za pregled vozila na pooblašþenem
servisu vozil Mazda.
Okvara sistemaV sistemu je lahko prišlo do okvare. ýim prej
poskrbite za pregled vozila na pooblašþenem
servisu vozil Mazda.
Zmrzal/
umazanijaNa obmoþju tipala se nahaja tujek. Prikazano je
kje je bila težava zaznana. ýe sistem ne zaþne
pravilno delovati, se posvetujte s strokovnjakom,
priporoþamo pooblašþeni servis vozil Mazda.

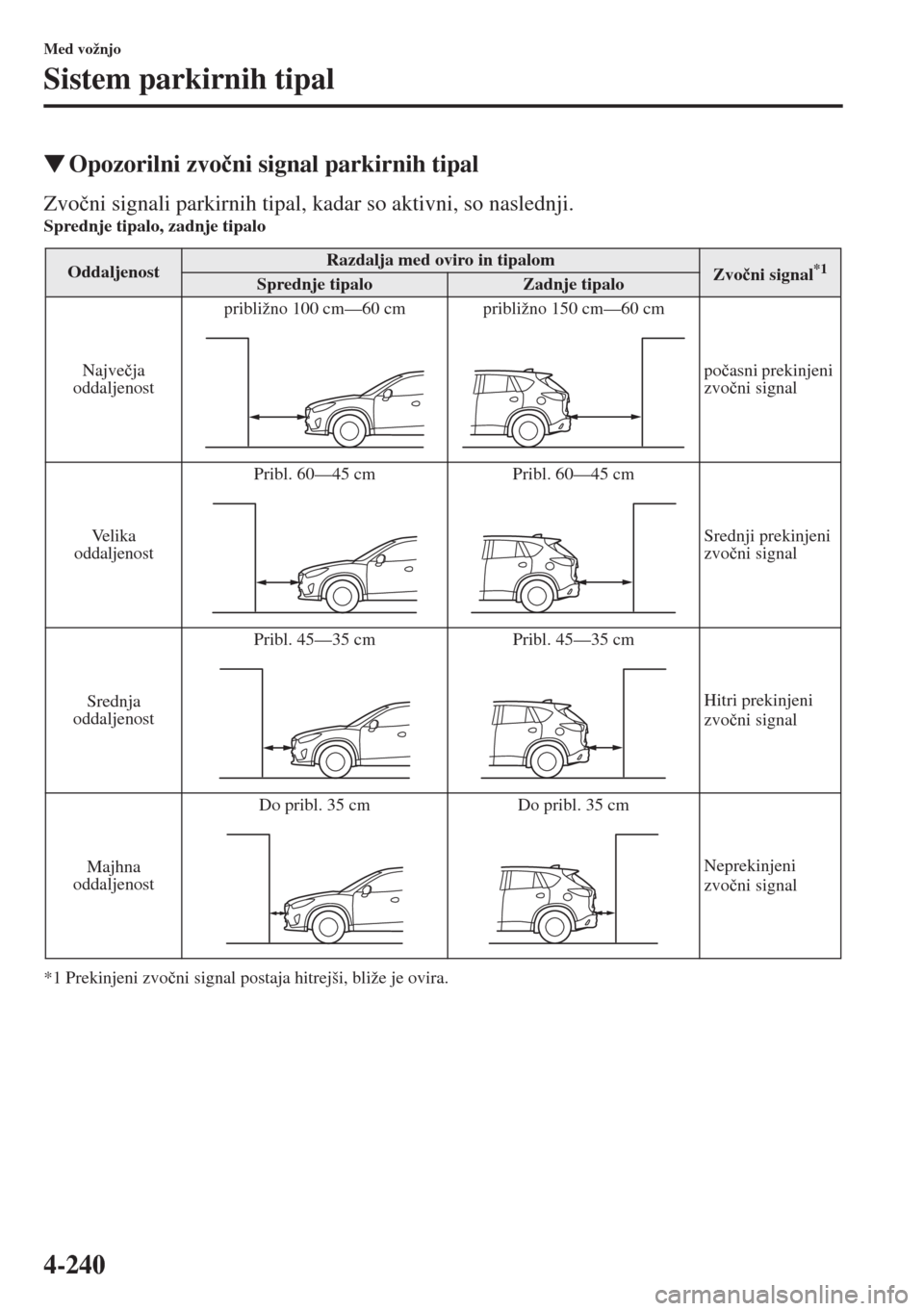

4-240
Med vožnjo
Sistem parkirnih tipal
WOpozorilni zvoþni signal parkirnih tipal
Zvoþni signali parkirnih tipal, kadar so aktivni, so naslednji.Sprednje tipalo, zadnje tipalo
*1 Prekinjeni zvoþni signal postaja hitrejši, bliže je ovira.
OddaljenostRazdalja med oviro in tipalomZvoþni signal*1Sprednje tipaloZadnje tipalo
Najveþja
oddaljenostpribližno 100 cm—60 cm približno 150 cm—60 cm
poþasni prekinjeni
zvoþni signal
Velika
oddaljenostPribl. 60—45 cm Pribl. 60—45 cm
Srednji prekinjeni
zvoþni signal
Srednja
oddaljenostPribl. 45—35 cm
Pribl. 45—35 cm
Hitri prekinjeni
zvoþni signal
Majhna
oddaljenostDo pribl. 35 cm Do pribl. 35 cm
Neprekinjeni
zvoþni signal

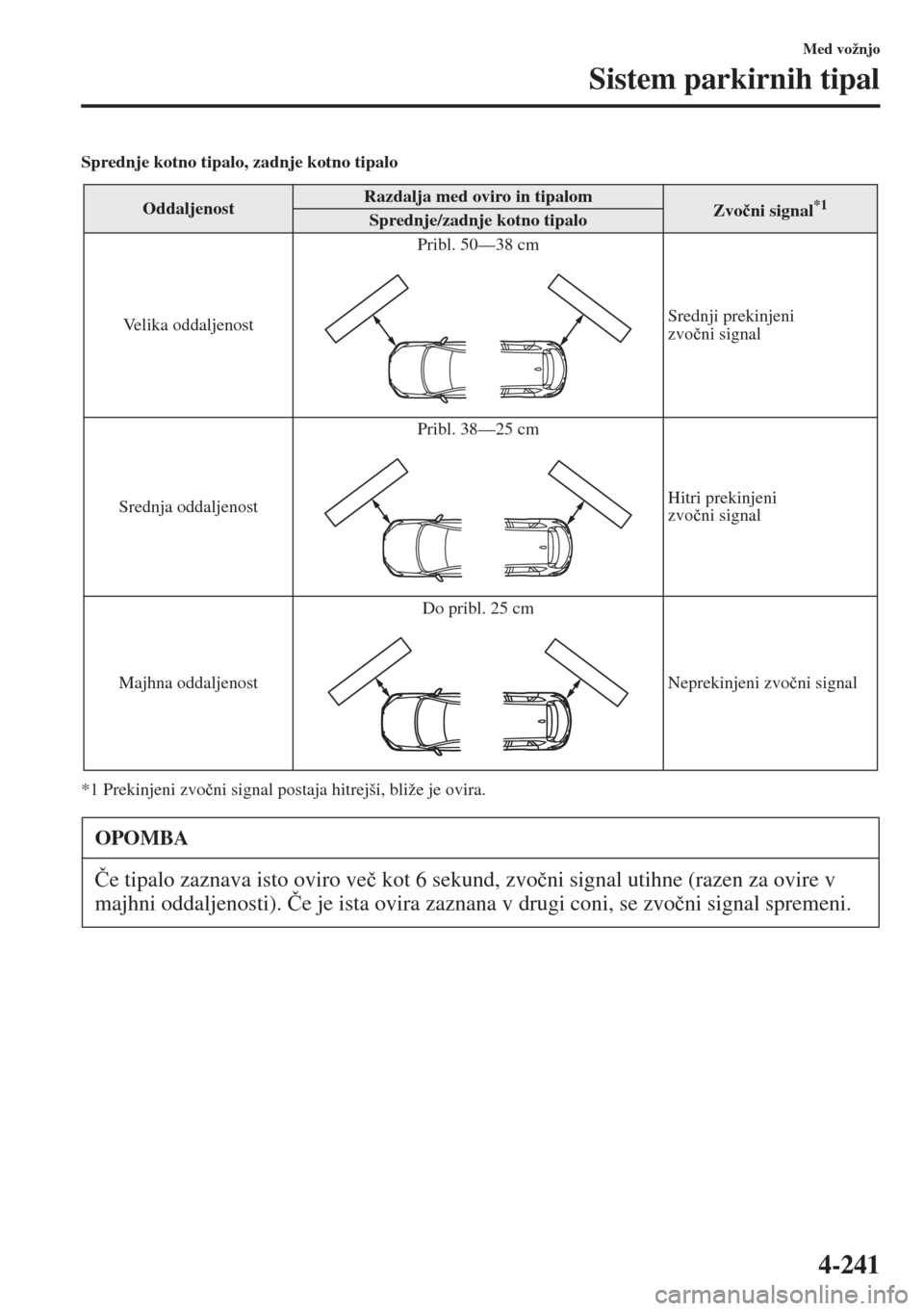

4-241
Med vožnjo
Sistem parkirnih tipal
Sprednje kotno tipalo, zadnje kotno tipalo
*1 Prekinjeni zvoþni signal postaja hitrejši, bliže je ovira.
OddaljenostRazdalja med oviro in tipalomZvoþni signal*1Sprednje/zadnje kotno tipalo
Velika oddaljenostPribl. 50—38 cm
Srednji prekinjeni
zvoþni signal
Srednja oddaljenostPribl. 38—25 cm
Hitri prekinjeni
zvoþni signal
Majhna oddaljenostDo pribl. 25 cm
Neprekinjeni zvoþni signal
OPOMBA
ýe tipalo zaznava isto oviro veþ kot 6 sekund, zvoþni signal utihne (razen za ovire v
majhni oddaljenosti). ýe je ista ovira zaznana v drugi coni, se zvoþni signal spremeni.

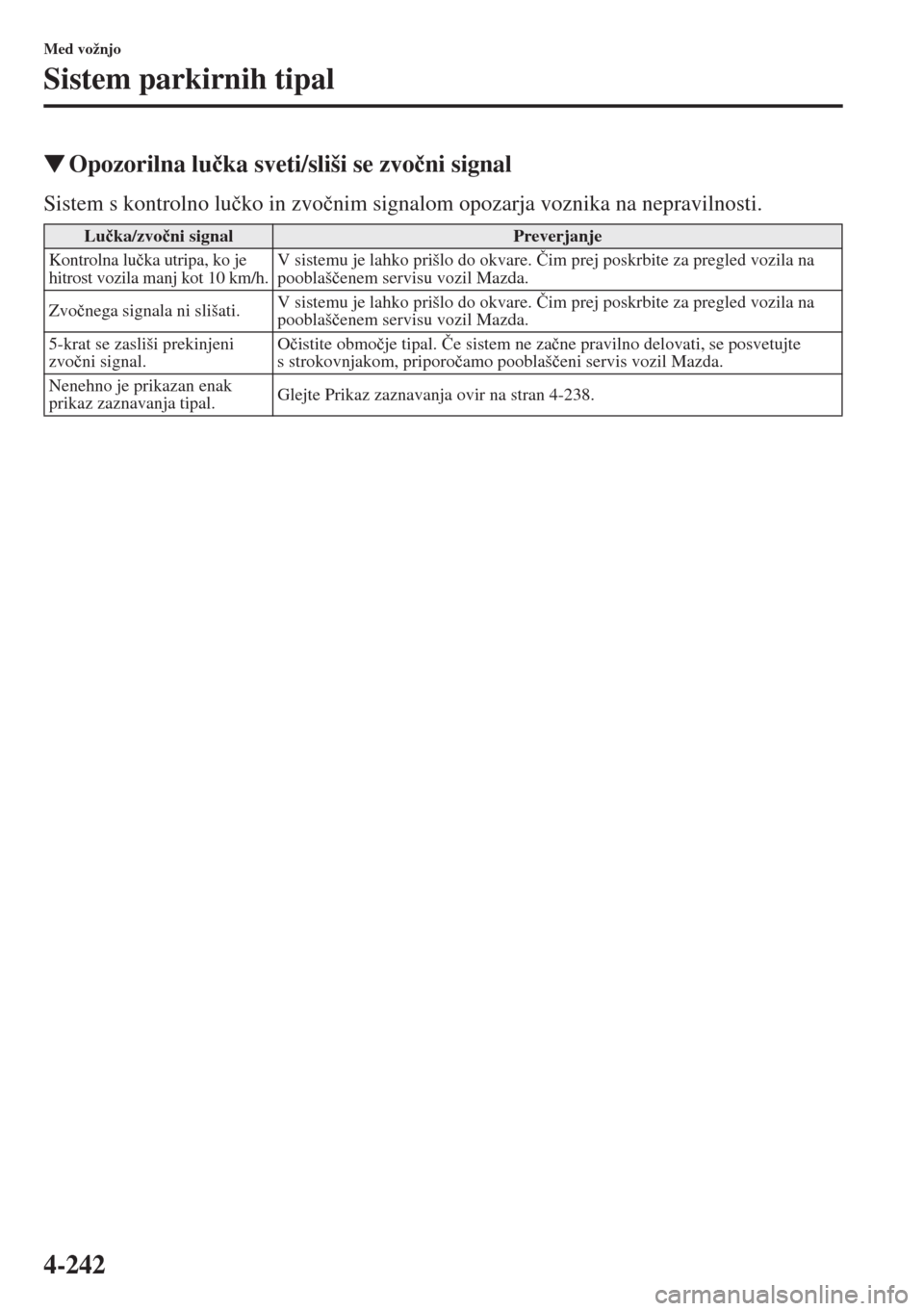

4-242
Med vožnjo
Sistem parkirnih tipal
WOpozorilna luþka sveti/sliši se zvoþni signal
Sistem s kontrolno luþko in zvoþnim signalom opozarja voznika na nepravilnosti.
Luþka/zvoþni signalPreverjanje
Kontrolna luþka utripa, ko je
hitrost vozila manj kot 10 km/h.V sistemu je lahko prišlo do okvare. ýim prej poskrbite za pregled vozila na
pooblašþenem servisu vozil Mazda.
Zvoþnega signala ni slišati.V sistemu je lahko prišlo do okvare. ýim prej poskrbite za pregled vozila na
pooblašþenem servisu vozil Mazda.
5-krat se zasliši prekinjeni
zvoþni signal.Oþistite obmoþje tipal. ýe sistem ne zaþne pravilno delovati, se posvetujte
s strokovnjakom, priporoþamo pooblašþeni servis vozil Mazda.
Nenehno je prikazan enak
prikaz zaznavanja tipal.Glejte Prikaz zaznavanja ovir na stran 4-238.
