MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

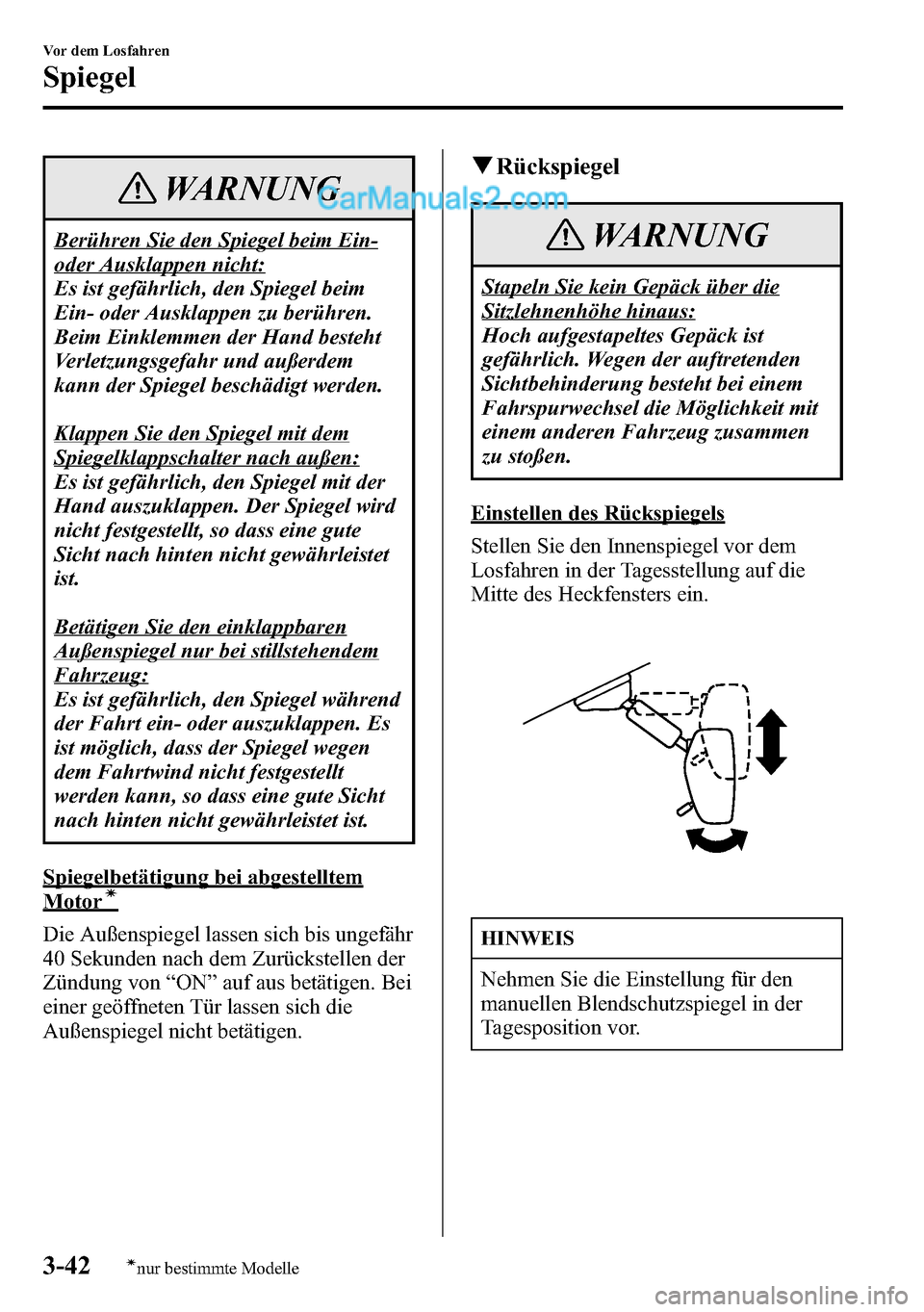

WARNUNG
Berühren Sie den Spiegel beim Ein-
oder Ausklappen nicht:
Es ist gefährlich, den Spiegel beim
Ein- oder Ausklappen zu berühren.
Beim Einklemmen der Hand besteht
Verletzungsgefahr und außerdem
kann der Spiegel beschädigt werden.
Klappen Sie den Spiegel mit dem
Spiegelklappschalter nach außen:
Es ist gefährlich, den Spiegel mit der
Hand auszuklappen. Der Spiegel wird
nicht festgestellt, so dass eine gute
Sicht nach hinten nicht gewährleistet
ist.
Betätigen Sie den einklappbaren
Außenspiegel nur bei stillstehendem
Fahrzeug:
Es ist gefährlich, den Spiegel während
der Fahrt ein- oder auszuklappen. Es
ist möglich, dass der Spiegel wegen
dem Fahrtwind nicht festgestellt
werden kann, so dass eine gute Sicht
nach hinten nicht gewährleistet ist.
Spiegelbetätigung bei abgestelltem
Motorí
Die Außenspiegel lassen sich bis ungefähr
40 Sekunden nach dem Zurückstellen der
Zündung von“ON”auf aus betätigen. Bei
einer geöffneten Tür lassen sich die
Außenspiegel nicht betätigen.
qRückspiegel
WARNUNG
Stapeln Sie kein Gepäck über die
Sitzlehnenhöhe hinaus:
Hoch aufgestapeltes Gepäck ist
gefährlich. Wegen der auftretenden
Sichtbehinderung besteht bei einem
Fahrspurwechsel die Möglichkeit mit
einem anderen Fahrzeug zusammen
zu stoßen.
Einstellen des Rückspiegels
Stellen Sie den Innenspiegel vor dem
Losfahren in der Tagesstellung auf die
Mitte des Heckfensters ein.
HINWEIS
Nehmen Sie die Einstellung für den
manuellen Blendschutzspiegel in der
Tagesposition vor.
3-42
Vor dem Losfahren
ínur bestimmte Modelle

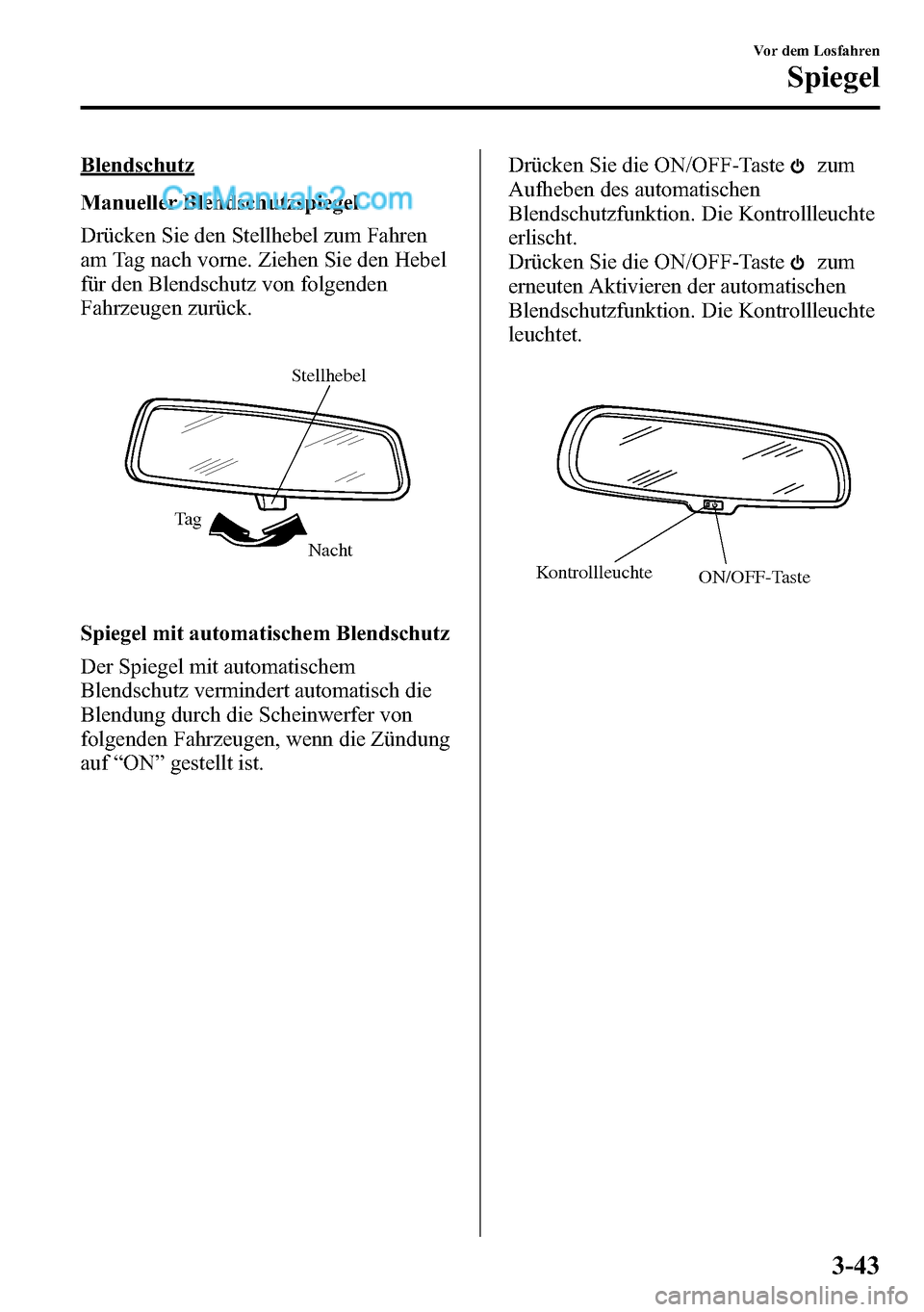

Spiegel

Blendschutz
Manueller Blendschutzspiegel
Drücken Sie den Stellhebel zum Fahren
am Tag nach vorne. Ziehen Sie den Hebel
für den Blendschutz von folgenden
Fahrzeugen zurück.
Nacht Ta gStellhebel
Spiegel mit automatischem Blendschutz
Der Spiegel mit automatischem
Blendschutz vermindert automatisch die
Blendung durch die Scheinwerfer von
folgenden Fahrzeugen, wenn die Zündung
auf“ON”gestellt ist.Drücken Sie die ON/OFF-Taste
zum
Aufheben des automatischen
Blendschutzfunktion. Die Kontrollleuchte
erlischt.
Drücken Sie die ON/OFF-Taste
zum
erneuten Aktivieren der automatischen
Blendschutzfunktion. Die Kontrollleuchte
leuchtet.
ON/OFF-Taste Kontrollleuchte
Vor dem Losfahren
Spiegel
3-43

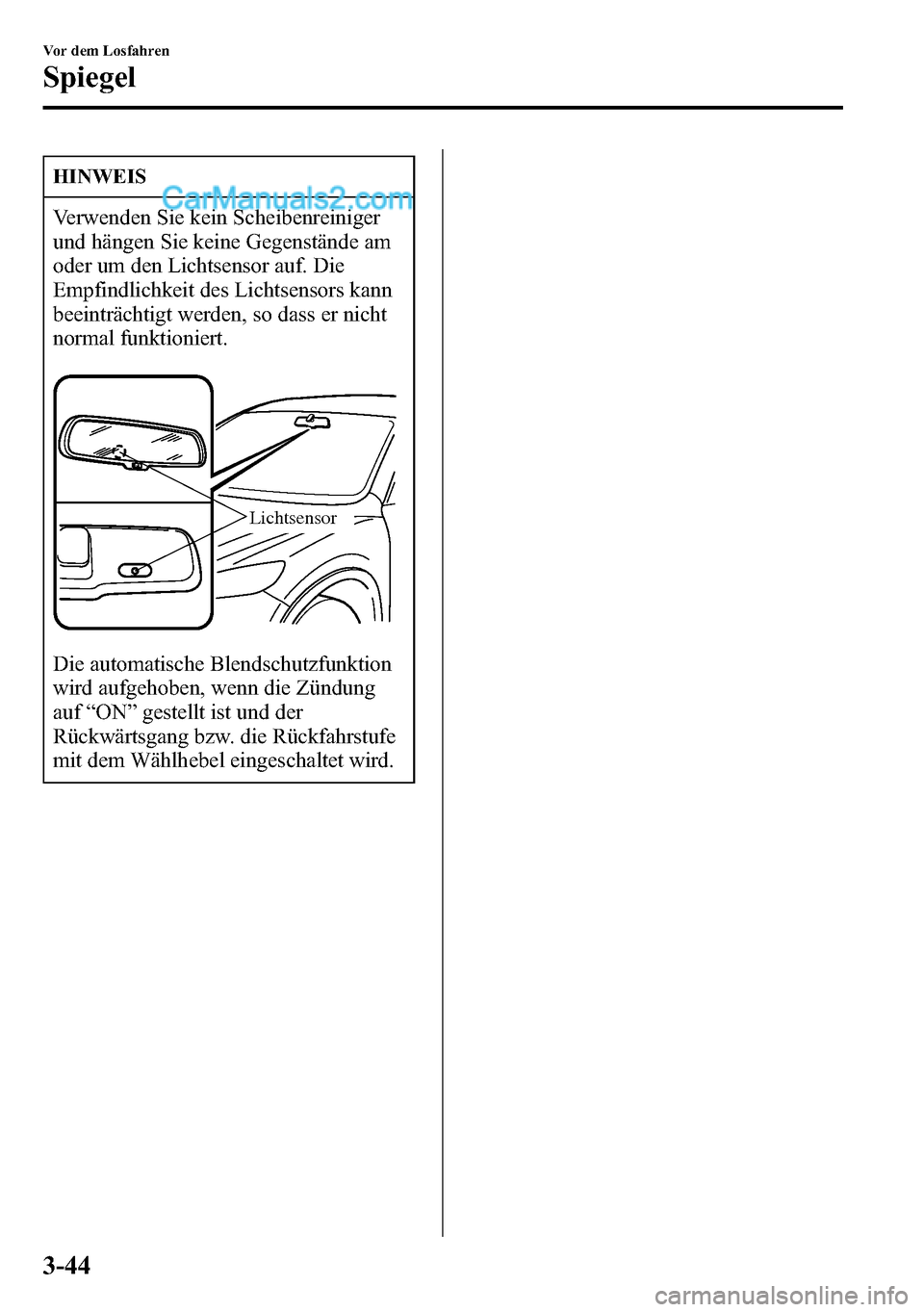

HINWEIS
Verwenden Sie kein Scheibenreiniger
und hängen Sie keine Gegenstände am
oder um den Lichtsensor auf. Die
Empfindlichkeit des Lichtsensors kann
beeinträchtigt werden, so dass er nicht
normal funktioniert.
Lichtsensor
Die automatische Blendschutzfunktion
wird aufgehoben, wenn die Zündung
auf“ON”gestellt ist und der
Rückwärtsgang bzw. die Rückfahrstufe
mit dem Wählhebel eingeschaltet wird.
3-44
Vor dem Losfahren
Spiegel

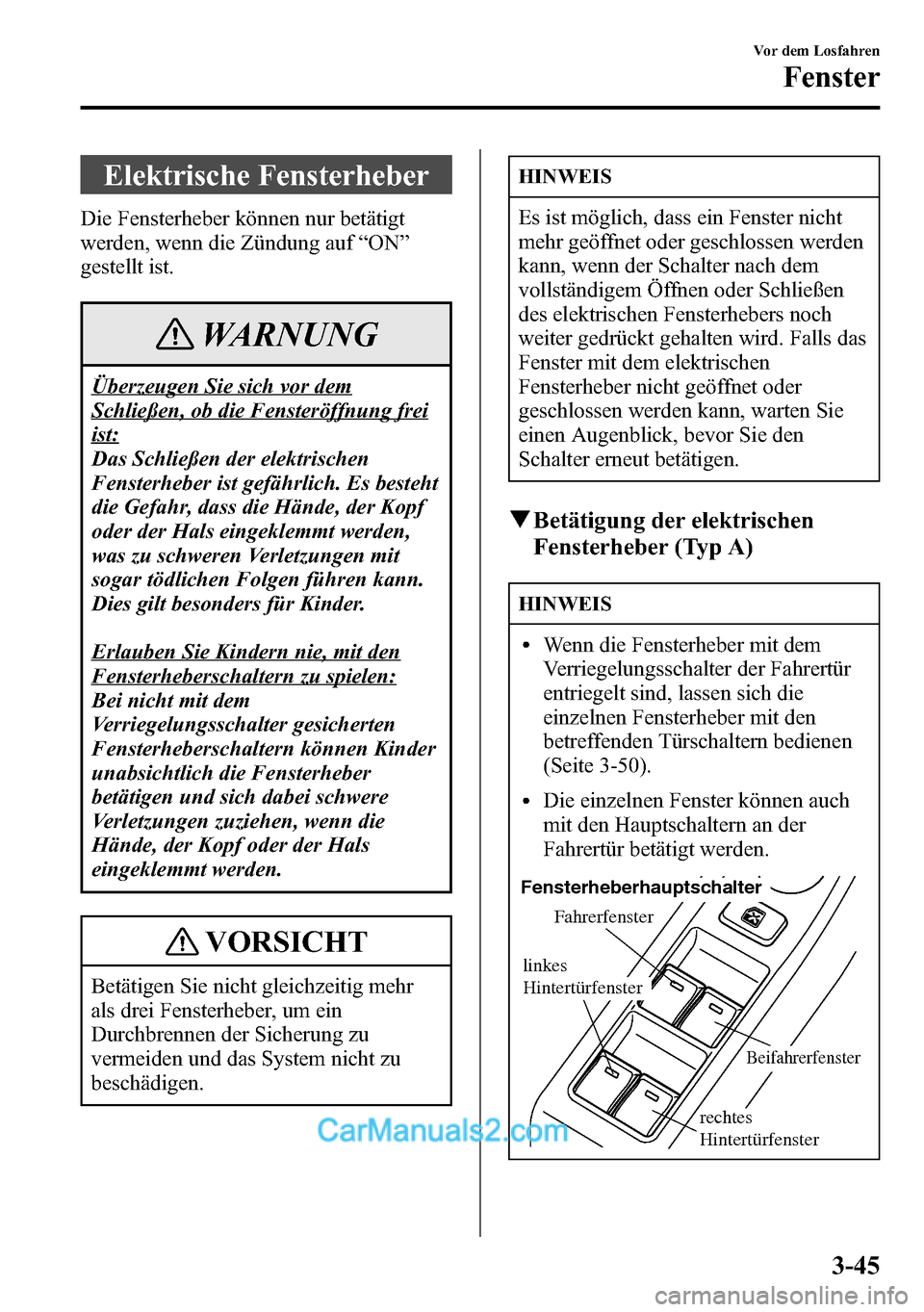

Elektrische Fensterheber
Die Fensterheber können nur betätigt
werden, wenn die Zündung auf“ON”
gestellt ist.
WARNUNG
Überzeugen Sie sich vor dem
Schließen, ob die Fensteröffnung frei
ist:
Das Schließen der elektrischen
Fensterheber ist gefährlich. Es besteht
die Gefahr, dass die Hände, der Kopf
oder der Hals eingeklemmt werden,
was zu schweren Verletzungen mit
sogar tödlichen Folgen führen kann.
Dies gilt besonders für Kinder.
Erlauben Sie Kindern nie, mit den
Fensterheberschaltern zu spielen:
Bei nicht mit dem
Verriegelungsschalter gesicherten
Fensterheberschaltern können Kinder
unabsichtlich die Fensterheber
betätigen und sich dabei schwere
Verletzungen zuziehen, wenn die
Hände, der Kopf oder der Hals
eingeklemmt werden.
VORSICHT
Betätigen Sie nicht gleichzeitig mehr
als drei Fensterheber, um ein
Durchbrennen der Sicherung zu
vermeiden und das System nicht zu
beschädigen.
HINWEIS
Es ist möglich, dass ein Fenster nicht
mehr geöffnet oder geschlossen werden
kann, wenn der Schalter nach dem
vollständigem Öffnen oder Schließen
des elektrischen Fensterhebers noch
weiter gedrückt gehalten wird. Falls das
Fenster mit dem elektrischen
Fensterheber nicht geöffnet oder
geschlossen werden kann, warten Sie
einen Augenblick, bevor Sie den
Schalter erneut betätigen.
qBetätigung der elektrischen
Fensterheber (Typ A)
HINWEIS
lWenn die Fensterheber mit dem
Verriegelungsschalter der Fahrertür
entriegelt sind, lassen sich die
einzelnen Fensterheber mit den
betreffenden Türschaltern bedienen
(Seite 3-50).
lDie einzelnen Fenster können auch
mit den Hauptschaltern an der
Fahrertür betätigt werden.
linkes
Hintertürfenster
rechtes
Hintertürfenster
Beifahrerfenster
Fahrerfenster
Fensterheberhauptschalter
Vor dem Losfahren
Fenster
3-45

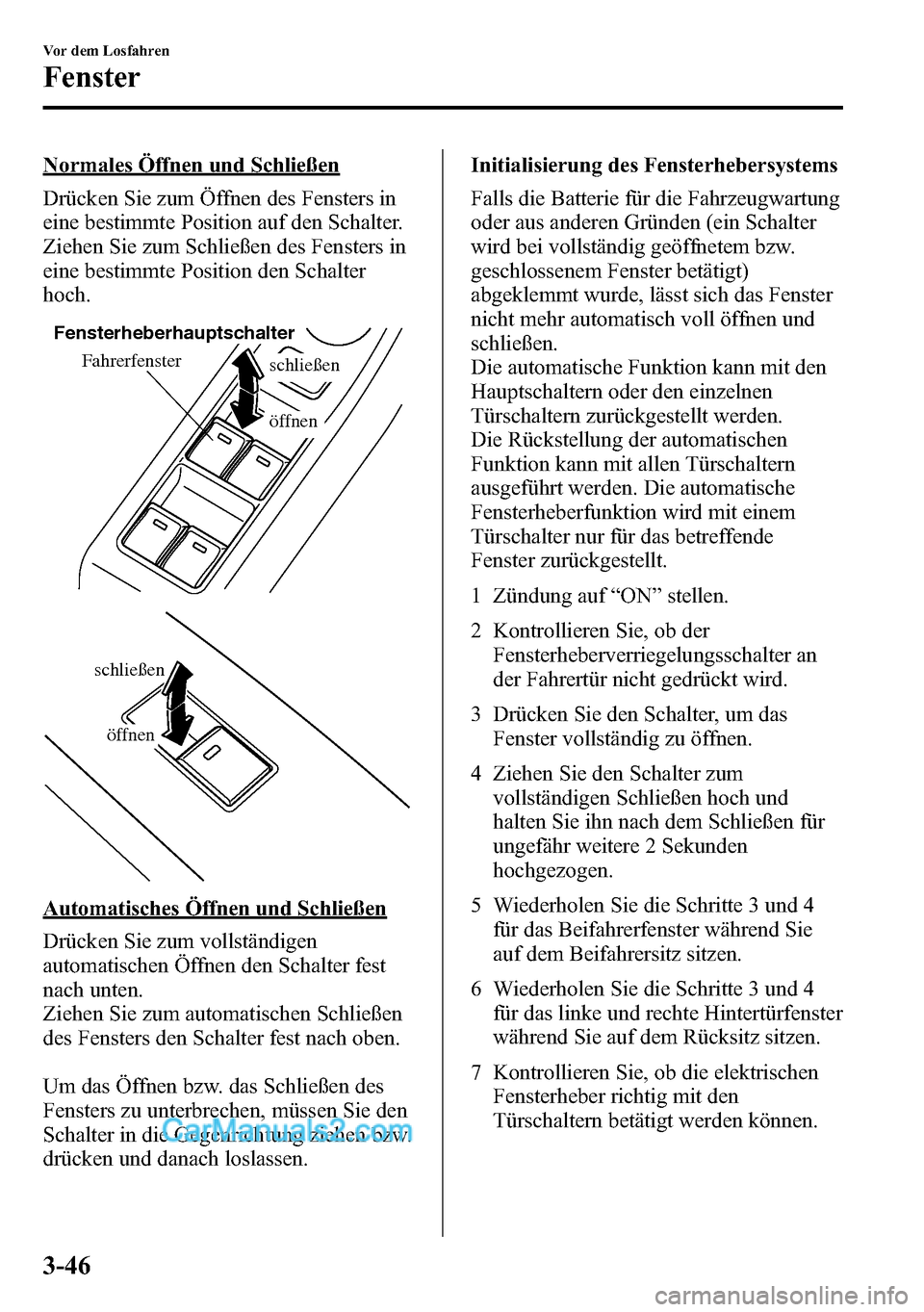

Normales Öffnen und Schließen
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter
hoch.
Fahrerfenster
öffnen schließen
Fensterheberhauptschalter
schließen
öffnen
Automatisches Öffnen und Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Schalter fest
nach unten.
Ziehen Sie zum automatischen Schließen
des Fensters den Schalter fest nach oben.
Um das Öffnen bzw. das Schließen des
Fensters zu unterbrechen, müssen Sie den
Schalter in die Gegenrichtung ziehen bzw.
drücken und danach loslassen.Initialisierung des Fensterhebersystems
Falls die Batterie für die Fahrzeugwartung
oder aus anderen Gründen (ein Schalter
wird bei vollständig geöffnetem bzw.
geschlossenem Fenster betätigt)
abgeklemmt wurde, lässt sich das Fenster
nicht mehr automatisch voll öffnen und
schließen.
Die automatische Funktion kann mit den
Hauptschaltern oder den einzelnen
Türschaltern zurückgestellt werden.
Die Rückstellung der automatischen
Funktion kann mit allen Türschaltern
ausgeführt werden. Die automatische
Fensterheberfunktion wird mit einem
Türschalter nur für das betreffende
Fenster zurückgestellt.
1 Zündung auf“ON”stellen.
2 Kontrollieren Sie, ob der
Fensterheberverriegelungsschalter an
der Fahrertür nicht gedrückt wird.
3 Drücken Sie den Schalter, um das
Fenster vollständig zu öffnen.
4 Ziehen Sie den Schalter zum
vollständigen Schließen hoch und
halten Sie ihn nach dem Schließen für
ungefähr weitere 2 Sekunden
hochgezogen.
5 Wiederholen Sie die Schritte 3 und 4
für das Beifahrerfenster während Sie
auf dem Beifahrersitz sitzen.
6 Wiederholen Sie die Schritte 3 und 4
für das linke und rechte Hintertürfenster
während Sie auf dem Rücksitz sitzen.
7 Kontrollieren Sie, ob die elektrischen
Fensterheber richtig mit den
Türschaltern betätigt werden können.
3-46
Vor dem Losfahren
Fenster

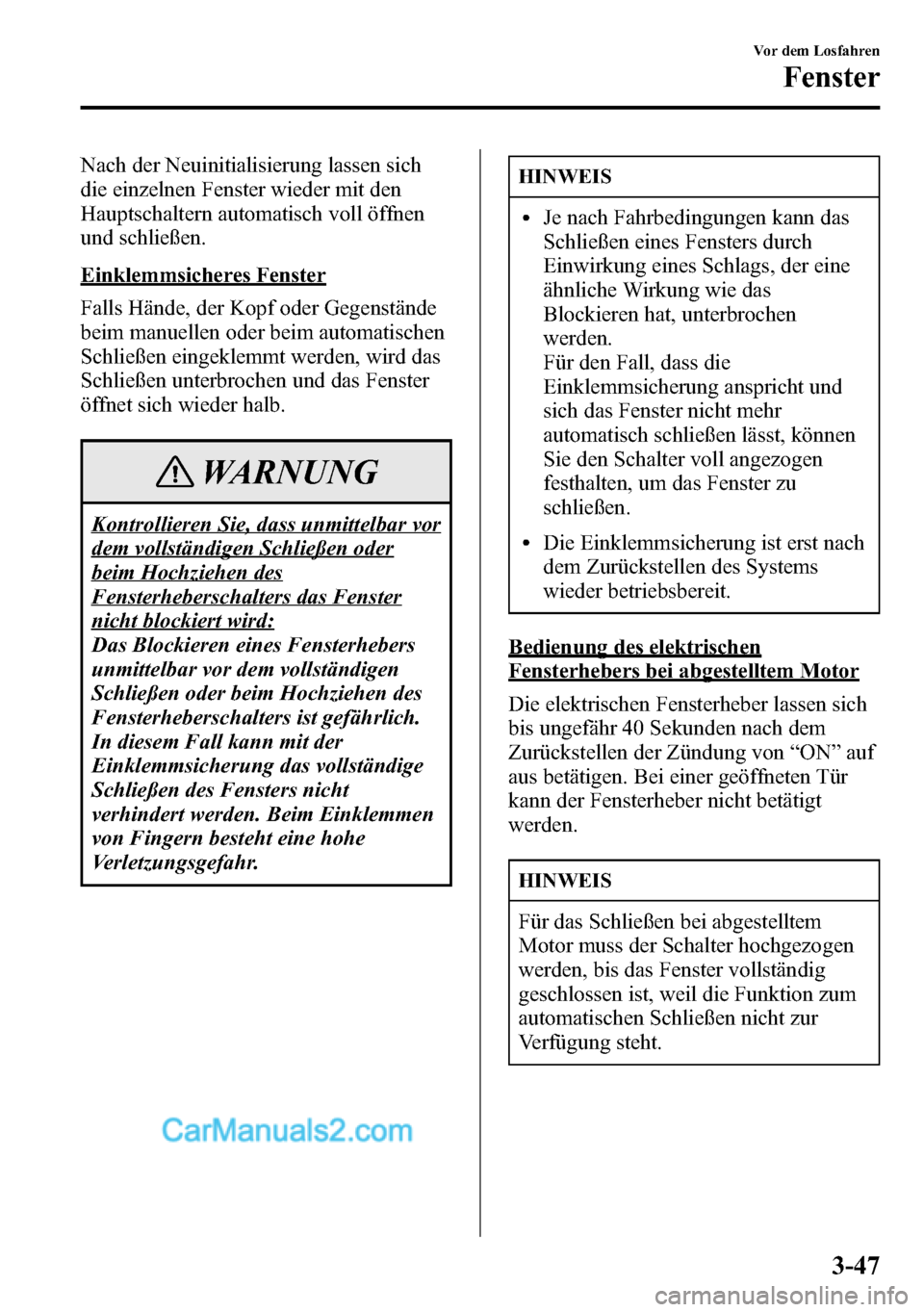

Nach der Neuinitialisierung lassen sich
die einzelnen Fenster wieder mit den
Hauptschaltern automatisch voll öffnen
und schließen.
Einklemmsicheres Fenster
Falls Hände, der Kopf oder Gegenstände
beim manuellen oder beim automatischen
Schließen eingeklemmt werden, wird das
Schließen unterbrochen und das Fenster
öffnet sich wieder halb.
WARNUNG
Kontrollieren Sie, dass unmittelbar vor
dem vollständigen Schließen oder
beim Hochziehen des
Fensterheberschalters das Fenster
nicht blockiert wird:
Das Blockieren eines Fensterhebers
unmittelbar vor dem vollständigen
Schließen oder beim Hochziehen des
Fensterheberschalters ist gefährlich.
In diesem Fall kann mit der
Einklemmsicherung das vollständige
Schließen des Fensters nicht
verhindert werden. Beim Einklemmen
von Fingern besteht eine hohe
Verletzungsgefahr.
HINWEIS
lJe nach Fahrbedingungen kann das
Schließen eines Fensters durch
Einwirkung eines Schlags, der eine
ähnliche Wirkung wie das
Blockieren hat, unterbrochen
werden.
Für den Fall, dass die
Einklemmsicherung anspricht und
sich das Fenster nicht mehr
automatisch schließen lässt, können
Sie den Schalter voll angezogen
festhalten, um das Fenster zu
schließen.
lDie Einklemmsicherung ist erst nach
dem Zurückstellen des Systems
wieder betriebsbereit.
Bedienung des elektrischen
Fensterhebers bei abgestelltem Motor
Die elektrischen Fensterheber lassen sich
bis ungefähr 40 Sekunden nach dem
Zurückstellen der Zündung von“ON”auf
aus betätigen. Bei einer geöffneten Tür
kann der Fensterheber nicht betätigt
werden.
HINWEIS
Für das Schließen bei abgestelltem
Motor muss der Schalter hochgezogen
werden, bis das Fenster vollständig
geschlossen ist, weil die Funktion zum
automatischen Schließen nicht zur
Verfügung steht.
Vor dem Losfahren
Fenster
3-47

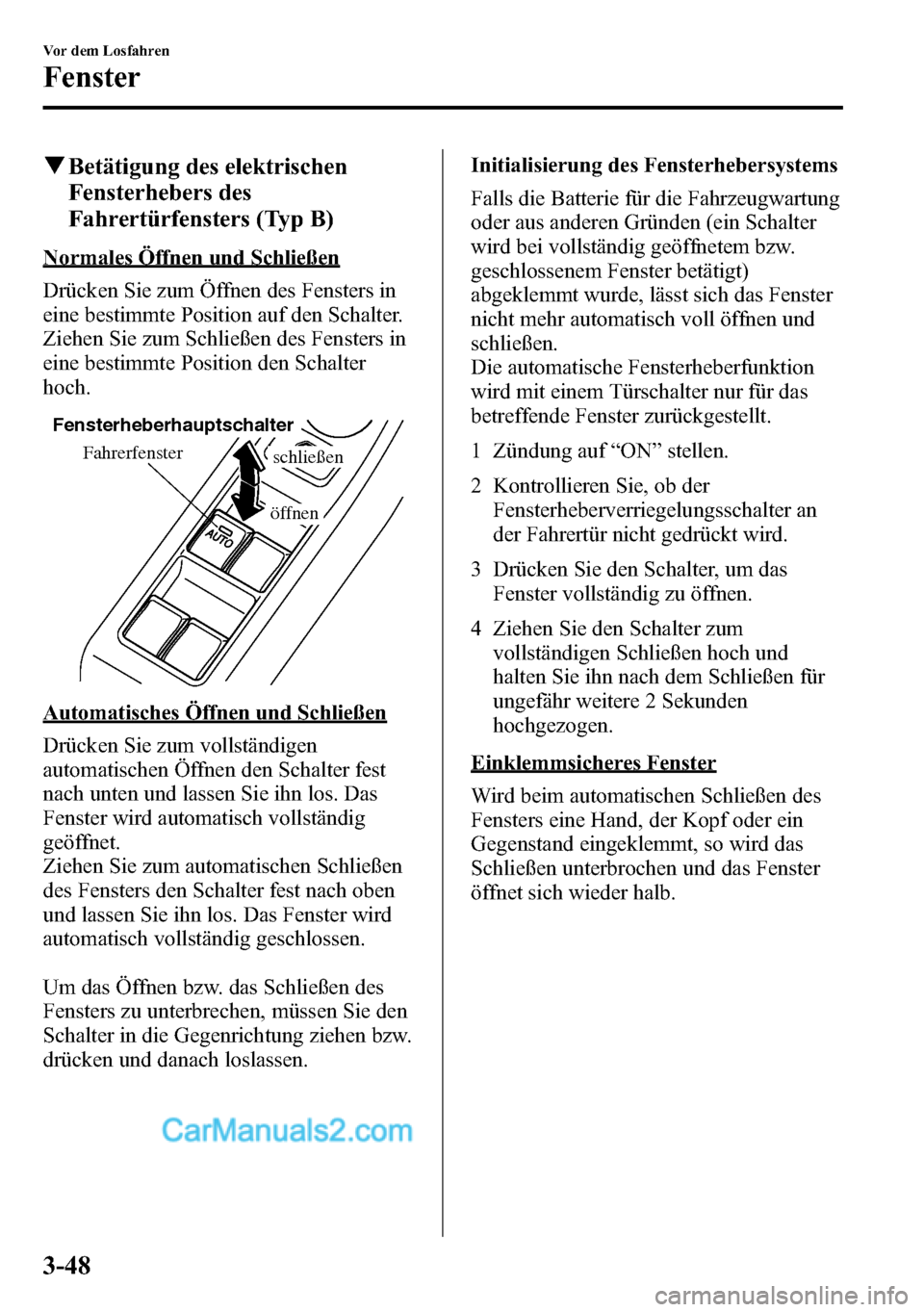

qBetätigung des elektrischen
Fensterhebers des
Fahrertürfensters (Typ B)
Normales Öffnen und Schließen
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter
hoch.
Fahrerfenster
öffnenschließen Fensterheberhauptschalter
Automatisches Öffnen und Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Schalter fest
nach unten und lassen Sie ihn los. Das
Fenster wird automatisch vollständig
geöffnet.
Ziehen Sie zum automatischen Schließen
des Fensters den Schalter fest nach oben
und lassen Sie ihn los. Das Fenster wird
automatisch vollständig geschlossen.
Um das Öffnen bzw. das Schließen des
Fensters zu unterbrechen, müssen Sie den
Schalter in die Gegenrichtung ziehen bzw.
drücken und danach loslassen.Initialisierung des Fensterhebersystems
Falls die Batterie für die Fahrzeugwartung
oder aus anderen Gründen (ein Schalter
wird bei vollständig geöffnetem bzw.
geschlossenem Fenster betätigt)
abgeklemmt wurde, lässt sich das Fenster
nicht mehr automatisch voll öffnen und
schließen.
Die automatische Fensterheberfunktion
wird mit einem Türschalter nur für das
betreffende Fenster zurückgestellt.
1 Zündung auf“ON”stellen.
2 Kontrollieren Sie, ob der
Fensterheberverriegelungsschalter an
der Fahrertür nicht gedrückt wird.
3 Drücken Sie den Schalter, um das
Fenster vollständig zu öffnen.
4 Ziehen Sie den Schalter zum
vollständigen Schließen hoch und
halten Sie ihn nach dem Schließen für
ungefähr weitere 2 Sekunden
hochgezogen.
Einklemmsicheres Fenster
Wird beim automatischen Schließen des
Fensters eine Hand, der Kopf oder ein
Gegenstand eingeklemmt, so wird das
Schließen unterbrochen und das Fenster
öffnet sich wieder halb.
3-48
Vor dem Losfahren
Fenster

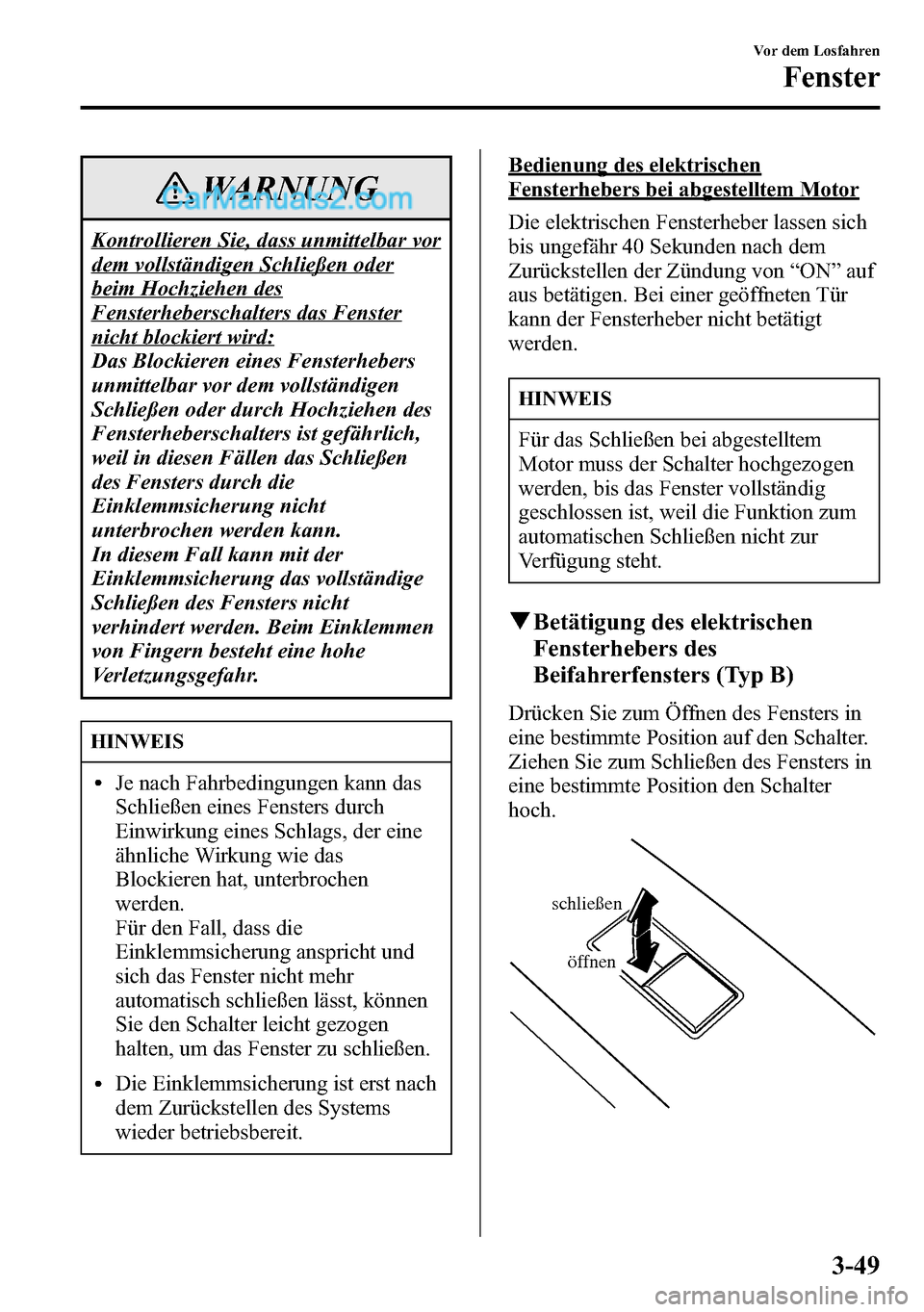

WARNUNG
Kontrollieren Sie, dass unmittelbar vor
dem vollständigen Schließen oder
beim Hochziehen des
Fensterheberschalters das Fenster
nicht blockiert wird:
Das Blockieren eines Fensterhebers
unmittelbar vor dem vollständigen
Schließen oder durch Hochziehen des
Fensterheberschalters ist gefährlich,
weil in diesen Fällen das Schließen
des Fensters durch die
Einklemmsicherung nicht
unterbrochen werden kann.
In diesem Fall kann mit der
Einklemmsicherung das vollständige
Schließen des Fensters nicht
verhindert werden. Beim Einklemmen
von Fingern besteht eine hohe
Verletzungsgefahr.
HINWEIS
lJe nach Fahrbedingungen kann das
Schließen eines Fensters durch
Einwirkung eines Schlags, der eine
ähnliche Wirkung wie das
Blockieren hat, unterbrochen
werden.
Für den Fall, dass die
Einklemmsicherung anspricht und
sich das Fenster nicht mehr
automatisch schließen lässt, können
Sie den Schalter leicht gezogen
halten, um das Fenster zu schließen.
lDie Einklemmsicherung ist erst nach
dem Zurückstellen des Systems
wieder betriebsbereit.
Bedienung des elektrischen
Fensterhebers bei abgestelltem Motor
Die elektrischen Fensterheber lassen sich
bis ungefähr 40 Sekunden nach dem
Zurückstellen der Zündung von“ON”auf
aus betätigen. Bei einer geöffneten Tür
kann der Fensterheber nicht betätigt
werden.
HINWEIS
Für das Schließen bei abgestelltem
Motor muss der Schalter hochgezogen
werden, bis das Fenster vollständig
geschlossen ist, weil die Funktion zum
automatischen Schließen nicht zur
Verfügung steht.
qBetätigung des elektrischen
Fensterhebers des
Beifahrerfensters (Typ B)
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter
hoch.
schließen
öffnen
Vor dem Losfahren
Fenster
3-49

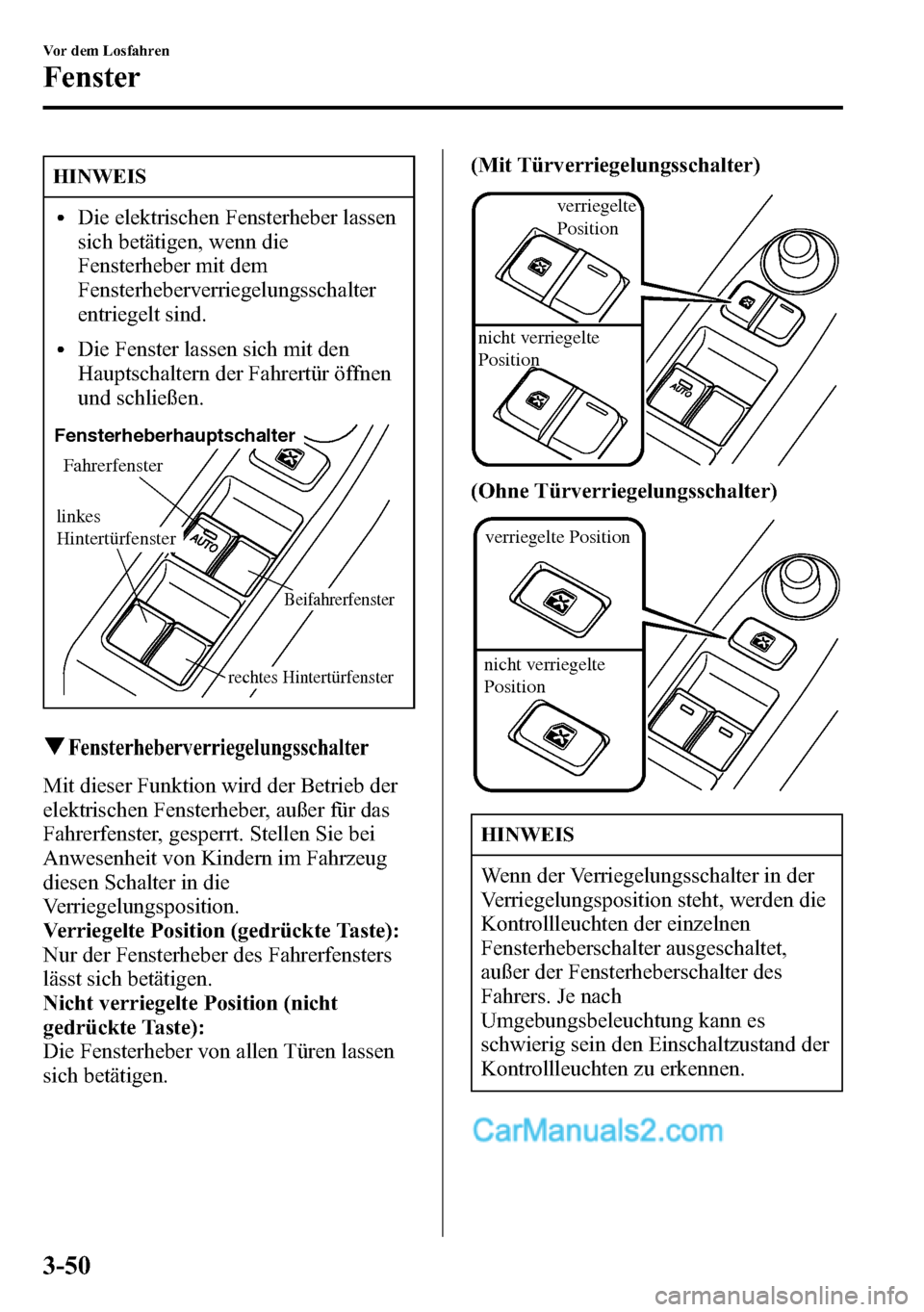

HINWEIS
lDie elektrischen Fensterheber lassen
sich betätigen, wenn die
Fensterheber mit dem
Fensterheberverriegelungsschalter
entriegelt sind.
lDie Fenster lassen sich mit den
Hauptschaltern der Fahrertür öffnen
und schließen.
linkes
Hintertürfenster
rechtes Hintertürfenster
Beifahrerfenster
Fahrerfenster Fensterheberhauptschalter
qFensterheberverriegelungsschalter
Mit dieser Funktion wird der Betrieb der
elektrischen Fensterheber, außer für das
Fahrerfenster, gesperrt. Stellen Sie bei
Anwesenheit von Kindern im Fahrzeug
diesen Schalter in die
Verriegelungsposition.
Verriegelte Position (gedrückte Taste):
Nur der Fensterheber des Fahrerfensters
lässt sich betätigen.
Nicht verriegelte Position (nicht
gedrückte Taste):
Die Fensterheber von allen Türen lassen
sich betätigen.(Mit Türverriegelungsschalter)
verriegelte
Position
nicht verriegelte
Position
(Ohne Türverriegelungsschalter)
verriegelte Position
nicht verriegelte
Position
HINWEIS
Wenn der Verriegelungsschalter in der
Verriegelungsposition steht, werden die
Kontrollleuchten der einzelnen
Fensterheberschalter ausgeschaltet,
außer der Fensterheberschalter des
Fahrers. Je nach
Umgebungsbeleuchtung kann es
schwierig sein den Einschaltzustand der
Kontrollleuchten zu erkennen.
3-50
Vor dem Losfahren
Fenster

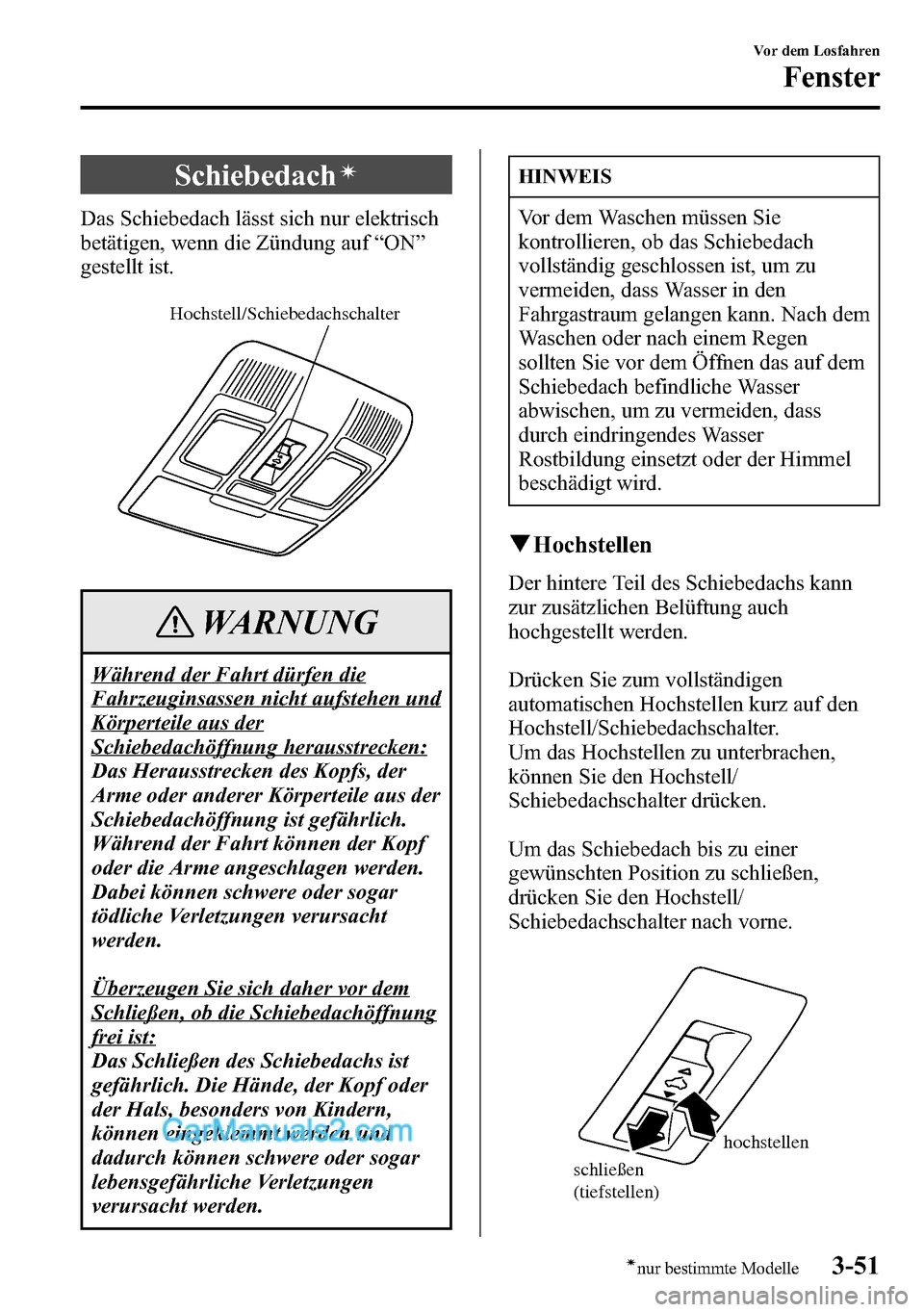

Schiebedachí
Das Schiebedach lässt sich nur elektrisch
betätigen, wenn die Zündung auf“ON”
gestellt ist.
Hochstell/Schiebedachschalter
WARNUNG
Während der Fahrt dürfen die
Fahrzeuginsassen nicht aufstehen und
Körperteile aus der
Schiebedachöffnung herausstrecken:
Das Herausstrecken des Kopfs, der
Arme oder anderer Körperteile aus der
Schiebedachöffnung ist gefährlich.
Während der Fahrt können der Kopf
oder die Arme angeschlagen werden.
Dabei können schwere oder sogar
tödliche Verletzungen verursacht
werden.
Überzeugen Sie sich daher vor dem
Schließen, ob die Schiebedachöffnung
frei ist:
Das Schließen des Schiebedachs ist
gefährlich. Die Hände, der Kopf oder
der Hals, besonders von Kindern,
können eingeklemmt werden und
dadurch können schwere oder sogar
lebensgefährliche Verletzungen
verursacht werden.
HINWEIS
Vor dem Waschen müssen Sie
kontrollieren, ob das Schiebedach
vollständig geschlossen ist, um zu
vermeiden, dass Wasser in den
Fahrgastraum gelangen kann. Nach dem
Waschen oder nach einem Regen
sollten Sie vor dem Öffnen das auf dem
Schiebedach befindliche Wasser
abwischen, um zu vermeiden, dass
durch eindringendes Wasser
Rostbildung einsetzt oder der Himmel
beschädigt wird.
qHochstellen
Der hintere Teil des Schiebedachs kann
zur zusätzlichen Belüftung auch
hochgestellt werden.
Drücken Sie zum vollständigen
automatischen Hochstellen kurz auf den
Hochstell/Schiebedachschalter.
Um das Hochstellen zu unterbrachen,
können Sie den Hochstell/
Schiebedachschalter drücken.
Um das Schiebedach bis zu einer
gewünschten Position zu schließen,
drücken Sie den Hochstell/
Schiebedachschalter nach vorne.
hochstellen
schließen
(tiefstellen)
Vor dem Losfahren
Fenster
3-51ínur bestimmte Modelle
