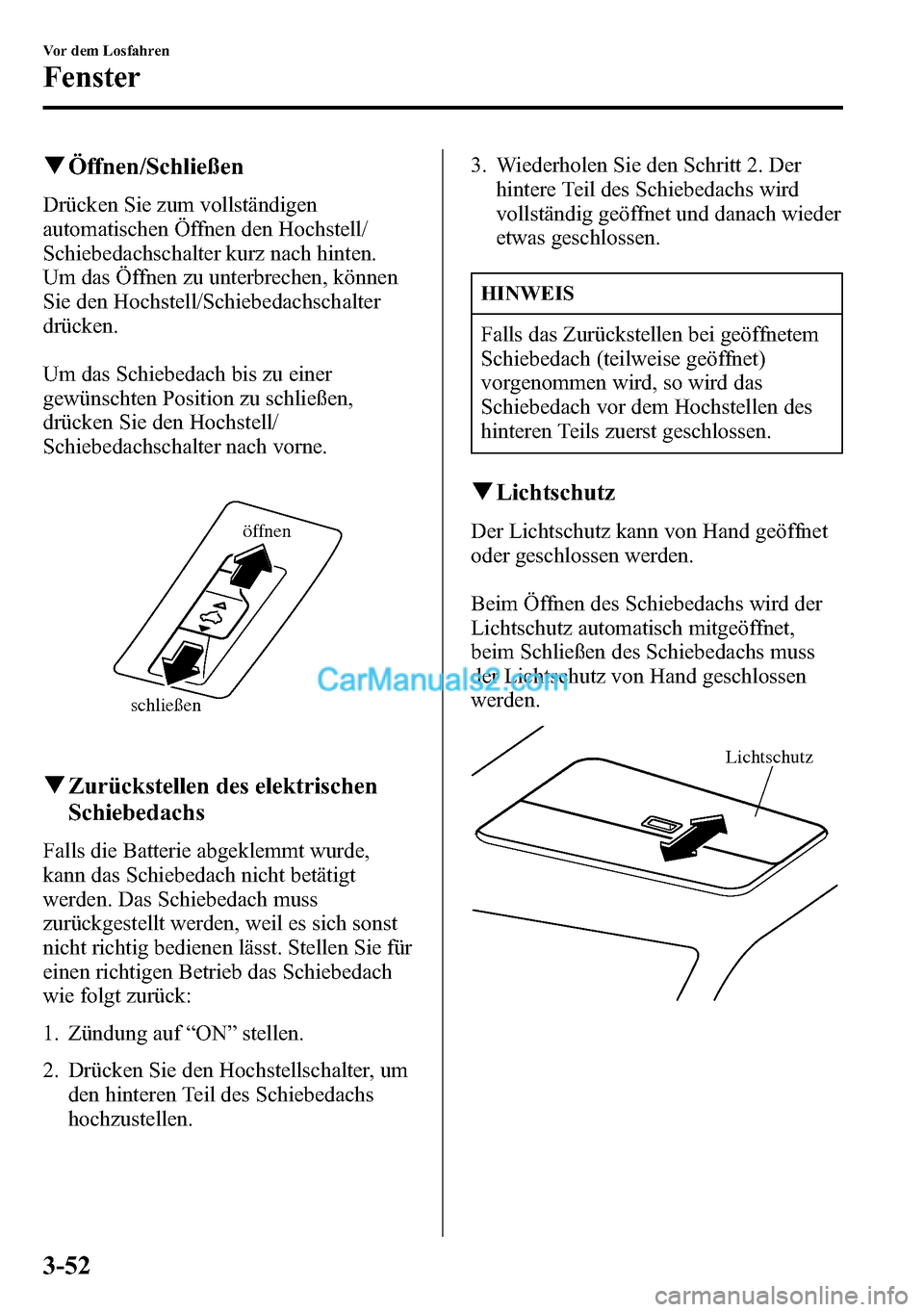

qÖffnen/Schließen
Drücken Sie zum vollständigen
automatischen Öffnen den Hochstell/
Schiebedachschalter kurz nach hinten.
Um das Öffnen zu unterbrechen, können
Sie den Hochstell/Schiebedachschalter
drücken.
Um das Schiebedach bis zu einer
gewünschten Position zu schließen,
drücken Sie den Hochstell/
Schiebedachschalter nach vorne.
schließenöffnen
qZurückstellen des elektrischen
Schiebedachs
Falls die Batterie abgeklemmt wurde,
kann das Schiebedach nicht betätigt
werden. Das Schiebedach muss
zurückgestellt werden, weil es sich sonst
nicht richtig bedienen lässt. Stellen Sie für
einen richtigen Betrieb das Schiebedach
wie folgt zurück:
1. Zündung auf“ON”stellen.
2. Drücken Sie den Hochstellschalter, um
den hinteren Teil des Schiebedachs
hochzustellen.3. Wiederholen Sie den Schritt 2. Der
hintere Teil des Schiebedachs wird
vollständig geöffnet und danach wieder
etwas geschlossen.
HINWEIS
Falls das Zurückstellen bei geöffnetem
Schiebedach (teilweise geöffnet)
vorgenommen wird, so wird das
Schiebedach vor dem Hochstellen des
hinteren Teils zuerst geschlossen.
qLichtschutz
Der Lichtschutz kann von Hand geöffnet
oder geschlossen werden.
Beim Öffnen des Schiebedachs wird der
Lichtschutz automatisch mitgeöffnet,
beim Schließen des Schiebedachs muss
der Lichtschutz von Hand geschlossen
werden.
Lichtschutz
3-52
Vor dem Losfahren
Fenster

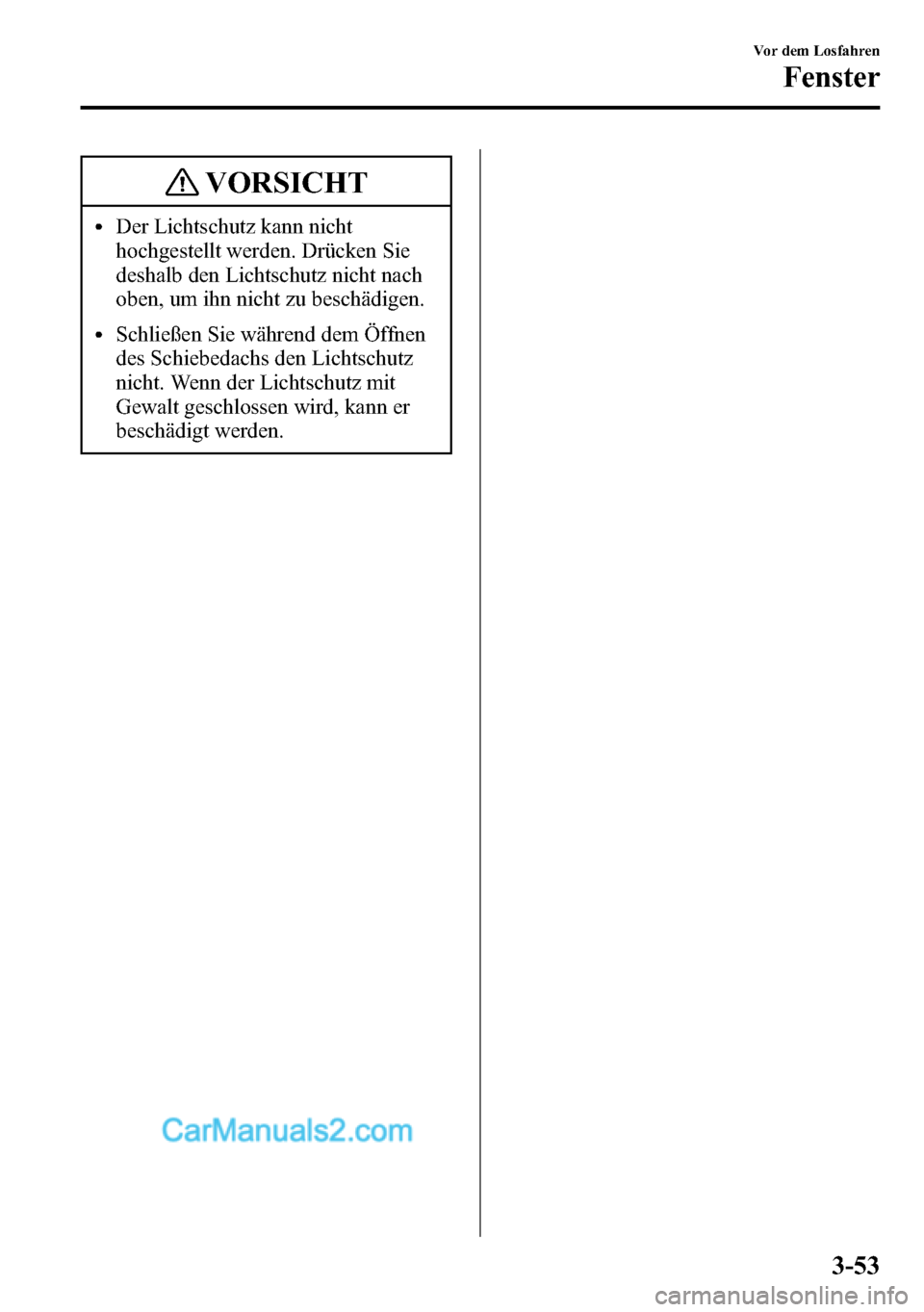

VORSICHT
lDer Lichtschutz kann nicht
hochgestellt werden. Drücken Sie
deshalb den Lichtschutz nicht nach
oben, um ihn nicht zu beschädigen.
lSchließen Sie während dem Öffnen
des Schiebedachs den Lichtschutz
nicht. Wenn der Lichtschutz mit
Gewalt geschlossen wird, kann er
beschädigt werden.
Vor dem Losfahren
Fenster
3-53

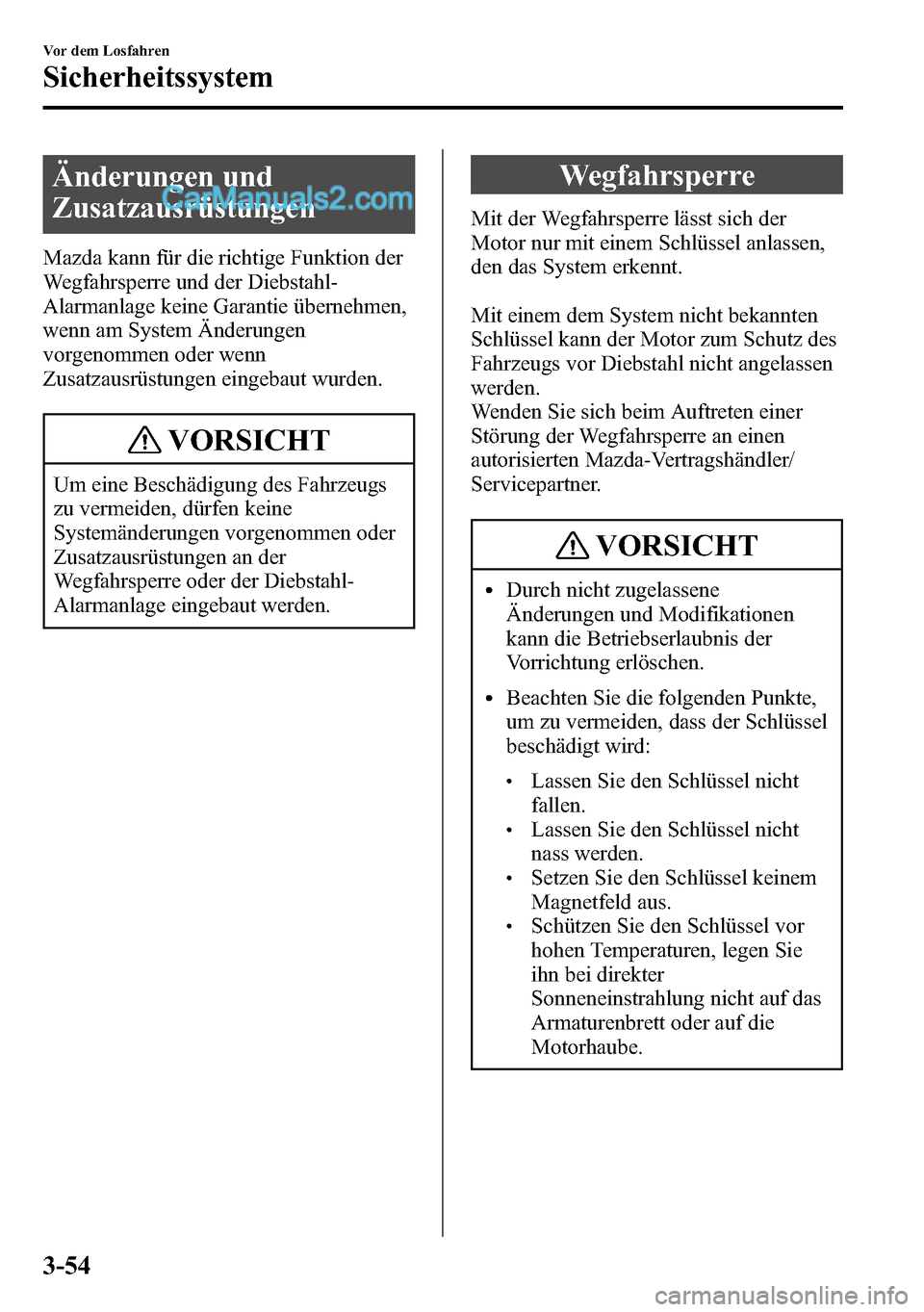

Änderungen und
Zusatzausrüstungen
Mazda kann für die richtige Funktion der
Wegfahrsperre und der Diebstahl-
Alarmanlage keine Garantie übernehmen,
wenn am System Änderungen
vorgenommen oder wenn
Zusatzausrüstungen eingebaut wurden.
VORSICHT
Um eine Beschädigung des Fahrzeugs
zu vermeiden, dürfen keine
Systemänderungen vorgenommen oder
Zusatzausrüstungen an der
Wegfahrsperre oder der Diebstahl-
Alarmanlage eingebaut werden.
Wegfahrsperre
Mit der Wegfahrsperre lässt sich der
Motor nur mit einem Schlüssel anlassen,
den das System erkennt.
Mit einem dem System nicht bekannten
Schlüssel kann der Motor zum Schutz des
Fahrzeugs vor Diebstahl nicht angelassen
werden.
Wenden Sie sich beim Auftreten einer
Störung der Wegfahrsperre an einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
lDurch nicht zugelassene
Änderungen und Modifikationen
kann die Betriebserlaubnis der
Vorrichtung erlöschen.
lBeachten Sie die folgenden Punkte,
um zu vermeiden, dass der Schlüssel
beschädigt wird:
lLassen Sie den Schlüssel nicht
fallen.
lLassen Sie den Schlüssel nicht
nass werden.
lSetzen Sie den Schlüssel keinem
Magnetfeld aus.
lSchützen Sie den Schlüssel vor
hohen Temperaturen, legen Sie
ihn bei direkter
Sonneneinstrahlung nicht auf das
Armaturenbrett oder auf die
Motorhaube.
3-54
Vor dem Losfahren
Sicherheitssystem

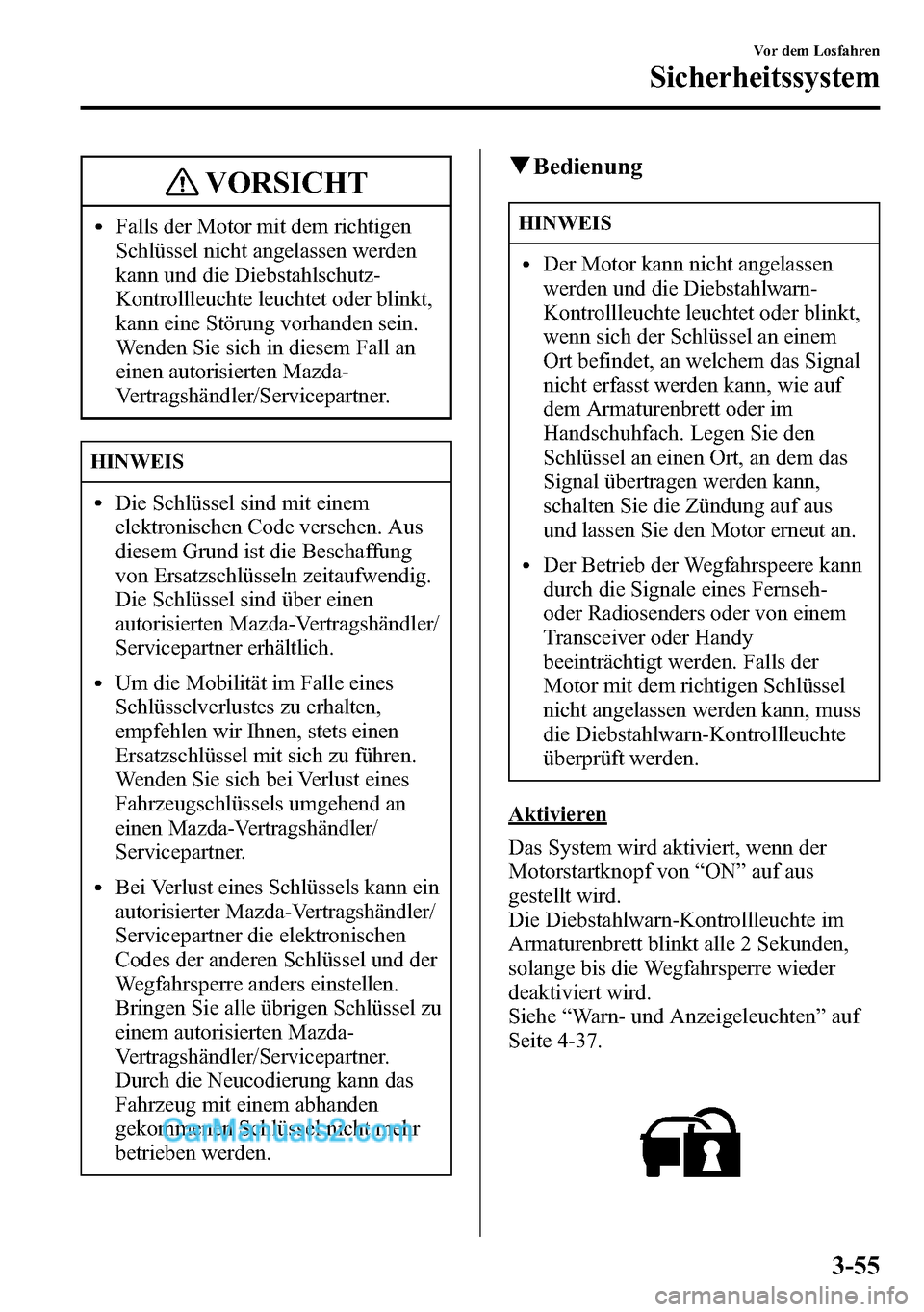

VORSICHT
lFalls der Motor mit dem richtigen
Schlüssel nicht angelassen werden
kann und die Diebstahlschutz-
Kontrollleuchte leuchtet oder blinkt,
kann eine Störung vorhanden sein.
Wenden Sie sich in diesem Fall an
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
lDie Schlüssel sind mit einem
elektronischen Code versehen. Aus
diesem Grund ist die Beschaffung
von Ersatzschlüsseln zeitaufwendig.
Die Schlüssel sind über einen
autorisierten Mazda-Vertragshändler/
Servicepartner erhältlich.
lUm die Mobilität im Falle eines
Schlüsselverlustes zu erhalten,
empfehlen wir Ihnen, stets einen
Ersatzschlüssel mit sich zu führen.
Wenden Sie sich bei Verlust eines
Fahrzeugschlüssels umgehend an
einen Mazda-Vertragshändler/
Servicepartner.
lBei Verlust eines Schlüssels kann ein
autorisierter Mazda-Vertragshändler/
Servicepartner die elektronischen
Codes der anderen Schlüssel und der
Wegfahrsperre anders einstellen.
Bringen Sie alle übrigen Schlüssel zu
einem autorisierten Mazda-
Vertragshändler/Servicepartner.
Durch die Neucodierung kann das
Fahrzeug mit einem abhanden
gekommenen Schlüssel nicht mehr
betrieben werden.
qBedienung
HINWEIS
lDer Motor kann nicht angelassen
werden und die Diebstahlwarn-
Kontrollleuchte leuchtet oder blinkt,
wenn sich der Schlüssel an einem
Ort befindet, an welchem das Signal
nicht erfasst werden kann, wie auf
dem Armaturenbrett oder im
Handschuhfach. Legen Sie den
Schlüssel an einen Ort, an dem das
Signal übertragen werden kann,
schalten Sie die Zündung auf aus
und lassen Sie den Motor erneut an.
lDer Betrieb der Wegfahrspeere kann
durch die Signale eines Fernseh-
oder Radiosenders oder von einem
Transceiver oder Handy
beeinträchtigt werden. Falls der
Motor mit dem richtigen Schlüssel
nicht angelassen werden kann, muss
die Diebstahlwarn-Kontrollleuchte
überprüft werden.
Aktivieren
Das System wird aktiviert, wenn der
Motorstartknopf von“ON”auf aus
gestellt wird.
Die Diebstahlwarn-Kontrollleuchte im
Armaturenbrett blinkt alle 2 Sekunden,
solange bis die Wegfahrsperre wieder
deaktiviert wird.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-37.
Vor dem Losfahren
Sicherheitssystem
3-55

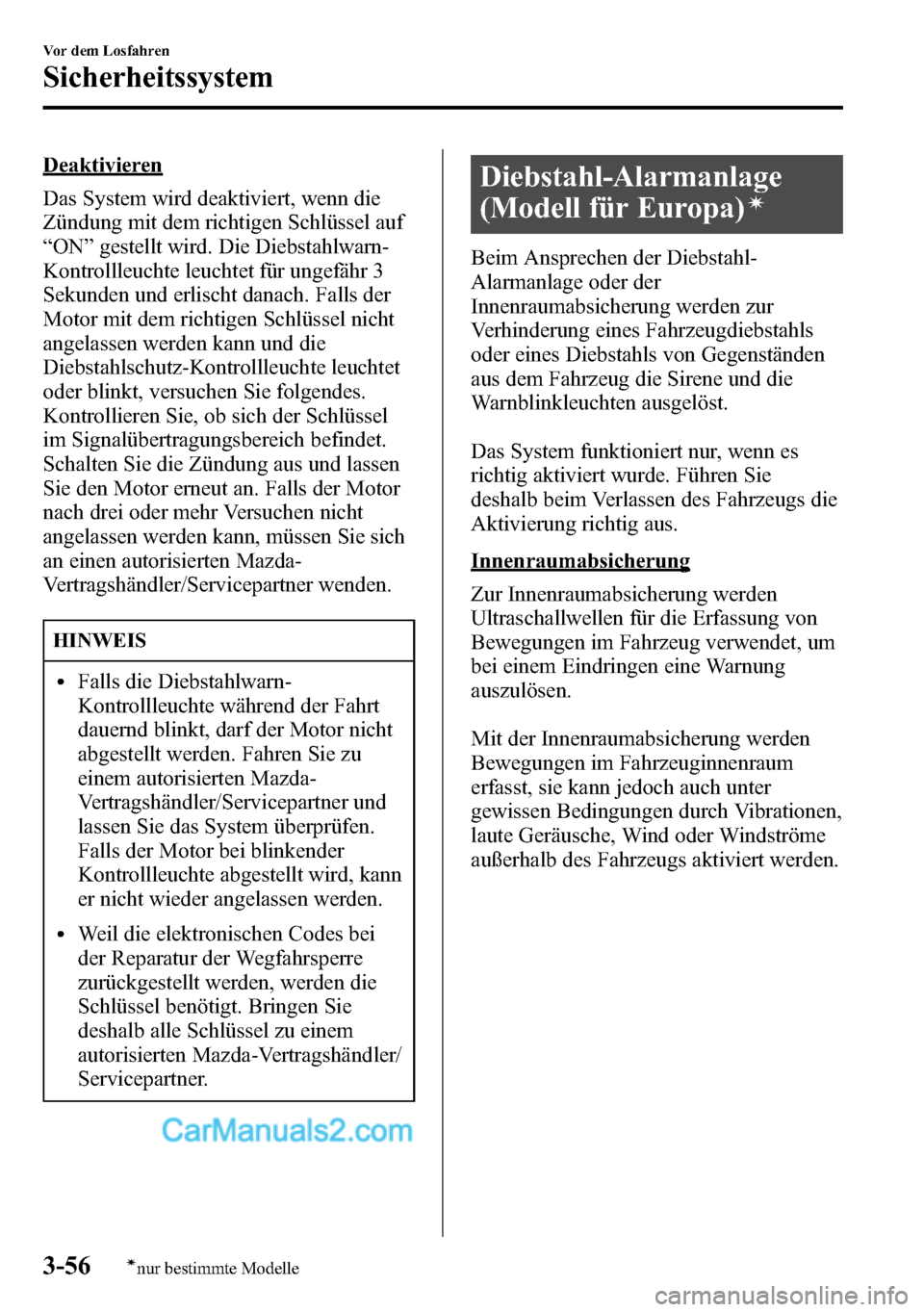

Deaktivieren
Das System wird deaktiviert, wenn die
Zündung mit dem richtigen Schlüssel auf
“ON”gestellt wird. Die Diebstahlwarn-
Kontrollleuchte leuchtet für ungefähr 3
Sekunden und erlischt danach. Falls der
Motor mit dem richtigen Schlüssel nicht
angelassen werden kann und die
Diebstahlschutz-Kontrollleuchte leuchtet
oder blinkt, versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel
im Signalübertragungsbereich befindet.
Schalten Sie die Zündung aus und lassen
Sie den Motor erneut an. Falls der Motor
nach drei oder mehr Versuchen nicht
angelassen werden kann, müssen Sie sich
an einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.
HINWEIS
lFalls die Diebstahlwarn-
Kontrollleuchte während der Fahrt
dauernd blinkt, darf der Motor nicht
abgestellt werden. Fahren Sie zu
einem autorisierten Mazda-
Vertragshändler/Servicepartner und
lassen Sie das System überprüfen.
Falls der Motor bei blinkender
Kontrollleuchte abgestellt wird, kann
er nicht wieder angelassen werden.
lWeil die elektronischen Codes bei
der Reparatur der Wegfahrsperre
zurückgestellt werden, werden die
Schlüssel benötigt. Bringen Sie
deshalb alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner.
Diebstahl-Alarmanlage
(Modell für Europa)
í
Beim Ansprechen der Diebstahl-
Alarmanlage oder der
Innenraumabsicherung werden zur
Verhinderung eines Fahrzeugdiebstahls
oder eines Diebstahls von Gegenständen
aus dem Fahrzeug die Sirene und die
Warnblinkleuchten ausgelöst.
Das System funktioniert nur, wenn es
richtig aktiviert wurde. Führen Sie
deshalb beim Verlassen des Fahrzeugs die
Aktivierung richtig aus.
Innenraumabsicherung
Zur Innenraumabsicherung werden
Ultraschallwellen für die Erfassung von
Bewegungen im Fahrzeug verwendet, um
bei einem Eindringen eine Warnung
auszulösen.
Mit der Innenraumabsicherung werden
Bewegungen im Fahrzeuginnenraum
erfasst, sie kann jedoch auch unter
gewissen Bedingungen durch Vibrationen,
laute Geräusche, Wind oder Windströme
außerhalb des Fahrzeugs aktiviert werden.
3-56
Vor dem Losfahren
ínur bestimmte Modelle
Sicherheitssystem

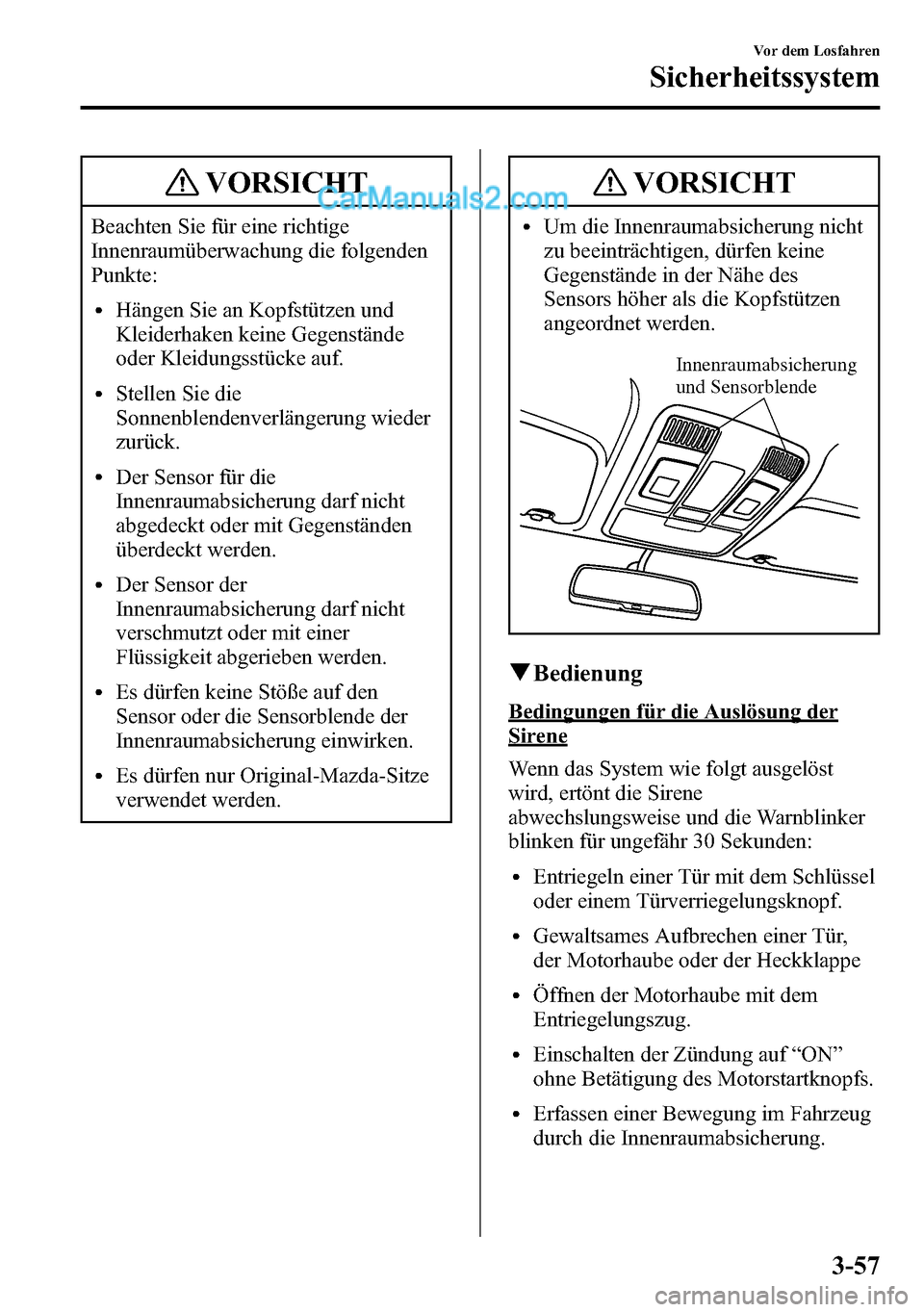

VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:
lHängen Sie an Kopfstützen und
Kleiderhaken keine Gegenstände
oder Kleidungsstücke auf.
lStellen Sie die
Sonnenblendenverlängerung wieder
zurück.
lDer Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
lDer Sensor der
Innenraumabsicherung darf nicht
verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
lEs dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
lEs dürfen nur Original-Mazda-Sitze
verwendet werden.
VORSICHT
lUm die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des
Sensors höher als die Kopfstützen
angeordnet werden.
Innenraumabsicherung
und Sensorblende
qBedienung
Bedingungen für die Auslösung der
Sirene
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:
lEntriegeln einer Tür mit dem Schlüssel
oder einem Türverriegelungsknopf.
lGewaltsames Aufbrechen einer Tür,
der Motorhaube oder der Heckklappe
lÖffnen der Motorhaube mit dem
Entriegelungszug.
lEinschalten der Zündung auf“ON”
ohne Betätigung des Motorstartknopfs.
lErfassen einer Bewegung im Fahrzeug
durch die Innenraumabsicherung.
Vor dem Losfahren
Sicherheitssystem
3-57

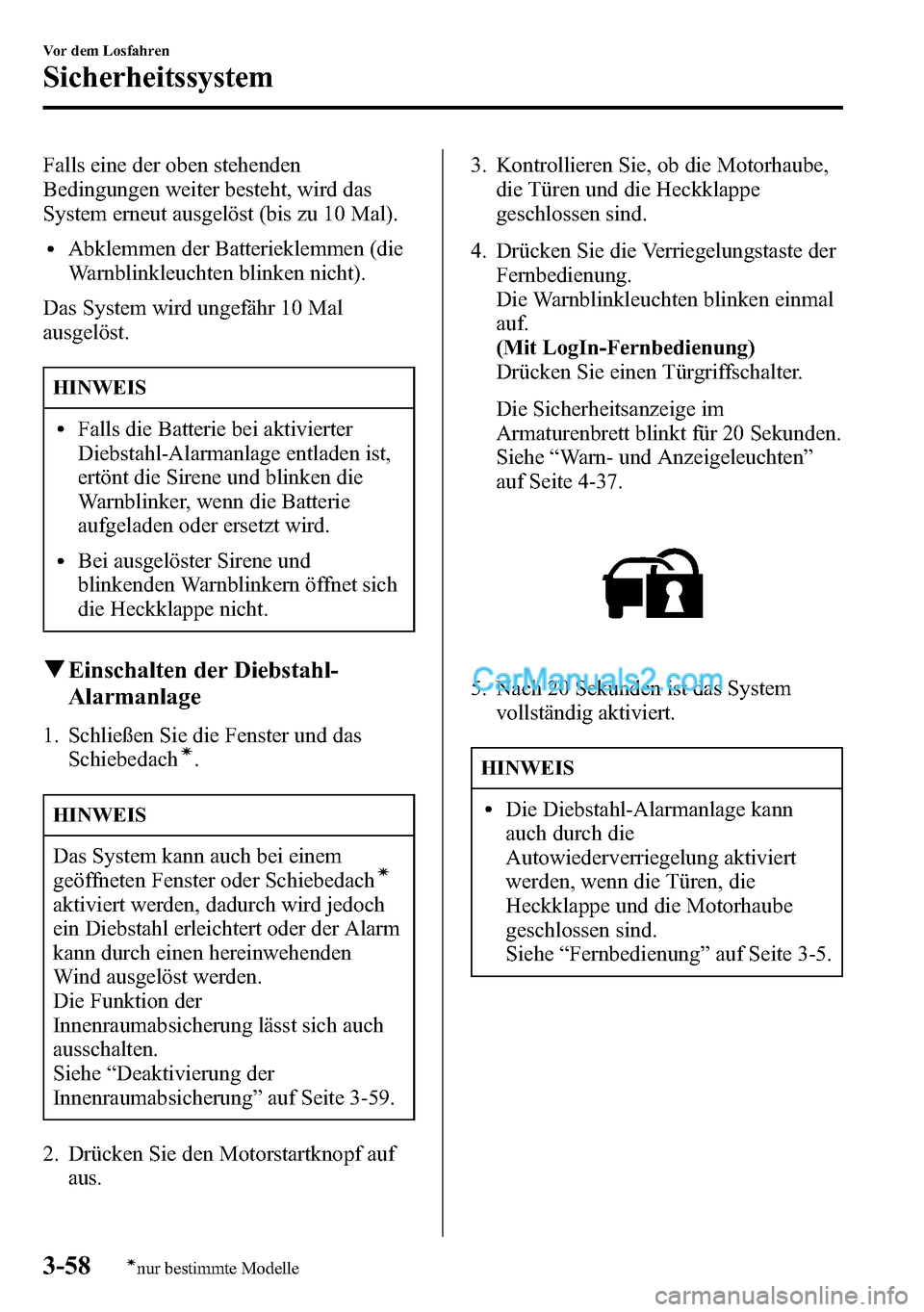

Falls eine der oben stehenden
Bedingungen weiter besteht, wird das
System erneut ausgelöst (bis zu 10 Mal).
lAbklemmen der Batterieklemmen (die
Warnblinkleuchten blinken nicht).
Das System wird ungefähr 10 Mal
ausgelöst.
HINWEIS
lFalls die Batterie bei aktivierter
Diebstahl-Alarmanlage entladen ist,
ertönt die Sirene und blinken die
Warnblinker, wenn die Batterie
aufgeladen oder ersetzt wird.
lBei ausgelöster Sirene und
blinkenden Warnblinkern öffnet sich
die Heckklappe nicht.
qEinschalten der Diebstahl-
Alarmanlage
1. Schließen Sie die Fenster und das
Schiebedachí.
HINWEIS
Das System kann auch bei einem
geöffneten Fenster oder Schiebedachí
aktiviert werden, dadurch wird jedoch
ein Diebstahl erleichtert oder der Alarm
kann durch einen hereinwehenden
Wind ausgelöst werden.
Die Funktion der
Innenraumabsicherung lässt sich auch
ausschalten.
Siehe“Deaktivierung der
Innenraumabsicherung”auf Seite 3-59.
2. Drücken Sie den Motorstartknopf auf
aus.3. Kontrollieren Sie, ob die Motorhaube,
die Türen und die Heckklappe
geschlossen sind.
4. Drücken Sie die Verriegelungstaste der
Fernbedienung.
Die Warnblinkleuchten blinken einmal
auf.
(Mit LogIn-Fernbedienung)
Drücken Sie einen Türgriffschalter.
Die Sicherheitsanzeige im
Armaturenbrett blinkt für 20 Sekunden.
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-37.
5. Nach 20 Sekunden ist das System
vollständig aktiviert.
HINWEIS
lDie Diebstahl-Alarmanlage kann
auch durch die
Autowiederverriegelung aktiviert
werden, wenn die Türen, die
Heckklappe und die Motorhaube
geschlossen sind.
Siehe“Fernbedienung”auf Seite 3-5.
3-58
Vor dem Losfahren
ínur bestimmte Modelle
Sicherheitssystem

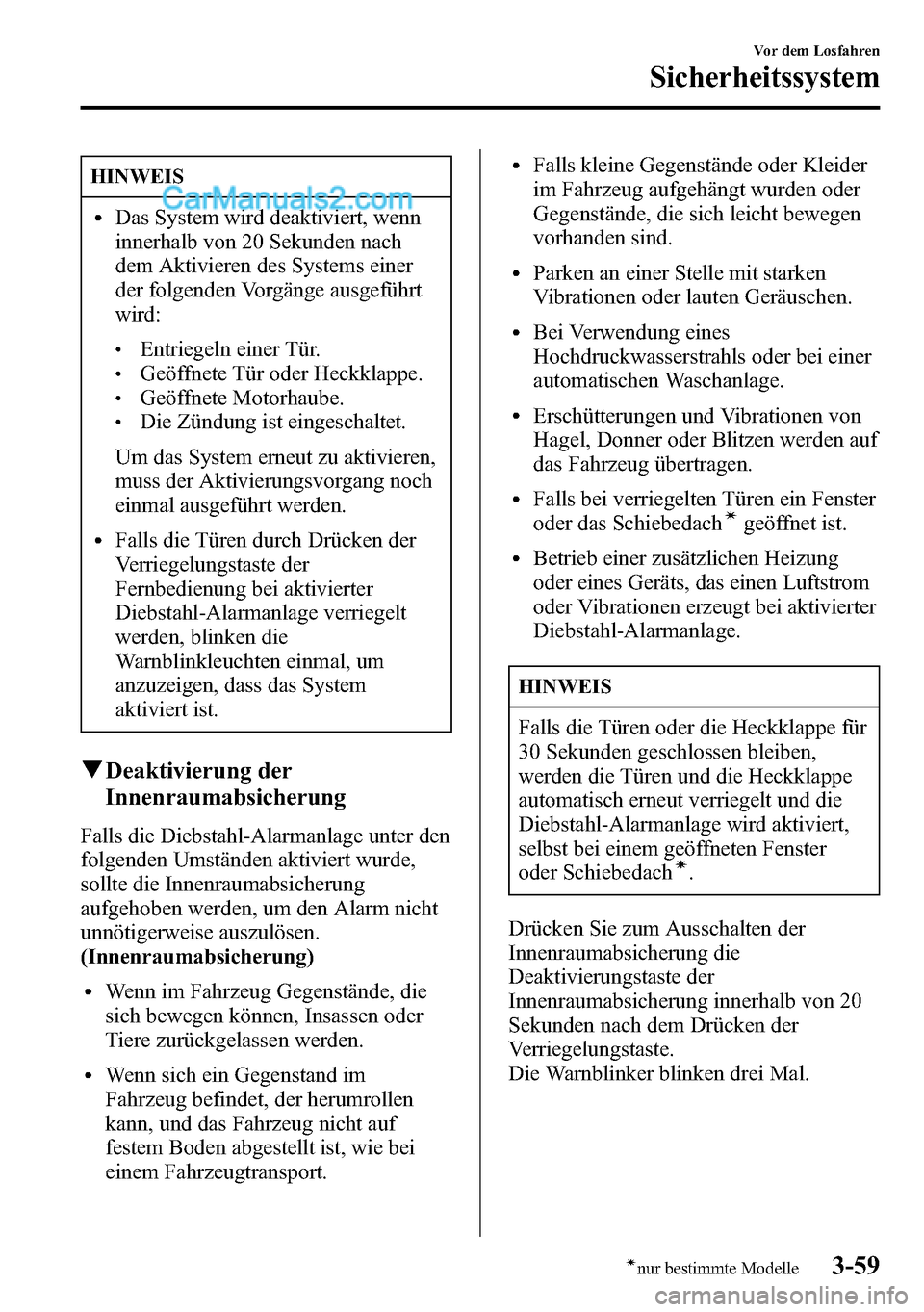

HINWEIS
lDas System wird deaktiviert, wenn
innerhalb von 20 Sekunden nach
dem Aktivieren des Systems einer
der folgenden Vorgänge ausgeführt
wird:
lEntriegeln einer Tür.lGeöffnete Tür oder Heckklappe.lGeöffnete Motorhaube.lDie Zündung ist eingeschaltet.
Um das System erneut zu aktivieren,
muss der Aktivierungsvorgang noch
einmal ausgeführt werden.
lFalls die Türen durch Drücken der
Verriegelungstaste der
Fernbedienung bei aktivierter
Diebstahl-Alarmanlage verriegelt
werden, blinken die
Warnblinkleuchten einmal, um
anzuzeigen, dass das System
aktiviert ist.
qDeaktivierung der
Innenraumabsicherung
Falls die Diebstahl-Alarmanlage unter den
folgenden Umständen aktiviert wurde,
sollte die Innenraumabsicherung
aufgehoben werden, um den Alarm nicht
unnötigerweise auszulösen.
(Innenraumabsicherung)
lWenn im Fahrzeug Gegenstände, die
sich bewegen können, Insassen oder
Tiere zurückgelassen werden.
lWenn sich ein Gegenstand im
Fahrzeug befindet, der herumrollen
kann, und das Fahrzeug nicht auf
festem Boden abgestellt ist, wie bei
einem Fahrzeugtransport.
lFalls kleine Gegenstände oder Kleider
im Fahrzeug aufgehängt wurden oder
Gegenstände, die sich leicht bewegen
vorhanden sind.
lParken an einer Stelle mit starken
Vibrationen oder lauten Geräuschen.
lBei Verwendung eines
Hochdruckwasserstrahls oder bei einer
automatischen Waschanlage.
lErschütterungen und Vibrationen von
Hagel, Donner oder Blitzen werden auf
das Fahrzeug übertragen.
lFalls bei verriegelten Türen ein Fenster
oder das Schiebedachígeöffnet ist.
lBetrieb einer zusätzlichen Heizung
oder eines Geräts, das einen Luftstrom
oder Vibrationen erzeugt bei aktivierter
Diebstahl-Alarmanlage.
HINWEIS
Falls die Türen oder die Heckklappe für
30 Sekunden geschlossen bleiben,
werden die Türen und die Heckklappe
automatisch erneut verriegelt und die
Diebstahl-Alarmanlage wird aktiviert,
selbst bei einem geöffneten Fenster
oder Schiebedach
í.
Drücken Sie zum Ausschalten der
Innenraumabsicherung die
Deaktivierungstaste der
Innenraumabsicherung innerhalb von 20
Sekunden nach dem Drücken der
Verriegelungstaste.
Die Warnblinker blinken drei Mal.
Vor dem Losfahren
Sicherheitssystem
3-59ínur bestimmte Modelle

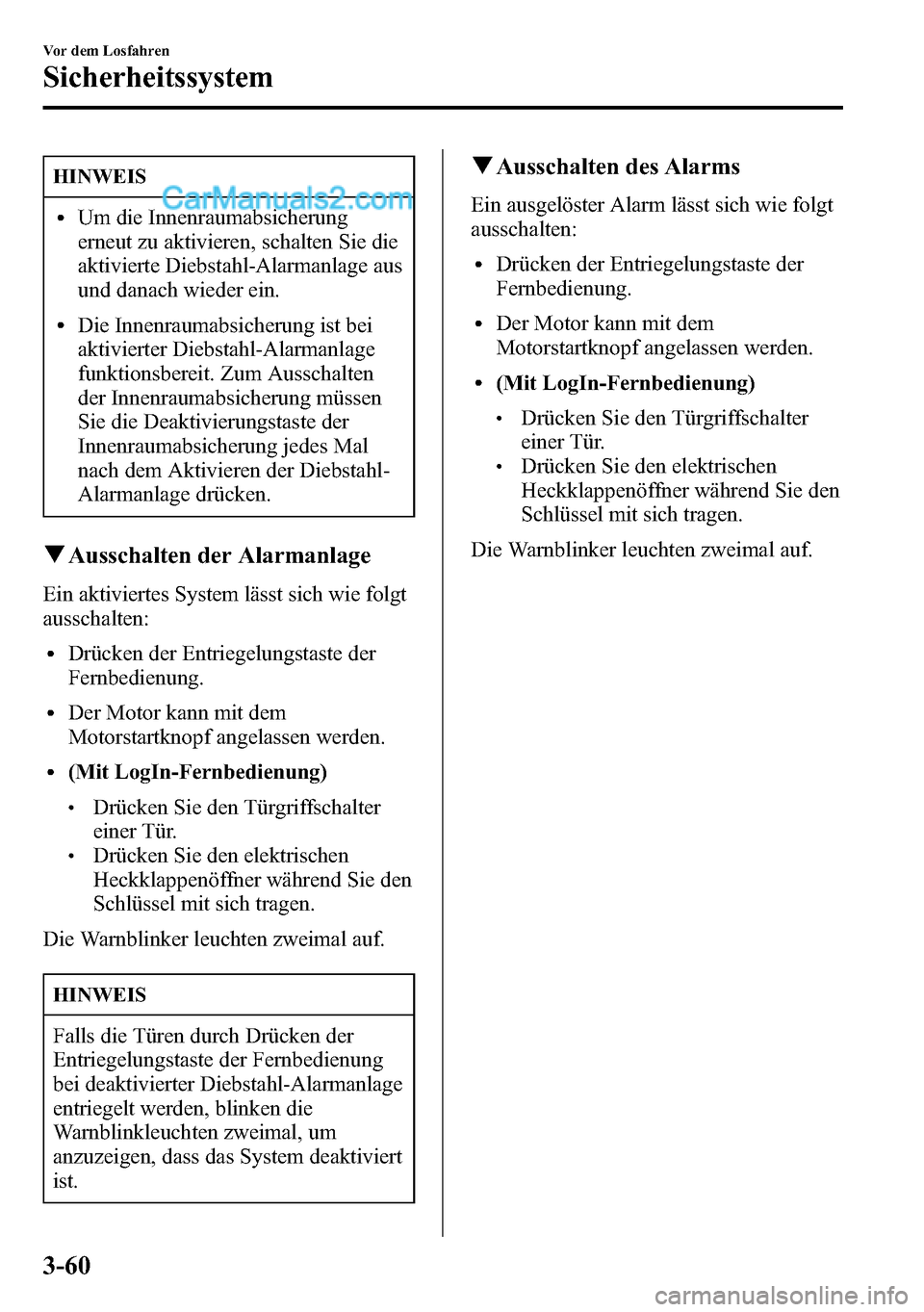

HINWEIS
lUm die Innenraumabsicherung
erneut zu aktivieren, schalten Sie die
aktivierte Diebstahl-Alarmanlage aus
und danach wieder ein.
lDie Innenraumabsicherung ist bei
aktivierter Diebstahl-Alarmanlage
funktionsbereit. Zum Ausschalten
der Innenraumabsicherung müssen
Sie die Deaktivierungstaste der
Innenraumabsicherung jedes Mal
nach dem Aktivieren der Diebstahl-
Alarmanlage drücken.
qAusschalten der Alarmanlage
Ein aktiviertes System lässt sich wie folgt
ausschalten:
lDrücken der Entriegelungstaste der
Fernbedienung.
lDer Motor kann mit dem
Motorstartknopf angelassen werden.
l(Mit LogIn-Fernbedienung)
lDrücken Sie den Türgriffschalter
einer Tür.
lDrücken Sie den elektrischen
Heckklappenöffner während Sie den
Schlüssel mit sich tragen.
Die Warnblinker leuchten zweimal auf.
HINWEIS
Falls die Türen durch Drücken der
Entriegelungstaste der Fernbedienung
bei deaktivierter Diebstahl-Alarmanlage
entriegelt werden, blinken die
Warnblinkleuchten zweimal, um
anzuzeigen, dass das System deaktiviert
ist.
qAusschalten des Alarms
Ein ausgelöster Alarm lässt sich wie folgt
ausschalten:
lDrücken der Entriegelungstaste der
Fernbedienung.
lDer Motor kann mit dem
Motorstartknopf angelassen werden.
l(Mit LogIn-Fernbedienung)
lDrücken Sie den Türgriffschalter
einer Tür.
lDrücken Sie den elektrischen
Heckklappenöffner während Sie den
Schlüssel mit sich tragen.
Die Warnblinker leuchten zweimal auf.
3-60
Vor dem Losfahren
Sicherheitssystem

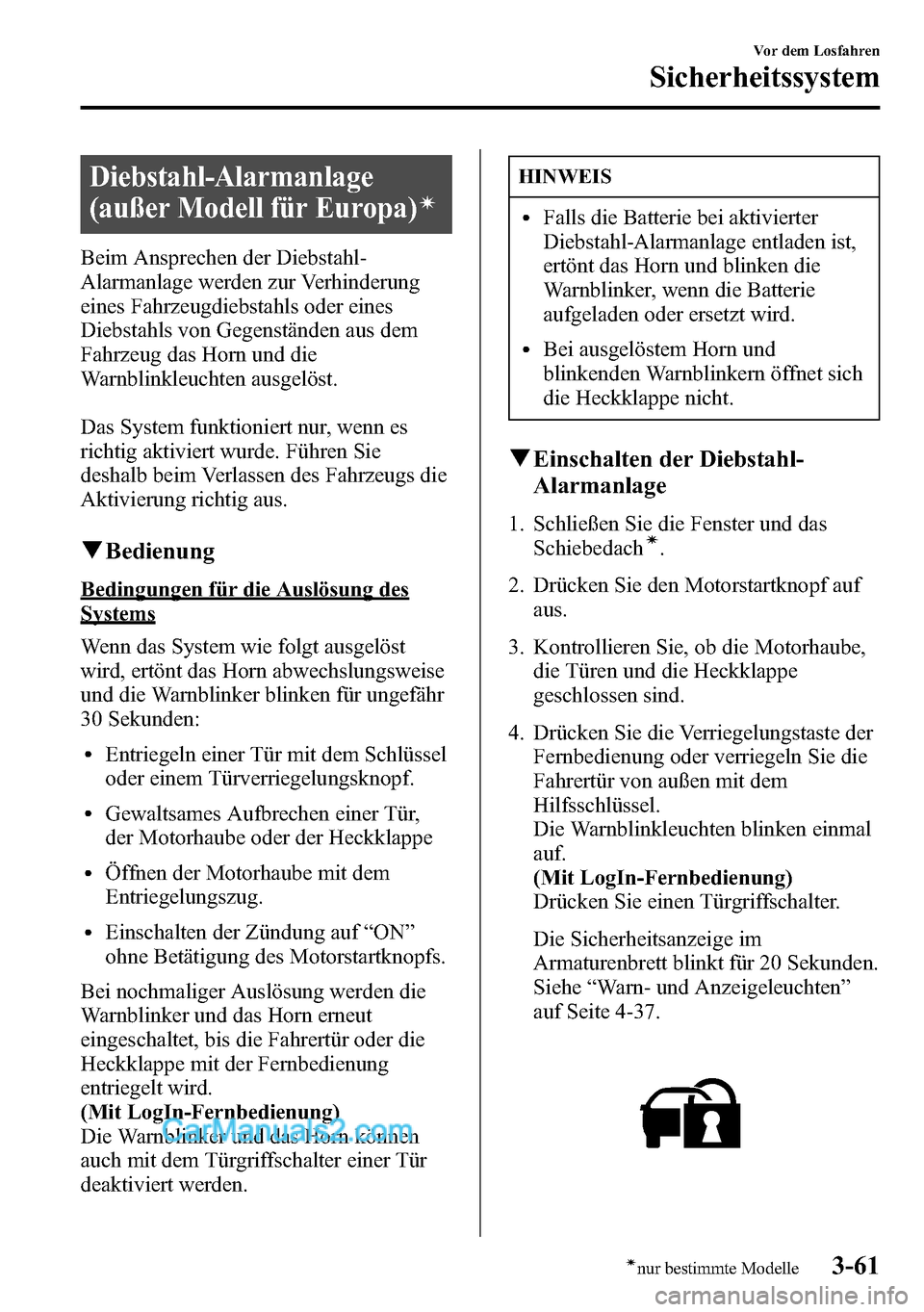

Diebstahl-Alarmanlage
(außer Modell für Europa)
í
Beim Ansprechen der Diebstahl-
Alarmanlage werden zur Verhinderung
eines Fahrzeugdiebstahls oder eines
Diebstahls von Gegenständen aus dem
Fahrzeug das Horn und die
Warnblinkleuchten ausgelöst.
Das System funktioniert nur, wenn es
richtig aktiviert wurde. Führen Sie
deshalb beim Verlassen des Fahrzeugs die
Aktivierung richtig aus.
qBedienung
Bedingungen für die Auslösung des
Systems
Wenn das System wie folgt ausgelöst
wird, ertönt das Horn abwechslungsweise
und die Warnblinker blinken für ungefähr
30 Sekunden:
lEntriegeln einer Tür mit dem Schlüssel
oder einem Türverriegelungsknopf.
lGewaltsames Aufbrechen einer Tür,
der Motorhaube oder der Heckklappe
lÖffnen der Motorhaube mit dem
Entriegelungszug.
lEinschalten der Zündung auf“ON”
ohne Betätigung des Motorstartknopfs.
Bei nochmaliger Auslösung werden die
Warnblinker und das Horn erneut
eingeschaltet, bis die Fahrertür oder die
Heckklappe mit der Fernbedienung
entriegelt wird.
(Mit LogIn-Fernbedienung)
Die Warnblinker und das Horn können
auch mit dem Türgriffschalter einer Tür
deaktiviert werden.
HINWEIS
lFalls die Batterie bei aktivierter
Diebstahl-Alarmanlage entladen ist,
ertönt das Horn und blinken die
Warnblinker, wenn die Batterie
aufgeladen oder ersetzt wird.
lBei ausgelöstem Horn und
blinkenden Warnblinkern öffnet sich
die Heckklappe nicht.
qEinschalten der Diebstahl-
Alarmanlage
1. Schließen Sie die Fenster und das
Schiebedachí.
2. Drücken Sie den Motorstartknopf auf
aus.
3. Kontrollieren Sie, ob die Motorhaube,
die Türen und die Heckklappe
geschlossen sind.
4. Drücken Sie die Verriegelungstaste der
Fernbedienung oder verriegeln Sie die
Fahrertür von außen mit dem
Hilfsschlüssel.
Die Warnblinkleuchten blinken einmal
auf.
(Mit LogIn-Fernbedienung)
Drücken Sie einen Türgriffschalter.
Die Sicherheitsanzeige im
Armaturenbrett blinkt für 20 Sekunden.
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-37.
Vor dem Losfahren
Sicherheitssystem
3-61ínur bestimmte Modelle
