MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

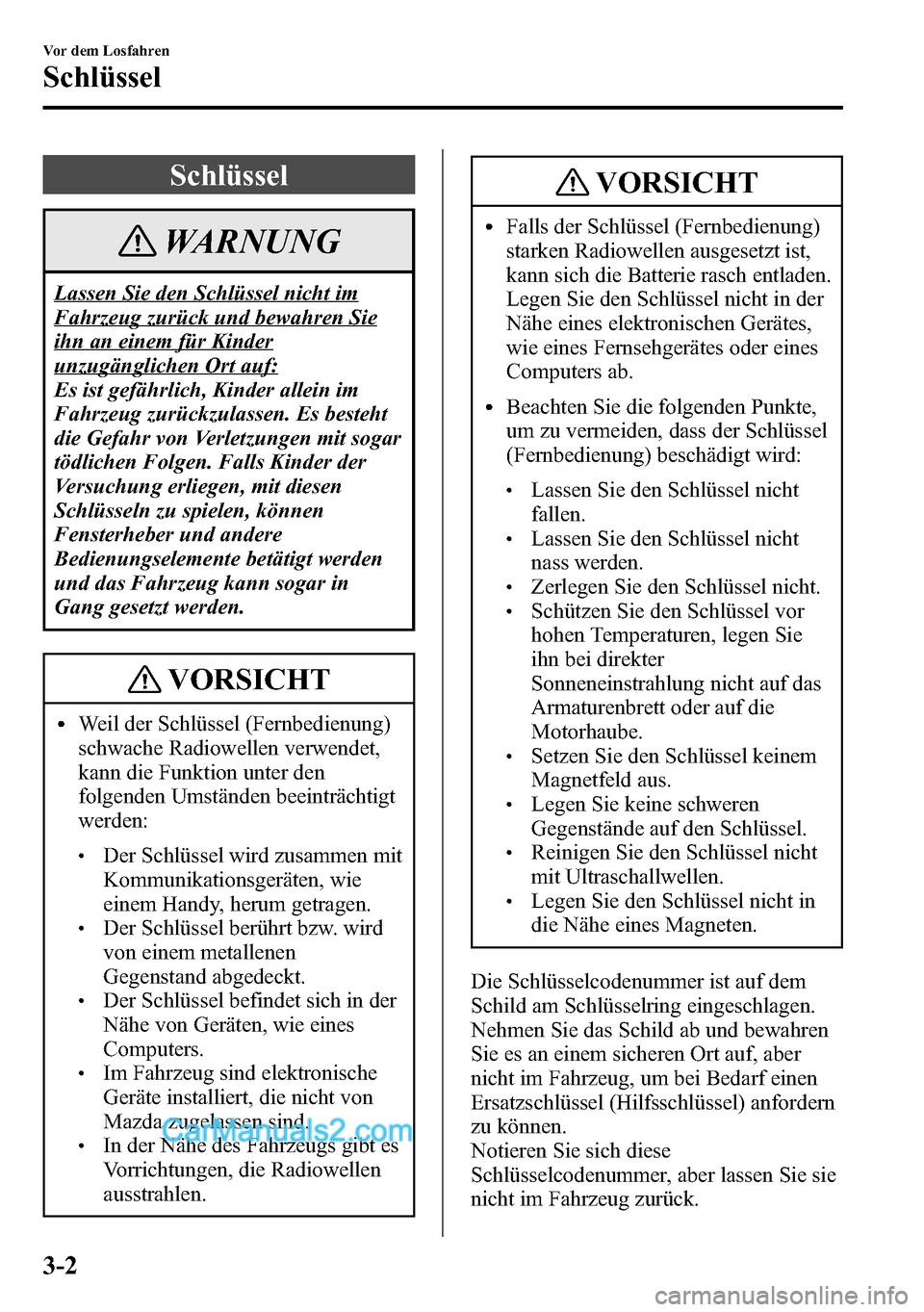

Schlüssel
WARNUNG
Lassen Sie den Schlüssel nicht im
Fahrzeug zurück und bewahren Sie
ihn an einem für Kinder
unzugänglichen Ort auf:
Es ist gefährlich, Kinder allein im
Fahrzeug zurückzulassen. Es besteht
die Gefahr von Verletzungen mit sogar
tödlichen Folgen. Falls Kinder der
Versuchung erliegen, mit diesen
Schlüsseln zu spielen, können
Fensterheber und andere
Bedienungselemente betätigt werden
und das Fahrzeug kann sogar in
Gang gesetzt werden.
VORSICHT
lWeil der Schlüssel (Fernbedienung)
schwache Radiowellen verwendet,
kann die Funktion unter den
folgenden Umständen beeinträchtigt
werden:
lDer Schlüssel wird zusammen mit
Kommunikationsgeräten, wie
einem Handy, herum getragen.
lDer Schlüssel berührt bzw. wird
von einem metallenen
Gegenstand abgedeckt.
lDer Schlüssel befindet sich in der
Nähe von Geräten, wie eines
Computers.
lIm Fahrzeug sind elektronische
Geräte installiert, die nicht von
Mazda zugelassen sind.
lIn der Nähe des Fahrzeugs gibt es
Vorrichtungen, die Radiowellen
ausstrahlen.
VORSICHT
lFalls der Schlüssel (Fernbedienung)
starken Radiowellen ausgesetzt ist,
kann sich die Batterie rasch entladen.
Legen Sie den Schlüssel nicht in der
Nähe eines elektronischen Gerätes,
wie eines Fernsehgerätes oder eines
Computers ab.
lBeachten Sie die folgenden Punkte,
um zu vermeiden, dass der Schlüssel
(Fernbedienung) beschädigt wird:
lLassen Sie den Schlüssel nicht
fallen.
lLassen Sie den Schlüssel nicht
nass werden.
lZerlegen Sie den Schlüssel nicht.lSchützen Sie den Schlüssel vor
hohen Temperaturen, legen Sie
ihn bei direkter
Sonneneinstrahlung nicht auf das
Armaturenbrett oder auf die
Motorhaube.
lSetzen Sie den Schlüssel keinem
Magnetfeld aus.
lLegen Sie keine schweren
Gegenstände auf den Schlüssel.
lReinigen Sie den Schlüssel nicht
mit Ultraschallwellen.
lLegen Sie den Schlüssel nicht in
die Nähe eines Magneten.
Die Schlüsselcodenummer ist auf dem
Schild am Schlüsselring eingeschlagen.
Nehmen Sie das Schild ab und bewahren
Sie es an einem sicheren Ort auf, aber
nicht im Fahrzeug, um bei Bedarf einen
Ersatzschlüssel (Hilfsschlüssel) anfordern
zu können.
Notieren Sie sich diese
Schlüsselcodenummer, aber lassen Sie sie
nicht im Fahrzeug zurück.
3-2
Vor dem Losfahren
Schlüssel

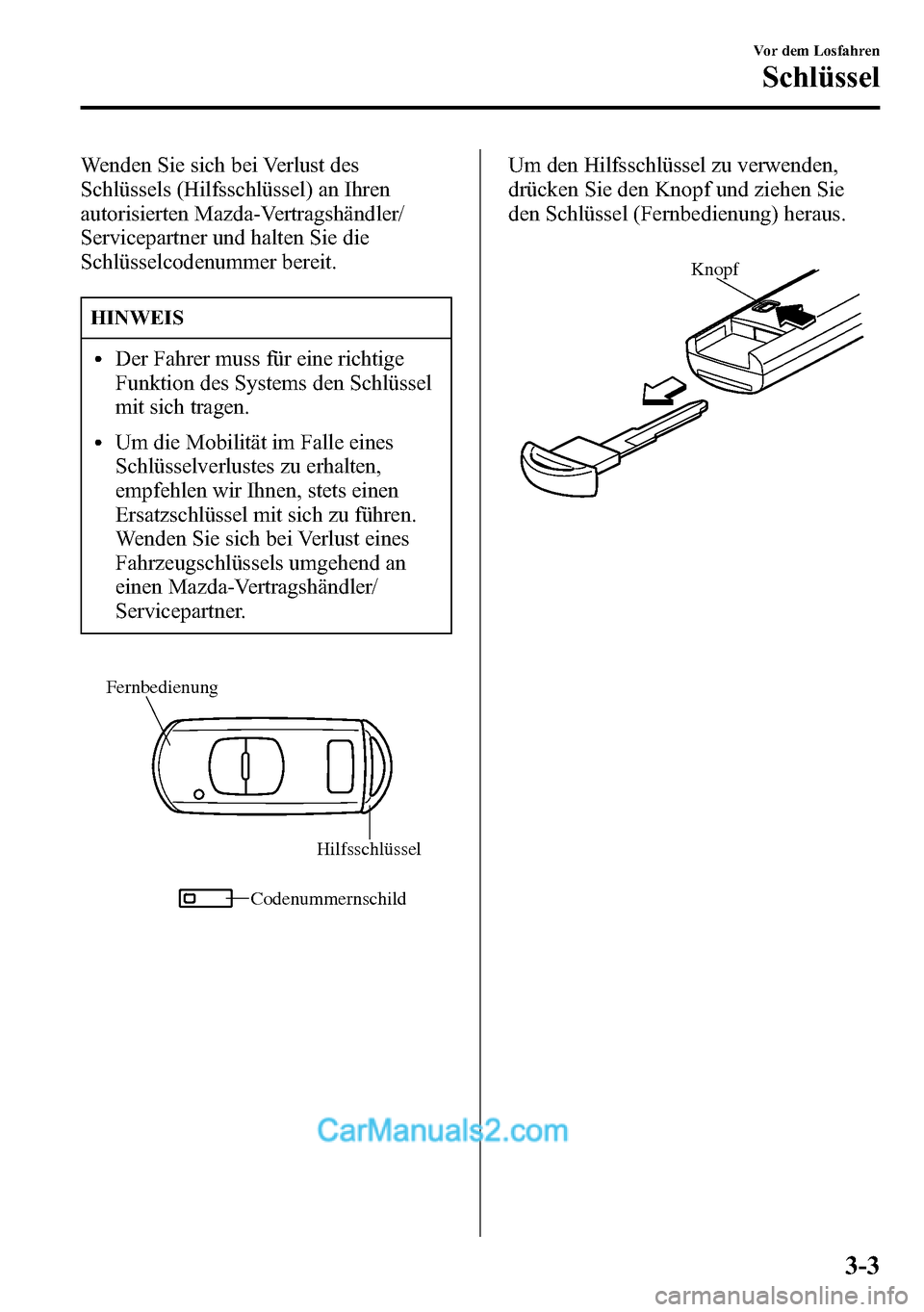

Wenden Sie sich bei Verlust des
Schlüssels (Hilfsschlüssel) an Ihren
autorisierten Mazda-Vertragshändler/
Servicepartner und halten Sie die
Schlüsselcodenummer bereit.
HINWEIS
lDer Fahrer muss für eine richtige
Funktion des Systems den Schlüssel
mit sich tragen.
lUm die Mobilität im Falle eines
Schlüsselverlustes zu erhalten,
empfehlen wir Ihnen, stets einen
Ersatzschlüssel mit sich zu führen.
Wenden Sie sich bei Verlust eines
Fahrzeugschlüssels umgehend an
einen Mazda-Vertragshändler/
Servicepartner.
Hilfsschlüssel
Codenummernschild
Fernbedienung
Um den Hilfsschlüssel zu verwenden,
drücken Sie den Knopf und ziehen Sie
den Schlüssel (Fernbedienung) heraus.
Knopf
Vor dem Losfahren
Schlüssel
3-3

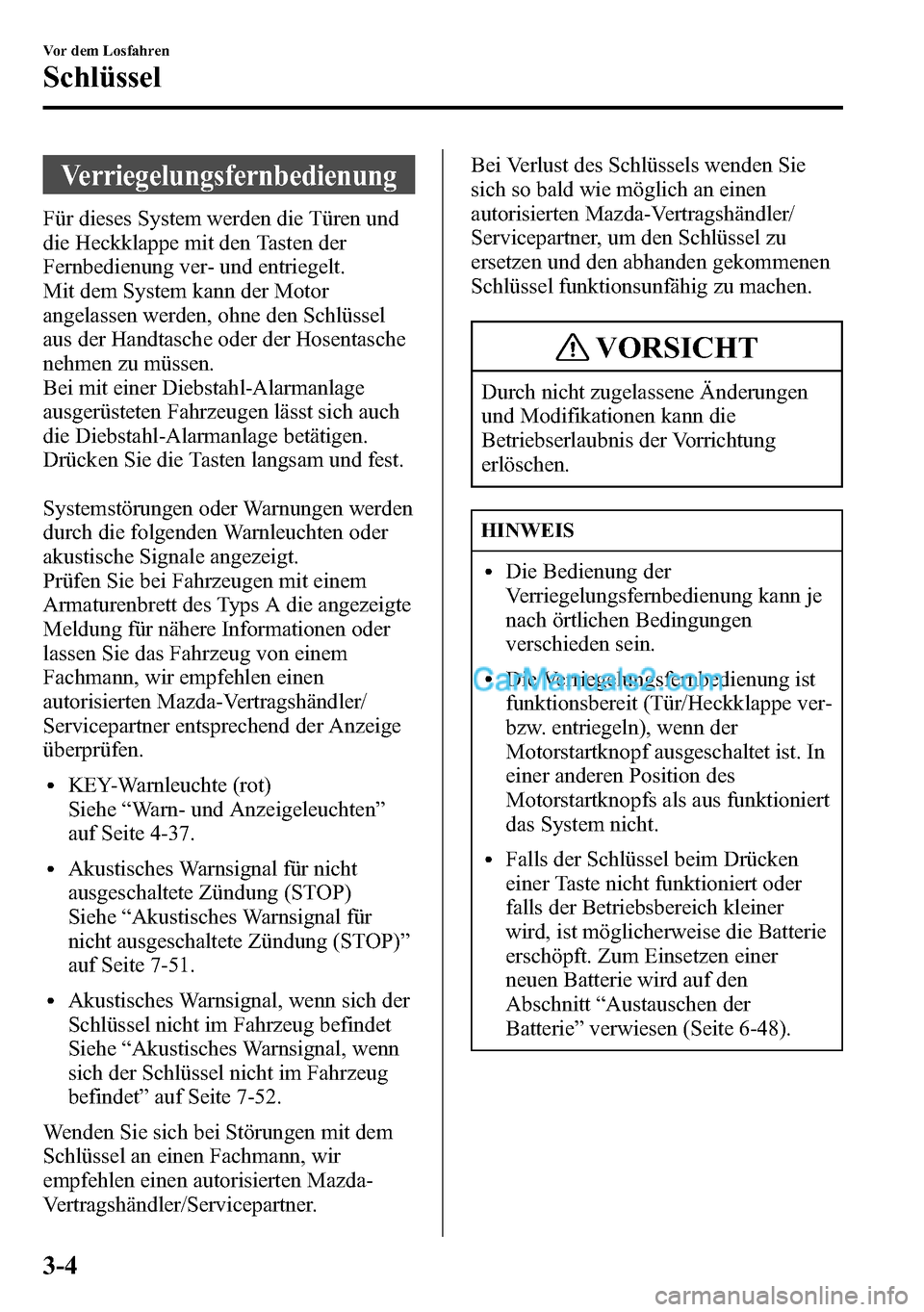

Verriegelungsfernbedienung
Für dieses System werden die Türen und
die Heckklappe mit den Tasten der
Fernbedienung ver- und entriegelt.
Mit dem System kann der Motor
angelassen werden, ohne den Schlüssel
aus der Handtasche oder der Hosentasche
nehmen zu müssen.
Bei mit einer Diebstahl-Alarmanlage
ausgerüsteten Fahrzeugen lässt sich auch
die Diebstahl-Alarmanlage betätigen.
Drücken Sie die Tasten langsam und fest.
Systemstörungen oder Warnungen werden
durch die folgenden Warnleuchten oder
akustische Signale angezeigt.
Prüfen Sie bei Fahrzeugen mit einem
Armaturenbrett des Typs A die angezeigte
Meldung für nähere Informationen oder
lassen Sie das Fahrzeug von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner entsprechend der Anzeige
überprüfen.
lKEY-Warnleuchte (rot)
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-37.
lAkustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
Siehe“Akustisches Warnsignal für
nicht ausgeschaltete Zündung (STOP)”
auf Seite 7-51.
lAkustisches Warnsignal, wenn sich der
Schlüssel nicht im Fahrzeug befindet
Siehe“Akustisches Warnsignal, wenn
sich der Schlüssel nicht im Fahrzeug
befindet”auf Seite 7-52.
Wenden Sie sich bei Störungen mit dem
Schlüssel an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.Bei Verlust des Schlüssels wenden Sie
sich so bald wie möglich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner, um den Schlüssel zu
ersetzen und den abhanden gekommenen
Schlüssel funktionsunfähig zu machen.
VORSICHT
Durch nicht zugelassene Änderungen
und Modifikationen kann die
Betriebserlaubnis der Vorrichtung
erlöschen.
HINWEIS
lDie Bedienung der
Verriegelungsfernbedienung kann je
nach örtlichen Bedingungen
verschieden sein.
lDie Verriegelungsfernbedienung ist
funktionsbereit (Tür/Heckklappe ver-
bzw. entriegeln), wenn der
Motorstartknopf ausgeschaltet ist. In
einer anderen Position des
Motorstartknopfs als aus funktioniert
das System nicht.
lFalls der Schlüssel beim Drücken
einer Taste nicht funktioniert oder
falls der Betriebsbereich kleiner
wird, ist möglicherweise die Batterie
erschöpft. Zum Einsetzen einer
neuen Batterie wird auf den
Abschnitt“Austauschen der
Batterie”verwiesen (Seite 6-48).
3-4
Vor dem Losfahren
Schlüssel

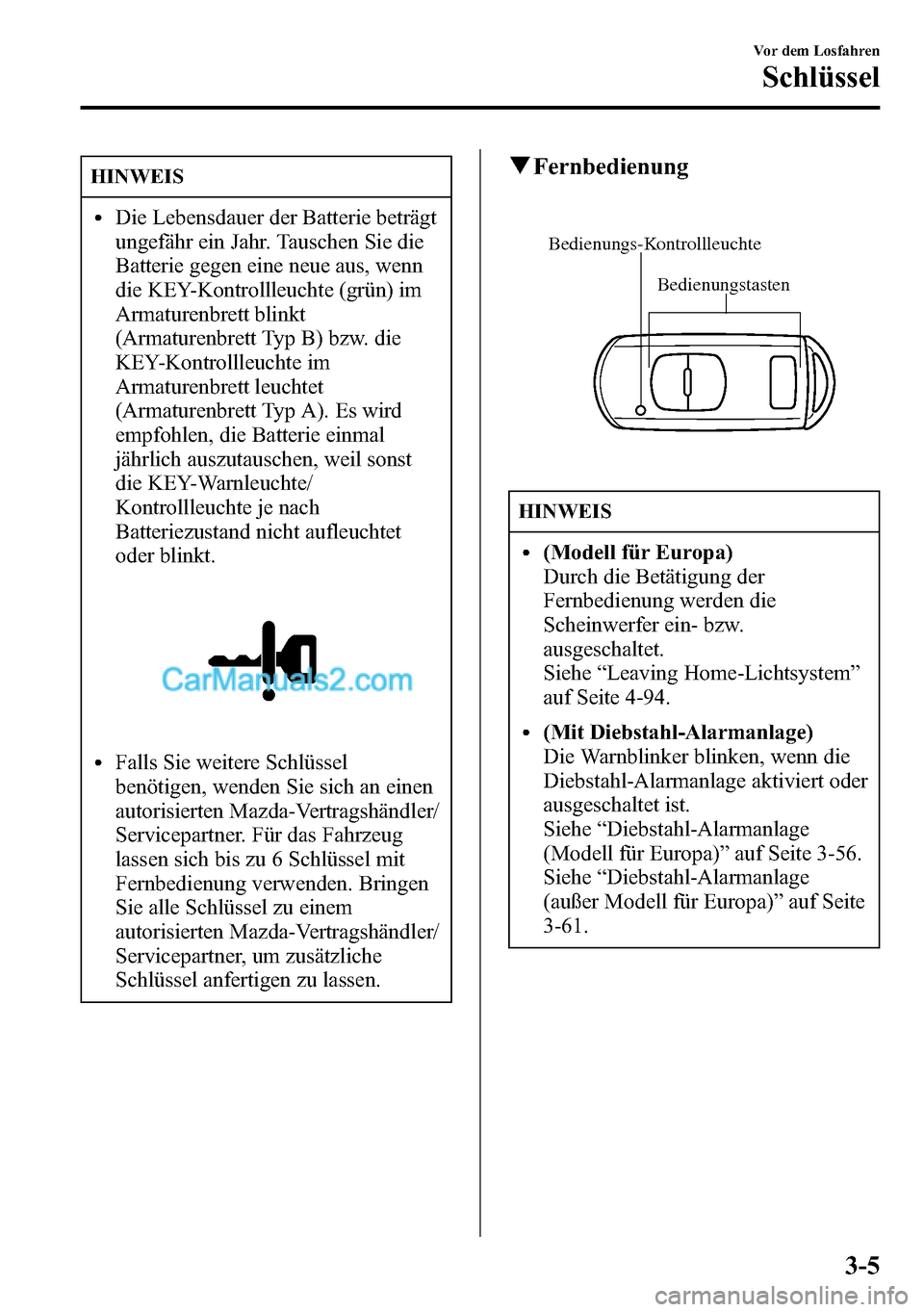

HINWEIS
lDie Lebensdauer der Batterie beträgt
ungefähr ein Jahr. Tauschen Sie die
Batterie gegen eine neue aus, wenn
die KEY-Kontrollleuchte (grün) im
Armaturenbrett blinkt
(Armaturenbrett Typ B) bzw. die
KEY-Kontrollleuchte im
Armaturenbrett leuchtet
(Armaturenbrett Typ A). Es wird
empfohlen, die Batterie einmal
jährlich auszutauschen, weil sonst
die KEY-Warnleuchte/
Kontrollleuchte je nach
Batteriezustand nicht aufleuchtet
oder blinkt.
lFalls Sie weitere Schlüssel
benötigen, wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Für das Fahrzeug
lassen sich bis zu 6 Schlüssel mit
Fernbedienung verwenden. Bringen
Sie alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner, um zusätzliche
Schlüssel anfertigen zu lassen.
qFernbedienung
Bedienungstasten Bedienungs-Kontrollleuchte
HINWEIS
l(Modell für Europa)
Durch die Betätigung der
Fernbedienung werden die
Scheinwerfer ein- bzw.
ausgeschaltet.
Siehe“Leaving Home-Lichtsystem”
auf Seite 4-94.
l(Mit Diebstahl-Alarmanlage)
Die Warnblinker blinken, wenn die
Diebstahl-Alarmanlage aktiviert oder
ausgeschaltet ist.
Siehe“Diebstahl-Alarmanlage
(Modell für Europa)”auf Seite 3-56.
Siehe“Diebstahl-Alarmanlage
(außer Modell für Europa)”auf Seite
3-61.
Vor dem Losfahren
Schlüssel
3-5

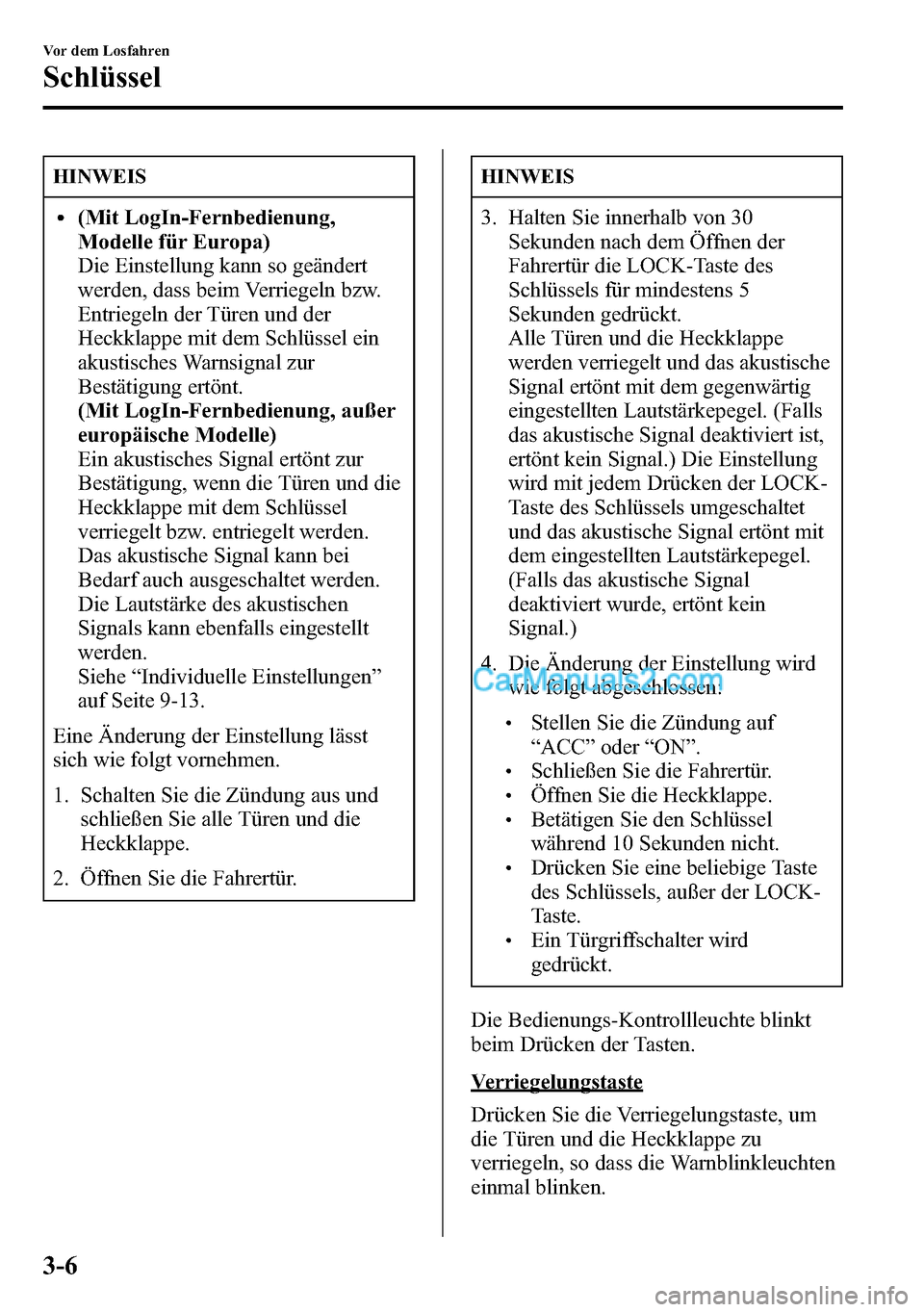

HINWEIS
l(Mit LogIn-Fernbedienung,
Modelle für Europa)
Die Einstellung kann so geändert
werden, dass beim Verriegeln bzw.
Entriegeln der Türen und der
Heckklappe mit dem Schlüssel ein
akustisches Warnsignal zur
Bestätigung ertönt.
(Mit LogIn-Fernbedienung, außer
europäische Modelle)
Ein akustisches Signal ertönt zur
Bestätigung, wenn die Türen und die
Heckklappe mit dem Schlüssel
verriegelt bzw. entriegelt werden.
Das akustische Signal kann bei
Bedarf auch ausgeschaltet werden.
Die Lautstärke des akustischen
Signals kann ebenfalls eingestellt
werden.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
Eine Änderung der Einstellung lässt
sich wie folgt vornehmen.
1. Schalten Sie die Zündung aus und
schließen Sie alle Türen und die
Heckklappe.
2. Öffnen Sie die Fahrertür.
HINWEIS
3. Halten Sie innerhalb von 30
Sekunden nach dem Öffnen der
Fahrertür die LOCK-Taste des
Schlüssels für mindestens 5
Sekunden gedrückt.
Alle Türen und die Heckklappe
werden verriegelt und das akustische
Signal ertönt mit dem gegenwärtig
eingestellten Lautstärkepegel. (Falls
das akustische Signal deaktiviert ist,
ertönt kein Signal.) Die Einstellung
wird mit jedem Drücken der LOCK-
Taste des Schlüssels umgeschaltet
und das akustische Signal ertönt mit
dem eingestellten Lautstärkepegel.
(Falls das akustische Signal
deaktiviert wurde, ertönt kein
Signal.)
4. Die Änderung der Einstellung wird
wie folgt abgeschlossen:
lStellen Sie die Zündung auf
“ACC”oder“ON”.
lSchließen Sie die Fahrertür.lÖffnen Sie die Heckklappe.lBetätigen Sie den Schlüssel
während 10 Sekunden nicht.
lDrücken Sie eine beliebige Taste
des Schlüssels, außer der LOCK-
Taste.
lEin Türgriffschalter wird
gedrückt.
Die Bedienungs-Kontrollleuchte blinkt
beim Drücken der Tasten.
Verriegelungstaste
Drücken Sie die Verriegelungstaste, um
die Türen und die Heckklappe zu
verriegeln, so dass die Warnblinkleuchten
einmal blinken.
3-6
Vor dem Losfahren
Schlüssel

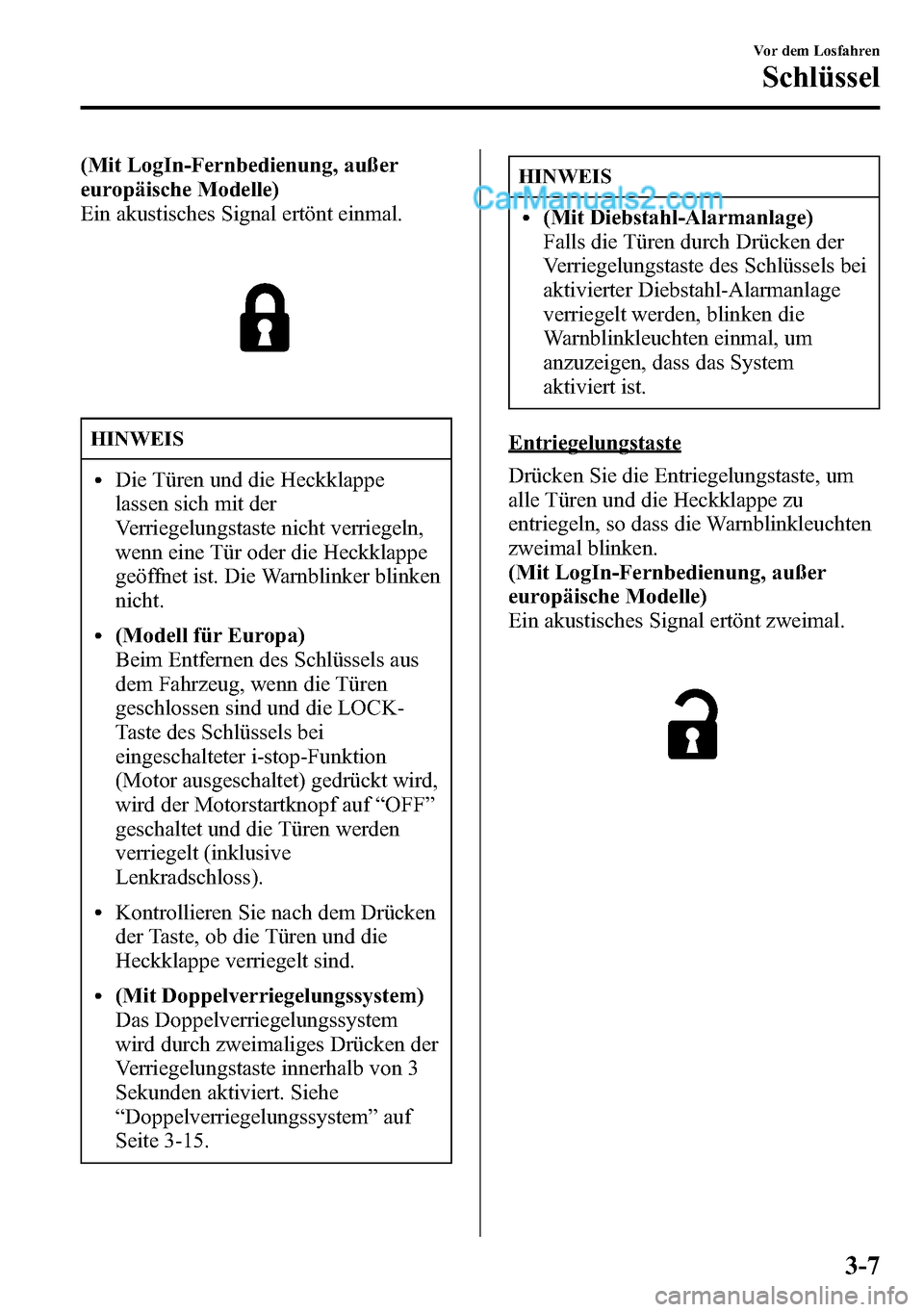

(Mit LogIn-Fernbedienung, außer
europäische Modelle)
Ein akustisches Signal ertönt einmal.
HINWEIS
lDie Türen und die Heckklappe
lassen sich mit der
Verriegelungstaste nicht verriegeln,
wenn eine Tür oder die Heckklappe
geöffnet ist. Die Warnblinker blinken
nicht.
l(Modell für Europa)
Beim Entfernen des Schlüssels aus
dem Fahrzeug, wenn die Türen
geschlossen sind und die LOCK-
Taste des Schlüssels bei
eingeschalteter i-stop-Funktion
(Motor ausgeschaltet) gedrückt wird,
wird der Motorstartknopf auf“OFF”
geschaltet und die Türen werden
verriegelt (inklusive
Lenkradschloss).
lKontrollieren Sie nach dem Drücken
der Taste, ob die Türen und die
Heckklappe verriegelt sind.
l(Mit Doppelverriegelungssystem)
Das Doppelverriegelungssystem
wird durch zweimaliges Drücken der
Verriegelungstaste innerhalb von 3
Sekunden aktiviert. Siehe
“Doppelverriegelungssystem”auf
Seite 3-15.
HINWEIS
l(Mit Diebstahl-Alarmanlage)
Falls die Türen durch Drücken der
Verriegelungstaste des Schlüssels bei
aktivierter Diebstahl-Alarmanlage
verriegelt werden, blinken die
Warnblinkleuchten einmal, um
anzuzeigen, dass das System
aktiviert ist.
Entriegelungstaste
Drücken Sie die Entriegelungstaste, um
alle Türen und die Heckklappe zu
entriegeln, so dass die Warnblinkleuchten
zweimal blinken.
(Mit LogIn-Fernbedienung, außer
europäische Modelle)
Ein akustisches Signal ertönt zweimal.
Vor dem Losfahren
Schlüssel
3-7

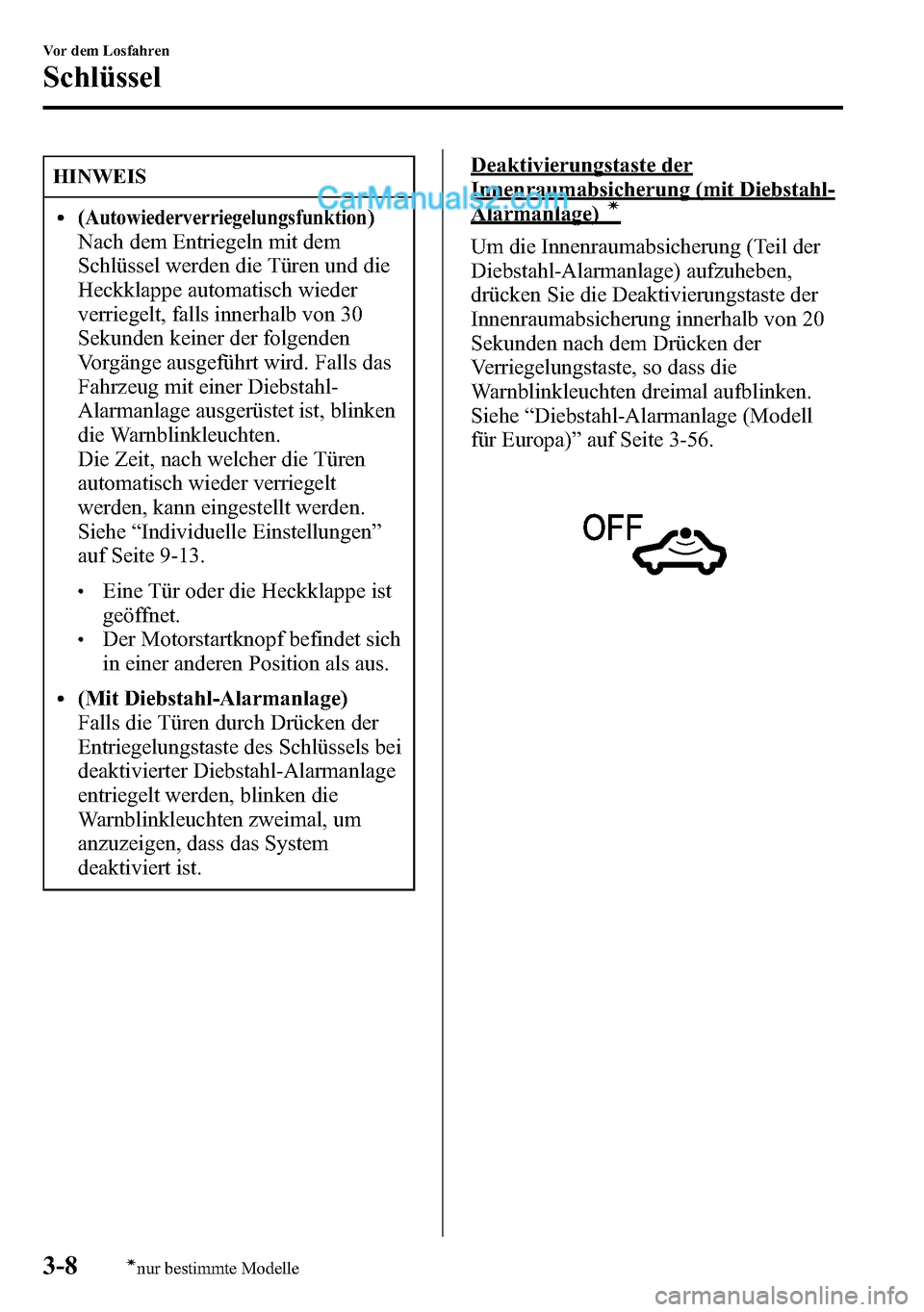

HINWEIS
l(Autowiederverriegelungsfunktion)
Nach dem Entriegeln mit dem
Schlüssel werden die Türen und die
Heckklappe automatisch wieder
verriegelt, falls innerhalb von 30
Sekunden keiner der folgenden
Vorgänge ausgeführt wird. Falls das
Fahrzeug mit einer Diebstahl-
Alarmanlage ausgerüstet ist, blinken
die Warnblinkleuchten.
Die Zeit, nach welcher die Türen
automatisch wieder verriegelt
werden, kann eingestellt werden.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
lEine Tür oder die Heckklappe ist
geöffnet.
lDer Motorstartknopf befindet sich
in einer anderen Position als aus.
l(Mit Diebstahl-Alarmanlage)
Falls die Türen durch Drücken der
Entriegelungstaste des Schlüssels bei
deaktivierter Diebstahl-Alarmanlage
entriegelt werden, blinken die
Warnblinkleuchten zweimal, um
anzuzeigen, dass das System
deaktiviert ist.
Deaktivierungstaste der
Innenraumabsicherung (mit Diebstahl-
Alarmanlage)í
Um die Innenraumabsicherung (Teil der
Diebstahl-Alarmanlage) aufzuheben,
drücken Sie die Deaktivierungstaste der
Innenraumabsicherung innerhalb von 20
Sekunden nach dem Drücken der
Verriegelungstaste, so dass die
Warnblinkleuchten dreimal aufblinken.
Siehe“Diebstahl-Alarmanlage (Modell
für Europa)”auf Seite 3-56.
3-8
Vor dem Losfahren
ínur bestimmte Modelle
Schlüssel

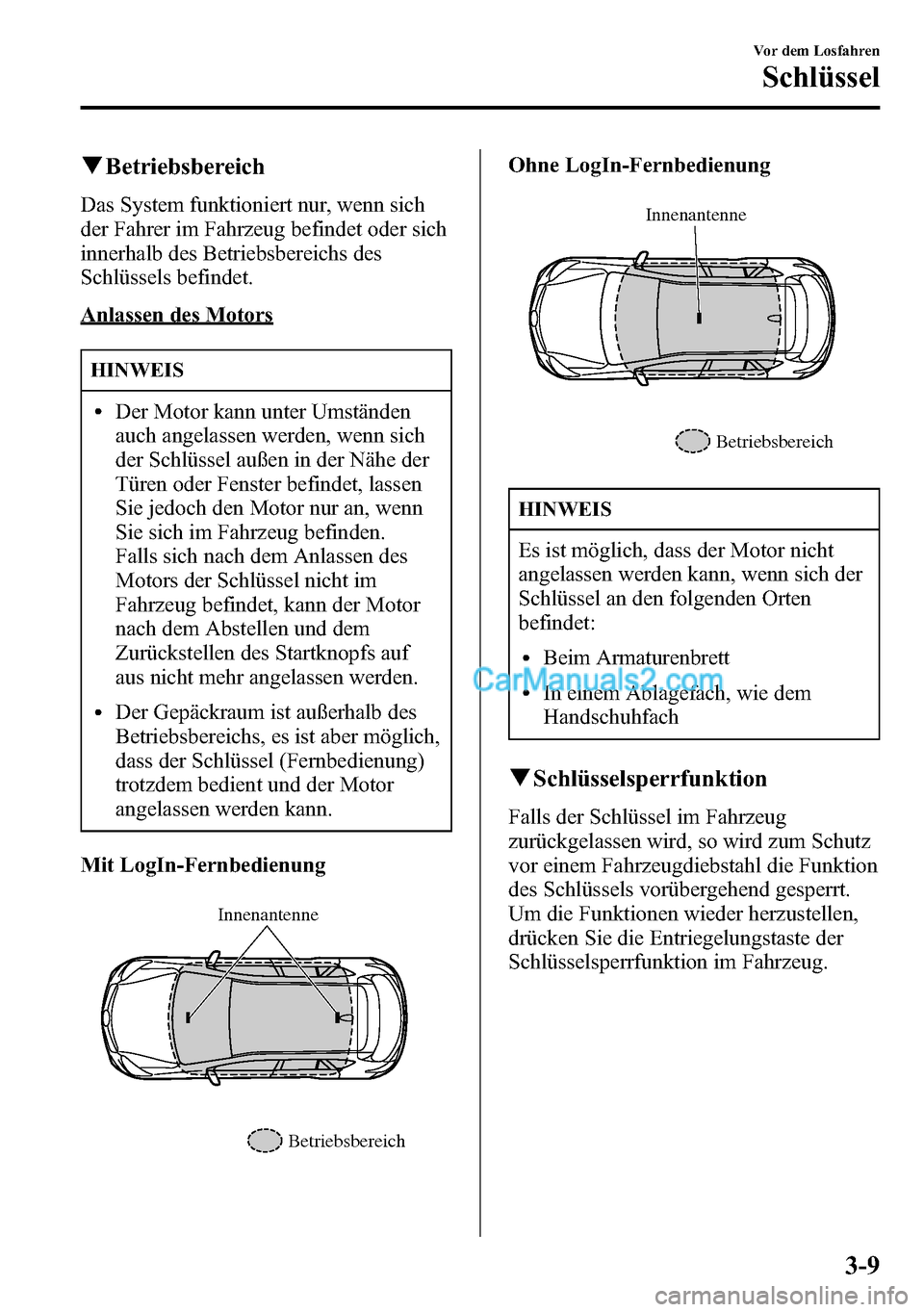

qBetriebsbereich
Das System funktioniert nur, wenn sich
der Fahrer im Fahrzeug befindet oder sich
innerhalb des Betriebsbereichs des
Schlüssels befindet.
Anlassen des Motors
HINWEIS
lDer Motor kann unter Umständen
auch angelassen werden, wenn sich
der Schlüssel außen in der Nähe der
Türen oder Fenster befindet, lassen
Sie jedoch den Motor nur an, wenn
Sie sich im Fahrzeug befinden.
Falls sich nach dem Anlassen des
Motors der Schlüssel nicht im
Fahrzeug befindet, kann der Motor
nach dem Abstellen und dem
Zurückstellen des Startknopfs auf
aus nicht mehr angelassen werden.
lDer Gepäckraum ist außerhalb des
Betriebsbereichs, es ist aber möglich,
dass der Schlüssel (Fernbedienung)
trotzdem bedient und der Motor
angelassen werden kann.
Mit LogIn-Fernbedienung
Innenantenne
Betriebsbereich
Ohne LogIn-Fernbedienung
Innenantenne
Betriebsbereich
HINWEIS
Es ist möglich, dass der Motor nicht
angelassen werden kann, wenn sich der
Schlüssel an den folgenden Orten
befindet:
lBeim Armaturenbrett
lIn einem Ablagefach, wie dem
Handschuhfach
qSchlüsselsperrfunktion
Falls der Schlüssel im Fahrzeug
zurückgelassen wird, so wird zum Schutz
vor einem Fahrzeugdiebstahl die Funktion
des Schlüssels vorübergehend gesperrt.
Um die Funktionen wieder herzustellen,
drücken Sie die Entriegelungstaste der
Schlüsselsperrfunktion im Fahrzeug.
Vor dem Losfahren
Schlüssel
3-9

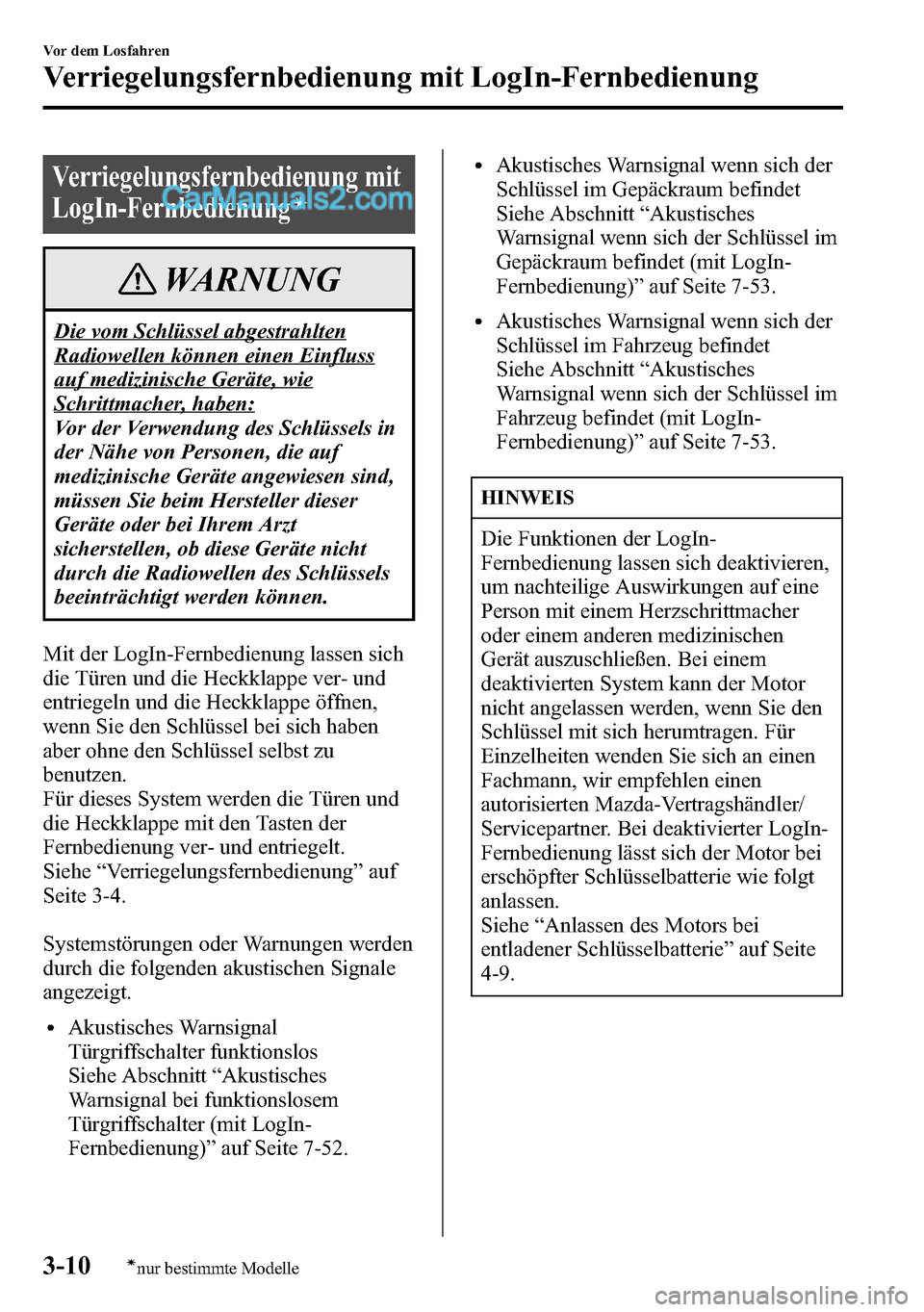

Verriegelungsfernbedienung mit
LogIn-Fernbedienung
í
WARNUNG
Die vom Schlüssel abgestrahlten
Radiowellen können einen Einfluss
auf medizinische Geräte, wie
Schrittmacher, haben:
Vor der Verwendung des Schlüssels in
der Nähe von Personen, die auf
medizinische Geräte angewiesen sind,
müssen Sie beim Hersteller dieser
Geräte oder bei Ihrem Arzt
sicherstellen, ob diese Geräte nicht
durch die Radiowellen des Schlüssels
beeinträchtigt werden können.
Mit der LogIn-Fernbedienung lassen sich
die Türen und die Heckklappe ver- und
entriegeln und die Heckklappe öffnen,
wenn Sie den Schlüssel bei sich haben
aber ohne den Schlüssel selbst zu
benutzen.
Für dieses System werden die Türen und
die Heckklappe mit den Tasten der
Fernbedienung ver- und entriegelt.
Siehe“Verriegelungsfernbedienung”auf
Seite 3-4.
Systemstörungen oder Warnungen werden
durch die folgenden akustischen Signale
angezeigt.
lAkustisches Warnsignal
Türgriffschalter funktionslos
Siehe Abschnitt“Akustisches
Warnsignal bei funktionslosem
Türgriffschalter (mit LogIn-
Fernbedienung)”auf Seite 7-52.
lAkustisches Warnsignal wenn sich der
Schlüssel im Gepäckraum befindet
Siehe Abschnitt“Akustisches
Warnsignal wenn sich der Schlüssel im
Gepäckraum befindet (mit LogIn-
Fernbedienung)”auf Seite 7-53.
lAkustisches Warnsignal wenn sich der
Schlüssel im Fahrzeug befindet
Siehe Abschnitt“Akustisches
Warnsignal wenn sich der Schlüssel im
Fahrzeug befindet (mit LogIn-
Fernbedienung)”auf Seite 7-53.
HINWEIS
Die Funktionen der LogIn-
Fernbedienung lassen sich deaktivieren,
um nachteilige Auswirkungen auf eine
Person mit einem Herzschrittmacher
oder einem anderen medizinischen
Gerät auszuschließen. Bei einem
deaktivierten System kann der Motor
nicht angelassen werden, wenn Sie den
Schlüssel mit sich herumtragen. Für
Einzelheiten wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Bei deaktivierter LogIn-
Fernbedienung lässt sich der Motor bei
erschöpfter Schlüsselbatterie wie folgt
anlassen.
Siehe“Anlassen des Motors bei
entladener Schlüsselbatterie”auf Seite
4-9.
3-10
Vor dem Losfahren
ínur bestimmte Modelle

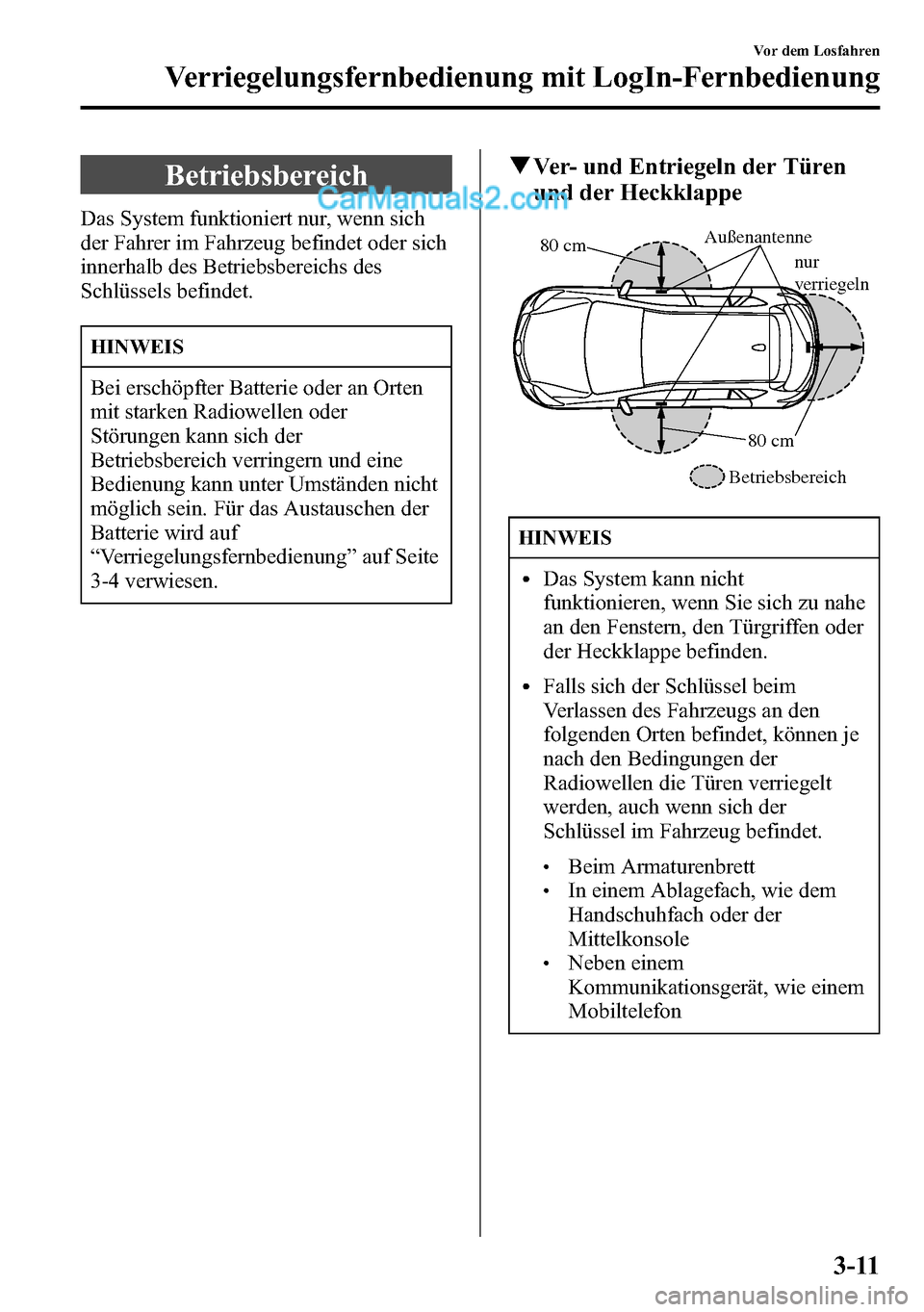

Verriegelungsfernbedienung mit LogIn-Fernbedienung

Betriebsbereich
Das System funktioniert nur, wenn sich
der Fahrer im Fahrzeug befindet oder sich
innerhalb des Betriebsbereichs des
Schlüssels befindet.
HINWEIS
Bei erschöpfter Batterie oder an Orten
mit starken Radiowellen oder
Störungen kann sich der
Betriebsbereich verringern und eine
Bedienung kann unter Umständen nicht
möglich sein. Für das Austauschen der
Batterie wird auf
“Verriegelungsfernbedienung”auf Seite
3-4 verwiesen.
qVer- und Entriegeln der Türen
und der Heckklappe
Außenantenne
nur
verriegeln
Betriebsbereich80 cm 80 cm
HINWEIS
lDas System kann nicht
funktionieren, wenn Sie sich zu nahe
an den Fenstern, den Türgriffen oder
der Heckklappe befinden.
lFalls sich der Schlüssel beim
Verlassen des Fahrzeugs an den
folgenden Orten befindet, können je
nach den Bedingungen der
Radiowellen die Türen verriegelt
werden, auch wenn sich der
Schlüssel im Fahrzeug befindet.
lBeim ArmaturenbrettlIn einem Ablagefach, wie dem
Handschuhfach oder der
Mittelkonsole
lNeben einem
Kommunikationsgerät, wie einem
Mobiltelefon
Vor dem Losfahren
Verriegelungsfernbedienung mit LogIn-Fernbedienung
3-11
