MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

Vorsichtshinweise zum Kraftstoff und zu den Abgasen
qVorgeschriebener Kraftstoff (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Für Fahrzeuge mit Katalysator oder Lambdasonde darf nur bleifreies Benzin verwendet
werden, um die Abgasemissionen zu vermindern und ein Verrußen der Zündkerzen zu
verhindern.
Ihr Fahrzeug erbringt die optimale Leistung, wenn der in der Tabelle angegebene Kraftstoff
verwendet wird.
Kraftstoff Oktanzahl Land
bleifreies Superbenzin
(nach EN 228 und inner-
halb von E10)
*195 oder höherNeukaledonien, Türkei, Aserbaidschan, Armenien,
Georgien, Kasachstan, Kanarische Inseln, Réunion,
Marokko, Österreich, Griechenland, Italien, Schweiz,
Belgien, Dänemark, Finnland, Norwegen, Portugal,
Spanien, Schweden, Ungarn, Deutschland, Polen,
Bulgarien, Kroatien, Slowenien, Luxemburg, Slowakei,
Lettland, Litauen, Russland, Belorussland, Frankreich,
Ukraine, Tschechien, Estland, Färöer Inseln, Island,
Rumänien, Niederlande, Mazedonien,
Bosnien-Herzegowina, Serbien, Montenegro, Albanien,
Moldawien, Martinique, Französisch Guyana, Guadeloupe,
Zypern, Malta, Irland, Großbritannien, Taiwan, Tahiti,
Vanuatu, Iran, Vereinigte Arabische Emirate, Libanon,
Israel, Algerien, Libyen, Tunesien, Madagaskar, Guatemala,
Bolivien, Uruguay, Honduras, Nicaragua, Aruba, St. Martin,
Singapur, Hongkong, Malaysia, Brunei, Macao, Mauritius,
Südafrika, Jamaika, Barbados, Grenada, St. Lucia, St.
Vincent, Antigua, Surinam, Mongolei, Seychellen
bleifreies Superbenzin
(innerhalb von E85)95 oder höher Thailand
bleifreies Normalbenzin92 oder höher Ägypten, Myanmar
90 oder höherPhilippinen, Marshall-Inseln, Ustt
*2, Kuwait, Oman, Katar,
Saudi-Arabien, Syrien, Bahrain, Jordanien, Nigeria, Angola,
Chile, El Salvador, Costa Rica, Ecuador, Haiti, Kolumbien,
Dominikanische Republik (Linkslenker), Panama, Peru,
Britische Jungferninseln, Curacao, Indonesien, Nepal, Sri
Lanka, Fidschi, Papua-Neuguinea, Kenia, Zimbabwe,
Trinidad und Tobago, Commonwealth von Dominica,
Kambodscha, Irak, Elfenbeinküste, Laos, Kamerun,
Burundi, Gabun, Ghana, Tansania, Mosambik
*1 Europa
*2 Republik Palau & Föderierte Staaten von Mikronesien
Durch die Verwendung eines Kraftstoffs mit einer niedrigeren Oktanzahl können die
Wirksamkeit der Abgasreinigungsanlage beeinträchtigt und Klopfen und
Motorbeschädigungen verursacht werden.
3-32
Vor dem Losfahren
Kraftstoff und Abgas

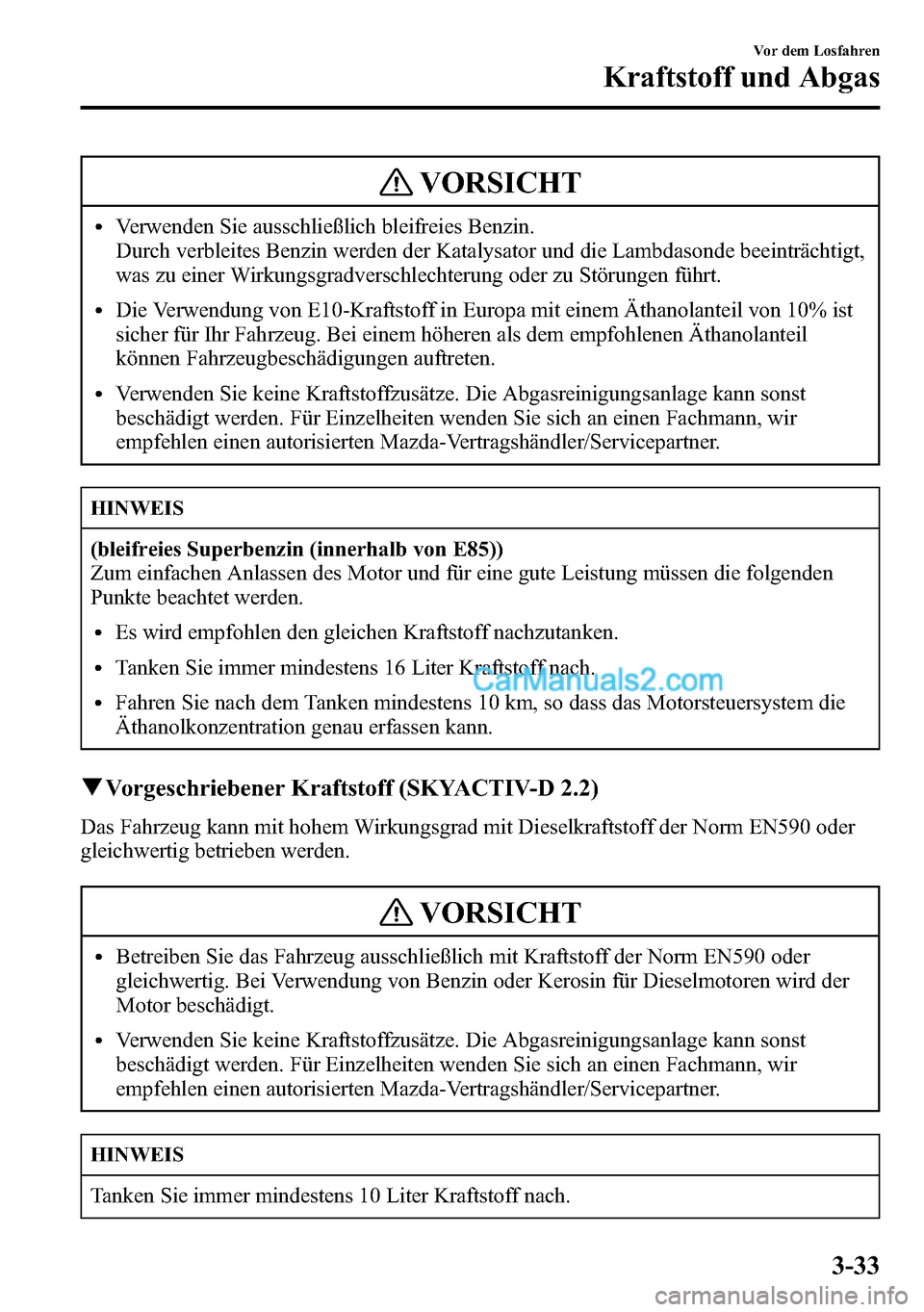

VORSICHT
lVerwenden Sie ausschließlich bleifreies Benzin.
Durch verbleites Benzin werden der Katalysator und die Lambdasonde beeinträchtigt,
was zu einer Wirkungsgradverschlechterung oder zu Störungen führt.
lDie Verwendung von E10-Kraftstoff in Europa mit einem Äthanolanteil von 10% ist
sicher für Ihr Fahrzeug. Bei einem höheren als dem empfohlenen Äthanolanteil
können Fahrzeugbeschädigungen auftreten.
lVerwenden Sie keine Kraftstoffzusätze. Die Abgasreinigungsanlage kann sonst
beschädigt werden. Für Einzelheiten wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
(bleifreies Superbenzin (innerhalb von E85))
Zum einfachen Anlassen des Motor und für eine gute Leistung müssen die folgenden
Punkte beachtet werden.
lEs wird empfohlen den gleichen Kraftstoff nachzutanken.
lTanken Sie immer mindestens 16 Liter Kraftstoff nach.
lFahren Sie nach dem Tanken mindestens 10 km, so dass das Motorsteuersystem die
Äthanolkonzentration genau erfassen kann.
qVorgeschriebener Kraftstoff (SKYACTIV-D 2.2)
Das Fahrzeug kann mit hohem Wirkungsgrad mit Dieselkraftstoff der Norm EN590 oder
gleichwertig betrieben werden.
VORSICHT
lBetreiben Sie das Fahrzeug ausschließlich mit Kraftstoff der Norm EN590 oder
gleichwertig. Bei Verwendung von Benzin oder Kerosin für Dieselmotoren wird der
Motor beschädigt.
lVerwenden Sie keine Kraftstoffzusätze. Die Abgasreinigungsanlage kann sonst
beschädigt werden. Für Einzelheiten wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
Tanken Sie immer mindestens 10 Liter Kraftstoff nach.
Vor dem Losfahren
Kraftstoff und Abgas
3-33

qAbgasreinigungsanlage (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Ihr Fahrzeug ist mit einem Abgas-Katalysator ausgerüstet, damit die gesetzlichen
Abgasvorschriften eingehalten werden können.
WARNUNG
Parken Sie nie an einer Stelle, an welcher brennbare Materialien vorhanden sind:
Es ist gefährlich, an Stellen zu parken, an denen brennbare Materialien vorhanden
sind. Selbst bei abgestelltem Motor können brennbare Materialen entzündet werden,
weil die Abgasanlage während des normalen Betriebs sehr heiß wird. Durch ein
ausbrechendes Feuer können schwere und sogar lebensgefährliche Verletzungen
verursacht werden.
VORSICHT
Bei Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann sich am Katalysator Blei
abscheiden oder der Katalysator kann sich überhitzen. Dadurch kann der Katalysator
beschädigt werden und sich der Wirkungsgrad verringern.
lVerwenden Sie ausschließlich bleifreies Benzin.
lFahren Sie nicht weiter, wenn Motorstörungen auftreten.
lSchalten Sie beim Fahren im Schiebebetrieb die Zündung nicht aus.
lBefahren Sie keine Gefällstrecken mit eingelegtem Gang und mit ausgeschalteter
Zündung.
lDrehen Sie den Motor im Leerlauf nicht für längere Zeit, d.h. für mehr als 2 Minuten,
hoch.
lNehmen Sie an der Abgasreinigungsanlage keine Eingriffe oder Änderungen vor. Alle
Prüfungen und Einstellungen müssen von qualifiziertem Fachpersonal ausgeführt
werden.
lSchieben bzw. ziehen Sie das Fahrzeug zum Anlassen nicht an.
3-34
Vor dem Losfahren
Kraftstoff und Abgas

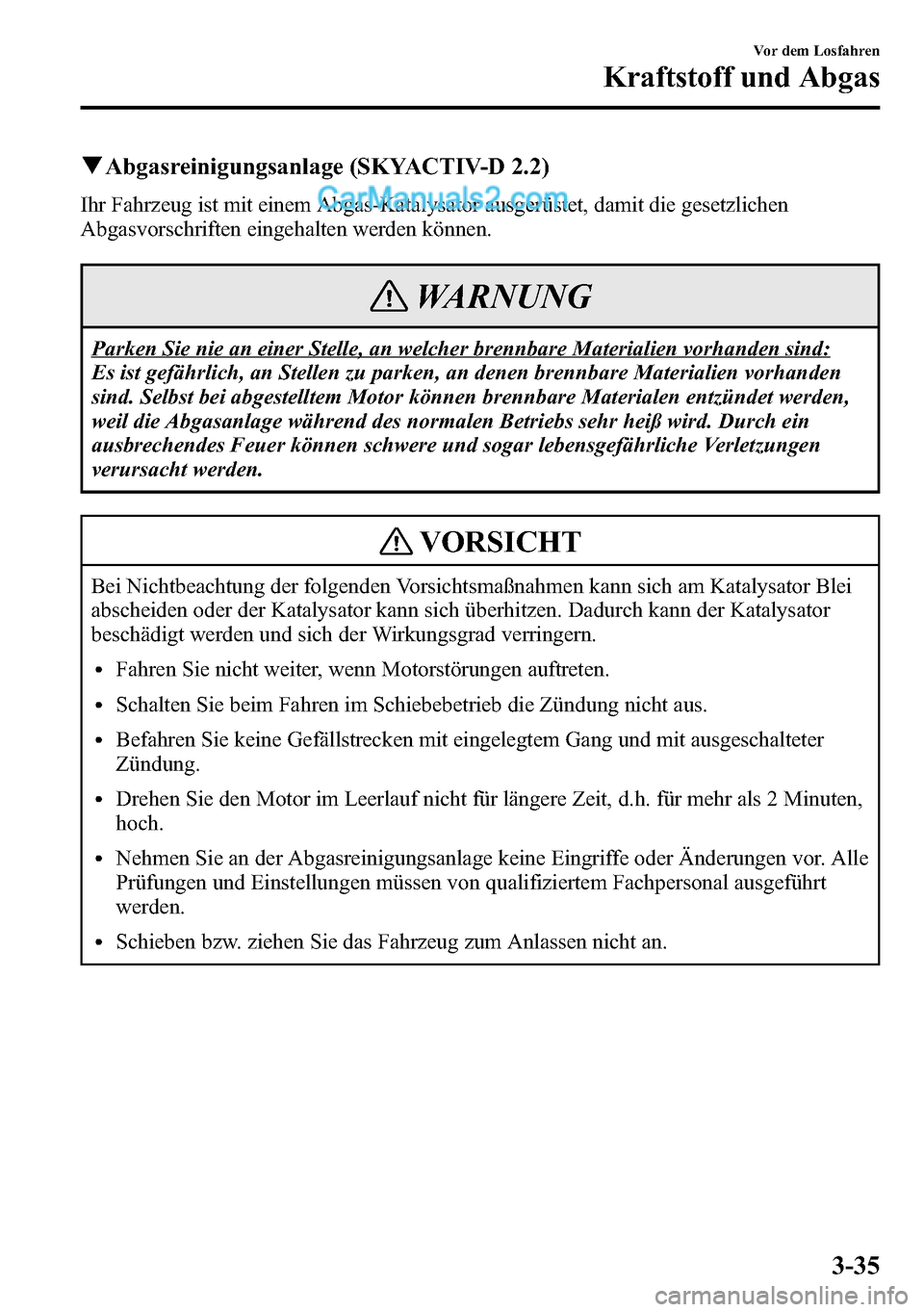

qAbgasreinigungsanlage (SKYACTIV-D 2.2)
Ihr Fahrzeug ist mit einem Abgas-Katalysator ausgerüstet, damit die gesetzlichen
Abgasvorschriften eingehalten werden können.
WARNUNG
Parken Sie nie an einer Stelle, an welcher brennbare Materialien vorhanden sind:
Es ist gefährlich, an Stellen zu parken, an denen brennbare Materialien vorhanden
sind. Selbst bei abgestelltem Motor können brennbare Materialen entzündet werden,
weil die Abgasanlage während des normalen Betriebs sehr heiß wird. Durch ein
ausbrechendes Feuer können schwere und sogar lebensgefährliche Verletzungen
verursacht werden.
VORSICHT
Bei Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann sich am Katalysator Blei
abscheiden oder der Katalysator kann sich überhitzen. Dadurch kann der Katalysator
beschädigt werden und sich der Wirkungsgrad verringern.
lFahren Sie nicht weiter, wenn Motorstörungen auftreten.
lSchalten Sie beim Fahren im Schiebebetrieb die Zündung nicht aus.
lBefahren Sie keine Gefällstrecken mit eingelegtem Gang und mit ausgeschalteter
Zündung.
lDrehen Sie den Motor im Leerlauf nicht für längere Zeit, d.h. für mehr als 2 Minuten,
hoch.
lNehmen Sie an der Abgasreinigungsanlage keine Eingriffe oder Änderungen vor. Alle
Prüfungen und Einstellungen müssen von qualifiziertem Fachpersonal ausgeführt
werden.
lSchieben bzw. ziehen Sie das Fahrzeug zum Anlassen nicht an.
Vor dem Losfahren
Kraftstoff und Abgas
3-35

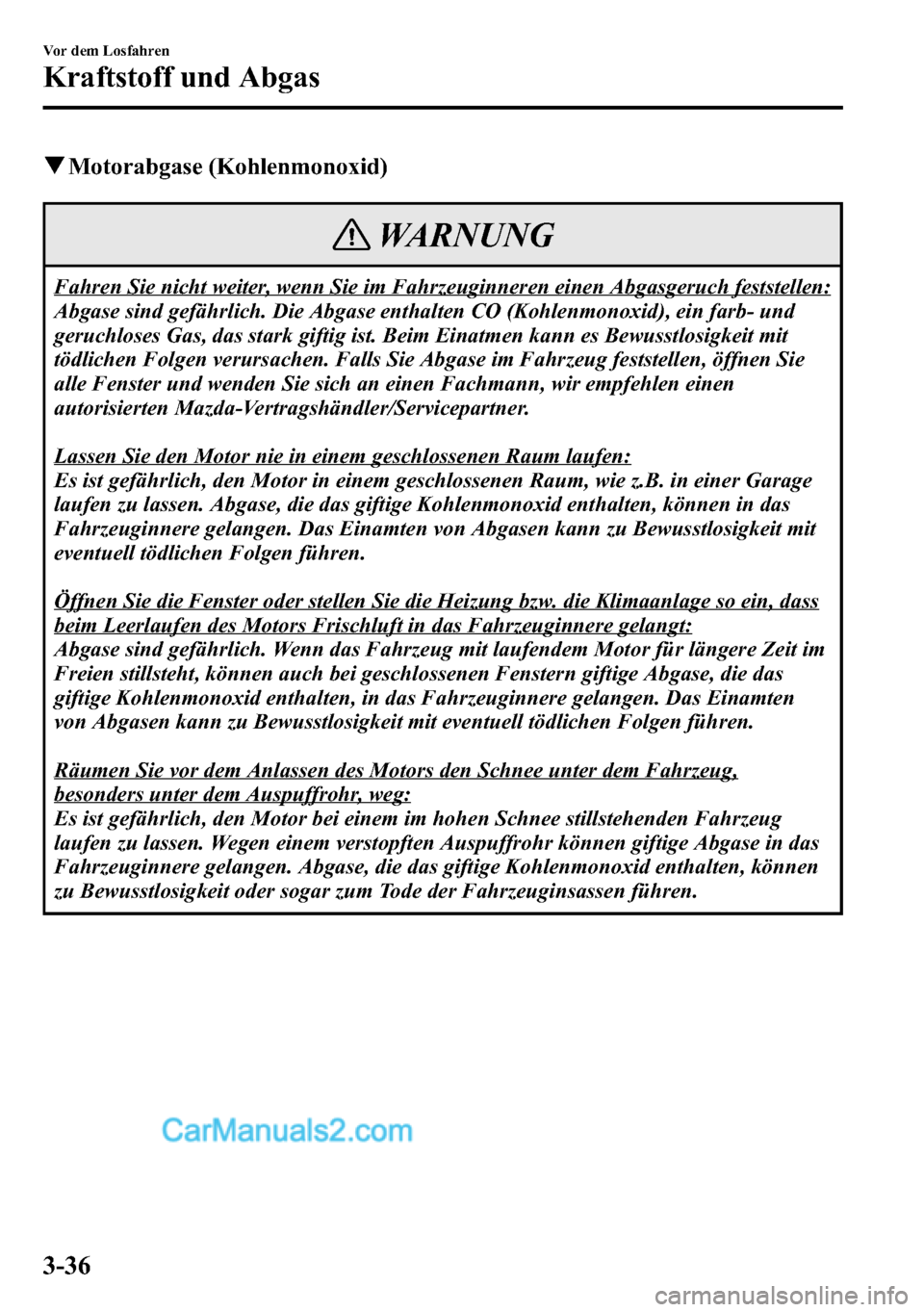

qMotorabgase (Kohlenmonoxid)
WARNUNG
Fahren Sie nicht weiter, wenn Sie im Fahrzeuginneren einen Abgasgeruch feststellen:
Abgase sind gefährlich. Die Abgase enthalten CO (Kohlenmonoxid), ein farb- und
geruchloses Gas, das stark giftig ist. Beim Einatmen kann es Bewusstlosigkeit mit
tödlichen Folgen verursachen. Falls Sie Abgase im Fahrzeug feststellen, öffnen Sie
alle Fenster und wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Lassen Sie den Motor nie in einem geschlossenen Raum laufen:
Es ist gefährlich, den Motor in einem geschlossenen Raum, wie z.B. in einer Garage
laufen zu lassen. Abgase, die das giftige Kohlenmonoxid enthalten, können in das
Fahrzeuginnere gelangen. Das Einamten von Abgasen kann zu Bewusstlosigkeit mit
eventuell tödlichen Folgen führen.
Öffnen Sie die Fenster oder stellen Sie die Heizung bzw. die Klimaanlage so ein, dass
beim Leerlaufen des Motors Frischluft in das Fahrzeuginnere gelangt:
Abgase sind gefährlich. Wenn das Fahrzeug mit laufendem Motor für längere Zeit im
Freien stillsteht, können auch bei geschlossenen Fenstern giftige Abgase, die das
giftige Kohlenmonoxid enthalten, in das Fahrzeuginnere gelangen. Das Einamten
von Abgasen kann zu Bewusstlosigkeit mit eventuell tödlichen Folgen führen.
Räumen Sie vor dem Anlassen des Motors den Schnee unter dem Fahrzeug,
besonders unter dem Auspuffrohr, weg:
Es ist gefährlich, den Motor bei einem im hohen Schnee stillstehenden Fahrzeug
laufen zu lassen. Wegen einem verstopften Auspuffrohr können giftige Abgase in das
Fahrzeuginnere gelangen. Abgase, die das giftige Kohlenmonoxid enthalten, können
zu Bewusstlosigkeit oder sogar zum Tode der Fahrzeuginsassen führen.
3-36
Vor dem Losfahren
Kraftstoff und Abgas

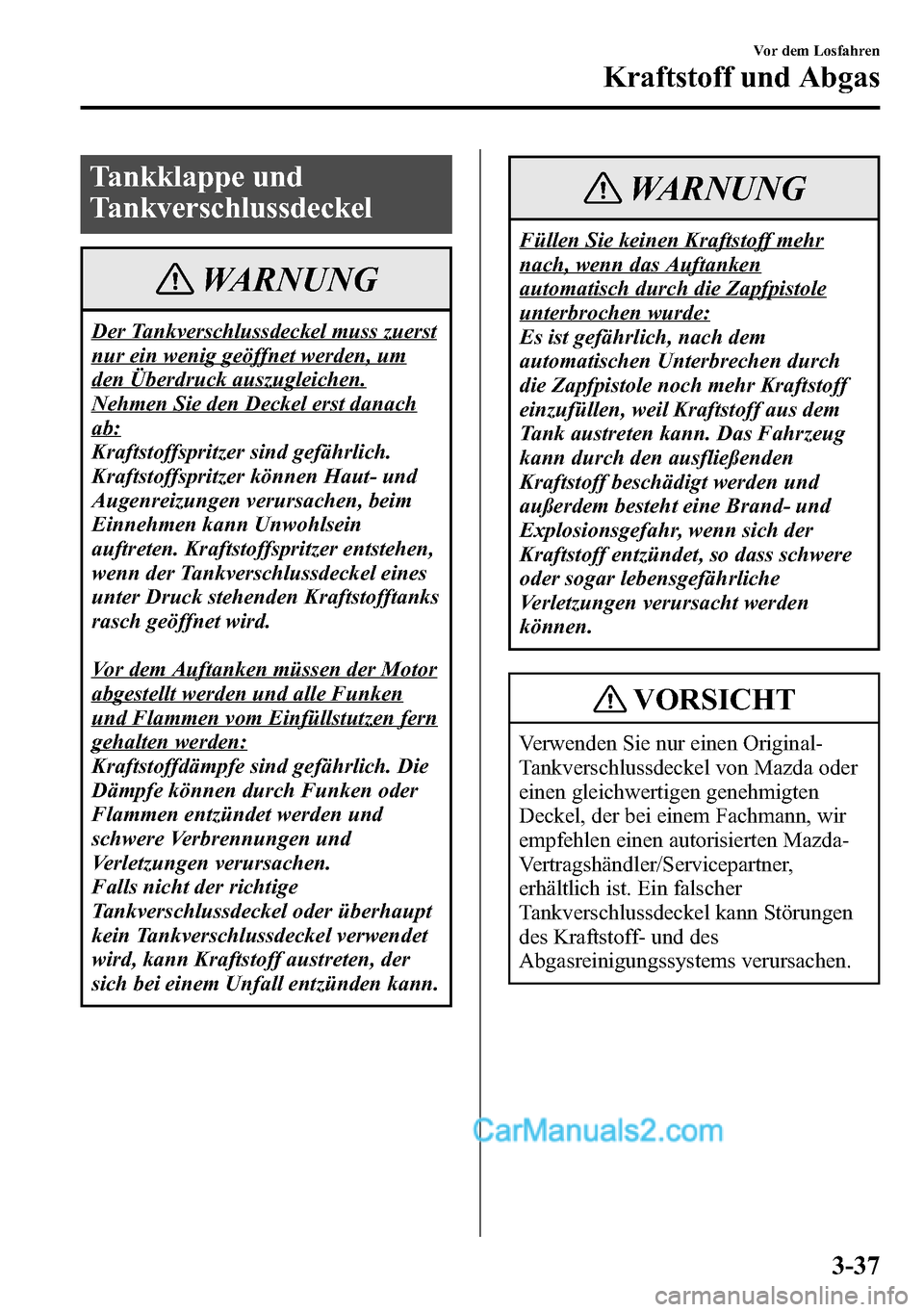

Tankklappe und
Tankverschlussdeckel
WARNUNG
Der Tankverschlussdeckel muss zuerst
nur ein wenig geöffnet werden, um
den Überdruck auszugleichen.
Nehmen Sie den Deckel erst danach
ab:
Kraftstoffspritzer sind gefährlich.
Kraftstoffspritzer können Haut- und
Augenreizungen verursachen, beim
Einnehmen kann Unwohlsein
auftreten. Kraftstoffspritzer entstehen,
wenn der Tankverschlussdeckel eines
unter Druck stehenden Kraftstofftanks
rasch geöffnet wird.
Vor dem Auftanken müssen der Motor
abgestellt werden und alle Funken
und Flammen vom Einfüllstutzen fern
gehalten werden:
Kraftstoffdämpfe sind gefährlich. Die
Dämpfe können durch Funken oder
Flammen entzündet werden und
schwere Verbrennungen und
Verletzungen verursachen.
Falls nicht der richtige
Tankverschlussdeckel oder überhaupt
kein Tankverschlussdeckel verwendet
wird, kann Kraftstoff austreten, der
sich bei einem Unfall entzünden kann.
WARNUNG
Füllen Sie keinen Kraftstoff mehr
nach, wenn das Auftanken
automatisch durch die Zapfpistole
unterbrochen wurde:
Es ist gefährlich, nach dem
automatischen Unterbrechen durch
die Zapfpistole noch mehr Kraftstoff
einzufüllen, weil Kraftstoff aus dem
Tank austreten kann. Das Fahrzeug
kann durch den ausfließenden
Kraftstoff beschädigt werden und
außerdem besteht eine Brand- und
Explosionsgefahr, wenn sich der
Kraftstoff entzündet, so dass schwere
oder sogar lebensgefährliche
Verletzungen verursacht werden
können.
VORSICHT
Verwenden Sie nur einen Original-
Tankverschlussdeckel von Mazda oder
einen gleichwertigen genehmigten
Deckel, der bei einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
erhältlich ist. Ein falscher
Tankverschlussdeckel kann Störungen
des Kraftstoff- und des
Abgasreinigungssystems verursachen.
Vor dem Losfahren
Kraftstoff und Abgas
3-37

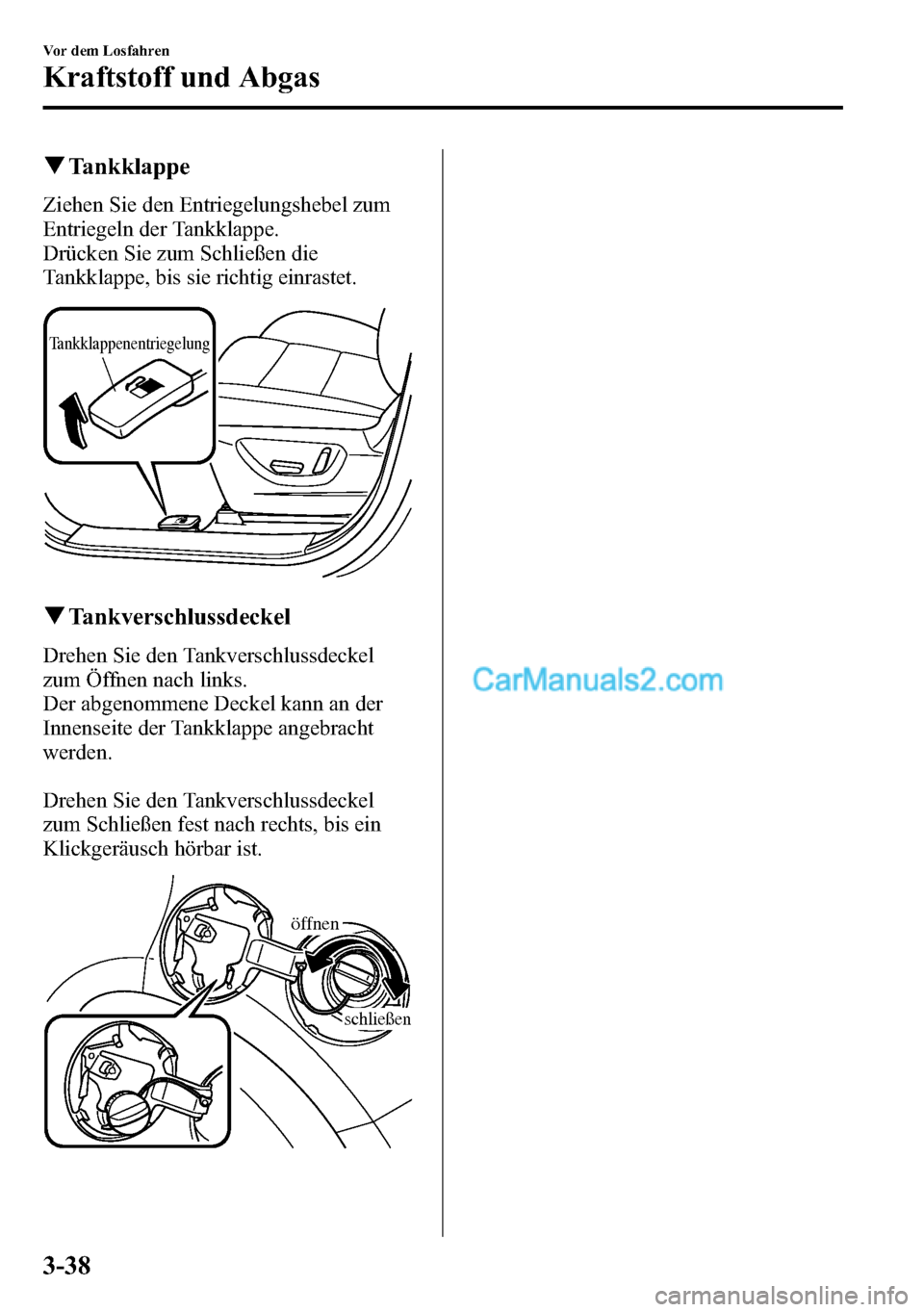

qTankklappe
Ziehen Sie den Entriegelungshebel zum
Entriegeln der Tankklappe.
Drücken Sie zum Schließen die
Tankklappe, bis sie richtig einrastet.
Tankklappenentriegelung
qTankverschlussdeckel
Drehen Sie den Tankverschlussdeckel
zum Öffnen nach links.
Der abgenommene Deckel kann an der
Innenseite der Tankklappe angebracht
werden.
Drehen Sie den Tankverschlussdeckel
zum Schließen fest nach rechts, bis ein
Klickgeräusch hörbar ist.
öffnen
schließen
3-38
Vor dem Losfahren
Kraftstoff und Abgas

Lenkrad
WARNUNG
Stellen Sie das Lenkrad niemals
während der Fahrt ein:
Das Einstellen des Lenkrads während
der Fahrt ist gefährlich. Bei einer
Lenkradbewegung kann der Fahrer
leicht die Beherrschung über das
Fahrzeug verlieren. Das kann zu
einem schweren Unfall führen.
qLenkradeinstellung
Ändern der Lenkradhöhe oder der
Lenksäulenlänge:
1. Halten Sie das Fahrzeug an und ziehen
Sie danach den
Lenkradsicherungshebel unter dem
Lenkrad nach unten.
Lenkradsicherungshebel
2. Stellen Sie die gewünschte
Lenkradhöhe und Lenksäulenlänge ein
und drücken Sie danach den Hebel
zum Verriegeln der Lenksäule hoch.
3. Drücken Sie vor dem Losfahren das
Lenkrad nach oben und unten, um zu
kontrollieren, ob es richtig gesichert ist.
Vor dem Losfahren
Lenkrad
3-39

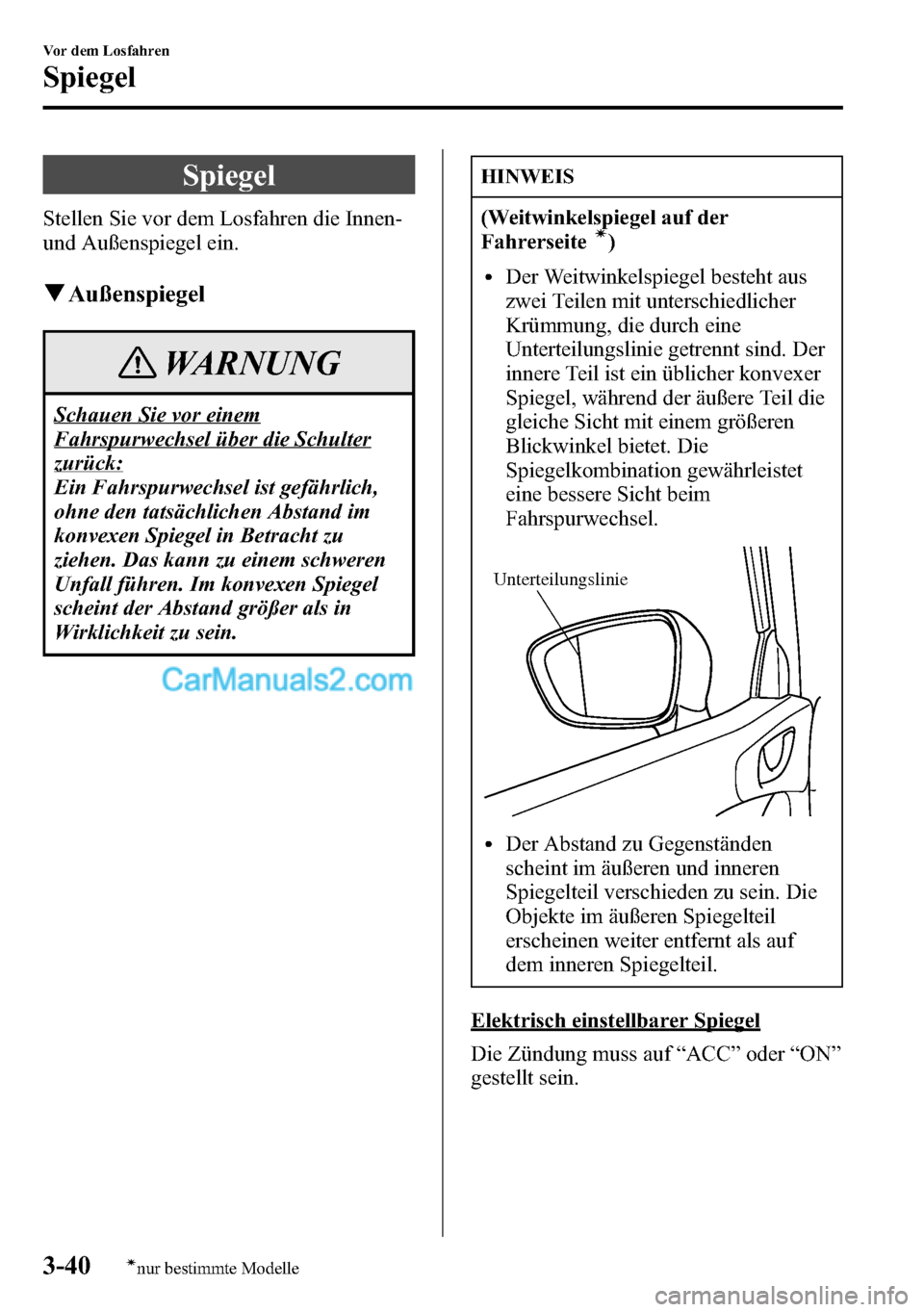

Spiegel
Stellen Sie vor dem Losfahren die Innen-
und Außenspiegel ein.
qAußenspiegel
WARNUNG
Schauen Sie vor einem
Fahrspurwechsel über die Schulter
zurück:
Ein Fahrspurwechsel ist gefährlich,
ohne den tatsächlichen Abstand im
konvexen Spiegel in Betracht zu
ziehen. Das kann zu einem schweren
Unfall führen. Im konvexen Spiegel
scheint der Abstand größer als in
Wirklichkeit zu sein.
HINWEIS
(Weitwinkelspiegel auf der
Fahrerseiteí)
lDer Weitwinkelspiegel besteht aus
zwei Teilen mit unterschiedlicher
Krümmung, die durch eine
Unterteilungslinie getrennt sind. Der
innere Teil ist ein üblicher konvexer
Spiegel, während der äußere Teil die
gleiche Sicht mit einem größeren
Blickwinkel bietet. Die
Spiegelkombination gewährleistet
eine bessere Sicht beim
Fahrspurwechsel.
Unterteilungslinie
lDer Abstand zu Gegenständen
scheint im äußeren und inneren
Spiegelteil verschieden zu sein. Die
Objekte im äußeren Spiegelteil
erscheinen weiter entfernt als auf
dem inneren Spiegelteil.
Elektrisch einstellbarer Spiegel
Die Zündung muss auf“ACC”oder“ON”
gestellt sein.
3-40
Vor dem Losfahren
ínur bestimmte Modelle
Spiegel

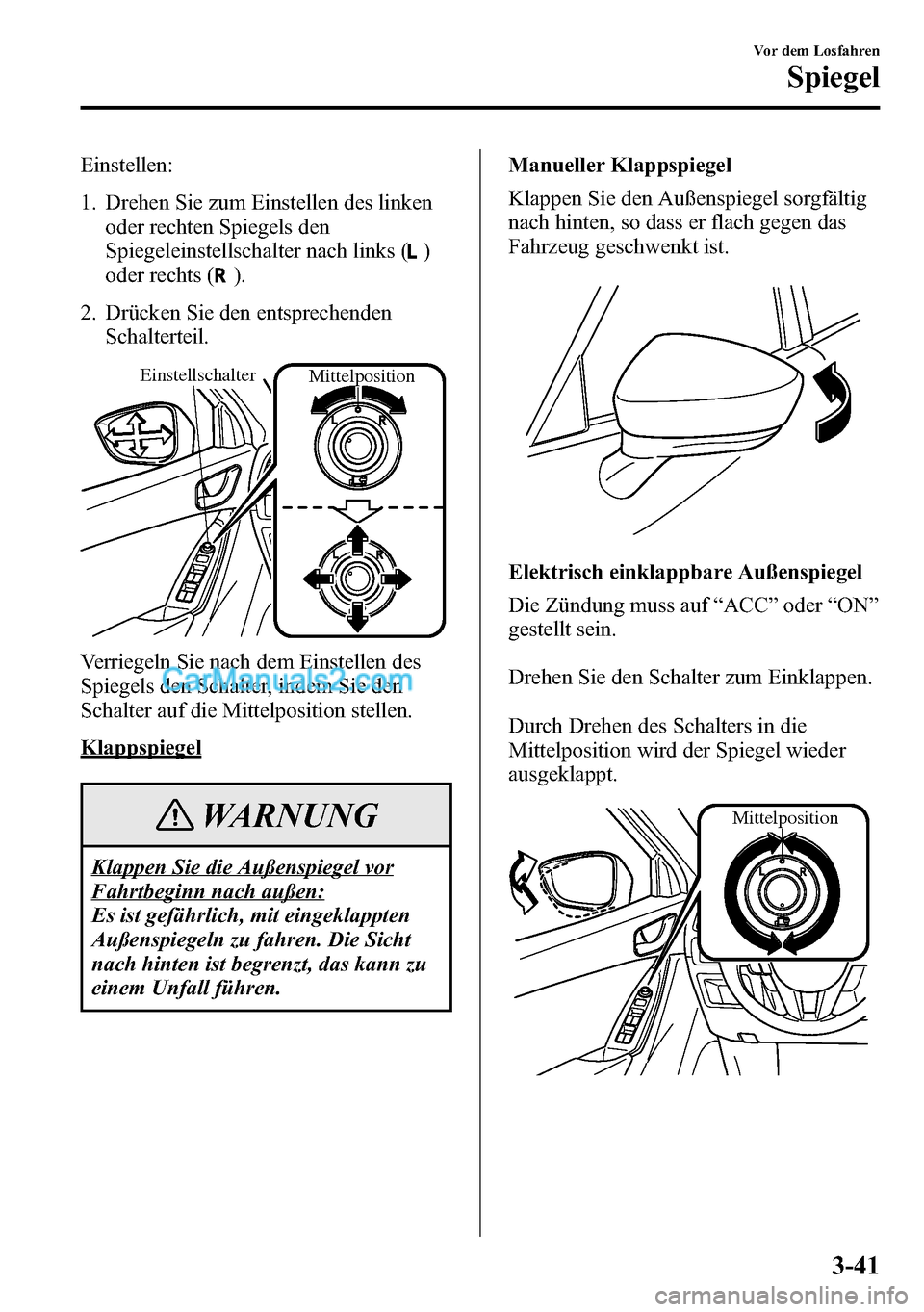

Einstellen:
1. Drehen Sie zum Einstellen des linken
oder rechten Spiegels den
Spiegeleinstellschalter nach links (
)
oder rechts (
).
2. Drücken Sie den entsprechenden
Schalterteil.
EinstellschalterMittelposition
Verriegeln Sie nach dem Einstellen des
Spiegels den Schalter, indem Sie den
Schalter auf die Mittelposition stellen.
Klappspiegel
WARNUNG
Klappen Sie die Außenspiegel vor
Fahrtbeginn nach außen:
Es ist gefährlich, mit eingeklappten
Außenspiegeln zu fahren. Die Sicht
nach hinten ist begrenzt, das kann zu
einem Unfall führen.Manueller Klappspiegel
Klappen Sie den Außenspiegel sorgfältig
nach hinten, so dass er flach gegen das
Fahrzeug geschwenkt ist.
Elektrisch einklappbare Außenspiegel
Die Zündung muss auf“ACC”oder“ON”
gestellt sein.
Drehen Sie den Schalter zum Einklappen.
Durch Drehen des Schalters in die
Mittelposition wird der Spiegel wieder
ausgeklappt.
Mittelposition
Vor dem Losfahren
Spiegel
3-41
