MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

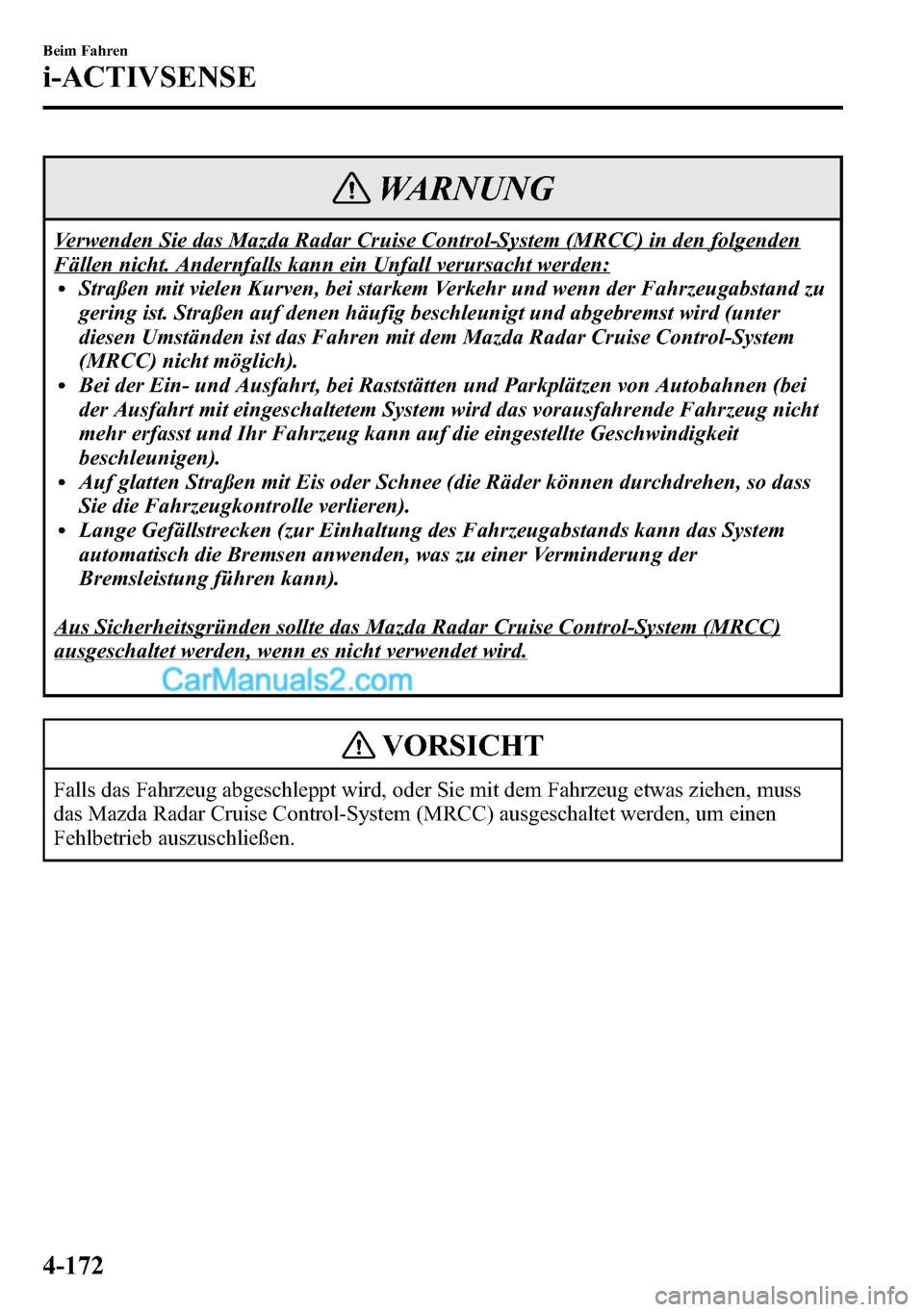

WARNUNG
Verwenden Sie das Mazda Radar Cruise Control-System (MRCC) in den folgenden
Fällen nicht. Andernfalls kann ein Unfall verursacht werden:lStraßen mit vielen Kurven, bei starkem Verkehr und wenn der Fahrzeugabstand zu
gering ist. Straßen auf denen häufig beschleunigt und abgebremst wird (unter
diesen Umständen ist das Fahren mit dem Mazda Radar Cruise Control-System
(MRCC) nicht möglich).
lBei der Ein- und Ausfahrt, bei Raststätten und Parkplätzen von Autobahnen (bei
der Ausfahrt mit eingeschaltetem System wird das vorausfahrende Fahrzeug nicht
mehr erfasst und Ihr Fahrzeug kann auf die eingestellte Geschwindigkeit
beschleunigen).
lAuf glatten Straßen mit Eis oder Schnee (die Räder können durchdrehen, so dass
Sie die Fahrzeugkontrolle verlieren).
lLange Gefällstrecken (zur Einhaltung des Fahrzeugabstands kann das System
automatisch die Bremsen anwenden, was zu einer Verminderung der
Bremsleistung führen kann).
Aus Sicherheitsgründen sollte das Mazda Radar Cruise Control-System (MRCC)
ausgeschaltet werden, wenn es nicht verwendet wird.
VORSICHT
Falls das Fahrzeug abgeschleppt wird, oder Sie mit dem Fahrzeug etwas ziehen, muss
das Mazda Radar Cruise Control-System (MRCC) ausgeschaltet werden, um einen
Fehlbetrieb auszuschließen.
4-172
Beim Fahren
i-ACTIVSENSE

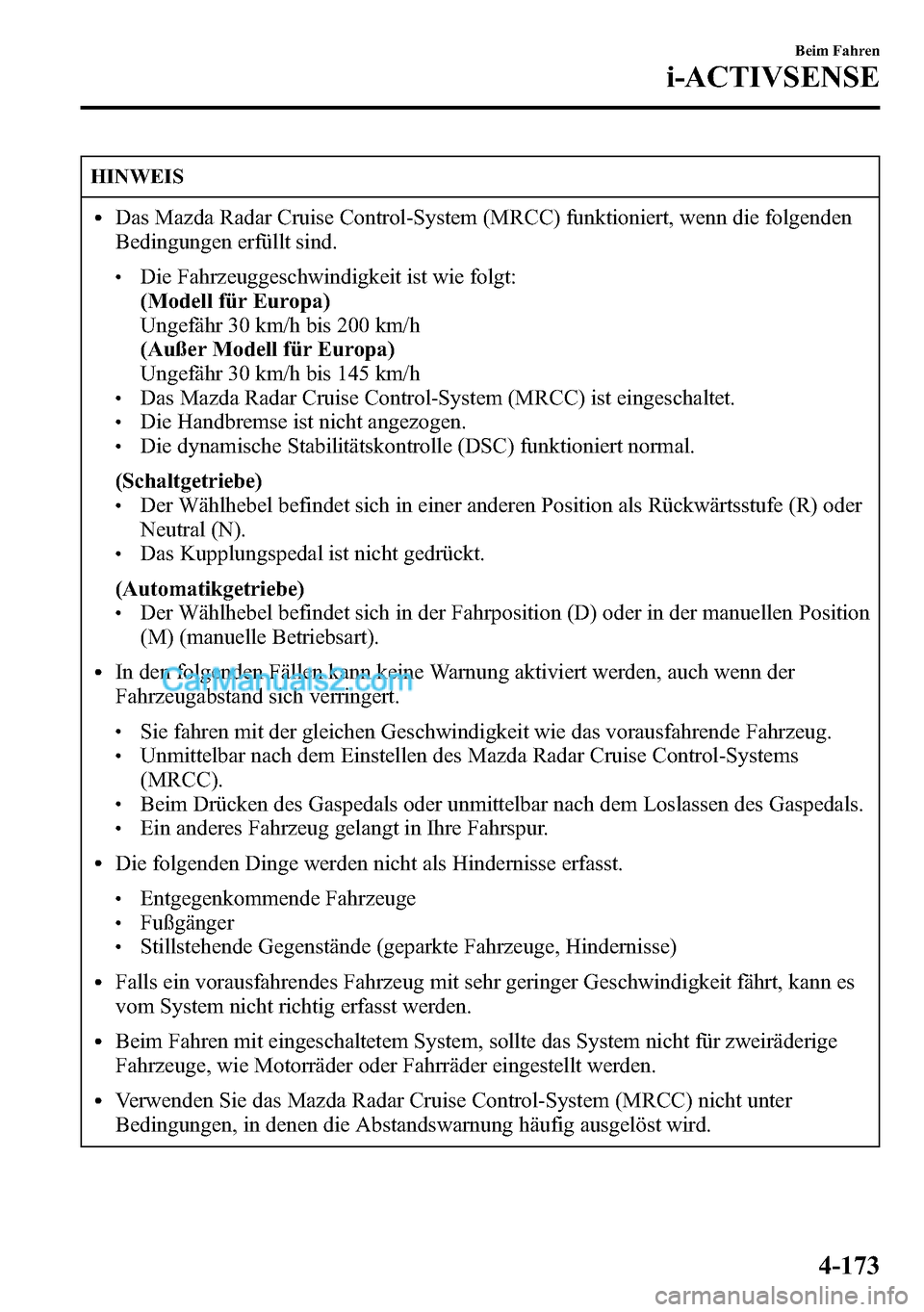

HINWEIS
lDas Mazda Radar Cruise Control-System (MRCC) funktioniert, wenn die folgenden
Bedingungen erfüllt sind.
lDie Fahrzeuggeschwindigkeit ist wie folgt:
(Modell für Europa)
Ungefähr 30 km/h bis 200 km/h
(Außer Modell für Europa)
Ungefähr 30 km/h bis 145 km/h
lDas Mazda Radar Cruise Control-System (MRCC) ist eingeschaltet.lDie Handbremse ist nicht angezogen.lDie dynamische Stabilitätskontrolle (DSC) funktioniert normal.
(Schaltgetriebe)
lDer Wählhebel befindet sich in einer anderen Position als Rückwärtsstufe (R) oder
Neutral (N).
lDas Kupplungspedal ist nicht gedrückt.
(Automatikgetriebe)
lDer Wählhebel befindet sich in der Fahrposition (D) oder in der manuellen Position
(M) (manuelle Betriebsart).
lIn den folgenden Fällen kann keine Warnung aktiviert werden, auch wenn der
Fahrzeugabstand sich verringert.
lSie fahren mit der gleichen Geschwindigkeit wie das vorausfahrende Fahrzeug.lUnmittelbar nach dem Einstellen des Mazda Radar Cruise Control-Systems
(MRCC).
lBeim Drücken des Gaspedals oder unmittelbar nach dem Loslassen des Gaspedals.lEin anderes Fahrzeug gelangt in Ihre Fahrspur.
lDie folgenden Dinge werden nicht als Hindernisse erfasst.
lEntgegenkommende FahrzeugelFußgängerlStillstehende Gegenstände (geparkte Fahrzeuge, Hindernisse)
lFalls ein vorausfahrendes Fahrzeug mit sehr geringer Geschwindigkeit fährt, kann es
vom System nicht richtig erfasst werden.
lBeim Fahren mit eingeschaltetem System, sollte das System nicht für zweiräderige
Fahrzeuge, wie Motorräder oder Fahrräder eingestellt werden.
lVerwenden Sie das Mazda Radar Cruise Control-System (MRCC) nicht unter
Bedingungen, in denen die Abstandswarnung häufig ausgelöst wird.
Beim Fahren
i-ACTIVSENSE
4-173

HINWEIS
lBeim Fahren mit eingeschaltetem System wird Ihr Fahrzeug entsprechend der
Geschwindigkeit des vorausfahrenden Fahrzeugs beschleunigt oder abgebremst. Falls
es notwendig ist, das Fahrzeug für einen Spurwechsel zu beschleunigen oder falls das
vorausfahrende Fahrzeug scharf abbremst und der Abstand sich rasch vermindert,
lässt sich das Fahrzeug entsprechend den Bedingungen mit dem Gaspedal
beschleunigen oder mit dem Bremspedal abbremsen.
lWährend der Verwendung des Mazda Radar Cruise Control-System (MRCC) wird
das System nicht ausgeschaltet, wenn der Wählhebel (Automatikgetriebe) bzw. der
Schalthebel (Schaltgetriebe) betätigt wird und eine beabsichtigte Verzögerung erfolgt
nicht. Für eine Verzögerung müssen Sie die Geschwindigkeitseinstellung ändern oder
das Bremspedal betätigen.
lDie Bremsleuchten leuchten, wenn das Mazda Radar Cruise Control-System (MRCC)
das Fahrzeug automatisch abbremst; auf einer Gefällstrecke bei der eingestellten
Geschwindigkeit oder beim Fahren mit konstanter Geschwindigkeit hinter einem
vorausfahrenden Fahrzeug können sie nicht aufleuchten.
lDie Warnleuchte (gelb) des Mazda Radar Cruise Control-Systems (MRCC) wird bei
einer Systemstörung eingeschaltet.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-37.

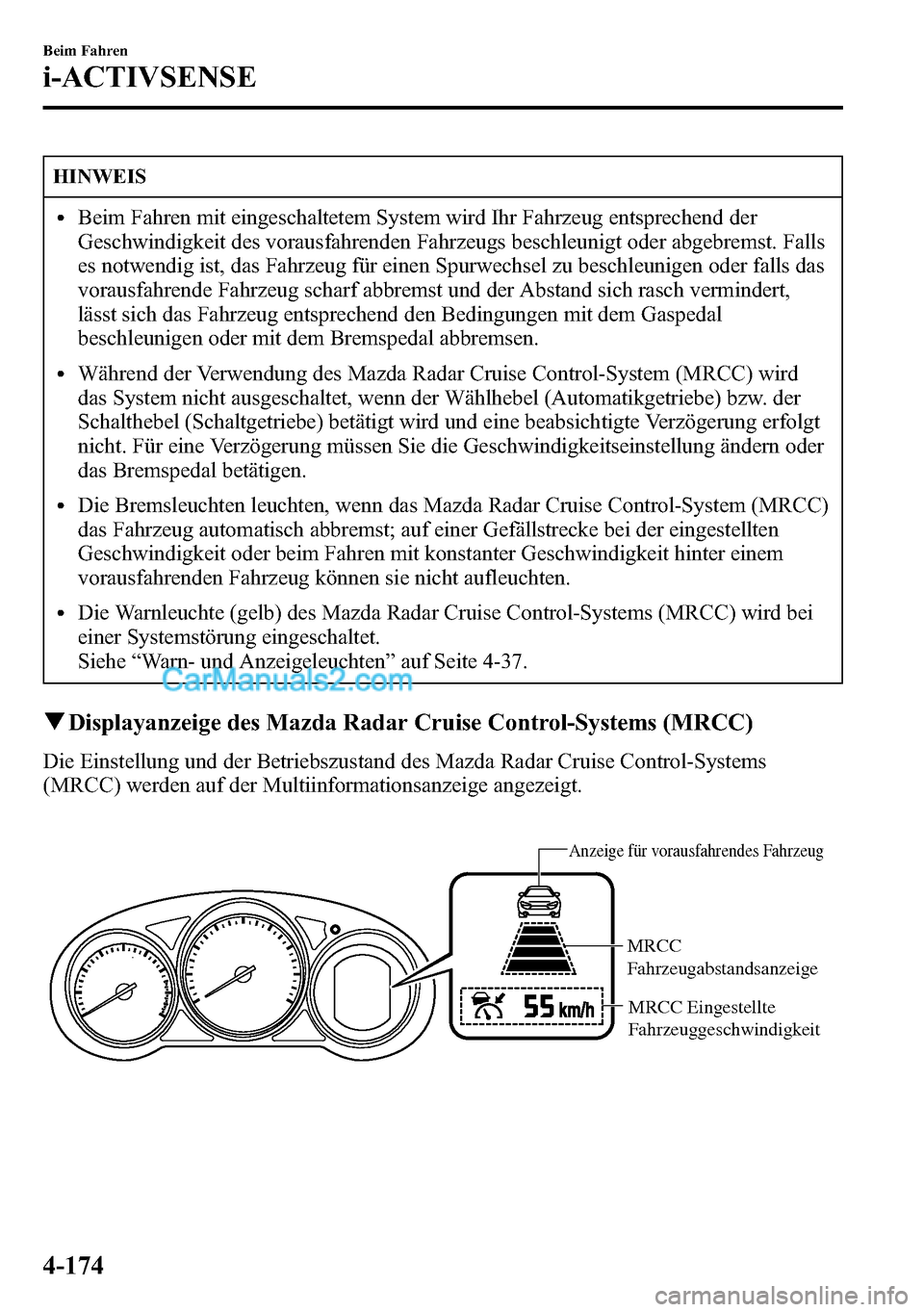

qDisplayanzeige des Mazda Radar Cruise Control-Systems (MRCC)
Die Einstellung und der Betriebszustand des Mazda Radar Cruise Control-Systems
(MRCC) werden auf der Multiinformationsanzeige angezeigt.
Anzeige für vorausfahrendes Fahrzeug
MRCC Eingestellte
Fahrzeuggeschwindigkeit MRCC
Fahrzeugabstandsanzeige
4-174
Beim Fahren
i-ACTIVSENSE

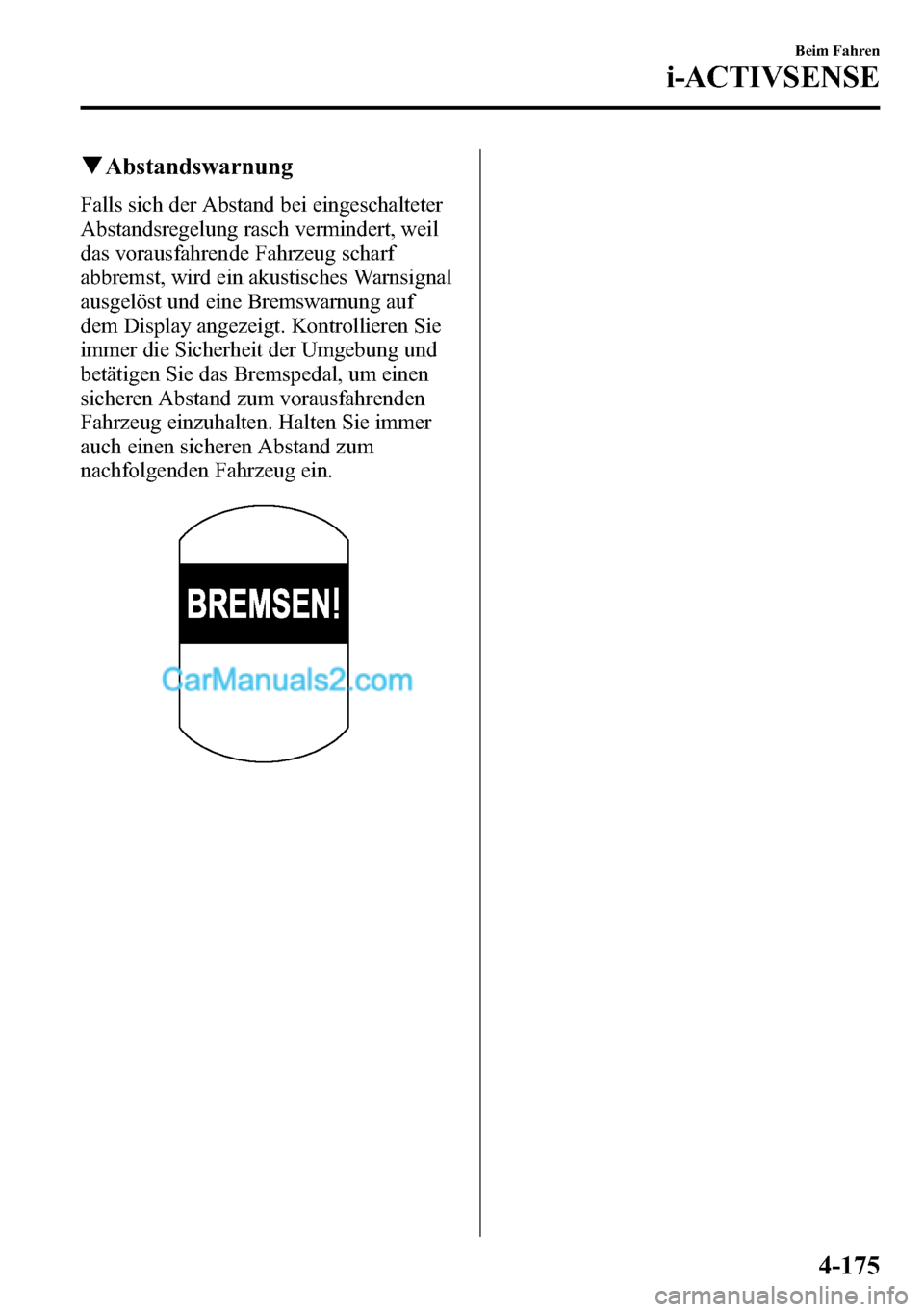

qAbstandswarnung
Falls sich der Abstand bei eingeschalteter
Abstandsregelung rasch vermindert, weil
das vorausfahrende Fahrzeug scharf
abbremst, wird ein akustisches Warnsignal
ausgelöst und eine Bremswarnung auf
dem Display angezeigt. Kontrollieren Sie
immer die Sicherheit der Umgebung und
betätigen Sie das Bremspedal, um einen
sicheren Abstand zum vorausfahrenden
Fahrzeug einzuhalten. Halten Sie immer
auch einen sicheren Abstand zum
nachfolgenden Fahrzeug ein.
Beim Fahren
i-ACTIVSENSE
4-175

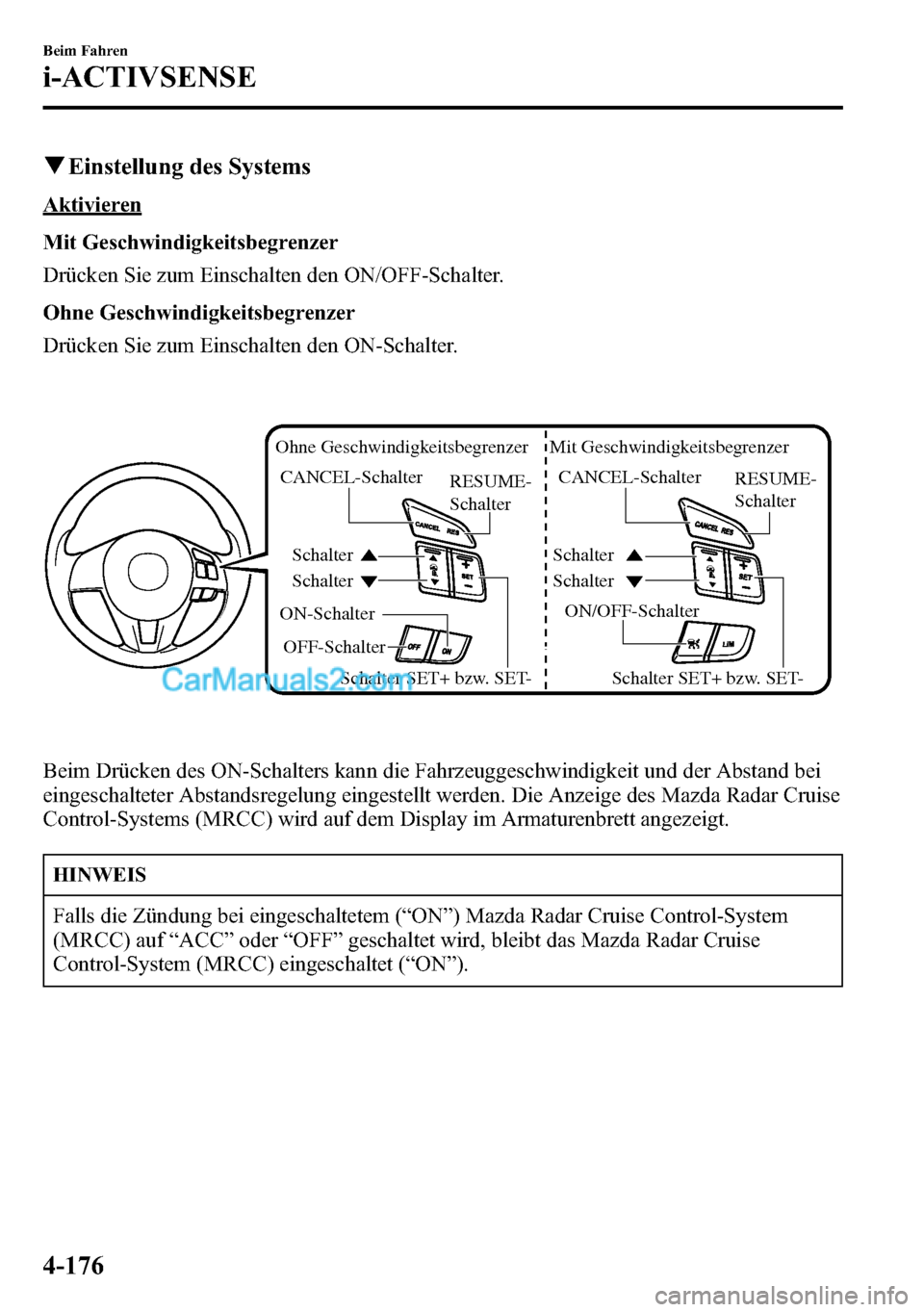

qEinstellung des Systems
Aktivieren
Mit Geschwindigkeitsbegrenzer
Drücken Sie zum Einschalten den ON/OFF-Schalter.
Ohne Geschwindigkeitsbegrenzer
Drücken Sie zum Einschalten den ON-Schalter.
ON/OFF-Schalter
OFF-Schalter ON-Schalter Ohne Geschwindigkeitsbegrenzer Mit Geschwindigkeitsbegrenzer
CANCEL-Schalter CANCEL-Schalter
Schalter Schalter RESUME-
Schalter RESUME-
Schalter
Schalter Schalter
Schalter SET+ bzw. SET- Schalter SET+ bzw. SET-
Beim Drücken des ON-Schalters kann die Fahrzeuggeschwindigkeit und der Abstand bei
eingeschalteter Abstandsregelung eingestellt werden. Die Anzeige des Mazda Radar Cruise
Control-Systems (MRCC) wird auf dem Display im Armaturenbrett angezeigt.
HINWEIS
Falls die Zündung bei eingeschaltetem (“ON”) Mazda Radar Cruise Control-System
(MRCC) auf“ACC”oder“OFF”geschaltet wird, bleibt das Mazda Radar Cruise
Control-System (MRCC) eingeschaltet (“ON”).
4-176
Beim Fahren
i-ACTIVSENSE

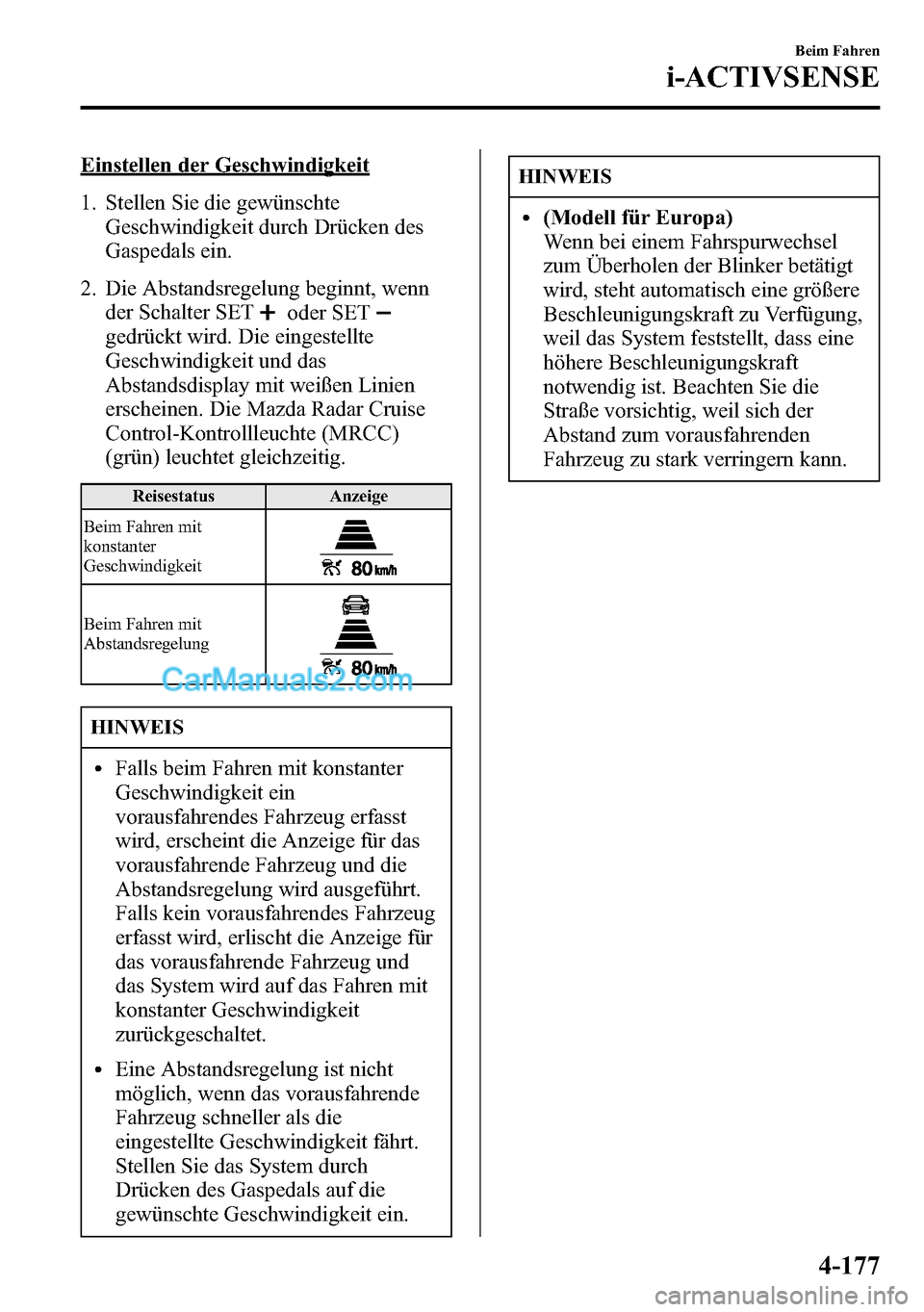

Einstellen der Geschwindigkeit
1. Stellen Sie die gewünschte
Geschwindigkeit durch Drücken des
Gaspedals ein.
2. Die Abstandsregelung beginnt, wenn
der Schalter SET
oder SET
gedrückt wird. Die eingestellte
Geschwindigkeit und das
Abstandsdisplay mit weißen Linien
erscheinen. Die Mazda Radar Cruise
Control-Kontrollleuchte (MRCC)
(grün) leuchtet gleichzeitig.
Reisestatus Anzeige
Beim Fahren mit
konstanter
Geschwindigkeit
Beim Fahren mit
Abstandsregelung
HINWEIS
lFalls beim Fahren mit konstanter
Geschwindigkeit ein
vorausfahrendes Fahrzeug erfasst
wird, erscheint die Anzeige für das
vorausfahrende Fahrzeug und die
Abstandsregelung wird ausgeführt.
Falls kein vorausfahrendes Fahrzeug
erfasst wird, erlischt die Anzeige für
das vorausfahrende Fahrzeug und
das System wird auf das Fahren mit
konstanter Geschwindigkeit
zurückgeschaltet.
lEine Abstandsregelung ist nicht
möglich, wenn das vorausfahrende
Fahrzeug schneller als die
eingestellte Geschwindigkeit fährt.
Stellen Sie das System durch
Drücken des Gaspedals auf die
gewünschte Geschwindigkeit ein.
HINWEIS
l(Modell für Europa)
Wenn bei einem Fahrspurwechsel
zum Überholen der Blinker betätigt
wird, steht automatisch eine größere
Beschleunigungskraft zu Verfügung,
weil das System feststellt, dass eine
höhere Beschleunigungskraft
notwendig ist. Beachten Sie die
Straße vorsichtig, weil sich der
Abstand zum vorausfahrenden
Fahrzeug zu stark verringern kann.
Beim Fahren
i-ACTIVSENSE
4-177

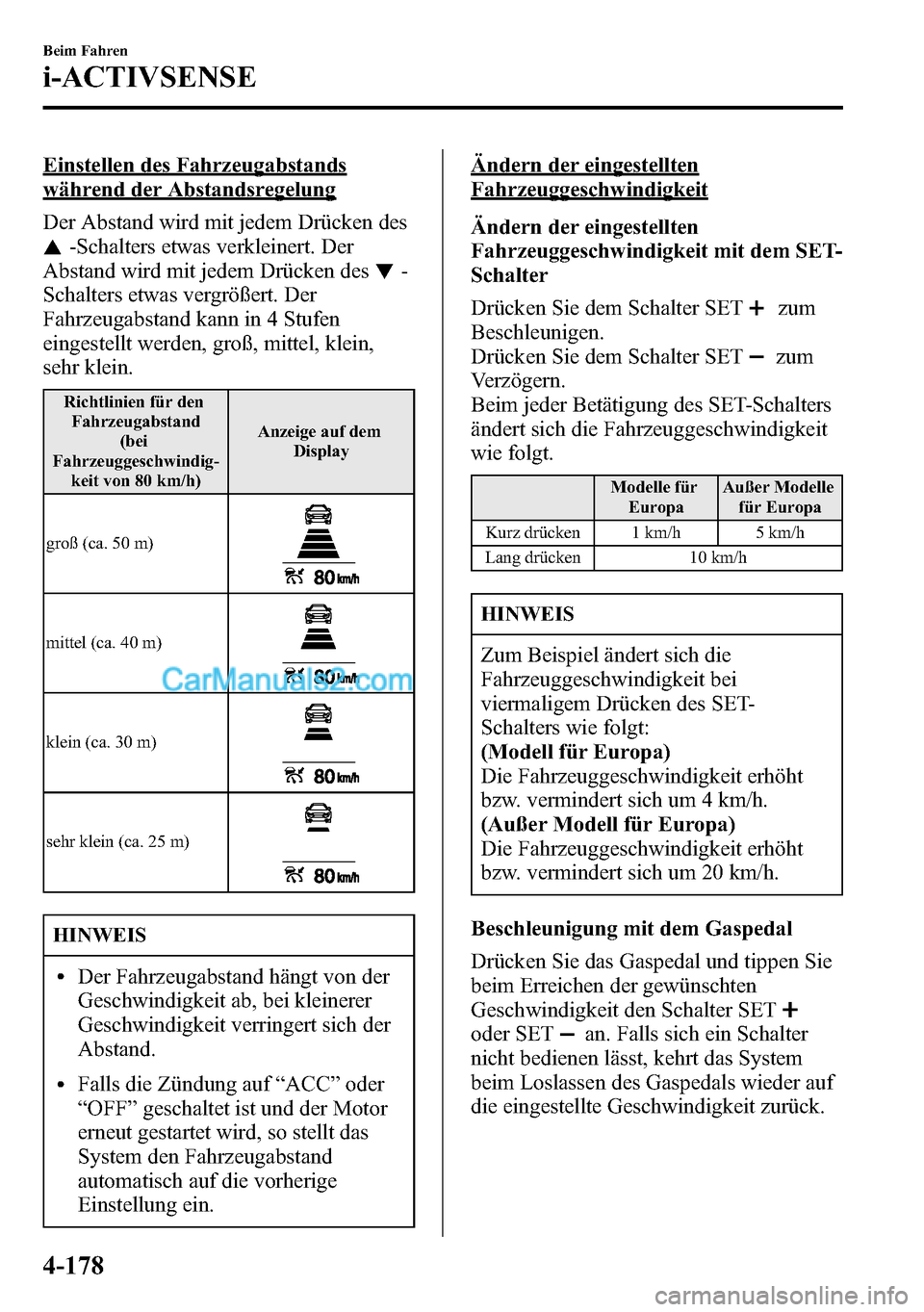

Einstellen des Fahrzeugabstands
während der Abstandsregelung
Der Abstand wird mit jedem Drücken des
-Schalters etwas verkleinert. Der
Abstand wird mit jedem Drücken des
-
Schalters etwas vergrößert. Der
Fahrzeugabstand kann in 4 Stufen
eingestellt werden, groß, mittel, klein,
sehr klein.
Richtlinien für den
Fahrzeugabstand
(bei
Fahrzeuggeschwindig-
keit von 80 km/h)Anzeige auf dem
Display
groß (ca. 50 m)
mittel (ca. 40 m)
klein (ca. 30 m)
sehr klein (ca. 25 m)
HINWEIS
lDer Fahrzeugabstand hängt von der
Geschwindigkeit ab, bei kleinerer
Geschwindigkeit verringert sich der
Abstand.
lFalls die Zündung auf“ACC”oder
“OFF”geschaltet ist und der Motor
erneut gestartet wird, so stellt das
System den Fahrzeugabstand
automatisch auf die vorherige
Einstellung ein.
Ändern der eingestellten
Fahrzeuggeschwindigkeit
Ändern der eingestellten
Fahrzeuggeschwindigkeit mit dem SET-
Schalter
Drücken Sie dem Schalter SET
zum
Beschleunigen.
Drücken Sie dem Schalter SET
zum
Verzögern.
Beim jeder Betätigung des SET-Schalters
ändert sich die Fahrzeuggeschwindigkeit
wie folgt.
Modelle für
EuropaAußer Modelle
für Europa
Kurz drücken 1 km/h 5 km/h
Lang drücken 10 km/h
HINWEIS
Zum Beispiel ändert sich die
Fahrzeuggeschwindigkeit bei
viermaligem Drücken des SET-
Schalters wie folgt:
(Modell für Europa)
Die Fahrzeuggeschwindigkeit erhöht
bzw. vermindert sich um 4 km/h.
(Außer Modell für Europa)
Die Fahrzeuggeschwindigkeit erhöht
bzw. vermindert sich um 20 km/h.
Beschleunigung mit dem Gaspedal
Drücken Sie das Gaspedal und tippen Sie
beim Erreichen der gewünschten
Geschwindigkeit den Schalter SET
oder SETan. Falls sich ein Schalter
nicht bedienen lässt, kehrt das System
beim Loslassen des Gaspedals wieder auf
die eingestellte Geschwindigkeit zurück.
4-178
Beim Fahren
i-ACTIVSENSE

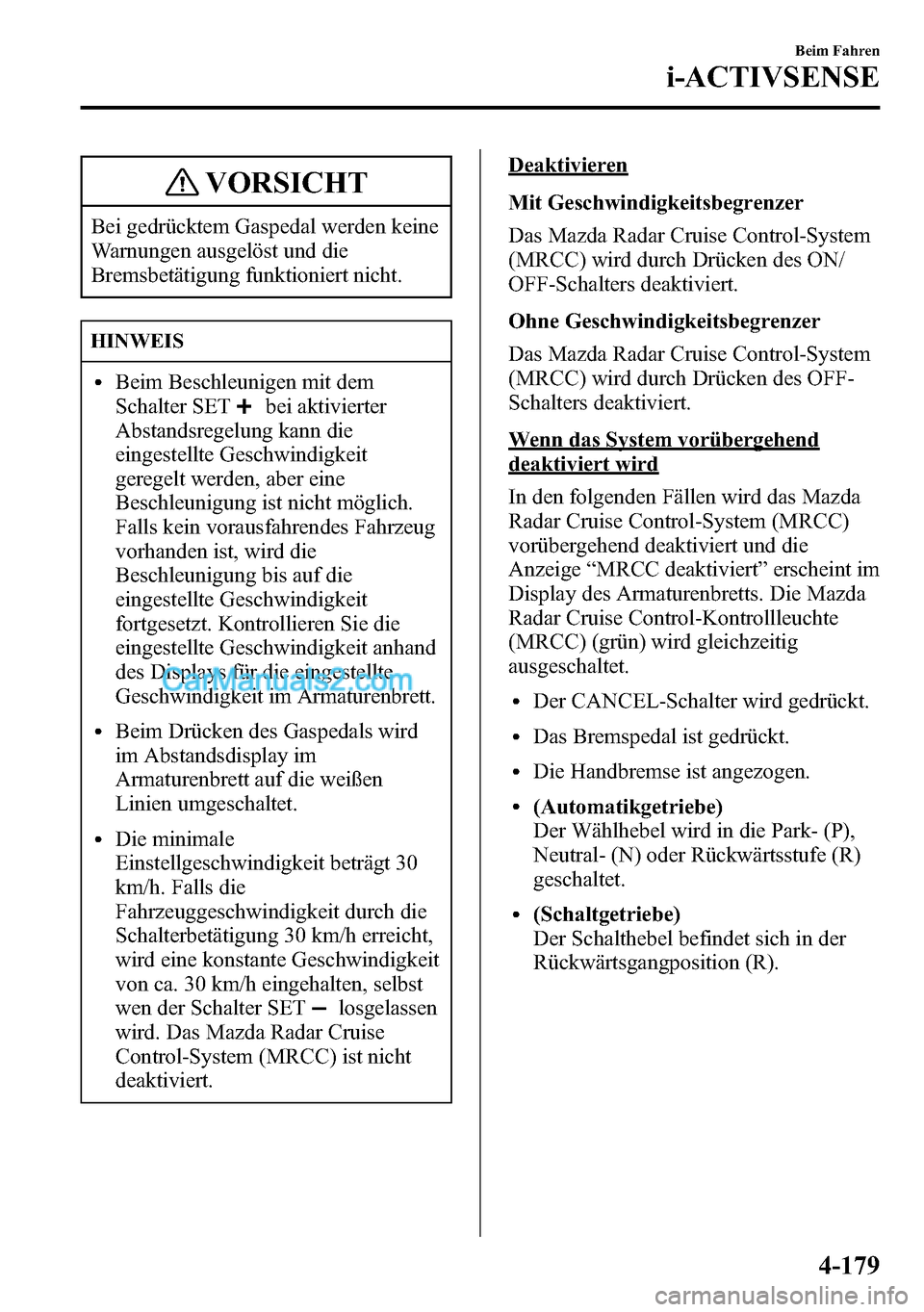

VORSICHT
Bei gedrücktem Gaspedal werden keine
Warnungen ausgelöst und die
Bremsbetätigung funktioniert nicht.
HINWEIS
lBeim Beschleunigen mit dem
Schalter SET
bei aktivierter
Abstandsregelung kann die
eingestellte Geschwindigkeit
geregelt werden, aber eine
Beschleunigung ist nicht möglich.
Falls kein vorausfahrendes Fahrzeug
vorhanden ist, wird die
Beschleunigung bis auf die
eingestellte Geschwindigkeit
fortgesetzt. Kontrollieren Sie die
eingestellte Geschwindigkeit anhand
des Displays für die eingestellte
Geschwindigkeit im Armaturenbrett.
lBeim Drücken des Gaspedals wird
im Abstandsdisplay im
Armaturenbrett auf die weißen
Linien umgeschaltet.
lDie minimale
Einstellgeschwindigkeit beträgt 30
km/h. Falls die
Fahrzeuggeschwindigkeit durch die
Schalterbetätigung 30 km/h erreicht,
wird eine konstante Geschwindigkeit
von ca. 30 km/h eingehalten, selbst
wen der Schalter SET
losgelassen
wird. Das Mazda Radar Cruise
Control-System (MRCC) ist nicht
deaktiviert.
Deaktivieren
Mit Geschwindigkeitsbegrenzer
Das Mazda Radar Cruise Control-System
(MRCC) wird durch Drücken des ON/
OFF-Schalters deaktiviert.
Ohne Geschwindigkeitsbegrenzer
Das Mazda Radar Cruise Control-System
(MRCC) wird durch Drücken des OFF-
Schalters deaktiviert.
Wenn das System vorübergehend
deaktiviert wird
In den folgenden Fällen wird das Mazda
Radar Cruise Control-System (MRCC)
vorübergehend deaktiviert und die
Anzeige“MRCC deaktiviert”erscheint im
Display des Armaturenbretts. Die Mazda
Radar Cruise Control-Kontrollleuchte
(MRCC) (grün) wird gleichzeitig
ausgeschaltet.
lDer CANCEL-Schalter wird gedrückt.
lDas Bremspedal ist gedrückt.
lDie Handbremse ist angezogen.
l(Automatikgetriebe)
Der Wählhebel wird in die Park- (P),
Neutral- (N) oder Rückwärtsstufe (R)
geschaltet.
l(Schaltgetriebe)
Der Schalthebel befindet sich in der
Rückwärtsgangposition (R).
Beim Fahren
i-ACTIVSENSE
4-179

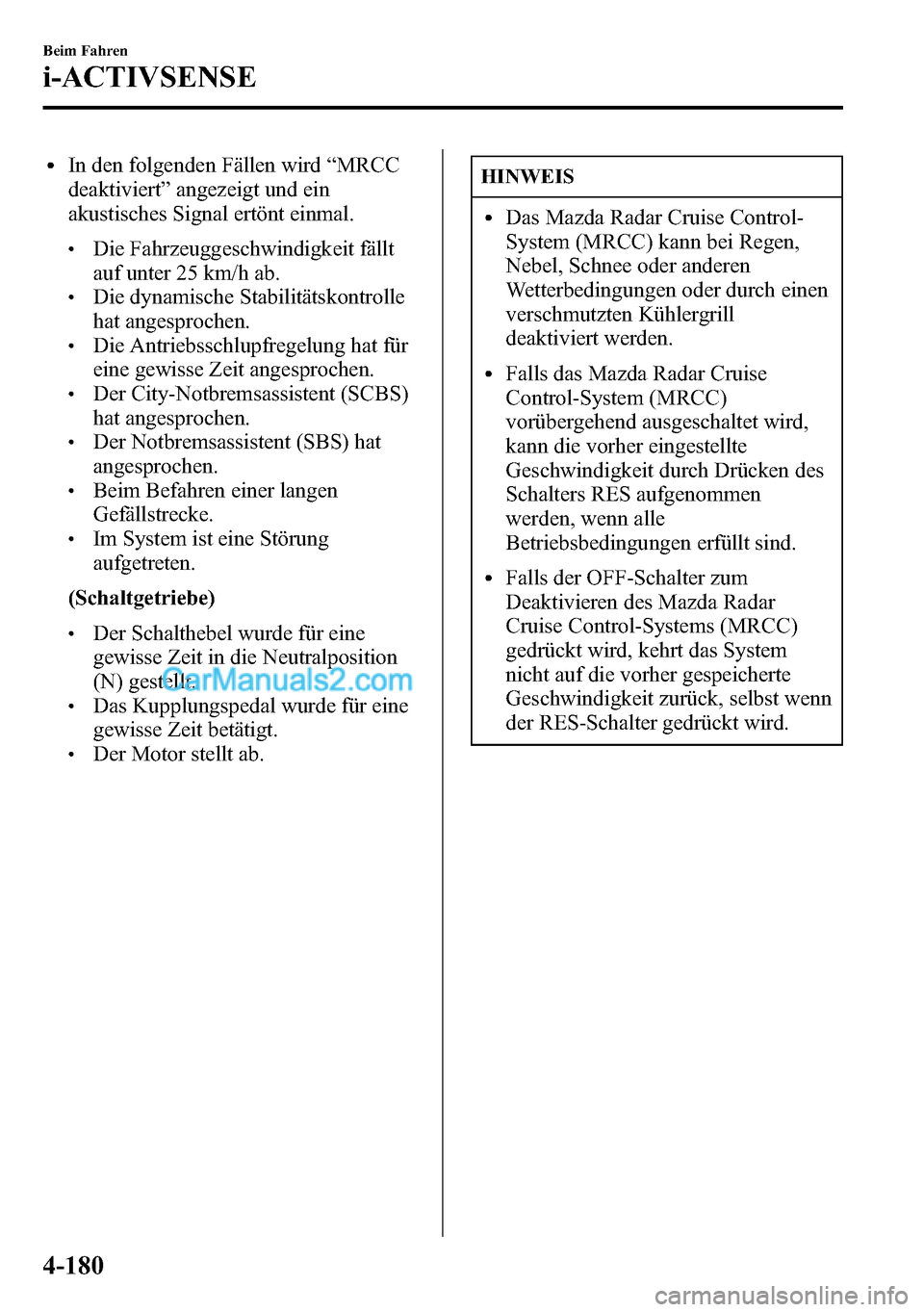

lIn den folgenden Fällen wird“MRCC
deaktiviert”angezeigt und ein
akustisches Signal ertönt einmal.
lDie Fahrzeuggeschwindigkeit fällt
auf unter 25 km/h ab.
lDie dynamische Stabilitätskontrolle
hat angesprochen.
lDie Antriebsschlupfregelung hat für
eine gewisse Zeit angesprochen.
lDer City-Notbremsassistent (SCBS)
hat angesprochen.
lDer Notbremsassistent (SBS) hat
angesprochen.
lBeim Befahren einer langen
Gefällstrecke.
lIm System ist eine Störung
aufgetreten.
(Schaltgetriebe)
lDer Schalthebel wurde für eine
gewisse Zeit in die Neutralposition
(N) gestellt.
lDas Kupplungspedal wurde für eine
gewisse Zeit betätigt.
lDer Motor stellt ab.
HINWEIS
lDas Mazda Radar Cruise Control-
System (MRCC) kann bei Regen,
Nebel, Schnee oder anderen
Wetterbedingungen oder durch einen
verschmutzten Kühlergrill
deaktiviert werden.
lFalls das Mazda Radar Cruise
Control-System (MRCC)
vorübergehend ausgeschaltet wird,
kann die vorher eingestellte
Geschwindigkeit durch Drücken des
Schalters RES aufgenommen
werden, wenn alle
Betriebsbedingungen erfüllt sind.
lFalls der OFF-Schalter zum
Deaktivieren des Mazda Radar
Cruise Control-Systems (MRCC)
gedrückt wird, kehrt das System
nicht auf die vorher gespeicherte
Geschwindigkeit zurück, selbst wenn
der RES-Schalter gedrückt wird.
4-180
Beim Fahren
i-ACTIVSENSE

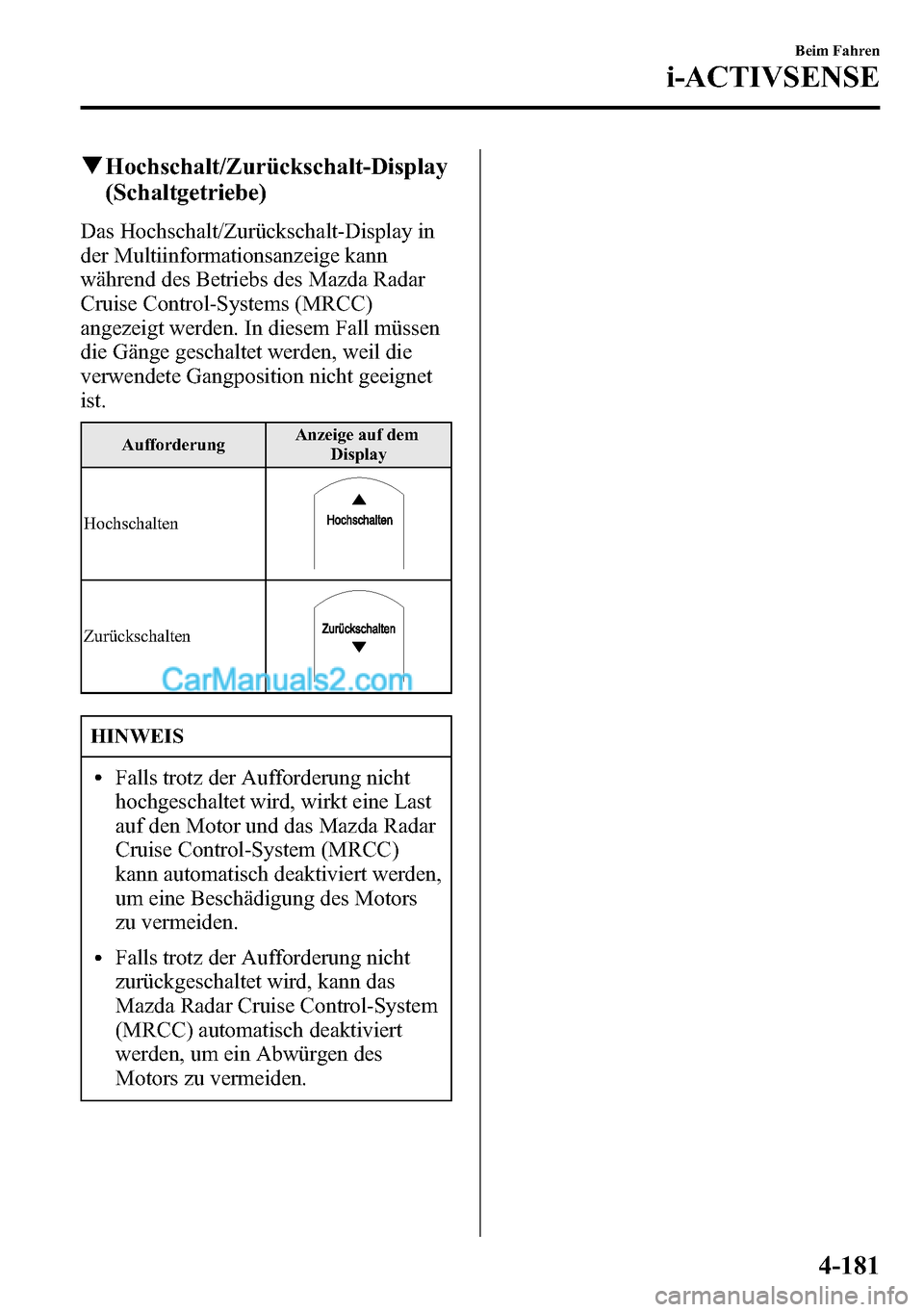

qHochschalt/Zurückschalt-Display
(Schaltgetriebe)
Das Hochschalt/Zurückschalt-Display in
der Multiinformationsanzeige kann
während des Betriebs des Mazda Radar
Cruise Control-Systems (MRCC)
angezeigt werden. In diesem Fall müssen
die Gänge geschaltet werden, weil die
verwendete Gangposition nicht geeignet
ist.
AufforderungAnzeige auf dem
Display
Hochschalten
Zurückschalten
HINWEIS
lFalls trotz der Aufforderung nicht
hochgeschaltet wird, wirkt eine Last
auf den Motor und das Mazda Radar
Cruise Control-System (MRCC)
kann automatisch deaktiviert werden,
um eine Beschädigung des Motors
zu vermeiden.
lFalls trotz der Aufforderung nicht
zurückgeschaltet wird, kann das
Mazda Radar Cruise Control-System
(MRCC) automatisch deaktiviert
werden, um ein Abwürgen des
Motors zu vermeiden.
Beim Fahren
i-ACTIVSENSE
4-181
