4-262

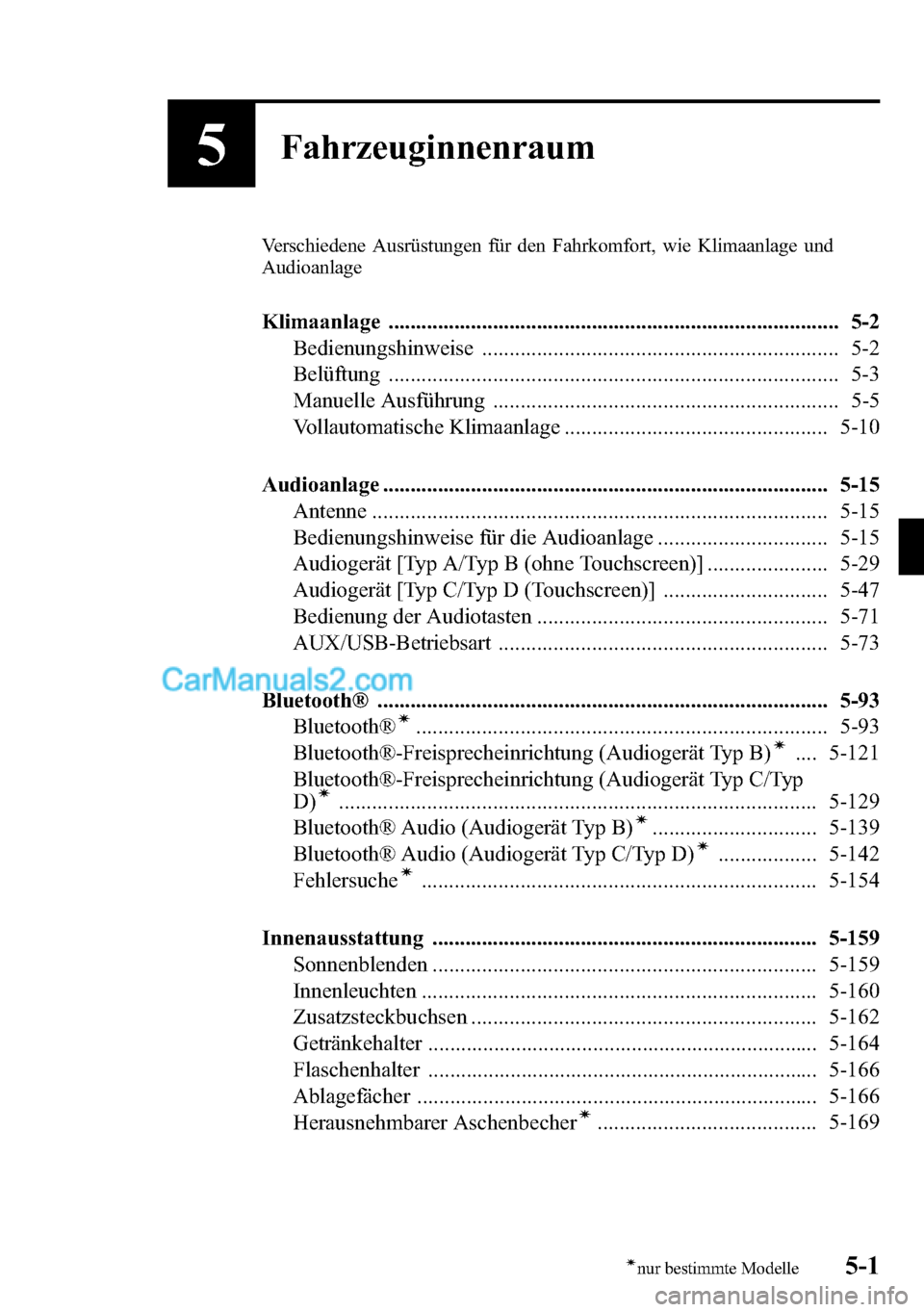

5Fahrzeuginnenraum
Verschiedene Ausrüstungen für den Fahrkomfort, wie Klimaanlage und
Audioanlage
Klimaanlage .................................................................................. 5-2
Bedienungshinweise ................................................................. 5-2
Belüftung .................................................................................. 5-3
Manuelle Ausführung ............................................................... 5-5
Vollautomatische Klimaanlage ................................................ 5-10
Audioanlage ................................................................................. 5-15
Antenne ................................................................................... 5-15
Bedienungshinweise für die Audioanlage ............................... 5-15
Audiogerät [Typ A/Typ B (ohne Touchscreen)] ...................... 5-29
Audiogerät [Typ C/Typ D (Touchscreen)] .............................. 5-47
Bedienung der Audiotasten ..................................................... 5-71
AUX/USB-Betriebsart ............................................................ 5-73
Bluetooth® .................................................................................. 5-93
Bluetooth®
í........................................................................... 5-93
Bluetooth®-Freisprecheinrichtung (Audiogerät Typ B)í.... 5-121
Bluetooth®-Freisprecheinrichtung (Audiogerät Typ C/Typ
D)
í....................................................................................... 5-129
Bluetooth® Audio (Audiogerät Typ B)í.............................. 5-139
Bluetooth® Audio (Audiogerät Typ C/Typ D)í.................. 5-142
Fehlersucheí........................................................................ 5-154
Innenausstattung ...................................................................... 5-159
Sonnenblenden ...................................................................... 5-159
Innenleuchten ........................................................................ 5-160
Zusatzsteckbuchsen ............................................................... 5-162
Getränkehalter ....................................................................... 5-164
Flaschenhalter ....................................................................... 5-166
Ablagefächer ......................................................................... 5-166
Herausnehmbarer Aschenbecher
í........................................ 5-169
5-1ínur bestimmte Modelle

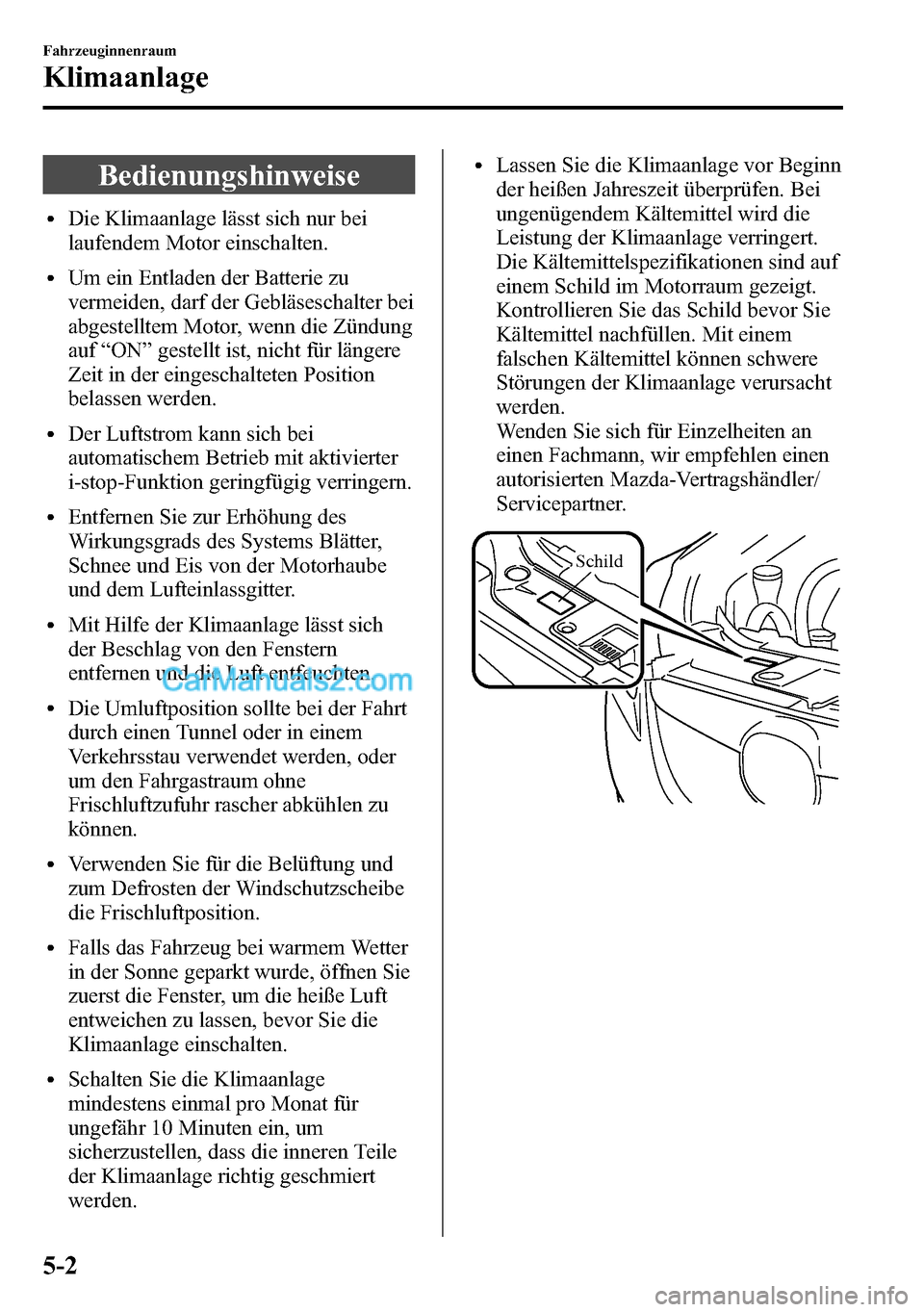

Bedienungshinweise
lDie Klimaanlage lässt sich nur bei
laufendem Motor einschalten.
lUm ein Entladen der Batterie zu
vermeiden, darf der Gebläseschalter bei
abgestelltem Motor, wenn die Zündung
auf“ON”gestellt ist, nicht für längere
Zeit in der eingeschalteten Position
belassen werden.
lDer Luftstrom kann sich bei
automatischem Betrieb mit aktivierter
i-stop-Funktion geringfügig verringern.
lEntfernen Sie zur Erhöhung des
Wirkungsgrads des Systems Blätter,
Schnee und Eis von der Motorhaube
und dem Lufteinlassgitter.
lMit Hilfe der Klimaanlage lässt sich
der Beschlag von den Fenstern
entfernen und die Luft entfeuchten.
lDie Umluftposition sollte bei der Fahrt
durch einen Tunnel oder in einem
Verkehrsstau verwendet werden, oder
um den Fahrgastraum ohne
Frischluftzufuhr rascher abkühlen zu
können.
lVerwenden Sie für die Belüftung und
zum Defrosten der Windschutzscheibe
die Frischluftposition.
lFalls das Fahrzeug bei warmem Wetter
in der Sonne geparkt wurde, öffnen Sie
zuerst die Fenster, um die heiße Luft
entweichen zu lassen, bevor Sie die
Klimaanlage einschalten.
lSchalten Sie die Klimaanlage
mindestens einmal pro Monat für
ungefähr 10 Minuten ein, um
sicherzustellen, dass die inneren Teile
der Klimaanlage richtig geschmiert
werden.
lLassen Sie die Klimaanlage vor Beginn
der heißen Jahreszeit überprüfen. Bei
ungenügendem Kältemittel wird die
Leistung der Klimaanlage verringert.
Die Kältemittelspezifikationen sind auf
einem Schild im Motorraum gezeigt.
Kontrollieren Sie das Schild bevor Sie
Kältemittel nachfüllen. Mit einem
falschen Kältemittel können schwere
Störungen der Klimaanlage verursacht
werden.
Wenden Sie sich für Einzelheiten an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Schild
5-2
Fahrzeuginnenraum
Klimaanlage

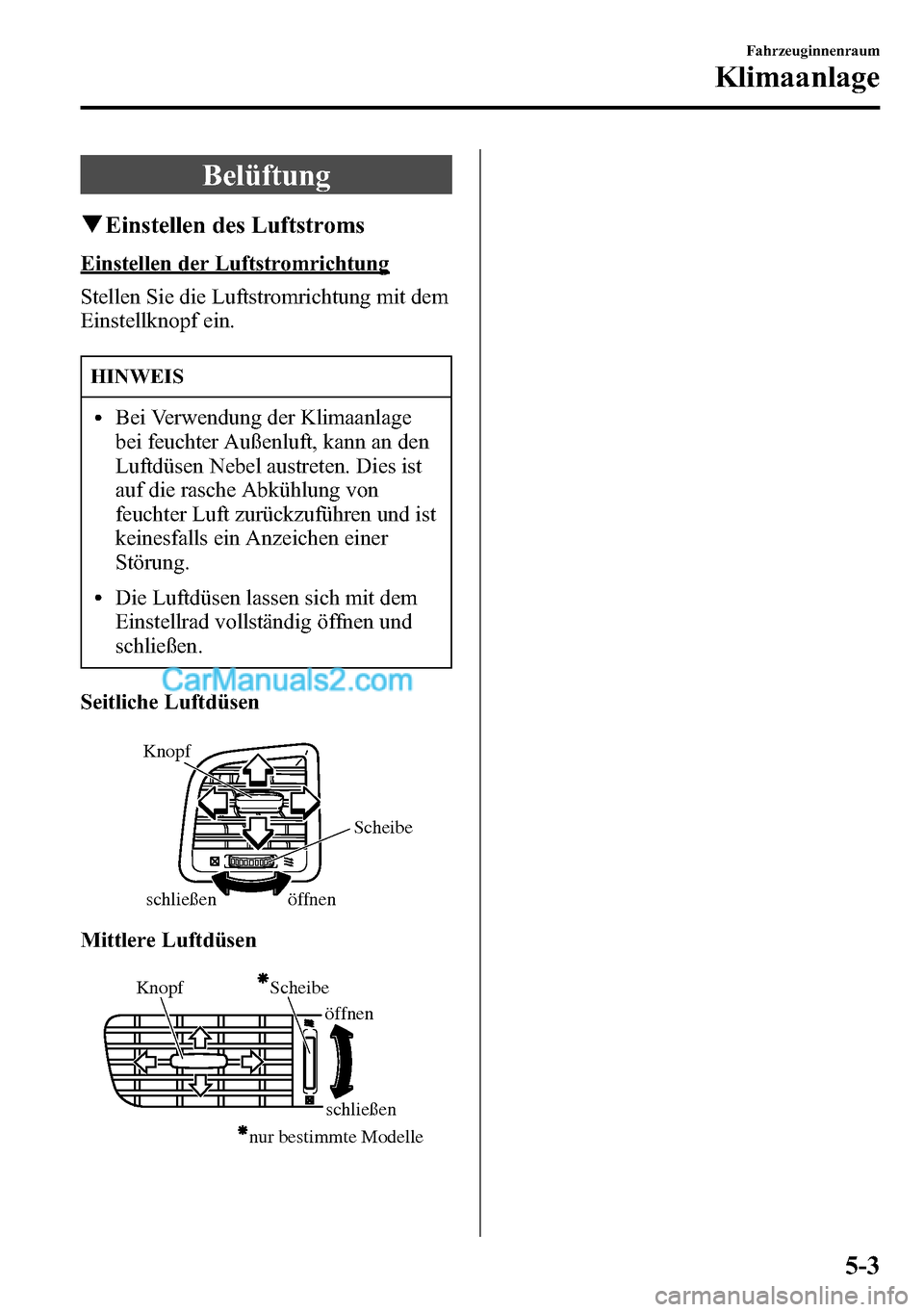

Belüftung
qEinstellen des Luftstroms
Einstellen der Luftstromrichtung
Stellen Sie die Luftstromrichtung mit dem
Einstellknopf ein.
HINWEIS
lBei Verwendung der Klimaanlage
bei feuchter Außenluft, kann an den
Luftdüsen Nebel austreten. Dies ist
auf die rasche Abkühlung von
feuchter Luft zurückzuführen und ist
keinesfalls ein Anzeichen einer
Störung.
lDie Luftdüsen lassen sich mit dem
Einstellrad vollständig öffnen und
schließen.
Seitliche Luftdüsen
öffnen Knopf
Scheibe
schließen
Mittlere Luftdüsen
KnopfScheibe
schließen öffnen
nur bestimmte Modelle
Fahrzeuginnenraum
Klimaanlage
5-3

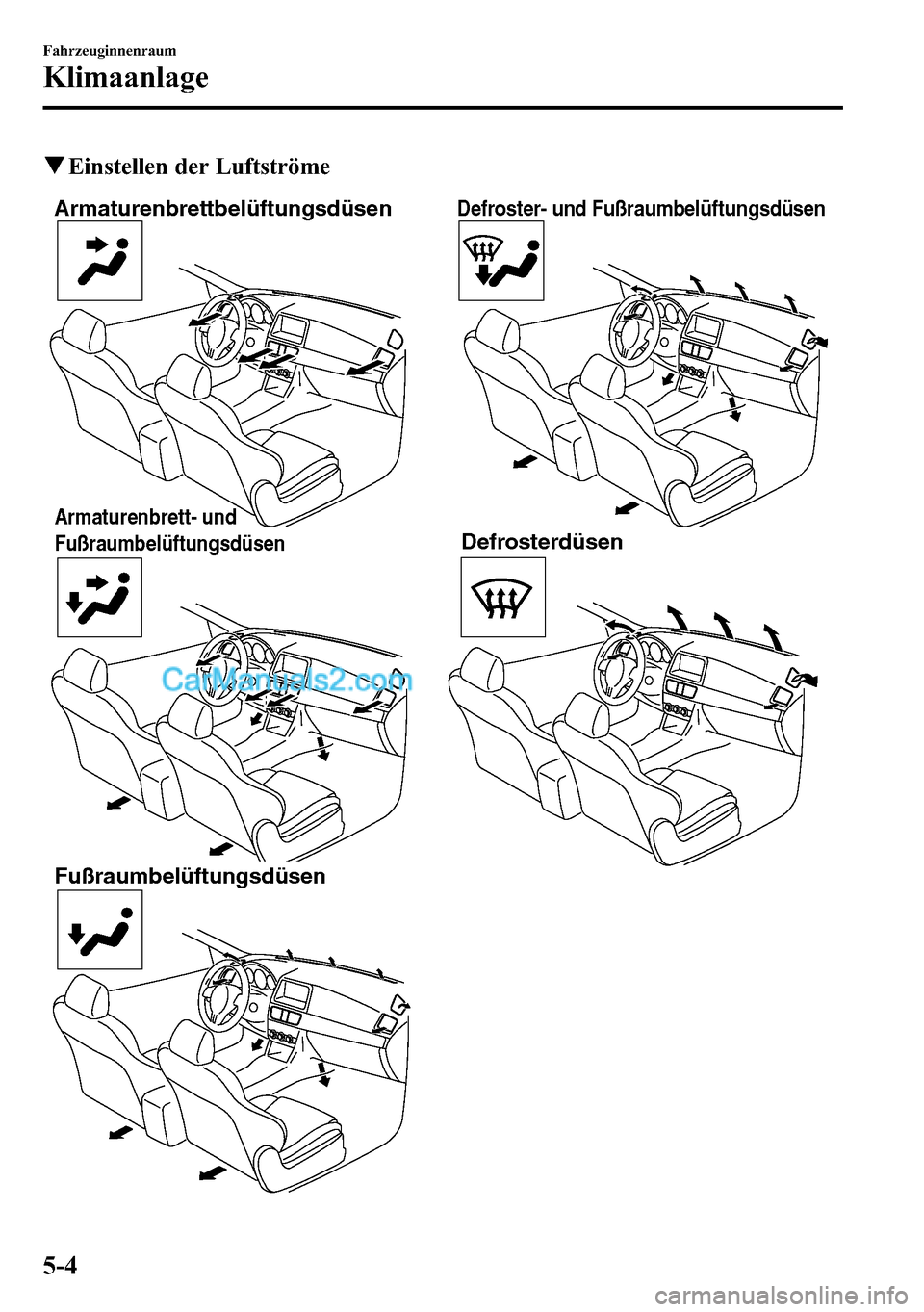

qEinstellen der Luftströme
Armaturenbrettbelüftungsdüsen
Armaturenbrett- und
Fußraumbelüftungsdüsen
Defroster- und Fußraumbelüftungsdüsen
Defrosterdüsen
Fußraumbelüftungsdüsen
5-4
Fahrzeuginnenraum
Klimaanlage

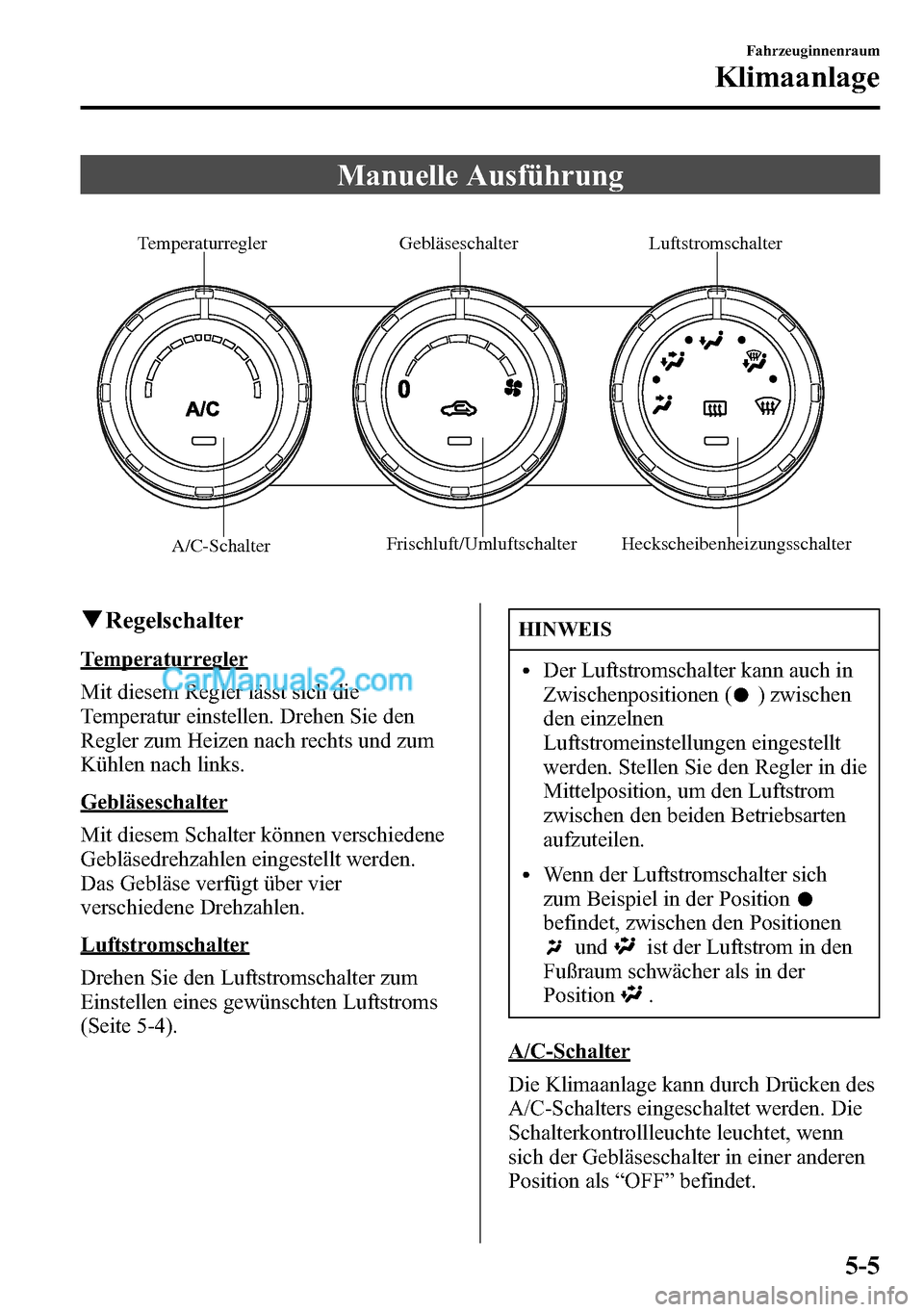

Manuelle Ausführung
TemperaturreglerGebläseschalter
Luftstromschalter
A/C-SchalterFrischluft/Umluftschalter Heckscheibenheizungsschalter
qRegelschalter
Temperaturregler
Mit diesem Regler lässt sich die
Temperatur einstellen. Drehen Sie den
Regler zum Heizen nach rechts und zum
Kühlen nach links.
Gebläseschalter
Mit diesem Schalter können verschiedene
Gebläsedrehzahlen eingestellt werden.
Das Gebläse verfügt über vier
verschiedene Drehzahlen.
Luftstromschalter
Drehen Sie den Luftstromschalter zum
Einstellen eines gewünschten Luftstroms
(Seite 5-4).
HINWEIS
lDer Luftstromschalter kann auch in
Zwischenpositionen (
) zwischen
den einzelnen
Luftstromeinstellungen eingestellt
werden. Stellen Sie den Regler in die
Mittelposition, um den Luftstrom
zwischen den beiden Betriebsarten
aufzuteilen.
lWenn der Luftstromschalter sich
zum Beispiel in der Position
befindet, zwischen den Positionen
undist der Luftstrom in den
Fußraum schwächer als in der
Position
.
A/C-Schalter
Die Klimaanlage kann durch Drücken des
A/C-Schalters eingeschaltet werden. Die
Schalterkontrollleuchte leuchtet, wenn
sich der Gebläseschalter in einer anderen
Position als“OFF”befindet.
Fahrzeuginnenraum
Klimaanlage
5-5

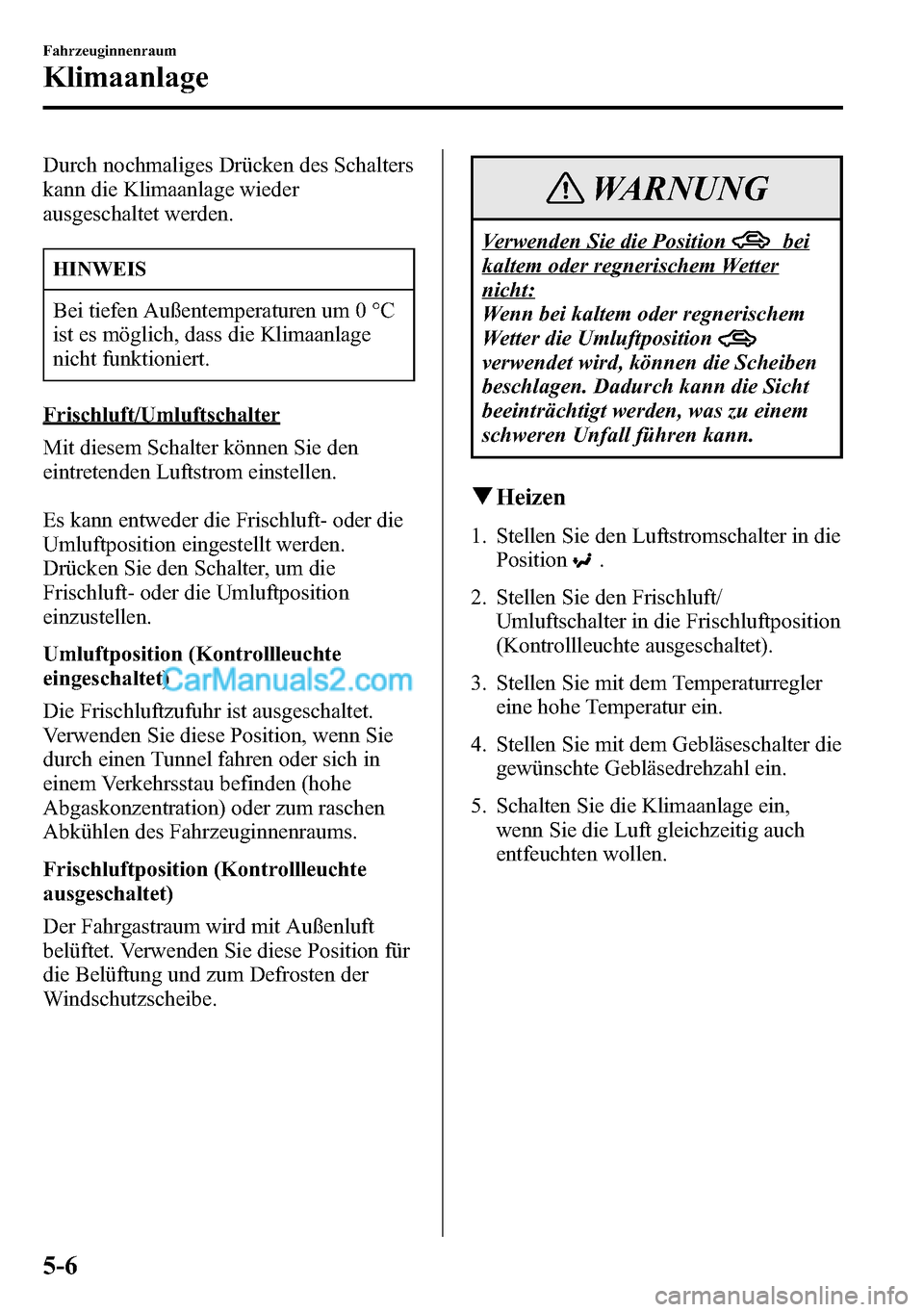

Durch nochmaliges Drücken des Schalters
kann die Klimaanlage wieder
ausgeschaltet werden.
HINWEIS
Bei tiefen Außentemperaturen um 0 °C
ist es möglich, dass die Klimaanlage
nicht funktioniert.
Frischluft/Umluftschalter
Mit diesem Schalter können Sie den
eintretenden Luftstrom einstellen.
Es kann entweder die Frischluft- oder die
Umluftposition eingestellt werden.
Drücken Sie den Schalter, um die
Frischluft- oder die Umluftposition
einzustellen.
Umluftposition (Kontrollleuchte
eingeschaltet)
Die Frischluftzufuhr ist ausgeschaltet.
Verwenden Sie diese Position, wenn Sie
durch einen Tunnel fahren oder sich in
einem Verkehrsstau befinden (hohe
Abgaskonzentration) oder zum raschen
Abkühlen des Fahrzeuginnenraums.
Frischluftposition (Kontrollleuchte
ausgeschaltet)
Der Fahrgastraum wird mit Außenluft
belüftet. Verwenden Sie diese Position für
die Belüftung und zum Defrosten der
Windschutzscheibe.
WARNUNG
Verwenden Sie die Positionbei
kaltem oder regnerischem Wetter
nicht:
Wenn bei kaltem oder regnerischem
Wetter die Umluftposition
verwendet wird, können die Scheiben
beschlagen. Dadurch kann die Sicht
beeinträchtigt werden, was zu einem
schweren Unfall führen kann.
qHeizen
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Frischluft/
Umluftschalter in die Frischluftposition
(Kontrollleuchte ausgeschaltet).
3. Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.
5-6
Fahrzeuginnenraum
Klimaanlage

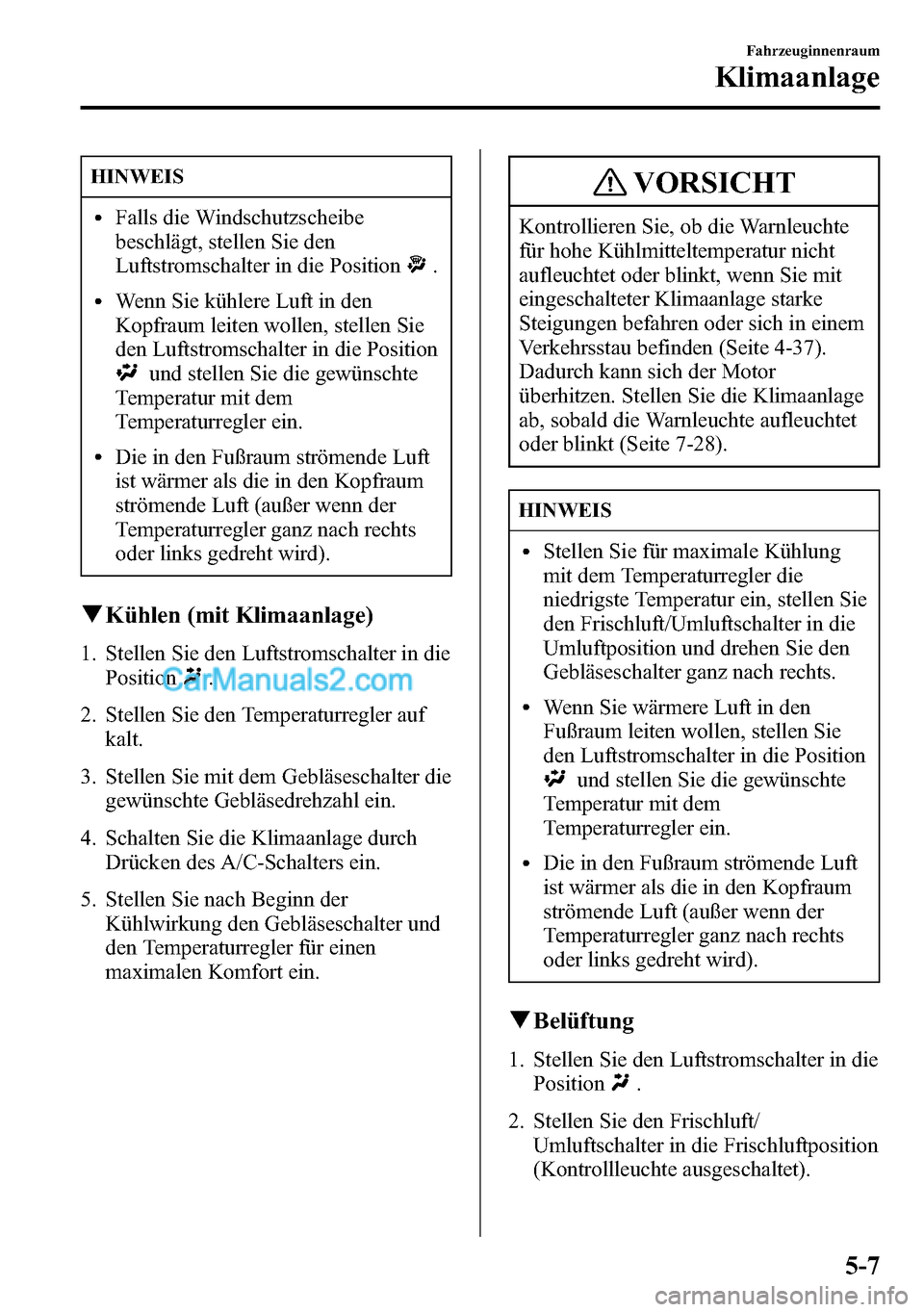

HINWEIS
lFalls die Windschutzscheibe
beschlägt, stellen Sie den
Luftstromschalter in die Position
.
lWenn Sie kühlere Luft in den
Kopfraum leiten wollen, stellen Sie
den Luftstromschalter in die Position
und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
lDie in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
qKühlen (mit Klimaanlage)
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Temperaturregler auf
kalt.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
4. Schalten Sie die Klimaanlage durch
Drücken des A/C-Schalters ein.
5. Stellen Sie nach Beginn der
Kühlwirkung den Gebläseschalter und
den Temperaturregler für einen
maximalen Komfort ein.
VORSICHT
Kontrollieren Sie, ob die Warnleuchte
für hohe Kühlmitteltemperatur nicht
aufleuchtet oder blinkt, wenn Sie mit
eingeschalteter Klimaanlage starke
Steigungen befahren oder sich in einem
Verkehrsstau befinden (Seite 4-37).
Dadurch kann sich der Motor
überhitzen. Stellen Sie die Klimaanlage
ab, sobald die Warnleuchte aufleuchtet
oder blinkt (Seite 7-28).
HINWEIS
lStellen Sie für maximale Kühlung
mit dem Temperaturregler die
niedrigste Temperatur ein, stellen Sie
den Frischluft/Umluftschalter in die
Umluftposition und drehen Sie den
Gebläseschalter ganz nach rechts.
lWenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position
und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
lDie in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
qBelüftung
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Frischluft/
Umluftschalter in die Frischluftposition
(Kontrollleuchte ausgeschaltet).
Fahrzeuginnenraum
Klimaanlage
5-7

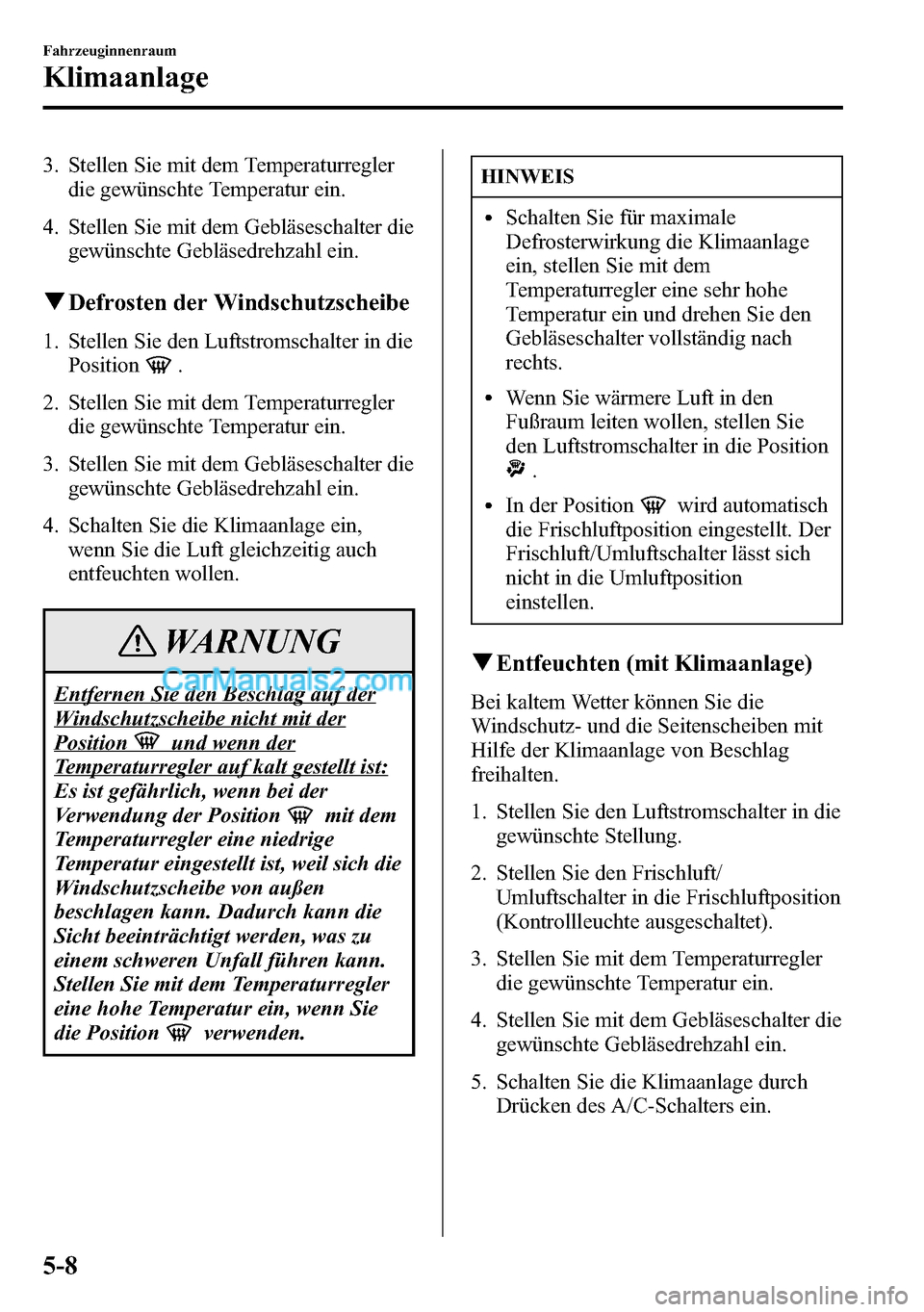

3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
qDefrosten der Windschutzscheibe
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
4. Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.
WARNUNG
Entfernen Sie den Beschlag auf der
Windschutzscheibe nicht mit der
Positionund wenn der
Temperaturregler auf kalt gestellt ist:
Es ist gefährlich, wenn bei der
Verwendung der Position
mit dem
Temperaturregler eine niedrige
Temperatur eingestellt ist, weil sich die
Windschutzscheibe von außen
beschlagen kann. Dadurch kann die
Sicht beeinträchtigt werden, was zu
einem schweren Unfall führen kann.
Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein, wenn Sie
die Position
verwenden.
HINWEIS
lSchalten Sie für maximale
Defrosterwirkung die Klimaanlage
ein, stellen Sie mit dem
Temperaturregler eine sehr hohe
Temperatur ein und drehen Sie den
Gebläseschalter vollständig nach
rechts.
lWenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position
.
lIn der Positionwird automatisch
die Frischluftposition eingestellt. Der
Frischluft/Umluftschalter lässt sich
nicht in die Umluftposition
einstellen.
qEntfeuchten (mit Klimaanlage)
Bei kaltem Wetter können Sie die
Windschutz- und die Seitenscheiben mit
Hilfe der Klimaanlage von Beschlag
freihalten.
1. Stellen Sie den Luftstromschalter in die
gewünschte Stellung.
2. Stellen Sie den Frischluft/
Umluftschalter in die Frischluftposition
(Kontrollleuchte ausgeschaltet).
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage durch
Drücken des A/C-Schalters ein.
5-8
Fahrzeuginnenraum
Klimaanlage

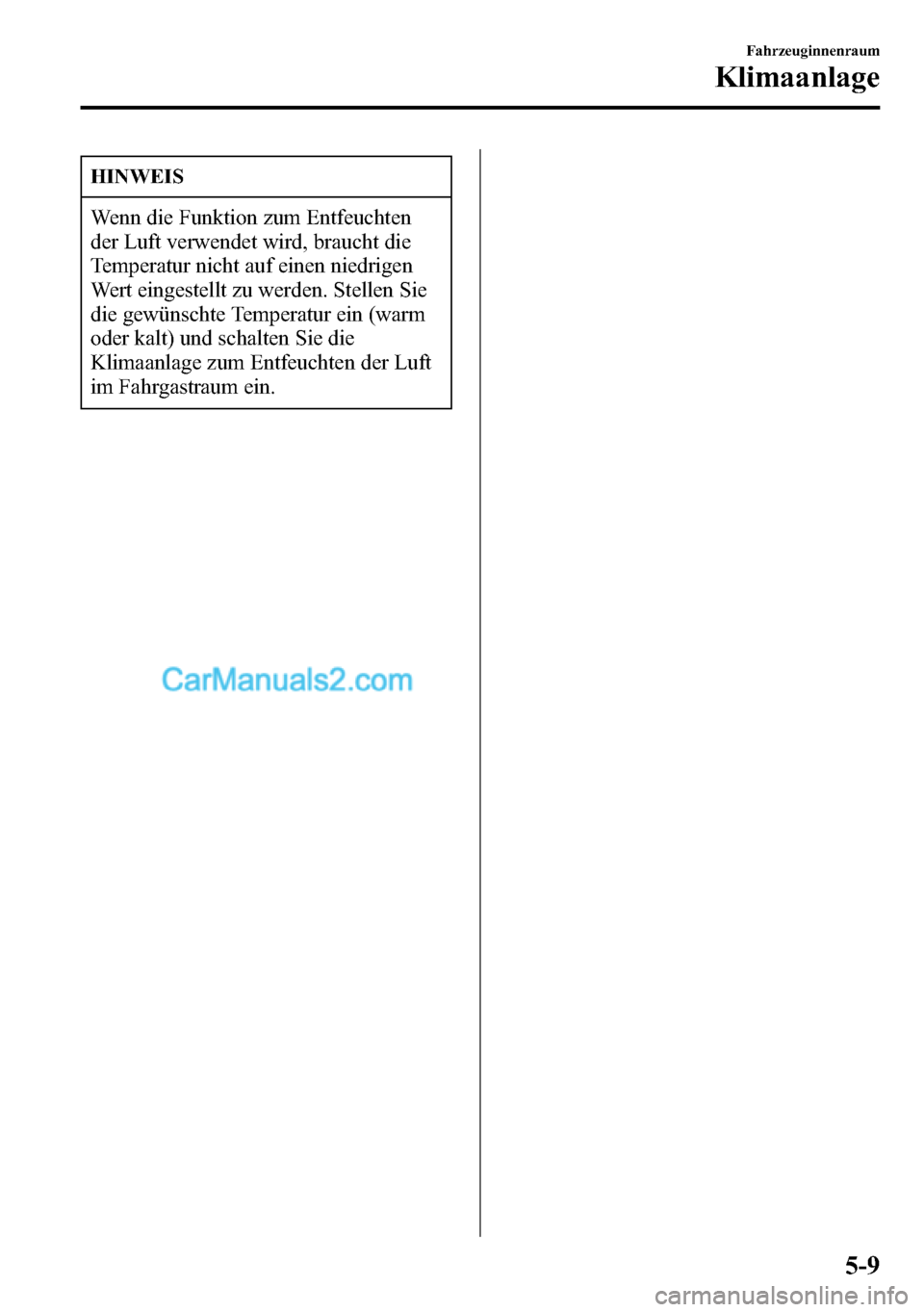

HINWEIS
Wenn die Funktion zum Entfeuchten
der Luft verwendet wird, braucht die
Temperatur nicht auf einen niedrigen
Wert eingestellt zu werden. Stellen Sie
die gewünschte Temperatur ein (warm
oder kalt) und schalten Sie die
Klimaanlage zum Entfeuchten der Luft
im Fahrgastraum ein.
Fahrzeuginnenraum
Klimaanlage
5-9
