MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

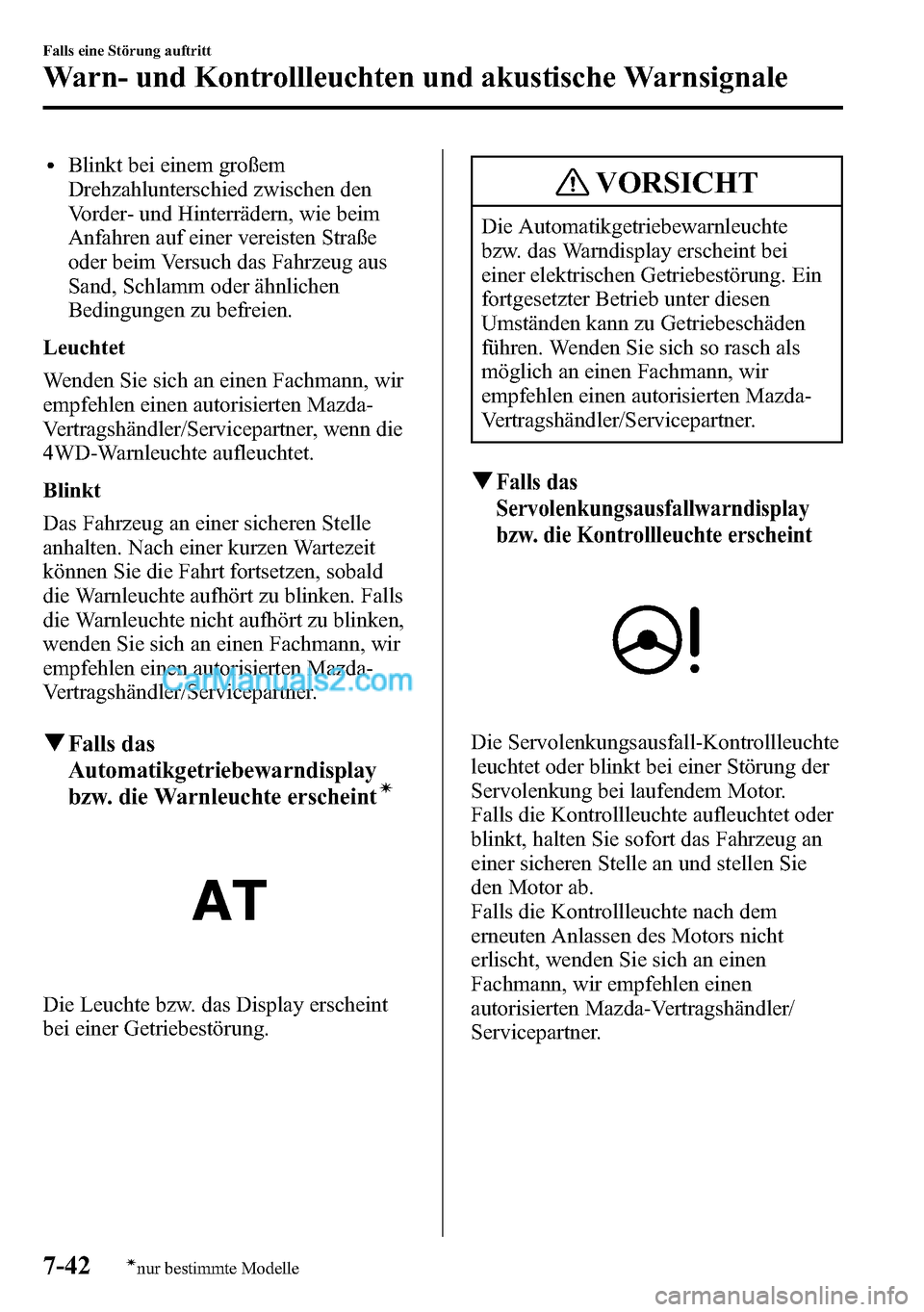

lBlinkt bei einem großem
Drehzahlunterschied zwischen den
Vorder- und Hinterrädern, wie beim
Anfahren auf einer vereisten Straße
oder beim Versuch das Fahrzeug aus
Sand, Schlamm oder ähnlichen
Bedingungen zu befreien.
Leuchtet
Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenn die
4WD-Warnleuchte aufleuchtet.
Blinkt
Das Fahrzeug an einer sicheren Stelle
anhalten. Nach einer kurzen Wartezeit
können Sie die Fahrt fortsetzen, sobald
die Warnleuchte aufhört zu blinken. Falls
die Warnleuchte nicht aufhört zu blinken,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls das
Automatikgetriebewarndisplay
bzw. die Warnleuchte erscheint
í
Die Leuchte bzw. das Display erscheint
bei einer Getriebestörung.
VORSICHT
Die Automatikgetriebewarnleuchte
bzw. das Warndisplay erscheint bei
einer elektrischen Getriebestörung. Ein
fortgesetzter Betrieb unter diesen
Umständen kann zu Getriebeschäden
führen. Wenden Sie sich so rasch als
möglich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls das
Servolenkungsausfallwarndisplay
bzw. die Kontrollleuchte erscheint
Die Servolenkungsausfall-Kontrollleuchte
leuchtet oder blinkt bei einer Störung der
Servolenkung bei laufendem Motor.
Falls die Kontrollleuchte aufleuchtet oder
blinkt, halten Sie sofort das Fahrzeug an
einer sicheren Stelle an und stellen Sie
den Motor ab.
Falls die Kontrollleuchte nach dem
erneuten Anlassen des Motors nicht
erlischt, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
7-42
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale

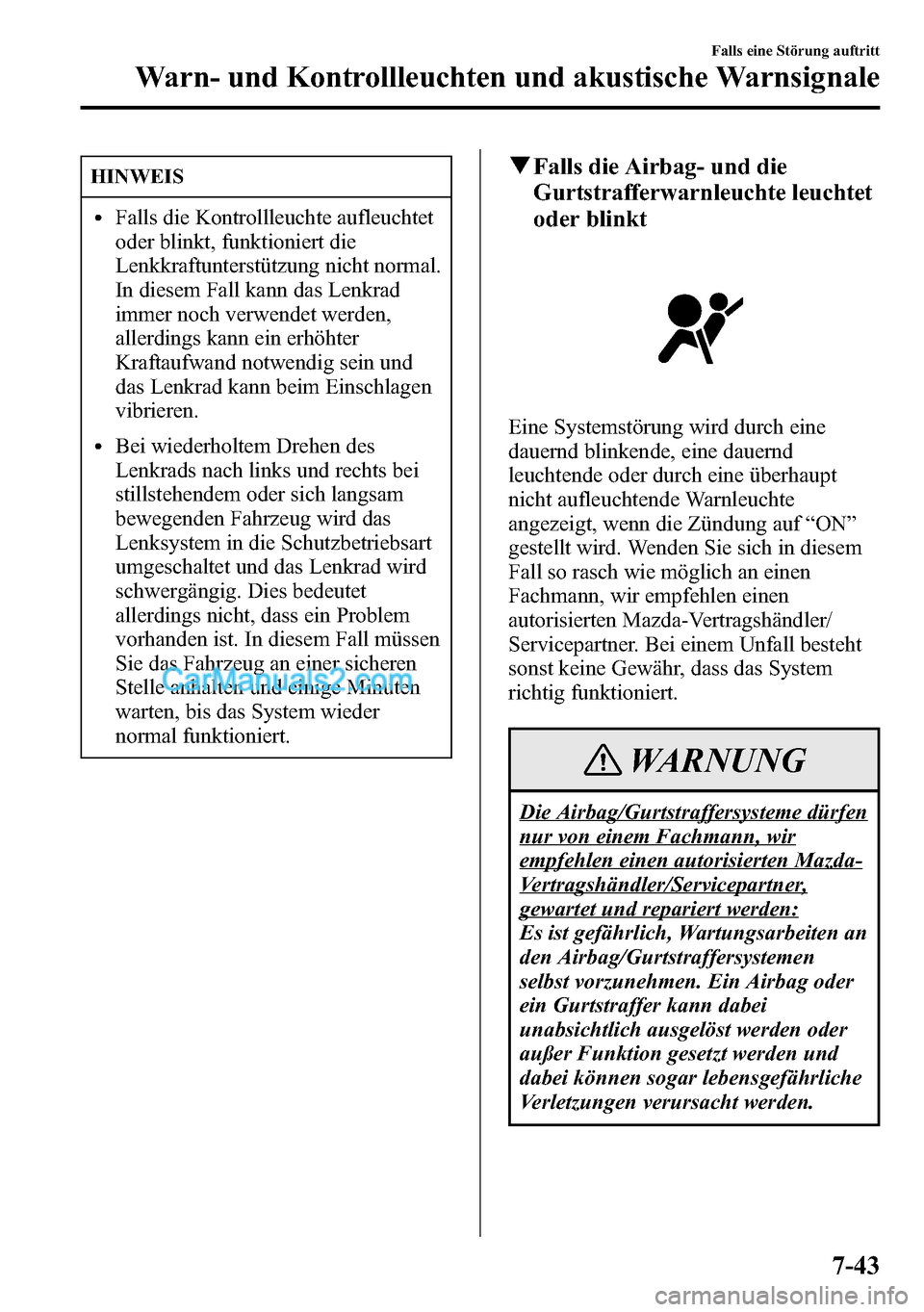

HINWEIS
lFalls die Kontrollleuchte aufleuchtet
oder blinkt, funktioniert die
Lenkkraftunterstützung nicht normal.
In diesem Fall kann das Lenkrad
immer noch verwendet werden,
allerdings kann ein erhöhter
Kraftaufwand notwendig sein und
das Lenkrad kann beim Einschlagen
vibrieren.
lBei wiederholtem Drehen des
Lenkrads nach links und rechts bei
stillstehendem oder sich langsam
bewegenden Fahrzeug wird das
Lenksystem in die Schutzbetriebsart
umgeschaltet und das Lenkrad wird
schwergängig. Dies bedeutet
allerdings nicht, dass ein Problem
vorhanden ist. In diesem Fall müssen
Sie das Fahrzeug an einer sicheren
Stelle anhalten und einige Minuten
warten, bis das System wieder
normal funktioniert.
qFalls die Airbag- und die
Gurtstrafferwarnleuchte leuchtet
oder blinkt
Eine Systemstörung wird durch eine
dauernd blinkende, eine dauernd
leuchtende oder durch eine überhaupt
nicht aufleuchtende Warnleuchte
angezeigt, wenn die Zündung auf“ON”
gestellt wird. Wenden Sie sich in diesem
Fall so rasch wie möglich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Bei einem Unfall besteht
sonst keine Gewähr, dass das System
richtig funktioniert.
WARNUNG
Die Airbag/Gurtstraffersysteme dürfen
nur von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
gewartet und repariert werden:
Es ist gefährlich, Wartungsarbeiten an
den Airbag/Gurtstraffersystemen
selbst vorzunehmen. Ein Airbag oder
ein Gurtstraffer kann dabei
unabsichtlich ausgelöst werden oder
außer Funktion gesetzt werden und
dabei können sogar lebensgefährliche
Verletzungen verursacht werden.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-43

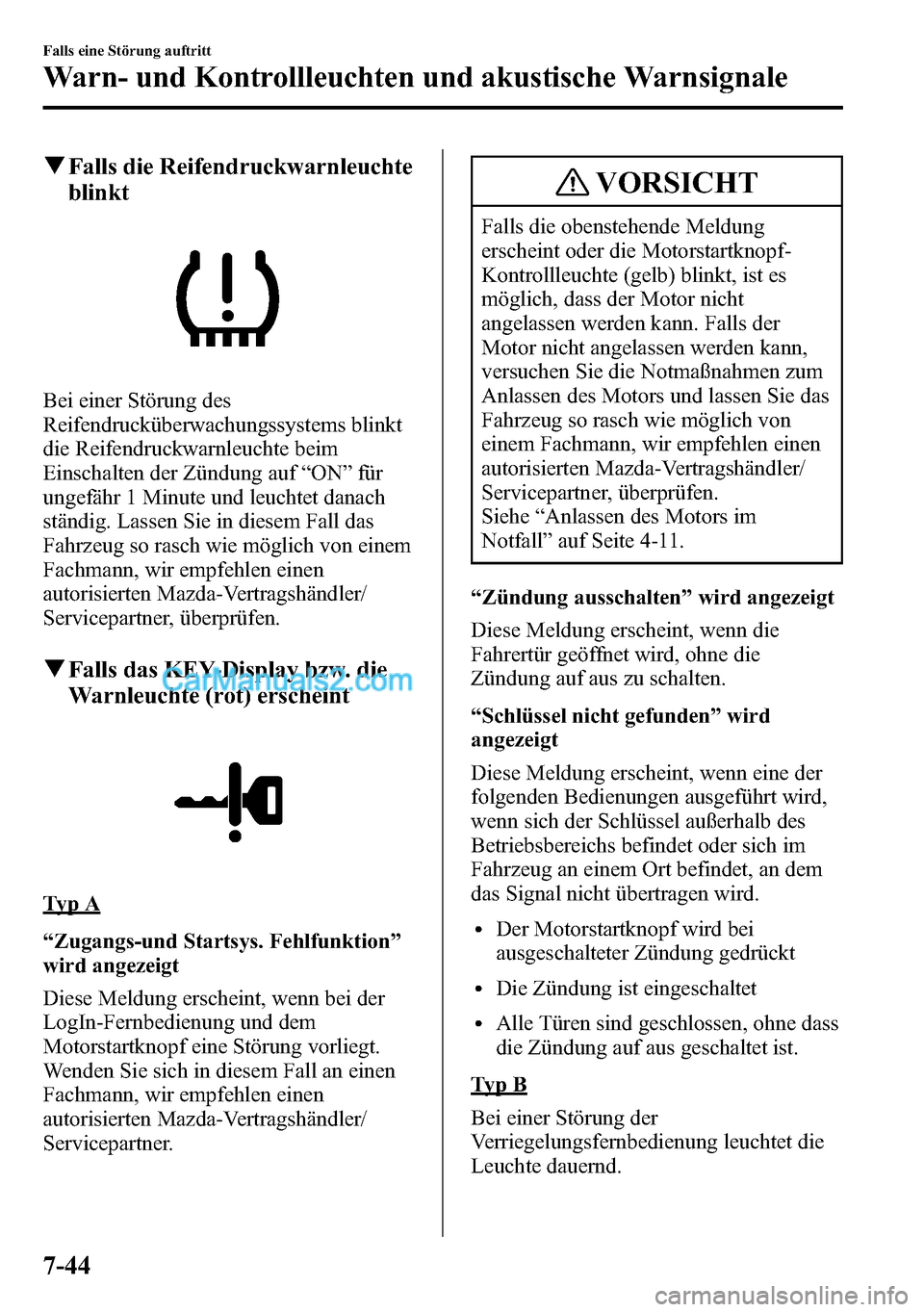

qFalls die Reifendruckwarnleuchte
blinkt
Bei einer Störung des
Reifendrucküberwachungssystems blinkt
die Reifendruckwarnleuchte beim
Einschalten der Zündung auf“ON”für
ungefähr 1 Minute und leuchtet danach
ständig. Lassen Sie in diesem Fall das
Fahrzeug so rasch wie möglich von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
qFalls das KEY-Display bzw. die
Warnleuchte (rot) erscheint
Ty p A
“Zugangs-und Startsys. Fehlfunktion”
wird angezeigt
Diese Meldung erscheint, wenn bei der
LogIn-Fernbedienung und dem
Motorstartknopf eine Störung vorliegt.
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Falls die obenstehende Meldung
erscheint oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, ist es
möglich, dass der Motor nicht
angelassen werden kann. Falls der
Motor nicht angelassen werden kann,
versuchen Sie die Notmaßnahmen zum
Anlassen des Motors und lassen Sie das
Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
Siehe“Anlassen des Motors im
Notfall”auf Seite 4-11.
“Zündung ausschalten”wird angezeigt
Diese Meldung erscheint, wenn die
Fahrertür geöffnet wird, ohne die
Zündung auf aus zu schalten.
“Schlüssel nicht gefunden”wird
angezeigt
Diese Meldung erscheint, wenn eine der
folgenden Bedienungen ausgeführt wird,
wenn sich der Schlüssel außerhalb des
Betriebsbereichs befindet oder sich im
Fahrzeug an einem Ort befindet, an dem
das Signal nicht übertragen wird.
lDer Motorstartknopf wird bei
ausgeschalteter Zündung gedrückt
lDie Zündung ist eingeschaltet
lAlle Türen sind geschlossen, ohne dass
die Zündung auf aus geschaltet ist.
Ty p B
Bei einer Störung der
Verriegelungsfernbedienung leuchtet die
Leuchte dauernd.
7-44
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

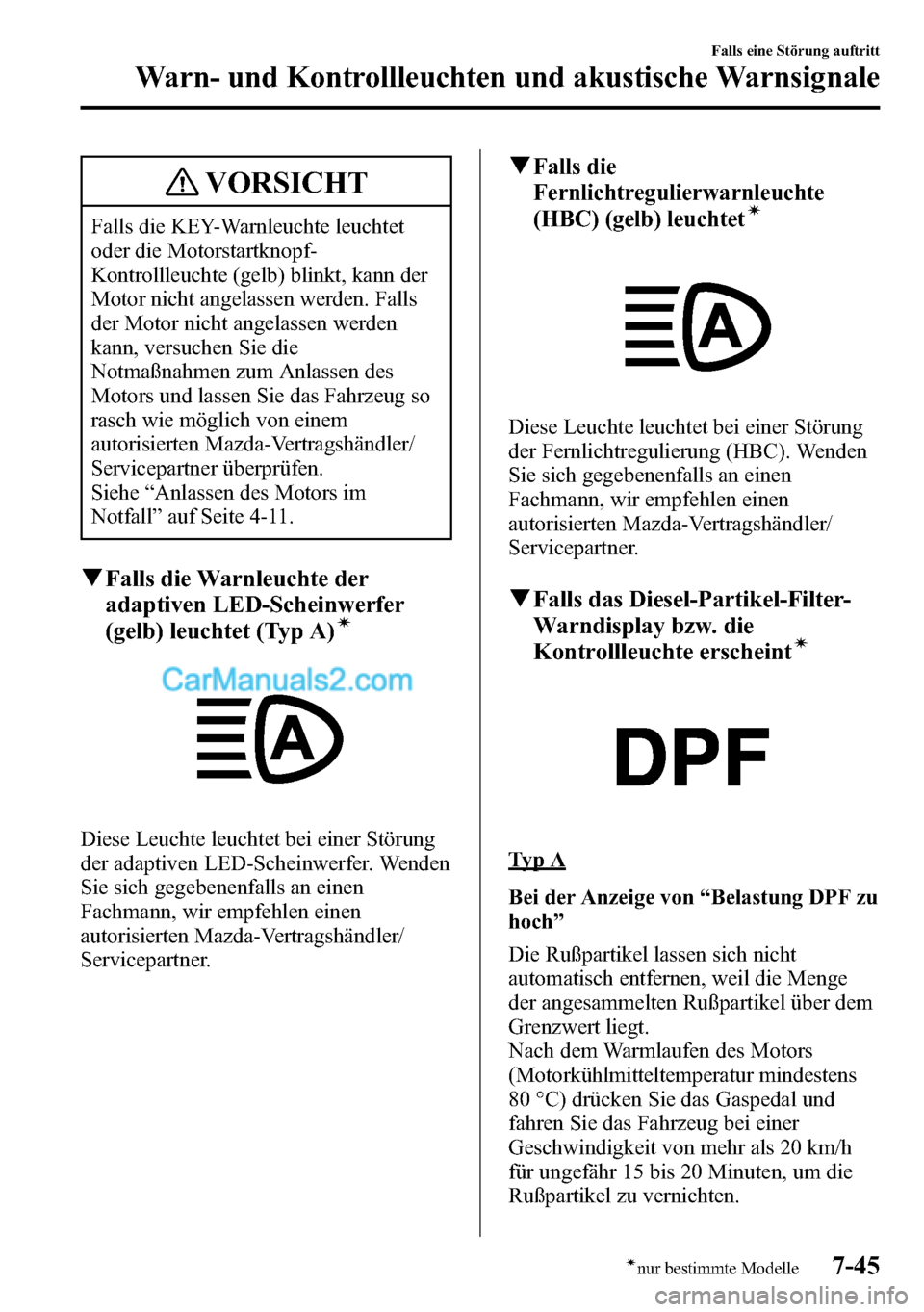

VORSICHT
Falls die KEY-Warnleuchte leuchtet
oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann der
Motor nicht angelassen werden. Falls
der Motor nicht angelassen werden
kann, versuchen Sie die
Notmaßnahmen zum Anlassen des
Motors und lassen Sie das Fahrzeug so
rasch wie möglich von einem
autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
Siehe“Anlassen des Motors im
Notfall”auf Seite 4-11.
qFalls die Warnleuchte der
adaptiven LED-Scheinwerfer
(gelb) leuchtet (Typ A)
í
Diese Leuchte leuchtet bei einer Störung
der adaptiven LED-Scheinwerfer. Wenden
Sie sich gegebenenfalls an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls die
Fernlichtregulierwarnleuchte
(HBC) (gelb) leuchtet
í
Diese Leuchte leuchtet bei einer Störung
der Fernlichtregulierung (HBC). Wenden
Sie sich gegebenenfalls an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls das Diesel-Partikel-Filter-
Warndisplay bzw. die
Kontrollleuchte erscheint
í
Ty p A
Bei der Anzeige von“Belastung DPF zu
hoch”
Die Rußpartikel lassen sich nicht
automatisch entfernen, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.
Nach dem Warmlaufen des Motors
(Motorkühlmitteltemperatur mindestens
80 °C) drücken Sie das Gaspedal und
fahren Sie das Fahrzeug bei einer
Geschwindigkeit von mehr als 20 km/h
für ungefähr 15 bis 20 Minuten, um die
Rußpartikel zu vernichten.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-45ínur bestimmte Modelle

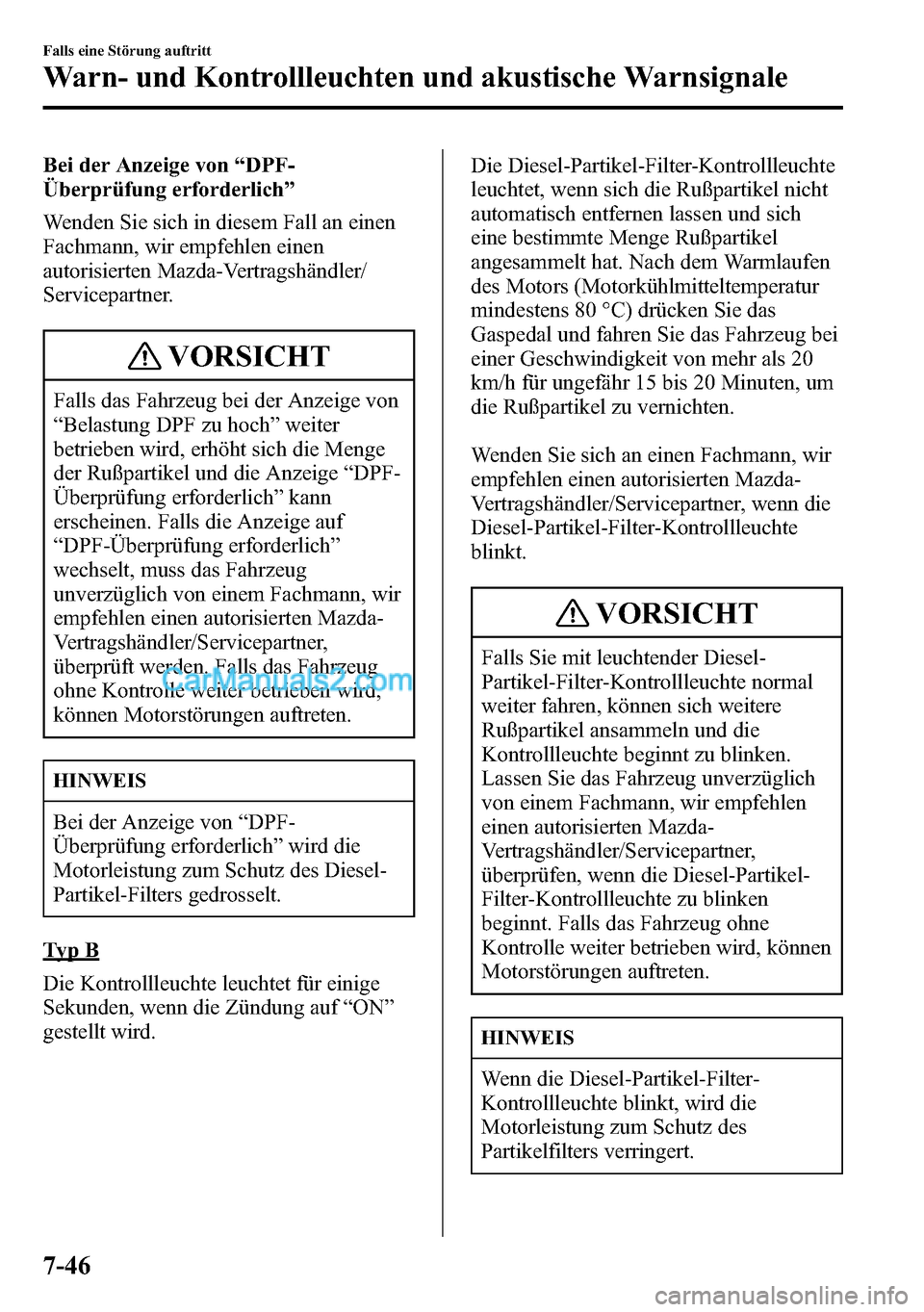

Bei der Anzeige von“DPF-
Überprüfung erforderlich”
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Falls das Fahrzeug bei der Anzeige von
“Belastung DPF zu hoch”weiter
betrieben wird, erhöht sich die Menge
der Rußpartikel und die Anzeige“DPF-
Überprüfung erforderlich”kann
erscheinen. Falls die Anzeige auf
“DPF-Überprüfung erforderlich”
wechselt, muss das Fahrzeug
unverzüglich von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüft werden. Falls das Fahrzeug
ohne Kontrolle weiter betrieben wird,
können Motorstörungen auftreten.
HINWEIS
Bei der Anzeige von“DPF-
Überprüfung erforderlich”wird die
Motorleistung zum Schutz des Diesel-
Partikel-Filters gedrosselt.
Ty p B
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.Die Diesel-Partikel-Filter-Kontrollleuchte
leuchtet, wenn sich die Rußpartikel nicht
automatisch entfernen lassen und sich
eine bestimmte Menge Rußpartikel
angesammelt hat. Nach dem Warmlaufen
des Motors (Motorkühlmitteltemperatur
mindestens 80 °C) drücken Sie das
Gaspedal und fahren Sie das Fahrzeug bei
einer Geschwindigkeit von mehr als 20
km/h für ungefähr 15 bis 20 Minuten, um
die Rußpartikel zu vernichten.
Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenn die
Diesel-Partikel-Filter-Kontrollleuchte
blinkt.
VORSICHT
Falls Sie mit leuchtender Diesel-
Partikel-Filter-Kontrollleuchte normal
weiter fahren, können sich weitere
Rußpartikel ansammeln und die
Kontrollleuchte beginnt zu blinken.
Lassen Sie das Fahrzeug unverzüglich
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen, wenn die Diesel-Partikel-
Filter-Kontrollleuchte zu blinken
beginnt. Falls das Fahrzeug ohne
Kontrolle weiter betrieben wird, können
Motorstörungen auftreten.
HINWEIS
Wenn die Diesel-Partikel-Filter-
Kontrollleuchte blinkt, wird die
Motorleistung zum Schutz des
Partikelfilters verringert.
7-46
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

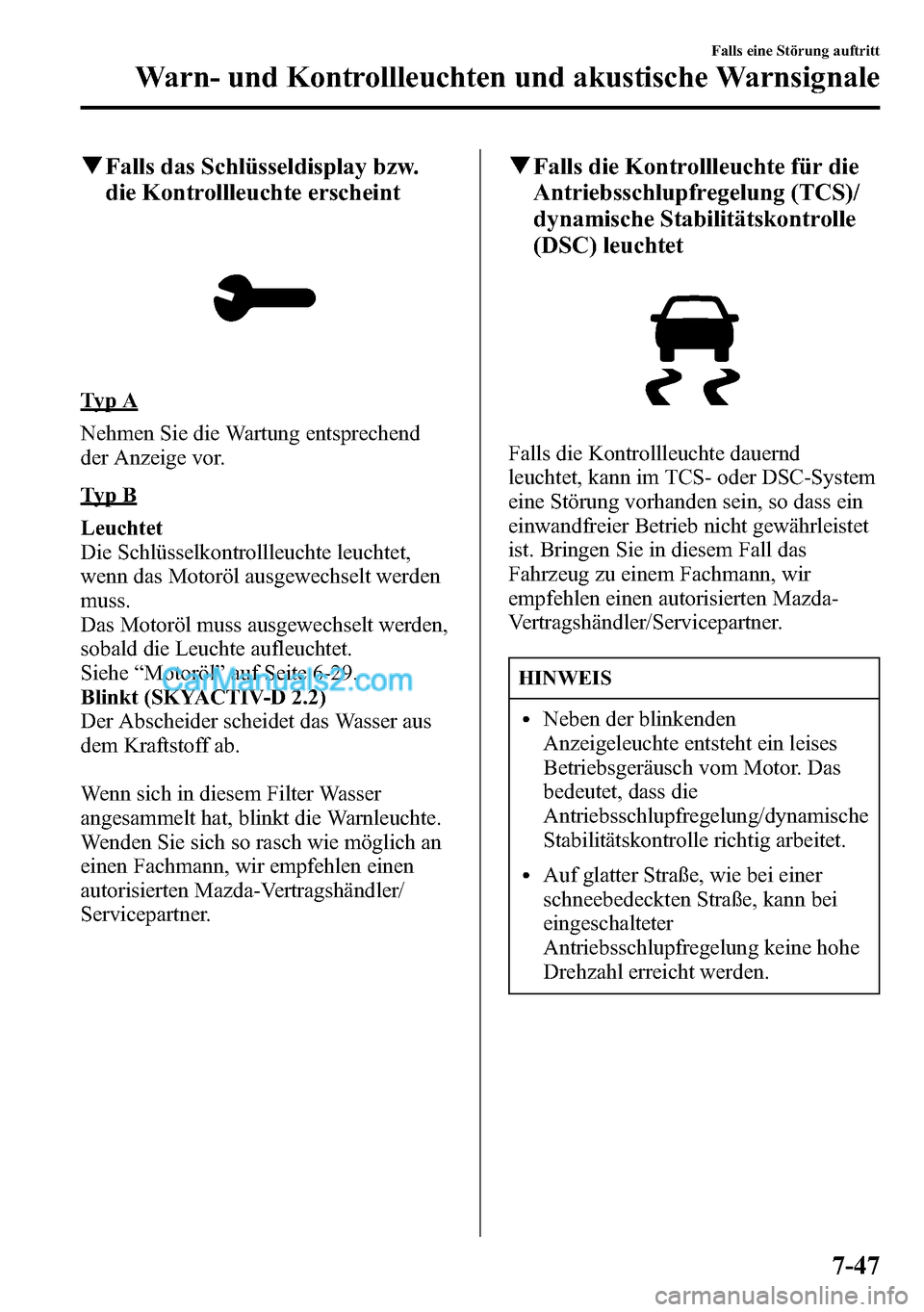

qFalls das Schlüsseldisplay bzw.
die Kontrollleuchte erscheint
Ty p A
Nehmen Sie die Wartung entsprechend
der Anzeige vor.
Ty p B
Leuchtet
Die Schlüsselkontrollleuchte leuchtet,
wenn das Motoröl ausgewechselt werden
muss.
Das Motoröl muss ausgewechselt werden,
sobald die Leuchte aufleuchtet.
Siehe“Motoröl”auf Seite 6-29.
Blinkt (SKYACTIV-D 2.2)
Der Abscheider scheidet das Wasser aus
dem Kraftstoff ab.
Wenn sich in diesem Filter Wasser
angesammelt hat, blinkt die Warnleuchte.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls die Kontrollleuchte für die
Antriebsschlupfregelung (TCS)/
dynamische Stabilitätskontrolle
(DSC) leuchtet
Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-System
eine Störung vorhanden sein, so dass ein
einwandfreier Betrieb nicht gewährleistet
ist. Bringen Sie in diesem Fall das
Fahrzeug zu einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
lNeben der blinkenden
Anzeigeleuchte entsteht ein leises
Betriebsgeräusch vom Motor. Das
bedeutet, dass die
Antriebsschlupfregelung/dynamische
Stabilitätskontrolle richtig arbeitet.
lAuf glatter Straße, wie bei einer
schneebedeckten Straße, kann bei
eingeschalteter
Antriebsschlupfregelung keine hohe
Drehzahl erreicht werden.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-47

qFalls die Kontrollleuchte für die

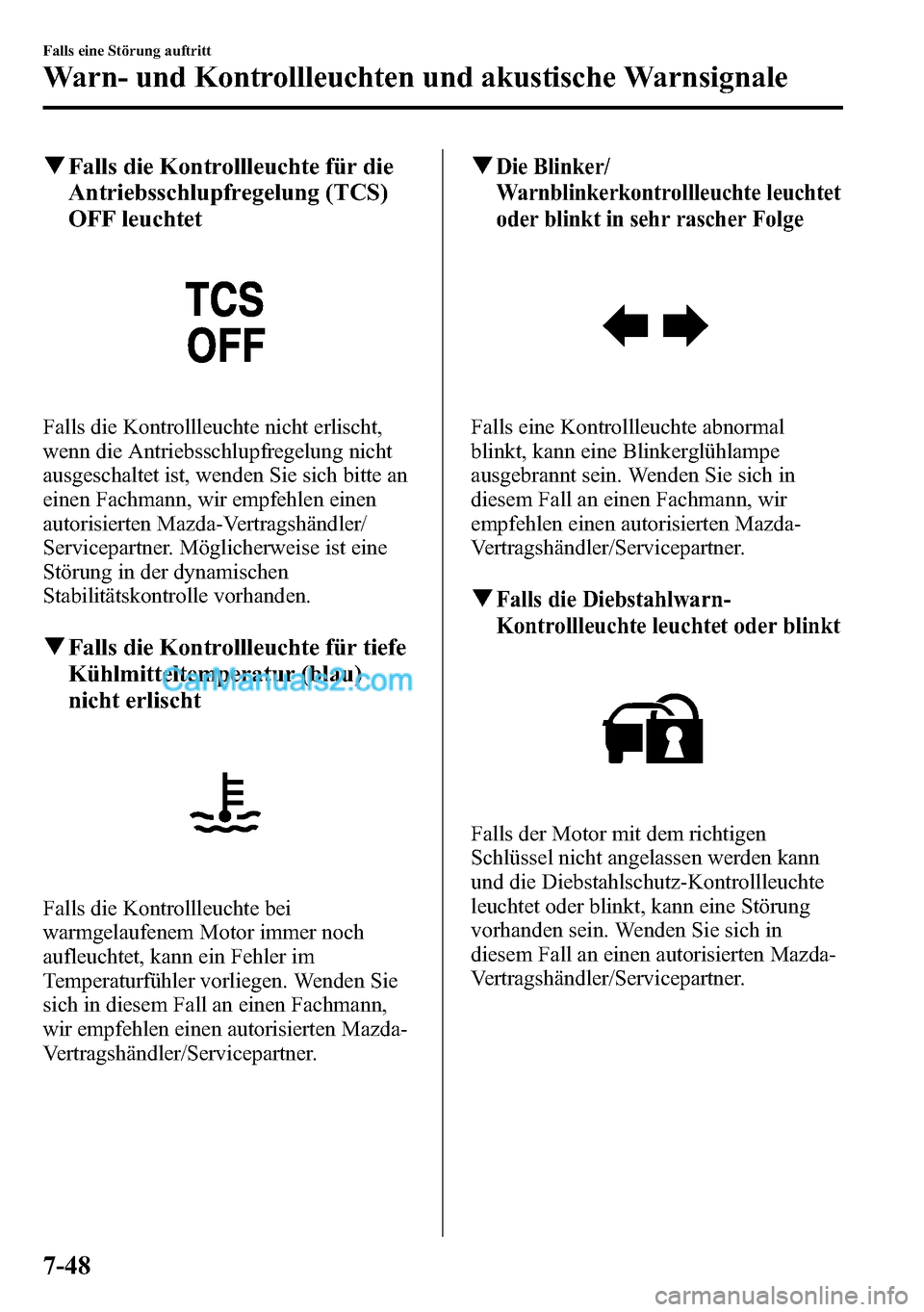

Antriebsschlupfregelung (TCS)
OFF leuchtet
Falls die Kontrollleuchte nicht erlischt,
wenn die Antriebsschlupfregelung nicht
ausgeschaltet ist, wenden Sie sich bitte an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Möglicherweise ist eine
Störung in der dynamischen
Stabilitätskontrolle vorhanden.
qFalls die Kontrollleuchte für tiefe
Kühlmitteltemperatur (blau)
nicht erlischt
Falls die Kontrollleuchte bei
warmgelaufenem Motor immer noch
aufleuchtet, kann ein Fehler im
Temperaturfühler vorliegen. Wenden Sie
sich in diesem Fall an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qDie Blinker/
Warnblinkerkontrollleuchte leuchtet
oder blinkt in sehr rascher Folge
Falls eine Kontrollleuchte abnormal
blinkt, kann eine Blinkerglühlampe
ausgebrannt sein. Wenden Sie sich in
diesem Fall an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls die Diebstahlwarn-
Kontrollleuchte leuchtet oder blinkt
Falls der Motor mit dem richtigen
Schlüssel nicht angelassen werden kann
und die Diebstahlschutz-Kontrollleuchte
leuchtet oder blinkt, kann eine Störung
vorhanden sein. Wenden Sie sich in
diesem Fall an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
7-48
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

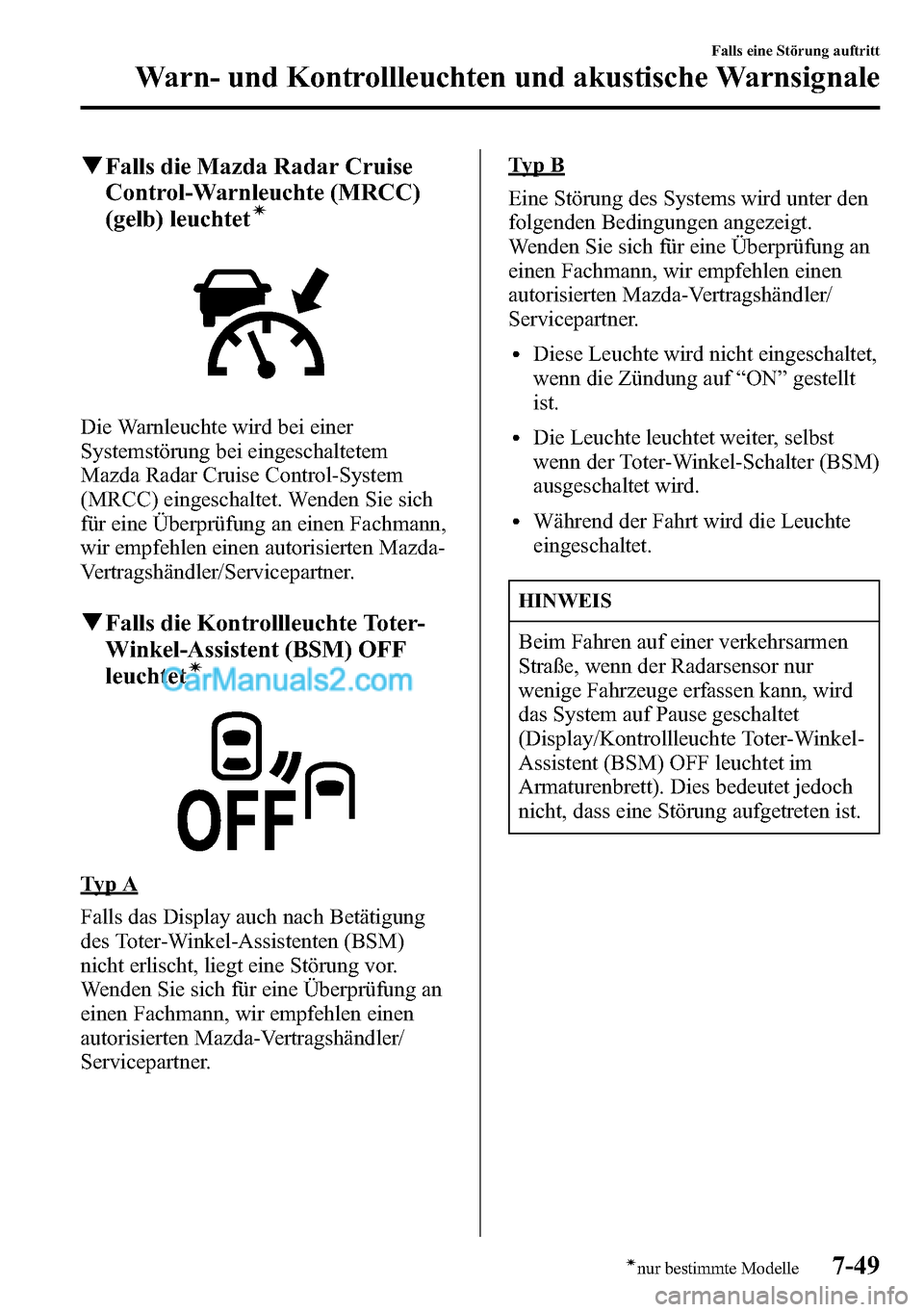

qFalls die Mazda Radar Cruise
Control-Warnleuchte (MRCC)
(gelb) leuchtet
í
Die Warnleuchte wird bei einer
Systemstörung bei eingeschaltetem
Mazda Radar Cruise Control-System
(MRCC) eingeschaltet. Wenden Sie sich
für eine Überprüfung an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls die Kontrollleuchte Toter-
Winkel-Assistent (BSM) OFF
leuchtet
í
Ty p A
Falls das Display auch nach Betätigung
des Toter-Winkel-Assistenten (BSM)
nicht erlischt, liegt eine Störung vor.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Eine Störung des Systems wird unter den
folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lDiese Leuchte wird nicht eingeschaltet,
wenn die Zündung auf“ON”gestellt
ist.
lDie Leuchte leuchtet weiter, selbst
wenn der Toter-Winkel-Schalter (BSM)
ausgeschaltet wird.
lWährend der Fahrt wird die Leuchte
eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen
Straße, wenn der Radarsensor nur
wenige Fahrzeuge erfassen kann, wird
das System auf Pause geschaltet
(Display/Kontrollleuchte Toter-Winkel-
Assistent (BSM) OFF leuchtet im
Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-49ínur bestimmte Modelle

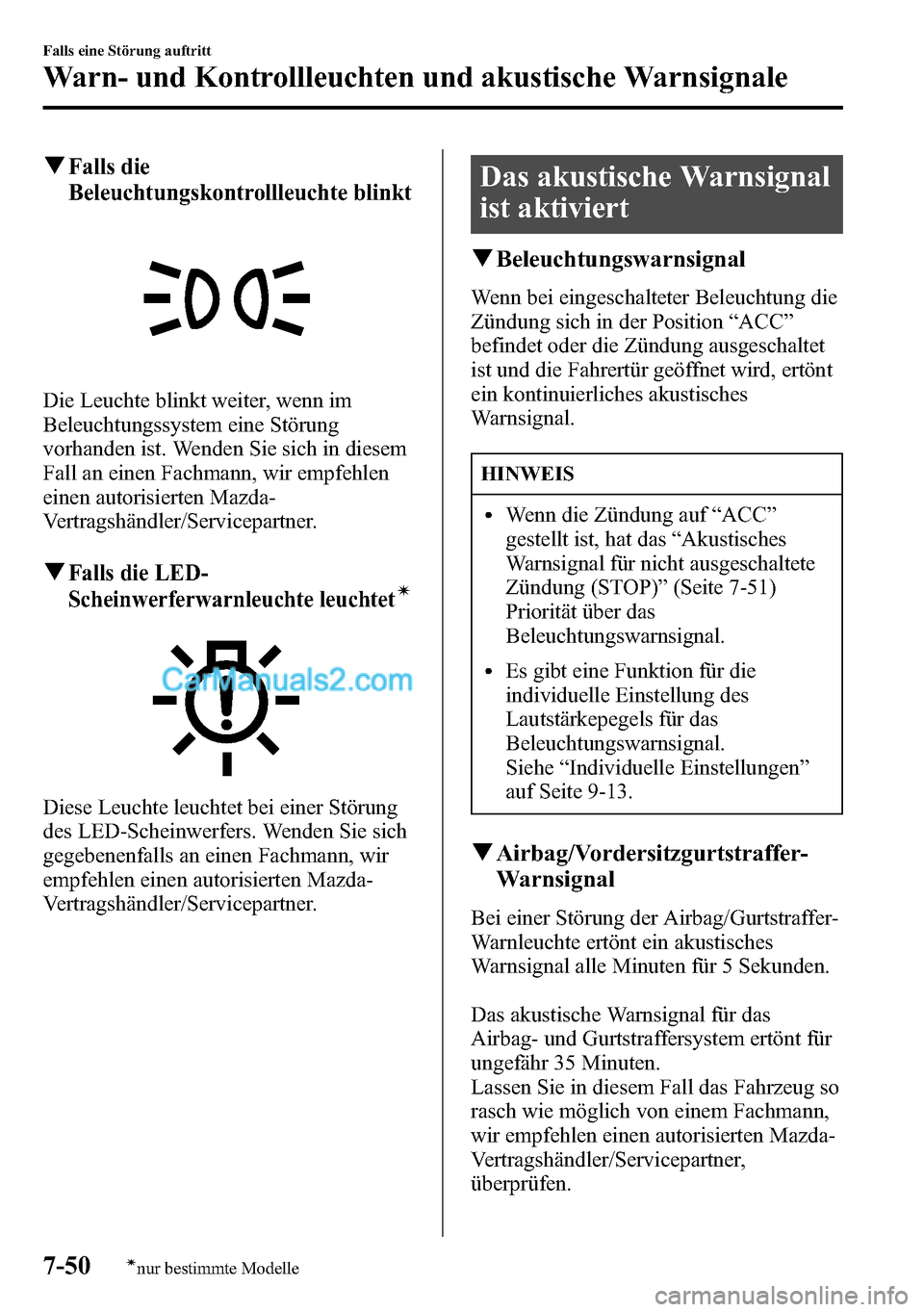

qFalls die
Beleuchtungskontrollleuchte blinkt
Die Leuchte blinkt weiter, wenn im
Beleuchtungssystem eine Störung
vorhanden ist. Wenden Sie sich in diesem
Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls die LED-
Scheinwerferwarnleuchte leuchtetí
Diese Leuchte leuchtet bei einer Störung
des LED-Scheinwerfers. Wenden Sie sich
gegebenenfalls an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Das akustische Warnsignal
ist aktiviert
qBeleuchtungswarnsignal
Wenn bei eingeschalteter Beleuchtung die
Zündung sich in der Position“ACC”
befindet oder die Zündung ausgeschaltet
ist und die Fahrertür geöffnet wird, ertönt
ein kontinuierliches akustisches
Warnsignal.
HINWEIS
lWenn die Zündung auf“ACC”
gestellt ist, hat das“Akustisches
Warnsignal für nicht ausgeschaltete
Zündung (STOP)”(Seite 7-51)
Priorität über das
Beleuchtungswarnsignal.
lEs gibt eine Funktion für die
individuelle Einstellung des
Lautstärkepegels für das
Beleuchtungswarnsignal.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
qAirbag/Vordersitzgurtstraffer-
Warnsignal
Bei einer Störung der Airbag/Gurtstraffer-
Warnleuchte ertönt ein akustisches
Warnsignal alle Minuten für 5 Sekunden.
Das akustische Warnsignal für das
Airbag- und Gurtstraffersystem ertönt für
ungefähr 35 Minuten.
Lassen Sie in diesem Fall das Fahrzeug so
rasch wie möglich von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen.
7-50
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale

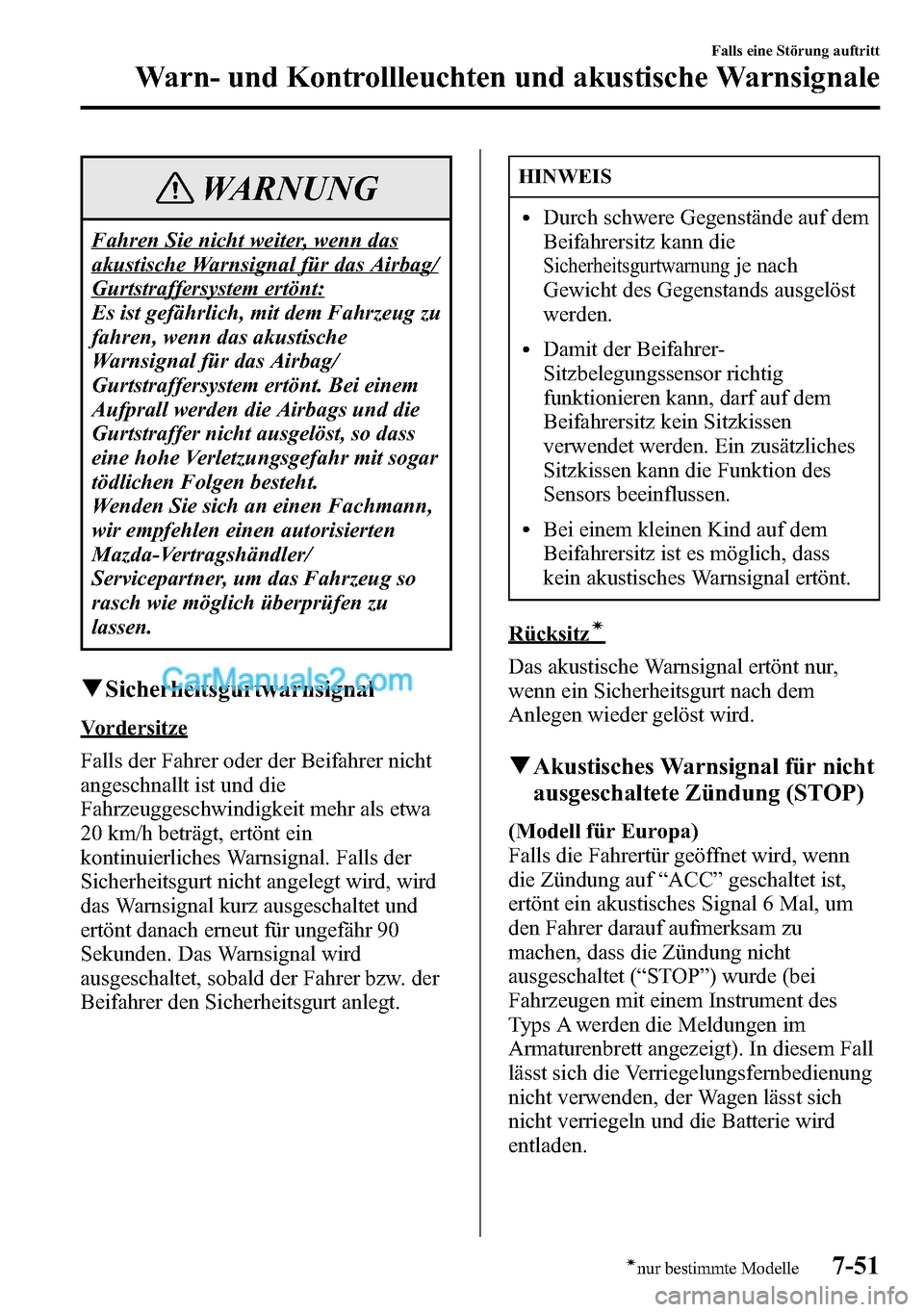

WARNUNG
Fahren Sie nicht weiter, wenn das
akustische Warnsignal für das Airbag/
Gurtstraffersystem ertönt:
Es ist gefährlich, mit dem Fahrzeug zu
fahren, wenn das akustische
Warnsignal für das Airbag/
Gurtstraffersystem ertönt. Bei einem
Aufprall werden die Airbags und die
Gurtstraffer nicht ausgelöst, so dass
eine hohe Verletzungsgefahr mit sogar
tödlichen Folgen besteht.
Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, um das Fahrzeug so
rasch wie möglich überprüfen zu
lassen.
qSicherheitsgurtwarnsignal
Vordersitze
Falls der Fahrer oder der Beifahrer nicht
angeschnallt ist und die
Fahrzeuggeschwindigkeit mehr als etwa
20 km/h beträgt, ertönt ein
kontinuierliches Warnsignal. Falls der
Sicherheitsgurt nicht angelegt wird, wird
das Warnsignal kurz ausgeschaltet und
ertönt danach erneut für ungefähr 90
Sekunden. Das Warnsignal wird
ausgeschaltet, sobald der Fahrer bzw. der
Beifahrer den Sicherheitsgurt anlegt.
HINWEIS
lDurch schwere Gegenstände auf dem
Beifahrersitz kann die
Sicherheitsgurtwarnungje nach
Gewicht des Gegenstands ausgelöst
werden.
lDamit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beeinflussen.
lBei einem kleinen Kind auf dem
Beifahrersitz ist es möglich, dass
kein akustisches Warnsignal ertönt.
Rücksitzí
Das akustische Warnsignal ertönt nur,
wenn ein Sicherheitsgurt nach dem
Anlegen wieder gelöst wird.
qAkustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
(Modell für Europa)
Falls die Fahrertür geöffnet wird, wenn
die Zündung auf“ACC”geschaltet ist,
ertönt ein akustisches Signal 6 Mal, um
den Fahrer darauf aufmerksam zu
machen, dass die Zündung nicht
ausgeschaltet (“STOP”) wurde (bei
Fahrzeugen mit einem Instrument des
Typs A werden die Meldungen im
Armaturenbrett angezeigt). In diesem Fall
lässt sich die Verriegelungsfernbedienung
nicht verwenden, der Wagen lässt sich
nicht verriegeln und die Batterie wird
entladen.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-51ínur bestimmte Modelle
