MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

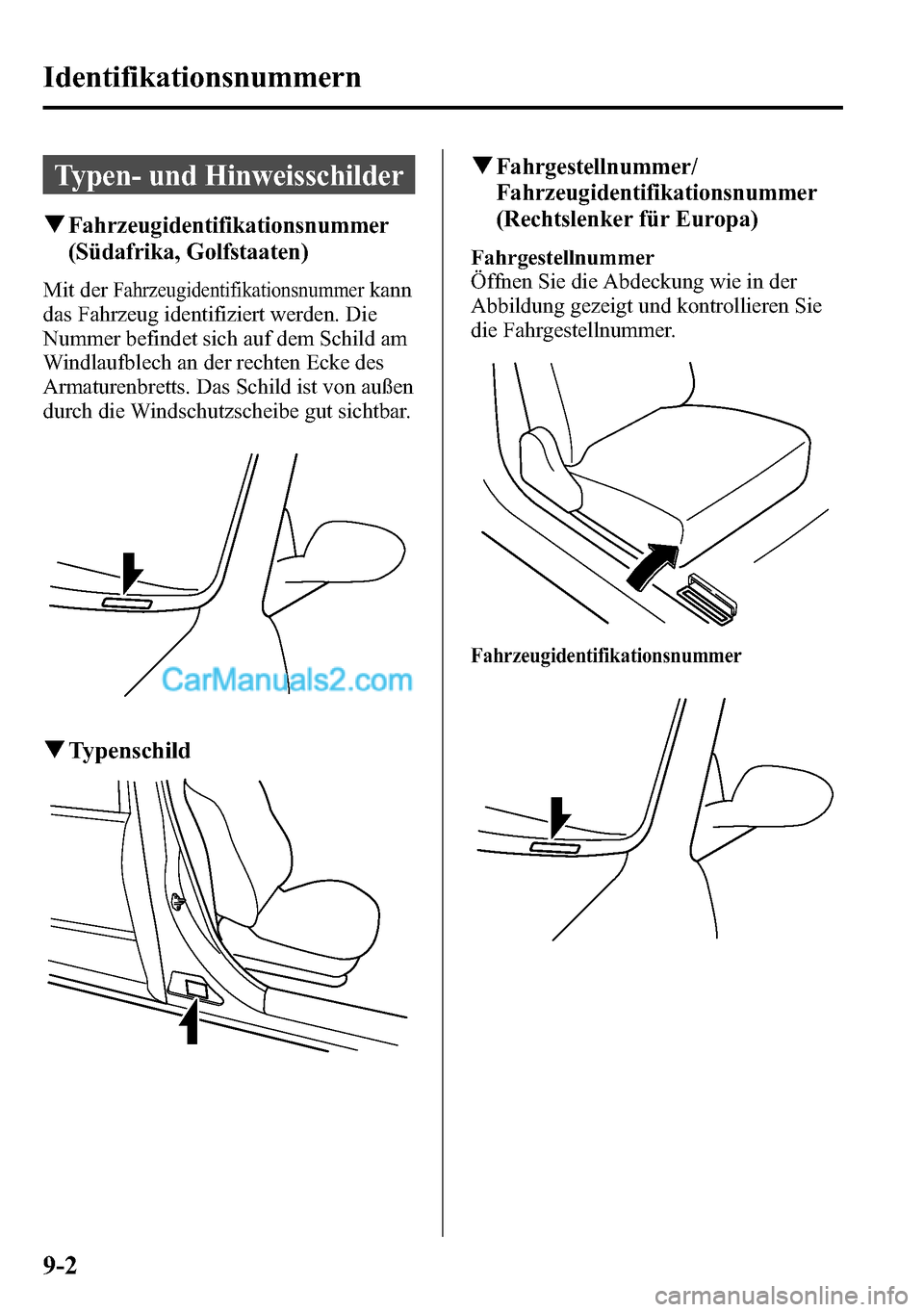

Typen- und Hinweisschilder
qFahrzeugidentifikationsnummer
(Südafrika, Golfstaaten)
Mit derFahrzeugidentifikationsnummerkann
das Fahrzeug identifiziert werden. Die
Nummer befindet sich auf dem Schild am
Windlaufblech an der rechten Ecke des
Armaturenbretts. Das Schild ist von außen
durch die Windschutzscheibe gut sichtbar.
qTypenschild
qFahrgestellnummer/
Fahrzeugidentifikationsnummer
(Rechtslenker für Europa)
Fahrgestellnummer
Öffnen Sie die Abdeckung wie in der
Abbildung gezeigt und kontrollieren Sie
die Fahrgestellnummer.
Fahrzeugidentifikationsnummer
9-2
Identifikationsnummern

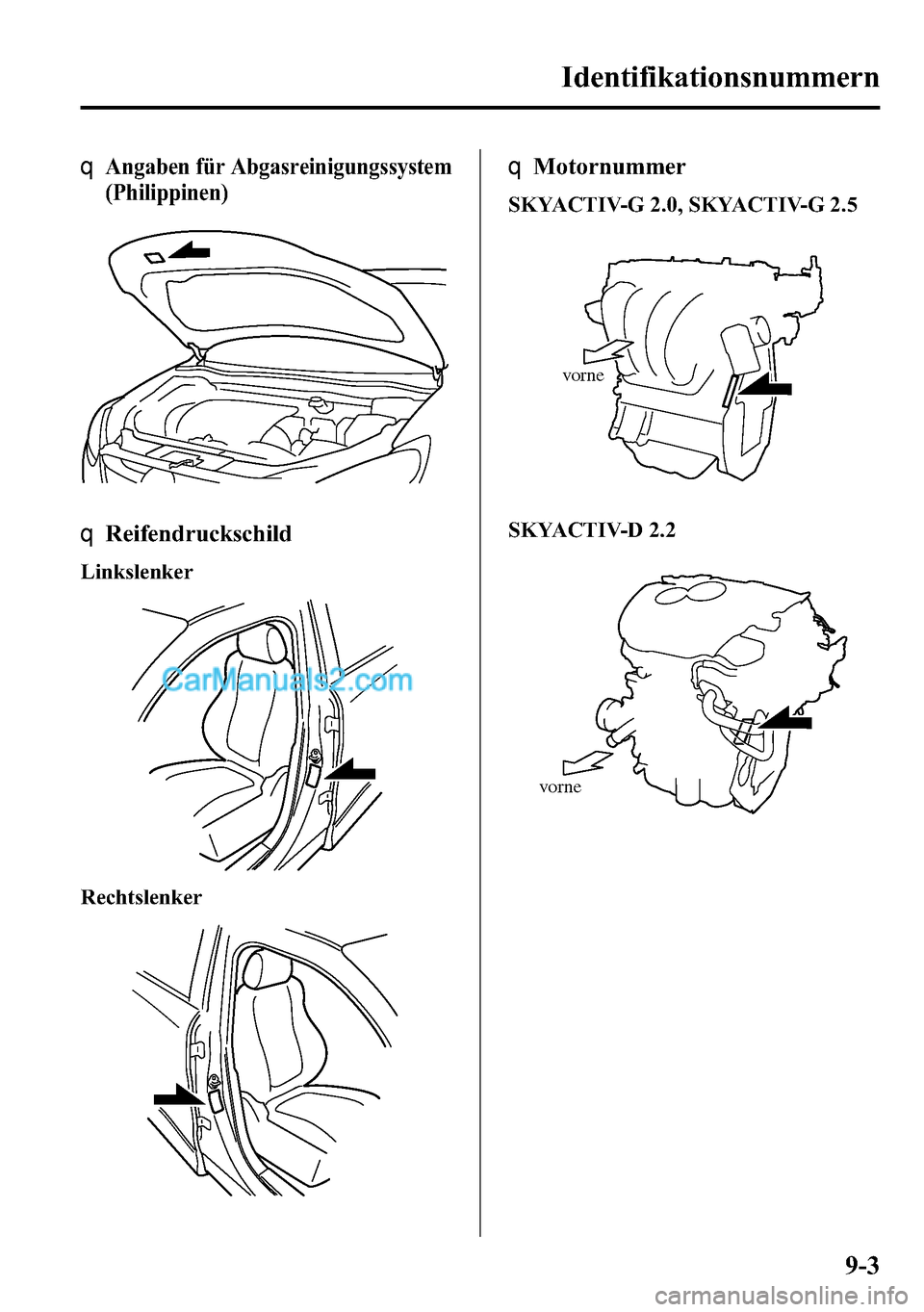

qAngaben für Abgasreinigungssystem
(Philippinen)
qReifendruckschild
Linkslenker
Rechtslenker
qMotornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5
vorne
SKYACTIV-D 2.2
vorne
Identifikationsnummern
9-3

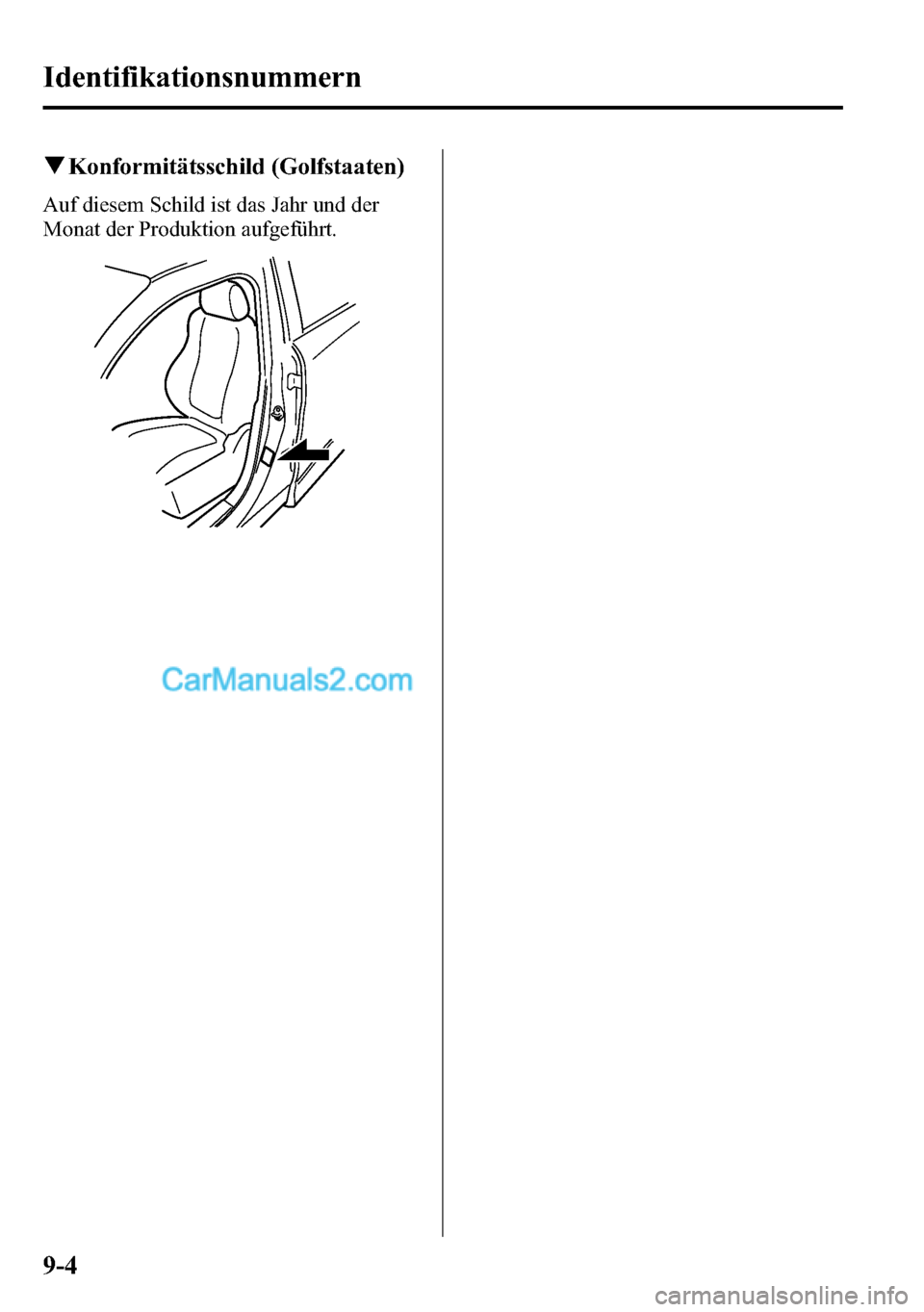

qKonformitätsschild (Golfstaaten)
Auf diesem Schild ist das Jahr und der
Monat der Produktion aufgeführt.
9-4
Identifikationsnummern

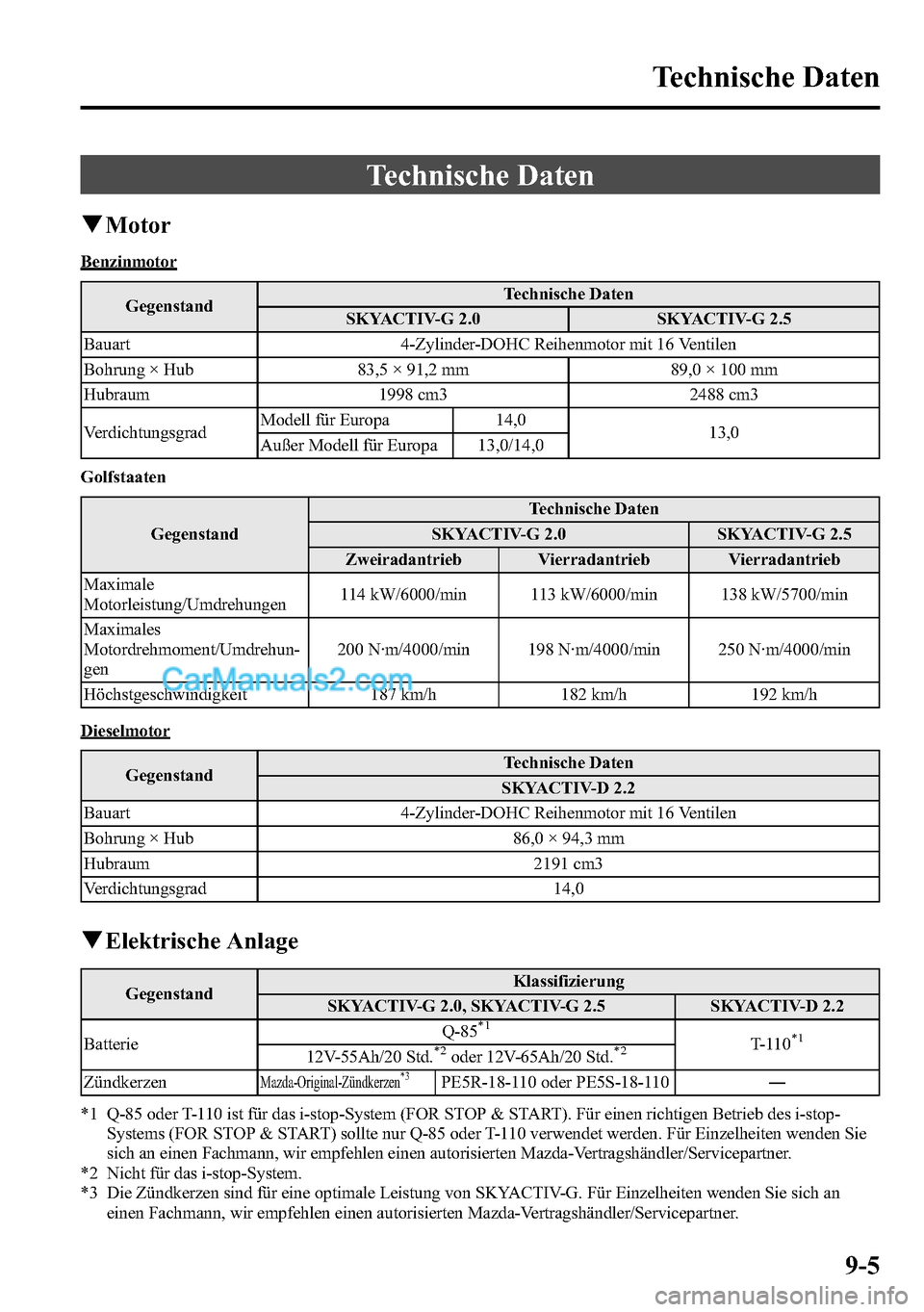

Technische Daten
qMotor
Benzinmotor
GegenstandTechnische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 83,5 × 91,2 mm 89,0 × 100 mm
Hubraum 1998 cm3 2488 cm3
VerdichtungsgradModell für Europa 14,0
13,0
Außer Modell für Europa 13,0/14,0
Golfstaaten
GegenstandTechnische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Zweiradantrieb Vierradantrieb Vierradantrieb
Maximale
Motorleistung/Umdrehungen114 kW/6000/min 113 kW/6000/min 138 kW/5700/min
Maximales
Motordrehmoment/Umdrehun-
gen200 N·m/4000/min 198 N·m/4000/min 250 N·m/4000/min
Höchstgeschwindigkeit 187 km/h 182 km/h 192 km/h
Dieselmotor
GegenstandTechnische Daten
SKYACTIV-D 2.2
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 86,0 × 94,3 mm
Hubraum 2191 cm3
Verdichtungsgrad 14,0
qElektrische Anlage
GegenstandKlassifizierung
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BatterieQ-85
*1T- 1 1 0*112V-55Ah/20 Std.*2oder 12V-65Ah/20 Std.*2
ZündkerzenMazda-Original-Zündkerzen*3PE5R-18-110 oder PE5S-18-110―
*1 Q-85 oder T-110 ist für das i-stop-System (FOR STOP & START). Für einen richtigen Betrieb des i-stop-
Systems (FOR STOP & START) sollte nur Q-85 oder T-110 verwendet werden. Für Einzelheiten wenden Sie
sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
*2 Nicht für das i-stop-System.
*3 Die Zündkerzen sind für eine optimale Leistung von SKYACTIV-G. Für Einzelheiten wenden Sie sich an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Technische Daten
9-5

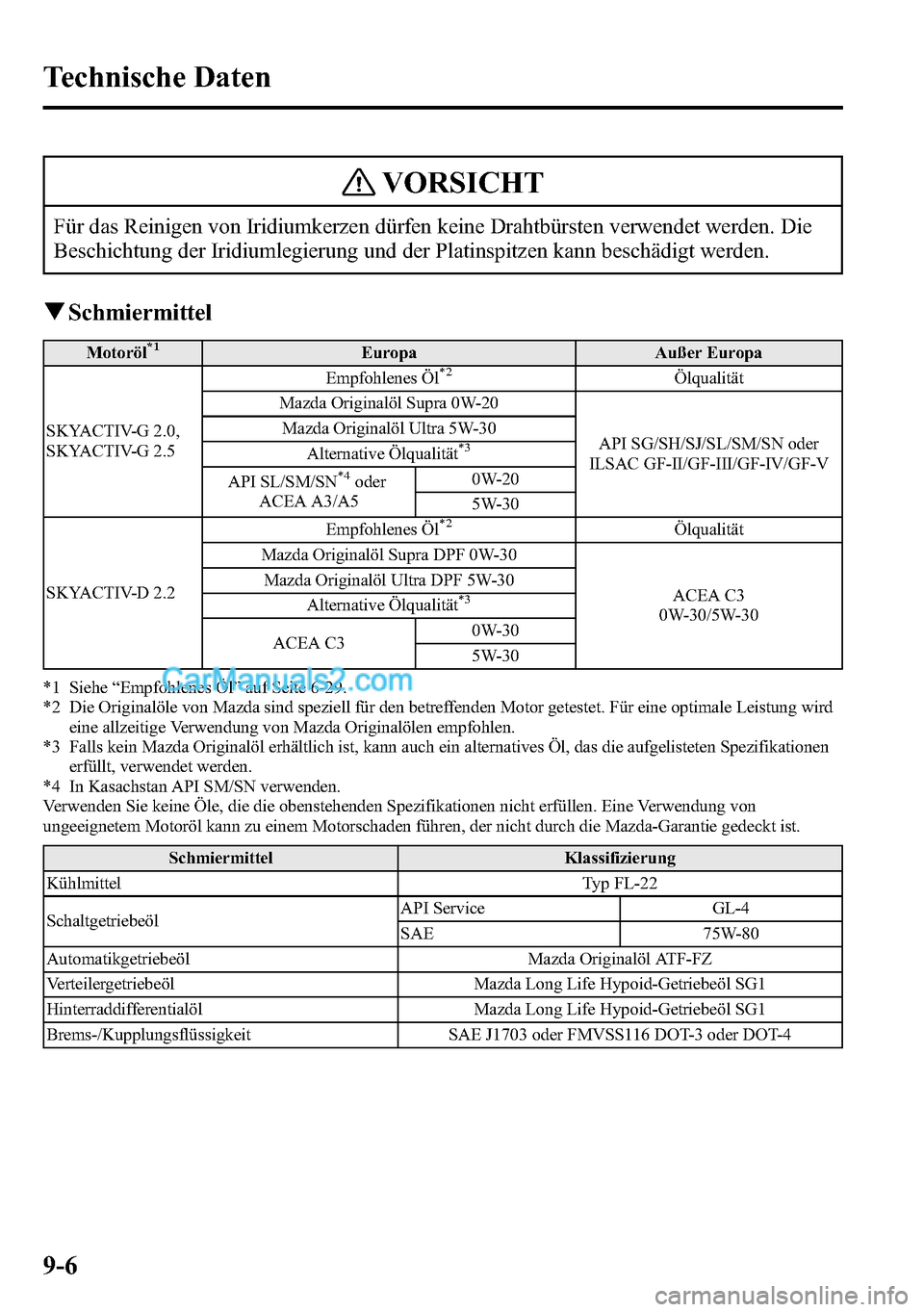

VORSICHT
Für das Reinigen von Iridiumkerzen dürfen keine Drahtbürsten verwendet werden. Die
Beschichtung der Iridiumlegierung und der Platinspitzen kann beschädigt werden.
qSchmiermittel
Motoröl*1Europa Außer Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Empfohlenes Öl*2Ölqualität
Mazda Originalöl Supra 0W-20
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Originalöl Ultra 5W-30
Alternative Ölqualität
*3
API SL/SM/SN*4oder
ACEA A3/A50W-20
5W-30
SKYACTIV-D 2.2Empfohlenes Öl
*2Ölqualität
Mazda Originalöl Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Mazda Originalöl Ultra DPF 5W-30
Alternative Ölqualität
*3
ACEA C30W-30
5W-30
*1 Siehe“Empfohlenes Öl”auf Seite 6-29.
*2 Die Originalöle von Mazda sind speziell für den betreffenden Motor getestet. Für eine optimale Leistung wird
eine allzeitige Verwendung von Mazda Originalölen empfohlen.
*3 Falls kein Mazda Originalöl erhältlich ist, kann auch ein alternatives Öl, das die aufgelisteten Spezifikationen
erfüllt, verwendet werden.
*4 In Kasachstan API SM/SN verwenden.
Verwenden Sie keine Öle, die die obenstehenden Spezifikationen nicht erfüllen. Eine Verwendung von
ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht durch die Mazda-Garantie gedeckt ist.
Schmiermittel Klassifizierung
Kühlmittel Typ FL-22
SchaltgetriebeölAPI Service GL-4
SAE 75W-80
Automatikgetriebeöl Mazda Originalöl ATF-FZ
Verteilergetriebeöl Mazda Long Life Hypoid-Getriebeöl SG1
Hinterraddifferentialöl Mazda Long Life Hypoid-Getriebeöl SG1
Brems-/Kupplungsflüssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4
9-6
Technische Daten

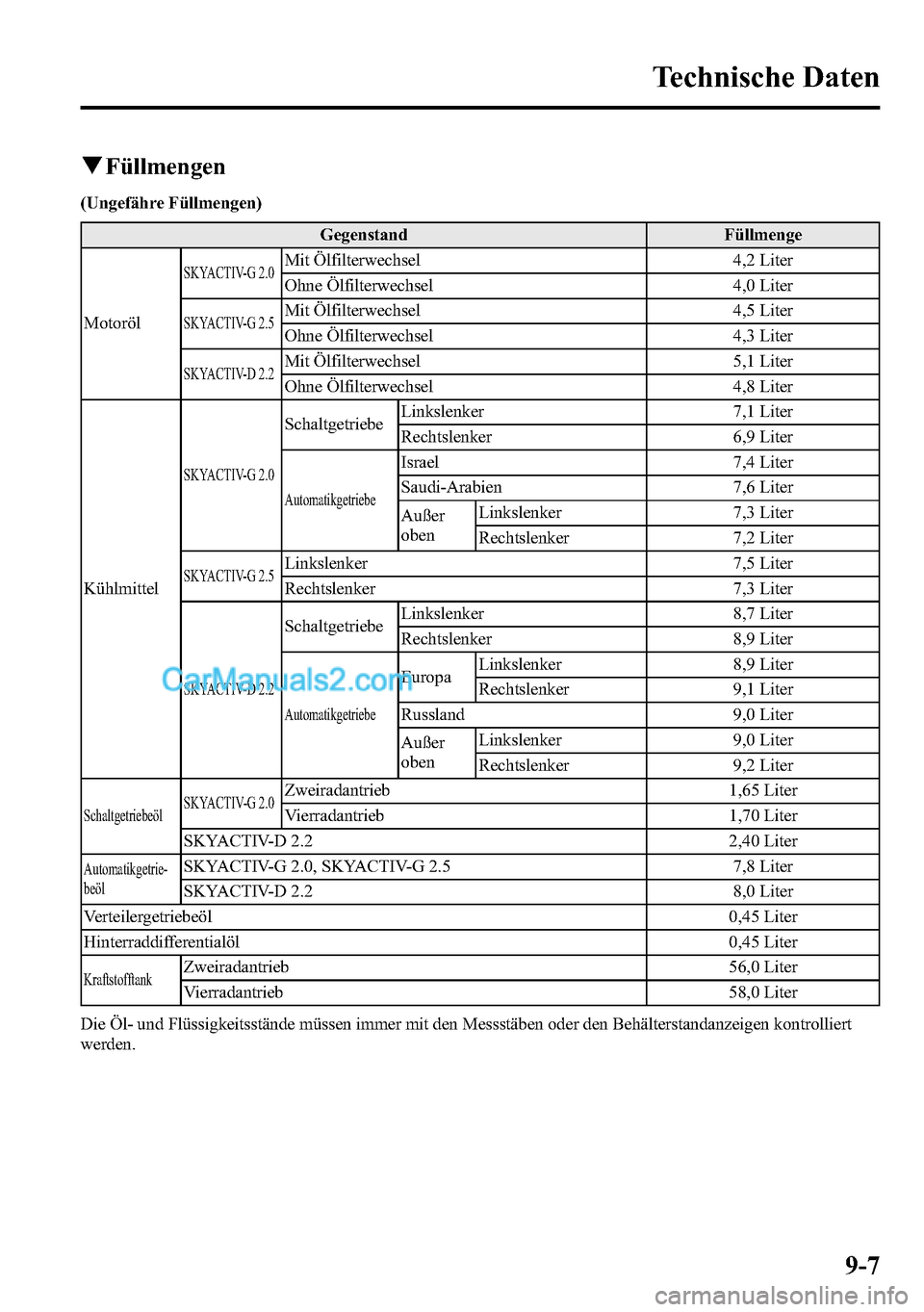

qFüllmengen
(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl
SKYACTIV-G 2.0Mit Ölfilterwechsel 4,2 Liter
Ohne Ölfilterwechsel 4,0 Liter
SKYACTIV-G 2.5Mit Ölfilterwechsel 4,5 Liter
Ohne Ölfilterwechsel 4,3 Liter
SKYACTIV-D 2.2Mit Ölfilterwechsel 5,1 Liter
Ohne Ölfilterwechsel 4,8 Liter
Kühlmittel
SKYACTIV-G 2.0
SchaltgetriebeLinkslenker 7,1 Liter
Rechtslenker 6,9 Liter
Automatikgetriebe
Israel 7,4 Liter
Saudi-Arabien 7,6 Liter
Außer
obenLinkslenker 7,3 Liter
Rechtslenker 7,2 Liter
SKYACTIV-G 2.5Linkslenker 7,5 Liter
Rechtslenker 7,3 Liter
SKYACTIV-D 2.2
SchaltgetriebeLinkslenker 8,7 Liter
Rechtslenker 8,9 Liter
Automatikgetriebe
EuropaLinkslenker 8,9 Liter
Rechtslenker 9,1 Liter
Russland 9,0 Liter
Außer
obenLinkslenker 9,0 Liter
Rechtslenker 9,2 Liter
SchaltgetriebeölSKYACTIV-G 2.0
Zweiradantrieb 1,65 Liter
Vierradantrieb 1,70 Liter
SKYACTIV-D 2.2 2,40 Liter
Automatikgetrie-
beölSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 Liter
SKYACTIV-D 2.2 8,0 Liter
Verteilergetriebeöl 0,45 Liter
Hinterraddifferentialöl 0,45 Liter
KraftstofftankZweiradantrieb 56,0 Liter
Vierradantrieb 58,0 Liter
Die Öl- und Flüssigkeitsstände müssen immer mit den Messstäben oder den Behälterstandanzeigen kontrolliert
werden.
Technische Daten
9-7

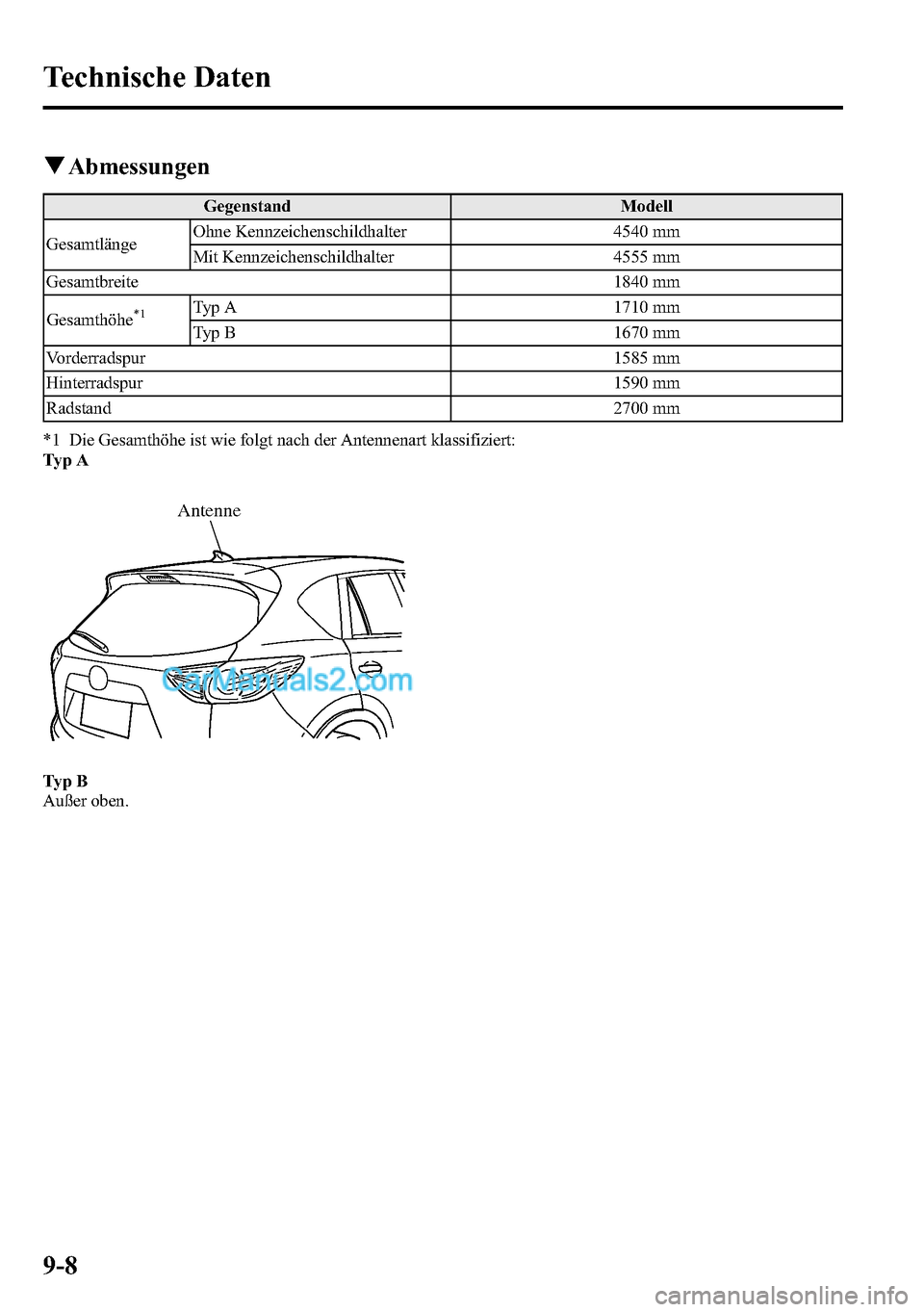

qAbmessungen
Gegenstand Modell
GesamtlängeOhne Kennzeichenschildhalter 4540 mm
Mit Kennzeichenschildhalter 4555 mm
Gesamtbreite 1840 mm
Gesamthöhe
*1Typ A 1710 mm
Typ B 1670 mm
Vorderradspur 1585 mm
Hinterradspur 1590 mm
Radstand 2700 mm
*1 Die Gesamthöhe ist wie folgt nach der Antennenart klassifiziert:
Ty p A
Antenne
Ty p B
Außer oben.
9-8
Technische Daten

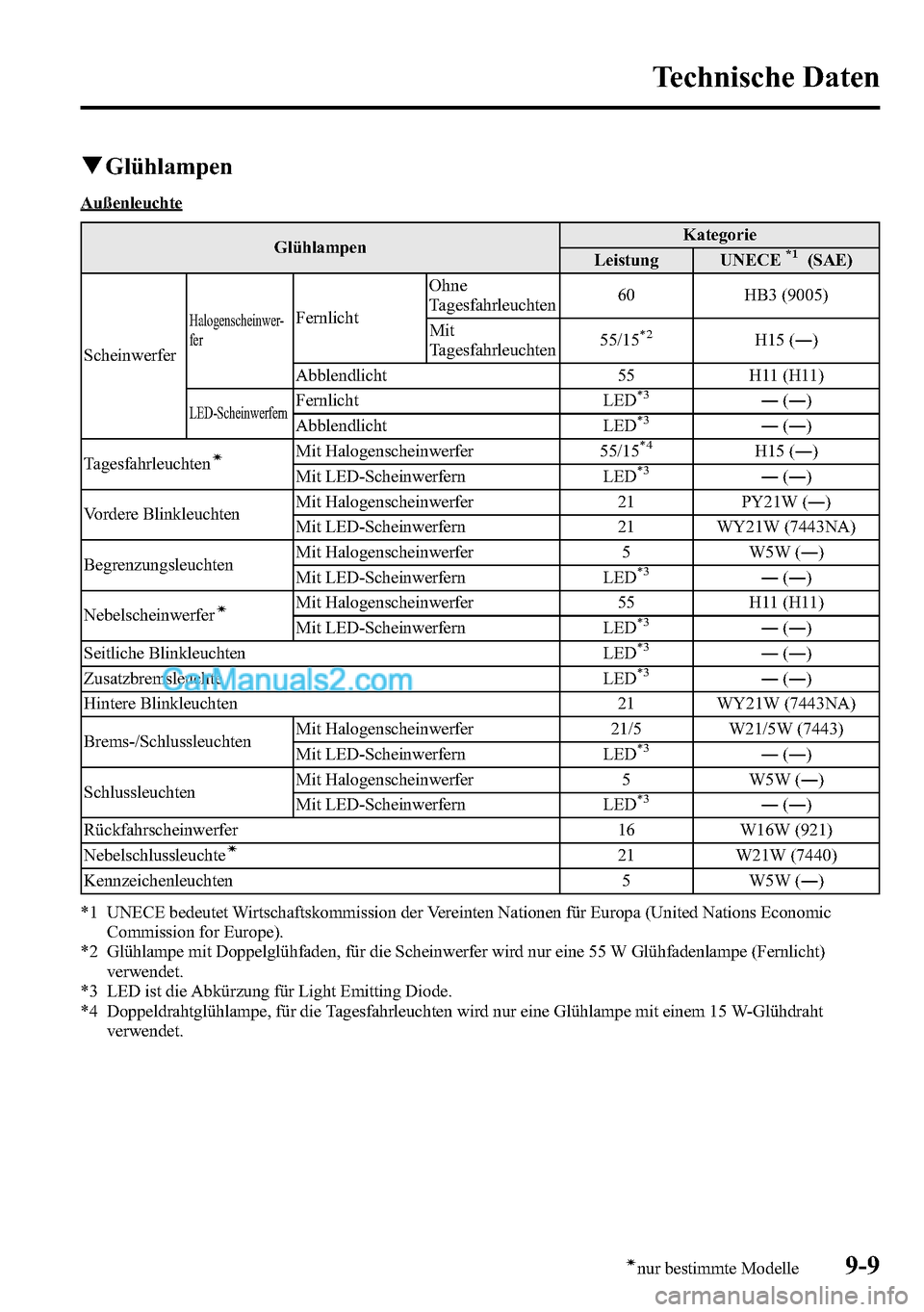

qGlühlampen
Außenleuchte
GlühlampenKategorie
Leistung UNECE
*1(SAE)
Scheinwerfer
Halogenscheinwer-
ferFernlichtOhne
Tagesfahrleuchten60 HB3 (9005)
Mit
Tagesfahrleuchten55/15*2H15 (―)
Abblendlicht 55 H11 (H11)
LED-ScheinwerfernFernlicht LED*3―(―)
Abblendlicht LED*3―(―)
Tagesfahrleuchten
íMit Halogenscheinwerfer 55/15*4H15 (―)
Mit LED-Scheinwerfern LED*3―(―)
Vordere BlinkleuchtenMit Halogenscheinwerfer 21 PY21W (―)
Mit LED-Scheinwerfern 21 WY21W (7443NA)
BegrenzungsleuchtenMit Halogenscheinwerfer 5 W5W (―)
Mit LED-Scheinwerfern LED
*3―(―)
Nebelscheinwerfer
íMit Halogenscheinwerfer 55 H11 (H11)
Mit LED-Scheinwerfern LED*3―(―)
Seitliche Blinkleuchten LED*3―(―)
Zusatzbremsleuchte LED*3―(―)
Hintere Blinkleuchten 21 WY21W (7443NA)
Brems-/SchlussleuchtenMit Halogenscheinwerfer 21/5 W21/5W (7443)
Mit LED-Scheinwerfern LED
*3―(―)
SchlussleuchtenMit Halogenscheinwerfer 5 W5W (―)
Mit LED-Scheinwerfern LED
*3―(―)
Rückfahrscheinwerfer 16 W16W (921)
Nebelschlussleuchte
í21 W21W (7440)
Kennzeichenleuchten 5 W5W (―)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 Glühlampe mit Doppelglühfaden, für die Scheinwerfer wird nur eine 55 W Glühfadenlampe (Fernlicht)
verwendet.
*3 LED ist die Abkürzung für Light Emitting Diode.
*4 Doppeldrahtglühlampe, für die Tagesfahrleuchten wird nur eine Glühlampe mit einem 15 W-Glühdraht
verwendet.
Technische Daten
9-9ínur bestimmte Modelle

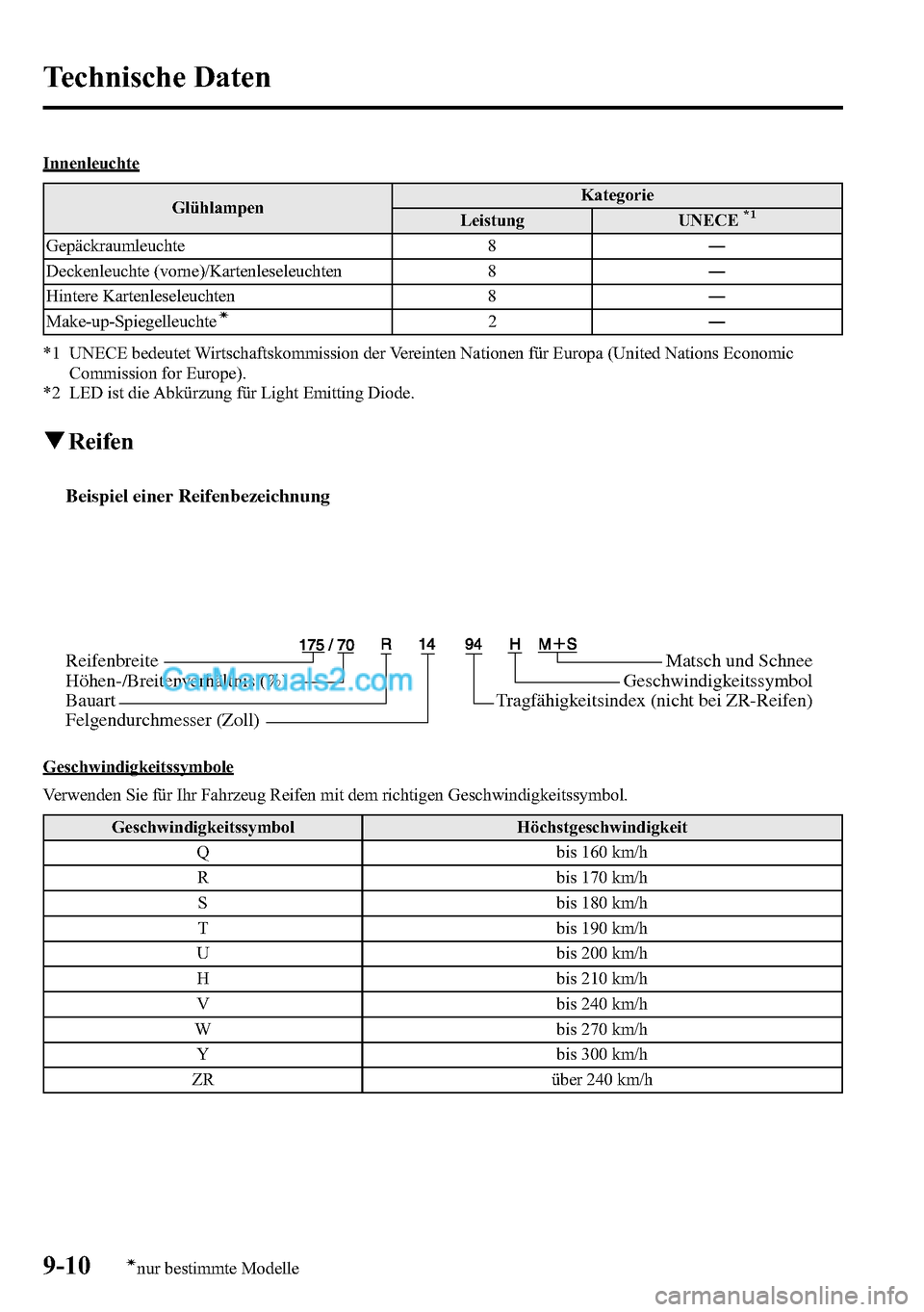

Innenleuchte
GlühlampenKategorie
Leistung UNECE
*1
Gepäckraumleuchte 8―
Deckenleuchte (vorne)/Kartenleseleuchten 8―
Hintere Kartenleseleuchten 8―
Make-up-Spiegelleuchte
í2―
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.
qReifen
Beispiel einer Reifenbezeichnung
Reifenbreite
Höhen-/Breitenverhältnis (%)
BauartMatsch und Schnee
Geschwindigkeitssymbol
Tragfähigkeitsindex (nicht bei ZR-Reifen)
Fel
gendurchmesser (Zoll)
Geschwindigkeitssymbole
Verwenden Sie für Ihr Fahrzeug Reifen mit dem richtigen Geschwindigkeitssymbol.
Geschwindigkeitssymbol Höchstgeschwindigkeit
Q bis 160 km/h
R bis 170 km/h
S bis 180 km/h
T bis 190 km/h
U bis 200 km/h
H bis 210 km/h
V bis 240 km/h
W bis 270 km/h
Y bis 300 km/h
ZR über 240 km/h
9-10ínur bestimmte Modelle
Technische Daten

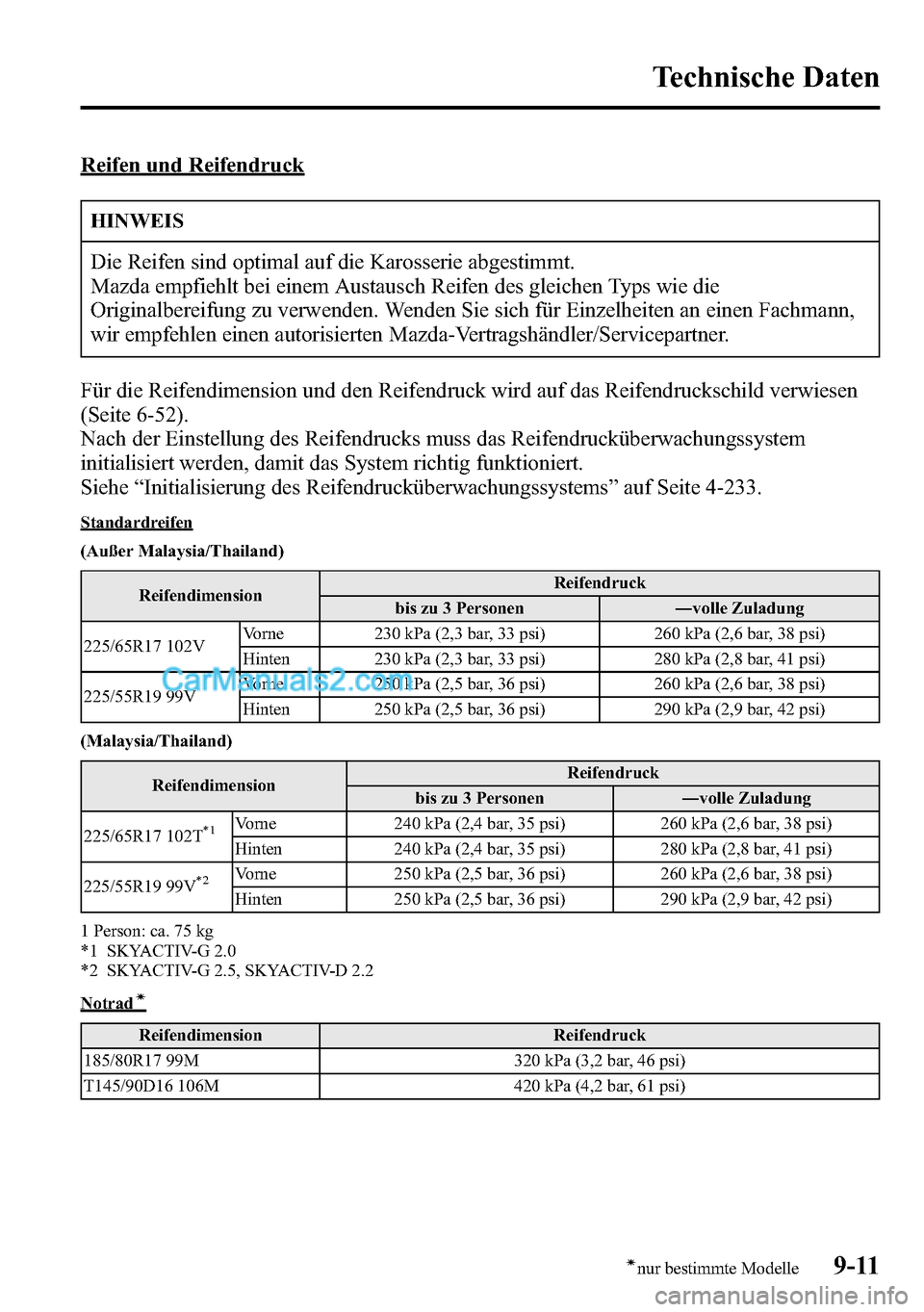

Reifen und Reifendruck
HINWEIS
Die Reifen sind optimal auf die Karosserie abgestimmt.
Mazda empfiehlt bei einem Austausch Reifen des gleichen Typs wie die
Originalbereifung zu verwenden. Wenden Sie sich für Einzelheiten an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Für die Reifendimension und den Reifendruck wird auf das Reifendruckschild verwiesen
(Seite 6-52).
Nach der Einstellung des Reifendrucks muss das Reifendrucküberwachungssystem
initialisiert werden, damit das System richtig funktioniert.
Siehe“Initialisierung des Reifendrucküberwachungssystems”auf Seite 4-233.
Standardreifen
(Außer Malaysia/Thailand)
ReifendimensionReifendruck
bis zu 3 Personen―volle Zuladung
225/65R17 102VVorne 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VVorne 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
(Malaysia/Thailand)
ReifendimensionReifendruck
bis zu 3 Personen―volle Zuladung
225/65R17 102T
*1Vorne 240 kPa (2,4 bar, 35 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99V
*2Vorne 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
1 Person: ca. 75 kg
*1 SKYACTIV-G 2.0
*2 SKYACTIV-G 2.5, SKYACTIV-D 2.2
Notradí
Reifendimension Reifendruck
185/80R17 99M 320 kPa (3,2 bar, 46 psi)
T145/90D16 106M 420 kPa (4,2 bar, 61 psi)
Technische Daten
9-11ínur bestimmte Modelle
