La alarma de velocidad del vehículo se
puede ajustar usando el siguiente
procedimiento.
Tipo A
1. Oprima el interruptor INFO en la
pantalla de alarma de velocidad.
2. Seleccione ON y oprima el interruptor
INFO.
3. Ajuste la velocidad del vehículo
oprimiendo el botón INFO hacia arriba
o abajo, y luego oprima el botón INFO.
Tipo B
1. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo destella.
2. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar la velocidad de vehículo
deseada.
3. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo se enciende.
La alarma de velocidad del vehículo se
puede cancelar usando el siguiente
procedimiento.
Tipo A
1. Oprima el interruptor INFO en la
pantalla de alarma de velocidad.
2. Seleccione OFF y oprima el interruptor
INFO.
Tipo B
1. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo destella.2. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar- - - km/h.
3. Oprima el botón INFO durante más de
1,5 segundos. Se enciende - - -.
Exhibición del sistema de asistencia de
mantención en carril/sistema de
advertencia de abandono de carril
(LDWS) (Grupo de instrumentos tipo
A)í
Se exhibe la información respecto al
sistema de asistencia de mantención en
carril/sistema de advertencia de abandono
de carril (LDWS).
Consulte la sección Sistema de asistencia
de mantención en carril en la página
4-184.
Consulte la sección Sistema de
advertencia de abandono de carril
(LDWS) en la página 4-147.
Exhibición de control de crucero de
radar de Mazda (MRCC) (Grupo de
instrumentos tipo A)í
Se exhibe la información respecto al
Control de crucero de radar de Mazda
(MRCC).
4-34
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

Consulte la sección Sistema de control de
crucero de radar de Mazda (MRCC) en la
página 4-173.
Exhibición del sistema de soporte de
reconocimiento de distancia (DRSS)
(Grupo de instrumentos tipo A)í
Se exhibe información respecto al Sistema
de soporte de reconocimiento de distancia
(DRSS).
Consulte la sección Sistema de soporte de
reconocimiento de distancia (DRSS) en la
página 4-161.
Advertencia (Indicación de exhibición)
(Grupo de instrumentos tipo A)
Se exhibe un mensaje para notificar al
usuario del estado de funcionamiento del
sistema y los malfuncionamientos o
anormalidades.Verifique el mensaje indicado.
Cuando la advertencia principal se
enciende en el grupo de instrumentos, se
indica la información de mensaje en la
exhibición para notificar al usuario sobre
malfuncionamientos del sistema.
lLa indicación en la exhibición y la
advertencia principal en el grupo de
instrumentos se encienden a la
misma vez
Esto indica un malfuncionamiento con
el sistema del vehículo. Verifique el
mensaje indicado en la exhibición y
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda. Por detalles, consulte las
explicaciones para las luces de
advertencia/indicadores, en la sección
de luces de advertencia/indicadores,
que coinciden con el símbolo en la
parte superior de la exhibición. Si no se
indica un mensaje en la exhibición, use
el interruptor INFO para exhibir la
pantalla“Advertencia”.
lSe enciende el símbolo
correspondiente con la luz de
advertencia en la parte superior de
la exhibición
La razón por la cual se enciende una
luz de advertencia en la exhibición se
explica debajo del símbolo. Por
detalles, consulte las explicaciones para
las luces de advertencia/indicadores, en
la sección de luces de advertencia/
indicadores. Asegúrese que hay un
malfuncionamiento con el sistema del
vehículo.
lSólo se indica un mensaje en la
exhibición
Esto no indica que haya un
malfuncionamiento. Verifique el
mensaje indicado.
Cuando conduce
Grupo de instrumentos y pantalla
4-35íAlgunos modelos.

Luces de advertencia/indicadores
qTipo A
Las luces de advertencia/indicadores aparecerán en las áreas destacadas
(Ejemplo de exhibición)
Las exhibiciones son las siguientes:
Advertencia
principal
La indicación en la exhibición y la advertencia principal en el grupo de instrumentos
se encienden a la misma vez
Esto indica un malfuncionamiento con el sistema del vehículo. Verifique el mensaje
indicado en la exhibición y consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda. Por detalles, consulte las explicaciones para las luces de advertencia/
indicadores, en la sección de luces de advertencia/indicadores, que coinciden con el
símbolo en la parte superior de la exhibición. Si no se indica un mensaje en la exhibición,
use el interruptor INFO para exhibir la pantalla“Aviso”.
4-36
Cuando conduce
Grupo de instrumentos y pantalla

Exhibición de multinformación
Se indica un mensaje como el estado de funcionamiento del sistema, un
malfuncionamiento, o una anormalidad.
l(Cuando se indica un símbolo y un mensaje en la pantalla)
Por detalles sobre los símbolos indicados en la parte superior de la pantalla verifique la
indicación y el método para tomar acciones.
l(Cuando sólo se indica un mensaje en la exhibición)
Siga las instrucciones indicadas en la exhibición.
Si se indica algún contenido en las siguientes figuras, puede haber un problema con el
vehículo. El método para tomar acciones varía de acuerdo a la indicación.
Verifique las siguientes figuras a continuación.
Acción: Estacione el vehículo inmediatamente, vea el símbolo indicado en la parte
superior de la pantalla y luego consulte la“Indicación y método para tomar acción”
que contiene el símbolo para ver que acción se debe realizar.
Indicación en la exhibición
Detener vehículo en un lugar seguro:
El motor puede detenerse
sorpresivamente.Malfuncionamiento servodirección:
El funcionamiento de la dirección
resultará muy difícil.Sobrecarga sistema 4WD:
Malfuncionamiento del sistema de
4WD. Estacione el vehículo en un
lugar seguro.
Acción: Consulte un técnico autorizado Mazda para que inspeccione su vehículo. Vea
el símbolo indicado en la parte superior de la pantalla y luego consulte la“Indicación
y método para tomar acción”que contiene el símbolo para ver que acción se debe
realizar.
Indicación en la exhibición
Fallo de la caja automática
AT :
Se necesita inspeccionar la
transmisión automática.Fallo del sistema sin llave:
Se necesita inspeccionar el
sistema de entrada sin
llave.Malfuncionamiento DPF:
Se necesita inspeccionar el
filtro de partículas Diesel.Malfuncionamiento del
sistema 4WD:
Malfuncionamiento del
sistema de 4WD. Se
necesita inspeccionar el
sistema de 4WD.
Cuando conduce
Grupo de instrumentos y pantalla
4-37

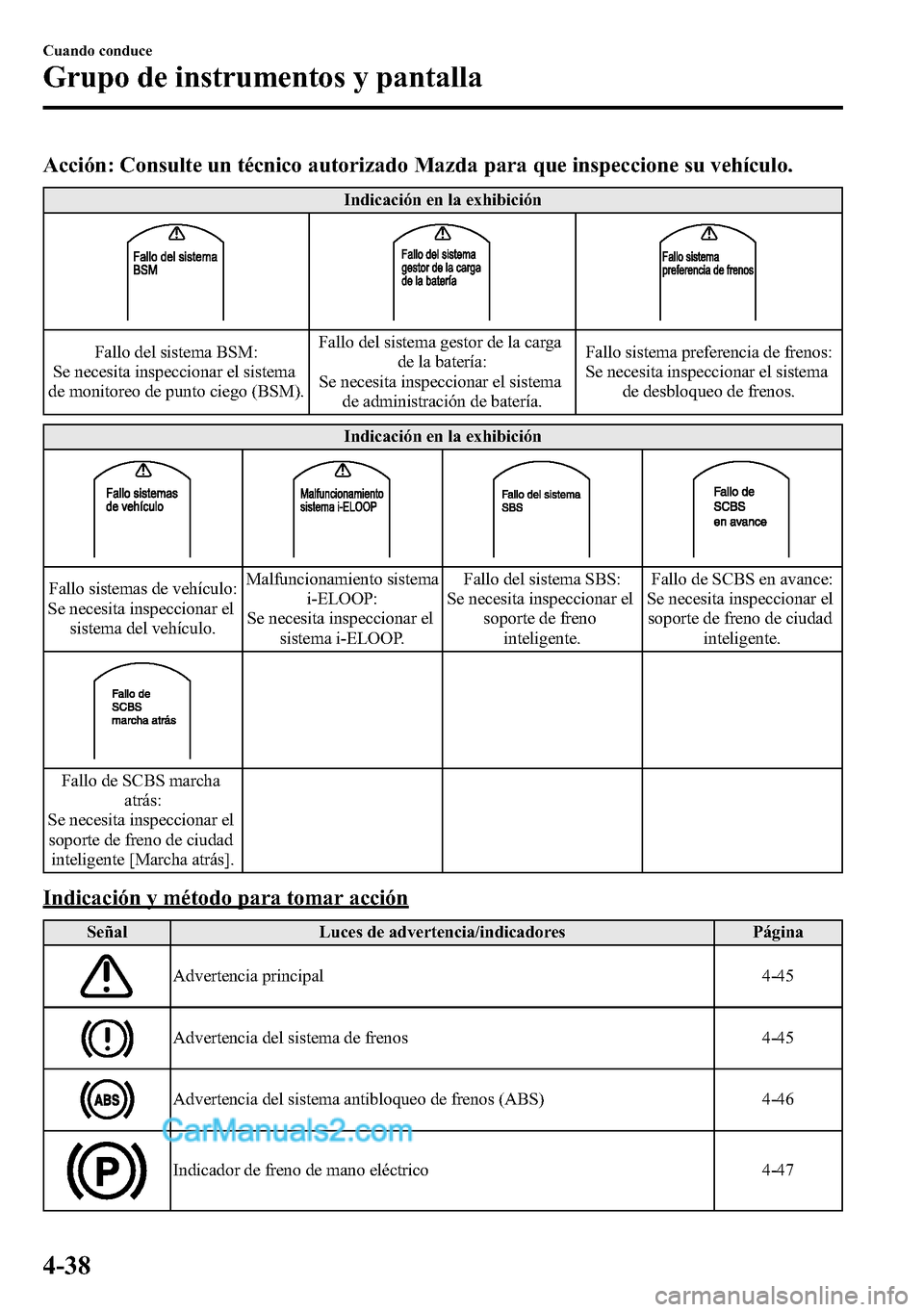

Acción: Consulte un técnico autorizado Mazda para que inspeccione su vehículo.
Indicación en la exhibición
Fallo del sistema BSM:
Se necesita inspeccionar el sistema
de monitoreo de punto ciego (BSM).Fallo del sistema gestor de la carga
de la batería:
Se necesita inspeccionar el sistema
de administración de batería.Fallo sistema preferencia de frenos:
Se necesita inspeccionar el sistema
de desbloqueo de frenos.
Indicación en la exhibición
Fallo sistemas de vehículo:
Se necesita inspeccionar el
sistema del vehículo.Malfuncionamiento sistema
i-ELOOP:
Se necesita inspeccionar el
sistema i-ELOOP.Fallo del sistema SBS:
Se necesita inspeccionar el
soporte de freno
inteligente.Fallo de SCBS en avance:
Se necesita inspeccionar el
soporte de freno de ciudad
inteligente.
Fallo de SCBS marcha
atrás:
Se necesita inspeccionar el
soporte de freno de ciudad
inteligente [Marcha atrás].
Indicación y método para tomar acción
Señal Luces de advertencia/indicadores Página
Advertencia principal 4-45
Advertencia del sistema de frenos 4-45
Advertencia del sistema antibloqueo de frenos (ABS) 4-46
Indicador de freno de mano eléctrico 4-47
4-38
Cuando conduce
Grupo de instrumentos y pantalla

Señal Luces de advertencia/indicadores Página
Advertencia de freno de mano eléctrico 4-48
Indicación de advertencia/advertencia de sistema de carga 4-48
Advertencia de aceite del motor 4-48
Advertencia de verificación del motor 4-49
Advertencia de temperatura de refrigerante del motor alta (Rojo) 4-50
Advertencia i-stop (Ambar)/Indicador i-stop (Verde) 4-50
Indicación de sistema de asistencia de mantención en carril 4-52
Indicación de sistema de asistencia de mantención en carril OFF 4-53
Indicación de sistema de advertencia de abandono de carril (LDWS) 4-73
Indicación de sistema de advertencia de abandono de carril (LDWS) OFF 4-53
Indicación de advertencia de la 4WD 4-54
Indicación de advertencia de transmisión automática 4-55
Indicación de malfuncionamiento de la dirección asistida 4-56
Advertencia del sistema de pretensores de cinturones de seguridad
delanteros/bolsa de aire4-56
Advertencia de nivel bajo de combustible 4-57
Advertencia de cinturón de seguridad 4-57
Cuando conduce
Grupo de instrumentos y pantalla
4-39

Señal Luces de advertencia/indicadores Página
Indicación de advertencia de puerta mal cerrada 4-59
Indicación de advertencia de compuerta trasera mal cerrada 4-59
Advertencia de 120 km/h 4-59
Indicación de advertencia de velocidad del vehículo 4-30
Indicación de advertencia de nivel bajo del líquido del lavador 4-60
Advertencia del sistema de monitoreo de presión de aire de los neumáticos 4-60
Indicación KEY 4-62
Advertencia (Ambar)/Indicador (Verde) de faros LED adaptativos 4-65
Advertencia (Ambar)/Indicador (Verde) de sistema de control de luces de
carretera (HBC)4-65
Indicador de incandescencia 4-66
Indicación de filtro de partículas Diesel 4-66
Indicación de llave 4-67
Indicación de advertencia de temperatura de ambiente baja 4-68
Indicador TCS/DSC 4-68
4-40
Cuando conduce
Grupo de instrumentos y pantalla

Señal Luces de advertencia/indicadores Página
Indicador TCS OFF 4-69
Indicador del soporte de freno inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) OFF4-69
Indicación de advertencia de soporte de freno de ciudad inteligente (SCBS) 4-69
Indicación i-ELOOP 4-69
Indicador de temperatura baja de refrigerante del motor (Azul) 4-70
Indicación de posición de cambio 4-70
Indicador de luces de carretera 4-71
Indicadores de advertencia de peligro/señales de viraje 4-71
Indicador de seguridad 4-71
Advertencia (Ambar)/Indicador (Verde) de Sistema de control de crucero de
radar de Mazda (MRCC)4-72
Indicador principal de crucero (Ambar)/Indicador de ajuste de crucero
(Verde)4-72
Indicación de modo de selección 4-70
Indication de surveillance des angles morts (BSM) OFF 4-73
Indicador de luz encendida 4-73
Advertencia de faros LED 4-74
Cuando conduce
Grupo de instrumentos y pantalla
4-41

Señal Luces de advertencia/indicadores Página
Indicador de faro antiniebla delantero 4-74
Indicador de faro antiniebla trasero 4-74
qTipo B
Las luces de advertencia/indicadores aparecerán en las áreas destacadas
Señal Luces de advertencia/indicadores Página
Advertencia principal 4-45
Advertencia del sistema de frenos 4-45
Advertencia del sistema antibloqueo de frenos (ABS) 4-46
Indicador de freno de mano eléctrico 4-47
Advertencia de freno de mano eléctrico 4-48
Indicador de demanda de operación del pedal de freno 4-48
Advertencia del sistema de carga 4-48
Advertencia de aceite del motor 4-48
4-42
Cuando conduce
Grupo de instrumentos y pantalla

Señal Luces de advertencia/indicadores Página
Advertencia de verificación del motor 4-49
Advertencia de temperatura de refrigerante del motor alta (Rojo) 4-50
Advertencia i-stop (Ambar)/Indicador i-stop (Verde) 4-50
Advertencia del sistema de advertencia de abandono de carril (LDWS) 4-53
Indicador del sistema de advertencia de abandono de carril (LDWS) OFF 4-53
Advertencia de la 4WD 4-54
Advertencia de transmisión automática 4-55
Indicador de malfuncionamiento de la dirección asistida 4-56
Advertencia del sistema de pretensores de cinturones de seguridad
delanteros/bolsa de aire4-56
Advertencia de nivel bajo de combustible 4-57
Advertencia de cinturón de seguridad 4-57
Advertencia de puerta mal cerrada 4-59
Advertencia de 120 km/h 4-59
Indicación de advertencia de velocidad del vehículo 4-30
Advertencia de nivel bajo del líquido del lavador 4-60
Advertencia del sistema de monitoreo de presión de aire de los neumáticos 4-60
Cuando conduce
Grupo de instrumentos y pantalla
4-43
