MAZDA MODEL CX-5 2016 Manual del propietario (in Spanish)

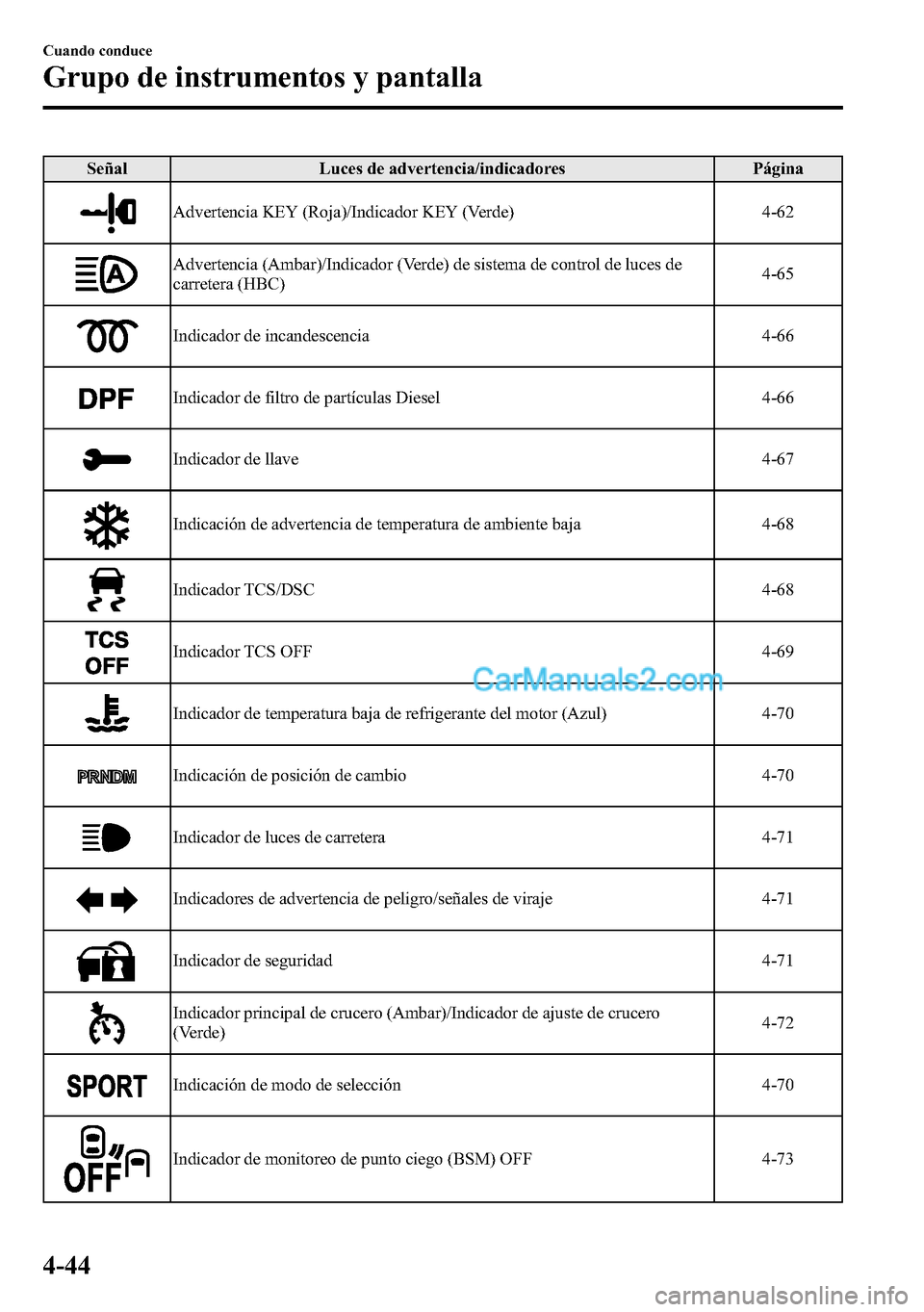

Señal Luces de advertencia/indicadores Página
Advertencia KEY (Roja)/Indicador KEY (Verde) 4-62
Advertencia (Ambar)/Indicador (Verde) de sistema de control de luces de
carretera (HBC)4-65
Indicador de incandescencia 4-66
Indicador de filtro de partículas Diesel 4-66
Indicador de llave 4-67
Indicación de advertencia de temperatura de ambiente baja 4-68
Indicador TCS/DSC 4-68
Indicador TCS OFF 4-69
Indicador de temperatura baja de refrigerante del motor (Azul) 4-70
Indicación de posición de cambio 4-70
Indicador de luces de carretera 4-71
Indicadores de advertencia de peligro/señales de viraje 4-71
Indicador de seguridad 4-71
Indicador principal de crucero (Ambar)/Indicador de ajuste de crucero
(Verde)4-72
Indicación de modo de selección 4-70
Indicador de monitoreo de punto ciego (BSM) OFF 4-73
4-44
Cuando conduce
Grupo de instrumentos y pantalla

Señal Luces de advertencia/indicadores Página
Indicador de luz encendida 4-73
Advertencia de faros LED 4-74
Indicador de faro antiniebla delantero 4-74
Indicador de faro antiniebla trasero 4-74
qAdvertencia principal
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
Tipo A
Se exhibe cuando es necesaria la
notificación de malfuncionamiento del
sistema.
Verifique el mensaje indicado en la
exhibición y consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Tipo B
La luz se enciende continuamente si
cumple una de las siguientes condiciones.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lHay un malfuncionamiento en el
sistema de administración de la batería.
lHay un malfuncionamiento en el
interruptor de frenos.
(SKYACTIV-D 2.2)
lExiste un malfuncionamiento en el
control hidráulico del motor.
lExiste un malfuncionamiento en la
cadena de distribución del motor.
lHay un malfuncionamiento en el
calentador de pasaje.
qAdvertencia del sistema de frenos
Esta luz de advertencia tiene las siguientes
funciones:
Esta luz de advertencia se enciende
cuando el encendido se gira a ON y se
apaga cuando arranca el motor.
La luz se enciende continuamente si
ocurre una de las siguientes cosas:
lLíquido de frenos insuficiente
Cuando conduce
Grupo de instrumentos y pantalla
4-45

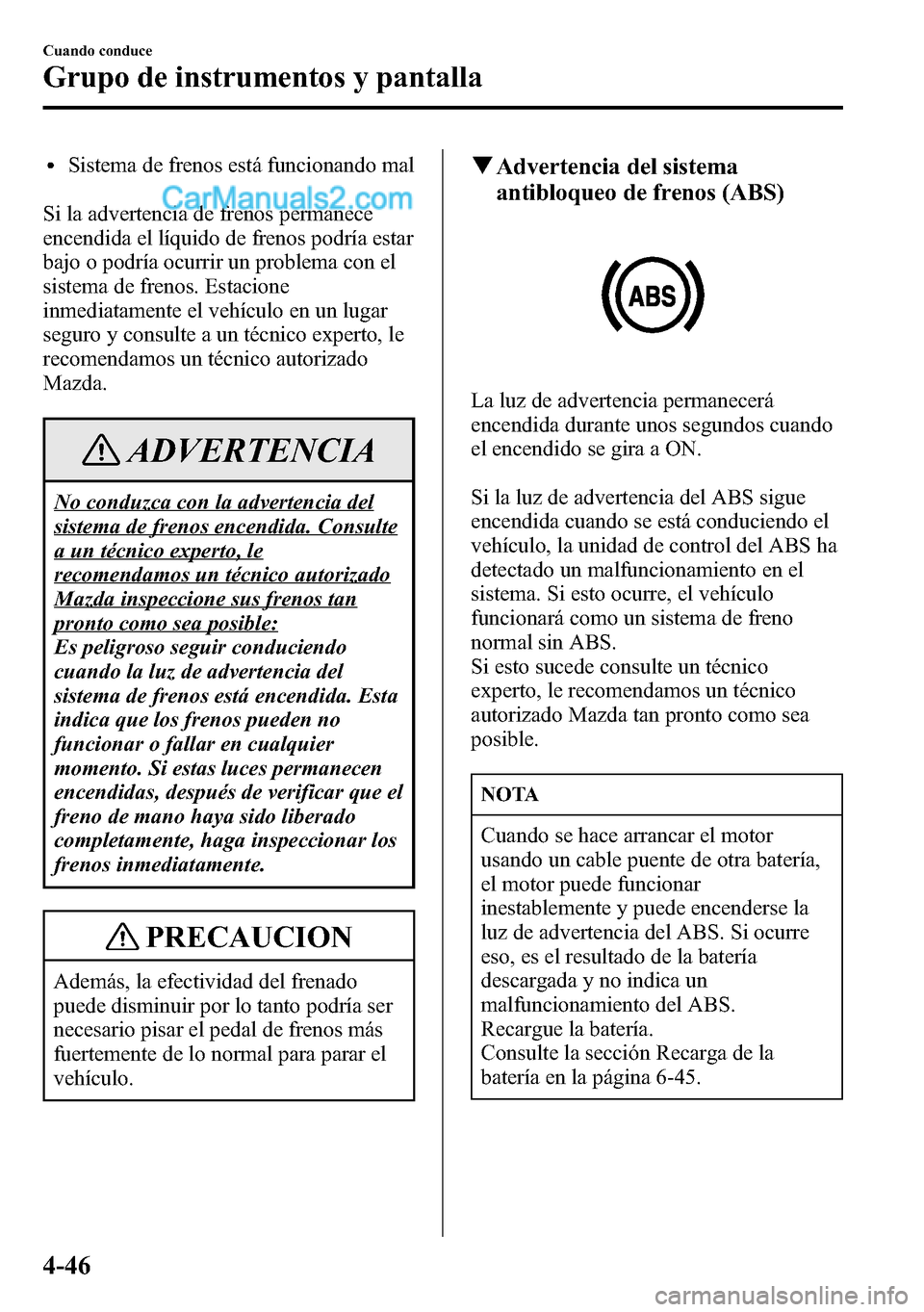

lSistema de frenos está funcionando mal
Si la advertencia de frenos permanece
encendida el líquido de frenos podría estar
bajo o podría ocurrir un problema con el
sistema de frenos. Estacione
inmediatamente el vehículo en un lugar
seguro y consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
ADVERTENCIA
No conduzca con la advertencia del
sistema de frenos encendida. Consulte
a un técnico experto, le
recomendamos un técnico autorizado
Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo
cuando la luz de advertencia del
sistema de frenos está encendida. Esta
indica que los frenos pueden no
funcionar o fallar en cualquier
momento. Si estas luces permanecen
encendidas, después de verificar que el
freno de mano haya sido liberado
completamente, haga inspeccionar los
frenos inmediatamente.
PRECAUCION
Además, la efectividad del frenado
puede disminuir por lo tanto podría ser
necesario pisar el pedal de frenos más
fuertemente de lo normal para parar el
vehículo.
qAdvertencia del sistema
antibloqueo de frenos (ABS)
La luz de advertencia permanecerá
encendida durante unos segundos cuando
el encendido se gira a ON.
Si la luz de advertencia del ABS sigue
encendida cuando se está conduciendo el
vehículo, la unidad de control del ABS ha
detectado un malfuncionamiento en el
sistema. Si esto ocurre, el vehículo
funcionará como un sistema de freno
normal sin ABS.
Si esto sucede consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
NOTA
Cuando se hace arrancar el motor
usando un cable puente de otra batería,
el motor puede funcionar
inestablemente y puede encenderse la
luz de advertencia del ABS. Si ocurre
eso, es el resultado de la batería
descargada y no indica un
malfuncionamiento del ABS.
Recargue la batería.
Consulte la sección Recarga de la
batería en la página 6-45.
4-46
Cuando conduce
Grupo de instrumentos y pantalla

qAdvertencia del sistema electrónico
de distribución de fuerza de frenos
Si la unidad de control electrónico de
distribución de fuerza de frenos determina
que alguno de los componentes están
funcionando incorrectamente, la unidad
de control encenderá simultáneamente la
advertencia del sistema de frenos y la
advertencia del ABS. El problema
seguramente se debe al sistema
electrónico de distribución de fuerza de
frenos.
ADVERTENCIA
No conduzca con las luces de
advertencia del ABS y la luz de
advertencia de frenos encendidas.
Haga remolcar el vehículo hasta un
técnico experto, le recomendamos un
técnico autorizado Mazda inspeccione
sus frenos tan pronto como sea
posible:
Conducir con la luz de advertencia del
ABS y la luz de advertencia de frenos
encendidas simultáneamente es
peligroso.
Cuando ambas luces están
encendidas, las ruedas traseras se
pueden bloquear más rápidamente en
caso de una parada de emergencia
que en circunstancias normales.
qIndicador de freno de mano eléctrico
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
Esta luz de advertencia tiene las siguientes
funciones:
Inspección de advertencia/indicador de
freno de mano
La luz se enciende cuando se aplica el
freno de mano eléctrico con el encendido
en START u ON. Esta luz se deberá
apagar cuando se suelta el freno de mano
eléctrico.
Cuando se enciende la luz
Si la luz permanece encendida incluso si
se libera el interruptor de freno de mano
eléctrico, consulte a un técnico experto,
recomendamos un técnico autorizado
Mazda.
Cuando destella la luz
La luz destella si el freno de mano
eléctrico tiene un malfuncionamiento. Si
la luz permanece destellando incluso si se
usa el interruptor de freno de mano
eléctrico, consulte a un técnico experto,
recomendamos un técnico autorizado
Mazda, tan pronto como sea posible.
Cuando conduce
Grupo de instrumentos y pantalla
4-47

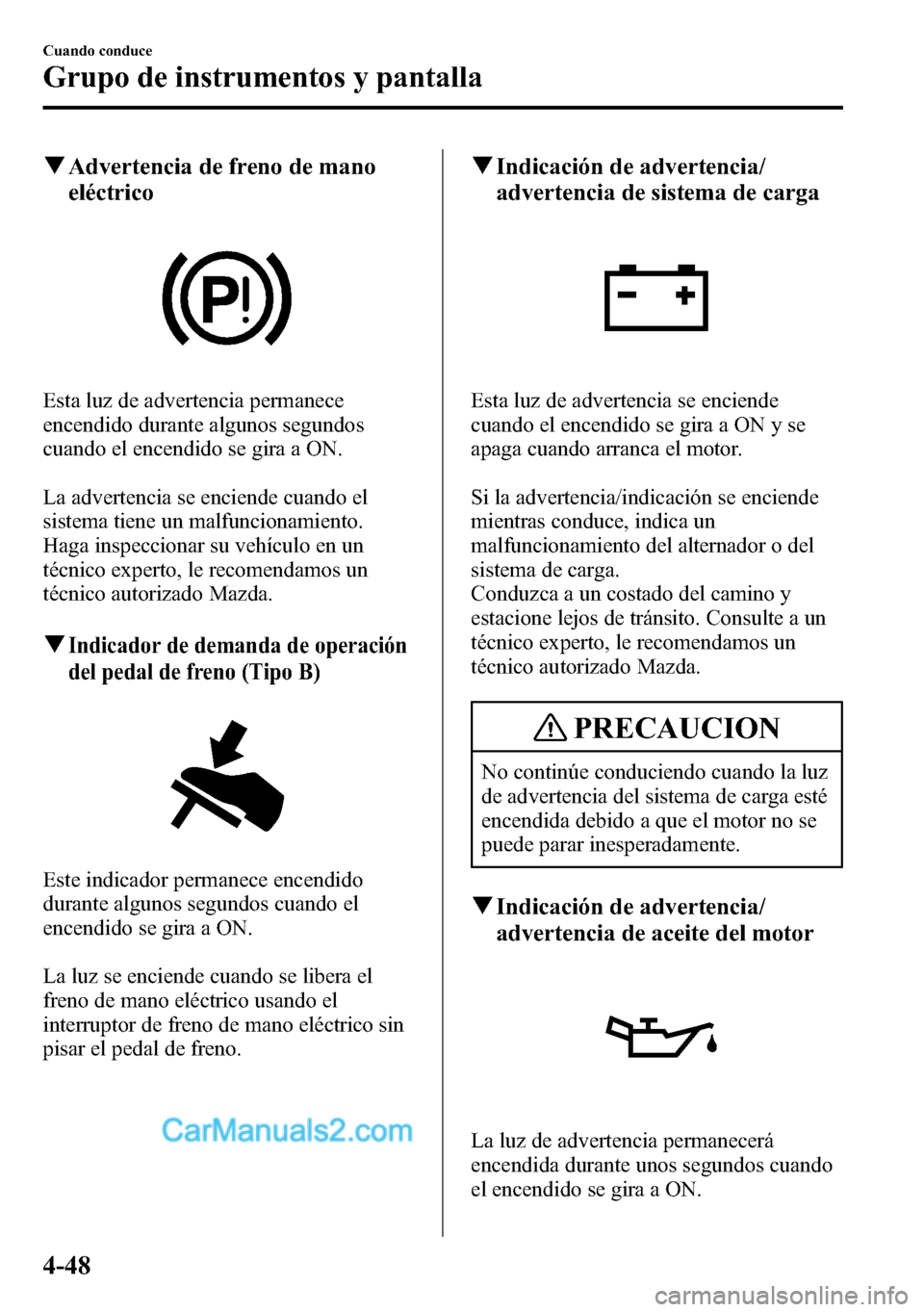

qAdvertencia de freno de mano
eléctrico
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Haga inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qIndicador de demanda de operación
del pedal de freno (Tipo B)
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
La luz se enciende cuando se libera el
freno de mano eléctrico usando el
interruptor de freno de mano eléctrico sin
pisar el pedal de freno.
qIndicación de advertencia/
advertencia de sistema de carga
Esta luz de advertencia se enciende
cuando el encendido se gira a ON y se
apaga cuando arranca el motor.
Si la advertencia/indicación se enciende
mientras conduce, indica un
malfuncionamiento del alternador o del
sistema de carga.
Conduzca a un costado del camino y
estacione lejos de tránsito. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
PRECAUCION
No continúe conduciendo cuando la luz
de advertencia del sistema de carga esté
encendida debido a que el motor no se
puede parar inesperadamente.
qIndicación de advertencia/
advertencia de aceite del motor
La luz de advertencia permanecerá
encendida durante unos segundos cuando
el encendido se gira a ON.
4-48
Cuando conduce
Grupo de instrumentos y pantalla

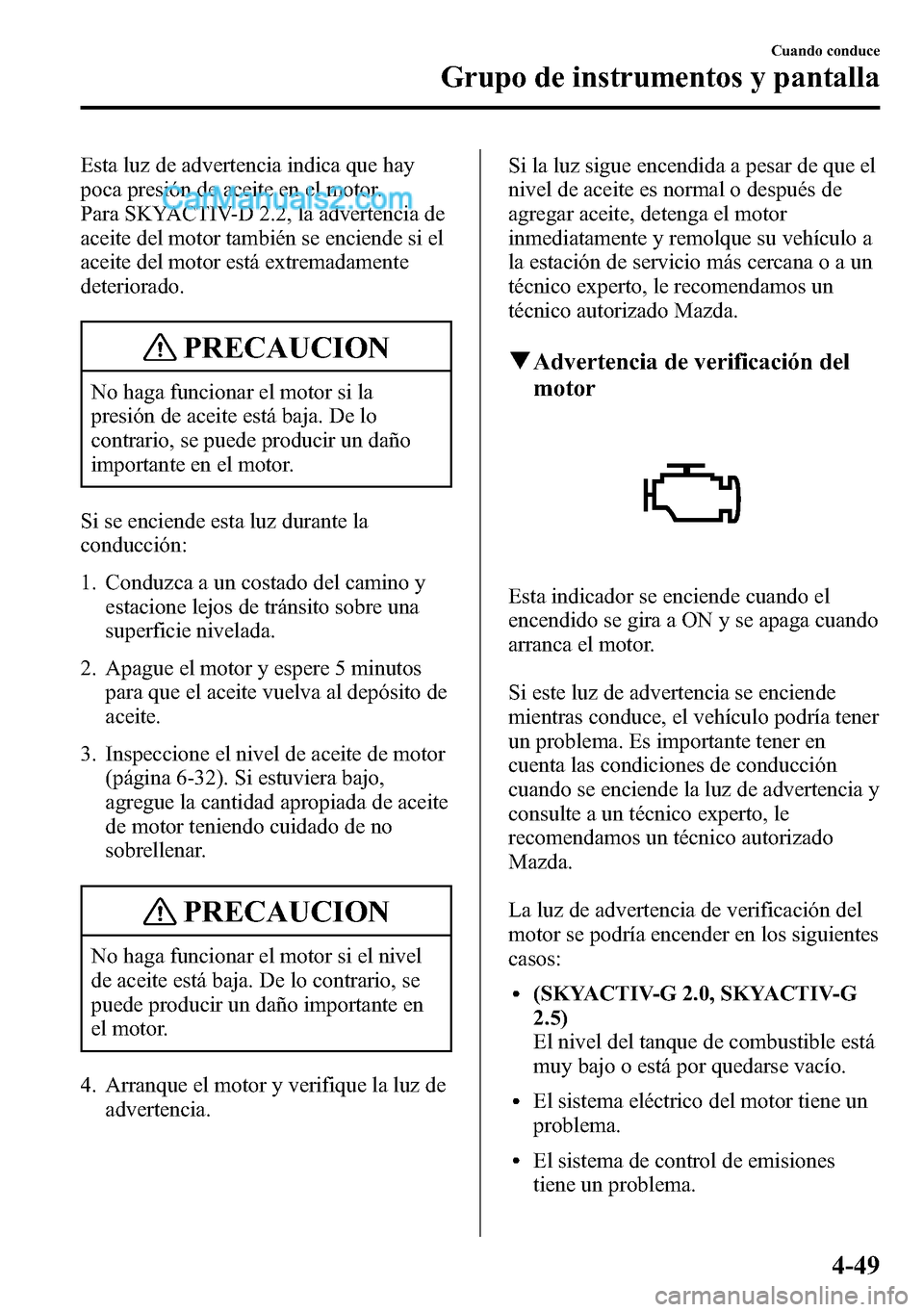

Esta luz de advertencia indica que hay
poca presión de aceite en el motor.
Para SKYACTIV-D 2.2, la advertencia de
aceite del motor también se enciende si el
aceite del motor está extremadamente
deteriorado.
PRECAUCION
No haga funcionar el motor si la
presión de aceite está baja. De lo
contrario, se puede producir un daño
importante en el motor.
Si se enciende esta luz durante la
conducción:
1. Conduzca a un costado del camino y
estacione lejos de tránsito sobre una
superficie nivelada.
2. Apague el motor y espere 5 minutos
para que el aceite vuelva al depósito de
aceite.
3. Inspeccione el nivel de aceite de motor
(página 6-32). Si estuviera bajo,
agregue la cantidad apropiada de aceite
de motor teniendo cuidado de no
sobrellenar.
PRECAUCION
No haga funcionar el motor si el nivel
de aceite está baja. De lo contrario, se
puede producir un daño importante en
el motor.
4. Arranque el motor y verifique la luz de
advertencia.Si la luz sigue encendida a pesar de que el
nivel de aceite es normal o después de
agregar aceite, detenga el motor
inmediatamente y remolque su vehículo a
la estación de servicio más cercana o a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qAdvertencia de verificación del
motor
Esta indicador se enciende cuando el
encendido se gira a ON y se apaga cuando
arranca el motor.
Si este luz de advertencia se enciende
mientras conduce, el vehículo podría tener
un problema. Es importante tener en
cuenta las condiciones de conducción
cuando se enciende la luz de advertencia y
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
La luz de advertencia de verificación del
motor se podría encender en los siguientes
casos:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
El nivel del tanque de combustible está
muy bajo o está por quedarse vacío.
lEl sistema eléctrico del motor tiene un
problema.
lEl sistema de control de emisiones
tiene un problema.
Cuando conduce
Grupo de instrumentos y pantalla
4-49

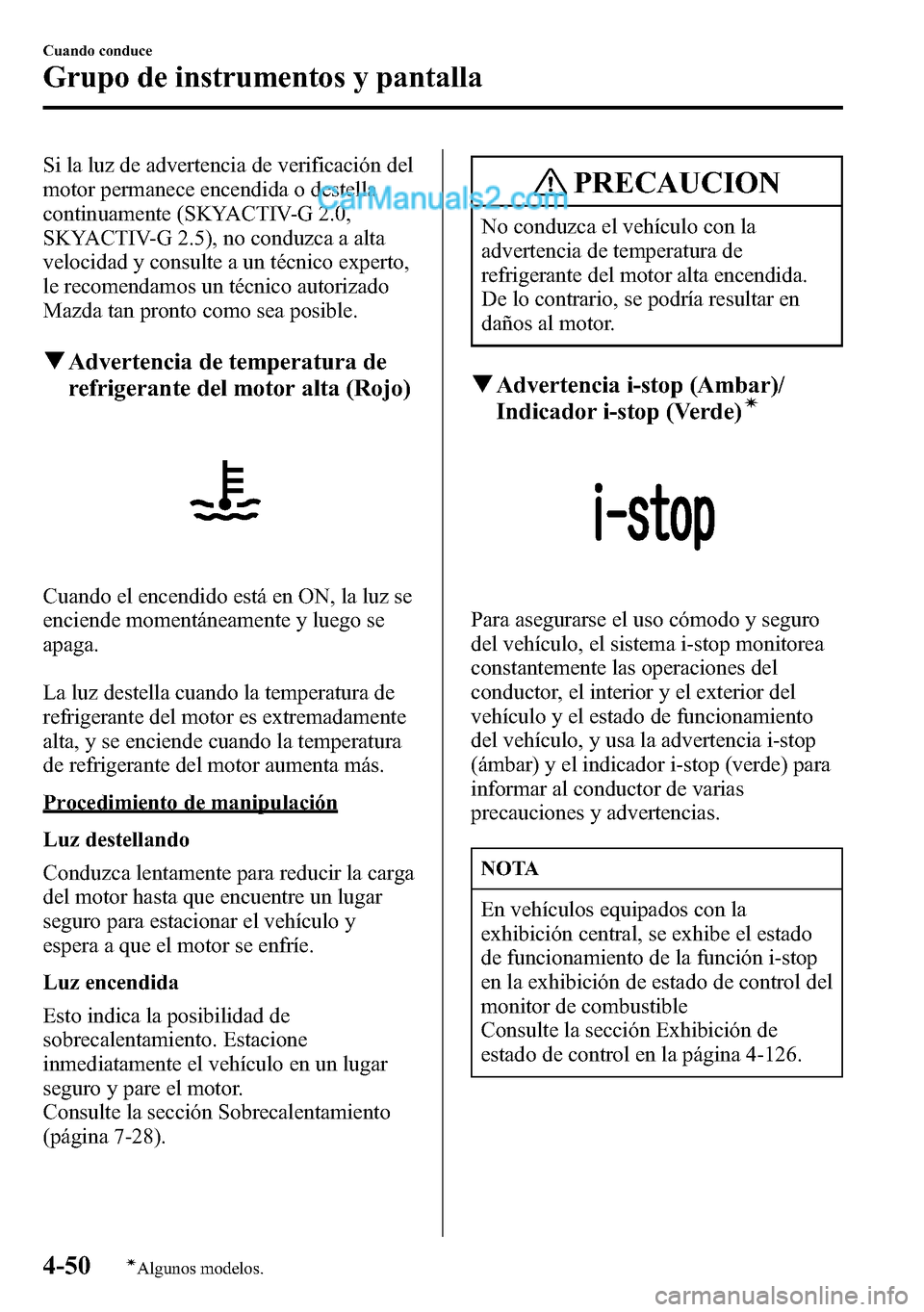

Si la luz de advertencia de verificación del
motor permanece encendida o destella
continuamente (SKYACTIV-G 2.0,
SKYACTIV-G 2.5), no conduzca a alta
velocidad y consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
qAdvertencia de temperatura de
refrigerante del motor alta (Rojo)
Cuando el encendido está en ON, la luz se
enciende momentáneamente y luego se
apaga.
La luz destella cuando la temperatura de
refrigerante del motor es extremadamente
alta, y se enciende cuando la temperatura
de refrigerante del motor aumenta más.
Procedimiento de manipulación
Luz destellando
Conduzca lentamente para reducir la carga
del motor hasta que encuentre un lugar
seguro para estacionar el vehículo y
espera a que el motor se enfríe.
Luz encendida
Esto indica la posibilidad de
sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y pare el motor.
Consulte la sección Sobrecalentamiento
(página 7-28).
PRECAUCION
No conduzca el vehículo con la
advertencia de temperatura de
refrigerante del motor alta encendida.
De lo contrario, se podría resultar en
daños al motor.
qAdvertencia i-stop (Ambar)/
Indicador i-stop (Verde)í
Para asegurarse el uso cómodo y seguro
del vehículo, el sistema i-stop monitorea
constantemente las operaciones del
conductor, el interior y el exterior del
vehículo y el estado de funcionamiento
del vehículo, y usa la advertencia i-stop
(ámbar) y el indicador i-stop (verde) para
informar al conductor de varias
precauciones y advertencias.
NOTA
En vehículos equipados con la
exhibición central, se exhibe el estado
de funcionamiento de la función i-stop
en la exhibición de estado de control del
monitor de combustible
Consulte la sección Exhibición de
estado de control en la página 4-126.
4-50
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

Advertencia i-stop (ámbar)
Cuando se enciende
lLa luz se enciende cuando el encendido
se gira a ON y se apaga cuando arranca
el motor.
lLa luz se enciende cuando se presiona
el interruptor i-stop OFF y se
desconecta el sistema.
lLa luz se enciende si se realizan las
siguientes operaciones mientras se para
la marcha en vacío del motor. En esos
casos, el motor no vuelve a arrancar
automáticamente por razones de
seguridad. Arranque el motor usando el
método normal.
lSe abre el capó.l(Modelo europeo)
El cinturón de seguridad del
conductor está desabrochado y la
puerta del conductor está abierta.
l(Excepto modelo europeo)
(Transmisión manual)
Con la palanca de cambios en una
posición diferente de neutral, se
desabrocha el cinturón de seguridad
del conductor y se abre la puerta del
conductor.
(Transmisión automática)
Con la palanca selectora en la
posición D o M (no en modo fijo en
segunda), se desabrocha el cinturón
de seguridad del conductor y se abre
la puerta del conductor.
lEn las siguientes condiciones se podría
indicar un problema en el sistema.
Haga inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
lLa luz no se enciende cuando el
encendido está en ON.
lLa luz continúa encendida incluso si
se ha oprimido el interruptor i-stop
OFF con el motor funcionando.
Cuando destella
La luz continúa destellando si el sistema
tiene un malfuncionamiento. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador i-stop (verde)
Cuando se enciende
lLa luz se enciende mientras se para la
marcha en vacío del motor y se apaga
cuando el motor vuelve a arrancar.
l(Excepto modelo europeo)
La luz se enciende cuando las
condiciones de parada de marcha en
vacío del motor se cumplen mientras se
conduce el vehículo.
Cuando destella
l(Transmisión manual)
La luz destella cuando la palanca de
cambios se cambia a una posición
diferente de neutral mientras la marcha
en vacío del motor se para notificar al
conductor que la marcha en vacío del
motor se ha parado. Pisando el pedal de
embrague, el motor vuelve
automáticamente a arrancar y la luz se
apaga.
Cuando conduce
Grupo de instrumentos y pantalla
4-51

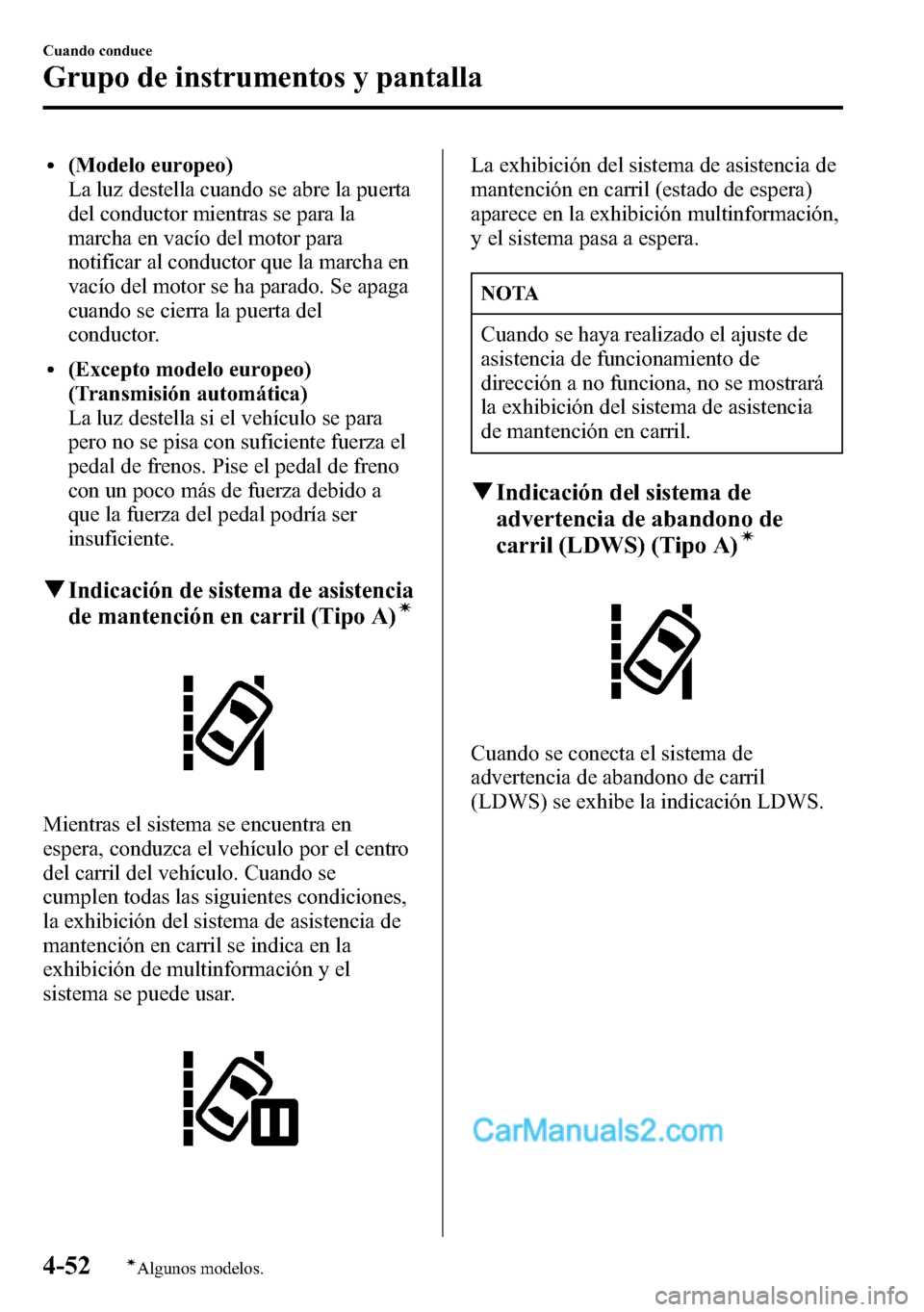

l(Modelo europeo)
La luz destella cuando se abre la puerta
del conductor mientras se para la
marcha en vacío del motor para
notificar al conductor que la marcha en
vacío del motor se ha parado. Se apaga
cuando se cierra la puerta del
conductor.
l(Excepto modelo europeo)
(Transmisión automática)
La luz destella si el vehículo se para
pero no se pisa con suficiente fuerza el
pedal de frenos. Pise el pedal de freno
con un poco más de fuerza debido a
que la fuerza del pedal podría ser
insuficiente.
qIndicación de sistema de asistencia
de mantención en carril (Tipo A)í
Mientras el sistema se encuentra en
espera, conduzca el vehículo por el centro
del carril del vehículo. Cuando se
cumplen todas las siguientes condiciones,
la exhibición del sistema de asistencia de
mantención en carril se indica en la
exhibición de multinformación y el
sistema se puede usar.
La exhibición del sistema de asistencia de
mantención en carril (estado de espera)
aparece en la exhibición multinformación,
y el sistema pasa a espera.
NOTA
Cuando se haya realizado el ajuste de
asistencia de funcionamiento de
dirección a no funciona, no se mostrará
la exhibición del sistema de asistencia
de mantención en carril.
qIndicación del sistema de
advertencia de abandono de
carril (LDWS) (Tipo A)
í
Cuando se conecta el sistema de
advertencia de abandono de carril
(LDWS) se exhibe la indicación LDWS.
4-52
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

qAdvertencia del sistema de
advertencia de abandono de
carril (LDWS) (Tipo B)
í
Esta luz de advertencia se enciende
durante algunos segundos cuando el
encendido se gira a ON.
El indicador destella cuando el sistema
determina que el vehículo se está
desviando de su carril.
qIndicación de sistema de asistencia de
mantención en carril OFF (Tipo A)í
Oprima el interruptor del sistema de
asistencia de mantención en carril para
cancelar el sistema de asistencia de
mantención en carril. Se exhibe la
indicación de sistema de asistencia de
mantención en carril OFF.
Si se continúa exhibiendo la indicación
incluso después de haber usado el
interruptor de sistema de asistencia de
mantención en carril, indica que hay un
problema en el sistema. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
PRECAUCION
Use siempre neumáticos para todas las
ruedas que sean del tamaño
especificado, y el mismo fabricante,
marca y diseño. Además, no use
neumáticos que tengan patrones
significativamente diferentes en el
mismo vehículo. Si se usan neumáticos
inadecuados, el sistema de asistencia de
mantención en carril podría no
funcionar normalmente.
qIndicador/Indicación de sistema
de advertencia de abandono de
carril (LDWS) OFF
í
Tipo A
Oprima el interruptor LDWS para
cancelar el LDWS. Se exhibe la
indicación LDWS OFF.
Si se continúa exhibiendo la indicación
incluso después de haber usado el
interruptor LDWS, indica que hay un
problema en el sistema. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Cuando conduce
Grupo de instrumentos y pantalla
4-53íAlgunos modelos.
