Tipo B
Este indicador se enciende durante
algunos segundos cuando el encendido se
gira a ON.
En las siguientes condiciones se podría
indicar un problema en el sistema. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
lLa luz no se enciende cuando el
encendido está en ON.
lSi permanece iluminado incluso si se
ha desconectado el interruptor LDWS.
PRECAUCION
lUse siempre neumáticos para todas
las ruedas que sean del tamaño
especificado, y el mismo fabricante,
marca y diseño. Además, no use
neumáticos que tengan patrones
significativamente diferentes en el
mismo vehículo. Si se usan
neumáticos inadecuados, el LDWS
podría no funcionar normalmente.
lCuando se usa un neumático de
repuesto de emergencia, el sistema
podría no funcionar normalmente.
qIndicación de advertencia/
advertencia de 4WDí
Tipo A
La indicación de advertencia se exhibirá
en las siguientes condiciones;
lExiste un problema con el sistema de
4WD.
lHay demasiada diferencia en el radio
de los neumáticos entre las ruedas
delanteras y traseras.
lLa temperatura del aceite del
diferencial está anormalmente alta.
lHay continuamente una gran diferencia
entre la rotación de las ruedas
delanteras y traseras, como al intentar
salir de una superficie cubierta con
hielo, o cuando intenta sacar el
vehículo del barro, arena o condiciones
similares.
Cuando se indica“Malfuncionamiento
del sistema 4WD”
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
4-54
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

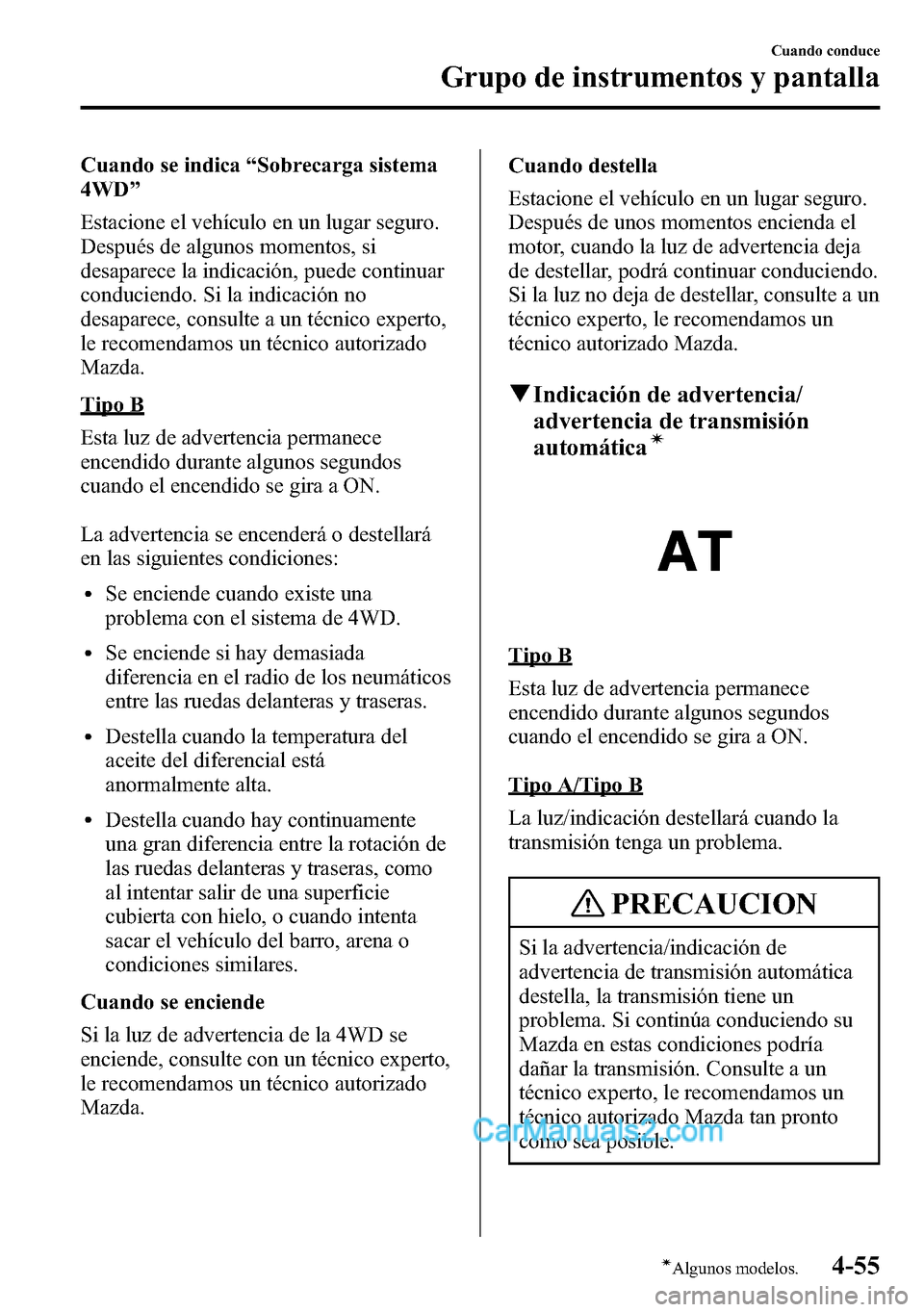

Cuando se indica“Sobrecarga sistema
4WD”
Estacione el vehículo en un lugar seguro.
Después de algunos momentos, si
desaparece la indicación, puede continuar
conduciendo. Si la indicación no
desaparece, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
Tipo B
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
La advertencia se encenderá o destellará
en las siguientes condiciones:
lSe enciende cuando existe una
problema con el sistema de 4WD.
lSe enciende si hay demasiada
diferencia en el radio de los neumáticos
entre las ruedas delanteras y traseras.
lDestella cuando la temperatura del
aceite del diferencial está
anormalmente alta.
lDestella cuando hay continuamente
una gran diferencia entre la rotación de
las ruedas delanteras y traseras, como
al intentar salir de una superficie
cubierta con hielo, o cuando intenta
sacar el vehículo del barro, arena o
condiciones similares.
Cuando se enciende
Si la luz de advertencia de la 4WD se
enciende, consulte con un técnico experto,
le recomendamos un técnico autorizado
Mazda.Cuando destella
Estacione el vehículo en un lugar seguro.
Después de unos momentos encienda el
motor, cuando la luz de advertencia deja
de destellar, podrá continuar conduciendo.
Si la luz no deja de destellar, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qIndicación de advertencia/
advertencia de transmisión
automática
í
Tipo B
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
Tipo A/Tipo B
La luz/indicación destellará cuando la
transmisión tenga un problema.
PRECAUCION
Si la advertencia/indicación de
advertencia de transmisión automática
destella, la transmisión tiene un
problema. Si continúa conduciendo su
Mazda en estas condiciones podría
dañar la transmisión. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible.
Cuando conduce
Grupo de instrumentos y pantalla
4-55íAlgunos modelos.

qIndicación/indicador de
malfuncionamiento de la
dirección asistida
Tipo B
Esta indicador se enciende cuando el
encendido se gira a ON, y se apaga
cuando arranca el motor.
Tipo A/Tipo B
El indicador/indicación de advertencia de
malfuncionamiento de la dirección
asistida se enciende o destella si existe un
malfuncionamiento en la dirección
hidráulica mientras el motor está en
funcionamiento.
Si se enciende o destella el indicador/
indicación de advertencia, estacione
inmediatamente el vehículo en un lugar
seguro y pare el motor.
Si el indicador/indicación de advertencia
no se apaga incluso después que se vuelve
a arrancar el motor, consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
NOTA
lSi se enciende o destella el
indicador/indicación de advertencia,
la dirección asistida no funcionará
normalmente. Si sucede eso, el
volante se podrá usar, sin embargo,
el funcionamiento se sentirá más
pesado de lo normal, y el volante
puede vibrar cuando gire.
lAl mover repetidamente el volante
hacia la izquierda y derecha con el
vehículo estacionado o moviéndose
extremadamente lento hará que el
sistema de dirección asistida pase al
modo de protección que hará que la
dirección se sienta pesada, pero eso
no indica un problema. Si ocurre eso,
estacione el vehículo en un lugar
seguro y espere varios minutos para
que el sistema vuelva a la
normalidad.
qAdvertencia del sistema de
pretensores de cinturones de
seguridad delanteros/bolsa de aire
Si el sistema de bolsa de aire/pretensores
de cinturón de seguridad delantero está
funcionando bien, la luz de advertencia se
enciende cuando el encendido está en la
posición ON o luego de arrancar el motor.
La luz de advertencia se apaga después de
un período de tiempo especificado.
4-56
Cuando conduce
Grupo de instrumentos y pantalla

Un malfuncionamiento en el sistema se
indica si la luz de advertencia destella
constantemente, permanece encendida o
no se enciende en ningún momento
cuando el encendido está en la posición
ON. Si alguna de estas cosas ocurrieran,
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda tan pronto como sea posible. El
sistema no funcionará en caso de
accidente.
ADVERTENCIA
Nunca manipule indebidamente los
sistemas de bolsa de aire/pretensores y
siempre realice el servicio y las
reparaciones en un técnico experto, le
recomendamos un técnico autorizado
Mazda:
El mantenimiento realizado por uno
mismo o la manipulación indebida del
sistema son peligrosos. La bolsa de
aire/pretensore se podría inflar
accidentalmente o podrían quedar
inutilizables causando heridas graves
o la muerte.
qAdvertencia de nivel bajo de
combustible
Esta luz de advertencia indica que el
tanque de combustible pronto quedará
vacío.
Agregue combustible tan pronto como sea
posible.
qAdvertencia de cinturón de
seguridad
Asiento del conductor
Asiento del acompañante
Acondicionador
de aireTipo completamente
automático
Tipo manual
Si el asiento del conductor o el
acompañante están ocupados y no se
abrochan los cinturones de seguridad
cuando el encendido está en ON, la luz de
advertencia del cinturón de seguridad
permanecerá encendida.
Recordatorio de cinturón de seguridad
Asiento delantero
Si se conduce el vehículo con el
conductor o el acompañante sin
abrocharse el cinturón de seguridad, la luz
de advertencia se encenderá y sonará una
advertencia sonora.
Cuando conduce
Grupo de instrumentos y pantalla
4-57

Si el cinturón de seguridad del conductor
o del acompañante no está abrochado
(sólo cuando el asiento del acompañante
está ocupado) y el vehículo se conduce a
más de 20 km/h, destellará la luz de
advertencia y se escuchará un sonido bip.
Después de un tiempo corto, la luz de
advertencia deja de destellar, pero
permanece encendida, y la advertencia
dejará de sonar. Si un cinturón de
seguridad permanece desabrochado, la luz
de advertencia destella y la advertencia
sonora se activa otra vez por un
determinado período de tiempo.
Hasta que se abroche un cinturón de
seguridad o haya transcurrido un período
de tiempo, la advertencia sonora no dejará
de sonar incluso si la velocidad del
vehículo baja a menos de 20 km/h.
NOTA
lSi se desabrocha el cinturón de
seguridad del conductor o el
acompañante después de que deja de
sonar la advertencia (luz de
advertencia permanece encendida), y
la velocidad del vehículo excede 20
km/h, la luz de advertencia destella y
la advertencia sonora se vuelve a
activar.
lColocar ítems pesados en el asiento
del acompañante podría producir que
la función de advertencia de cinturón
de seguridad del acompañante
funcione dependiendo del peso del
ítem.
NOTA
lPara permitir que el sensor de peso
del almohadón del acompañante
funcione correctamente, no coloque
nada ni se siente en un almohadón
adicional en el asiento del
acompañante. El sensor puede no
funcionar correctamente debido a
que el almohadón adicional puede
causar interferencias en el sensor.
lCuando un niño pequeño se sienta en
el asiento del acompañante, es
posible que la luz de advertencia no
funcione.
Asiento traseroí
Si los cinturones de seguridad traseros no
están abrochados cuando se gira el
encendido a ON, el conductor y el
acompañante serán informados mediante
las luces de advertencia.
Acondicionador
de aireTipo completamente
automático
Tipo manual
4-58
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

Las luces de advertencia se encenderán en
dos colores. Cuando el cinturón de
seguridad no esté abrochado, la luz de
advertencia se encenderá de rojo. Cuando
el cinturón de seguridad esté abrochado,
se encenderá de verde. Las luces de
advertencia funcionan incluso cuando no
haya ningún pasajero sentado en el
asiento trasero. La advertencia sonora solo
se escuchará si un cinturón de seguridad
es desabrochado luego de ser abrochado.
NOTA
Si los cinturones de seguridad traseros
no son usados durante un período
específico de tiempo después de que el
motor ha arrancado, todas las luces de
advertencia se apagarán.
qIndicación de advertencia/
advertencia de puerta mal cerrada
Tipo A
Tipo B
Tipo A
Esta indicación de advertencia se
enciende cuando una de las puertas no
está bien cerrada.
Cierre la puerta con seguridad antes de
conducir el vehículo.
Tipo B
Esta luz de advertencia se enciende
cuando una de las puertas o la compuerta
trasera no está bien cerrada.
Cierre la puerta o la compuerta trasera con
seguridad antes de conducir el vehículo.
qIndicación de advertencia de
compuerta trasera mal cerrada
(Grupo de instrumentos tipo A)
Esta indicación de advertencia se
enciende cuando una de la compuerta
trasera no está bien cerrada.
Cierre la compuerta trasera con seguridad
antes de conducir el vehículo.
qAdvertencia de 120 km/hí
Cuando el encendido se cambia a ON, la
advertencia de 120 km/h se enciende y
luego se apaga después de algunos
segundos.
La advertencia de 120 km/h se enciende
cuando la velocidad del vehículo excede
los 120 km/h.
Cuando conduce
Grupo de instrumentos y pantalla
4-59íAlgunos modelos.

qAdvertencia de nivel bajo del
líquido del lavadorí
Tipo A/Tipo B
Esta advertencia/indicación de advertencia
indica que el nivel del líquido del lavador
está bajo. Agregue líquido (página 6-37).
qAdvertencia del sistema de monitoreo
de presión de aire de los neumáticosí
Esta luz de advertencia se enciende
durante algunos segundos cuando el
encendido se gira a ON.
La advertencia se enciende y se escucha
un bip cuando la presión de aire es
demasiado bajo en uno o más neumáticos,
y destella cuando hay un
malfuncionamiento en el sistema.
ADVERTENCIA
Si la luz de advertencia del sistema de
monitoreo de presión de aire de los
neumáticos se enciende o destella, o la
advertencia sonora de presión de aire
de los neumáticos suena, disminuya la
velocidad del vehículo inmediatamente
y evite maniobras o frenar
bruscamente:
Si la luz de advertencia del sistema de
monitoreo de presión de aire de los
neumáticos se enciende o destella, o la
advertencia sonora de presión de aire
de los neumáticos suena, será
peligroso conducir el vehículo a alta
velocidad, o realizar maniobras o
frenar bruscamente. La
maniobrabilidad del vehículo
disminuirá y podría resultar en un
accidente.
Para determinar si tiene una pequeña
pérdida o un neumático desinflado,
estacione en un lugar seguro donde
pueda verificar visualmente la
condición del neumático y determine
si tiene suficiente aire para continuar
hasta un lugar donde se pueda
agregar aire y el sistema monitorear
de nuevo por un técnico experto, le
recomendamos un técnico autorizado
Mazda o un centro de reparación de
neumáticos.
No ignore la luz de advertencia
TPMS:
Ignorar la luz de advertencia TPMS es
peligroso, incluso si sabe por que está
encendida. Haga que solucionen el
problema lo antes posible antes de se
convierta en un problema mayor que
pueda resultar en una falla del
neumático y un accidente serio.
4-60
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

Luz de advertencia se enciende/
Advertencia sonora suena
Cuando la luz de advertencia se enciende,
y la advertencia sonora suena
(aproximadamente 3 segundos), la presión
de aire de los neumáticos es demasiado
baja en uno o más neumáticos.
Ajuste la presión de aire de los
neumáticos a la presión de aire correcta e
inicialice el TPMS. Consultar los cuadros
de especificaciones (página 9-10).NOTA
lRealice el ajuste de la presión de aire
de los neumáticos cuando los
neumáticos estén fríos. La presión de
aire de los neumáticos podría variar
de acuerdo a la temperatura de los
neumáticos, por lo tanto deje el
vehículo parado por 1 hora o
condúzcalo sólo 1,6 km o menos
antes de ajustar la presión de aire de
los neumáticos. Cuando la presión de
aire se ajusta con los neumáticos
calientes, la luz de advertencia/
advertencia sonora TPMS podría
encenderse/sonar después que los
neumáticos se enfríen y la presión
baje de la especificada.
También, una luz de advertencia
TPMS encendida, resultante de una
caída en la presión de aire de los
neumáticos debido a una baja
temperatura ambiente permanecerá
encendido incluso si la temperatura
ambiente sube. En ese caso, también
podría ser necesario ajustar las
presiones de aire de los neumáticos.
Si la luz de advertencia TPMS se
enciende debido a una caída en la
presión de aire de los neumáticos,
asegúrese de verificar y ajustar las
presiones de aire de los neumáticos.
Cuando conduce
Grupo de instrumentos y pantalla
4-61

NOTA
lLos neumáticos pierden un poco de
aire naturalmente a través del tiempo
y el TPMS no puede indicar si los
neumáticos están quedando
desinflados o están completamente
desinflados. Sin embargo, ya sea que
encuentre un neumático desinflado
entre los cuatro, eso es una
indicación de problemas; haga que
alguien conduzca lentamente el
vehículo hacia delante para
inspeccionar un neumático
desinflado por cortes y objetos de
metal saliendo de la banda de
rodamiento o la pared lateral. Ponga
unas gotas de agua en el vástago de
la válvula para ver si salen burbujas
debido a una válvula defectuosa. Las
pérdidas se deben de solucionar de
otra manera que simplemente
agregando aire al neumático pues las
pérdidas son peligrosas, llévelo a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Si la luz de advertencia se vuelve a
encender incluso después que se ajusta la
presión de aire de los neumáticos y se
inicializa el TPMS, puede haber un
pinchadura. Cambie el neumático
desinflado por el neumático de repuesto
temporario (página 7-15).
La luz de advertencia destella
Si el sistema de monitoreo de presión de
aire de los neumáticos tiene un
malfuncionamiento, la luz de advertencia
de presión de aire de los neumáticos
destellará aproximadamente 1 minuto
cuando el encendido se encuentra en ON
y luego continúa encendida. Haga
verificar su vehículo por un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qIndicación de advertencia/
Advertencia (Roja)/Indicador
(Verde) KEY
Tipo A
“Fallo del sistema sin llave”se exhibe
Este mensaje se exhibe si el sistema de
arranque a botón & la entrada sin llave
avanzada tiene un problema.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
4-62
Cuando conduce
Grupo de instrumentos y pantalla

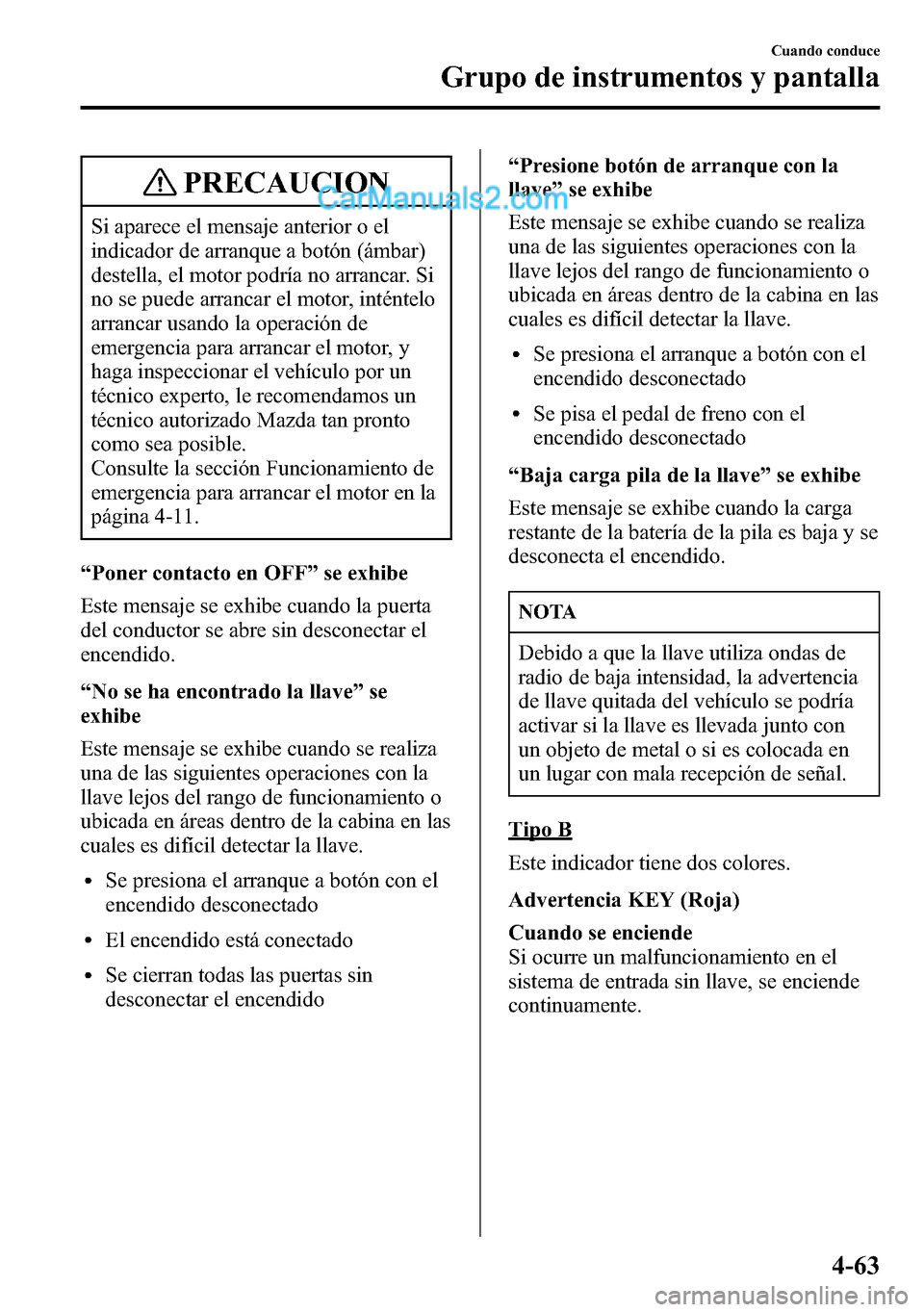

PRECAUCION
Si aparece el mensaje anterior o el
indicador de arranque a botón (ámbar)
destella, el motor podría no arrancar. Si
no se puede arrancar el motor, inténtelo
arrancar usando la operación de
emergencia para arrancar el motor, y
haga inspeccionar el vehículo por un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible.
Consulte la sección Funcionamiento de
emergencia para arrancar el motor en la
página 4-11.
“Poner contacto en OFF”se exhibe
Este mensaje se exhibe cuando la puerta
del conductor se abre sin desconectar el
encendido.
“No se ha encontrado la llave”se
exhibe
Este mensaje se exhibe cuando se realiza
una de las siguientes operaciones con la
llave lejos del rango de funcionamiento o
ubicada en áreas dentro de la cabina en las
cuales es difícil detectar la llave.
lSe presiona el arranque a botón con el
encendido desconectado
lEl encendido está conectado
lSe cierran todas las puertas sin
desconectar el encendido“Presione botón de arranque con la
llave”se exhibe
Este mensaje se exhibe cuando se realiza
una de las siguientes operaciones con la
llave lejos del rango de funcionamiento o
ubicada en áreas dentro de la cabina en las
cuales es difícil detectar la llave.
lSe presiona el arranque a botón con el
encendido desconectado
lSe pisa el pedal de freno con el
encendido desconectado
“Baja carga pila de la llave”se exhibe
Este mensaje se exhibe cuando la carga
restante de la batería de la pila es baja y se
desconecta el encendido.
NOTA
Debido a que la llave utiliza ondas de
radio de baja intensidad, la advertencia
de llave quitada del vehículo se podría
activar si la llave es llevada junto con
un objeto de metal o si es colocada en
un lugar con mala recepción de señal.
Tipo B
Este indicador tiene dos colores.
Advertencia KEY (Roja)
Cuando se enciende
Si ocurre un malfuncionamiento en el
sistema de entrada sin llave, se enciende
continuamente.
Cuando conduce
Grupo de instrumentos y pantalla
4-63
