Datos de radiación del sensor láser
Potencia promedio máxima: 45 mW
Duración del pulso: 33 ns
Largo de onda: 905 nm
Angulo de divergencia (horizontal x vertical): 28 grados x 12 grados
NOTA
lEn los siguientes casos, el sensor láser (delantero) no podrá detectar correctamente
vehículos adelante, y cada sistema será incapaz de funcionar normalmente.
lEl parabrisas está sucio.lSe carga equipaje o carga grande en rieles instalados en el techo y cubre el sensor
láser (delantero).
lGases de escape del vehículo enfrente, arena, nieve y vapor de agua saliendo de
pozos y rejillas, y agua que salpica.
lSi se pueden verificar rajaduras o daños causados por piedras o similares en el
parabrisas, haga cambiar el parabrisas. Consulte a un técnico autorizado Mazda para
cambiarlos.
Cuando conduce
i-ACTIVSENSE
4-223

Sensores de radar (Traseros)í
Su vehículo está equipado con sensores de radar (traseros). Los siguientes sistemas también
usan los sensores de radar (traseros).
lSistema de monitoreo de punto ciego (BSM)
lAlerta de tránsito cruzando atrás (RCTA)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por el
radar al ser reflejadas por un vehículo que se acerca por detrás o una obstrucción.
Sensores de radar (traseros)
Los sensores de radar (traseros) están instalados dentro del paragolpes trasero, uno del lado
izquierdo y otro del lado derecho.
Mantenga siempre la superficie del paragolpes trasero cerca de los sensores de radar
(traseros) limpias de manera que los sensores de radar (traseros) funcionen normalmente.
También, no aplique elementos como adhesivos.
Consulte la sección Cuidado exterior en la página 6-73.
PRECAUCION
Si el paragolpes trasero recibe un impacto severo, el sistema podría dejar de funcionar
normalmente. Detenga inmediatamente el sistema y haga inspeccionar el vehículo en un
concesionario autorizado Mazda.
4-224
Cuando conduce
íAlgunos modelos.
i-ACTIVSENSE

NOTA
lLa detectabilidad de los sensores de radar (traseros) tiene sus limitaciones. En los
siguientes casos, la capacidad de detección podría disminuir y el sistema podría no
funcionar normalmente.
lEl paragolpes trasero cerca de los sensores de radar (traseros) se ha deformado.lLa nieve, el hielo o el barro se adhieren los sensores de radar (traseros) en el
paragolpes trasero.
lBajo condiciones de mal tiempo como lluvia, nieve y niebla.
lBajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil de detectarlos.
lObjetos estacionarios en un camino o a un lado del camino como pequeños
vehículos de dos ruedas, bicicletas, transeúntes, animales, y carritos de
supermercado.
lLas formas de vehículos que no reflejan bien ondas de radar como trailers vacíos
de poca altura y automóviles deportivos.
lLos vehículos son embarcados con la dirección de los sensores de radar (traseros)
ajustada para cada vehículo a una condición de carga del vehículo de manera que los
sensores de radar (traseros) detecten correctamente los vehículos que se aproximan. Si
la dirección de los sensores de radar (traseros) se ha desviado por alguna razón, haga
inspeccionar el vehículo en un concesionario autorizado Mazda.
lPor reparaciones o cambios en los sensores de radar (traseros), o paragolpes, pintura,
y cambios cercanos a los sensores de radar, consulte a un concesionario autorizado
Mazda.
lDesactive el sistema cuando arrastre un trailer o cuando haya un accesorio como un
portabicicletas en la parte trasera del vehículo. De lo contrario, las ondas de radio
emitidas por el radar se bloquearán haciendo que el sistema no funcione normalmente.
lLos sensores de radar están regulados por las leyes de ondas de radio
correspondientes a cada país que se conduce el vehículo. Si el vehículo es manejado
en el extranjero, podría ser necesario una autorización especial del país en el que se
conduzca el vehículo.
Cuando conduce
i-ACTIVSENSE
4-225

Sensor ultrasónico (Trasero)í
Los sensores ultrasónicos (traseros) funcionan emitiendo ondas ultrasónicas que son
reflejadas por obstrucciones detrás y las ondas ultrasónicas devueltas son captadas por los
sensores ultrasónicos (traseros).
Sensor ultrasónico (trasero)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.
4-226
Cuando conduce
íAlgunos modelos.
i-ACTIVSENSE

Sistema de monitoreo de presión de neumáticos
lEl sistema de monitoreo de presión de neumáticos (TPMS) monitorea la presión de aire
de los cuatro neumáticos. Si la presión de aire de uno o varios neumáticos disminuye, el
sistema le advierte al conductor mediante la luz de advertencia de sistema de monitoreo
de presión de neumáticos en el grupo de instrumentos (la advertencia también se
indicará en la exhibición en el grupo de instrumentos tipo A
*1) y mediante un pitido. El
sistema monitorea las presiones de aire de los neumáticos indirectamente usando los
datos enviados desde los sensores de velocidad de ruedas de ABS.
Para permitir que el sistema funcione correctamente, se deberá inicializar el sistema con
la presión de aire de los neumáticos especificada (valor en la etiqueta de presión de aire
de los neumáticos). Siga el procedimiento y realice la inicialización.
*1 Consulte la sección Tipo A en la página 4-36.
lPara vehículos con grupo de instrumentos tipo A*1, verifique la condición del vehículo o
hágalo inspeccionar en un técnico experto, le recomendamos un técnico autorizado
Mazda de acuerdo con la indicación.
*1 Consulte la sección Tipo A en la página 4-36.
lUn malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-36.
Consulte la sección Advertencia sonora de presión de aire de los neumáticos en la
página 7-54.
Sensor de velocidad de rueda de ABS
4-232
Cuando conduce
Sistema de monitoreo de presión de neumáticos

qCambio a exhibición de monitor retrovisor
Mueva la palanca de cambios a R con el encendido en ON para cambiar la exhibición a la
exhibición de monitor retrovisor.
NOTA
Cuando se mueve la palanca de cambios de R a otra posición de la palanca selectora, la
pantalla vuelve a la exhibición anterior.
qRango exhibible en la pantalla
Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.
(Exhibición de la pantalla)
(Vista real)
Objeto Adorno
Paragolpes
Indicación de detección de
obstrucción en el sistema de
sensor de estacionamiento
(Tipo exhibición de líneas de
asistencia de camino
predecido del vehículo)
Al
gunos modelos
4-240
Cuando conduce
Monitor retrovisor

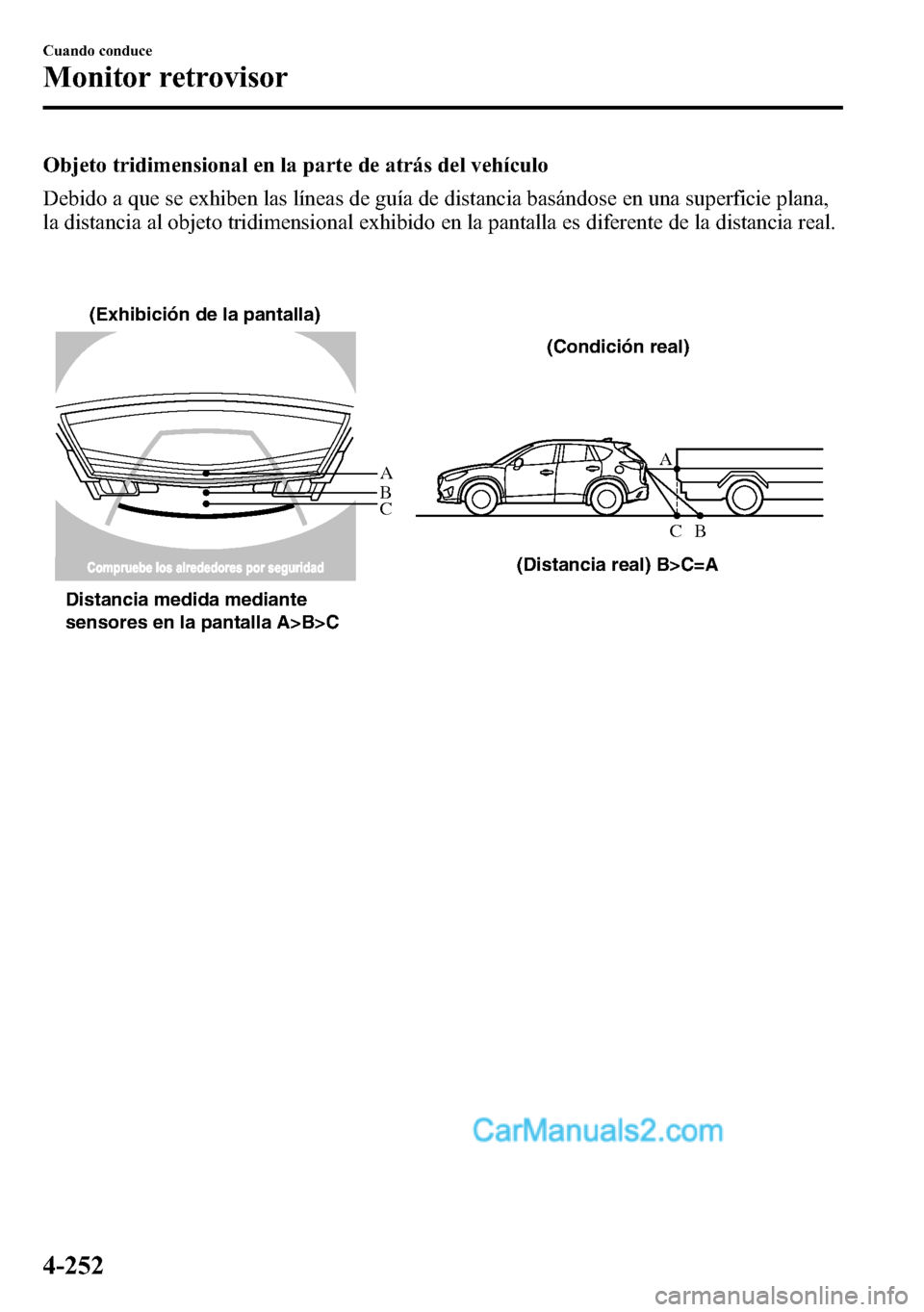

Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándose en una superficie plana,
la distancia al objeto tridimensional exhibido en la pantalla es diferente de la distancia real.
A
C B A
C B
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C(Exhibición de la pantalla)
(Condición real)
4-252
Cuando conduce
Monitor retrovisor

Sistema de sensor de estacionamientoí
El sistema de sensor de estacionamiento usa sensores ultrasónicos para detectar obstáculos
alrededor del vehículo mientras lo estaciona en un garaje o en paralelo cuando el vehículo
se conduce a una velocidad menor a aproximadamente 10 km/h o menos. El sistema está
equipado con un dispositivo de asistencia que notifica al conductor de la distancia
aproximada desde el vehículo al obstáculo alrededor usando un bip y una indicación de
detección de obstrucción
í.
Sensor
delantero
Sensor de esquina delanteraSensor
trasero
Sensor de esquina trasera
ADVERTENCIA
No confíe únicamente en el sistema de sensor de estacionamiento y asegúrese de
confirmar visualmente la seguridad alrededor de su vehículo al maniobrar.
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia delante y
atrás al estacionar. Los rangos de detección de los sensores son limitados, por lo tanto,
conducir el vehículo confiando solamente en el sistema puede causar un accidente.
Siempre confirme visualmente la seguridad alrededor de su vehículo al conducir.
Cuando conduce
Sistema de sensor de estacionamiento
4-255íAlgunos modelos.

NOTA
lNo instale ningún accesorio dentro de los rangos de detección de los sensores.
Podrían afectar el funcionamiento del sistema.
lDependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección
de un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
lEl sistema no funcionará normalmente en las siguientes condiciones:
lBarro, hielo o nieve adherido al área de los sensores (vuelve a funcionar
normalmente cuando se limpian).
lEl área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).
lLos sensores se cubren con una mano.lLos sensores se golpean excesivamente.lEl vehículo se inclina demasiado.lCuando hace mucho calor o frío.lEl vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.lCualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de
un vehículo grande o los sensores de otros vehículos.
lEl vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho
agua.
lCuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.
lEl vehículo se mueve hacia un bordillo alto o cuadrado.lUn obstáculo demasiado cerca del sensor.
lLos obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son
más bajos o finos que el paragolpes que hayan sido detectados inicialmente pero no
sean detectados más a medida que el vehículo se aproxime.
lLos siguientes tipos de obstáculos podrían no ser detectados:
lObjetos finos como cables o cuerdaslCosas que absorban ondas de sonido fácilmente como algodón o nievelObjetos con puntaslObjetos muy altos, y aquellos que sean anchos en la parte superiorlObjetos pequeños y cortos
lHaga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
4-256
Cuando conduce
Sistema de sensor de estacionamiento

NOTA
lEl sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador
no se enciende cuando se conecta el interruptor de sensores de asistencia de
estacionamiento. Consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
lEl sistema puede sufrir un malfuncionamiento si se escucha el bip que indica un
malfuncionamiento del sistema y el indicador destella. Consulte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
lEl bip que indica un malfuncionamiento del sistema podría no escucharse si la
temperatura ambiente es extremadamente fría, o si se adhiere barro, hielo o nieve al
área de los sensores. Retire cualquier material extraño del área de los sensores.
lCuando instala un gancho de remolque, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
qRango de detección de sensores
Los sensores detectan obstáculos dentro del siguiente rango.
Rango de detección
de sensor delantero
Rango de detección de sensor de esquina delanteraRango de detección
de sensor trasero Rango de detección de
sensor de esquina trasera
BUnidad: cm
A
D
CA: Aproximadamente 50
B: Aproximadamente 50
C: Aproximadamente 100
D: Aproximadamente 150
Cuando conduce
Sistema de sensor de estacionamiento
