MAZDA MODEL CX-5 2016 Manuel du propriétaire (in French)

Black plate (11,1)

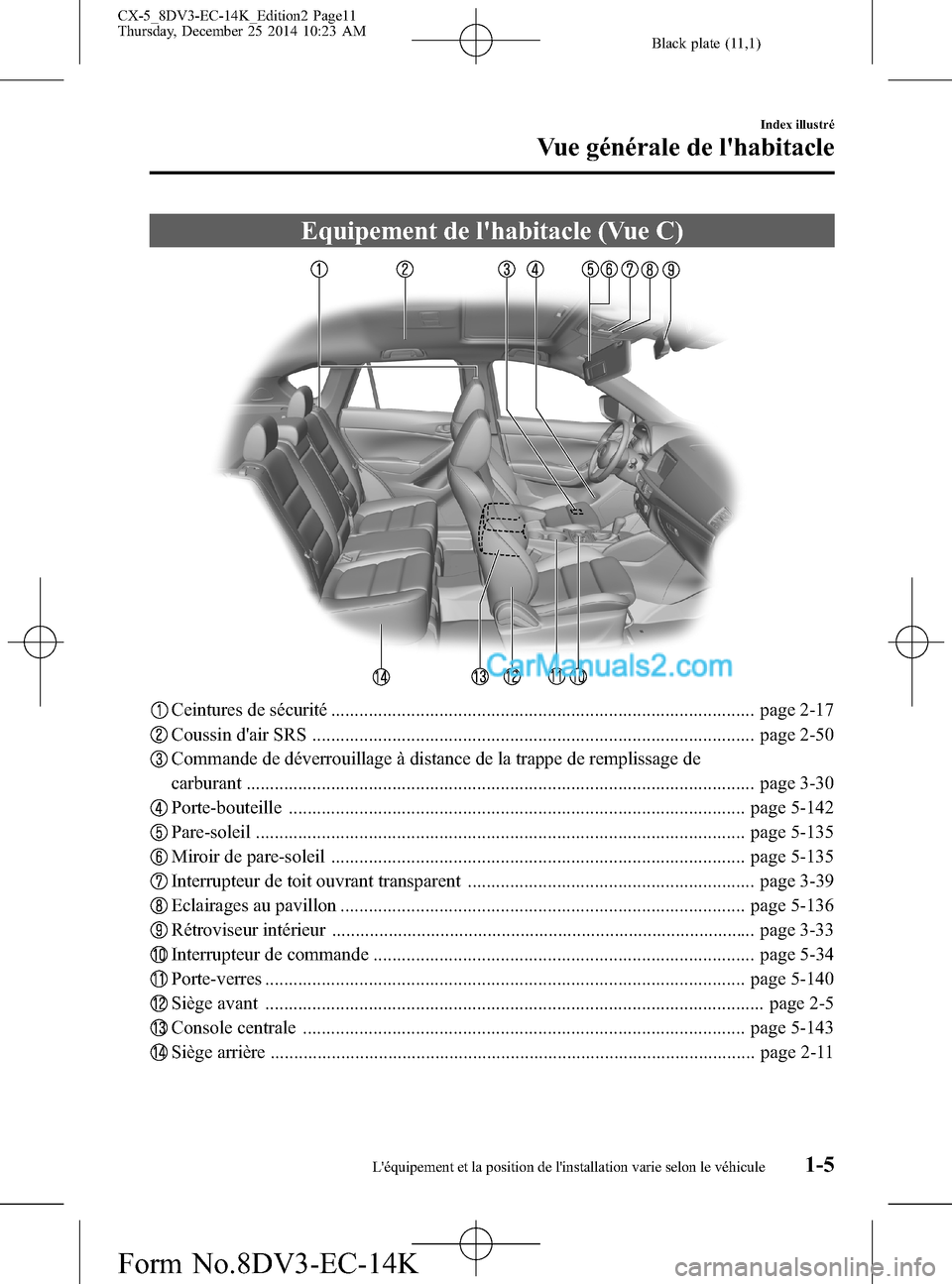

Equipement de l'habitacle (Vue C)
Ceintures de sécurité .......................................................................................... page 2-17
Coussin d'air SRS .............................................................................................. page 2-50
Commande de déverrouillage à distance de la trappe de remplissage de
carburant ............................................................................................................ page 3-30
Porte-bouteille ................................................................................................. page 5-142
Pare-soleil ........................................................................................................ page 5-135
Miroir de pare-soleil ........................................................................................ page 5-135
Interrupteur de toit ouvrant transparent ............................................................. page 3-39
Eclairages au pavillon ...................................................................................... page 5-136
Rétroviseur intérieur .......................................................................................... page 3-33
Interrupteur de commande ................................................................................. page 5-34
Porte-verres ...................................................................................................... page 5-140
Siège avant .......................................................................................................... page 2-5
Console centrale .............................................................................................. page 5-143
Siège arrière ....................................................................................................... page 2-11
Index illustré
Vue générale de l'habitacle
1-5L'équipement et la position de l'installation varie selon le véhicule CX-5_8DV3-EC-14K_Edition2 Page11
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (12,1)

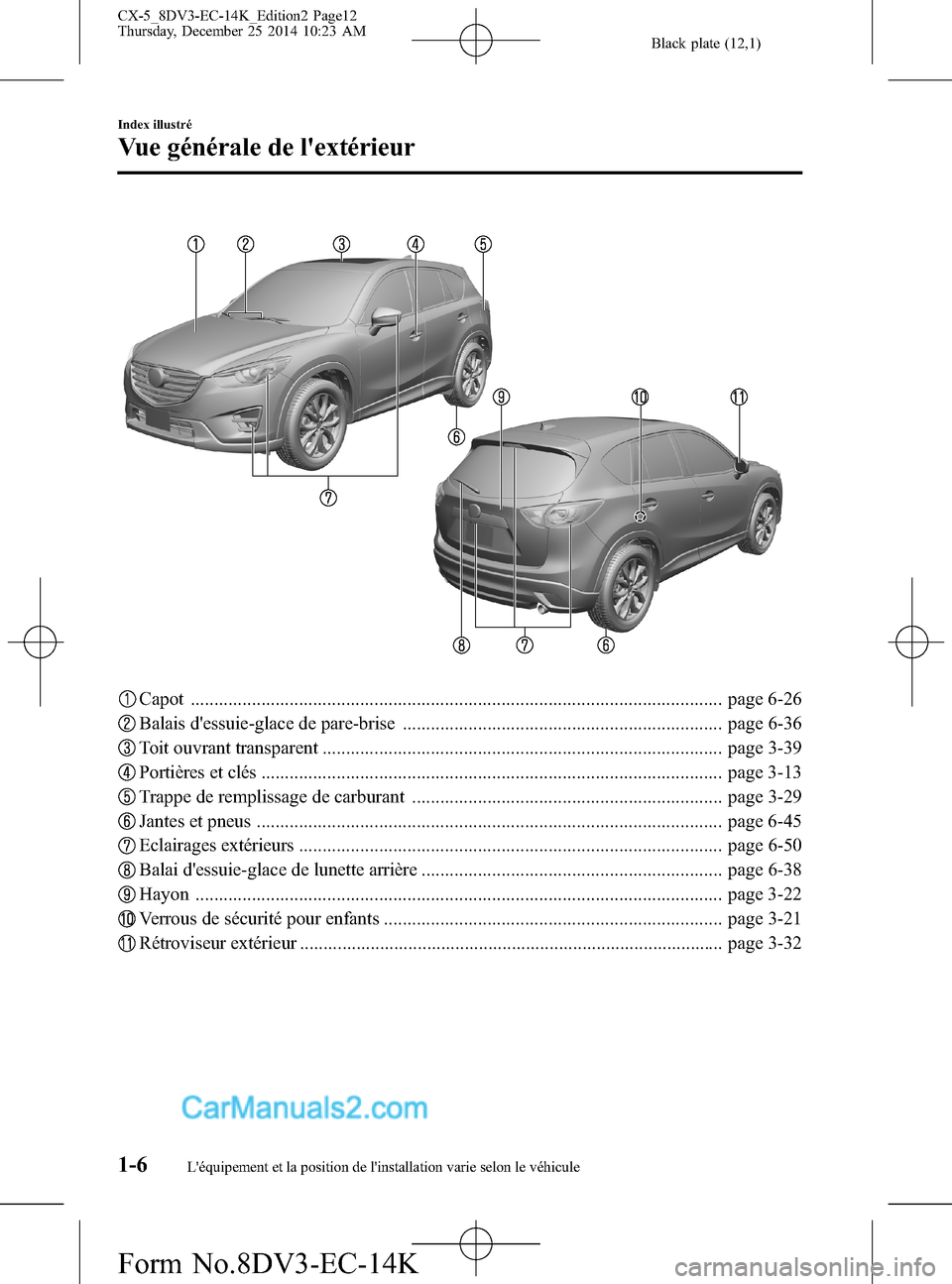

Capot ................................................................................................................. page 6-26
Balais d'essuie-glace de pare-brise .................................................................... page 6-36
Toit ouvrant transparent ..................................................................................... page 3-39
Portières et clés .................................................................................................. page 3-13
Trappe de remplissage de carburant .................................................................. page 3-29
Jantes et pneus ................................................................................................... page 6-45
Eclairages extérieurs .......................................................................................... page 6-50
Balai d'essuie-glace de lunette arrière ................................................................ page 6-38
Hayon ................................................................................................................ page 3-22
Verrous de sécurité pour enfants ........................................................................ page 3-21
Rétroviseur extérieur .......................................................................................... page 3-32
1-6
Index illustré
L'équipement et la position de l'installation varie selon le véhicule
Vue générale de l'extérieur
CX-5_8DV3-EC-14K_Edition2 Page12
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (13,1)

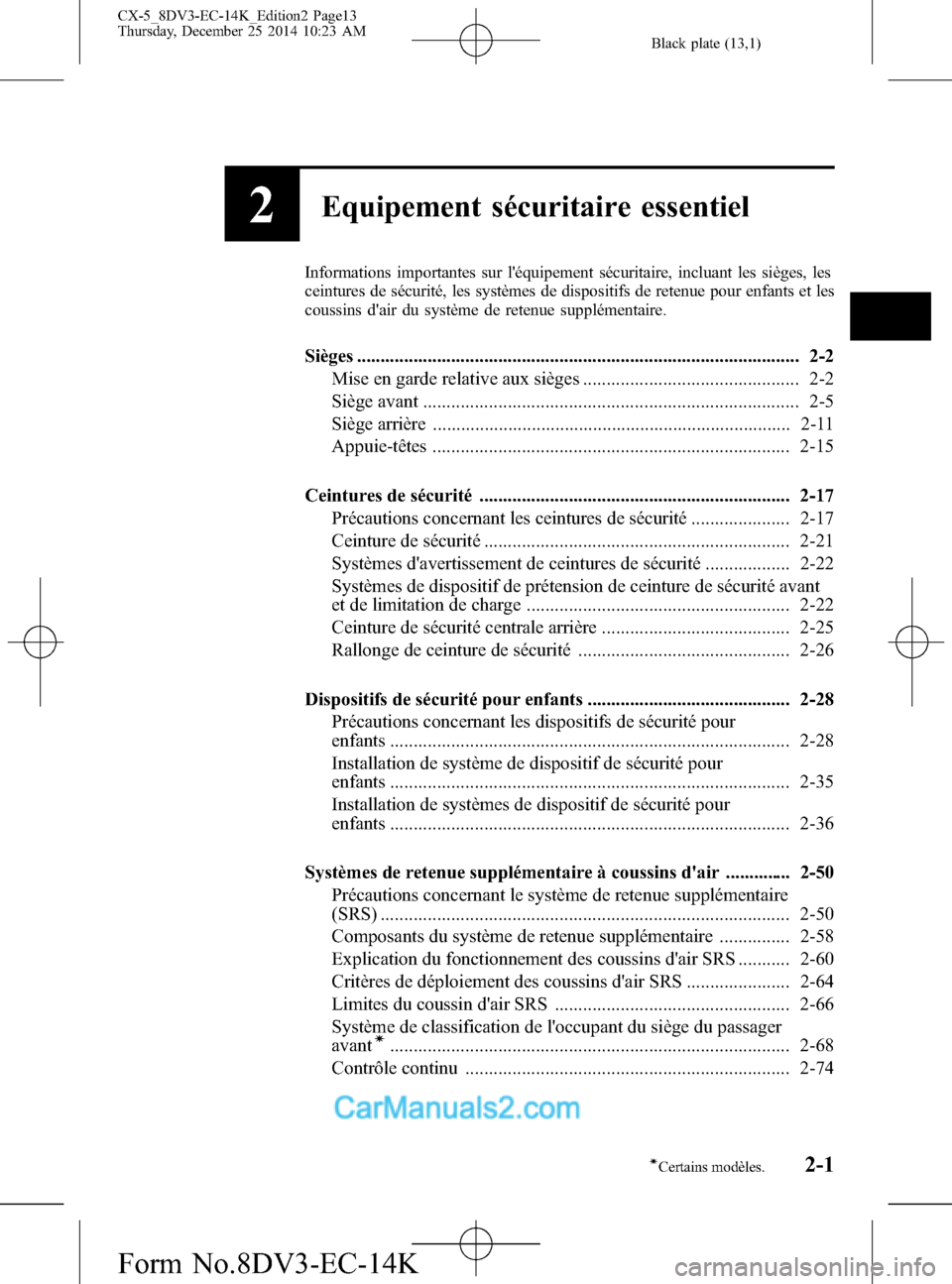

2Equipement sécuritaire essentiel
Informations importantes sur l'équipement sécuritaire, incluant les sièges, les
ceintures de sécurité, les systèmes de dispositifs de retenue pour enfants et les
coussins d'air du système de retenue supplémentaire.
Sièges .............................................................................................. 2-2
Mise en garde relative aux sièges .............................................. 2-2
Siège avant ................................................................................ 2-5
Siège arrière ............................................................................ 2-11
Appuie-têtes ............................................................................ 2-15
Ceintures de sécurité .................................................................. 2-17
Précautions concernant les ceintures de sécurité ..................... 2-17
Ceinture de sécurité ................................................................. 2-21
Systèmes d'avertissement de ceintures de sécurité .................. 2-22
Systèmes de dispositif de prétension de ceinture de sécurité avant
et de limitation de charge ........................................................ 2-22
Ceinture de sécurité centrale arrière ........................................ 2-25
Rallonge de ceinture de sécurité ............................................. 2-26
Dispositifs de sécurité pour enfants ........................................... 2-28
Précautions concernant les dispositifs de sécurité pour
enfants ..................................................................................... 2-28
Installation de système de dispositif de sécurité pour
enfants ..................................................................................... 2-35
Installation de systèmes de dispositif de sécurité pour
enfants ..................................................................................... 2-36
Systèmes de retenue supplémentaire à coussins d'air .............. 2-50
Précautions concernant le système de retenue supplémentaire
(SRS) ....................................................................................... 2-50
Composants du système de retenue supplémentaire ............... 2-58
Explication du fonctionnement des coussins d'air SRS ........... 2-60
Critères de déploiement des coussins d'air SRS ...................... 2-64
Limites du coussin d'air SRS .................................................. 2-66
Système de classification de l'occupant du siège du passager
avant
í..................................................................................... 2-68
Contrôle continu ..................................................................... 2-74
2-1íCertains modèles.
CX-5_8DV3-EC-14K_Edition2 Page13
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (14,1)

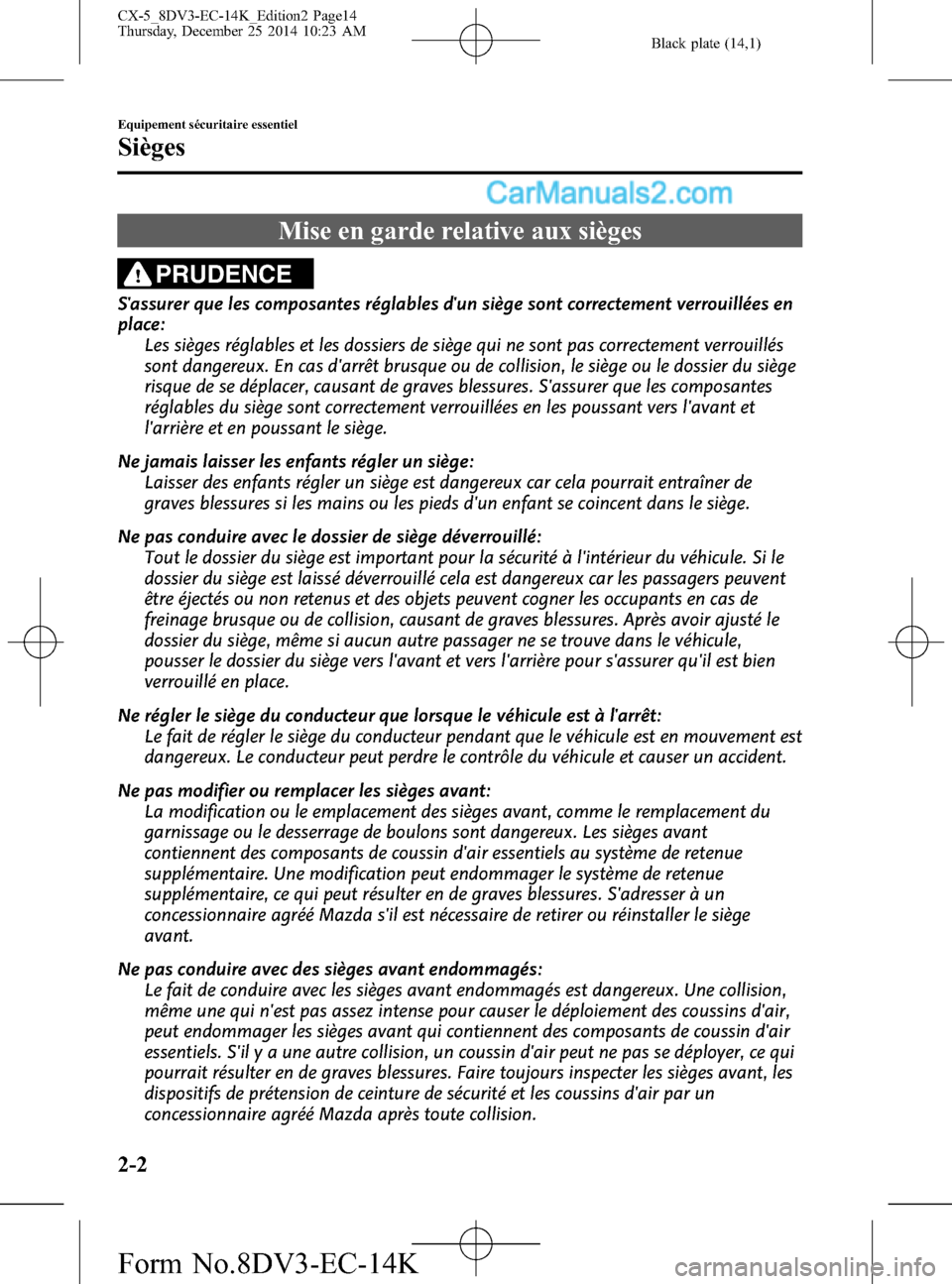

Mise en garde relative aux sièges
PRUDENCE
S'assurer que les composantes réglables d'un siège sont correctement verrouillées en
place:
Les sièges réglables et les dossiers de siège qui ne sont pas correctement verrouillés
sont dangereux. En cas d'arrêt brusque ou de collision, le siège ou le dossier du siège
risque de se déplacer, causant de graves blessures. S'assurer que les composantes
réglables du siège sont correctement verrouillées en les poussant vers l'avant et
l'arrière et en poussant le siège.
Ne jamais laisser les enfants régler un siège:
Laisser des enfants régler un siège est dangereux car cela pourrait entraîner de
graves blessures si les mains ou les pieds d'un enfant se coincent dans le siège.
Ne pas conduire avec le dossier de siège déverrouillé:
Tout le dossier du siège est important pour la sécurité à l'intérieur du véhicule. Si le
dossier du siège est laissé déverrouillé cela est dangereux car les passagers peuvent
être éjectés ou non retenus et des objets peuvent cogner les occupants en cas de
freinage brusque ou de collision, causant de graves blessures. Après avoir ajusté le
dossier du siège, même si aucun autre passager ne se trouve dans le véhicule,
pousser le dossier du siège vers l'avant et vers l'arrière pour s'assurer qu'il est bien
verrouillé en place.
Ne régler le siège du conducteur que lorsque le véhicule est à l'arrêt:
Le fait de régler le siège du conducteur pendant que le véhicule est en mouvement est
dangereux. Le conducteur peut perdre le contrôle du véhicule et causer un accident.
Ne pas modifier ou remplacer les sièges avant:
La modification ou le emplacement des sièges avant, comme le remplacement du
garnissage ou le desserrage de boulons sont dangereux. Les sièges avant
contiennent des composants de coussin d'air essentiels au système de retenue
supplémentaire. Une modification peut endommager le système de retenue
supplémentaire, ce qui peut résulter en de graves blessures. S'adresser à un
concessionnaire agréé Mazda s'il est nécessaire de retirer ou réinstaller le siège
avant.
Ne pas conduire avec des sièges avant endommagés:
Le fait de conduire avec les sièges avant endommagés est dangereux. Une collision,
même une qui n'est pas assez intense pour causer le déploiement des coussins d'air,
peut endommager les sièges avant qui contiennent des composants de coussin d'air
essentiels. S'il y a une autre collision, un coussin d'air peut ne pas se déployer, ce qui
pourrait résulter en de graves blessures. Faire toujours inspecter les sièges avant, les
dispositifs de prétension de ceinture de sécurité et les coussins d'air par un
concessionnaire agréé Mazda après toute collision.
2-2
Equipement sécuritaire essentiel
Sièges
CX-5_8DV3-EC-14K_Edition2 Page14
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (15,1)

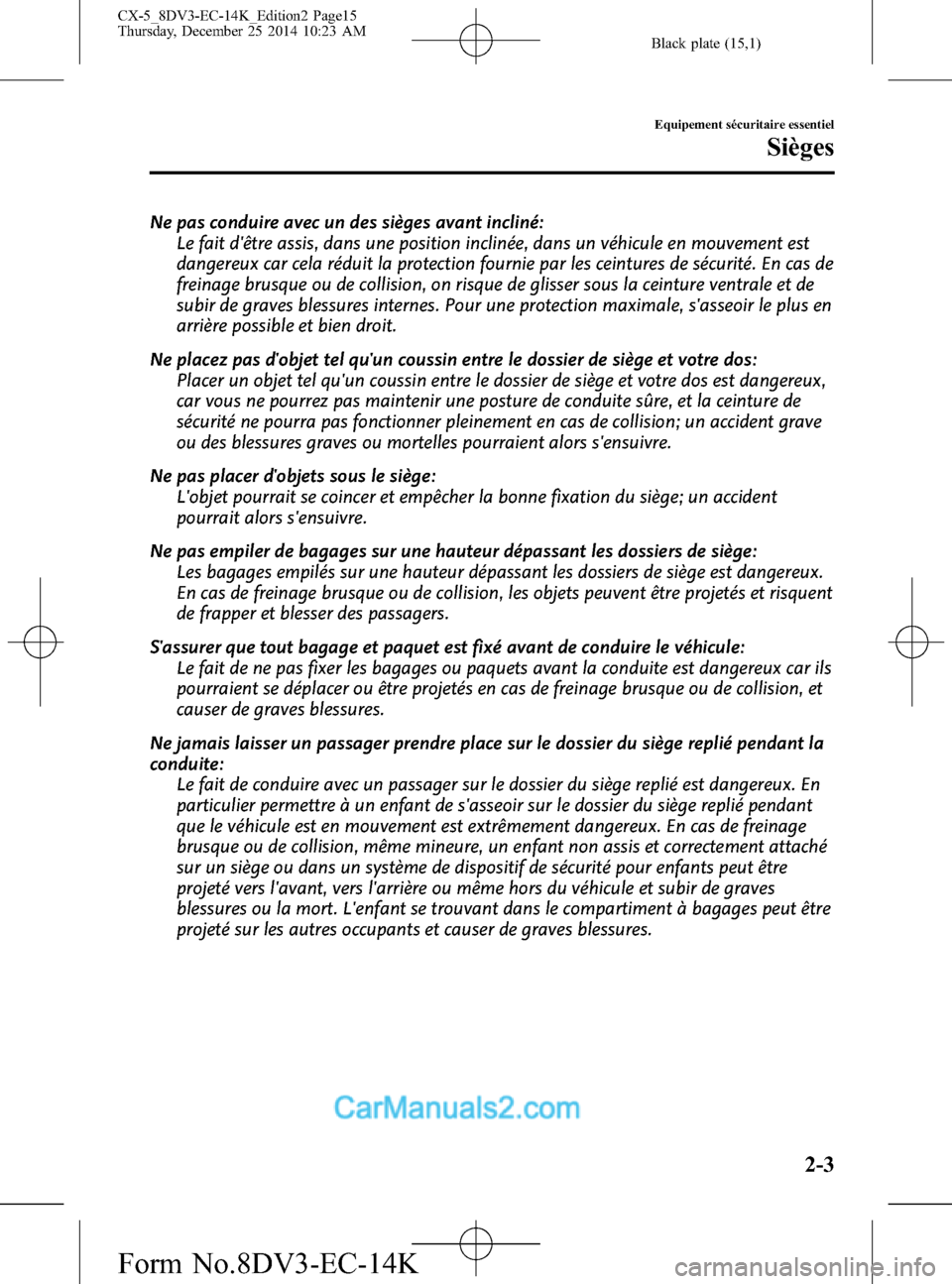

Ne pas conduire avec un des sièges avant incliné:
Le fait d'être assis, dans une position inclinée, dans un véhicule en mouvement est
dangereux car cela réduit la protection fournie par les ceintures de sécurité. En cas de
freinage brusque ou de collision, on risque de glisser sous la ceinture ventrale et de
subir de graves blessures internes. Pour une protection maximale, s'asseoir le plus en
arrière possible et bien droit.
Ne placez pas d'objet tel qu'un coussin entre le dossier de siège et votre dos:
Placer un objet tel qu'un coussin entre le dossier de siège et votre dos est dangereux,
car vous ne pourrez pas maintenir une posture de conduite sûre, et la ceinture de
sécurité ne pourra pas fonctionner pleinement en cas de collision; un accident grave
ou des blessures graves ou mortelles pourraient alors s'ensuivre.
Ne pas placer d'objets sous le siège:
L'objet pourrait se coincer et empêcher la bonne fixation du siège; un accident
pourrait alors s'ensuivre.
Ne pas empiler de bagages sur une hauteur dépassant les dossiers de siège:
Les bagages empilés sur une hauteur dépassant les dossiers de siège est dangereux.
En cas de freinage brusque ou de collision, les objets peuvent être projetés et risquent
de frapper et blesser des passagers.
S'assurer que tout bagage et paquet est fixé avant de conduire le véhicule:
Le fait de ne pas fixer les bagages ou paquets avant la conduite est dangereux car ils
pourraient se déplacer ou être projetés en cas de freinage brusque ou de collision, et
causer de graves blessures.
Ne jamais laisser un passager prendre place sur le dossier du siège replié pendant la
conduite:
Le fait de conduire avec un passager sur le dossier du siège replié est dangereux. En
particulier permettre à un enfant de s'asseoir sur le dossier du siège replié pendant
que le véhicule est en mouvement est extrêmement dangereux. En cas de freinage
brusque ou de collision, même mineure, un enfant non assis et correctement attaché
sur un siège ou dans un système de dispositif de sécurité pour enfants peut être
projeté vers l'avant, vers l'arrière ou même hors du véhicule et subir de graves
blessures ou la mort. L'enfant se trouvant dans le compartiment à bagages peut être
projeté sur les autres occupants et causer de graves blessures.
Equipement sécuritaire essentiel
Sièges
2-3
CX-5_8DV3-EC-14K_Edition2 Page15
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (16,1)

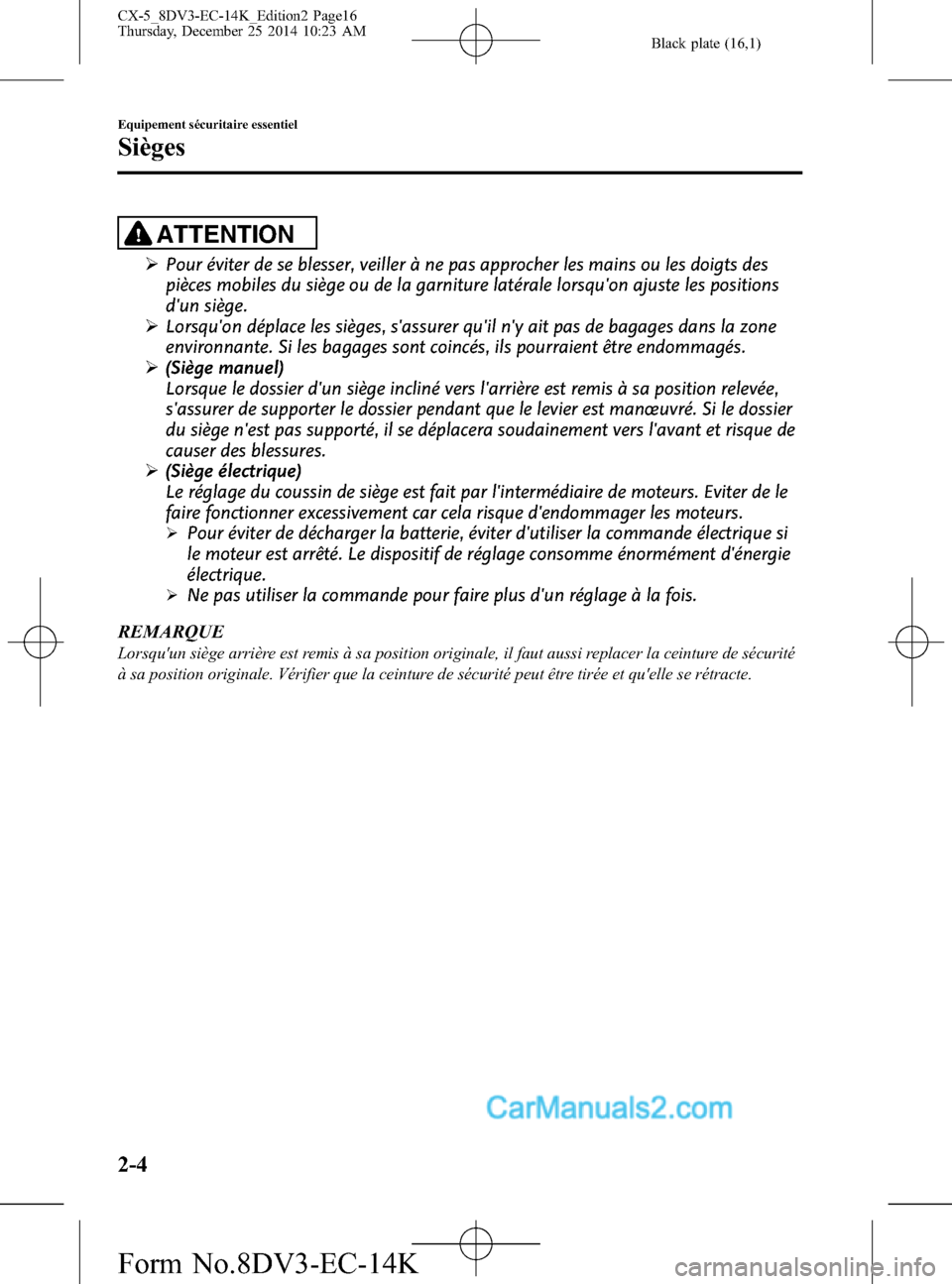

ATTENTION
ØPour éviter de se blesser, veiller à ne pas approcher les mains ou les doigts des
pièces mobiles du siège ou de la garniture latérale lorsqu'on ajuste les positions
d'un siège.
ØLorsqu'on déplace les sièges, s'assurer qu'il n'y ait pas de bagages dans la zone
environnante. Si les bagages sont coincés, ils pourraient être endommagés.
Ø(Siège manuel)
Lorsque le dossier d'un siège incliné vers l'arrière est remis à sa position relevée,
s'assurer de supporter le dossier pendant que le levier est manœuvré. Si le dossier
du siège n'est pas supporté, il se déplacera soudainement vers l'avant et risque de
causer des blessures.
Ø(Siège électrique)
Le réglage du coussin de siège est fait par l'intermédiaire de moteurs. Eviter de le
faire fonctionner excessivement car cela risque d'endommager les moteurs.
ØPour éviter de décharger la batterie, éviter d'utiliser la commande électrique si
le moteur est arrêté. Le dispositif de réglage consomme énormément d'énergie
électrique.
ØNe pas utiliser la commande pour faire plus d'un réglage à la fois.
REMARQUE
Lorsqu'un siège arrière est remis à sa position originale, il faut aussi replacer la ceinture de sécurité
à sa position originale. Vérifier que la ceinture de sécurité peut être tirée et qu'elle se rétracte.
2-4
Equipement sécuritaire essentiel
Sièges
CX-5_8DV3-EC-14K_Edition2 Page16
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (17,1)

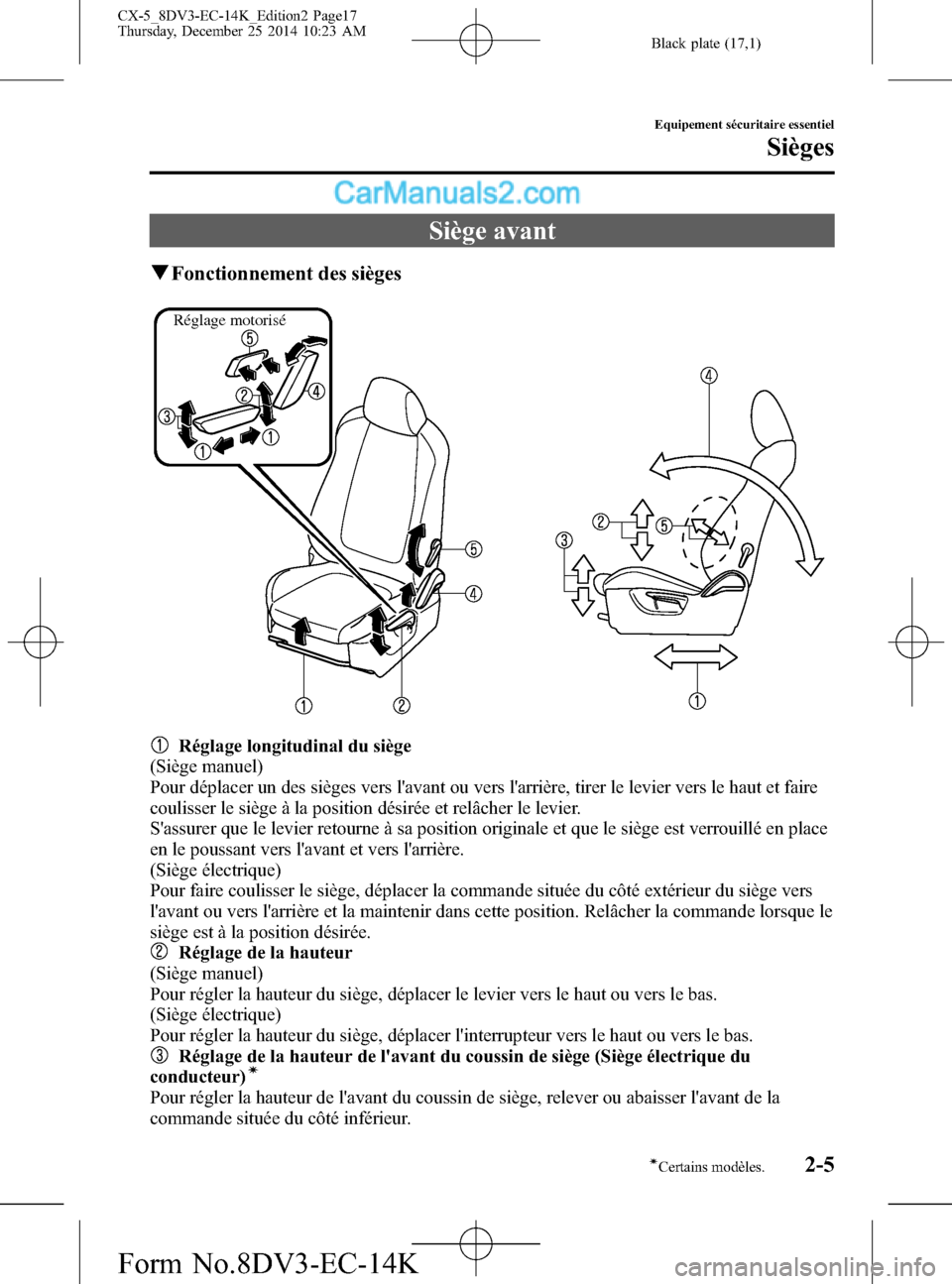

Siège avant
qFonctionnement des sièges
Réglage motorisé
Réglage longitudinal du siège
(Siège manuel)
Pour déplacer un des sièges vers l'avant ou vers l'arrière, tirer le levier vers le haut et faire
coulisser le siège à la position désirée et relâcher le levier.
S'assurer que le levier retourne à sa position originale et que le siège est verrouillé en place
en le poussant vers l'avant et vers l'arrière.
(Siège électrique)
Pour faire coulisser le siège, déplacer la commande située du côté extérieur du siège vers
l'avant ou vers l'arrière et la maintenir dans cette position. Relâcher la commande lorsque le
siège est à la position désirée.
Réglage de la hauteur
(Siège manuel)
Pour régler la hauteur du siège, déplacer le levier vers le haut ou vers le bas.
(Siège électrique)
Pour régler la hauteur du siège, déplacer l'interrupteur vers le haut ou vers le bas.
Réglage de la hauteur de l'avant du coussin de siège (Siège électrique du
conducteur)í
Pour régler la hauteur de l'avant du coussin de siège, relever ou abaisser l'avant de la
commande située du côté inférieur.
Equipement sécuritaire essentiel
Sièges
2-5íCertains modèles. CX-5_8DV3-EC-14K_Edition2 Page17
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (18,1)

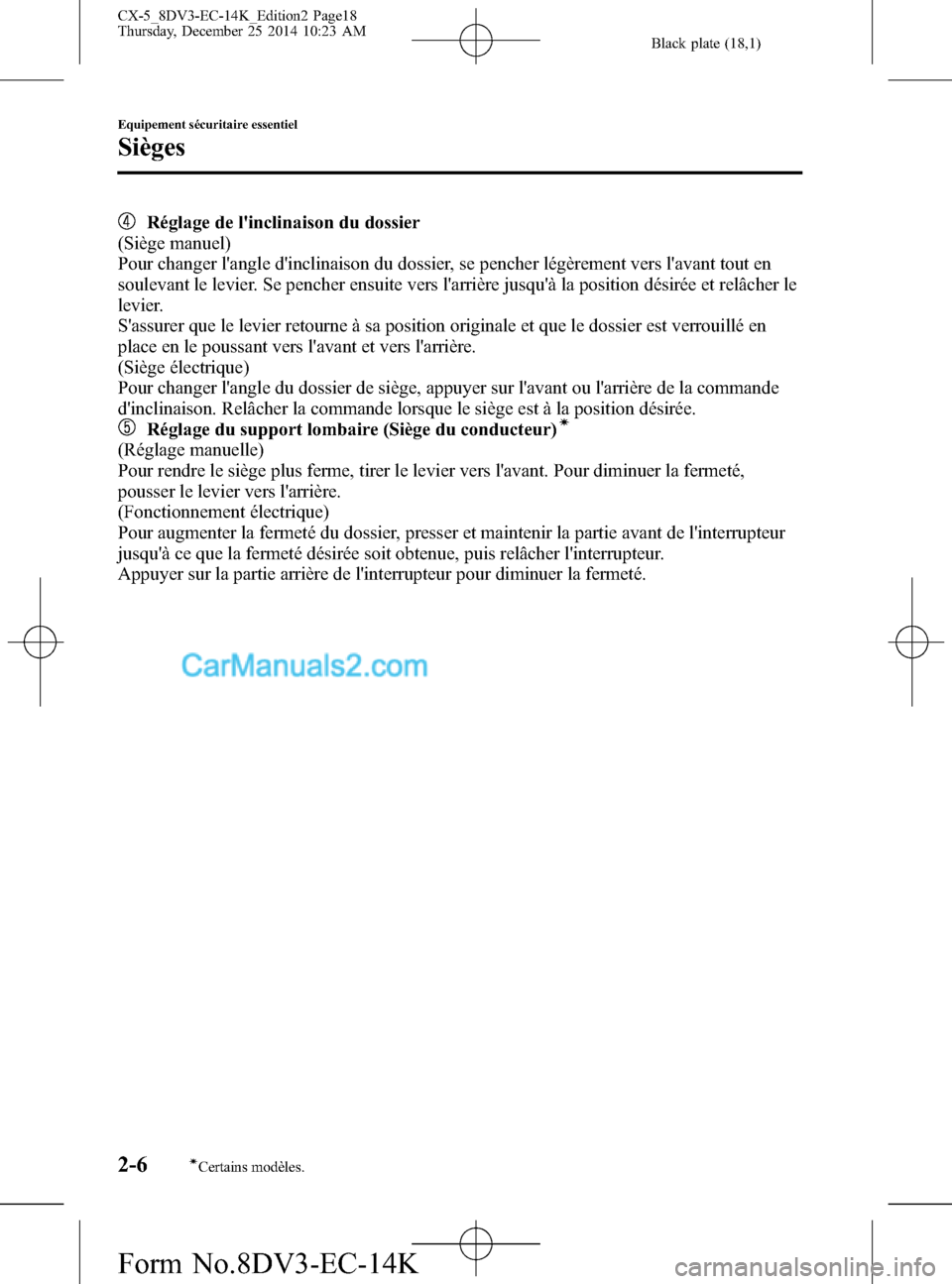

Réglage de l'inclinaison du dossier
(Siège manuel)
Pour changer l'angle d'inclinaison du dossier, se pencher légèrement vers l'avant tout en
soulevant le levier. Se pencher ensuite vers l'arrière jusqu'à la position désirée et relâcher le
levier.
S'assurer que le levier retourne à sa position originale et que le dossier est verrouillé en
place en le poussant vers l'avant et vers l'arrière.
(Siège électrique)
Pour changer l'angle du dossier de siège, appuyer sur l'avant ou l'arrière de la commande
d'inclinaison. Relâcher la commande lorsque le siège est à la position désirée.
Réglage du support lombaire (Siège du conducteur)í
(Réglage manuelle)
Pour rendre le siège plus ferme, tirer le levier vers l'avant. Pour diminuer la fermeté,
pousser le levier vers l'arrière.
(Fonctionnement électrique)
Pour augmenter la fermeté du dossier, presser et maintenir la partie avant de l'interrupteur
jusqu'à ce que la fermeté désirée soit obtenue, puis relâcher l'interrupteur.
Appuyer sur la partie arrière de l'interrupteur pour diminuer la fermeté.
2-6
Equipement sécuritaire essentiel
íCertains modèles.
Sièges
CX-5_8DV3-EC-14K_Edition2 Page18
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (19,1)

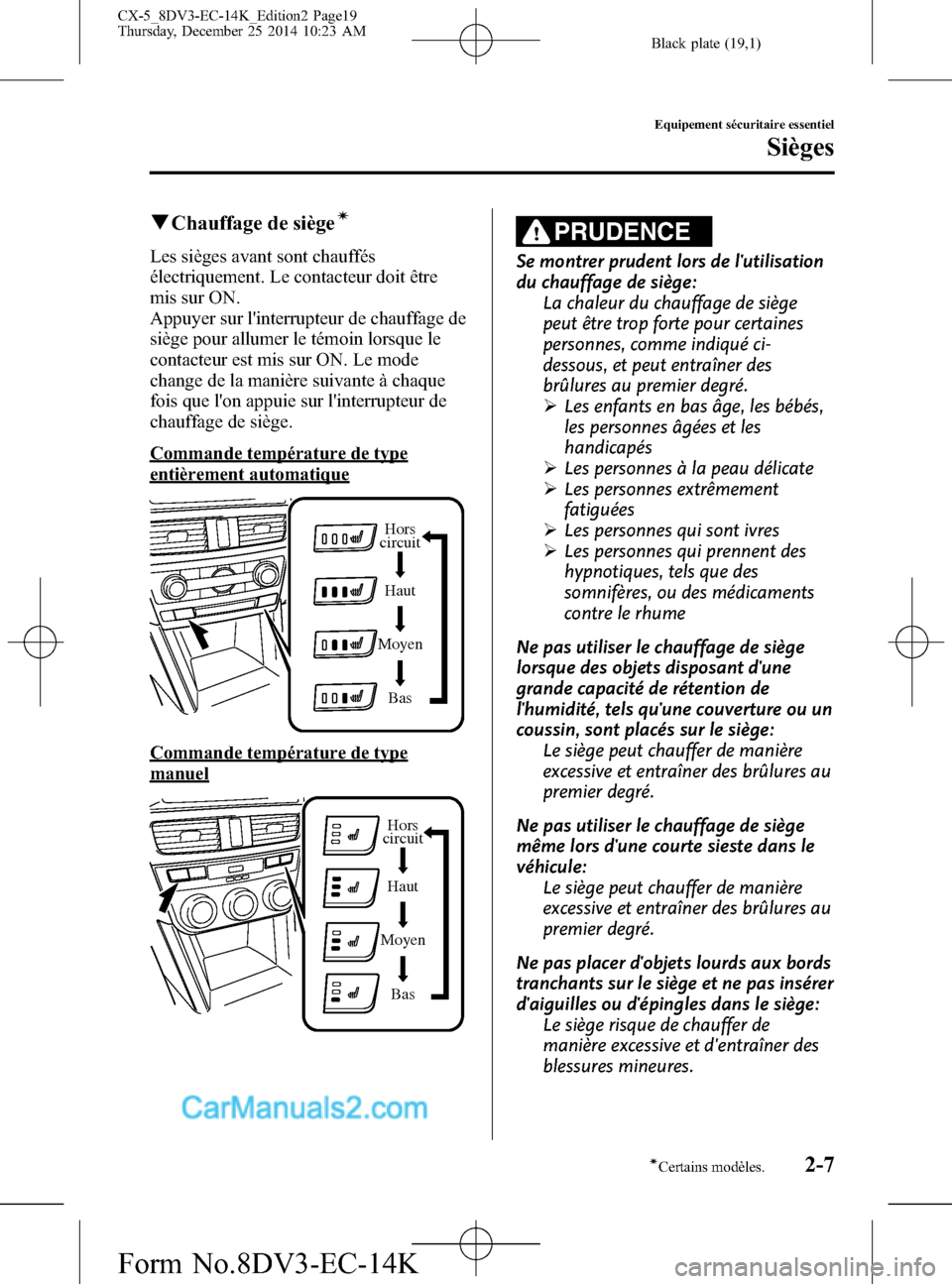

qChauffage de siègeí
Les sièges avant sont chauffés
électriquement. Le contacteur doit être
mis sur ON.
Appuyer sur l'interrupteur de chauffage de
siège pour allumer le témoin lorsque le
contacteur est mis sur ON. Le mode
change de la manière suivante à chaque
fois que l'on appuie sur l'interrupteur de
chauffage de siège.
Commande température de type
entièrement automatique
Hors
circuit
Haut
Moyen
Bas
Commande température de type
manuel
Hors
circuit
Haut
Moyen
Bas
PRUDENCE
Se montrer prudent lors de l'utilisation
du chauffage de siège:
La chaleur du chauffage de siège
peut être trop forte pour certaines
personnes, comme indiqué ci-
dessous, et peut entraîner des
brûlures au premier degré.
ØLes enfants en bas âge, les bébés,
les personnes âgées et les
handicapés
ØLes personnes à la peau délicate
ØLes personnes extrêmement
fatiguées
ØLes personnes qui sont ivres
ØLes personnes qui prennent des
hypnotiques, tels que des
somnifères, ou des médicaments
contre le rhume
Ne pas utiliser le chauffage de siège
lorsque des objets disposant d'une
grande capacité de rétention de
l'humidité, tels qu'une couverture ou un
coussin, sont placés sur le siège:
Le siège peut chauffer de manière
excessive et entraîner des brûlures au
premier degré.
Ne pas utiliser le chauffage de siège
même lors d'une courte sieste dans le
véhicule:
Le siège peut chauffer de manière
excessive et entraîner des brûlures au
premier degré.
Ne pas placer d'objets lourds aux bords
tranchants sur le siège et ne pas insérer
d'aiguilles ou d'épingles dans le siège:
Le siège risque de chauffer de
manière excessive et d'entraîner des
blessures mineures.
Equipement sécuritaire essentiel
Sièges
2-7íCertains modèles. CX-5_8DV3-EC-14K_Edition2 Page19
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (20,1)
ATTENTION
Ne pas utiliser de solvants
organiques pour nettoyer le siège.
Sinon, on pourrait endommager le la
surface du siège et le chauffage.
REMARQUE
lSi le contacteur est mis sur la position
d'arrêt pendant que le chauffage de siège
fonctionne (Haut, Moyen ou Bas), puis qu'il
est mis à nouveau sur ON, le chauffage de
siège fonctionnera automatiquement à la
température qui était réglée avant que le
contacteur ait été mis sur la position
d'arrêt.
lUtiliser le chauffage de siège lorsque le
moteur tourne. Laisser le chauffage de
siège en marche pendant de longues
périodes lorsque le moteur ne tourne pas
peut résulter en ce que la charge de la
batterie soit complètement épuisée.
lLa température du chauffage de siège ne
peut être ajustée au-delà des réglages Haut,
Moyen ou Bas: le chauffage de siège est en
effet contrôlé par un thermostat.
qMémorisation de la position du
siège (Siège du conducteur)í
La fonction mémoire de position du siège
vous permet de programmer le siège du
conducteur à une position d'assise
souhaitée et d'appeler une position
programmée en appuyant simplement sur
une touche.
ATTENTION
Ne pas mettre les doigts ou les mains
autour du bas du siège alors que la
fonction mémoire de siège est en
cours de fonctionnement. Le siège se
déplace automatiquement quand la
fonction mémoire du siège est en
cours de fonctionnement et les doigts
ou les mains pourraient se trouver
coincer et être blessés.
Touche SET
La position du siège peut être mémorisée
ou actionnée en utilisant les opérations
suivantes.
lUtilisation des boutons sur le côté du
siège.
lUtilisation à l'aide de la clé.
2-8
Equipement sécuritaire essentiel
íCertains modèles.
Sièges
CX-5_8DV3-EC-14K_Edition2 Page20
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K
