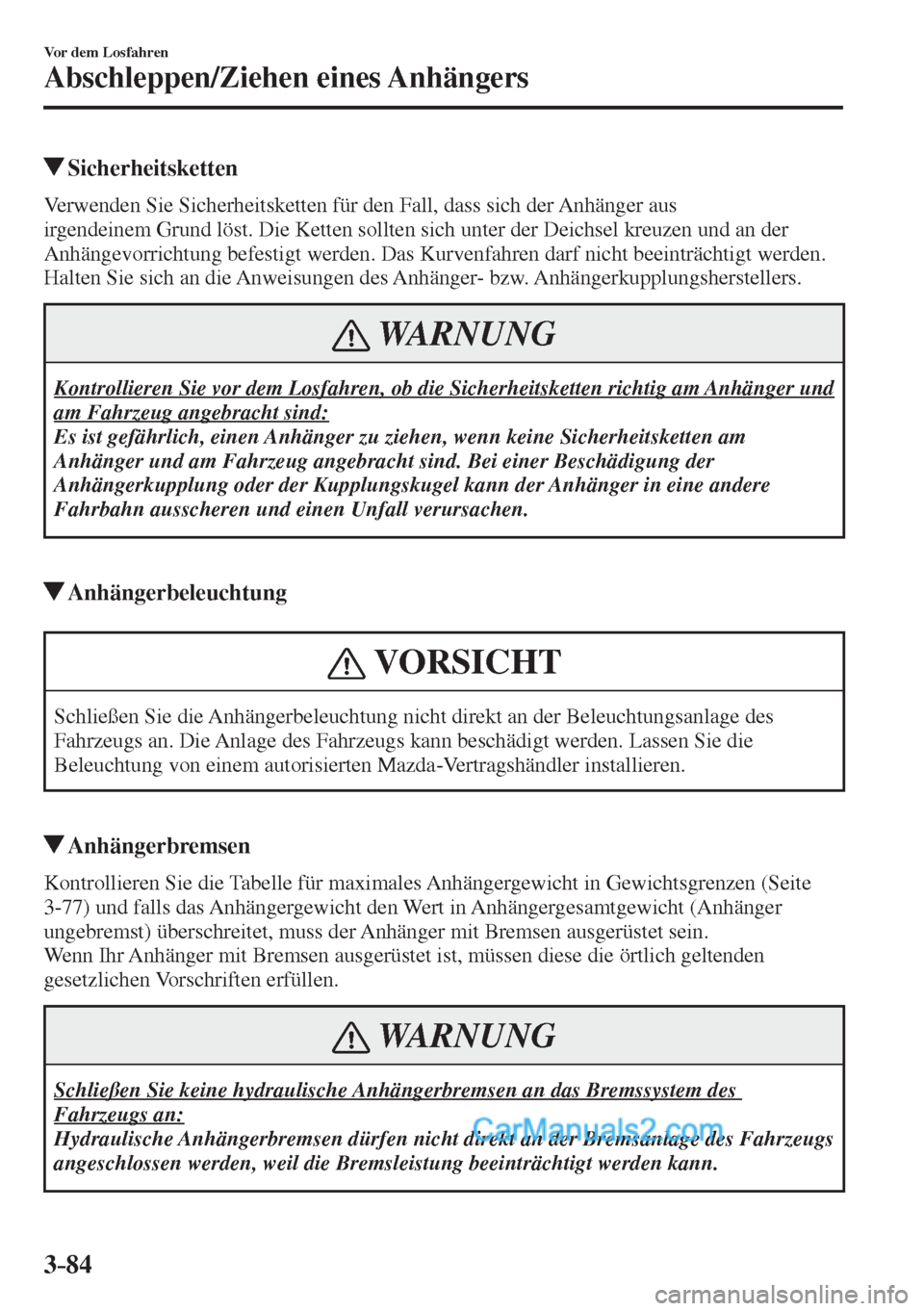

3–84
Vor dem Losfahren
Abschleppen/Ziehen eines Anhängers
Sicherheitsketten
Verwenden Sie Sicherheitsketten für den Fall, dass sich der Anhänger aus
irgendeinem Grund löst. Die Ketten sollten sich unter der Deichsel kreuzen und an der
Anhängevorrichtung befestigt werden. Das Kurvenfahren darf nicht beeinträchtigt werden.
Halten Sie sich an die Anweisungen des Anhänger- bzw. Anhängerkupplungsherstellers.
WARNUNG
Kontrollieren Sie vor dem Losfahren, ob die Sicherheitsketten richtig am Anhänger und
am Fahrzeug angebracht sind:
Es ist gefährlich, einen Anhänger zu ziehen, wenn keine Sicherheitsketten am
Anhänger und am Fahrzeug angebracht sind. Bei einer Beschädigung der
Anhängerkupplung oder der Kupplungskugel kann der Anhänger in eine andere
Fahrbahn ausscheren und einen Unfall verursachen.
Anhängerbeleuchtung
VORSICHT
Schließen Sie die Anhängerbeleuchtung nicht direkt an der Beleuchtungsanlage des
Fahrzeugs an. Die Anlage des Fahrzeugs kann beschädigt werden. Lassen Sie die
Beleuchtung von einem autorisierten Mazda-Vertragshändler installieren.
Anhängerbremsen
Kontrollieren Sie die Tabelle für maximales Anhängergewicht in Gewichtsgrenzen (Seite
3-77 ) und falls das Anhängergewicht den Wert in Anhängergesamtgewicht (Anhänger
ungebremst) überschreitet, muss der Anhänger mit Bremsen ausgerüstet sein.
Wenn Ihr Anhänger mit Bremsen ausgerüstet ist, müssen diese die örtlich geltenden
gesetzlichen Vorschriften erfüllen.
WARNUNG
Schließen Sie keine hydraulische Anhängerbremsen an das Bremssystem des
Fahrzeugs an:
Hydraulische Anhängerbremsen dürfen nicht direkt an der Bremsanlage des Fahrzeugs
angeschlossen werden, weil die Bremsleistung beeinträchtigt werden kann.

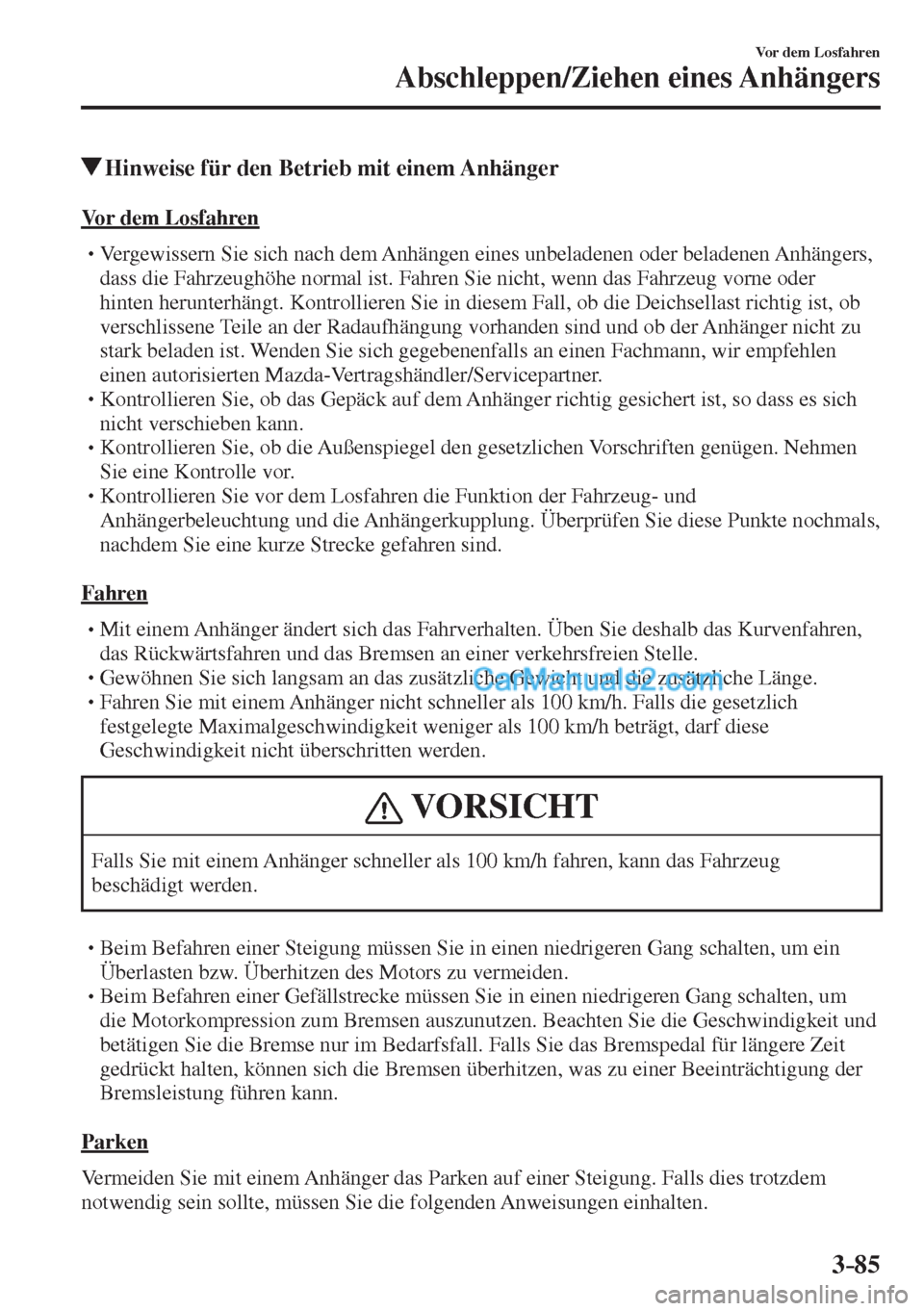

3–85
Vor dem Losfahren
Abschleppen/Ziehen eines Anhängers
Hinweise für den Betrieb mit einem Anhänger
Vor dem Losfahren





 Vergewissern Sie sich nach dem Anhängen eines unbeladenen oder beladenen Anhängers,
dass die Fahrzeughöhe normal ist. Fahren Sie nicht, wenn das Fahrzeug vorne oder
hinten herunterhängt. Kontrollieren Sie in diesem Fall, ob die Deichsellast richtig ist, ob
verschlissene Teile an der Radaufhängung vorhanden sind und ob der Anhänger nicht zu
stark beladen ist. Wenden Sie sich gegebenenfalls an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Kontrollieren Sie, ob das Gepäck auf dem Anhänger richtig gesichert ist, so dass es sich
nicht verschieben kann.



 Kontrollieren Sie, ob die Außenspiegel den gesetzlichen Vorschriften genügen. Nehmen
Sie eine Kontrolle vor.



 Kontrollieren Sie vor dem Losfahren die Funktion der Fahrzeug- und
Anhängerbeleuchtung und die Anhängerkupplung. Überprüfen Sie diese Punkte nochmals,
nachdem Sie eine kurze Strecke gefahren sind.

Fahren





 Mit einem Anhänger ändert sich das Fahrverhalten. Üben Sie deshalb das Kurvenfahren,
das Rückwärtsfahren und das Bremsen an einer verkehrsfreien Stelle.



 Gewöhnen Sie sich langsam an das zusätzliche Gewicht und die zusätzliche Länge.



 Fahren Sie mit einem Anhänger nicht schneller als 100 km/h. Falls die gesetzlich
festgelegte Maximalgeschwindigkeit weniger als 100 km/h beträgt, darf diese
Geschwindigkeit nicht überschritten werden.
VORSICHT
Falls Sie mit einem Anhänger schneller als 100 km/h fahren, kann das Fahrzeug
beschädigt werden.



 Beim Befahren einer Steigung müssen Sie in einen niedrigeren Gang schalten, um ein
Überlasten bzw. Überhitzen des Motors zu vermeiden.



 Beim Befahren einer Gefällstrecke müssen Sie in einen niedrigeren Gang schalten, um
die Motorkompression zum Bremsen auszunutzen. Beachten Sie die Geschwindigkeit und
betätigen Sie die Bremse nur im Bedarfsfall. Falls Sie das Bremspedal für längere Zeit
gedrückt halten, können sich die Bremsen überhitzen, was zu einer Beeinträchtigung der
Bremsleistung führen kann.

Parken
Vermeiden Sie mit einem Anhänger das Parken auf einer Steigung. Falls dies trotzdem
notwendig sein sollte, müssen Sie die folgenden Anweisungen einhalten.

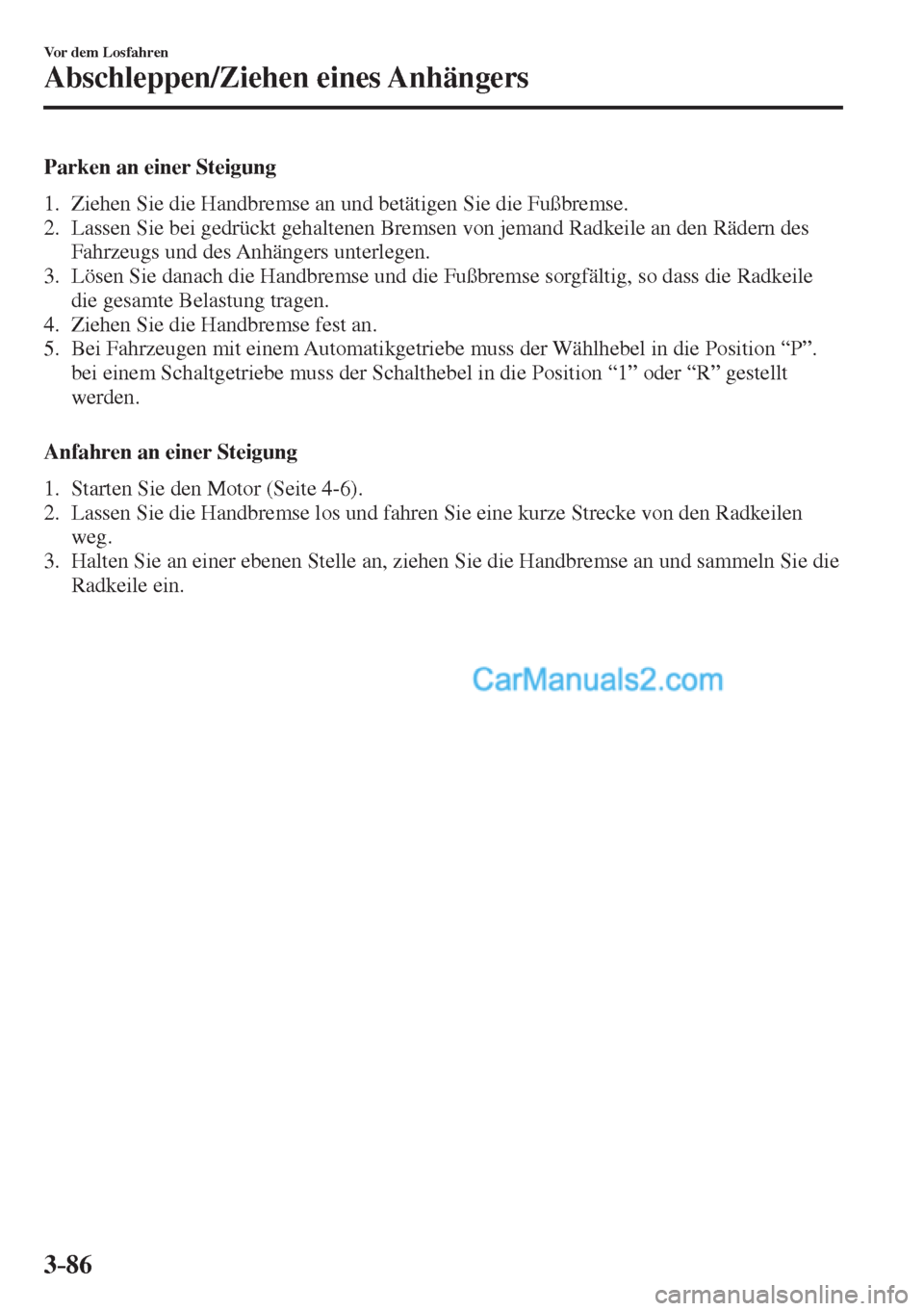

3–86
Vor dem Losfahren
Abschleppen/Ziehen eines Anhängers
Parken an einer Steigung
1. Ziehen Sie die Handbremse an und betätigen Sie die Fußbremse.
2. Lassen Sie bei gedrückt gehaltenen Bremsen von jemand Radkeile an den Rädern des
Fahrzeugs und des Anhängers unterlegen.
3. Lösen Sie danach die Handbremse und die Fußbremse sorgfältig, so dass die Radkeile
die gesamte Belastung tragen.
4. Ziehen Sie die Handbremse fest an.
5. Bei Fahrzeugen mit einem Automatikgetriebe muss der Wählhebel in die Position “P”.
bei einem Schaltgetriebe muss der Schalthebel in die Position “1” oder “R” gestellt
werden.

Anfahren an einer Steigung
1. Starten Sie den Motor (Seite 4-6 ).
2. Lassen Sie die Handbremse los und fahren Sie eine kurze Strecke von den Radkeilen
weg.
3. Halten Sie an einer ebenen Stelle an, ziehen Sie die Handbremse an und sammeln Sie die
Radkeile ein.

4–1*nur bestimmte Modelle4–1
4Beim Fahren



Informationen zum sicheren Fahren und Bremsen.

Anlassen und Abstellen des
Motors .................................................. 4-4
Zündschalter ................................... 4-4
Anlassen des Motors ...................... 4-6
Ausschalten des Motors ............... 4-13
i-stop
* ........................................... 4-15

Kombiinstrument und Display ........ 4-28
Instrumente und Anzeigen ........... 4-28
Multiinformationsdisplay
* ............ 4-38
Active Driving-Anzeige * .............. 4-48
Warn- und Kontrollleuchten ......... 4-52

Schaltgetriebe .................................... 4-61
Schaltschema ................................ 4-61

Automatikgetriebe ............................ 4-64
Automatikgetriebe ........................ 4-64
Schaltsicherung ............................ 4-65
Getriebestufen .............................. 4-66
Manuelle Fahrstufenschaltung ..... 4-68
Fahrhinweise ................................ 4-75
Schalter und
Bedienungselemente .......................... 4-76
Beleuchtung ................................. 4-76
Nebelscheinwerfer
* ...................... 4-83
Nebelschlussleuchte * .................... 4-84
Blinker und
Spurwechselblinker ...................... 4-86
Windschutzscheibenwischer und
Waschanlage ................................. 4-87
Heckscheibenwischer und
Wascher ........................................ 4-91
Scheinwerferwascher
* .................. 4-92
Heckscheibenheizung .................. 4-93
Horn ............................................. 4-96
Warnblinkanlage .......................... 4-96

Bremsen.............................................. 4-98
Bremsen ....................................... 4-98
AUTOHOLD ............................. 4-104
Notbremssignalsystem ............... 4-111
Berganfahrhilfe (HLA) .............. 4-111

ABS/TCS/DSC ................................. 4-113
Antiblockiersystem (ABS) ......... 4-113
Antriebsschlupfregelung
(TCS) .......................................... 4-114
Dynamische Stabilitätskontrolle
(DSC) ......................................... 4-116

Überwachung des
Kraftstoffverbrauchs ...................... 4-118
Überwachung des
Kraftstoffverbrauchs
* ................. 4-118

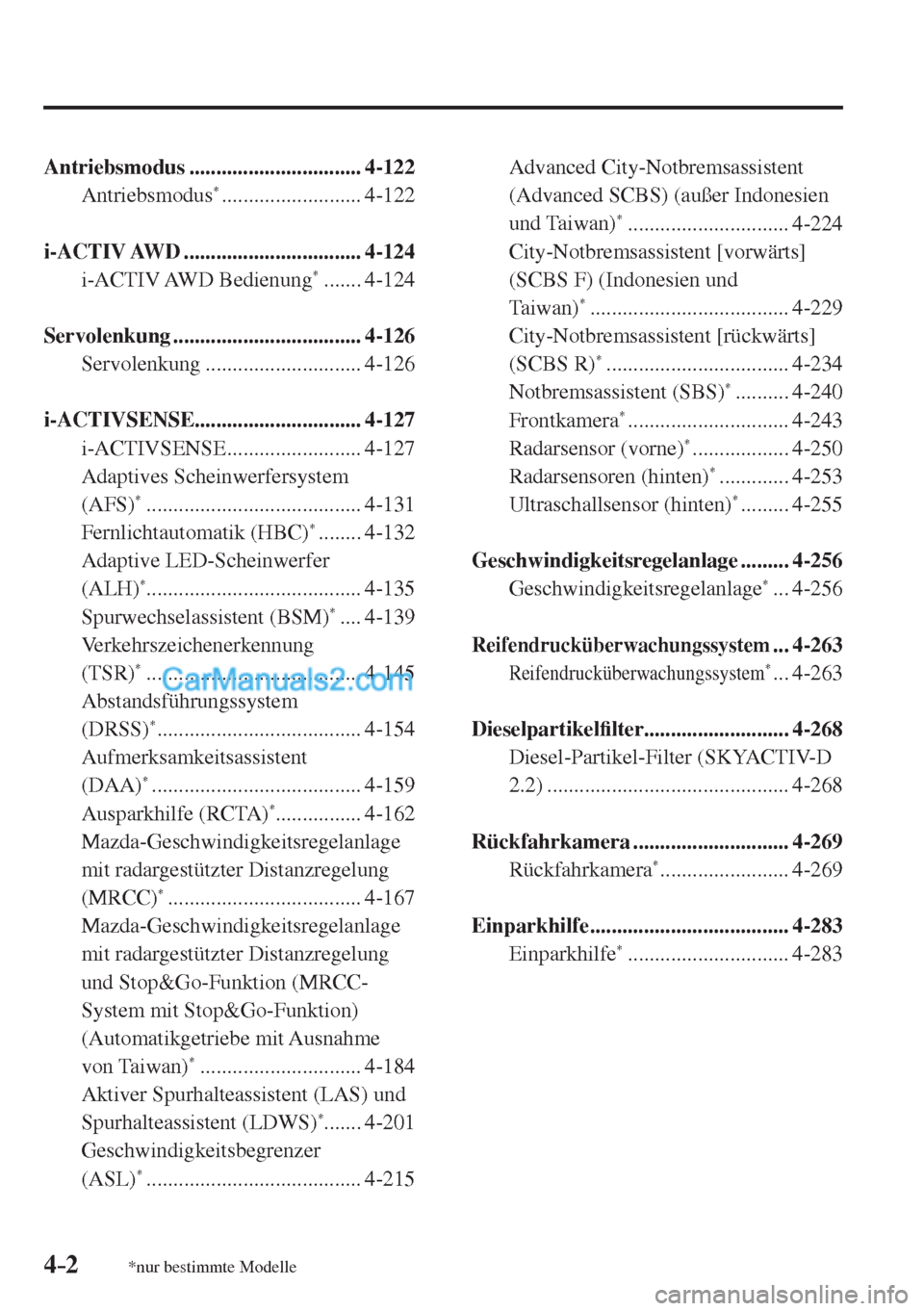

4–2*nur bestimmte Modelle
Antriebsmodus ................................ 4-122
Antriebsmodus * .......................... 4-122

i-ACTIV AWD ................................. 4-124
i-ACTIV AWD Bedienung
* ....... 4-124

Servolenkung ................................... 4-126
Servolenkung ............................. 4-126

i-ACTIVSENSE............................... 4-127
i-ACTIVSENSE ......................... 4-127
Adaptives Scheinwerfersystem
(AFS)
* ........................................ 4-131
Fernlichtautomatik (HBC) * ........ 4-132
Adaptive LED-Scheinwerfer
(ALH)
* ........................................ 4-135
Spurwechselassistent (BSM) * .... 4-139
Verkehrszeichenerkennung
(TSR)
* ........................................ 4-145
Abstandsführungssystem
(DRSS)
* ...................................... 4-154
Aufmerksamkeitsassistent
(DAA)
* ....................................... 4-159
Ausparkhilfe (RCTA) * ................ 4-162
Mazda-Geschwindigkeitsregelanlage
mit radargestützter Distanzregelung
(MRCC)
* .................................... 4-167
Mazda-Geschwindigkeitsregelanlage
mit radargestützter Distanzregelung
und Stop&Go-Funktion (MRCC-
System mit Stop&Go-Funktion)
(Automatikgetriebe mit Ausnahme
von Taiwan)
* .............................. 4-184
Aktiver Spurhalteassistent (LAS) und
Spurhalteassistent (LDWS)
* ....... 4-201
Geschwindigkeitsbegrenzer
(ASL)
* ........................................ 4-215 Advanced City-Notbremsassistent
(Advanced SCBS) (außer Indonesien
und Taiwan)
* .............................. 4-224
City-Notbremsassistent [vorwärts]
(SCBS F) (Indonesien und
Taiwan)
* ..................................... 4-229
City-Notbremsassistent [rückwärts]
(SCBS R)
* .................................. 4-234
Notbremsassistent (SBS) * .......... 4-240
Frontkamera * .............................. 4-243
Radarsensor (vorne) * .................. 4-250
Radarsensoren (hinten) * ............. 4-253
Ultraschallsensor (hinten) * ......... 4-255

Geschwindigkeitsregelanlage ......... 4-256
Geschwindigkeitsregelanlage
* ... 4-256


Reifendrucküberwachungssystem ... 4-263

Reifendrucküberwachungssystem * ... 4-263

Dieselpartikel¿ lter ........................... 4-268
Diesel-Partikel-Filter (SKYACTIV-D
2.2) ............................................. 4-268

Rückfahrkamera ............................. 4-269
Rückfahrkamera
* ........................ 4-269

Einparkhilfe ..................................... 4-283
Einparkhilfe
* .............................. 4-283

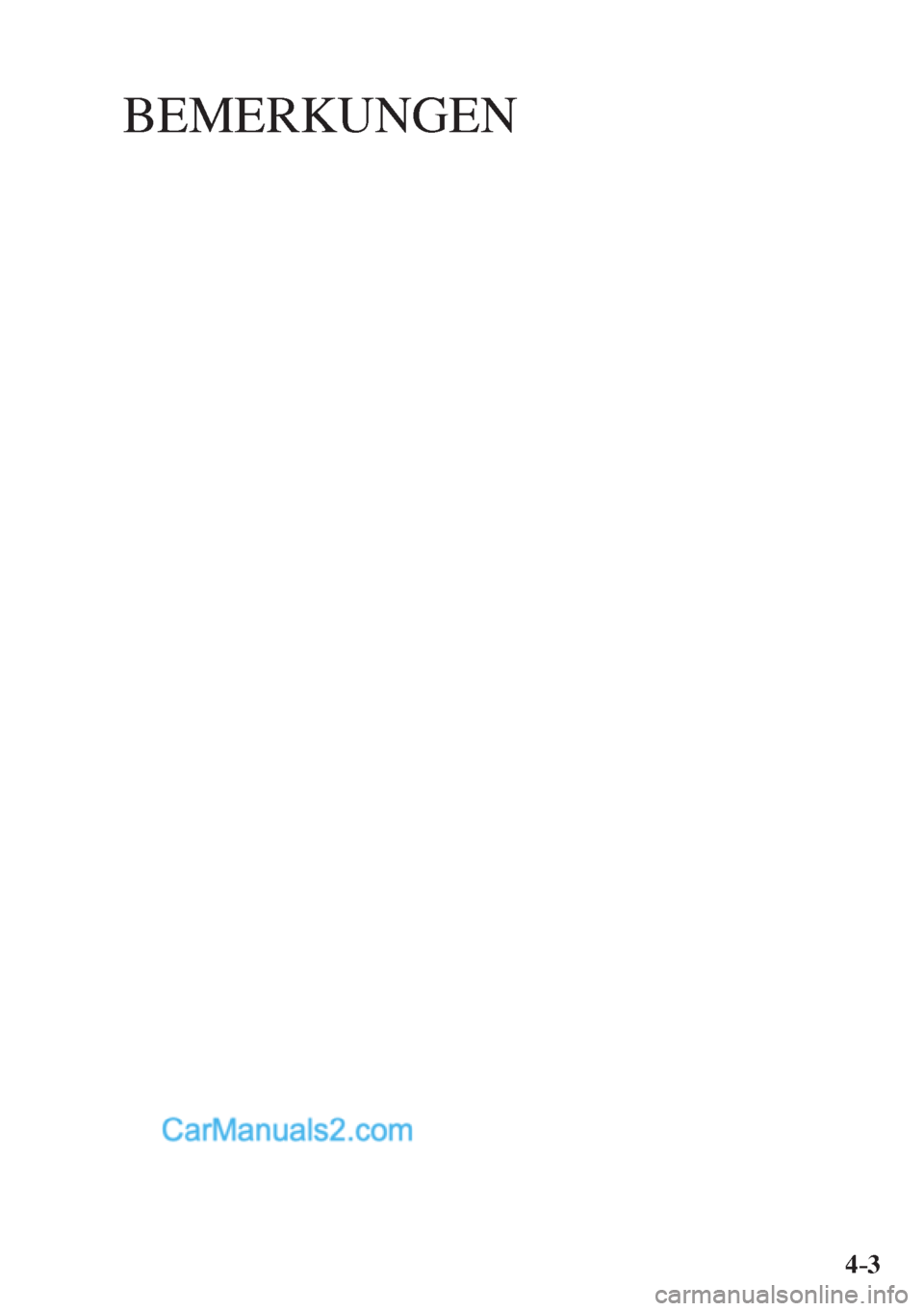

BEMERKUNGEN
4–3

4–4
Beim Fahren
Anlassen und Abstellen des Motors
Zündschalter
Positionen des Motorstartknopfs
Das System funktioniert nur, wenn
sich der Schlüssel innerhalb der
Betriebsreichweite be¿ ndet.
Bei jedem Drücken des Motorstartknopfs
wird die Zündung zwischen AUS, “ACC”
(Nebenverbraucher) und “ON” (EIN)
umgeschaltet. Durch nochmaliges Drücken
des Motorstartknopfs in der Position “ON”
wird die Zündung ausgeschaltet.

Kontrollleuchte
Motorstartknopf
HINWEIS
  Der Motor wird durch Drücken
des Motorstartknopfs bei
durchgedrücktem Kupplungspedal
(Schaltgetriebe) bzw. Bremspedal
(Automatikgetriebe) angelassen. Zum
Umschalten der Zündungsposition
können Sie den Motorstartknopf
ohne Drücken eines Pedals drücken.
  Belassen Sie bei stillstehendem
Motor die Zündung nicht in der
Position “ON”. Dadurch kann sich
die Batterie entladen. Falls die
Zündung in der Position “ACC”
belassen wird (Automatikgetriebe,
Wählhebel in der Position “P” und
die Zündung in der Position “ACC”),
wird die Zündung nach ungefähr 25
Minuten automatisch ausgeschaltet.
Aus
Die Stromversorgung von elektrischen
Verbrauchern ist ausgeschaltet und die
Motorstartknopf-Kontrollleuchte (gelb) ist
erloschen.
In dieser Position ist das Lenkrad
verriegelt.

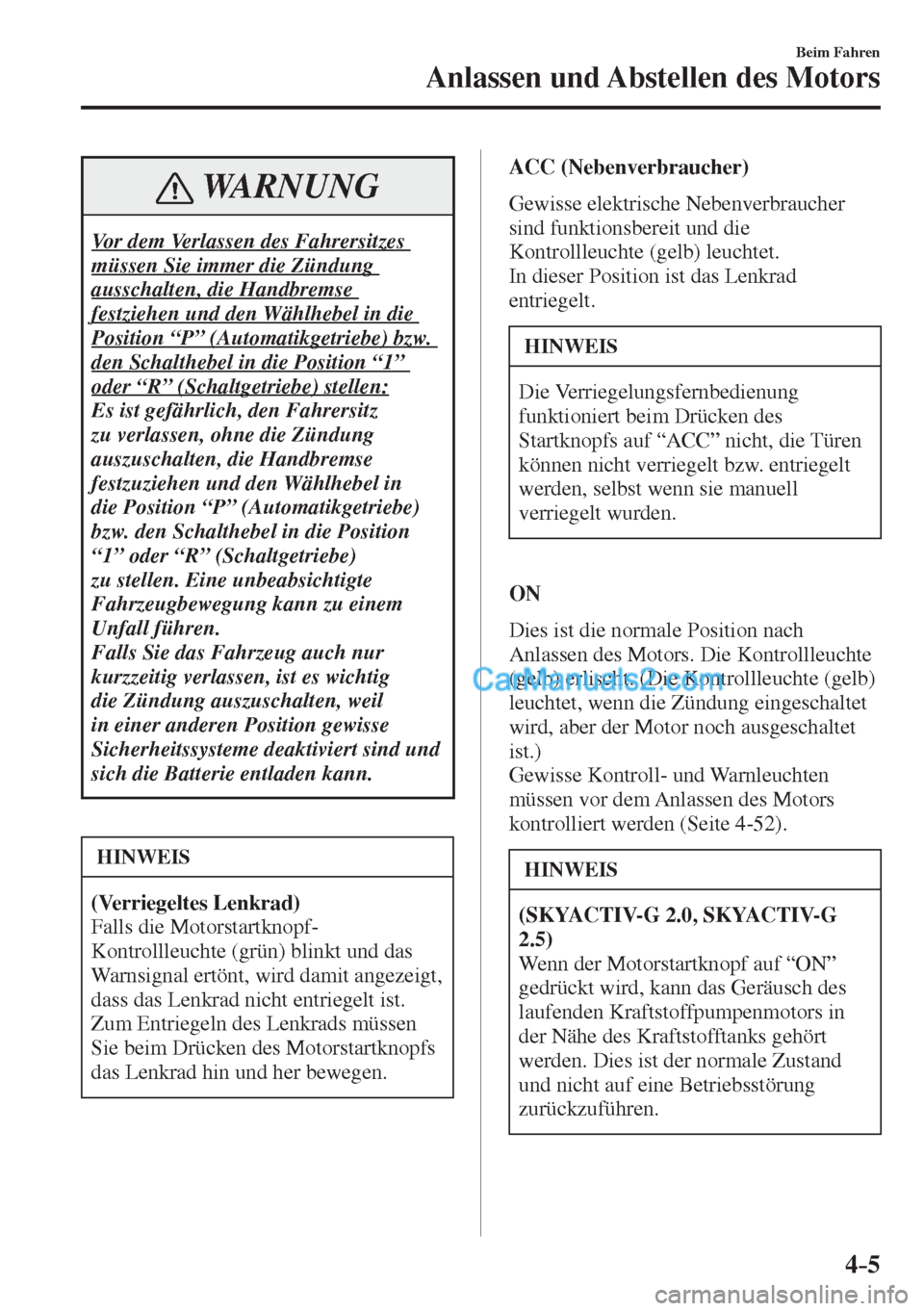

4–5
Beim Fahren
Anlassen und Abstellen des Motors
WARNUNG
Vor dem Verlassen des Fahrersitzes
müssen Sie immer die Zündung
ausschalten, die Handbremse
festziehen und den Wählhebel in die
Position “P” (Automatikgetriebe) bzw.
den Schalthebel in die Position “1”
oder “R” (Schaltgetriebe) stellen:
Es ist gefährlich, den Fahrersitz
zu verlassen, ohne die Zündung
auszuschalten, die Handbremse
festzuziehen und den Wählhebel in
die Position “P” (Automatikgetriebe)
bzw. den Schalthebel in die Position
“1” oder “R” (Schaltgetriebe)
zu stellen. Eine unbeabsichtigte
Fahrzeugbewegung kann zu einem
Unfall führen.
Falls Sie das Fahrzeug auch nur
kurzzeitig verlassen, ist es wichtig
die Zündung auszuschalten, weil
in einer anderen Position gewisse
Sicherheitssysteme deaktiviert sind und
sich die Batterie entladen kann.
HINWEIS
(Verriegeltes Lenkrad)
Falls die Motorstartknopf-
Kontrollleuchte (grün) blinkt und das
Warnsignal ertönt, wird damit angezeigt,
dass das Lenkrad nicht entriegelt ist.
Zum Entriegeln des Lenkrads müssen
Sie beim Drücken des Motorstartknopfs
das Lenkrad hin und her bewegen. ACC (Nebenverbraucher)
Gewisse elektrische Nebenverbraucher
sind funktionsbereit und die
Kontrollleuchte (gelb) leuchtet.
In dieser Position ist das Lenkrad
entriegelt.
HINWEIS
Die Verriegelungsfernbedienung
funktioniert beim Drücken des
Startknopfs auf “ACC” nicht, die Türen
können nicht verriegelt bzw. entriegelt
werden, selbst wenn sie manuell
verriegelt wurden.
O N
Dies ist die normale Position nach
Anlassen des Motors. Die Kontrollleuchte
(gelb) erlischt. (Die Kontrollleuchte (gelb)
leuchtet, wenn die Zündung eingeschaltet
wird, aber der Motor noch ausgeschaltet
ist.)
Gewisse Kontroll- und Warnleuchten
müssen vor dem Anlassen des Motors
kontrolliert werden (Seite 4-52 ).
HINWEIS

(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Wenn der Motorstartknopf auf “ON”
gedrückt wird, kann das Geräusch des
laufenden Kraftstoffpumpenmotors in
der Nähe des Kraftstofftanks gehört
werden. Dies ist der normale Zustand
und nicht auf eine Betriebsstörung
zurückzuführen.

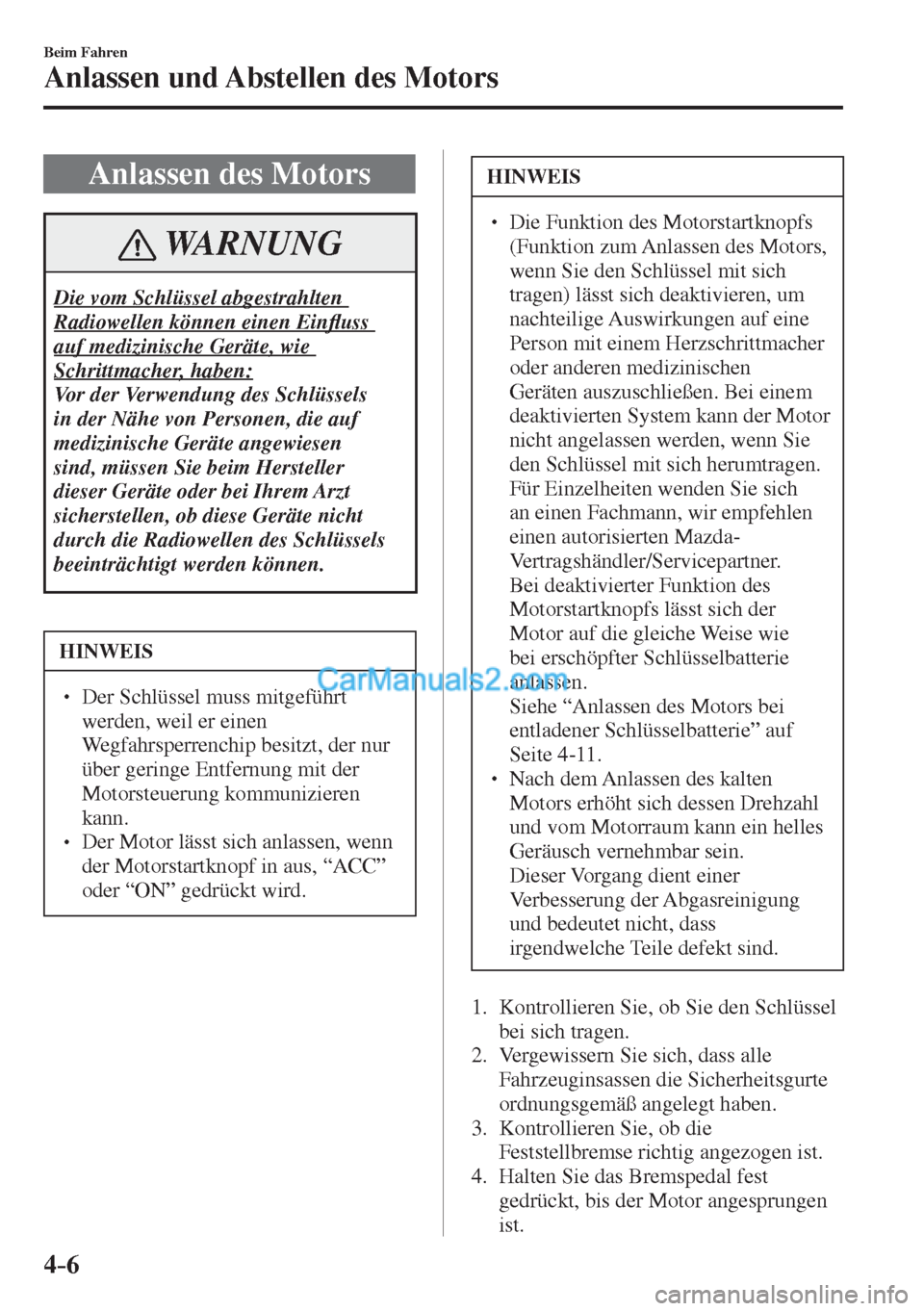

4–6
Beim Fahren
Anlassen und Abstellen des Motors
Anlassen des Motors
WARNUNG
Die vom Schlüssel abgestrahlten
Radiowellen können einen EinÀ uss
auf medizinische Geräte, wie
Schrittmacher, haben:
Vor der Verwendung des Schlüssels
in der Nähe von Personen, die auf
medizinische Geräte angewiesen
sind, müssen Sie beim Hersteller
dieser Geräte oder bei Ihrem Arzt
sicherstellen, ob diese Geräte nicht
durch die Radiowellen des Schlüssels
beeinträchtigt werden können.
HINWEIS
  Der Schlüssel muss mitgeführt
werden, weil er einen
Wegfahrsperrenchip besitzt, der nur
über geringe Entfernung mit der
Motorsteuerung kommunizieren
kann.
  Der Motor lässt sich anlassen, wenn
der Motorstartknopf in aus, “ACC”
oder “ON” gedrückt wird.
HINWEIS
  Die Funktion des Motorstartknopfs
(Funktion zum Anlassen des Motors,
wenn Sie den Schlüssel mit sich
tragen) lässt sich deaktivieren, um
nachteilige Auswirkungen auf eine
Person mit einem Herzschrittmacher
oder anderen medizinischen
Geräten auszuschließen. Bei einem
deaktivierten System kann der Motor
nicht angelassen werden, wenn Sie
den Schlüssel mit sich herumtragen.
Für Einzelheiten wenden Sie sich
an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Bei deaktivierter Funktion des
Motorstartknopfs lässt sich der
Motor auf die gleiche Weise wie
bei erschöpfter Schlüsselbatterie
anlassen.
 Siehe “Anlassen des Motors bei
entladener Schlüsselbatterie” auf
Seite 4-11 .
  Nach dem Anlassen des kalten
Motors erhöht sich dessen Drehzahl
und vom Motorraum kann ein helles
Geräusch vernehmbar sein.
 Dieser Vorgang dient einer
Verbesserung der Abgasreinigung
und bedeutet nicht, dass
irgendwelche Teile defekt sind.
1. Kontrollieren Sie, ob Sie den Schlüssel
bei sich tragen.
2. Vergewissern Sie sich, dass alle
Fahrzeuginsassen die Sicherheitsgurte
ordnungsgemäß angelegt haben.
3. Kontrollieren Sie, ob die
Feststellbremse richtig angezogen ist.
4. Halten Sie das Bremspedal fest
gedrückt, bis der Motor angesprungen
ist.

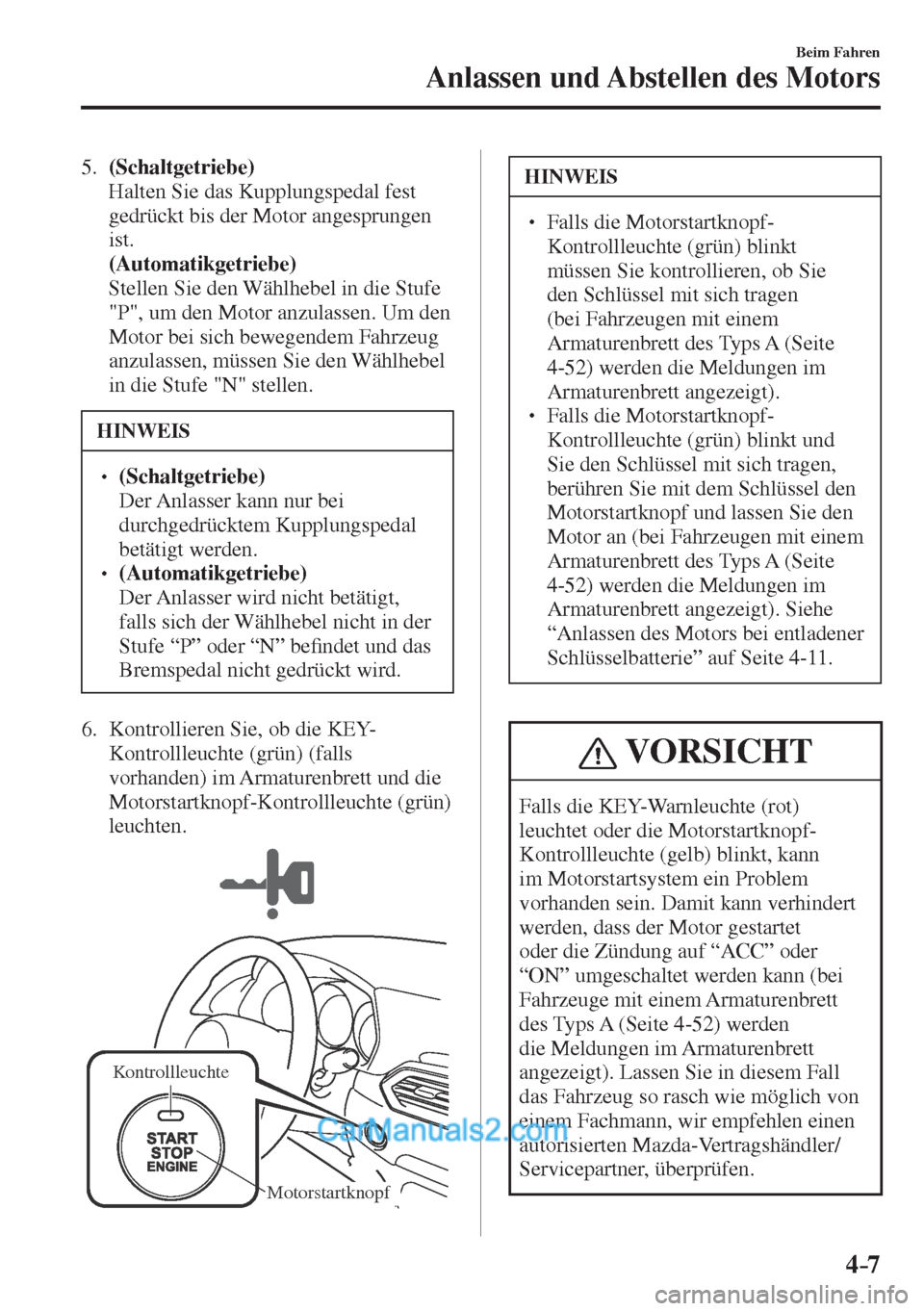

4–7
Beim Fahren
Anlassen und Abstellen des Motors
5. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen
ist.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die Stufe
"P", um den Motor anzulassen. Um den
Motor bei sich bewegendem Fahrzeug
anzulassen, müssen Sie den Wählhebel
in die Stufe "N" stellen.
HINWEIS
  (Schaltgetriebe)  Der Anlasser kann nur bei
durchgedrücktem Kupplungspedal
betätigt werden.
  (Automatikgetriebe)  Der Anlasser wird nicht betätigt,
falls sich der Wählhebel nicht in der
Stufe “P” oder “N” be¿ ndet und das
Bremspedal nicht gedrückt wird.
6. Kontrollieren Sie, ob die KEY-
Kontrollleuchte (grün) (falls
vorhanden) im Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün)
leuchten.



Kontrollleuchte
Motorstartknopf
HINWEIS
  Falls die Motorstartknopf-
Kontrollleuchte (grün) blinkt
müssen Sie kontrollieren, ob Sie
den Schlüssel mit sich tragen
(bei Fahrzeugen mit einem
Armaturenbrett des Typs A (Seite
4-52 ) werden die Meldungen im
Armaturenbrett angezeigt).
  Falls die Motorstartknopf-
Kontrollleuchte (grün) blinkt und
Sie den Schlüssel mit sich tragen,
berühren Sie mit dem Schlüssel den
Motorstartknopf und lassen Sie den
Motor an (bei Fahrzeugen mit einem
Armaturenbrett des Typs A (Seite
4-52 ) werden die Meldungen im
Armaturenbrett angezeigt). Siehe
“Anlassen des Motors bei entladener
Schlüsselbatterie” auf Seite 4-11 .
VORSICHT
Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann
im Motorstartsystem ein Problem
vorhanden sein. Damit kann verhindert
werden, dass der Motor gestartet
oder die Zündung auf “ACC” oder
“ON” umgeschaltet werden kann (bei
Fahrzeuge mit einem Armaturenbrett
des Typs A (Seite 4-52 ) werden
die Meldungen im Armaturenbrett
angezeigt). Lassen Sie in diesem Fall
das Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
