MAZDA MODEL CX-5 2017 Betriebsanleitung (in German)

4–8
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
  Unter den folgenden Umständen
blinkt nach dem Drücken des
Motorstartknopfs die KEY-
Warnleuchte (rot). Damit wird der
Fahrer informiert, dass mit dem
Motorstartknopf nicht auf “ACC”
umgeschaltet werden kann, auch
nicht, wenn der Knopf in der
Position aus gedrückt wird (bei
Fahrzeuge mit einem Armaturenbrett
des Typs A (Seite 4-52 ) werden
die Meldungen im Armaturenbrett
angezeigt).


 Die Schlüsselbatterie ist erschöpft.



 Der Schlüssel be¿ ndet sich
außerhalb des Betriebsbereichs.



 Der Schlüssel be¿ ndet sich an
einem Ort, an dem das Signal nicht
übertragen wird (Seite 3-8 ).




 Ein ähnlicher Schlüssel eines
anderen Herstellers be¿ ndet sich
im Betriebsbereich des Schlüssels.
HINWEIS




 (Zwangsweises Anlassen des
Motors)
 Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, wird
damit angezeigt, dass der Motor
nicht auf normale Weise angelassen
werden kann (bei Fahrzeugen
mit einem Armaturenbrett des
Typs A (Seite 4-52 ) werden die
Meldungen im Armaturenbrett
angezeigt). Lassen Sie in diesem
Fall das Fahrzeug so rasch wie
möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, überprüfen. In
einem solchen Fall kann der
Motor zwangsgestartet werden.
Halten Sie den Motorstartknopf
gedrückt, bis der Motor anspringt.
Die weiteren Bedingungen zum
Anlassen des Motors wie Schlüssel
im Fahrgastraum und Drücken des
Kupplungspedals (Schaltgetriebe)
bzw. des Bremspedals
(Automatikgetriebe) müssen
ebenfalls erfüllt werden.
  Bei einem Zwangsstart des Motors
leuchtet die KEY-Warnleuchte (rot)
(falls vorhanden) weiter und die
Motorstartknopf-Kontrollleuchte
(gelb) blinkt weiter.
  (Automatikgetriebe)  In der Wählhebelposition Neutral (N)
leuchten die KEY-Kontrollleuchte
(grün) (falls vorhanden) und die
Motorstartknopf-Kontrollleuchte
(grün) nicht.

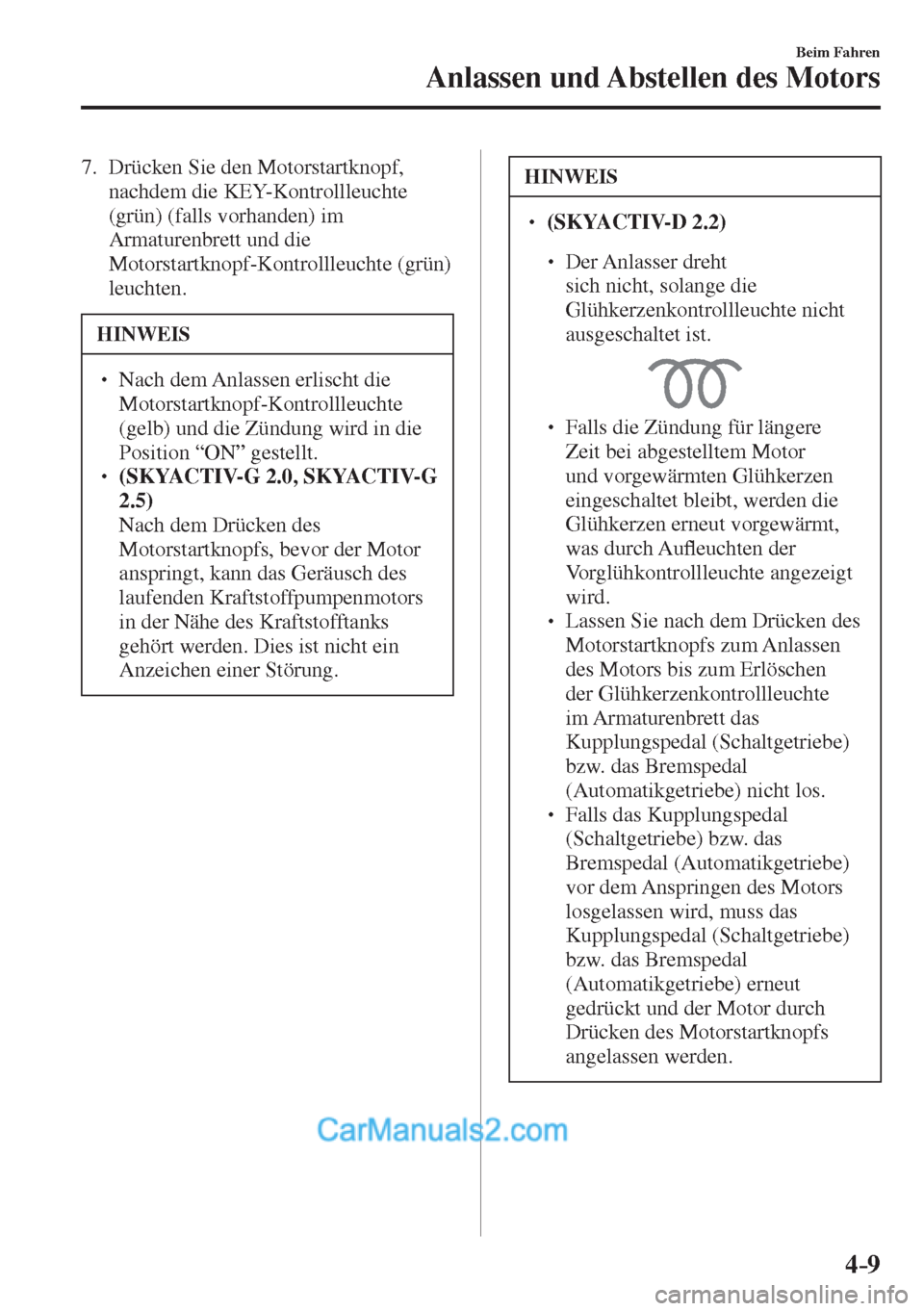

4–9
Beim Fahren
Anlassen und Abstellen des Motors
7. Drücken Sie den Motorstartknopf,
nachdem die KEY-Kontrollleuchte
(grün) (falls vorhanden) im
Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün)
leuchten.
HINWEIS
  Nach dem Anlassen erlischt die
Motorstartknopf-Kontrollleuchte
(gelb) und die Zündung wird in die
Position “ON” gestellt.
  (SKYACTIV-G 2.0, SKYACTIV-G
2.5)
 Nach dem Drücken des
Motorstartknopfs, bevor der Motor
anspringt, kann das Geräusch des
laufenden Kraftstoffpumpenmotors
in der Nähe des Kraftstofftanks
gehört werden. Dies ist nicht ein
Anzeichen einer Störung.
HINWEIS
  (SKYACTIV-D 2.2)



 Der Anlasser dreht
sich nicht, solange die
Glühkerzenkontrollleuchte nicht
ausgeschaltet ist.

  Falls die Zündung für längere
Zeit bei abgestelltem Motor
und vorgewärmten Glühkerzen
eingeschaltet bleibt, werden die
Glühkerzen erneut vorgewärmt,
was durch AuÀ euchten der
Vorglühkontrollleuchte angezeigt
wird.



 Lassen Sie nach dem Drücken des
Motorstartknopfs zum Anlassen
des Motors bis zum Erlöschen
der Glühkerzenkontrollleuchte
im Armaturenbrett das
Kupplungspedal (Schaltgetriebe)
bzw. das Bremspedal
(Automatikgetriebe) nicht los.



 Falls das Kupplungspedal
(Schaltgetriebe) bzw. das
Bremspedal (Automatikgetriebe)
vor dem Anspringen des Motors
losgelassen wird, muss das
Kupplungspedal (Schaltgetriebe)
bzw. das Bremspedal
(Automatikgetriebe) erneut
gedrückt und der Motor durch
Drücken des Motorstartknopfs
angelassen werden.

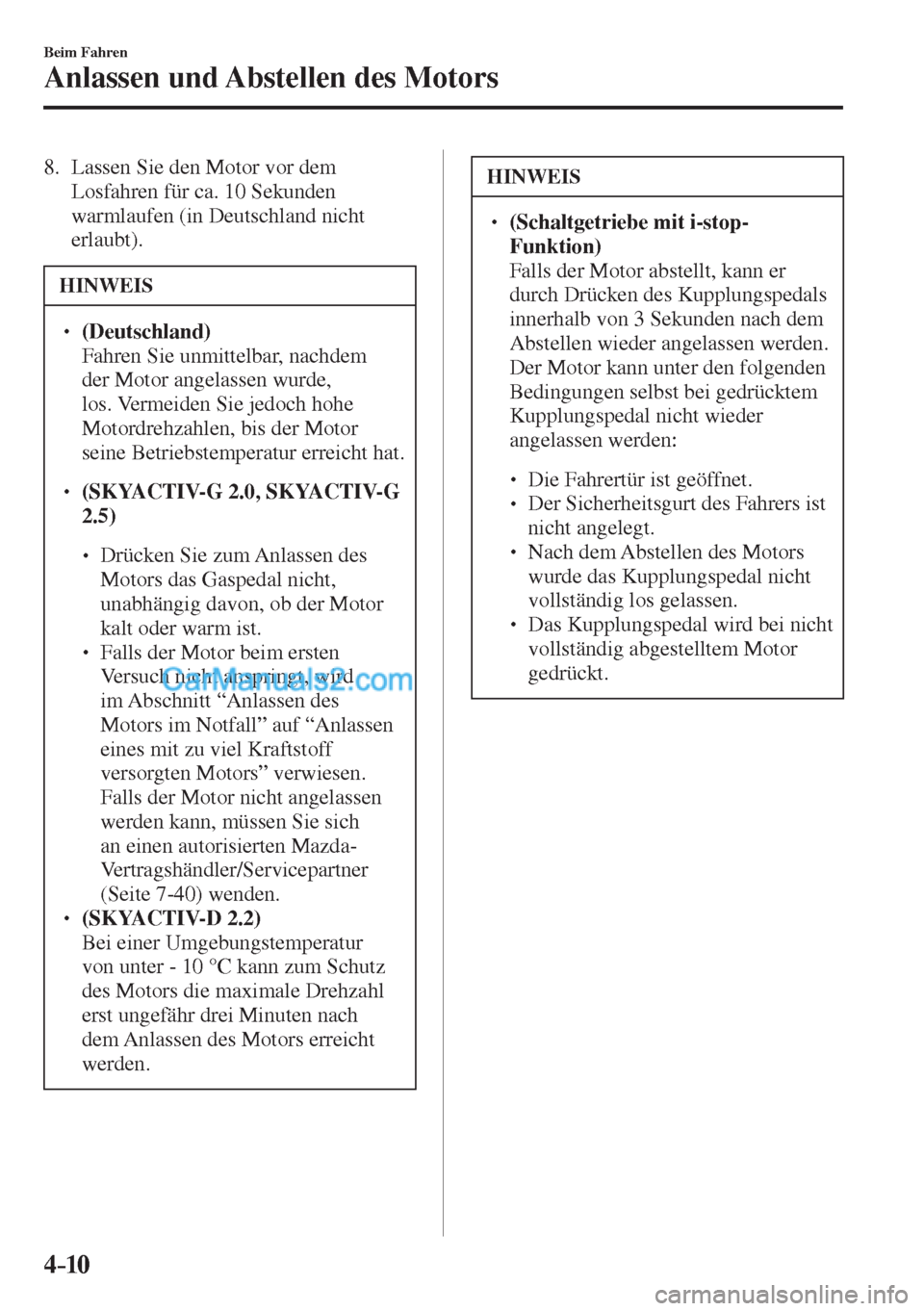

4–10
Beim Fahren
Anlassen und Abstellen des Motors
8. Lassen Sie den Motor vor dem
Losfahren für ca. 10 Sekunden
warmlaufen (in Deutschland nicht
erlaubt).
HINWEIS
  (Deutschland)  Fahren Sie unmittelbar, nachdem
der Motor angelassen wurde,
los. Vermeiden Sie jedoch hohe
Motordrehzahlen, bis der Motor
seine Betriebstemperatur erreicht hat.

 (SKYACTIV-G 2.0, SKYACTIV-G
2.5)




 Drücken Sie zum Anlassen des
Motors das Gaspedal nicht,
unabhängig davon, ob der Motor
kalt oder warm ist.



 Falls der Motor beim ersten
Versuch nicht anspringt, wird
im Abschnitt “Anlassen des
Motors im Notfall” auf “Anlassen
eines mit zu viel Kraftstoff
versorgten Motors” verwiesen.
Falls der Motor nicht angelassen
werden kann, müssen Sie sich
an einen autorisierten Mazda-
Vertragshändler/Servicepartner
(Seite 7-40 ) wenden.


 (SKYACTIV-D 2.2)  Bei einer Umgebungstemperatur
von unter - 10 °C kann zum Schutz
des Motors die maximale Drehzahl
erst ungefähr drei Minuten nach
dem Anlassen des Motors erreicht
werden.
HINWEIS
  (Schaltgetriebe mit i-stop-
Funktion)
 Falls der Motor abstellt, kann er
durch Drücken des Kupplungspedals
innerhalb von 3 Sekunden nach dem
Abstellen wieder angelassen werden.
 Der Motor kann unter den folgenden
Bedingungen selbst bei gedrücktem
Kupplungspedal nicht wieder
angelassen werden:



 Die Fahrertür ist geöffnet.



 Der Sicherheitsgurt des Fahrers ist
nicht angelegt.



 Nach dem Abstellen des Motors
wurde das Kupplungspedal nicht
vollständig los gelassen.



 Das Kupplungspedal wird bei nicht
vollständig abgestelltem Motor
gedrückt.

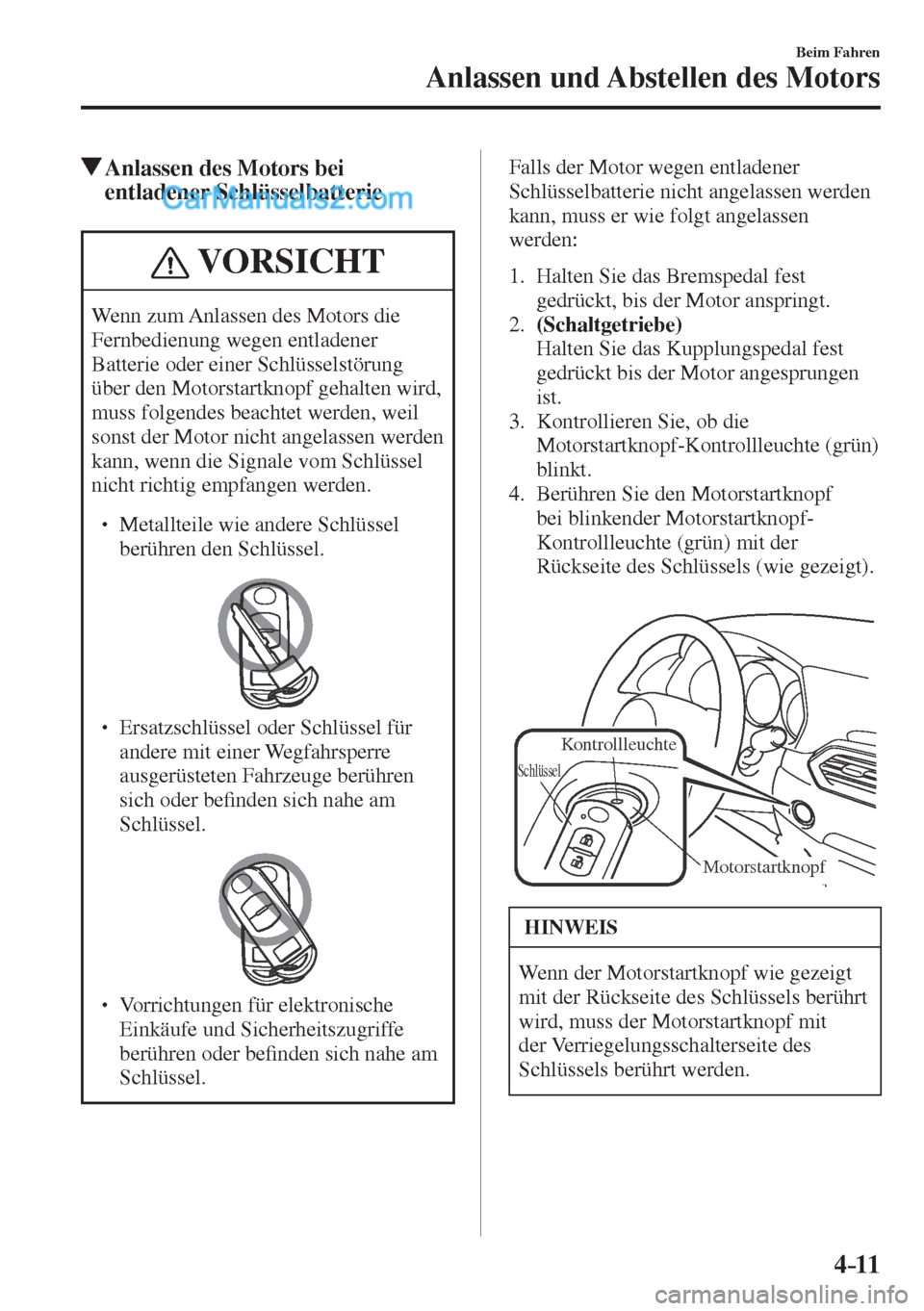

4–11
Beim Fahren
Anlassen und Abstellen des Motors
Anlassen des Motors bei
entladener Schlüsselbatterie
VORSICHT
Wenn zum Anlassen des Motors die
Fernbedienung wegen entladener
Batterie oder einer Schlüsselstörung
über den Motorstartknopf gehalten wird,
muss folgendes beachtet werden, weil
sonst der Motor nicht angelassen werden
kann, wenn die Signale vom Schlüssel
nicht richtig empfangen werden.

 Metallteile wie andere Schlüssel
berühren den Schlüssel.
  Ersatzschlüssel oder Schlüssel für
andere mit einer Wegfahrsperre
ausgerüsteten Fahrzeuge berühren
sich oder be¿ nden sich nahe am
Schlüssel.
  Vorrichtungen für elektronische
Einkäufe und Sicherheitszugriffe
berühren oder be¿ nden sich nahe am
Schlüssel. Falls der Motor wegen entladener
Schlüsselbatterie nicht angelassen werden
kann, muss er wie folgt angelassen
werden:

1. Halten Sie das Bremspedal fest
gedrückt, bis der Motor anspringt.
2. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen
ist.
3. Kontrollieren Sie, ob die
Motorstartknopf-Kontrollleuchte (grün)
blinkt.
4. Berühren Sie den Motorstartknopf
bei blinkender Motorstartknopf-
Kontrollleuchte (grün) mit der
Rückseite des Schlüssels (wie gezeigt).


Motorstartknopf
Kontrollleuchte
Schlüssel

HINWEIS
Wenn der Motorstartknopf wie gezeigt
mit der Rückseite des Schlüssels berührt
wird, muss der Motorstartknopf mit
der Verriegelungsschalterseite des
Schlüssels berührt werden.

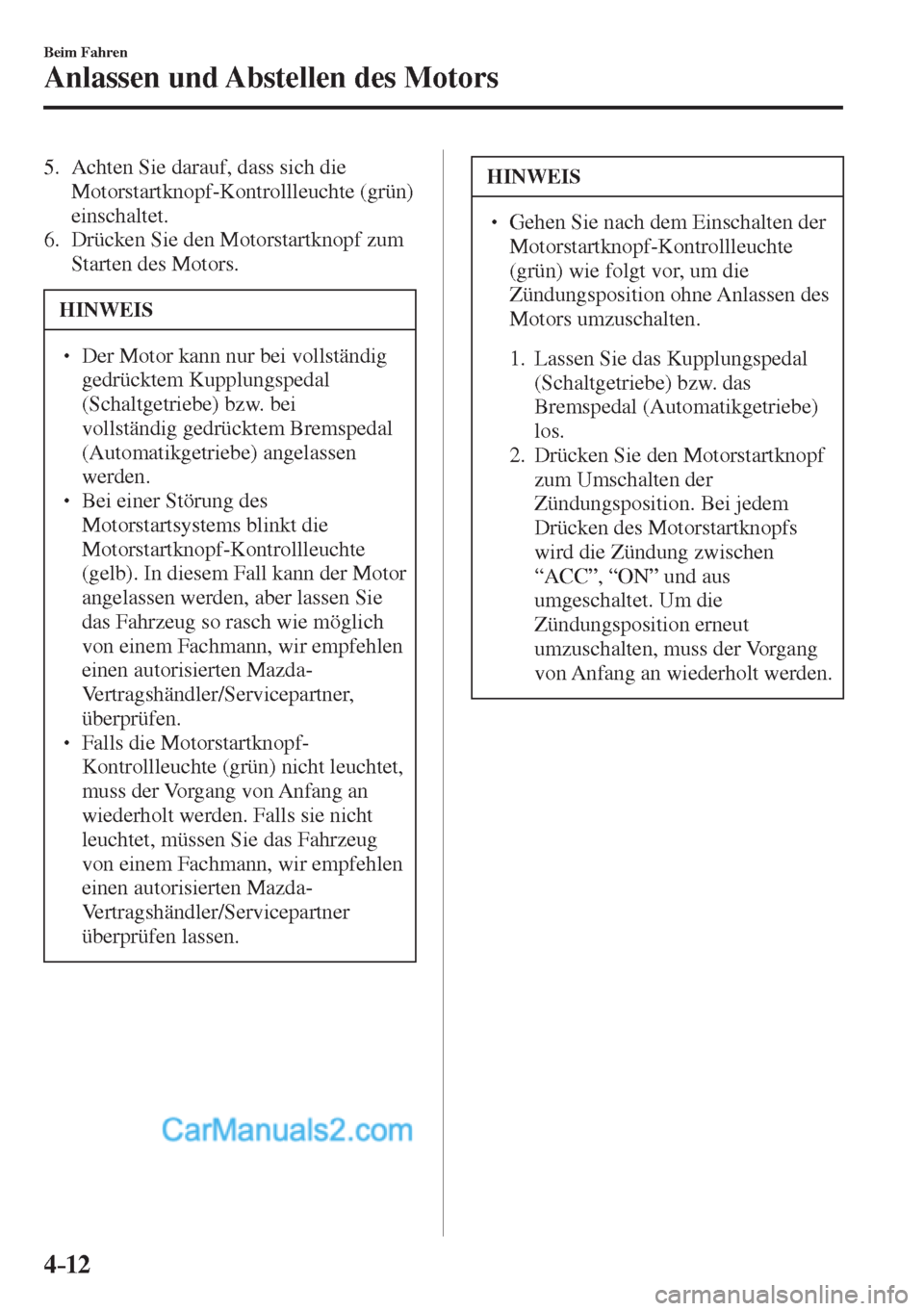

4–12
Beim Fahren
Anlassen und Abstellen des Motors
5. Achten Sie darauf, dass sich die
Motorstartknopf-Kontrollleuchte (grün)
einschaltet.
6. Drücken Sie den Motorstartknopf zum
Starten des Motors.
HINWEIS
  Der Motor kann nur bei vollständig
gedrücktem Kupplungspedal
(Schaltgetriebe) bzw. bei
vollständig gedrücktem Bremspedal
(Automatikgetriebe) angelassen
werden.
  Bei einer Störung des
Motorstartsystems blinkt die
Motorstartknopf-Kontrollleuchte
(gelb). In diesem Fall kann der Motor
angelassen werden, aber lassen Sie
das Fahrzeug so rasch wie möglich
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen.
  Falls die Motorstartknopf-
Kontrollleuchte (grün) nicht leuchtet,
muss der Vorgang von Anfang an
wiederholt werden. Falls sie nicht
leuchtet, müssen Sie das Fahrzeug
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner
überprüfen lassen.
HINWEIS
  Gehen Sie nach dem Einschalten der
Motorstartknopf-Kontrollleuchte
(grün) wie folgt vor, um die
Zündungsposition ohne Anlassen des
Motors umzuschalten.

1. Lassen Sie das Kupplungspedal
(Schaltgetriebe) bzw. das
Bremspedal (Automatikgetriebe)
los.
2. Drücken Sie den Motorstartknopf
zum Umschalten der
Zündungsposition. Bei jedem
Drücken des Motorstartknopfs
wird die Zündung zwischen
“ACC”, “ON” und aus
umgeschaltet. Um die
Zündungsposition erneut
umzuschalten, muss der Vorgang
von Anfang an wiederholt werden.

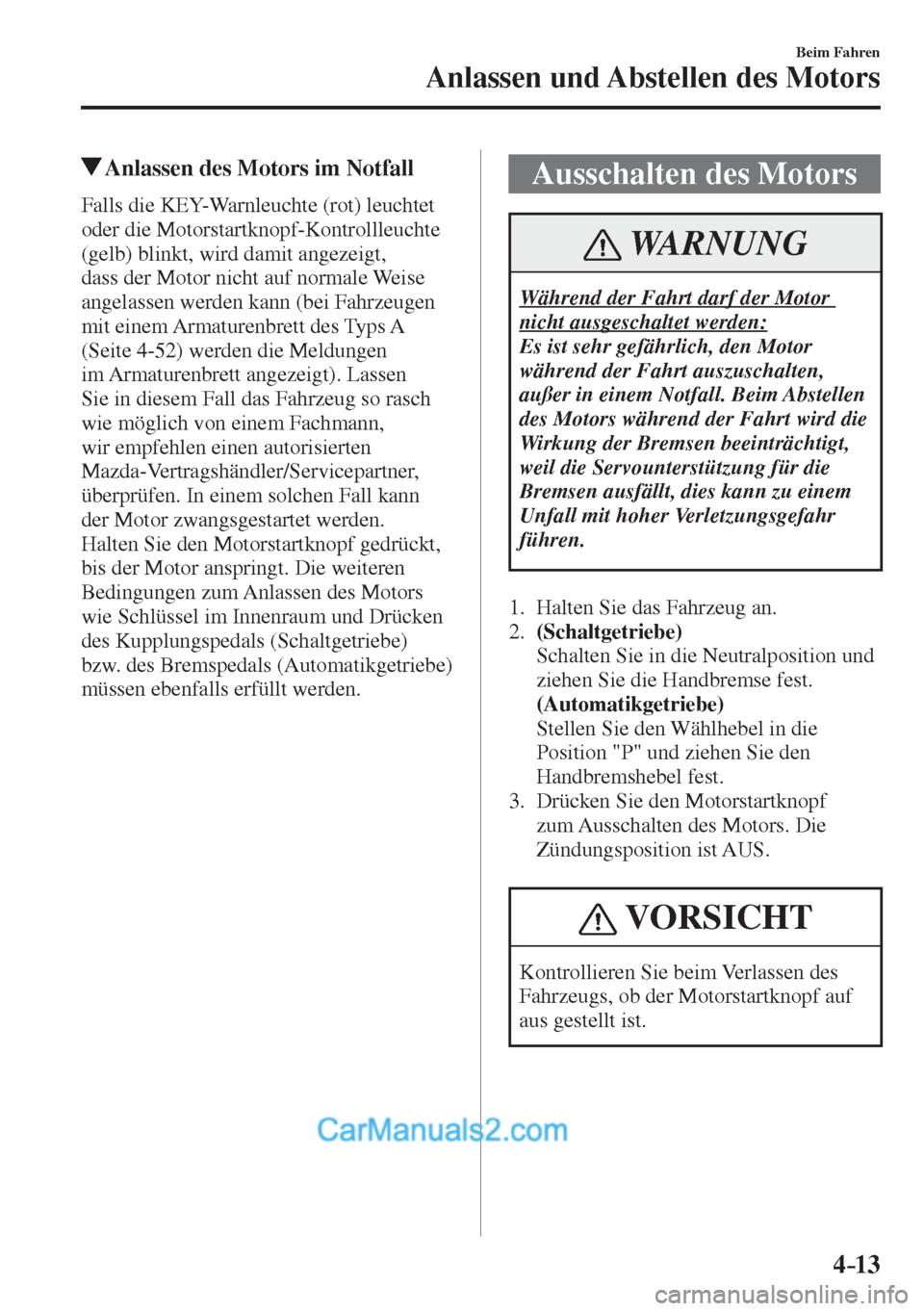

4–13
Beim Fahren
Anlassen und Abstellen des Motors
Anlassen des Motors im Notfall
Falls die KEY-Warnleuchte (rot) leuchtet
oder die Motorstartknopf-Kontrollleuchte
(gelb) blinkt, wird damit angezeigt,
dass der Motor nicht auf normale Weise
angelassen werden kann (bei Fahrzeugen
mit einem Armaturenbrett des Typs A
(Seite 4-52 ) werden die Meldungen
im Armaturenbrett angezeigt). Lassen
Sie in diesem Fall das Fahrzeug so rasch
wie möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen. In einem solchen Fall kann
der Motor zwangsgestartet werden.
Halten Sie den Motorstartknopf gedrückt,
bis der Motor anspringt. Die weiteren
Bedingungen zum Anlassen des Motors
wie Schlüssel im Innenraum und Drücken
des Kupplungspedals (Schaltgetriebe)
bzw. des Bremspedals (Automatikgetriebe)
müssen ebenfalls erfüllt werden.
Ausschalten des Motors
WARNUNG
Während der Fahrt darf der Motor
nicht ausgeschaltet werden:
Es ist sehr gefährlich, den Motor
während der Fahrt auszuschalten,
außer in einem Notfall. Beim Abstellen
des Motors während der Fahrt wird die
Wirkung der Bremsen beeinträchtigt,
weil die Servounterstützung für die
Bremsen ausfällt, dies kann zu einem
Unfall mit hoher Verletzungsgefahr
führen.
1. Halten Sie das Fahrzeug an.
2. (Schaltgetriebe)
Schalten Sie in die Neutralposition und
ziehen Sie die Handbremse fest.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die
Position "P" und ziehen Sie den
Handbremshebel fest.
3. Drücken Sie den Motorstartknopf
zum Ausschalten des Motors. Die
Zündungsposition ist AUS.

VORSICHT
Kontrollieren Sie beim Verlassen des
Fahrzeugs, ob der Motorstartknopf auf
aus gestellt ist.

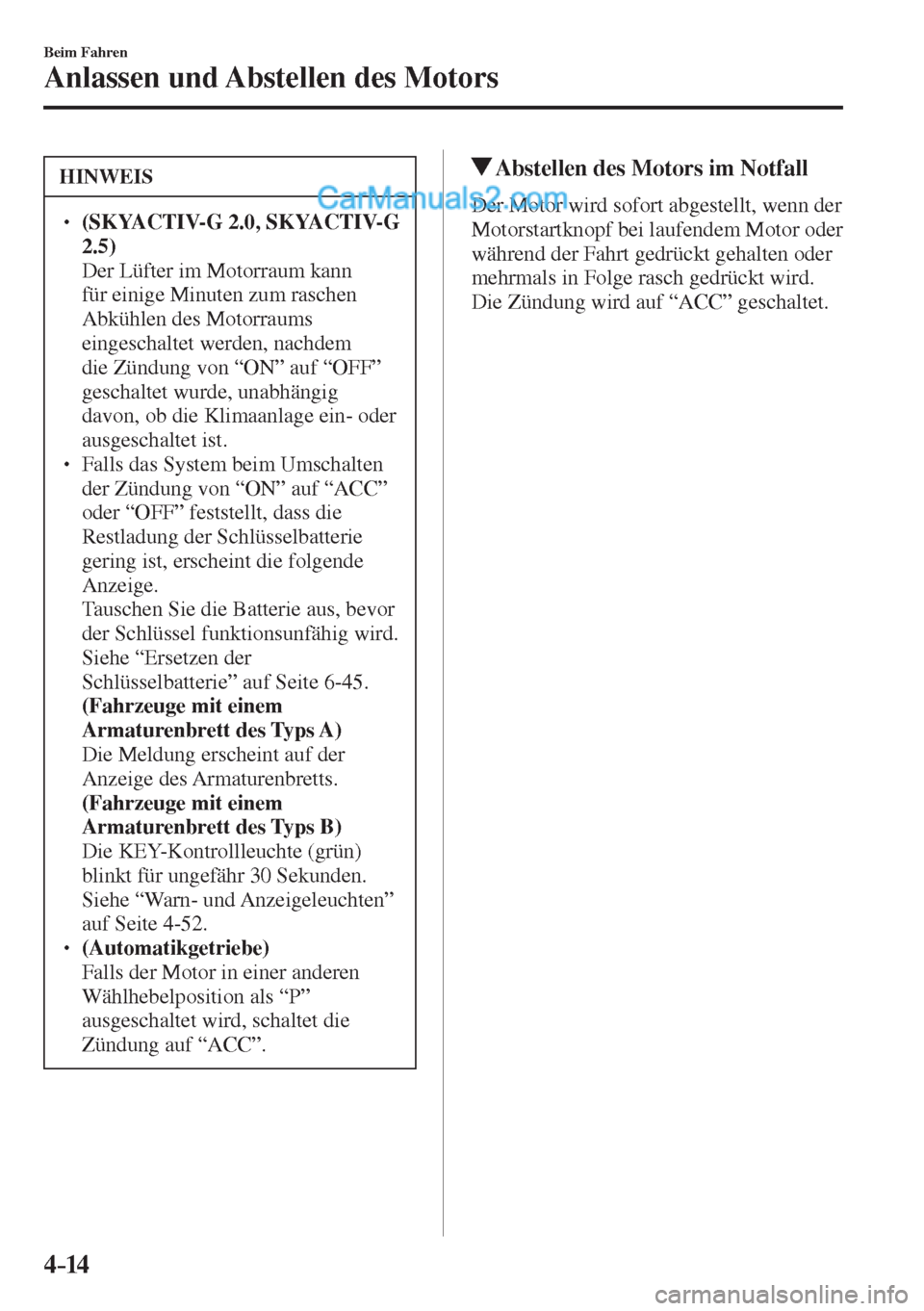

4–14
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
  (SKYACTIV-G 2.0, SKYACTIV-G
2.5)
 Der Lüfter im Motorraum kann
für einige Minuten zum raschen
Abkühlen des Motorraums
eingeschaltet werden, nachdem
die Zündung von “ON” auf “OFF”
geschaltet wurde, unabhängig
davon, ob die Klimaanlage ein- oder
ausgeschaltet ist.
  Falls das System beim Umschalten
der Zündung von “ON” auf “ACC”
oder “OFF” feststellt, dass die
Restladung der Schlüsselbatterie
gering ist, erscheint die folgende
Anzeige.
 Tauschen Sie die Batterie aus, bevor
der Schlüssel funktionsunfähig wird.
 Siehe “Ersetzen der
Schlüsselbatterie” auf Seite 6-45 .
 (Fahrzeuge mit einem
Armaturenbrett des Typs A)
 Die Meldung erscheint auf der
Anzeige des Armaturenbretts.
 (Fahrzeuge mit einem
Armaturenbrett des Typs B)
 Die KEY-Kontrollleuchte (grün)
blinkt für ungefähr 30 Sekunden.
 Siehe “Warn- und Anzeigeleuchten”
auf Seite 4-52 .
  (Automatikgetriebe)  Falls der Motor in einer anderen
Wählhebelposition als “P”
ausgeschaltet wird, schaltet die
Zündung auf “ACC”.
Abstellen des Motors im Notfall
Der Motor wird sofort abgestellt, wenn der
Motorstartknopf bei laufendem Motor oder
während der Fahrt gedrückt gehalten oder
mehrmals in Folge rasch gedrückt wird.
Die Zündung wird auf “ACC” geschaltet.

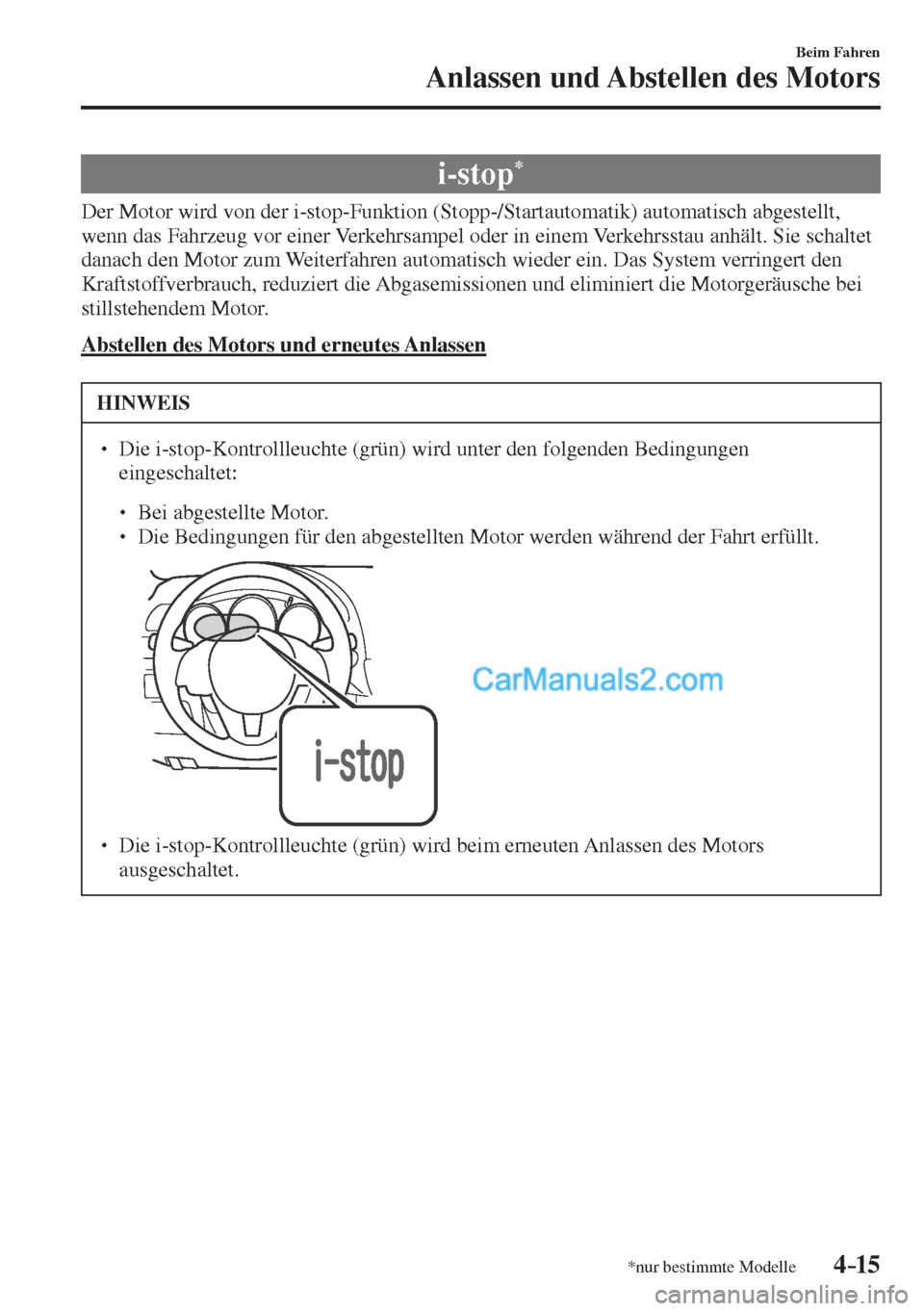

4–15
Beim Fahren
Anlassen und Abstellen des Motors
*nur bestimmte Modelle
i-stop *
Der Motor wird von der i-stop-Funktion (Stopp-/Startautomatik) automatisch abgestellt,
wenn das Fahrzeug vor einer Verkehrsampel oder in einem Verkehrsstau anhält. Sie schaltet
danach den Motor zum Weiterfahren automatisch wieder ein. Das System verringert den
Kraftstoffverbrauch, reduziert die Abgasemissionen und eliminiert die Motorgeräusche bei
stillstehendem Motor.
Abstellen des Motors und erneutes Anlassen
HINWEIS
  Die i-stop-Kontrollleuchte (grün) wird unter den folgenden Bedingungen
eingeschaltet:



 Bei abgestellte Motor.



 Die Bedingungen für den abgestellten Motor werden während der Fahrt erfüllt.

  Die i-stop-Kontrollleuchte (grün) wird beim erneuten Anlassen des Motors
ausgeschaltet.

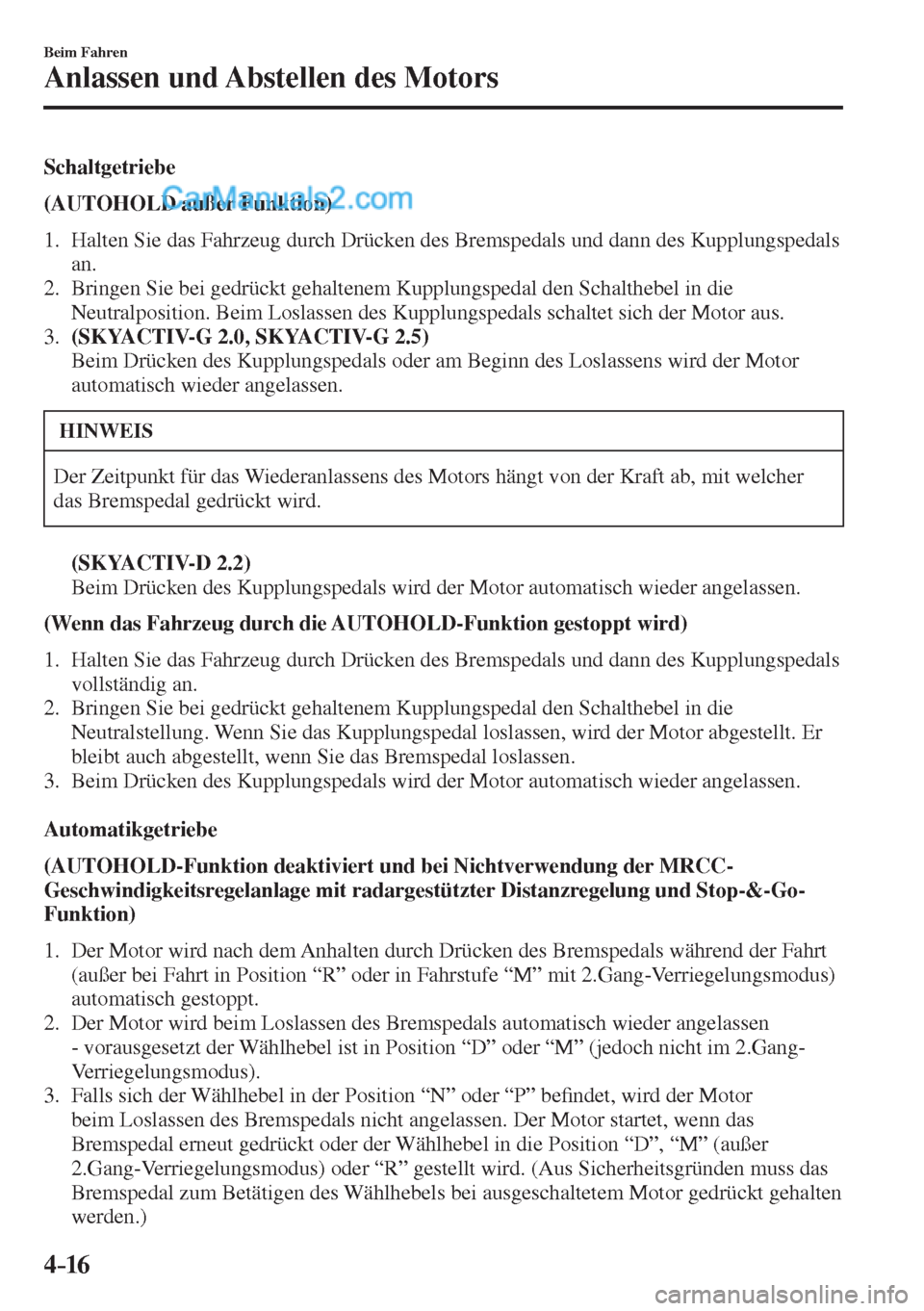

4–16
Beim Fahren
Anlassen und Abstellen des Motors
Schaltgetriebe
(AUTOHOLD außer Funktion)

1. Halten Sie das Fahrzeug durch Drücken des Bremspedals und dann des Kupplungspedals
an.
2. Bringen Sie bei gedrückt gehaltenem Kupplungspedal den Schalthebel in die
Neutralposition. Beim Loslassen des Kupplungspedals schaltet sich der Motor aus.
3. (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Beim Drücken des Kupplungspedals oder am Beginn des Loslassens wird der Motor
automatisch wieder angelassen.
HINWEIS
Der Zeitpunkt für das Wiederanlassens des Motors hängt von der Kraft ab, mit welcher
das Bremspedal gedrückt wird.
(SKYACTIV-D 2.2)
Beim Drücken des Kupplungspedals wird der Motor automatisch wieder angelassen.

(Wenn das Fahrzeug durch die AUTOHOLD-Funktion gestoppt wird)
1. Halten Sie das Fahrzeug durch Drücken des Bremspedals und dann des Kupplungspedals
vollständig an.
2. Bringen Sie bei gedrückt gehaltenem Kupplungspedal den Schalthebel in die
Neutralstellung. Wenn Sie das Kupplungspedal loslassen, wird der Motor abgestellt. Er
bleibt auch abgestellt, wenn Sie das Bremspedal loslassen.
3. Beim Drücken des Kupplungspedals wird der Motor automatisch wieder angelassen.

Automatikgetriebe
(AUTOHOLD-Funktion deaktiviert und bei Nichtverwendung der MRCC-
Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und Stop-&-Go-
Funktion)

1. Der Motor wird nach dem Anhalten durch Drücken des Bremspedals während der Fahrt
(außer bei Fahrt in Position “R” oder in Fahrstufe “M” mit 2.Gang-Verriegelungsmodus)
automatisch gestoppt.
2. Der Motor wird beim Loslassen des Bremspedals automatisch wieder angelassen
- vorausgesetzt der Wählhebel ist in Position “D” oder “M” (jedoch nicht im 2.Gang-
Verriegelungsmodus).
3. Falls sich der Wählhebel in der Position “N” oder “P” be¿ ndet, wird der Motor
beim Loslassen des Bremspedals nicht angelassen. Der Motor startet, wenn das
Bremspedal erneut gedrückt oder der Wählhebel in die Position “D”, “M” (außer
2.Gang-Verriegelungsmodus) oder “R” gestellt wird. (Aus Sicherheitsgründen muss das
Bremspedal zum Betätigen des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten
werden.)

4–17
Beim Fahren
Anlassen und Abstellen des Motors
(Wenn das Fahrzeug durch die Haltesteuerung der MRCC-
Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und Stop-&-Go-
Funktion gestoppt wird)

1. Wenn das Fahrzeug durch die MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung und Stop-&-Go-Funktion gestoppt wird, wird der Motor abgestellt und
bliebt auch abgestellt, wenn das Bremspedal nicht gedrückt wird.
2. Wenn das Gaspedal gedrückt oder der RES-Schalter betätigt wird, während das Fahrzeug
durch die MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und
Stop-&-Go-Funktion gestoppt ist, wir der Motor automatisch wieder gestartet. Der Motor
wird beim Drücken des Gaspedals automatisch wieder angelassen – vorausgesetzt, der
Wählhebel ist in Position D/M (jedoch nicht im 2.Gang-Verriegelungsmodus).

(Wenn das Fahrzeug durch die AUTOHOLD-Funktion gestoppt wird)
1. Wenn das Bremspedal während der Fahrt gedrückt (außer bei Fahr in Position R oder
M im 2.Gang-Verriegelungsmodus) und das Fahrzeug gestoppt wird, kommt die
i-stop-Funktion zum Einsatz. Diese arbeitet auch dann weiter, wenn das Bremspedal
losgelassen wird.
2. Der Motor wird beim Drücken des Gaspedals automatisch wieder angelassen
– vorausgesetzt, der Wählhebel ist in Position D/M (jedoch nicht im 2.Gang-
Verriegelungsmodus).
3. Falls sich der Wählhebel in der Position “N” oder “P” be¿ ndet, wird der Motor
beim Loslassen des Bremspedals nicht angelassen. Der Motor startet, wenn das
Bremspedal erneut gedrückt oder der Wählhebel in die Position “D”, “M” (außer
2.Gang-Verriegelungsmodus) oder “R” gestellt wird. (Aus Sicherheitsgründen muss das
Bremspedal zum Betätigen des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten
werden.)
