5–98
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Einschalten
1. Wählen Sie auf dem Hauptbildschirm, um den Unterhaltungsbildschirm anzuzeigen.
2. Wählen Sie
, danach werden unten am Bildschirm die folgenden Symbole angezeigt.

Symbol Funktion

Ruft Unterhaltungsmenü auf. Zur Umschaltung auf eine andere Audioquelle.

Anzeige der Senderliste (Ensemble und Sender).
Wählen Sie , um die Senderliste zu aktualisieren.
Wählen Sie
, um das gewünschte Ensemble anzuzeigen.

Anzeige der Favoritenliste. Gedrückt halten, um den gegenwärtig abgestimmten Sender in
die Favoritenliste aufzunehmen.
Siehe “Bedienung des Radios (Typ B)” auf Seite 5-93 .

Suche des gewünschten Senders aus der Senderliste.
Anspielen der einzelnen Sender der Senderliste für 10 Sekunden.
Erneut wählen, wenn der gewünschte Sender empfangen wird. HINWEIS
Falls der Senderliste nicht verfügbar ist, wird auf den Aktualisierungsbildschirm der
Senderliste umgeschaltet. Aktualisieren Sie die Senderliste.

Ein- und Ausschalten des TA-Modus.
Siehe “Bedienung des Radios (Typ B)” auf Seite 5-93 .

Rückschaltung auf den vorherigen Sender.
Gedrückt halten, um auf den obersten Sender im vorherigen Ensemble zurückzukehren.

Springt zum nächsten Sender.
Gedrückt halten, um auf den obersten Sender im nächsten Ensemble zu schalten.

Anzeige des DAB-Radioeinstellbildschirms.

Zeigt Klangeinstellungen zur Anpassung des Klangs.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-90 .

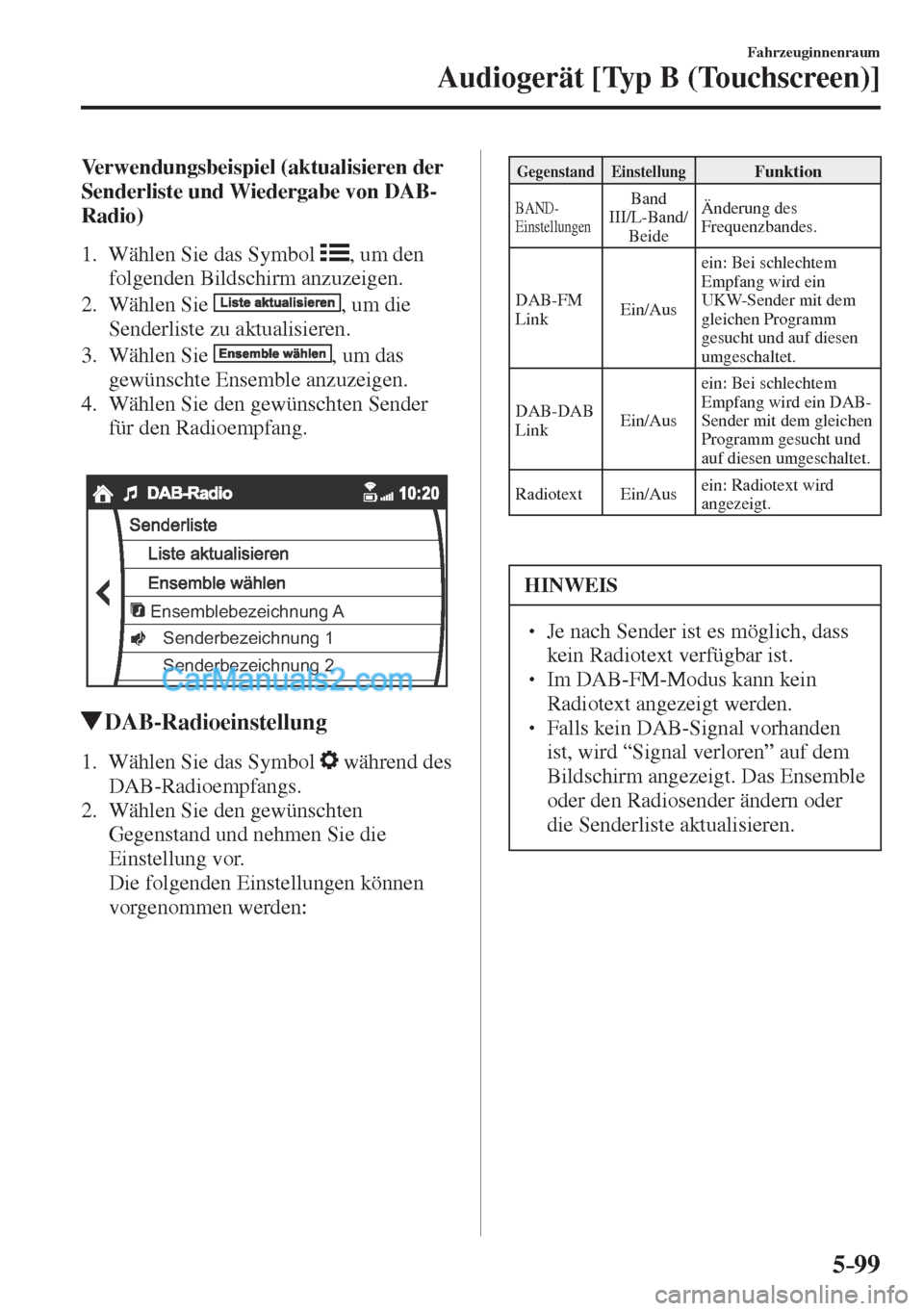

5–99
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Verwendungsbeispiel (aktualisieren der
Senderliste und Wiedergabe von DAB-
Radio)
1. Wählen Sie das Symbol
, um den
folgenden Bildschirm anzuzeigen.
2. Wählen Sie
, um die
Senderliste zu aktualisieren.
3. Wählen Sie
, um das
gewünschte Ensemble anzuzeigen.
4. Wählen Sie den gewünschten Sender
für den Radioempfang.


Ensemblebezeichnung A
Senderbezeichnung 1
Senderbezeichnung 2

DAB-Radioeinstellung
1. Wählen Sie das Symbol während des
DAB-Radioempfangs.
2. Wählen Sie den gewünschten
Gegenstand und nehmen Sie die
Einstellung vor.
Die folgenden Einstellungen können
vorgenommen werden:

Gegenstand Einstellung Funktion
BAND-
Einstellungen Band
III/L-Band/
Beide Änderung des
Frequenzbandes.
DAB-FM
Link Ein/Aus ein: Bei schlechtem
Empfang wird ein
UKW-Sender mit dem
gleichen Programm
gesucht und auf diesen
umgeschaltet.
DAB-DAB
Link Ein/Aus ein: Bei schlechtem
Empfang wird ein DAB-
Sender mit dem gleichen
Programm gesucht und
auf diesen umgeschaltet.
Radiotext Ein/Aus ein: Radiotext wird
angezeigt.

HINWEIS
  Je nach Sender ist es möglich, dass
kein Radiotext verfügbar ist.
  Im DAB-FM-Modus kann kein
Radiotext angezeigt werden.
  Falls kein DAB-Signal vorhanden
ist, wird “Signal verloren” auf dem
Bildschirm angezeigt. Das Ensemble
oder den Radiosender ändern oder
die Senderliste aktualisieren.

5–10 0
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
*nur bestimmte Modelle
Bedienung des CD-Spielers *

CD-Schlitz CD-Auswurftaste

Bauart Wiedergabedaten
Musik/MP3/WMA/
AAC CD-Spieler
Musikdaten (CD-DA) MP3/WMA/AAC-Datei

HINWEIS
Falls sich auf einer CD sowohl
Musikdaten (CD-DA) als auch MP3/
WMA/AAC-Dateien be¿ nden, hängt
die Wiedergabe von zwei oder drei
Dateiarten von der Aufzeichnungsart ab.
Einschieben einer CD
Schieben Sie eine CD mit der beschrifteten
Seite nach oben gerichtet in den Schlitz
hinein. Die CD wird automatisch geladen
und die Wiedergabe beginnt.
HINWEIS
Die Wiedergabe wird leicht verzögert,
weil der CD-Spieler zuerst die
Digitalsignale der CD einlesen muss.
Auswerfen einer CD
Drücken Sie die CD-Auswurftaste (
), um
die eingelegte CD auszuwerfen.

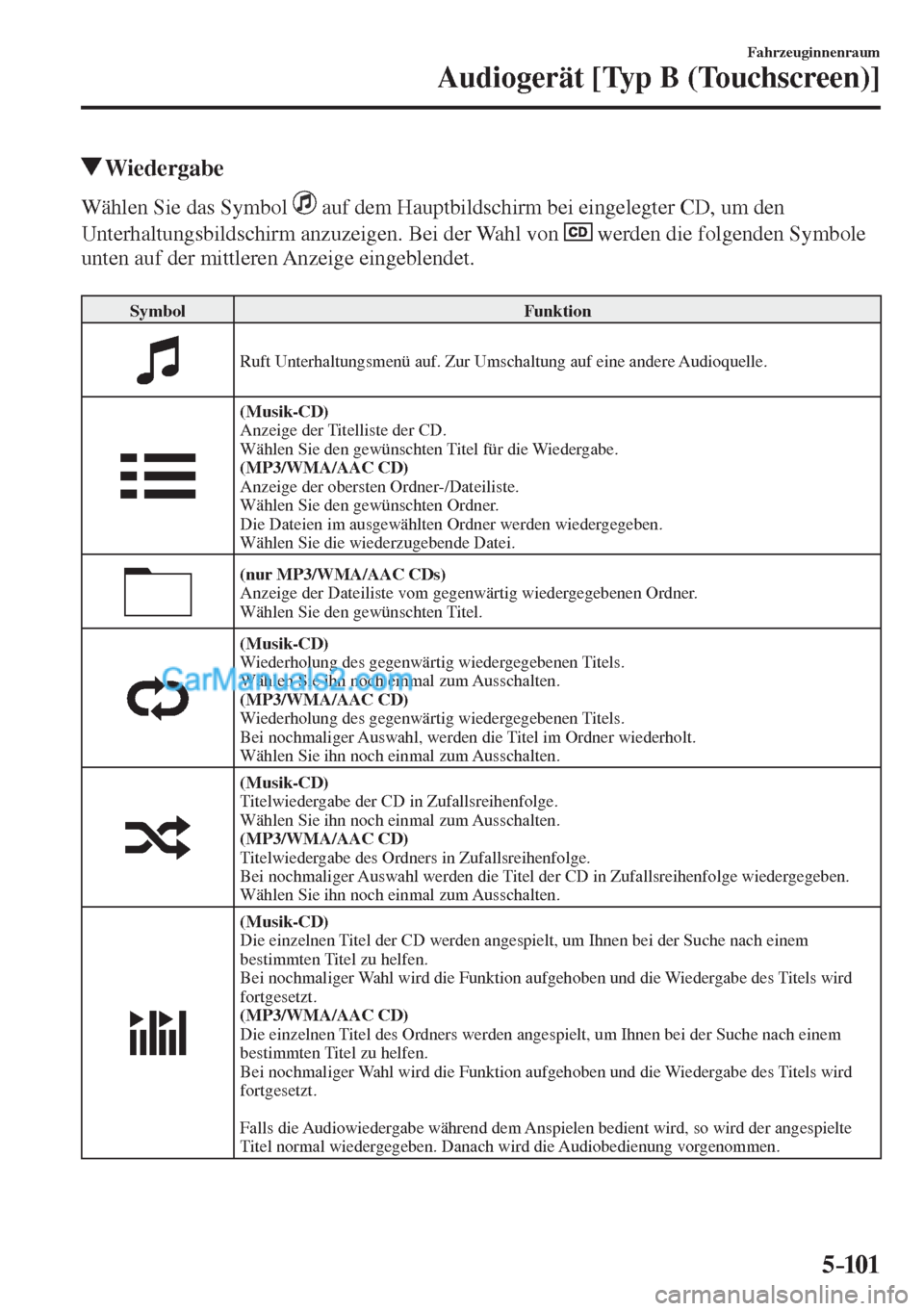

5–101
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Wiedergabe
Wählen Sie das Symbol auf dem Hauptbildschirm bei eingelegter CD, um den
Unterhaltungsbildschirm anzuzeigen. Bei der Wahl von
werden die folgenden Symbole
unten auf der mittleren Anzeige eingeblendet.

Symbol Funktion

Ruft Unterhaltungsmenü auf. Zur Umschaltung auf eine andere Audioquelle.

(Musik-CD)
Anzeige der Titelliste der CD.
Wählen Sie den gewünschten Titel für die Wiedergabe.
(MP3/WMA/AAC CD)
Anzeige der obersten Ordner-/Dateiliste.
Wählen Sie den gewünschten Ordner.
Die Dateien im ausgewählten Ordner werden wiedergegeben.
Wählen Sie die wiederzugebende Datei.

(nur MP3/WMA/AAC CDs)
Anzeige der Dateiliste vom gegenwärtig wiedergegebenen Ordner.
Wählen Sie den gewünschten Titel.

(Musik-CD)
Wiederholung des gegenwärtig wiedergegebenen Titels.
Wählen Sie ihn noch einmal zum Ausschalten.
(MP3/WMA/AAC CD)
Wiederholung des gegenwärtig wiedergegebenen Titels.
Bei nochmaliger Auswahl, werden die Titel im Ordner wiederholt.
Wählen Sie ihn noch einmal zum Ausschalten.

(Musik-CD)
Titelwiedergabe der CD in Zufallsreihenfolge.
Wählen Sie ihn noch einmal zum Ausschalten.
(MP3/WMA/AAC CD)
Titelwiedergabe des Ordners in Zufallsreihenfolge.
Bei nochmaliger Auswahl werden die Titel der CD in Zufallsreihenfolge wiedergegeben.
Wählen Sie ihn noch einmal zum Ausschalten.

(Musik-CD)
Die einzelnen Titel der CD werden angespielt, um Ihnen bei der Suche nach einem
bestimmten Titel zu helfen.
Bei nochmaliger Wahl wird die Funktion aufgehoben und die Wiedergabe des Titels wird
fortgesetzt.
(MP3/WMA/AAC CD)
Die einzelnen Titel des Ordners werden angespielt, um Ihnen bei der Suche nach einem
bestimmten Titel zu helfen.
Bei nochmaliger Wahl wird die Funktion aufgehoben und die Wiedergabe des Titels wird
fortgesetzt.

Falls die Audiowiedergabe während dem Anspielen bedient wird, so wird der angespielte
Titel normal wiedergegeben. Danach wird die Audiobedienung vorgenommen.

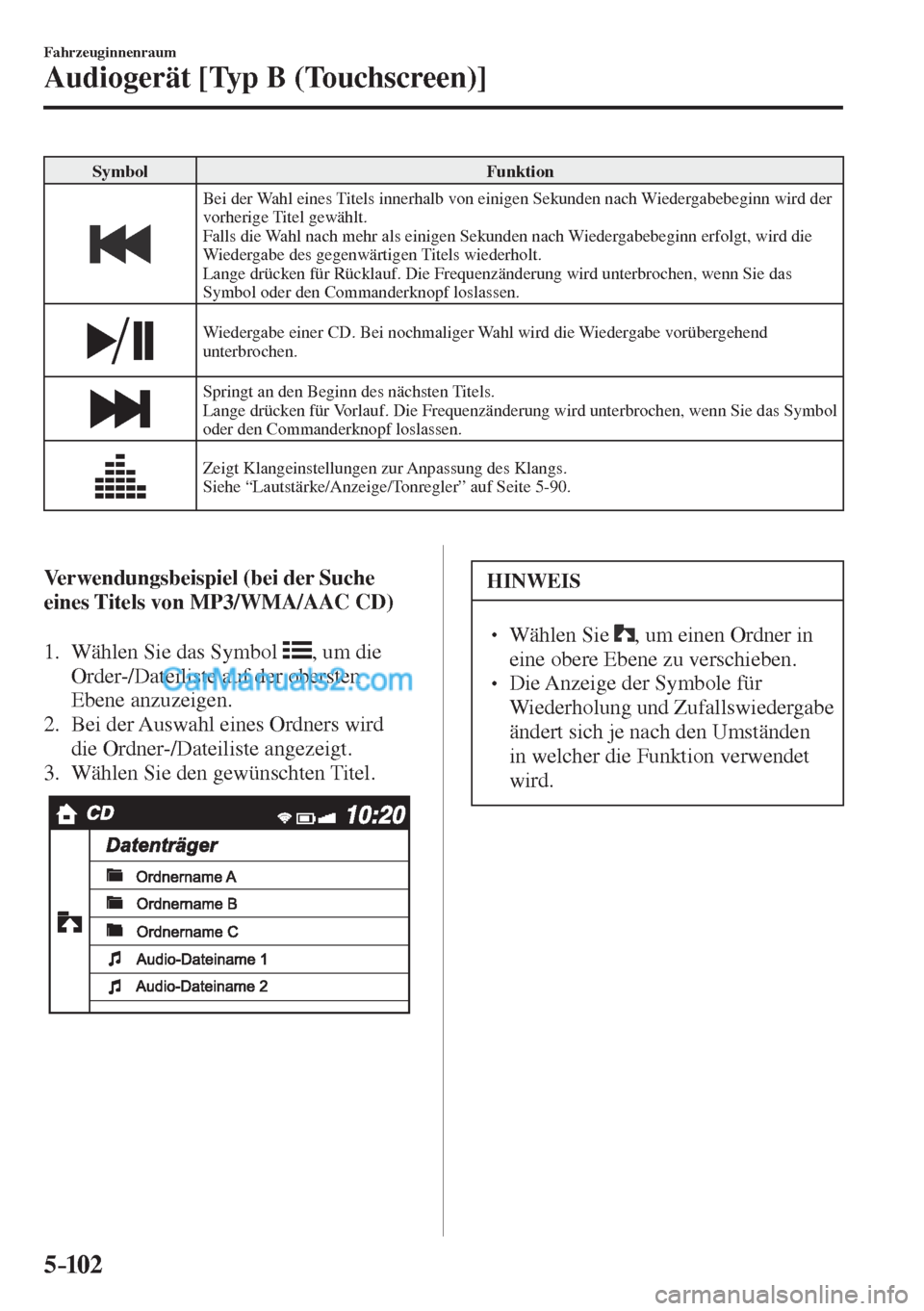

5–102
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Symbol Funktion

Bei der Wahl eines Titels innerhalb von einigen Sekunden nach Wiedergabebeginn wird der
vorherige Titel gewählt.
Falls die Wahl nach mehr als einigen Sekunden nach Wiedergabebeginn erfolgt, wird die
Wiedergabe des gegenwärtigen Titels wiederholt.
Lange drücken für Rücklauf. Die Frequenzänderung wird unterbrochen, wenn Sie das
Symbol oder den Commanderknopf loslassen.

Wiedergabe einer CD. Bei nochmaliger Wahl wird die Wiedergabe vorübergehend
unterbrochen.

Springt an den Beginn des nächsten Titels.
Lange drücken für Vorlauf. Die Frequenzänderung wird unterbrochen, wenn Sie das Symbol
oder den Commanderknopf loslassen.

Zeigt Klangeinstellungen zur Anpassung des Klangs.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-90 .

Verwendungsbeispiel (bei der Suche
eines Titels von MP3/WMA/AAC CD)
1. Wählen Sie das Symbol
, um die
Order-/Dateiliste auf der obersten
Ebene anzuzeigen.
2. Bei der Auswahl eines Ordners wird
die Ordner-/Dateiliste angezeigt.
3. Wählen Sie den gewünschten Titel.


HINWEIS
  Wählen Sie , um einen Ordner in
eine obere Ebene zu verschieben.
  Die Anzeige der Symbole für
Wiederholung und Zufallswiedergabe
ändert sich je nach den Umständen
in welcher die Funktion verwendet
wird.

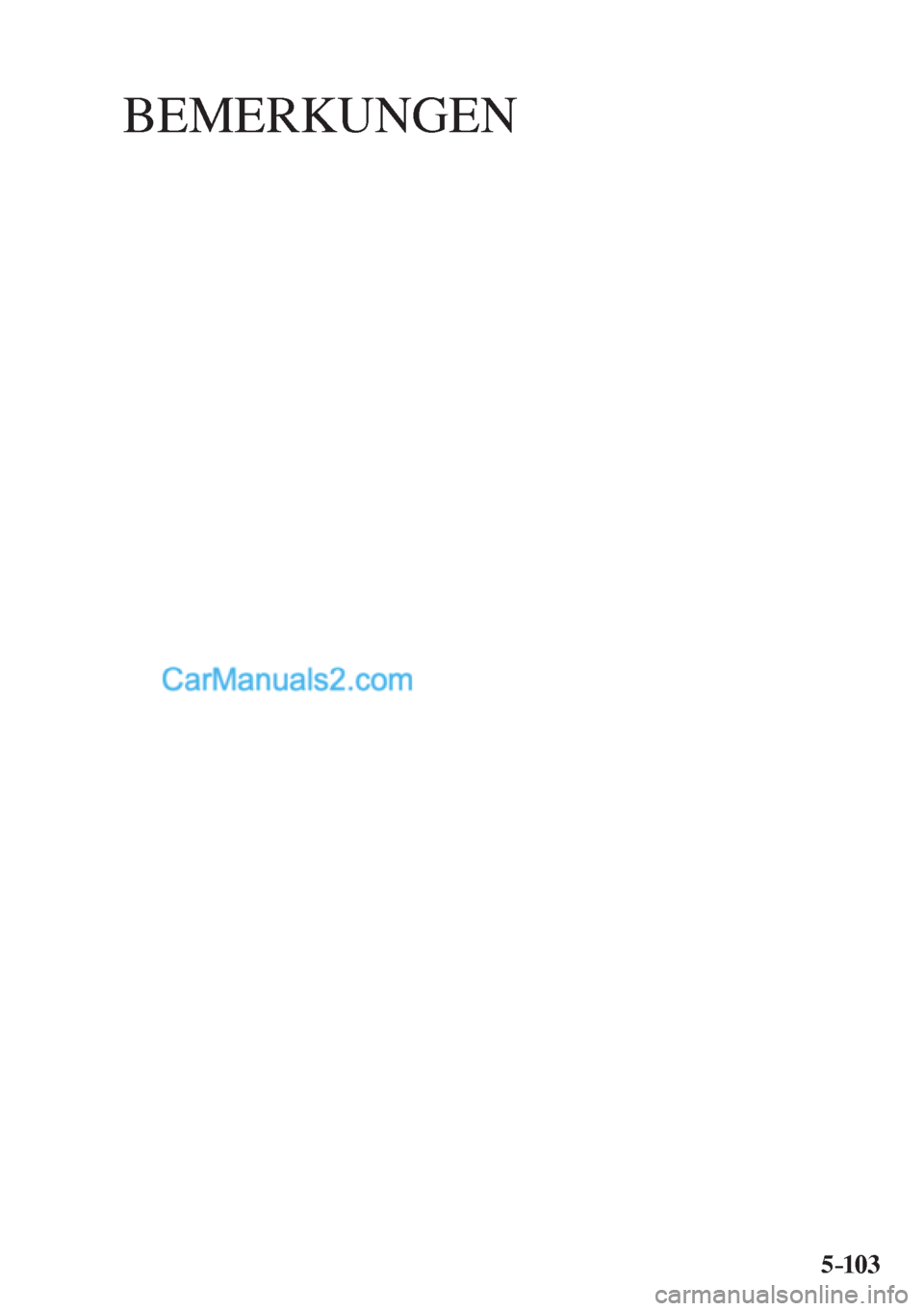

BEMERKUNGEN
5–103

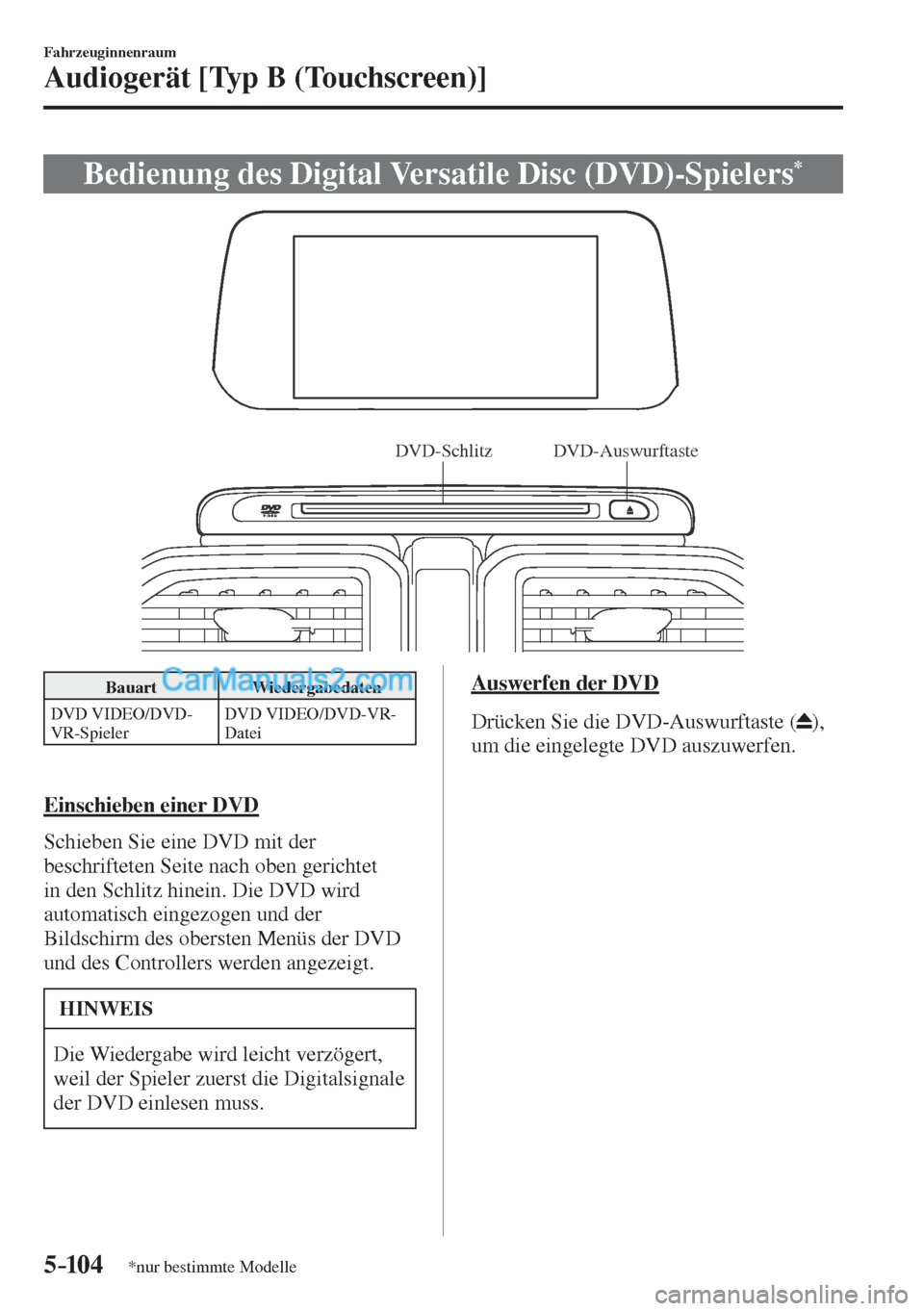

5–104
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
*nur bestimmte Modelle
Bedienung des Digital Versatile Disc (DVD)-Spielers *

DVD-Schlitz DVD-Auswurftaste

Bauart Wiedergabedaten
DVD VIDEO/DVD-
VR-Spieler DVD VIDEO/DVD-VR-
Datei

Einschieben einer DVD
Schieben Sie eine DVD mit der
beschrifteten Seite nach oben gerichtet
in den Schlitz hinein. Die DVD wird
automatisch eingezogen und der
Bildschirm des obersten Menüs der DVD
und des Controllers werden angezeigt.
HINWEIS
Die Wiedergabe wird leicht verzögert,
weil der Spieler zuerst die Digitalsignale
der DVD einlesen muss.
Auswerfen der DVD
Drücken Sie die DVD-Auswurftaste (
),
um die eingelegte DVD auszuwerfen.

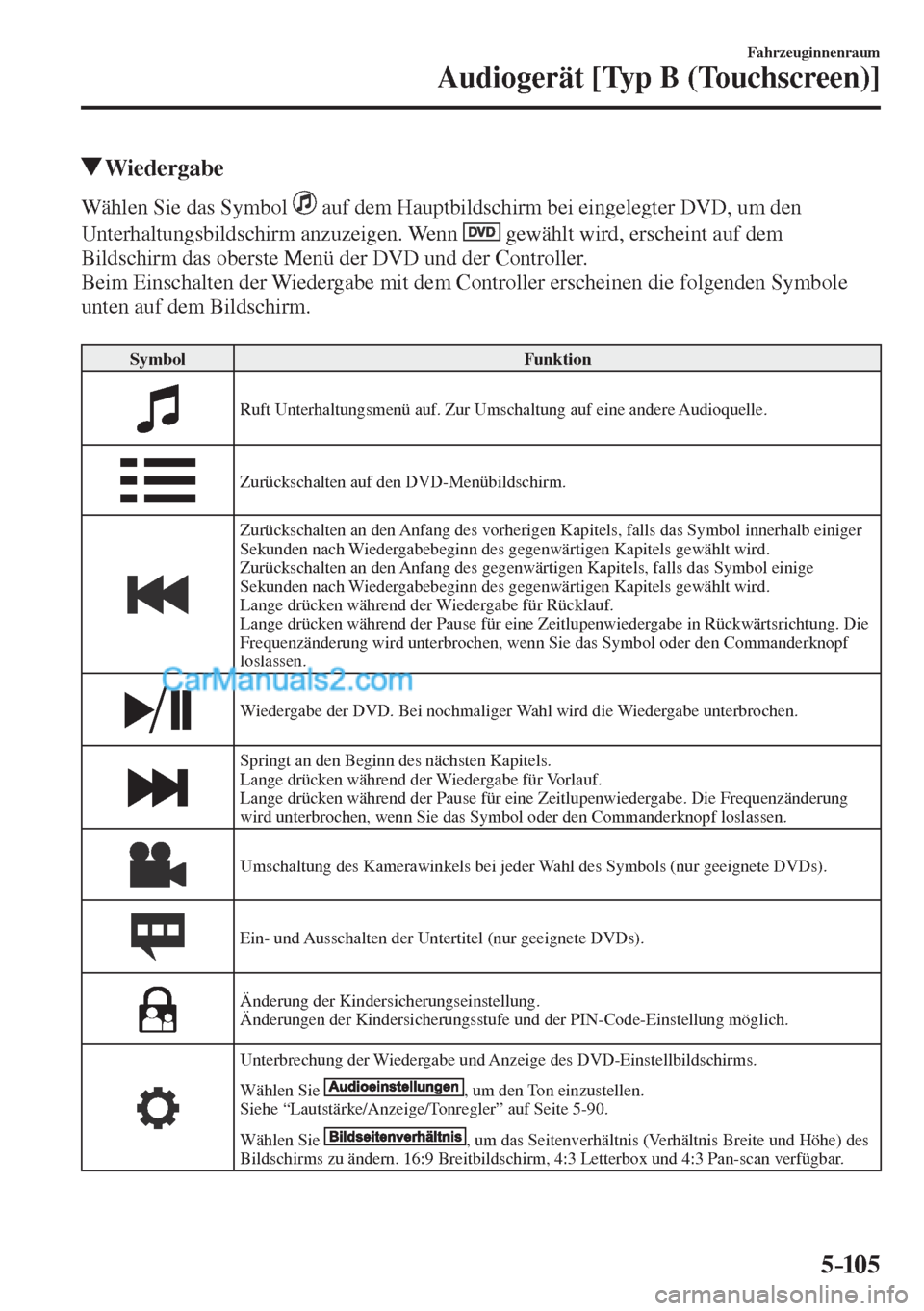

5–105
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Wiedergabe
Wählen Sie das Symbol auf dem Hauptbildschirm bei eingelegter DVD, um den
Unterhaltungsbildschirm anzuzeigen. Wenn
gewählt wird, erscheint auf dem
Bildschirm das oberste Menü der DVD und der Controller.
Beim Einschalten der Wiedergabe mit dem Controller erscheinen die folgenden Symbole
unten auf dem Bildschirm.

Symbol Funktion

Ruft Unterhaltungsmenü auf. Zur Umschaltung auf eine andere Audioquelle.

Zurückschalten auf den DVD-Menübildschirm.

Zurückschalten an den Anfang des vorherigen Kapitels, falls das Symbol innerhalb einiger
Sekunden nach Wiedergabebeginn des gegenwärtigen Kapitels gewählt wird.
Zurückschalten an den Anfang des gegenwärtigen Kapitels, falls das Symbol einige
Sekunden nach Wiedergabebeginn des gegenwärtigen Kapitels gewählt wird.
Lange drücken während der Wiedergabe für Rücklauf.
Lange drücken während der Pause für eine Zeitlupenwiedergabe in Rückwärtsrichtung. Die
Frequenzänderung wird unterbrochen, wenn Sie das Symbol oder den Commanderknopf
loslassen.

Wiedergabe der DVD. Bei nochmaliger Wahl wird die Wiedergabe unterbrochen.

Springt an den Beginn des nächsten Kapitels.
Lange drücken während der Wiedergabe für Vorlauf.
Lange drücken während der Pause für eine Zeitlupenwiedergabe. Die Frequenzänderung
wird unterbrochen, wenn Sie das Symbol oder den Commanderknopf loslassen.

Umschaltung des Kamerawinkels bei jeder Wahl des Symbols (nur geeignete DVDs).

Ein- und Ausschalten der Untertitel (nur geeignete DVDs).

Änderung der Kindersicherungseinstellung.
Änderungen der Kindersicherungsstufe und der PIN-Code-Einstellung möglich.

Unterbrechung der Wiedergabe und Anzeige des DVD-Einstellbildschirms.
Wählen Sie
, um den Ton einzustellen.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-90 .
Wählen Sie
, um das Seitenverhältnis (Verhältnis Breite und Höhe) des
Bildschirms zu ändern. 16:9 Breitbildschirm, 4:3 Letterbox und 4:3 Pan-scan verfügbar.

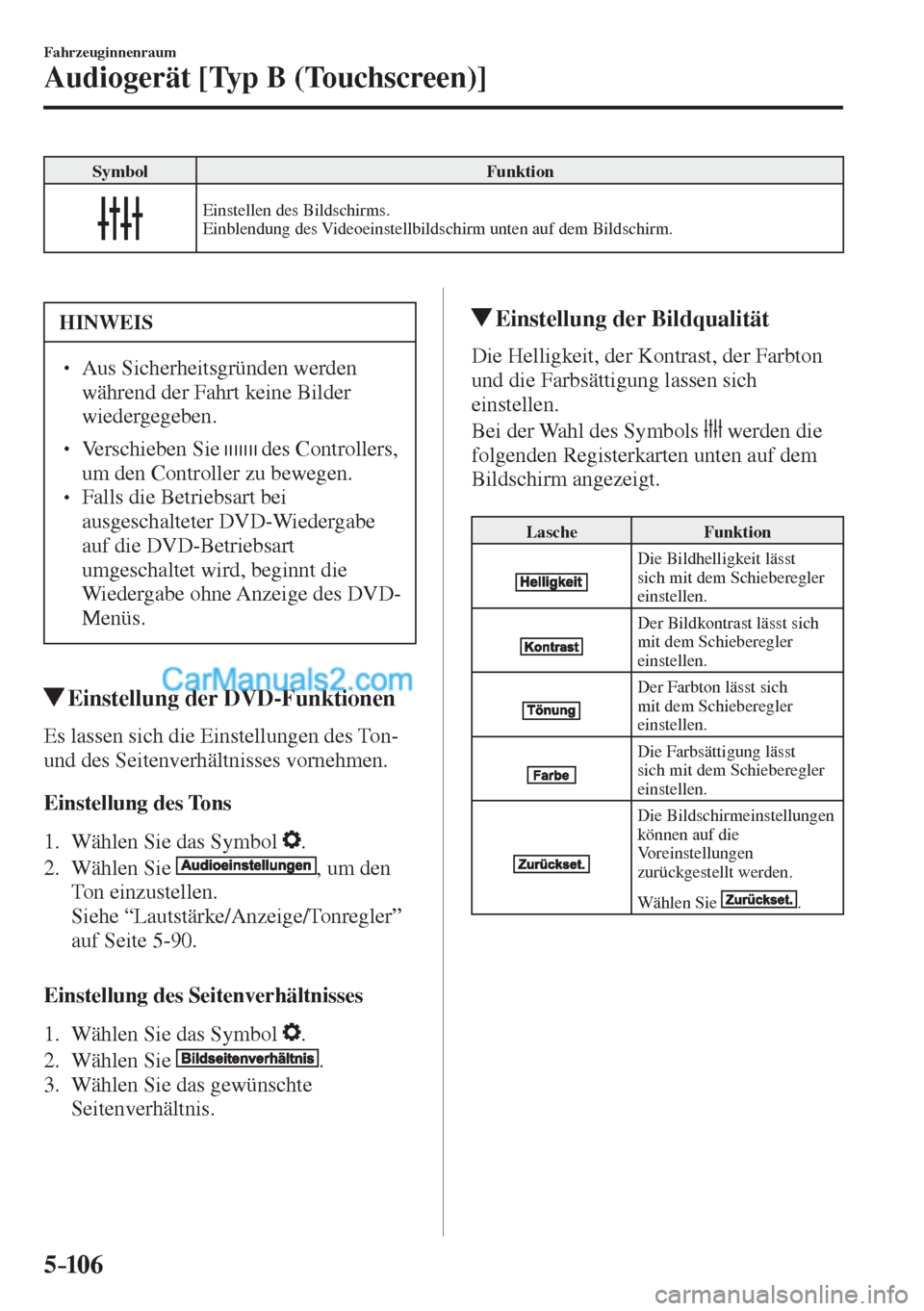

5–106
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Symbol Funktion

Einstellen des Bildschirms.
Einblendung des Videoeinstellbildschirm unten auf dem Bildschirm.

HINWEIS
  Aus Sicherheitsgründen werden
während der Fahrt keine Bilder
wiedergegeben.
  Verschieben Sie des Controllers,
um den Controller zu bewegen.
  Falls die Betriebsart bei
ausgeschalteter DVD-Wiedergabe
auf die DVD-Betriebsart
umgeschaltet wird, beginnt die
Wiedergabe ohne Anzeige des DVD-
Menüs.
Einstellung der DVD-Funktionen
Es lassen sich die Einstellungen des Ton-
und des Seitenverhältnisses vornehmen.
Einstellung des Tons
1. Wählen Sie das Symbol
.
2. Wählen Sie
, um den
Ton einzustellen.
Siehe “Lautstärke/Anzeige/Tonregler”
auf Seite 5-90 .

Einstellung des Seitenverhältnisses
1. Wählen Sie das Symbol
.
2. Wählen Sie
.
3. Wählen Sie das gewünschte
Seitenverhältnis.

Einstellung der Bildqualität
Die Helligkeit, der Kontrast, der Farbton
und die Farbsättigung lassen sich
einstellen.
Bei der Wahl des Symbols
werden die
folgenden Registerkarten unten auf dem
Bildschirm angezeigt.

Lasche Funktion

Die Bildhelligkeit lässt
sich mit dem Schieberegler
einstellen.

Der Bildkontrast lässt sich
mit dem Schieberegler
einstellen.

Der Farbton lässt sich
mit dem Schieberegler
einstellen.

Die Farbsättigung lässt
sich mit dem Schieberegler
einstellen.

Die Bildschirmeinstellungen
können auf die
Voreinstellungen
zurückgestellt werden.
Wählen Sie
.

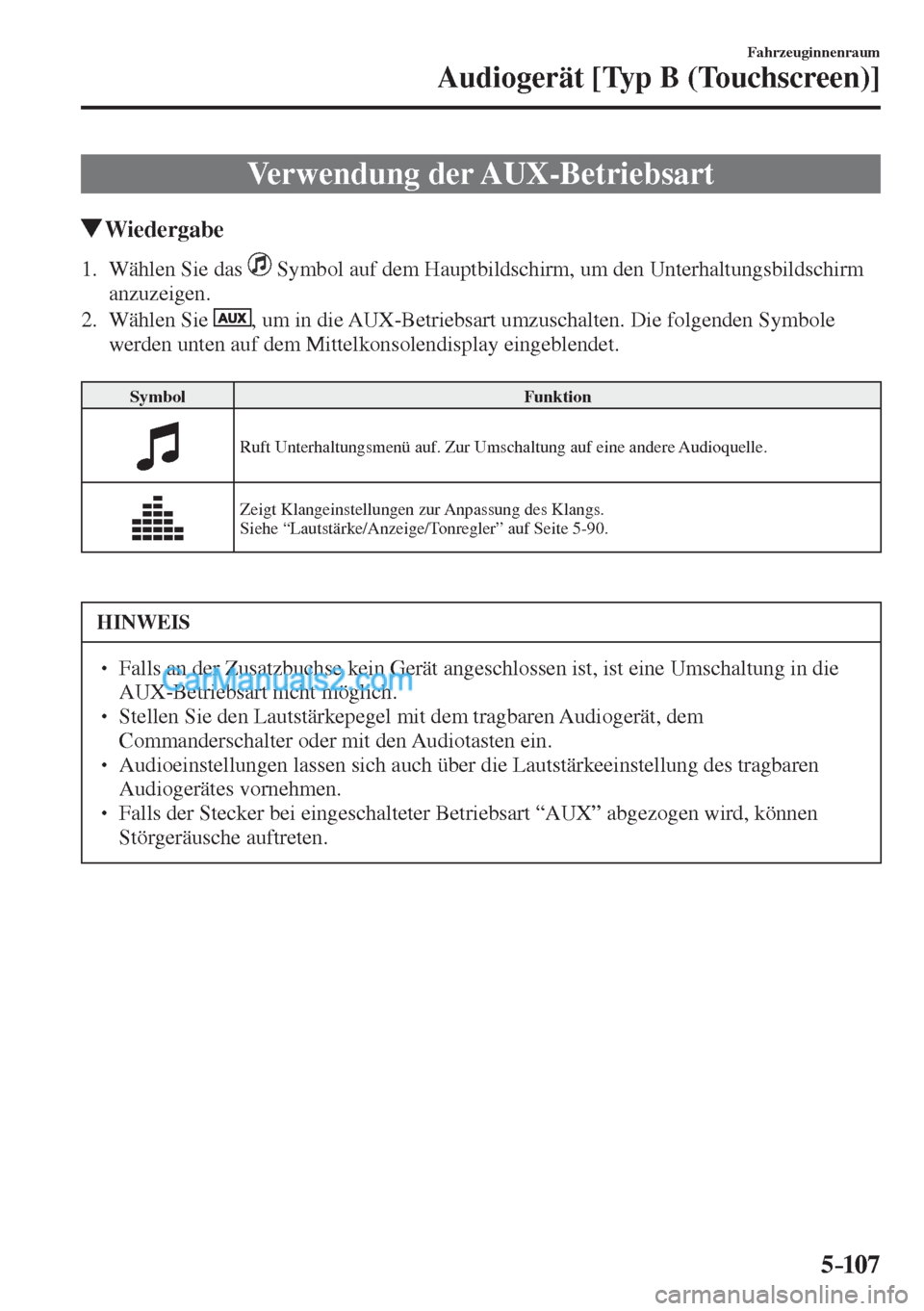

5–107
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Verwendung der AUX-Betriebsart
Wiedergabe
1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Unterhaltungsbildschirm
anzuzeigen.
2. Wählen Sie
, um in die AUX-Betriebsart umzuschalten. Die folgenden Symbole
werden unten auf dem Mittelkonsolendisplay eingeblendet.

Symbol Funktion

Ruft Unterhaltungsmenü auf. Zur Umschaltung auf eine andere Audioquelle.

Zeigt Klangeinstellungen zur Anpassung des Klangs.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-90 .

HINWEIS
  Falls an der Zusatzbuchse kein Gerät angeschlossen ist, ist eine Umschaltung in die
AUX-Betriebsart nicht möglich.
  Stellen Sie den Lautstärkepegel mit dem tragbaren Audiogerät, dem
Commanderschalter oder mit den Audiotasten ein.
  Audioeinstellungen lassen sich auch über die Lautstärkeeinstellung des tragbaren
Audiogerätes vornehmen.
  Falls der Stecker bei eingeschalteter Betriebsart “AUX” abgezogen wird, können
Störgeräusche auftreten.
