MAZDA MODEL CX-5 2017 Manual del propietario (in Spanish)

4–49
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Exhibición de ajuste de velocidad
de vehículo de control de crucero *
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.



Consulte la sección Control de velocidad
de crucero en la página 4-253 .
Visualización del limitador
ajustable de la velocidad (ASL) *
Se muestra el estado de ajuste del
limitador de velocidad ajustable (ASL).



Consulte la sección Limitador de
velocidad ajustable (ASL) en la página
4-212 .
Alarma de velocidad del vehículo *
En este modo, se muestra el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de la velocidad del
vehículo a la que se activa la advertencia.
NOTA
La exhibición para la alarma de
velocidad del vehículo se activa a la
misma vez que se escucha el bip. La
velocidad de vehículo ¿ jada destella
varias veces.

La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
NOTA
  Ajuste siempre la velocidad del
vehículo de acuerdo con las leyes y
reglamentaciones del país/ciudad en
que se conduce el vehículo. Además,
veri¿ que siempre la velocidad del
vehículo usando el velocímetro.
  La función de alarma de velocidad
del vehículo se puede ajustar entre
30 y 250 km/h.
Advertencia (Indicación de
exhibición)
Se exhibe un mensaje para noti¿ car al
usuario del estado de funcionamiento
del sistema y los malfuncionamientos o
anormalidades.
Si la luz de advertencia se enciende/
destella simultáneamente o se exhibe
un símbolo en la exhibición, veri¿ que
la información respecto a la luz de
advertencia y el símbolo. (página 4-54 )
Cuando se exhiba sólo un mensaje,
consulte el mensaje indicado en la
exhibición de multinformación. (página
7-66 )

4–50
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Exhibición de conducción activa *

Hoja a prueba de polvo
Visualización
Receptor
óptico Tipo parabrisas
Tipo abatible automático
Combinador
Receptor óptico
Espejo

ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el vehículo estacionado:
Es peligroso ajustar el brillo de la pantalla y la posición mientras conduce el vehículo
ya que al hacerlo puede distraer su atención del camino hacia adelante y resultar en un
accidente.

4–51
Al conducir
Tablero de instrumentos y pantalla
PRECAUCIÓN
  (Con tipo abatible automático)  No intente ajustar el ángulo o abra/cierre manualmente la exhibición de conducción
activa. Las huellas dactilares en la exhibición di¿ cultarán la visión y el uso de
demasiada fuerza al usarla podría resultar en daños.
  (Con tipo abatible automático)  No coloque objetos cerca de la exhibición de conducción activa. La exhibición de
conducción activa podría no funcionar o cualquier interferencia con su funcionamiento
podría provocar daños.
  No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros
líquidos salpican la exhibición de conducción activa, se podría dañar.
  No coloque objetos encima de la pantalla de visualización de conducción activa ni
aplique adhesivos a la hoja a prueba de polvo/receptor óptico pues podrían causar
interferencias.
  Hay un sensor integrado para controlar la luminosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibición se reducirá haciendo que la exhibición
resulte difícil de ver.
  No permita que luz intensa incida en el receptor óptico. De lo contrario, podría
ocasionar daños.
NOTA
  El uso de gafas de sol polarizadas reducirá la visibilidad del visualizador de
conducción activa debido a las características del visualizador.
  Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se
podría desviar de la posición ajustada.
  La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
  Si se desmonta el sistema de audio, no se podrá usar el visualizador de conducción
activa.

4–52
Al conducir
Tablero de instrumentos y pantalla
La exhibición de conducción activa indica la siguiente información:


 Advertencias y condiciones de funcionamiento de monitoreo de punto ciego (BSM)
 Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-140 .



 Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
 Consulte la sección Sistema de soporte de reconocimiento de distancia (DRSS) en la
página 4-155 .



 Señales de tránsito y advertencias del sistema de reconocimiento de señales de trá¿ co
(TSR)
  Consulte la sección Sistema de reconocimiento de señales de tránsito (TSR) en la página
4-147 .



 Condiciones de uso del control de crucero de radar de Mazda y de la función Stop & Go
(MRCC con función Stop & Go)
  Consulte Control de crucero de radar de Mazda y función Stop & Go (MRCC con función
Stop & Go) en la página 4-182 .




 Advertencias y condiciones de funcionamiento del sistema de control de velocidad del
radar de Mazda (MRCC)
  Consulte la sección Sistema de control de crucero de radar de Mazda (MRCC) en la
página 4-168 .



 Advertencias y condiciones de funcionamiento del sistema de asistencia de mantenimiento
en carril (LAS) y el sistema de advertencia de abandono de carril (LDWS)
  Consulte la sección Sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en la página 4-199 .




 Advertencias y condiciones de funcionamiento del sistema de ayuda inteligente para el
frenado (SBS)
  Consulte la sección Soporte de freno inteligente (SBS) en la página 4-237 .



 Advertencias y condiciones de funcionamiento del limitador ajustable de la velocidad
(ASL)
  Consulte la sección Limitador de velocidad ajustable (ASL) en la página 4-212 .



 Condiciones de funcionamiento de control de velocidad de crucero
 Consulte la sección Control de velocidad de crucero en la página 4-253 .



 Guía de navegación (vehículos con sistema de navegación)



 Indicador de límite de velocidad (vehículos con sistema de navegación)



 Velocidad del vehículo

4–53
Al conducir
Tablero de instrumentos y pantalla
Cada ajuste/con¿ guración para la visualización de conducción activa se puede realizar en el
visualizador central.

1. Seleccione el icono en la pantalla inicial y visualice la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/con¿ guración.




 Método para ajuste de brillo de pantalla (automático/manual)



 Ajustes iniciales de brillo de pantalla (ajuste automático seleccionado)



 Ajuste de brillo de pantalla (ajuste manual seleccionado)



 Posición de visualización del visualizador de conducción activa (altura de
visualización)



 Ajuste de ángulo del visualizador de conducción activa (corrección de ángulo de
visualización)



 Se puede cambiar la combinación de visualización de nombre de calle, guía de carril, y
giro a giro (TBT). (guía de navegación)



 Visualizador de conducción activa ON/OFF (indicación)



 Guía de navegación ON/OFF



 Ajustes de reposición (reposición)
NOTA
La posición de conducción deseada (posición de la visualización, nivel de brillo,
información de visualización) se puede recuperar después de programar la posición.
Consulte la sección Memoria de posición de conducción en la página 2-8 .

4–54
Al conducir
Tablero de instrumentos y pantalla
Luces de aviso/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especi¿ caciones.

Centro del panel de instrumentos
Las luces de advertencia/indicadores aparecerán en las áreas
destacadas Tipo A
(Con exhibición de multinformación)
(Sin exhibición de multinformación) Tablero de instrumentos
Tipo B

4–55
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.

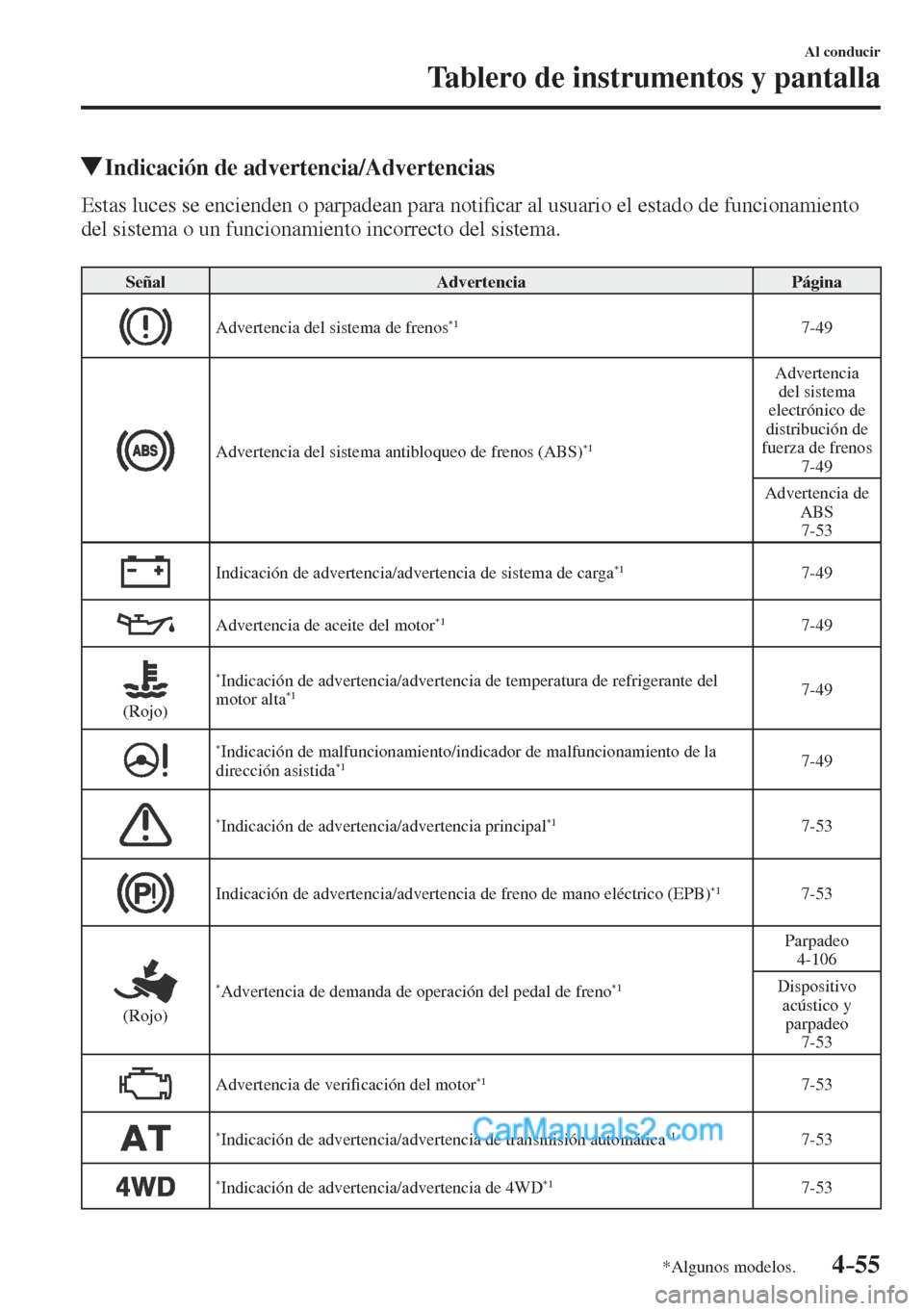

Indicación de advertencia/Advertencias
Estas luces se encienden o parpadean para noti¿ car al usuario el estado de funcionamiento
del sistema o un funcionamiento incorrecto del sistema.

Señal Advertencia Página

Advertencia del sistema de frenos *1 7-49

Advertencia del sistema antibloqueo de frenos (ABS) *1 Advertencia
del sistema
electrónico de
distribución de
fuerza de frenos
7-49
Advertencia de
ABS
7-53

Indicación de advertencia/advertencia de sistema de carga *1 7-49

Advertencia de aceite del motor *1 7-49


(Rojo) * Indicación de advertencia/advertencia de temperatura de refrigerante del
motor alta *1 7-49


* Indicación de malfuncionamiento/indicador de malfuncionamiento de la
dirección asistida *1 7-49

* Indicación de advertencia/advertencia principal *1 7-53

Indicación de advertencia/advertencia de freno de mano eléctrico (EPB) *1 7-53


(Rojo) * Advertencia de demanda de operación del pedal de freno *1 Parpadeo
4-106
Dispositivo
acústico y
parpadeo
7-53

Advertencia de veri¿ cación del motor *1 7-53

* Indicación de advertencia/advertencia de transmisión automática *1 7-53

* Indicación de advertencia/advertencia de 4WD *1 7-53

4–56
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página

Advertencia del sistema de pretensores de cinturones de seguridad/bolsa de
aire *1 7-53

* Luz de aviso del sistema de control de la presión de los neumáticos *1 Parpadeo
7-53
Se enciende
7-61


(Ámbar/blanco) * Indicación de advertencia KEY Ámbar
7-53
Blanco
7-61


(Rojo) * Advertencia KEY *1 Se enciende
7-53
Parpadeo
7-61


(Ámbar) * Advertencia i-stop *1 7-53


(Ámbar)
* Indicación de advertencia/advertencia del sistema de control de luces de
carretera (HBC) *1 7-53

* Indicación de advertencia/advertencia de faros LED adaptativos (ALH) *1 7-53

* Indicación de advertencia de monitoreo de punto ciego (BSM) 7-53


(Ámbar) * Indicación de advertencia de alerta de atención de conductor (DAA) 7-53


(Ámbar)
* Indicación de advertencia de control de crucero de radar de Mazda (MRCC) 7-53

* Indicación de advertencia del control de crucero de radar de Mazda y de la
función Stop & Go (MRCC con función Stop & Go) 7-53


(Ámbar) * Indicación de advertencia del sistema de asistencia de mantenimiento de
carril (LAS) y el sistema de advertencia de abandono de carril (LDWS) 7-53

Advertencia de faros LED *1 7-53


(Ámbar)
* Indicación de advertencia/advertencia del sistema de ayuda inteligente para
el frenado/sistema de ayuda inteligente para el frenado en la ciudad (SBS/
SCBS)
*1 7-61

Indicación de advertencia/advertencia de nivel bajo de combustible 7-61

4–57
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página

* Advertencia de 120 km/h *1 7-61

Luz de aviso del cinturón de seguridad (Asiento delantero) 7-61


(Rojo) * Advertencia de cinturón de seguridad (Asiento trasero) 7-61


* Indicación de advertencia/luz de aviso de nivel bajo del líquido del
lavaparabrisas 7-61


* Indicación de advertencia de puerta mal cerrada 7-61


* Indicación de advertencia de compuerta trasera mal cerrada 7-61

* Luz de aviso de puerta mal cerrada 7-61
*1 La luz se enciende cuando el encendido se conecta para una veri¿ cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo por un técnico experto, le recomendamos un técnico autorizado Mazda.


Indicación/Indicadores
Estas luces se encienden o parpadean para noti¿ car al usuario el estado de funcionamiento
del sistema o un funcionamiento incorrecto del sistema.

Señal Indicador Página


(Verde) * Indicador de cinturón de seguridad (Asiento trasero) 2-27

* Indicador de desactivación del airbag del acompañante *1 2-71

4–58
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Indicador Página


(Verde) * Indicador KEY 4-6


(Verde) * Indicador i-stop 4-24

Indicador de seguridad *1 3-59


(Blanco/Ámbar) * Indicación de la alarma de velocidad del vehículo
(Sin visualizador
multinformación)
4-38
(Con
visualizador
multinformación)
4-49

* Indicación/indicador de llave *1 4-63

* Indicador de incandescencia *1 4-63

* Indicador/indicación de ¿ ltro de partículas Diesel *1 4-265


(Azul) * Indicador de temperatura baja de refrigerante del motor 4-63

Indicación de posición de cambio 4-70

Indicación/indicador de luz encendida 4-79

Indicador de luces de carretera Luces de
carretera y de
cruce
4-83
Destello de
faros
4-83

* Indicador de faro antiniebla delantero 4-86

* Indicador de faro antiniebla trasero 4-87
