MAZDA MODEL CX-5 2017 Manual del propietario (in Spanish)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2017Pages: 879, tamaño PDF: 19.34 MB
Page 21 of 879

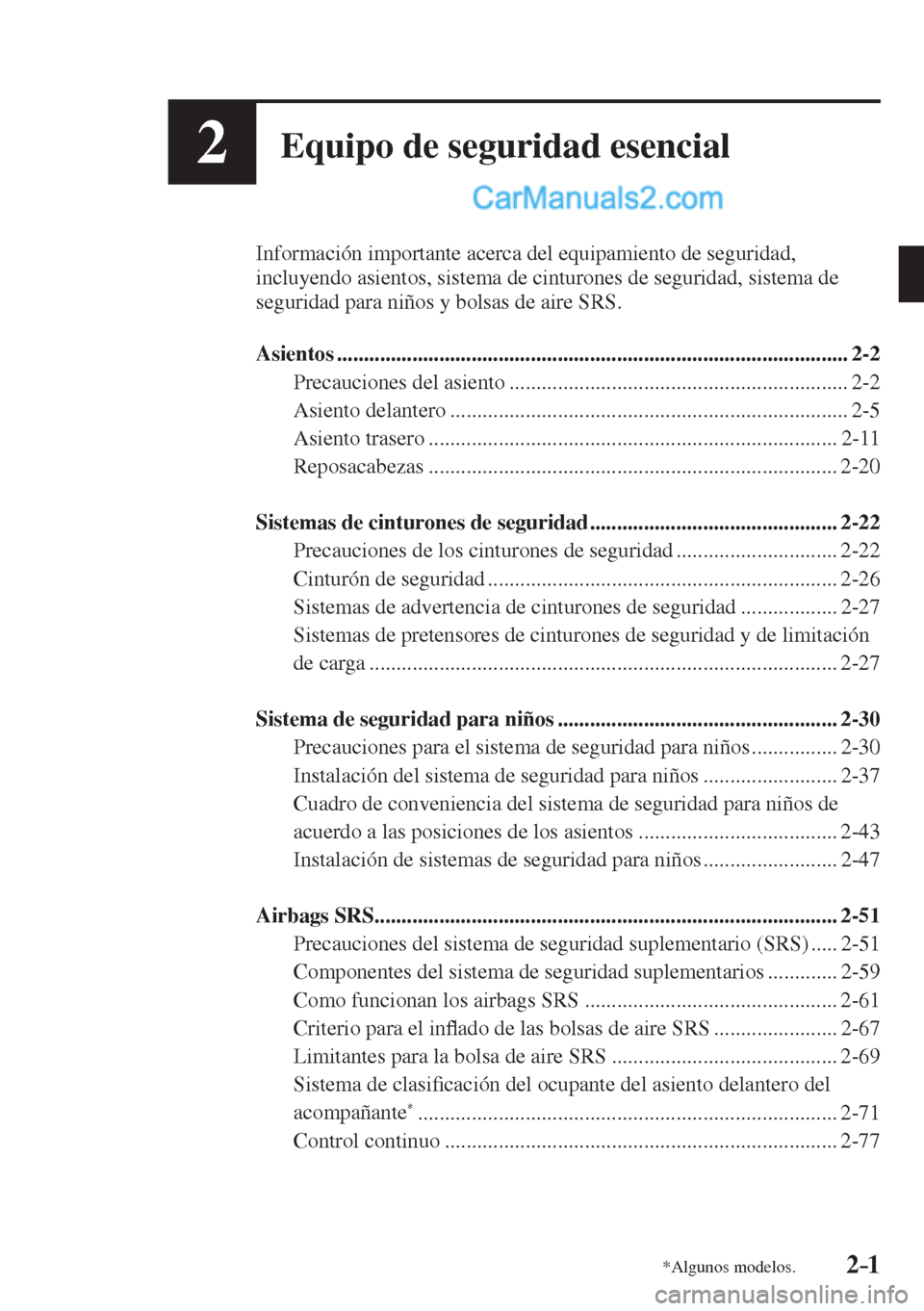

2–1*Algunos modelos.
2Equipo de seguridad esencial
Información importante acerca del equipamiento de seguridad,
incluyendo asientos, sistema de cinturones de seguridad, sistema de
seguridad para niños y bolsas de aire SRS.
Asientos ............................................................................................... 2-2
Precauciones del asiento ............................................................... 2-2
Asiento delantero .......................................................................... 2-5
Asiento trasero ............................................................................ 2-11
Reposacabezas ............................................................................ 2-20
Sistemas de cinturones de seguridad .............................................. 2-22
Precauciones de los cinturones de seguridad .............................. 2-22
Cinturón de seguridad ................................................................. 2-26
Sistemas de advertencia de cinturones de seguridad .................. 2-27
Sistemas de pretensores de cinturones de seguridad y de limitación
de carga ....................................................................................... 2-27
Sistema de seguridad para niños .................................................... 2-30
Precauciones para el sistema de seguridad para niños ................ 2-30
Instalación del sistema de seguridad para niños ......................... 2-37
Cuadro de conveniencia del sistema de seguridad para niños de
acuerdo a las posiciones de los asientos ..................................... 2-43
Instalación de sistemas de seguridad para niños ......................... 2-47
Airbags SRS ...................................................................................... 2-51
Precauciones del sistema de seguridad suplementario (SRS) ..... 2-51
Componentes del sistema de seguridad suplementarios ............. 2-59
Como funcionan los airbags SRS ............................................... 2-61
Criterio para el in À ado de las bolsas de aire SRS ....................... 2-67
Limitantes para la bolsa de aire SRS .......................................... 2-69
Sistema de clasi ¿ cación del ocupante del asiento delantero del
acompañante
* .............................................................................. 2-71
Control continuo ......................................................................... 2-77
Page 22 of 879
2–2
Equipo de seguridad esencial
Asientos
Precauciones del asiento
ADVERTENCIA
Asegúrese que los componentes ajustables del asiento se encuentren bloqueados en su
lugar:
Los asientos y respaldos ajustables que no estén bien asegurados son peligrosos. En
el caso de un choque o una parada brusca, el asiento o respaldo del asiento se podría
mover, causándole heridas. Asegúrese intentando deslizar el asiento hacia adelante y
atrás y sacudiendo el respaldo que los componentes ajustables del asiento se encuentren
bloqueados en su lugar.
Nunca deje que los niños ajusten un asiento:
Permitir que los niños ajusten un asiento es peligroso y puede resultar en heridas
graves si un niño se atrapa las manos o los pies con el asiento.
No conduzca con el respaldo sin trabar:
Todos los respaldos cumplen un papel importante en la protección dentro del vehículo.
Un respaldo sin trabar es muy peligroso pues puede hacer que un pasajero salga
despedido o se golpee y el equipaje podría también golpear a un ocupante en caso de
una frenada repentina o un choque, provocándole heridas graves. Después de ajustar
a su posición el respaldo del asiento en cualquier momento, incluso cuando no hay
ningún pasajero, sacuda el respaldo para asegurarse que ha quedado trabado en su
lugar.
Ajuste el asiento del conductor sólo cuando el vehículo está parado:
Ajustar el asiento del conductor mientras el vehículo está en movimiento es peligroso.
El conductor podría perder el control del vehículo y tener un accidente.
No modi ¿ que ni cambie los asientos delanteros:
Modi ¿ car o cambiar los asientos delanteros como al reponer el tapizado o a À ojar
cualquier perno es peligroso. Los asientos delanteros tienen componentes de las bolsas
de aire o esenciales para el sistema de seguridad suplementario. Esas modi ¿ caciones
pueden dañar el sistema de seguridad suplementario y pueden resultar en heridas
graves. Consulte a un técnico autorizado Mazda si fuera necesario desmontar o volver a
instalar los asientos delanteros.
Page 23 of 879
2–3
Equipo de seguridad esencial
Asientos
ADVERTENCIA
No conduzca con los asientos delanteros dañados:
Conducir con los asientos delanteros dañados, como los almohadones de asientos rotos
o dañados hasta el uretano, es peligroso. Un choque, incluso uno no lo su ¿ cientemente
fuerte como para in À ar las bolsas de aire, puede dañar los asientos delanteros que
tienen componentes de las bolsas de aire o esenciales para el sistema de seguridad
suplementario. Si sufriera otro choque, una bolsa de aire podría no in À arse, lo que
puede ocasionar heridas. Después de un choque siempre haga inspeccionar los asientos
delanteros, los pretensores de cinturones de seguridad delanteros y las bolsas de aire en
un técnico autorizado Mazda.
No conduzca con ninguno de los asientos delanteros reclinados:
Ir sentado con el respaldo inclinado con el vehículo en movimiento es peligroso porque
no se tiene toda la protección de los cinturones de seguridad. En caso de una frenada
brusca o un accidente, se puede deslizar debajo del cinturón de falda y sufrir heridas
internas serias. Para lograr el máximo de protección se debe viajar sentado con el
respaldo lo más derecho posible.
No coloque objetos como un almohadón entre el respaldo y su espalda:
Colocar un objeto como un almohadón entre el respaldo y su espalda es peligroso
debido a que Ud. no podrá mantener una postura de conducción segura y el cinturón
de seguridad no funcionará en toda su capacidad en caso de un choque, lo que puede
resultar en un accidente serio, heridas graves o muertes.
No coloque objetos debajo del asiento:
El objeto podría quedar atrapado y hacer que el asiento no se ¿ je con seguridad y
resultar en un accidente.
No amontone carga más arriba del respaldo de los asientos:
Amontonar equipaje u otras cargas por encima de los respaldos de los asientos es
peligroso. En caso de una frenada brusca o un accidente, los objetos pueden volar y
salir proyectados y golpear o lastimar a los pasajeros.
Asegúrese que el equipaje y carga están bien seguros antes de conducir:
No asegurar el equipaje y la carga mientras conduce es peligroso pues se puede mover
o aplastar en caso de una parada brusca o un choque y podría causarle heridas.
Page 24 of 879
2–4
Equipo de seguridad esencial
Asientos
ADVERTENCIA
Nunca deje que una persona se siente o se pare sobre un respaldo mientras el vehículo
está en movimiento:
Conducir con una persona sobre el respaldo plegado es peligroso. Permitir que un
niño viaje sentado sobre un respaldo plegado es muy peligroso. En el caso de una
frenada brusca o incluso un choque menor, un niño que no se encuentre en un asiento
adecuado o un sistema de seguridad para niños o no use el cinturón de seguridad
podría ser proyectado hacia adelante, atrás o incluso hacia afuera del vehículo
resultando en heridas serias o la muerte. El niño en el área de equipaje puede golpearse
con otros ocupantes y sufrir heridas serias.
PRECAUCIÓN
Cuando se use un asiento, tenga cuidado de no poner sus manos o dedos cerca de las
partes del asiento que estén en movimiento o en el adorno lateral para evitar heridas.
Cuando mueva los asientos, asegúrese que no haya ninguna carga en el área alrededor.
Si se atrapa la carga se podría dañar.
(Asiento manual) Al mover los asientos hacia delante y atrás o volver a colocar el respaldo inclinado en
su posición vertical, asegúrese de sostener el respaldo con la mano. Si no sostiene el
respaldo, el asiento se podría mover repentinamente y provocarle heridas.
NOTA
Al volver a colocar un asiento trasero en su posición original, ponga el cinturón de
seguridad en su posición normal. Veri ¿ que que el cinturón de seguridad puede ser
extraído y que se retrae.
(Asiento eléctrico) El ajuste eléctrico del almohadón funciona por medio de motores. Los motores se
pueden averiar si funcionan excesivamente por ello se debe evitar el uso continuo.
Evite el uso continuo del ajuste eléctrico estando el motor parado, para evitar que se
descargue la batería. El ajustador consume gran cantidad de energía.
No use el interruptor para hacer más de un ajuste a la vez.

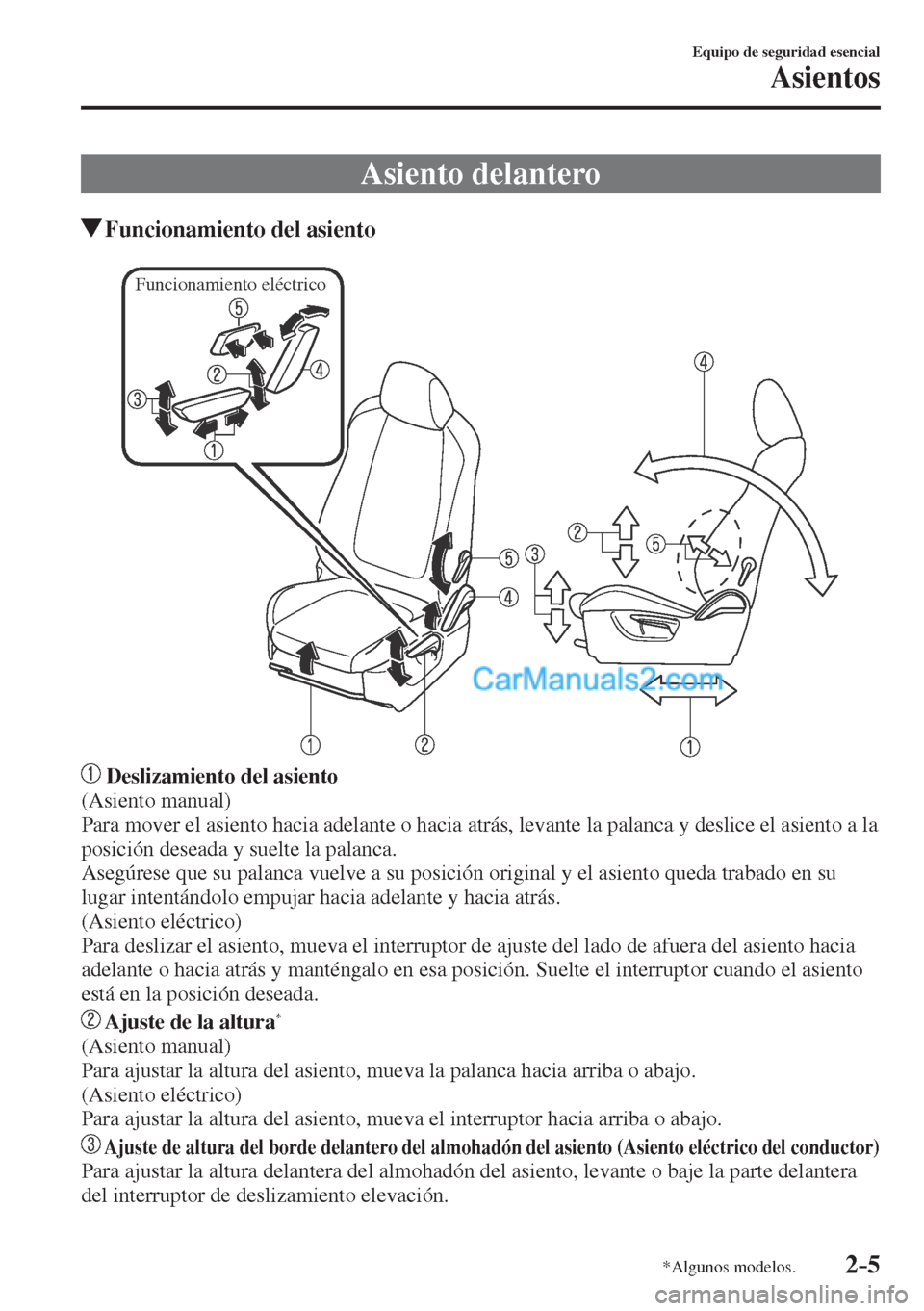

Page 25 of 879
2–5
Equipo de seguridad esencial
Asientos
*Algunos modelos.
Asiento delantero
Funcionamiento del asiento
Funcionamiento eléctrico
Deslizamiento del asiento
(Asiento manual)
Para mover el asiento hacia adelante o hacia atrás, levante la palanca y deslice el asiento a la
posición deseada y suelte la palanca.
Asegúrese que su palanca vuelve a su posición original y el asiento queda trabado en su
lugar intentándolo empujar hacia adelante y hacia atrás.
(Asiento eléctrico)
Para deslizar el asiento, mueva el interruptor de ajuste del lado de afuera del asiento hacia
adelante o hacia atrás y manténgalo en esa posición. Suelte el interruptor cuando el asiento
está en la posición deseada.
Ajuste de la altura *
(Asiento manual)
Para ajustar la altura del asiento, mueva la palanca hacia arriba o abajo.
(Asiento eléctrico)
Para ajustar la altura del asiento, mueva el interruptor hacia arriba o abajo.
Ajuste de altura del borde delantero del almohadón del asiento (Asiento eléctrico del conductor)
Para ajustar la altura delantera del almohadón del asiento, levante o baje la parte delantera
del interruptor de deslizamiento elevación.

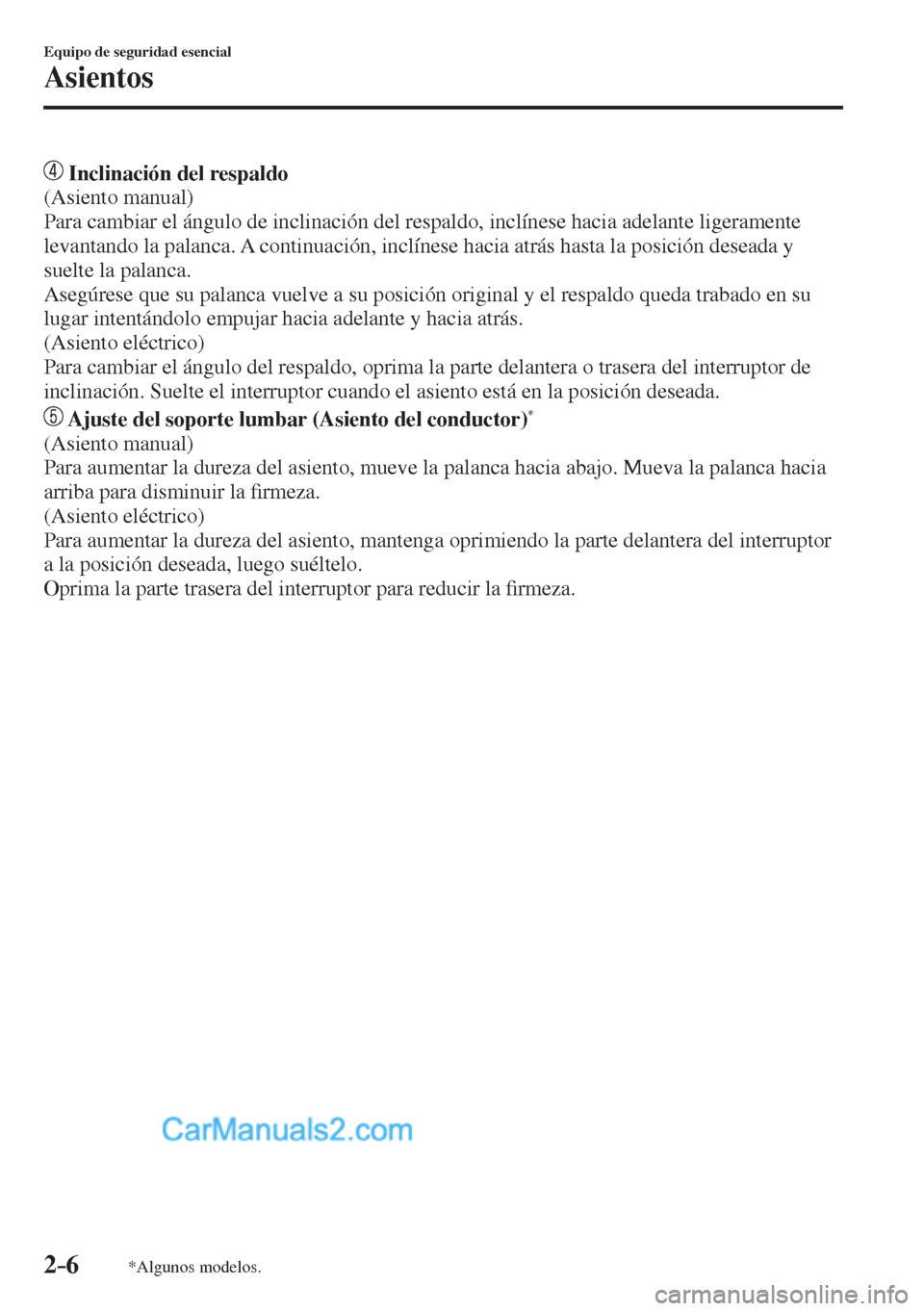

Page 26 of 879
2–6
Equipo de seguridad esencial
Asientos
*Algunos modelos.
Inclinación del respaldo
(Asiento manual)
Para cambiar el ángulo de inclinación del respaldo, inclínese hacia adelante ligeramente
levantando la palanca. A continuación, inclínese hacia atrás hasta la posición deseada y
suelte la palanca.
Asegúrese que su palanca vuelve a su posición original y el respaldo queda trabado en su
lugar intentándolo empujar hacia adelante y hacia atrás.
(Asiento eléctrico)
Para cambiar el ángulo del respaldo, oprima la parte delantera o trasera del interruptor de
inclinación. Suelte el interruptor cuando el asiento está en la posición deseada.
Ajuste del soporte lumbar (Asiento del conductor) *
(Asiento manual)
Para aumentar la dureza del asiento, mueve la palanca hacia abajo. Mueva la palanca hacia
arriba para disminuir la ¿ rmeza.
(Asiento eléctrico)
Para aumentar la dureza del asiento, mantenga oprimiendo la parte delantera del interruptor
a la posición deseada, luego suéltelo.
Oprima la parte trasera del interruptor para reducir la ¿ rmeza.

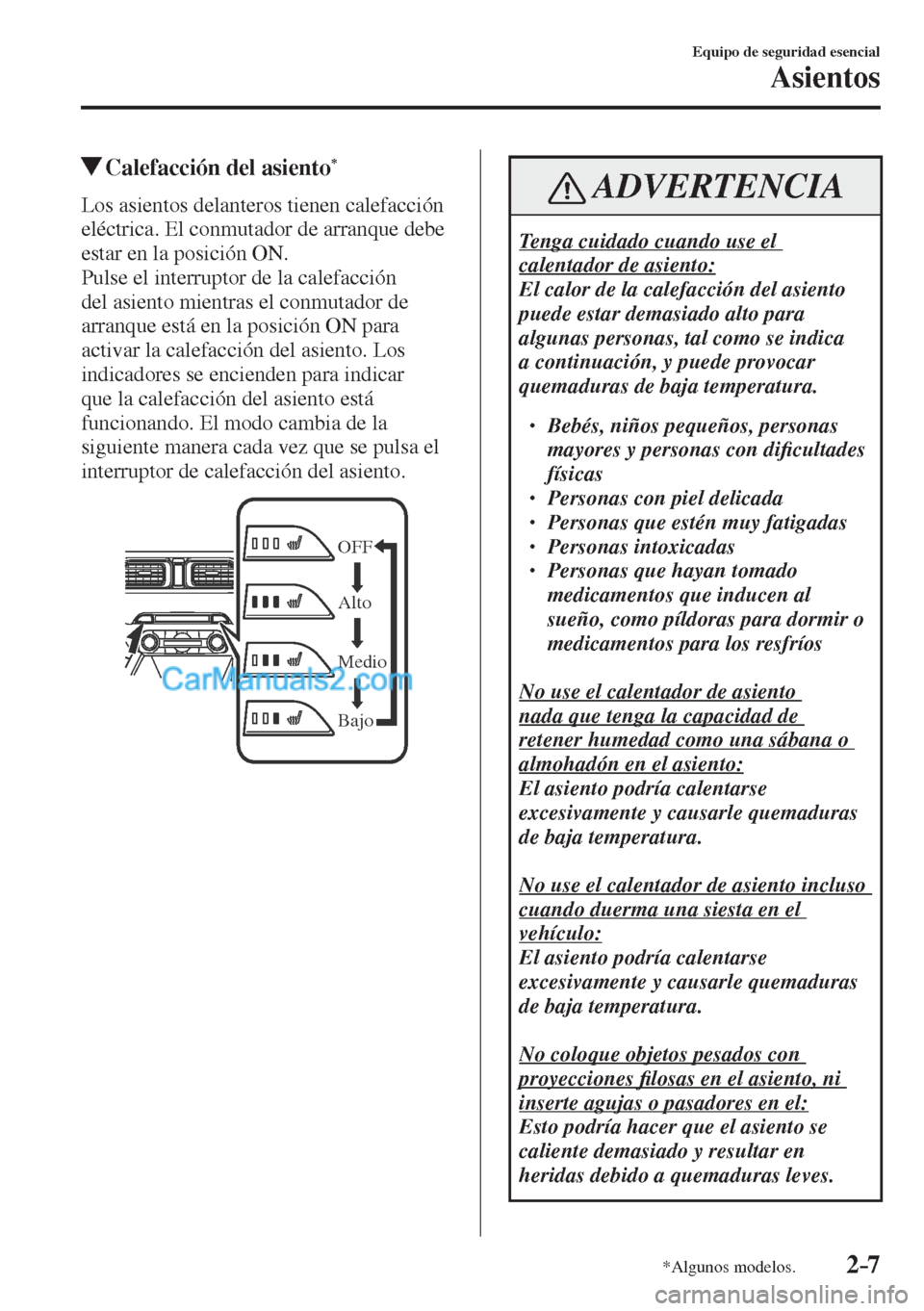

Page 27 of 879
2–7
Equipo de seguridad esencial
Asientos
*Algunos modelos.
Calefacción del asiento *
Los asientos delanteros tienen calefacción
eléctrica. El conmutador de arranque debe
estar en la posición ON.
Pulse el interruptor de la calefacción
del asiento mientras el conmutador de
arranque está en la posición ON para
activar la calefacción del asiento. Los
indicadores se encienden para indicar
que la calefacción del asiento está
funcionando. El modo cambia de la
siguiente manera cada vez que se pulsa el
interruptor de calefacción del asiento.
OFF
Alto
Medio
Bajo
ADVERTENCIA
Tenga cuidado cuando use el
calentador de asiento:
El calor de la calefacción del asiento
puede estar demasiado alto para
algunas personas, tal como se indica
a continuación, y puede provocar
quemaduras de baja temperatura.
Bebés, niños pequeños, personas
mayores y personas con di ¿ cultades
físicas
Personas con piel delicada
Personas que estén muy fatigadas
Personas intoxicadas
Personas que hayan tomado
medicamentos que inducen al
sueño, como píldoras para dormir o
medicamentos para los resfríos
No use el calentador de asiento
nada que tenga la capacidad de
retener humedad como una sábana o
almohadón en el asiento:
El asiento podría calentarse
excesivamente y causarle quemaduras
de baja temperatura.
No use el calentador de asiento incluso
cuando duerma una siesta en el
vehículo:
El asiento podría calentarse
excesivamente y causarle quemaduras
de baja temperatura.
No coloque objetos pesados con
proyecciones ¿ losas en el asiento, ni
inserte agujas o pasadores en el:
Esto podría hacer que el asiento se
caliente demasiado y resultar en
heridas debido a quemaduras leves.
Page 28 of 879
2–8
Equipo de seguridad esencial
Asientos
*Algunos modelos.
PRECAUCIÓN
No use solventes orgánicos para limpiar
el asiento. Podría dañar la super ¿ cie del
asiento y el calentador.
NOTA
Si el encendido está desconectado
mientras la calefacción del asiento
está funcionando (alta, media o
baja) y luego se vuelve a ON, la
calefacción del asiento funcionará
automáticamente a la temperatura
ajustada antes de desconectar el
encendido.
Use la calefacción del asiento cuando
el motor está funcionando. Dejar la
calefacción del asiento encendida
durante un largo tiempo con el motor
apagado puede hacer que la batería
se descargue.
La temperatura de la calefacción
del asiento no se puede ajustar más
de Alta, Media o Baja debido a
que la calefacción del asiento está
controlado por el termóstato.
Memoria de posición de
conducción *
La posición de conducción deseada se
puede recuperar después de programarla.
Se pueden programar las siguientes
posiciones de conducción.
Posición de asiento del conductor
(deslizamiento de asiento, ajuste de
altura, borde delantero del almohadón,
reclinación de asiento)
Consulte la sección Funcionamiento del
asiento en la página 2-5 .
Visualización de conducción activa
(posición de visualización, nivel de
brillo, información de visualización)
Consulte la sección Exhibición de
conducción activa en la página 4-50 .
PRECAUCIÓN
No coloque los dedos o las manos
alrededor del botón del asiento mientras
la función de memoria del asiento
esté funcionando. El asiento se mueve
automáticamente mientras la función de
memoria de asiento está funcionando y
se puede pellizcar y lastimar los dedos
o manos.
Page 29 of 879

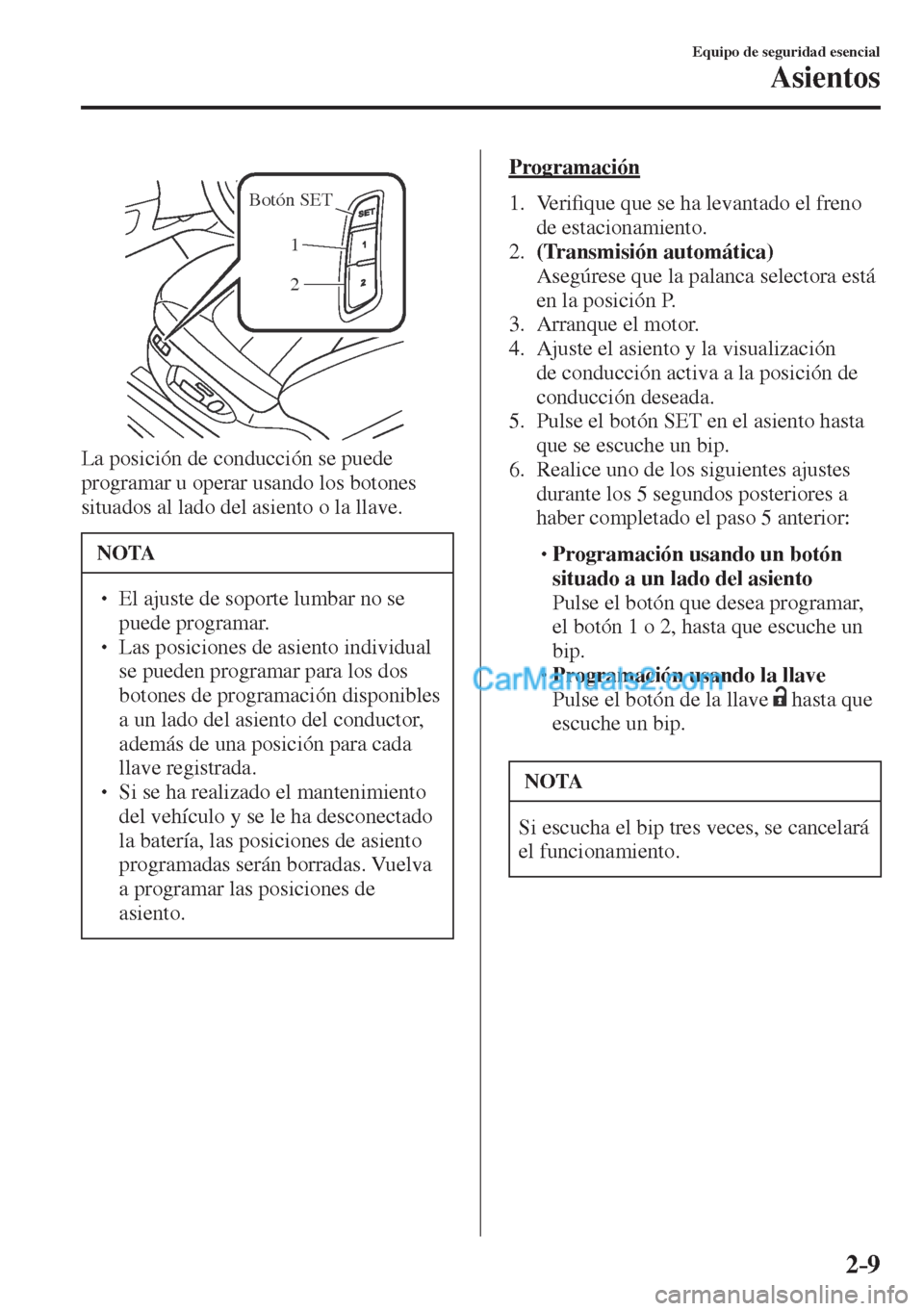

2–9
Equipo de seguridad esencial
Asientos
Botón SET
1
2
La posición de conducción se puede
programar u operar usando los botones
situados al lado del asiento o la llave.
NOTA
El ajuste de soporte lumbar no se
puede programar.
Las posiciones de asiento individual
se pueden programar para los dos
botones de programación disponibles
a un lado del asiento del conductor,
además de una posición para cada
llave registrada.
Si se ha realizado el mantenimiento
del vehículo y se le ha desconectado
la batería, las posiciones de asiento
programadas serán borradas. Vuelva
a programar las posiciones de
asiento.
Programación
1 . V e r i ¿ que que se ha levantado el freno
de estacionamiento.
2. (Transmisión automática)
Asegúrese que la palanca selectora está
en la posición P.
3. Arranque el motor.
4. Ajuste el asiento y la visualización
de conducción activa a la posición de
conducción deseada.
5. Pulse el botón SET en el asiento hasta
que se escuche un bip.
6. Realice uno de los siguientes ajustes
durante los 5 segundos posteriores a
haber completado el paso 5 anterior:
Programación usando un botón
situado a un lado del asiento
Pulse el botón que desea programar,
el botón 1 o 2, hasta que escuche un
bip.
Programación usando la llave
Pulse el botón de la llave hasta que
escuche un bip.
NOTA
Si escucha el bip tres veces, se cancelará
el funcionamiento.
Page 30 of 879
2–10
Equipo de seguridad esencial
Asientos
Para mover la posición de conducción a
la posición programada
(Usando un botón a un lado del asiento)
1 . V e r i ¿ que que se ha levantado el freno
de estacionamiento.
2. (Transmisión automática)
Asegúrese que la palanca selectora está
en la posición P.
3. Arranque el motor.
4. Pulse el botón de programación para
la posición de conducción que desea
recuperar (botón 1 o 2).
5. Se escucha un bip cuando se completa
el ajuste de posición de conducción.
NOTA
Si no se cambia el movimiento de
la posición de conducción, solo
escuchará el bip.
Se puede recuperar una posición
de asiento incluso con el motor
apagado.
En los siguientes casos se cancela el
ajuste de posición de conducción:
Cualquiera de los interruptores de
ajuste de asiento sean usados.
Se pulsa el botón SET .
Se oprima el botón de
programación 1 o 2.
Se usa el botón de la llave o el
botón
.
El vehículo se comienza a mover.
Se ajusta la visualización de
conducción activa. (Usando una llave programada)
1. Abra las puertas pulsando el interruptor
de petición o el botón de la llave
.
2. Después de abrir los seguros de las
puertas, el ajuste de posición del
asiento comienza 40 segundos de abrir
la puerta del conductor, y se escucha un
bip cuando termina la operación.
3. Veri ¿ que que se ha levantado el freno
de estacionamiento.
4. (Transmisión automática)
Asegúrese que la palanca selectora está
en la posición P.
5. Arranque el motor.
6. Comienza el ajuste de la visualización
de conducción activa.
NOTA
Si no se mueve la posición de
conducción, no se escuchará el bip.
En los siguientes casos se cancela el
ajuste de posición de conducción:
Cualquiera de los interruptores de
ajuste de asiento sean usados.
Se pulsa el botón SET .
Se oprima el botón de
programación 1 o 2.
Se usa el botón de la llave o el
botón
.
El vehículo se comienza a mover.
Se ajusta la visualización de
conducción activa.
