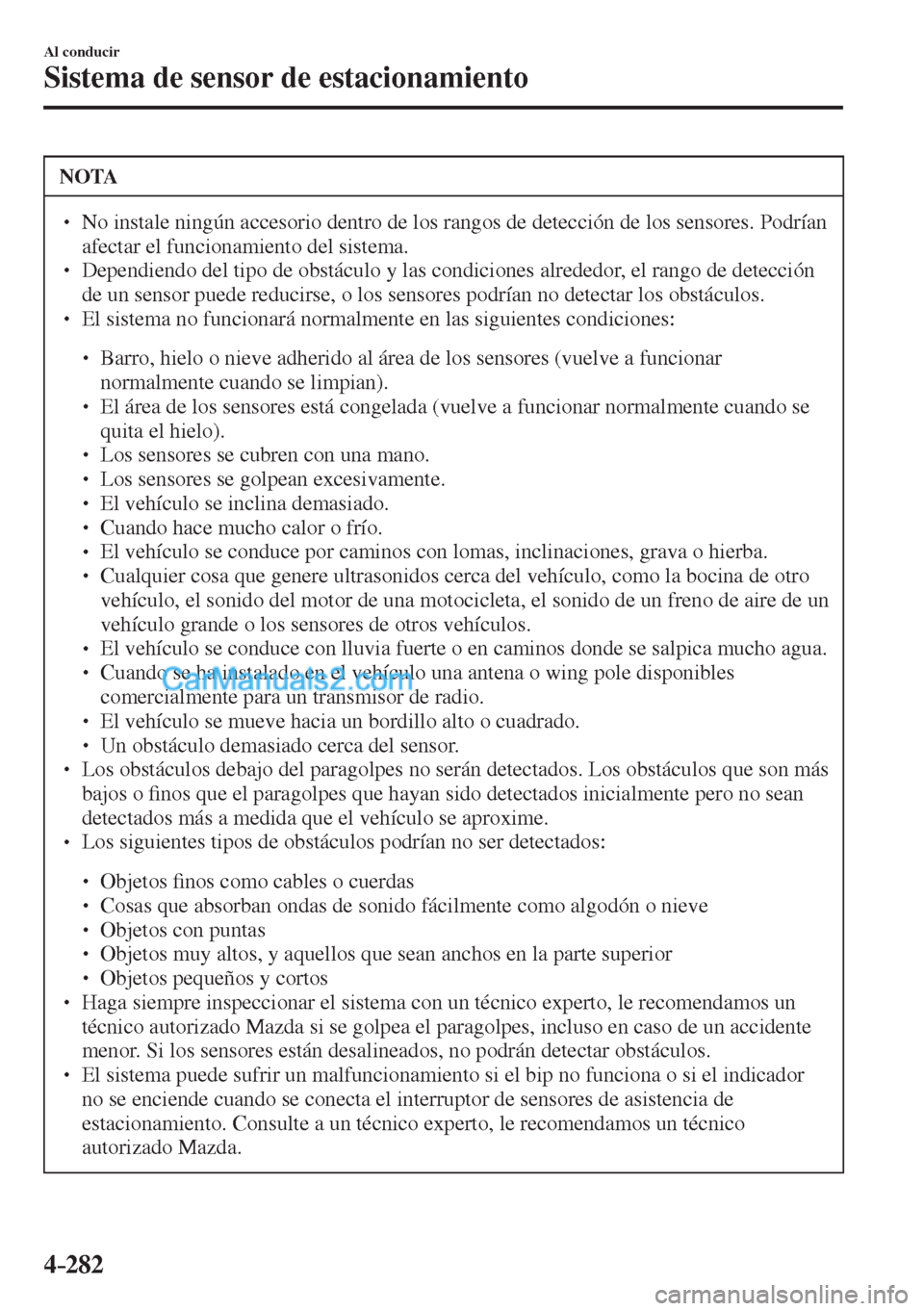

4–282
Al conducir
Sistema de sensor de estacionamiento
NOTA
  No instale ningún accesorio dentro de los rangos de detección de los sensores. Podrían
afectar el funcionamiento del sistema.
  Dependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección
de un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
  El sistema no funcionará normalmente en las siguientes condiciones:



 Barro, hielo o nieve adherido al área de los sensores (vuelve a funcionar
normalmente cuando se limpian).



 El área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).



 Los sensores se cubren con una mano.



 Los sensores se golpean excesivamente.



 El vehículo se inclina demasiado.



 Cuando hace mucho calor o frío.



 El vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.



 Cualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de un
vehículo grande o los sensores de otros vehículos.



 El vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho agua.



 Cuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.



 El vehículo se mueve hacia un bordillo alto o cuadrado.



 Un obstáculo demasiado cerca del sensor.

 Los obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son más
bajos o ¿ nos que el paragolpes que hayan sido detectados inicialmente pero no sean
detectados más a medida que el vehículo se aproxime.
  Los siguientes tipos de obstáculos podrían no ser detectados:



 Objetos ¿ nos como cables o cuerdas



 Cosas que absorban ondas de sonido fácilmente como algodón o nieve



 Objetos con puntas



 Objetos muy altos, y aquellos que sean anchos en la parte superior



 Objetos pequeños y cortos

 Haga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
  El sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador
no se enciende cuando se conecta el interruptor de sensores de asistencia de
estacionamiento. Consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.

4–283
Al conducir
Sistema de sensor de estacionamiento
NOTA
  El sistema puede sufrir un malfuncionamiento si se escucha el bip que indica un
malfuncionamiento del sistema y el indicador destella. Consulte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
  El bip que indica un malfuncionamiento del sistema podría no escucharse si la
temperatura ambiente es extremadamente fría, o si se adhiere barro, hielo o nieve al
área de los sensores. Retire cualquier material extraño del área de los sensores.
  Cuando instala un gancho de remolque, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Rango de detección de sensores
Los sensores detectan obstáculos dentro del siguiente rango.


Rango de detección de
sensor delantero
Ran
go de detección de sensor de esquina delanteraRango de detección de sensor trasero Rango de detección de sensor
de esquina trasera
B
A
D
CA: Aprox. 50 cm
B: Aprox. 50 cm
C: Aprox. 100 cm
D: Aprox. 150 cm

4–284
Al conducir
Sistema de sensor de estacionamiento
Funcionamiento del sistema de sensores de ayuda al estacionamiento
Cuando se oprime el interruptor de sensor de estacionamiento con el encendido en ON, el
zumbador suena y se enciende el indicador.
Cuando el encendido está en ON con el sensor de estacionamiento activado, se enciende el
indicador.
Oprima el interruptor otra vez para detener el funcionamiento.

Indicador visual

Condiciones de funcionamiento
El sistema de sensor de estacionamiento se puede usar cuando se cumplen todas las
siguientes condiciones:



 El encendido está en la posición ON.



 El interruptor del sensor de estacionamiento está conectado.
NOTA

 (Vehículo con transmisión automática)  El indicador de detección y el zumbador de los sensores delanteros/sensores de esquina
delanteros no funcionan cuando la palanca selectora se encuentra en la posición P.
  El indicador de detección y el sonido del zumbador no se activan cuando se aplica el
freno de mano.

4–285
Al conducir
Sistema de sensor de estacionamiento
Indicación de detección de obstrucción
Se indica la posición de un sensor que ha detectado una obstrucción. El medidor se enciende
en diferentes áreas dependiendo de la distancia a una obstrucción detectada por el sensor.
A medida que el vehículo se acerca a una obstrucción, se enciende la zona en el medidor
más cercana al vehículo.


Medidor de sensor de
esquina izquierda
delanteraMedidor de sensor
de esquina derecha
delantera
Medidor de sensor
de esquina derecha
trasera Medidor de sensor
de esquina
izquierda traseraMedidor de sensor
delantero
Medidor de sensor
trasero

NOTA
El indicador de detección puede cambiar entre con y sin visualización.
Consulte la sección Características de personalización en la página 9-13 .

4–286
Al conducir
Sistema de sensor de estacionamiento
Noti¿ cación de problema de sistema
Si ocurre uno de los problemas indicados en el cuadro, el conductor será noti¿ cado del
problema dependiendo del tipo de sistema tal como se indica.

Indicador de detección Solución
Desconexión

El sistema puede tener un malfuncionamiento.
Haga inspeccionar su vehículo por un técnico
experto, le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Malfuncionamiento
de sistema
El sistema puede tener un malfuncionamiento.
Haga inspeccionar su vehículo por un técnico
experto, le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Hielo/suciedad

Podría haberse ensuciado el área del sensor
correspondiente a la indicación de detección de
obstrucción mostrada. Si el sistema no se recupera,
hágalo inspeccionar en un técnico experto, le
recomendamos un técnico autorizado Mazda.

4–287
Al conducir
Sistema de sensor de estacionamiento
Advertencia sonora de sensor de estacionamiento
El pitido suena de la siguiente manera mientras el sistema está funcionando.

Sensor delantero, sensor trasero
Área de
detección de
distancia Distancia entre vehículo y obstáculo
Pitido *1
Sensor delantero Sensor trasero
Distancia más
lejana Aprox. 100—60 cm

Aprox. 150—60 cm
Sonido
intermitente lento
Distancia lejana Aprox. 60—45 cm

Aprox. 60—45 cm
Sonido
intermitente medio
Distancia media Aprox. 45—35 cm

Aprox. 45—35 cm
Sonido
intermitente rápido
Distancia
cercana Dentro de aprox. 35 cm

Dentro de aprox. 35 cm
Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.

4–288
Al conducir
Sistema de sensor de estacionamiento
Sensor de esquina delantera, sensor de esquina trasera
Área de detección de
distancia Distancia entre vehículo y obstáculo
Pitido *1
Sensor de esquina delantero/trasero
Distancia lejana Aprox. 50—38 cm

Sonido intermitente medio
Distancia media Aprox. 38—25 cm

Sonido intermitente rápido
Distancia cercana A menos de aprox. 25 cm

Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.


NOTA
Si se detecta una obstrucción en una zona durante 6 segundos o más, dejará de escucharse
el sonido (excepto para una zona de distancia cercana). Si la misma obstrucción se detecta
en otra zona, se escuchará el sonido correspondiente.

4–289
Al conducir
Sistema de sensor de estacionamiento
Cuando el indicador de advertencia/advertencia sonora se activa
El sistema noti¿ ca al conductor de una anormalidad mediante la activación del bip y el
indicador.

Indicador/Bip Como veri¿ car
El bip no se escuchará. El sistema puede tener un malfuncionamiento. Haga inspeccionar su vehículo
por un técnico experto, le recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
El sonido intermitente del
zumbador se escucha cinco
veces. Retire cualquier material extraño del área de los sensores. Si el sistema no
se recupera, hágalo inspeccionar en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Se exhibe continuamente un
determinado indicador de
detección de obstrucción. Consulte la sección Indicación de detección de obstrucción en la página 4-285 .

5–16
Características interiores
Climatizador
Descongelado y desempañado del
parabrisas
Pulse el interruptor del desempañador de
parabrisas.
En esta posición, se selecciona
automáticamente la posición de aire del
exterior, y se enciende automáticamente el
acondicionador de aire. El acondicionador
de aire dirigirá el aire sin humedad al
parabrisas y las ventanillas laterales en la
página 5-6 .
El À ujo de aire aumentará.
ADVERTENCIA
Coloque el control de temperatura a la
posición de calor o templado al usar la
posición de desempañado :
Si se usa la posición
con el control
de temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
NOTA
Use el dial de control de temperatura
para aumentar la temperatura del À ujo
de aire y desempañe el vidrio más
rápidamente.
Sensor de luz solar/temperatura
interior
Sensor de luz solar
No coloque objetos en el sensor de luz
solar. De lo contrario, la temperatura
interior podría no ajustarse correctamente.

Sensor de luz solar

Sensor de temperatura interior
No cubra el sensor de temperatura interior.
De lo contrario, la temperatura interior
podría no ajustarse correctamente.

Sensor de temperatura interior

6–33
Mantenimiento y cuidados
Mantenimiento del propietario
Lubricación de la
carrocería
Todas las partes móviles de la carrocería,
como las cerraduras y bisagras de puertas
o el capó se deben lubricar cada vez que
se cambia el aceite de motor. En tiempo
frío, use lubricante anticongelante para las
cerraduras.

Se debe asegurar que el seguro secundario
del capó impide que el capó se abra al
soltar el seguro principal.
Hojas del limpiador
PRECAUCIÓN
  Las ceras comerciales aplicadas
en los lavaderos automáticos de
automóviles afectan la capacidad
de los limpiadores de limpiar los
vidrios.
  Para no dañar las hojas de los
limpiadores, no use gasolina,
queroseno, diluyente, u otros
solventes en o próximo a las hojas de
los mismos.
  Con la palanca de limpiaparabrisas
en la posición AUTO y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:



 Si se toca el parabrisas encima del
sensor de lluvia.



 Si el parabrisas encima del sensor
de lluvia se limpia con un paño.



 Si se golpea el parabrisas con una
mano u otro objeto.



 Si el sensor de lluvia se golpea
desde adentro del vehículo con una
mano u otro objeto.
  Tenga cuidado de no pellizcarse las
manos o los dedos pues se podría
herir o dañar los limpiadores. Cuando
lave o realice el mantenimiento del
vehículo asegúrese que la palanca del
limpiador está en la posición OFF.
