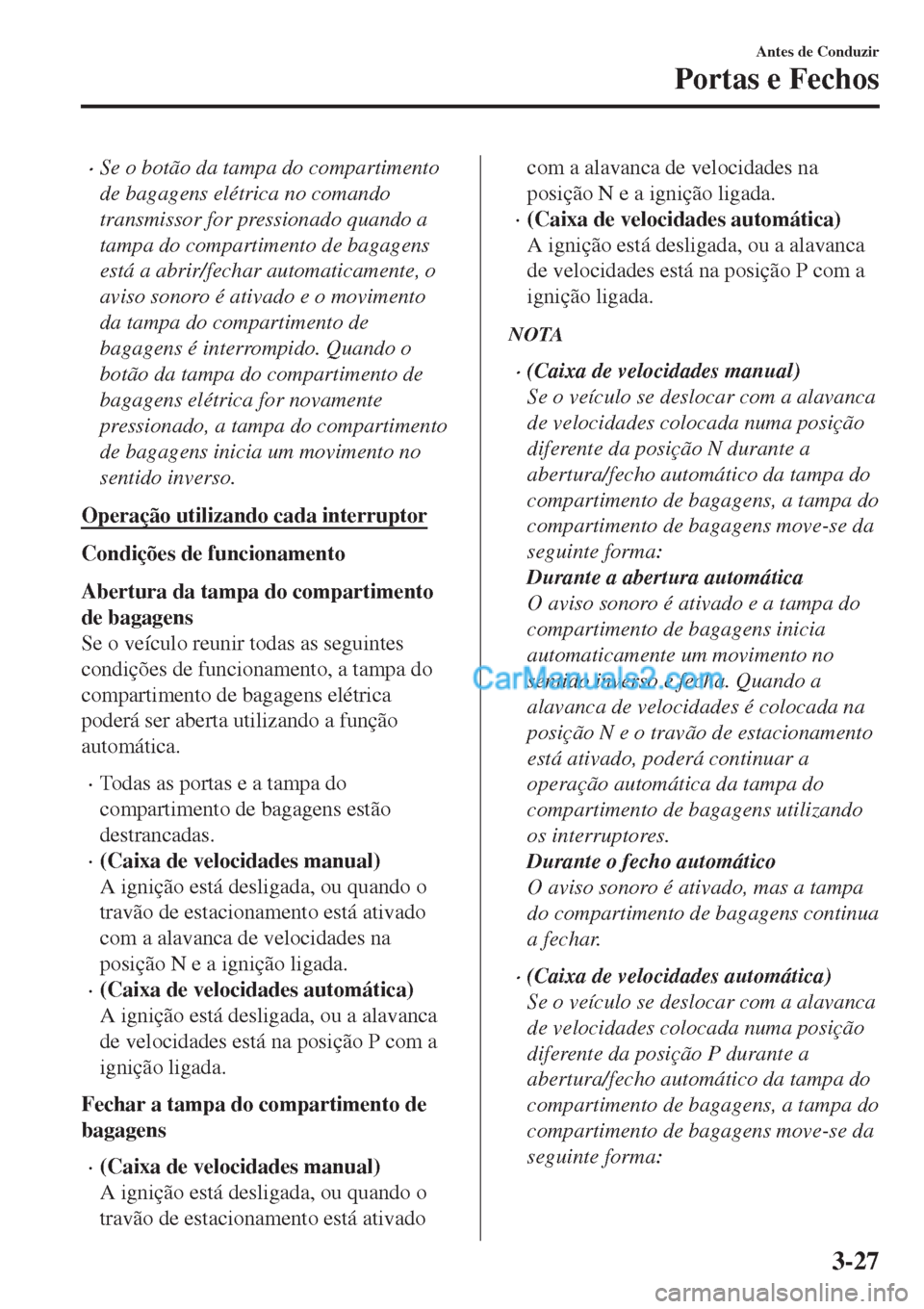

•Se o botão da tampa do compartimento
de bagagens elétrica no comando
transmissor for pressionado quando a
tampa do compartimento de bagagens
está a abrir/fechar automaticamente, o
aviso sonoro é ativado e o movimento
da tampa do compartimento de
bagagens é interrompido. Quando o
botão da tampa do compartimento de
bagagens elétrica for novamente
pressionado, a tampa do compartimento
de bagagens inicia um movimento no
sentido inverso.
Operação utilizando cada interruptor
Condições de funcionamento
Abertura da tampa do compartimento
de bagagens
Se o veículo reunir todas as seguintes
condições de funcionamento, a tampa do
compartimento de bagagens elétrica
poderá ser aberta utilizando a função
automática.
•Todas as portas e a tampa do
compartimento de bagagens estão
destrancadas.
•(Caixa de velocidades manual)
A ignição está desligada, ou quando o
travão de estacionamento está ativado
com a alavanca de velocidades na
posição N e a ignição ligada.
•(Caixa de velocidades automática)
A ignição está desligada, ou a alavanca
de velocidades está na posição P com a
ignição ligada.
Fechar a tampa do compartimento de
bagagens
•(Caixa de velocidades manual)
A ignição está desligada, ou quando o
travão de estacionamento está ativado
com a alavanca de velocidades na
posição N e a ignição ligada.
•(Caixa de velocidades automática)
A ignição está desligada, ou a alavanca
de velocidades está na posição P com a
ignição ligada.
NOTA
•(Caixa de velocidades manual)
Se o veículo se deslocar com a alavanca
de velocidades colocada numa posição
diferente da posição N durante a
abertura/fecho automático da tampa do
compartimento de bagagens, a tampa do
compartimento de bagagens move-se da
seguinte forma:
Durante a abertura automática
O aviso sonoro é ativado e a tampa do
compartimento de bagagens inicia
automaticamente um movimento no
sentido inverso e fecha. Quando a
alavanca de velocidades é colocada na
posição N e o travão de estacionamento
está ativado, poderá continuar a
operação automática da tampa do
compartimento de bagagens utilizando
os interruptores.
Durante o fecho automático
O aviso sonoro é ativado, mas a tampa
do compartimento de bagagens continua
a fechar.
•(Caixa de velocidades automática)
Se o veículo se deslocar com a alavanca
de velocidades colocada numa posição
diferente da posição P durante a
abertura/fecho automático da tampa do
compartimento de bagagens, a tampa do
compartimento de bagagens move-se da
seguinte forma:
Antes de Conduzir
Portas e Fechos
3-27

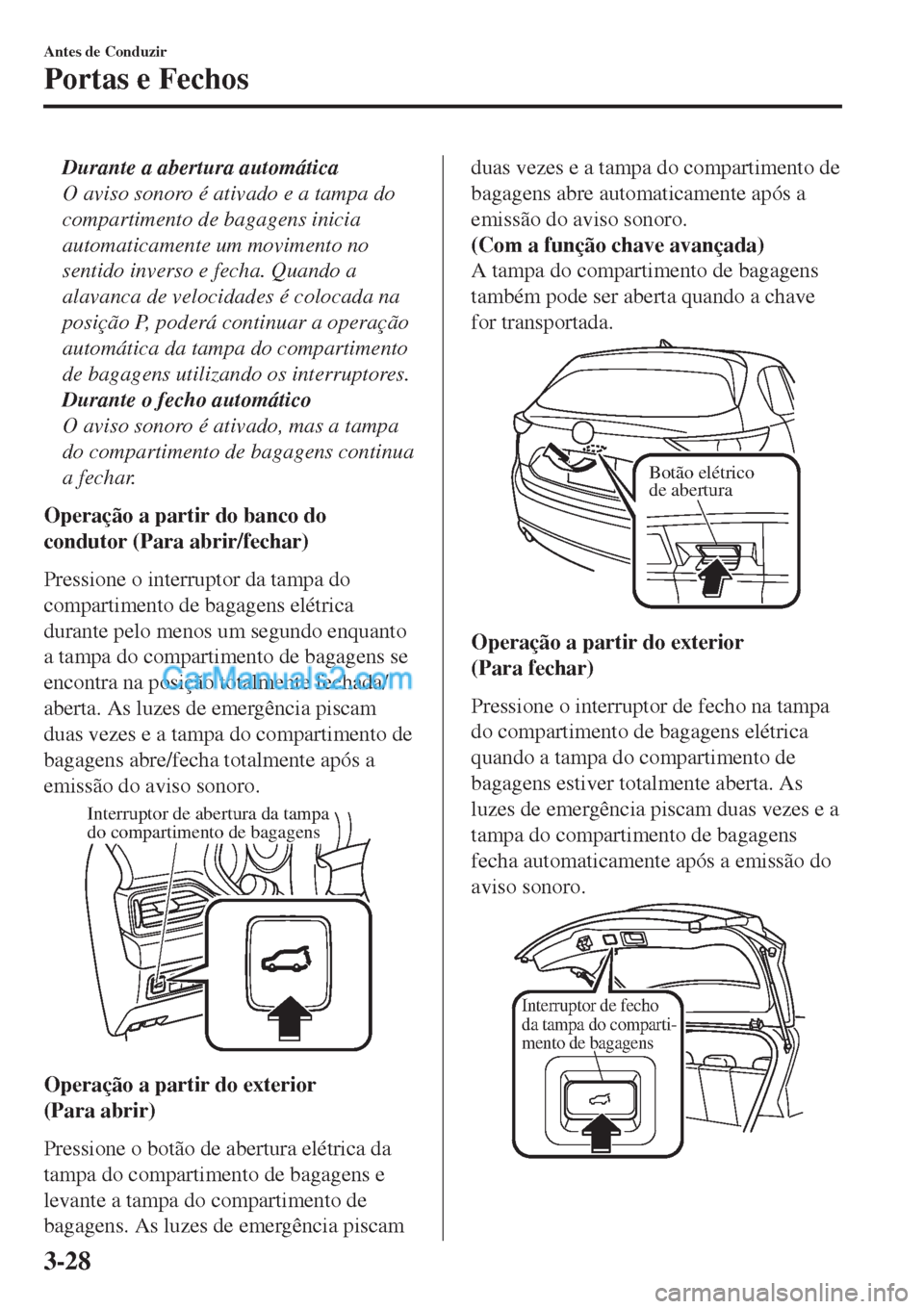

Durante a abertura automática
O aviso sonoro é ativado e a tampa do
compartimento de bagagens inicia
automaticamente um movimento no
sentido inverso e fecha. Quando a
alavanca de velocidades é colocada na
posição P, poderá continuar a operação
automática da tampa do compartimento
de bagagens utilizando os interruptores.
Durante o fecho automático
O aviso sonoro é ativado, mas a tampa
do compartimento de bagagens continua
a fechar.
Operação a partir do banco do
condutor (Para abrir/fechar)
Pressione o interruptor da tampa do
compartimento de bagagens elétrica
durante pelo menos um segundo enquanto
a tampa do compartimento de bagagens se
encontra na posição totalmente fechada/
aberta. As luzes de emergência piscam
duas vezes e a tampa do compartimento de
bagagens abre/fecha totalmente após a
emissão do aviso sonoro.
Interruptor de abertura da tampa
do compartimento de bagagens
Operação a partir do exterior
(Para abrir)
Pressione o botão de abertura elétrica da
tampa do compartimento de bagagens e
levante a tampa do compartimento de
bagagens. As luzes de emergência piscam
duas vezes e a tampa do compartimento de
bagagens abre automaticamente após a
emissão do aviso sonoro.
(Com a função chave avançada)
A tampa do compartimento de bagagens
também pode ser aberta quando a chave
for transportada.
Botão elétrico
de abertura
Operação a partir do exterior
(Para fechar)
Pressione o interruptor de fecho na tampa
do compartimento de bagagens elétrica
quando a tampa do compartimento de
bagagens estiver totalmente aberta. As
luzes de emergência piscam duas vezes e a
tampa do compartimento de bagagens
fecha automaticamente após a emissão do
aviso sonoro.
Interruptor de fecho
da tampa do comparti-
mento de bagagens
Antes de Conduzir
Portas e Fechos
3-28

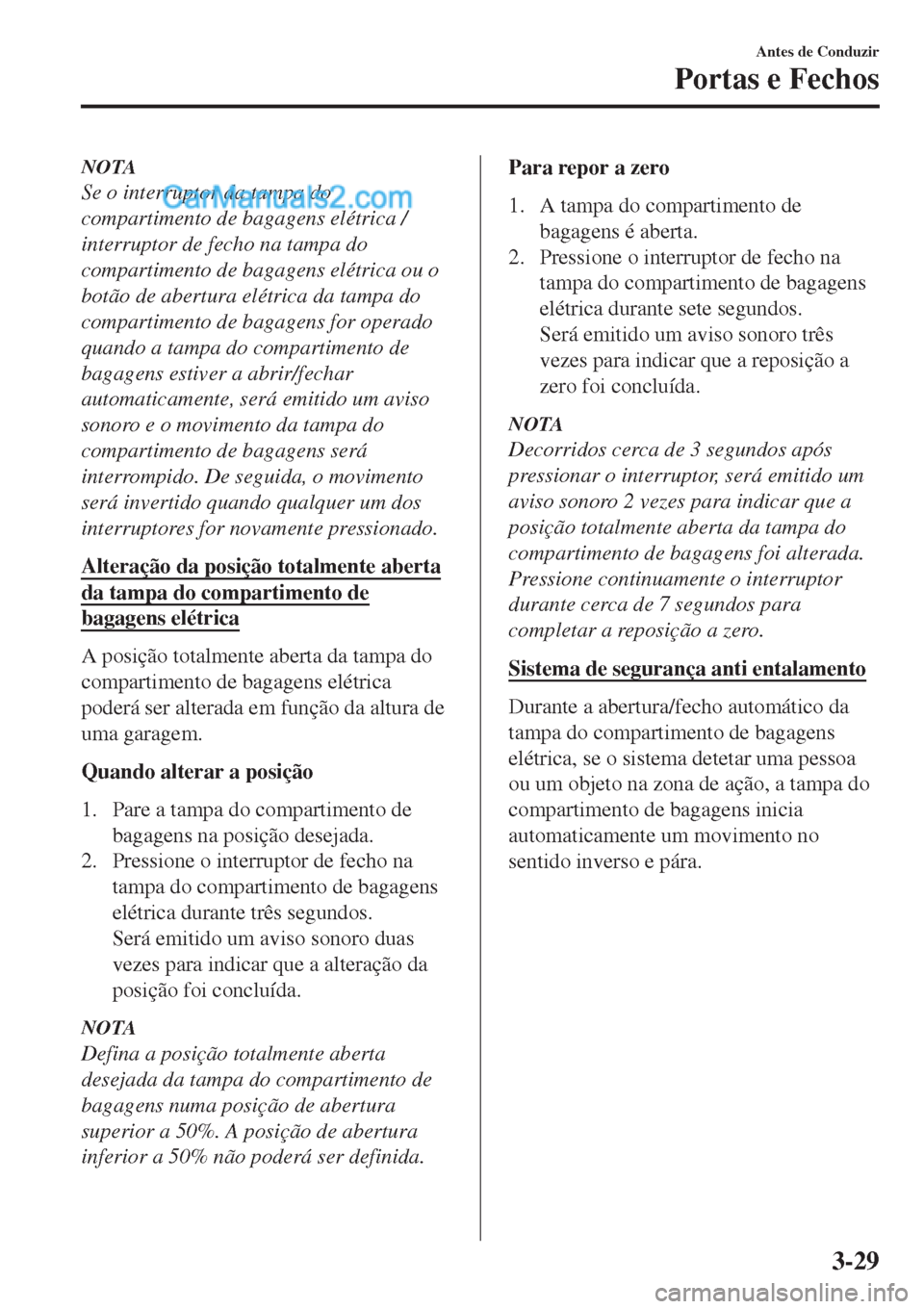

NOTA
Se o interruptor da tampa do
compartimento de bagagens elétrica /
interruptor de fecho na tampa do
compartimento de bagagens elétrica ou o
botão de abertura elétrica da tampa do
compartimento de bagagens for operado
quando a tampa do compartimento de
bagagens estiver a abrir/fechar
automaticamente, será emitido um aviso
sonoro e o movimento da tampa do
compartimento de bagagens será
interrompido. De seguida, o movimento
será invertido quando qualquer um dos
interruptores for novamente pressionado.
Alteração da posição totalmente aberta
da tampa do compartimento de
bagagens elétrica
A posição totalmente aberta da tampa do
compartimento de bagagens elétrica
poderá ser alterada em função da altura de
uma garagem.
Quando alterar a posição
1. Pare a tampa do compartimento de
bagagens na posição desejada.
2. Pressione o interruptor de fecho na
tampa do compartimento de bagagens
elétrica durante três segundos.
Será emitido um aviso sonoro duas
vezes para indicar que a alteração da
posição foi concluída.
NOTA
Defina a posição totalmente aberta
desejada da tampa do compartimento de
bagagens numa posição de abertura
superior a 50%. A posição de abertura
inferior a 50% não poderá ser definida.
Para repor a zero
1. A tampa do compartimento de
bagagens é aberta.
2. Pressione o interruptor de fecho na
tampa do compartimento de bagagens
elétrica durante sete segundos.
Será emitido um aviso sonoro três
vezes para indicar que a reposição a
zero foi concluída.
NOTA
Decorridos cerca de 3 segundos após
pressionar o interruptor, será emitido um
aviso sonoro 2 vezes para indicar que a
posição totalmente aberta da tampa do
compartimento de bagagens foi alterada.
Pressione continuamente o interruptor
durante cerca de 7 segundos para
completar a reposição a zero.
Sistema de segurança anti entalamento
Durante a abertura/fecho automático da
tampa do compartimento de bagagens
elétrica, se o sistema detetar uma pessoa
ou um objeto na zona de ação, a tampa do
compartimento de bagagens inicia
automaticamente um movimento no
sentido inverso e pára.
Antes de Conduzir
Portas e Fechos
3-29

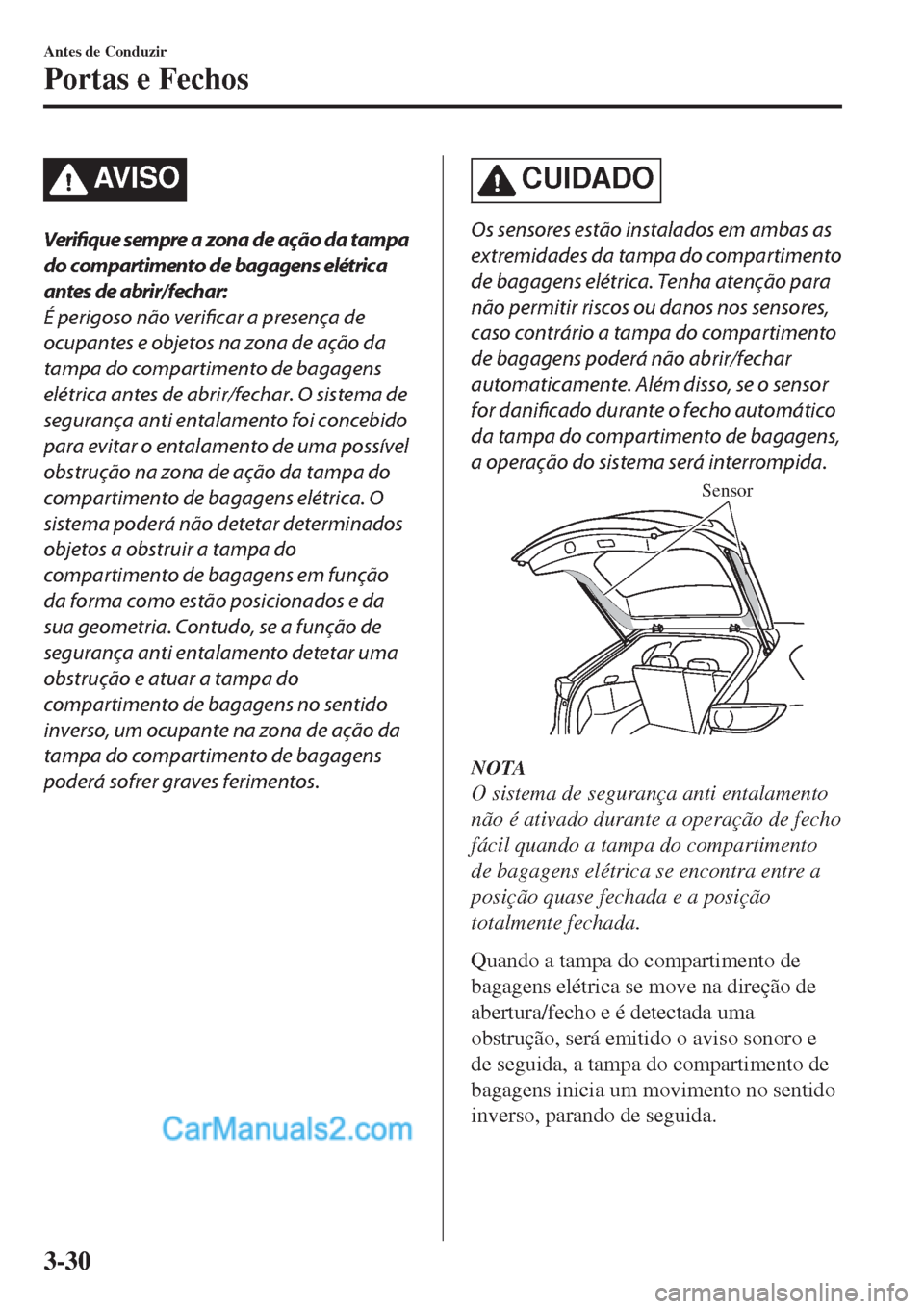

AV I S O
Verifique sempre a zona de ação da tampa
do compartimento de bagagens elétrica
antes de abrir/ fechar:
É perigoso não verificar a presença de
ocupantes e objetos na zona de ação da
tampa do compartimento de bagagens
elétrica antes de abrir/fechar. O sistema de
segurança anti entalamento foi concebido
para evitar o entalamento de uma possível
obstrução na zona de ação da tampa do
compartimento de bagagens elétrica. O
sistema poderá não detetar determinados
objetos a obstruir a tampa do
compartimento de bagagens em função
da forma como estão posicionados e da
sua geometria. Contudo, se a função de
segurança anti entalamento detetar uma
obstrução e atuar a tampa do
compartimento de bagagens no sentido
inverso, um ocupante na zona de ação da
tampa do compartimento de bagagens
poderá sofrer graves ferimentos.
CUIDADO
Os sensores estão instalados em ambas as
extremidades da tampa do compartimento
de bagagens elétrica. Tenha atenção para
não permitir riscos ou danos nos sensores,
caso contrário a tampa do compartimento
de bagagens poderá não abrir/fechar
automaticamente. Além disso, se o sensor
for danificado durante o fecho automático
da tampa do compartimento de bagagens,
a operação do sistema será interrompida.
Sensor
NOTA
O sistema de segurança anti entalamento
não é ativado durante a operação de fecho
fácil quando a tampa do compartimento
de bagagens elétrica se encontra entre a
posição quase fechada e a posição
totalmente fechada.
Quando a tampa do compartimento de
bagagens elétrica se move na direção de
abertura/fecho e é detectada uma
obstrução, será emitido o aviso sonoro e
de seguida, a tampa do compartimento de
bagagens inicia um movimento no sentido
inverso, parando de seguida.
Antes de Conduzir
Portas e Fechos
3-30

Fecho fácil da tampa do compartimento
de bagagens
O sistema Fecho Fácil fecha totalmente a
tampa do compartimento de bagagens e de
forma automática a partir da posição quase
fechada.
Este sistema também opera quando a
tampa do compartimento de bagagens é
fechada manualmente.
AV I S O
Quando fechar a tampa do
compartimento de bagagens, mantenha
sempre as mãos e os dedos afastados:
É perigoso colocar as mãos ou os dedos na
tampa do compartimento de bagagens,
pois a tampa do compartimento de
bagagens fecha automaticamente a partir
da posição quase fechada e poderá causar
o entalamento e ferimentos nas mãos e
nos dedos.
NOTA
•Se o interruptor de abertura elétrica da
tampa do compartimento de bagagens
for pressionado durante a operação da
função Fecho Fácil, a tampa do
compartimento de bagagens poderá
abrir.
•Se a tampa do compartimento de
bagagens for aberta/fechada
repetidamente durante um curto período
de tempo, a função Fecho Fácil poderá
não operar. Aguarde cerca de 2
segundos e de seguida tente novamente.
â–¼Cobertura do Compartimento de
Bagagens
*
Cobertura do Compartimento de
Bagagens
Utilize a cobertura do compartimento de
bagagens para cobrir a carga ou a
bagagem. A cobertura do compartimento
de bagagens pode ser arrumada debaixo da
placa do piso do compartimento de
bagagens.
AV I S O
Não coloque objetos sobre a cobertura:
É perigoso colocar bagagem ou objetos
sobre a cobertura do compartimento de
bagagens. Os objetos podem tornar-se
projéteis durante travagens bruscas ou em
caso de colisão, podendo ferir os
ocupantes do veículo.
CUIDADO
Verifique se a cobertura do compartimento
de bagagens está
fixa corretamente. Caso
contrário, poderá soltar-se
inesperadamente e provocar ferimentos.
NOTA
•Se tentar abrir a tampa do
compartimento de bagagens em
condições de baixa temperatura com a
cobertura montada, o amortecedor
poderá não funcionar normalmente,
dificultando a subida da tampa do
compartimento de bagagens. A tampa
do compartimento de bagagens pode ser
aberta mais facilmente em condições de
baixa temperatura se a cobertura não
estiver montada.
Antes de Conduzir
Portas e Fechos
*Alguns modelos.3-31

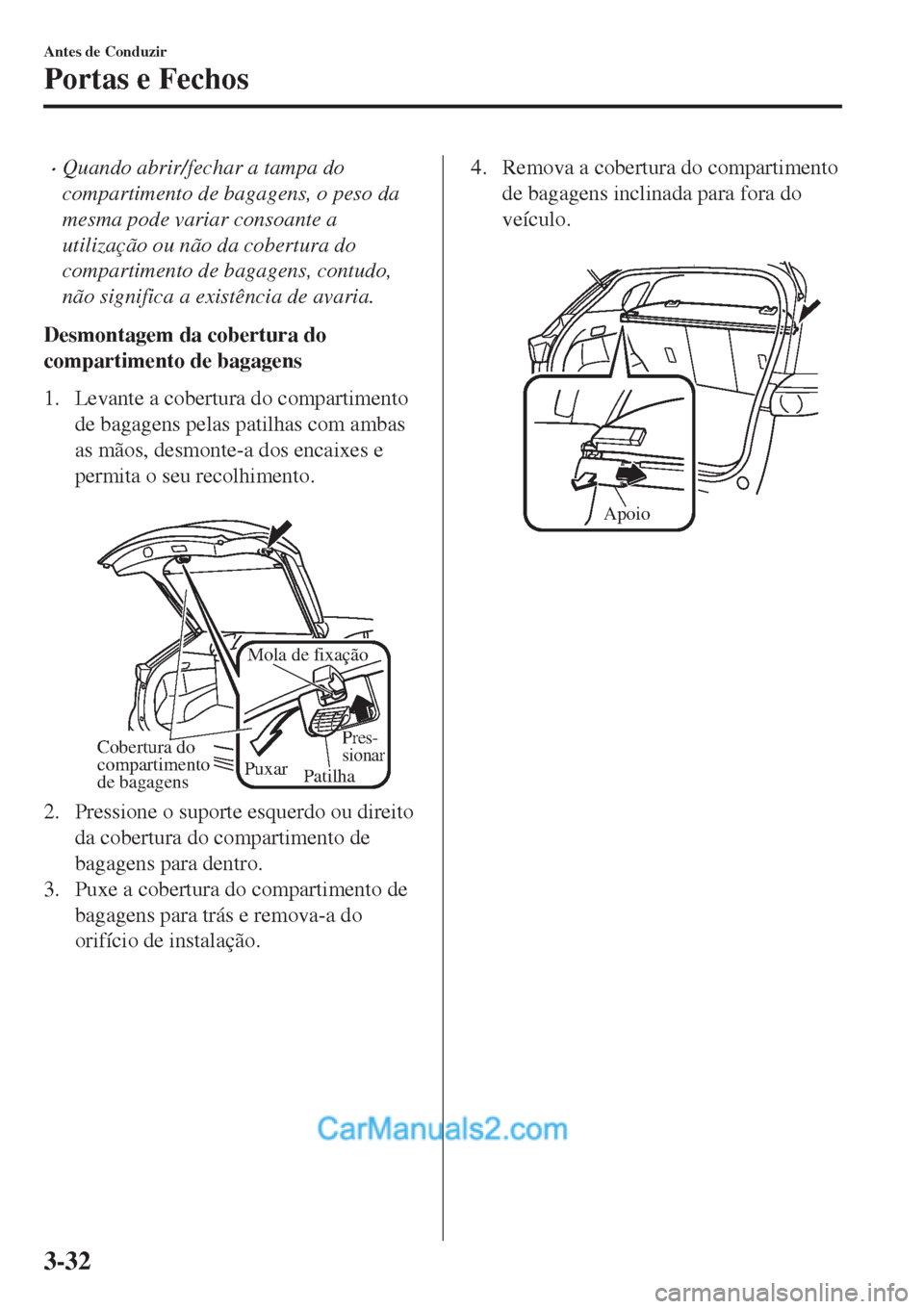

•Quando abrir/fechar a tampa do
compartimento de bagagens, o peso da
mesma pode variar consoante a
utilização ou não da cobertura do
compartimento de bagagens, contudo,
não significa a existência de avaria.
Desmontagem da cobertura do
compartimento de bagagens
1. Levante a cobertura do compartimento
de bagagens pelas patilhas com ambas
as mãos, desmonte-a dos encaixes e
permita o seu recolhimento.

Mola de fixação
Pres-
sionar
Patilha Puxar Cobertura do
compartimento
de bagagens
2. Pressione o suporte esquerdo ou direito
da cobertura do compartimento de
bagagens para dentro.
3. Puxe a cobertura do compartimento de
bagagens para trás e remova-a do
orifício de instalação.
4. Remova a cobertura do compartimento
de bagagens inclinada para fora do
veículo.

Apoio
Antes de Conduzir
Portas e Fechos
3-32

Armazenamento da cobertura*
1. Remova a cobertura do compartimento
de bagagens.
2. Abra a placa do piso do compartimento
de bagagens utilizando a presilha.

Placa do piso do comparti-
mento de bagagens
Correia
3. Remova as placas laterais em ambos os
lados do compartimento de bagagens
utilizando as presilhas.

Placa lateralCorreia
4. Arrume a cobertura do compartimento
de bagagens com a patilha virada para
baixo.

Patilha
5. Feche a placa do piso do
compartimento de bagagens.
6. Recoloque as placas laterais e feche a
placa do piso do compartimento de
bagagens.
Montagem da cobertura
Inverta o procedimento de desmontagem.
Antes de Conduzir
Portas e Fechos
*Alguns modelos.3-33

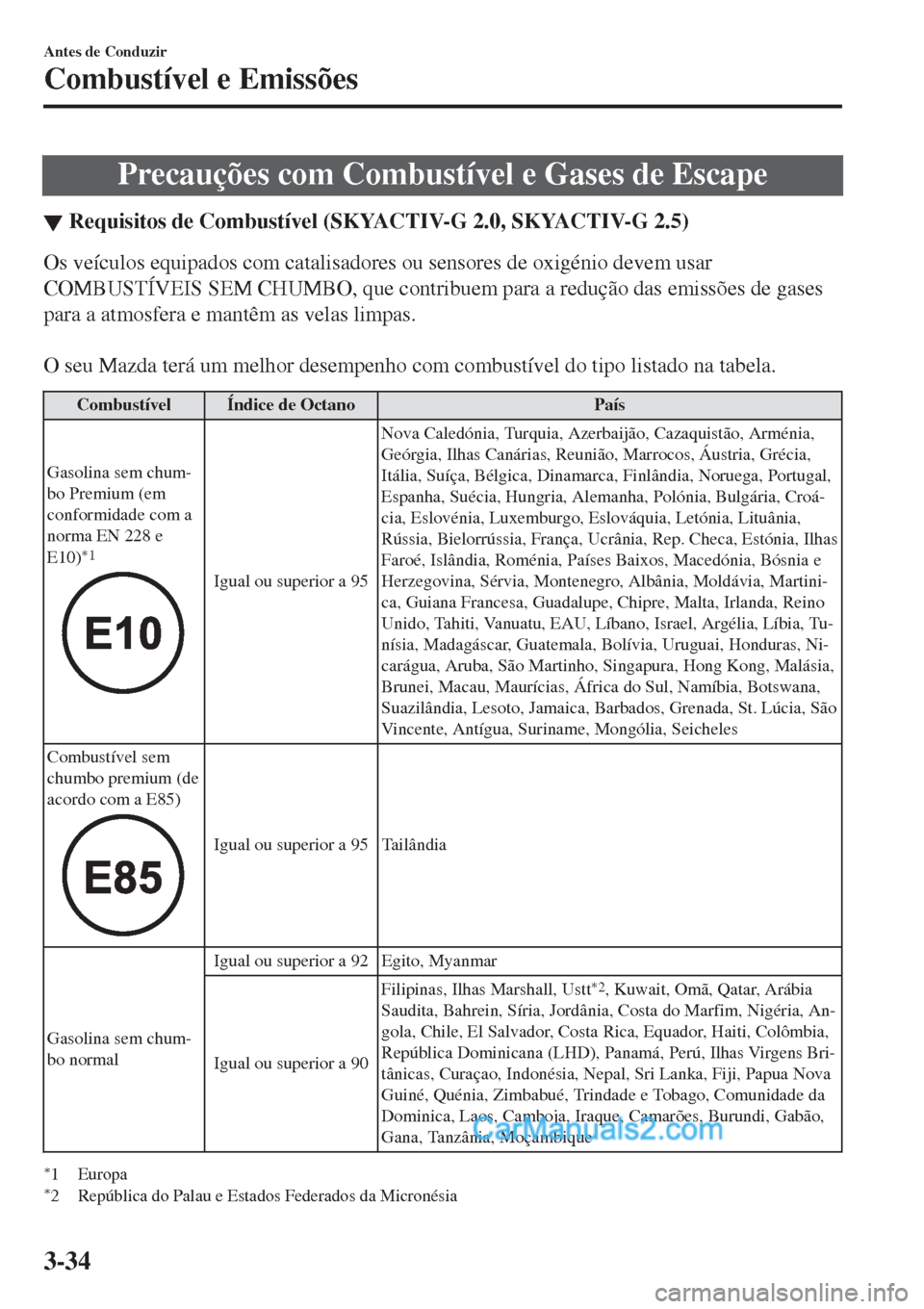

Precauções com Combustível e Gases de Escape
â–¼Requisitos de Combust

A utilização de uma gasolina com índice de octano inferior pode causar a perda de
eficiência do sistema de controlo de emissões, podendo provocar, também, a detonação do
motor e graves danos no mesmo.

CUIDADO
¾UTILIZE APENAS GASOLINA SEM CHUMBO.
A gasolina com chumbo é prejudicial ao catalisador e aos sensores de oxigénio e dá origem
a avarias e à deterioração do sistema de controlo de emissões.
¾A utilização de combustível E10 com conteúdo de 10% de etanol na Europa é segura para o
seu veículo. Poderão ocorrer danos no seu veículo se for utilizado combustível com
conteúdo de etanol superior ao recomendado.
¾Nunca acrescente aditivos no sistema de combustível, caso contrário o sistema de controlo
de emissões poderá ser danificado. Para mais informações, consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
NOTA
(Combustível sem chumbo premium (de acordo com a E85))
Para manter uma boa capacidade de arranque e boas prestações do motor, devem ser
observados os seguintes pontos.
•É recomendado o reabastecimento com o mesmo tipo de combustível.
•Adicione pelo menos 16 L de combustível aquando do reabastecimento.
•Conduza o veículo durante pelo menos 10 km após o reabastecimento para permitir que o
sistema de controlo do motor detete rigorosamente a concentração de etanol.
▼Requisitos de Combustível (SKYACTIV-D 2.2)
O veículo terá um melhor desempenho com combustível diesel de especificação EN590 ou
equivalente.
CUIDADO
¾Nunca utilize combustível com
especificação diferente de EN590 ou equivalente no seu
veículo. A utilização de gasolina ou parafina em motores diesel irá provocar danos no
motor.
Antes de Conduzir
Combustível e Emissões
3-35

¾Nunca adicione aditivos ao combustível. Caso contrário, poderão ocorrer danos no sistema
de controlo de emissões. Para mais informações, consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
NOTA
Ao reabastecer, acrescente sempre, pelo menos, 10 L de combustível.
Antes de Conduzir
Combustível e Emissões
3-36
