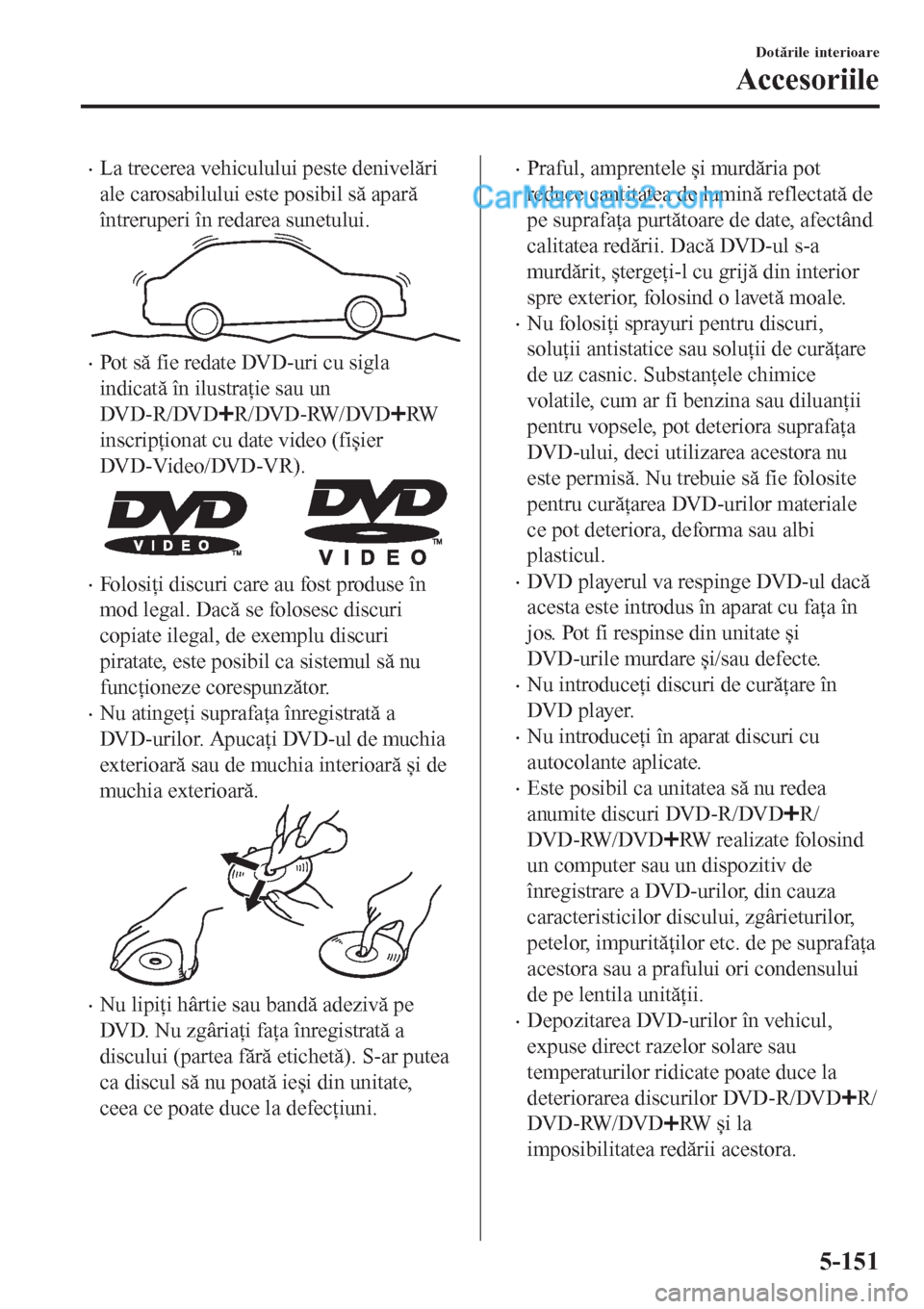

•La trecerea vehiculului peste denivelări
ale carosabilului este posibil să apară
întreruperi în redarea sunetului.
•Pot să fie redate DVD-uri cu sigla
indicată în ilustraţie sau un
DV D- R/ DV D
R/DVD-RW/DVDRW
inscripţionat cu date video (fișier
DVD-Video/DVD-VR).
•Folosiţi discuri care au fost produse în
mod legal. Dacă se folosesc discuri
copiate ilegal, de exemplu discuri
piratate, este posibil ca sistemul să nu
funcţioneze corespunzător.
•Nu atingeţi suprafaţa înregistrată a
DVD-urilor. Apucaţi DVD-ul de muchia
exterioară sau de muchia interioară și de
muchia exterioară.
•Nu lipiţi hârtie sau bandă adezivă pe
DVD. Nu zgâriaţi faţa înregistrată a
discului (partea fără etichetă). S-ar putea
ca discul să nu poată ieși din unitate,
ceea ce poate duce la defecţiuni.
•Praful, amprentele și murdăria pot
reduce cantitatea de lumină reflectată de
pe suprafaţa purtătoare de date, afectând
calitatea redării. Dacă DVD-ul s-a
murdărit, ștergeţi-l cu grijă din interior
spre exterior, folosind o lavetă moale.
•Nu folosiţi sprayuri pentru discuri,
soluţii antistatice sau soluţii de curăţare
de uz casnic. Substanţele chimice
volatile, cum ar fi benzina sau diluanţii
pentru vopsele, pot deteriora suprafaţa
DVD-ului, deci utilizarea acestora nu
este permisă. Nu trebuie să fie folosite
pentru curăţarea DVD-urilor materiale
ce pot deteriora, deforma sau albi
plasticul.
•DVD playerul va respinge DVD-ul dacă
acesta este introdus în aparat cu faţa în
jos. Pot fi respinse din unitate și
DVD-urile murdare și/sau defecte.
•Nu introduceţi discuri de curăţare în
DVD p layer.
•Nu introduceţi în aparat discuri cu
autocolante aplicate.
•Este posibil ca unitatea să nu redea
anumite discuri DVD-R/DVD
R/
DVD-RW/DVD
RW realizate folosind
un computer sau un dispozitiv de
înregistrare a DVD-urilor, din cauza
caracteristicilor discului, zgârieturilor,
petelor, impurităţilor etc. de pe suprafaţa
acestora sau a prafului ori condensului
de pe lentila unităţii.
•Depozitarea DVD-urilor în vehicul,
expuse direct razelor solare sau
temperaturilor ridicate poate duce la
deteriorarea discurilor DVD-R/DVD
R/
DVD-RW/DVD
RW ș i l a
imposibilitatea redării acestora.
Dotările interioare
Accesoriile
5-151

NOTĂ
•Se poate ca redarea să nu fie posibilă în
funcţie de tipul și starea memoriei USB,
chiar dacă fișierul audio respectă
standardul de mai sus.
•Un fișier WMA/AAC protejat prin
drepturi de autor nu poate fi redat pe
acest aparat.
•(Tipul B)
Dacă un nume de fișier din memoria
USB este prea lung, ar putea să ducă la
probleme în utilizare, precum
imposibilitatea de a reda melodia.
(Se recomandă: cel mult 80 de
caractere)
•Ordinea datelor muzică stocate pe acest
dispozitiv este posibil să difere de
ordinea de redare.
•Pentru a preveni pierderea sau
deteriorarea datelor stocate, vă
recomandăm să creaţi copii de
siguranţă ale datelor.
•Dacă un dispozitiv depășește valoarea
maximă a curentului electric de 1.000
mA, este posibil să nu funcţioneze și să
nu se încarce atunci când este conectat.
•Nu scoateţi dispozitivul USB atunci
când este în modul USB (scoateţi-l
numai în modul radio FM/AM sau CD).
•Dispozitivul nu va funcţiona dacă datele
sunt protejate prin parolă.
Este posibil ca fișierele
MP3/WMA/AAC/OGG
*1 scrise cu alte
specificaţii decât cele indicate să nu fie
redate normal sau ca denumirile fișierelor/
directoarelor să nu fie afișate corect.
*1Tip B
▼Sugestii privind folosirea iPod
Acest aparat este compatibil cu redarea
fișierelor de muzică înregistrate pe un
iPod.

∗iPod este o marcă înregistrată a Apple
Inc. în Statele Unite și în alte ţări.
Este posibil ca dispozitivul iPod să nu fie
compatibil în funcţie de model sau de
versiunea sistemului de operare. În acest
caz, este afișat un mesaj de eroare.
AT E N
IE
¾Deconectaţi dispozitivul iPod atunci
când nu îl folosiţi. Deoarece iPod nu este
proiect să reziste la
modificări mari de
temperatură în interiorul cabinei, ar
putea
fi deteriorat sau bateria sa ar
putea fi deteriorată din cauza
temperaturii excesive sau a umidităţii din
interiorul cabinei dacă este lăsat în
vehicul.
¾Dacă datele se pierd în timp ce
dispozitivul iPod este conectat la aparat,
Mazda nu poate garanta recuperarea
datelor pierdute.
¾Dacă bateria dispozitivului iPod este
deteriorată, acesta nu va putea
fi
reîncărcat și este posibil ca redarea să nu
se mai realizeze atunci când este
conectat la aparat.
¾Aveţi grijă să nu prindeţi cablul de
conectare al dispozitivului iPod la
deschiderea/închiderea consolei
centrale.
¾Pentru detalii privind folosirea
dispozitivului iPod, consultaţi manualul
de utilizare al acestuia.
Dotările interioare
Accesoriile
5-154

▼Agăţătoarele pentru haine din spate
AVERTISMENT
Nu agăţaţi obiecte grele sau ascuţite de
mânerele de sus
și agăţătoarele pentru
haine:
Agăţarea obiectelor grele sau ascuţite
precum un
umeraș de mânerele de sus sau
agăţătoarele pentru haine este periculoasă
deoarece acestea pot zbura
și lovi
ocupantul habitaclului dacă un airbag tip
cortină este
declanșat, ceea ce poate duce
la vătămări grave sau deces.
Agăţaţi întotdeauna hainele de
agăţătoarele pentru haine și mânerele de
sus fără umerașe.
Agățătoare pentru haine
Scrumiera detașabilă*
Scrumiera detașabilă poate fi fixată și
folosită în oricare din suporturile pentru
pahare din faţă.
AVERTISMENT
Utilizaţi scrumiera din spate numai când
aceasta este
fixată la locul său
și
asiguraţi-vă că este complet introdusă în
locașul respectiv.
Este periculos să utilizaţi o scrumieră
scoasă de la locul său sau care nu este
complet introdusă. Ţigările ar putea să se
miște în scrumieră sau să cadă din ea,
provocând un incendiu. În plus, mucurile
de ţigări nu se sting complet nici atunci
când capacul scrumierei este închis.
AT E N
IE
Nu folosiţi scrumiera pentru resturi. Aţi
putea provoca un incendiu.
Pentru a folosi scrumiera, introduceţi-o
direct în suportul pentru pahare.
Pentru scoaterea scrumierei, trageţi-o în
sus.

Dotările interioare
Dotările de interior
5-166*Anumite modele.

Introducere
Aveţi grijă să nu vă răniţi atunci când inspectaţi vehiculul, schimbaţi o roată sau efectuaţi un
alt tip de operaţiune de întreţinere, precum spălarea vehiculului.
În special, purtaţi mănuși groase de protecţie, de exemplu, din bumbac, atunci când atingeţi
zone care sunt dificil de văzut atunci când inspectaţi vehiculul sau lucraţi la acesta.
Efectuarea inspecţiilor sau a procedurilor cu mâinile goale ar putea să ducă la vătămări.

Dacă nu sunteţi sigur cu privire la oricare din procedurile descrise în manual, vă sfătuim să
consultaţi un service autorizat calificat și de încredere pentru efectuarea operaţiunilor
respective, recomandarea noastră fiind un reprezentant autorizat Mazda.

Tehnicienii autorizaţi Mazda și piesele de schimb originale Mazda sunt special destinate
vehiculului dumneavoastră. Fără această experienţă și aceste piese, proiectate și fabricate
special pentru autovehiculul dumneavoastră Mazda, întreţinerea poate fi incorectă,
incompletă și insuficientă, ceea ce poate duce la apariţia problemelor. Acest lucru poate duce
la avarierea vehiculului sau la un accident și vătămări corporale.

Pentru consultanţă de specialitate și service de calitate, consultaţi un service autorizat,
recomandarea noastră fiind un reprezentant autorizat Mazda.

Proprietarul trebuie să păstreze o evidenţă din care să rezulte că revizia s-a efectuat corect,
conform specificaţiilor.

Nu va fi acceptată nicio reclamaţie în termenul de garanţie dacă aceasta este rezultatul
neefectuării lucrărilor de întreţinere și nu al unor defecţiuni de fabricaţie sau al unor
manopere neautorizate.
Întreţinerea și îngrijirea
Informaţii esenţiale
6-2

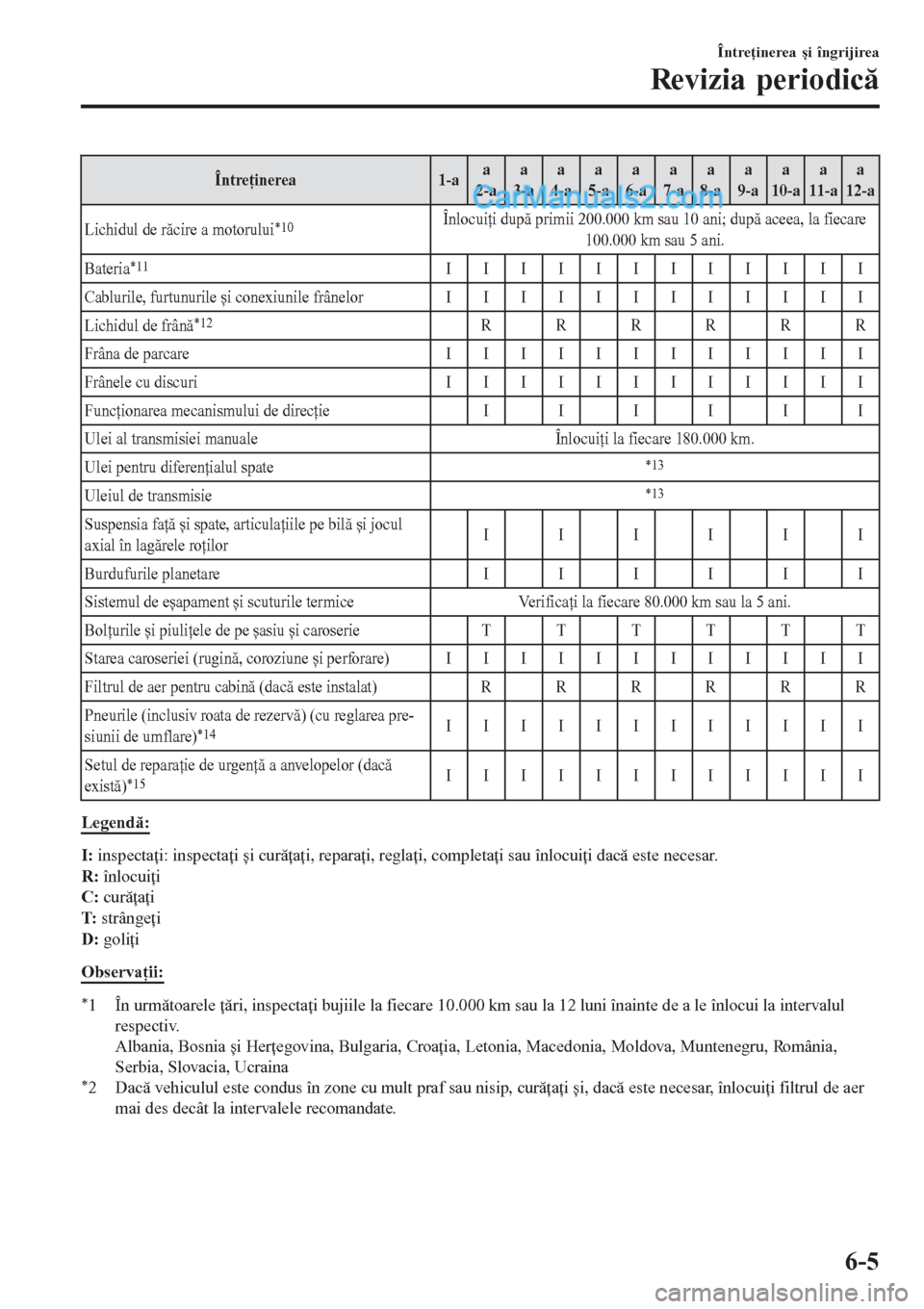

Întreţinerea 1-aa
2-aa
3-aa
4-aa
5-aa
6-aa
7-aa
8-aa
9-aa
10-aa
11-aa
12-a
Lichidul de răcire a motorului
*10Înlocuiţi după primii 200.000 km sau 10 ani; după aceea, la fiecare
100.000 km sau 5 ani.
Bateria
*11IIIIIIIIIIII
Cablurile, furtunurile și conexiunile frânelor I I I I I I I I I I I I
Lichidul de frână
*12RRRRRR
Frâna de parcare IIIIIIIIIIII
Frânele cu discuri IIIIIIIIIIII
Funcţionarea mecanismului de direcţie IIIIII
Ulei al transmisiei manuale Înlocuiţi la fiecare 180.000 km.
Ulei pentru diferenţialul spate
*13
Uleiul de transmisie*13
Suspensia faţă și spate, articulaţiile pe bilă și jocul
axial în lagărele roţilorIIIIII
Burdufurile planetare IIIIII
Sistemul de eșapament și scuturile termice Verificaţi la fiecare 80.000 km sau la 5 ani.
Bolţurile și piuliţele de pe șasiu și caroserie TTTTTT
Starea caroseriei (rugină, coroziune și perforare) I I I I I I I I I I I I
Filtrul de aer pentru cabină (dacă este instalat) RRRRRR
Pneurile (inclusiv roata de rezervă) (cu reglarea pre-
siunii de umflare)
*14IIIIIIIIIIII
Setul de reparaţie de urgenţă a anvelopelor (dacă
există)
*15IIIIIIIIIIII
Legendă:
I: inspectaţi: inspectaţi și curăţaţi, reparaţi, reglaţi, completaţi sau înlocuiţi dacă este necesar.
R: înlocuiţi
C: curăţaţi
T: strângeţi
D: goliţi
Observaţii:
*1 În următoarele ţări, inspectaţi bujiile la fiecare 10.000 km sau la 12 luni înainte de a le înlocui la intervalul
respectiv.
Albania, Bosnia și Herţegovina, Bulgaria, Croaţia, Letonia, Macedonia, Moldova, Muntenegru, România,
Serbia, Slovacia, Ucraina
*2 Dacă vehiculul este condus în zone cu mult praf sau nisip, curăţaţi și, dacă este necesar, înlocuiţi filtrul de aer
mai des decât la intervalele recomandate.
Întreţinerea și îngrijirea
Revizia periodică
6-5

*2 În următoarele ţări, inspectaţi bujiile la fiecare 10.000 km sau la 1 an înainte de a le înlocui la intervalul
respectiv.
Algeria, Armenia, Angola, Bahrain, Bolivia, Burundi, Insulele Virgine, Cambodgia, Camerun, Chile, Costa
Rica, Coasta de Fildeș, Curacao, El Salvador, Gabon, Ghana, Georgia, Guatemala, Haiti, Honduras, Hong
Kong, Iran, Iordania, Kenya, Macao, Malaysia, Mongolia, Mozambic, Myanmar, Nigeria, Nicaragua, Oman,
Panama, Papua-Noua Guinee, Peru, Filipine, Seychelles, Siria, Tanzania, Emiratele Arabe Unite, Vietnam, Zair,
Zimbabwe
*3 Pentru SKYACTIV-D 2.2, resetaţi datele privind uleiul de motor la înlocuirea uleiului de motor, indiferent de
afișarea mesajului/indicatorului luminos pentru cheie fixă.
*4 Implementarea corecţiei cantităţii de injecţie a combustibilului.*5 De asemenea, verificaţi curelele de transmisie ale instalaţiei de climatizare, dacă este prevăzută.
Dacă vehiculul este utilizat cu precădere în oricare din condiţiile următoare, inspectaţi aceste curele de
transmisie la intervale mai scurte decât cele recomandate.
a) Conducerea pe drumuri cu mult praf
b) Perioade prelungite de funcţionare la ralanti sau de conducere cu viteză redusă
c) Conducerea pe perioade lungi la temperaturi scăzute sau condusul regulat doar pe distanţe scurte
d) Conducerea la temperaturi atmosferice foarte ridicate
e) Conducerea continuă în zone muntoase
*6 Folosirea FL-22 este recomandată la înlocuirea lichidului pentru răcirea motorului. Utilizarea unui alt lichid
pentru răcirea motorului decât FL-22 poate cauza daune majore motorului și sistemului de răcire.
*7 Dacă vehiculul este condus în zone cu mult praf sau nisip, curăţaţi și, dacă este necesar, înlocuiţi filtrul de aer
mai des decât la intervalele recomandate.
*8 Inspectaţi nivelul și densitatea electrolitului bateriei și aspectul exterior. Dacă vehiculul este utilizat în zone
extrem de calde sau reci, verificaţi nivelul și densitatea electrolitului bateriei și aspectul la fiecare 10.000 km
sau 6 luni. Bateria sigilată necesită numai inspecţia aspectului exterior.
*9 Dacă folosiţi frânele foarte mult (de exemplu, deplasare solicitantă continuă sau pe drumuri de munte) sau dacă
vehiculul este utilizat în condiţii de umiditate extremă, înlocuiţi lichidul de frână în fiecare an.
*10 Dacă această componentă a fost scufundată în apă, uleiul ar trebui să fie schimbat.*11 Verificaţi adezivul de reparare a pneurilor în fiecare an ca parte a reviziei periodice. Înlocuiţi recipientul de
adeziv pentru pneuri cu unul nou înainte de data expirării.
Întreţinerea și îngrijirea
Revizia periodică
6-17

Măsurile de precauţie privind întreţinerea vehiculului de
către proprietar
Service de rutină
Recomandăm ca următoarele să fie verificate zilnic sau în cel mai rău caz în fiecare
săptămână.
•Nivelul uleiului de motor (pagina 6-29)
•Nivelul lichidului de răcire a motorului (pagina 6-30)
•Nivelul lichidului de frână și ambreiaj (pagina 6-32)
•Nivelul lichidului de spălare (pagina 6-33)
•Întreţinerea bateriei (pagina 6-42)
•Presiunea de umflare a pneurilor (pagina 6-46)

Întreţinerea incompletă sau neadecvată poate duce la apariţia problemelor. Această secţiune
vă oferă instrucţiuni numai pentru operaţiile ușor de efectuat.

Așa cum a fost explicat în Introducere (pagina 6-2), mai multe proceduri nu pot fi efectuate
decât de un tehnician calificat de service cu instrumente speciale.

Întreţinerea necorespunzătoare efectuată de dumneavoastră în perioada garanţiei poate afecta
valabilitatea acesteia. Pentru detalii, citiţi Declaraţia de garanţie Mazda, furnizată împreună
cu vehiculul dumneavoastră. Dacă nu sunteţi sigur de procedurile de service și întreţinere,
cereţi efectuarea acestora de un service autorizat, recomandarea noastră fiind un
reprezentant autorizat Mazda.

Există legi stricte de protecţie a mediului înconjurător referitoare la aruncarea uleiurilor și a
lichidelor reziduale. Eliminaţi reziduurile în mod corespunzător, acordând atenţia cuvenită
protecţiei mediului înconjurător.

Recomandarea noastră este să încredinţaţi schimbarea uleiului și a lichidelor unui
reprezentant autorizat Mazda.
AVERTISMENT
Nu efectuaţi operaţii de întreţinere dacă nu dispuneţi de suficiente cunoștințe și experienţă și
dacă vă lipsesc sculele și echipamentele adecvate pentru operaţiunile respective. Solicitaţi ca
operaţiunile de întreţinere să fie executate de către un tehnician calificat:
Efectuarea lucrărilor de întreţinere este periculoasă dacă acestea nu sunt efectuate corect. Vă
puteţi răni grav în timp ce efectuaţi anumite lucrări de întreţinere.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-20

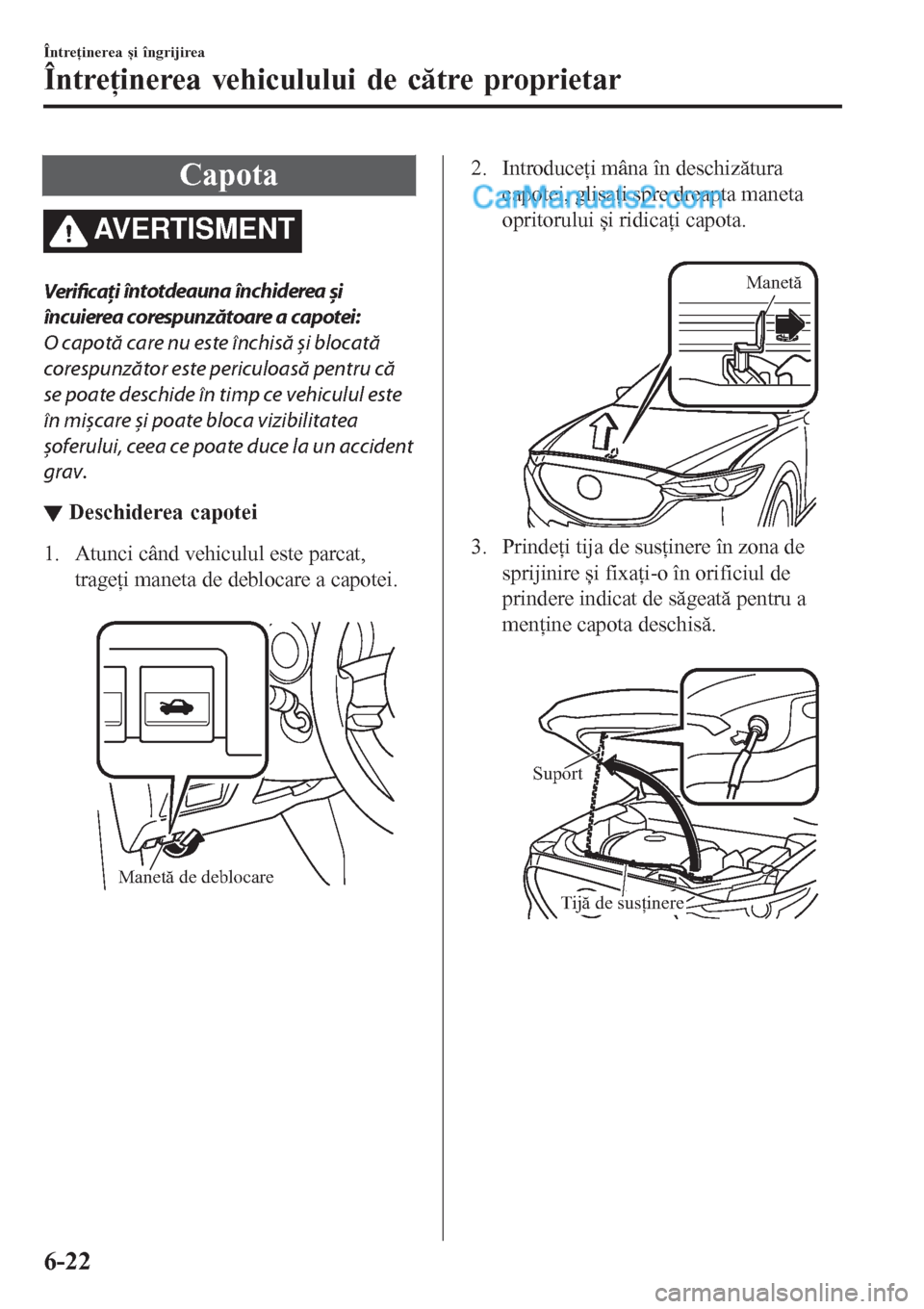

Capota
AVERTISMENT
Verific ați întotdeauna închiderea
și
încuierea corespunzătoare a capotei:
O capotă care nu este închisă
și blocată
corespunzător este periculoasă pentru că
se poate deschide în timp ce vehiculul este
în
mișcare
și poate bloca vizibilitatea
șoferului, ceea ce poate duce la un accident
grav.
▼Deschiderea capotei
1. Atunci când vehiculul este parcat,
trageţi maneta de deblocare a capotei.

Manetă de deblocare
2. Introduceţi mâna în deschizătura
capotei, glisaţi spre dreapta maneta
opritorului și ridicaţi capota.

Manetă
3. Prindeţi tija de susţinere în zona de
sprijinire și fixaţi-o în orificiul de
prindere indicat de săgeată pentru a
menţine capota deschisă.

Suport
Tijă de susținere
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-22

Uleiul de motor
NOTĂ
Schimbarea uleiului de motor trebuie efectuată de un service autorizat, recomandarea
noastră fiind un reprezentant autorizat Mazda.
▼Uleiul recomandat
Pentru a respecta intervalele de efectuare a lucrărilor de revizie (pagina 6-4) și a proteja
motorul de daunele cauzate de proasta lubrifiere, este extrem de important să folosiţi uleiul
de motor cu specificaţia corectă. Nu folosiţi uleiuri care nu respectă specificaţiile sau
cerinţele de mai jos. Folosirea uleiului necorespunzător poate duce la defectarea motorului,
fapt care nu este acoperit de garanţia Mazda.
Gradul de vâscozitate SAE pentru intervalul de temperatură
Ulei original Mazda Ultra 5W-30
API SN sau ACEA A5/B5 Ulei original Mazda Supra 0W-20
Calitatea alternativă a uleiuluiUleiurile recomandate
(Europa)
(Cu excepţia Europei)
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Gradul Gradul
Gradul de vâscozitate SAE pentru intervalul de temperatură
API SL/SM/SN sau ILSAC GF-III/GF-IV/GF-V
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
SKYACTIV-G 2.0 şi SKYACTIV-G 2.5
8 8
*1 Folosiți API SM/SN în Kazahstan.
*1
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-25

AT E N
IE
¾Folosirea uleiurilor care au o altă vâscozitate decât cea recomandată pentru intervalele de
temperatură respective poate duce la defectarea motorului.
¾(SKYACTIV-D 2.2)
SKYACTIV-D 2.2 folosește uleiul specificat. Confirmați specificația din manualul de utilizare.
Dacă folosiţi un ulei diferit faţă de cele
specificate, perioada efectivă de utilizare a
filtrului
de particule diesel (DPF) va fi mai scurtă sau filtrul DPF ar putea fi avariat.
NOTĂ
(SKYACTIV-G 2.0 și SKYACTIV-G 2.5)
•Toate motoarele consumă ulei în condiţii normale de mers.
Consumul de ulei de motor poate ajunge până la 0,8 litri/1.000 km. Aceasta se poate
datora evaporării, ventilaţiei interne sau arderii uleiului de lubrifiere în timpul
funcţionării motorului. Consumul de ulei poate fi mai mare atunci când motorul este nou
din cauza procesului de rodaj. Consumul de ulei depinde de asemenea de turaţia și
solicitarea motorului. În condiţii de deplasare extreme, consumul de ulei poate fi mai
mare.
(SKYACTIV-D 2.2)
•Dacă uleiul de motor este înlocuit, unitatea de comandă a motorului vehiculului trebuie
să fie resetată imediat ce este posibil. În caz contrar, este posibil ca indicatorul luminos
cheie fixă sau lampa de avertizare pentru ulei de motor să se aprindă. Pentru a reseta
unitatea de comandă a motorului, consultaţi un service autorizat, recomandarea noastră
fiind un reprezentant autorizat Mazda sau consultaţi procedura de resetare a unităţii de
comandă a motorului vehiculului de la pagina 6-28.
•Verificaţi periodic nivelul uleiului de motor. Atunci când verificaţi uleiul de motor și
constataţi că acesta se apropie sau depășește marcajul „X” de pe jojă, schimbaţi uleiul de
motor. Această operaţia ar trebui să fie efectuată la un service autorizat, recomandarea
noastră fiind un reprezentant autorizat Mazda. Atunci când schimbaţi uleiul de motor,
verificaţi nivelul de ulei folosind joja și completaţi cu ulei astfel încât nivelul să se afle
între MIN și MAX, așa cum este indicat în figură.

Marcaj X MAX MIN
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-27
