MAZDA MODEL CX-5 2017 Manuel du propriétaire (in French)

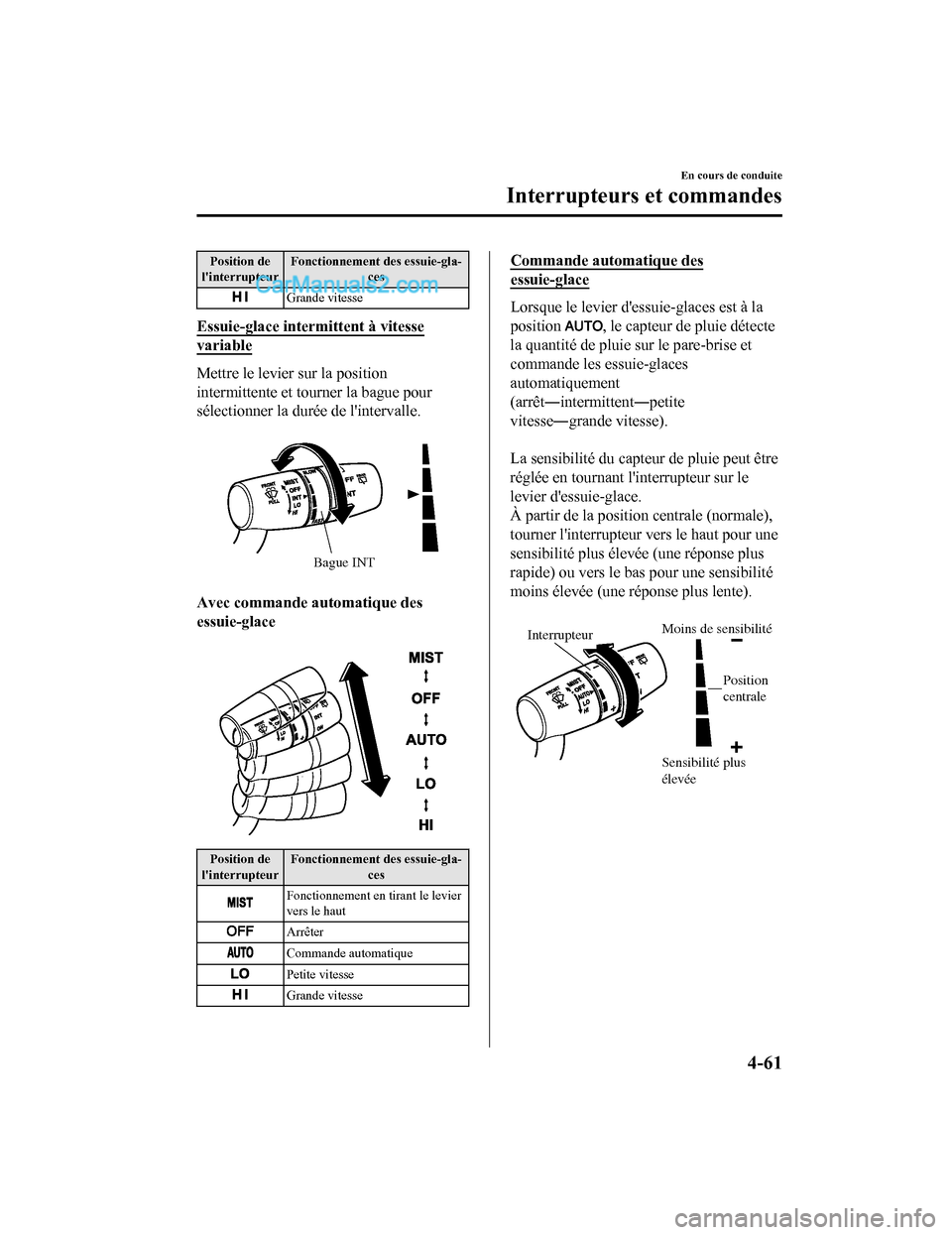

Position de
l'interrupteur Fonctionnement des essuie-gla-
ces
Grande vitesse
Essuie-glace intermittent à vitesse
variable
Mettre le levier sur la position
intermittente et tourner la bague pour
sélectionner la durée de l'intervalle.

Bague INT
Avec commande automatique des
essuie-glace

Position de
l'interrupteur Fonctionnement des essuie-gla-
ces
Fonctionnement en tirant le levier
vers le haut
Arrêter
Commande automatique
Petite vitesse
Grande vitesse
Commande automatique des
essuie-glace
Lorsque le levier d'essuie-glaces est à la
position
, le capteur de pluie détecte
la quantité de pluie sur le pare-brise et
commande les essuie-glaces
automatiquement
(arrêt―intermittent ―petite
vitesse ―grande vitesse).

La sensibilité du capteur de pluie peut être
réglée en tournant l'interrupteur sur le
levier d'essuie-glace.
À partir de la position centrale (normale),
tourner l'interrupteur vers le haut pour une
sensibilité plus élevée (une réponse plus
rapide) ou vers le bas pour une sensibilité
moins élevée (une réponse plus lente).

Sensibilité plus
élevée
Moins de sensibilitéInterrupteur
Position
centrale
En cours de conduite
Interrupteurs et commandes
4-61
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

ATTENTION
Ne pas obscurcir le capteur de pluie en
collant une étiquette ou un autocollant
sur le pare-brise. Le capteur de pluie
risquerait de ne pas fonctionner
correctement.
Lorsque le levier d'essuie-glaces est sur la
position
et que le contacteur est
mis sur ON, les essuie-glaces peuvent se
mettre en marche automatiquement
dans les cas suivants :
 Si le pare-brise au-dessus du capteur
de pluie est touché ou essuyé avec un
chiffon.
 Si le pare-brise est frappé avec la main
ou un autre objet à partir de l'extérieur
ou de l'intérieur du véhicule.
Ne pas approcher les mains et les
grattoirs du pare-brise lorsque le levier
d'essuie-glaces est sur la position
et que le contacteur est sur ON, car les
doigts pourraient être pincés ou les
essuie-glaces et les balais d'essuie-glaces
pourraient être endommagés lorsqu'ils
sont activés automatiquement.
Lorsqu'on veut nettoyer le pare-brise,
veiller à éteindre complètement les
essuie-glaces (quand on laisse le moteur
tourner) surtout que c'est important
lorsqu'on élimine la glace et la neige.
REMARQUE
Le fait de déplacer le levier de
fonctionnement automatique des
essuie-glaces de la position
à la
position
tout en conduisant active
les essuie-glaces une fois ; ensuite ils
fonctionnent de manière adaptée à la
quantité de pluie.
La commande automatique des
essuie-glace peut ne pas fonctionner
lorsque la température du capteur de
pluie est inférieure à
－10 °C (14 °F) ou
supérieure à 85 °C (185 °F).
Si le pare-brise est enduit d'un produit
hydrofuge, le capteur de pluie peut ne
pas pouvoir détecter correctement la
quantité de pluie et la commande
automatique des essuie-glace peut ne
pas fonctionner correctement.
En cours de conduite
Interrupteurs et commandes
4-62
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Si de la saleté ou des corps étrangers
(par exemple de la glace ou autre
contenant du sel d'épandage) adhèrent
au pare-brise au niveau du capteur de
pluie ou si le pare-brise est recouvert de
glace, cela pourrait causer le
fonctionnement automatique des
essuie-glace. Cependant, si les
essuie-glace ne peuvent pas retirer la
glace, ces saletés ou corps étrangers, la
commande automatique des essuie-glace
arrêtera le fonctionnement. Dans un tel
cas, mettre le levier d'essuie-glace à la
position petite vitesse ou grande vitesse
pour un fonctionnement manuel, ou
retirer la glace, la saleté ou les corps
étrangers à la main pour rétablir le
fonctionnement automatique des
essuie-glaces.
Si vous laissez le levier de
fonctionnement automatique des
essuie-glaces en position
alors les
essuie-glaces peuvent fonctionner
automatiquement sous l'effet de
puissantes sources lumineuses, d'ondes
électromagnétiques ou de lumière
infrarouge parce que le détecteur de
pluie utilise un capteur optique. Il est
recommandé que le levier de
fonctionnement automatique des
essuie-glaces soit bas culé sur la position
lorsque vous conduisez un véhicule
dans des conditions pluvieuses.
Si les interrupteurs des phares et
d'essuie-glaces du pare-brise sont sur
et que les essuie-glaces sont
actionnés à vitesse faible ou rapide par
le contrôle automatique des
essuie-glaces pendant plusieurs
secondes, les conditions de mauvais
temps sont déterminées et les phares
peuvent être allumés en conséquence.
Il est possible de désactiver les fonctions
de commande d'essuie-glace
automatique. Se référer à Fonctions de
personnalisation à la page 9-10.
▼ Lave-glace de pare-brise
Tirer le levier vers soi et le maintenir pour
faire jaillir le liquide de lave-glace.

Lave-glace
Hors circuit
REMARQUE
Si le lave-glace est activé quand les
essuie-glaces ne fonctionnent pas, les
essuie-glaces vont fonctionner à plusieurs
reprises.
Si le lave-glace ne fonctionne pas, vérifier
le niveau du liquide de lave-glace (page
6-29). Si le niveau de liquide est normal,
s'adresser à un concessionnaire agréé
Mazda.
En cours de conduite
Interrupteurs et commandes
4-63
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Essuie-glace et lave-glacede lunette arrière
Le contact doit être passé sur ON pour
utiliser l'essuie-glace.
▼Essuie-glace de lunette arrière
Mettre l'essuie-glace arrière en marche en
tournant la commande d'essuie-glace et de
lave-glace de lunette arrière.
Position de
l'interrupteur Fonctionnement des essuie-gla-
ces
Arrêter
Intermittent
Normal
▼Lave-glace de lunette arrière
Pour pulvériser le liquide de lave-glace,
tourner la commande d'essuie-glace et de
lave-glace de lunette arrière sur une des
positions
. Lorsque la commande est
relâchée, le lave-glace s'arrête.
Si le lave-glace ne fonctionne pas, vérifier
le niveau du liquide de lave-glace (page
6-29). S'il est normal et que le lave-glace
ne fonctionne toujours pas et que le niveau
de liquide est normal, s'adresser à un
concessionnaire agréé Mazda.
Désembueur de lunette arrière
Le désembueur de lunette arrière en retire
la buée.

Le contact doit être passé sur ON pour
utiliser le désembueur.

Appuyer sur l'interrupteur pour allumer le
désembueur de lunette arrière. Le
désembueur de lunette arrière fonctionne
pendant 15 minutes environ, puis s'éteint
automatiquement.
Le témoin s'allume lorsque le désembueur
fonctionne.

Pour arrêter le fonctionnement du
désembueur de lunette arrière avant la fin
des 15 minutes, appuyer de nouveau sur
l'interrupteur.
Commande température manuel
Témoin
En cours de conduite
Interrupteurs et commandes
4-64
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Climatiseur entièrement automatique
Témoin
ATTENTION
Ne pas utiliser d'objets coupants ou des
produits de nettoyage pour vitres
contenant des abrasifs pour nettoyer
l'intérieur de la vitre de lunette arrière.
Cela risquerait d'endommager les
filaments du désembueur intérieur de la
vitre.
REMARQUE
Ce désembueur n'est pas conçu pour
faire fondre la ne ige. S'il y a une
accumulation de neige sur la lunette
arrière, la retirer avant d'utiliser le
désembueur.
Il est possible de modifier le réglage du
désembueur de lunette arrière. Après
avoir modifié le réglage, le désembueur
de lunette arrière s'arrête
automatiquement lorsque 15 minutes se
sont écoulées et quand la température
ambiante est élevée. Quand la
température ambiante est basse, il
s'arrête de fonctionner après un nouvel
appui sur l'interrupteur.
Se référer à Fonctions de
personnalisation à la page 9-10.
▼ Dégivreur d'essuie-glace de
pare-brise
Les filaments thermiques aux endroits
suivants chauffent et facilitent
l'élimination de la neige accumulée sur le
pare-brise.
Le dégivreur d'essuie-glace de pare-brise
fonctionne conjointement avec le
désembueur de lunette arrière.
Pour activer le dégivreur d'essuie-glace de
pare-brise, mettre le contacteur sur ON et
appuyer sur l'interrupteur du désembueur
de lunette arrière (page 4-64).
Commande température manuel
Témoin
En cours de conduite
Interrupteurs et commandes
4-65
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Climatiseur entièrement automatique
Témoin
▼Désembueur de rétroviseur*
Les désembueurs de rétroviseurs
permettent de dégivrer les rétroviseurs
extérieurs.

Les désembueurs de rétroviseurs
fonctionne conjointement avec le
désembueur de lunette arrière.
Pour enclencher les désembueurs de
rétroviseurs, mettre le contacteur sur ON
et appuyer sur l'interrupteur du
désembueur de lunette arrière (page 4-64).
Commande température manuel
Témoin
Climatiseur entièrement automatique
Témoin
En cours de conduite
Interrupteurs et commandes
4-66*Certains modèles.
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Avertisseur
Pour faire retentir l'avertisseur, appuyer
sur le repère
marqué sur le volant de
direction.
Feux de détresse
Les feux de détresse doivent toujours être
utilisés lorsqu'on effectue un arrêt
d'urgence du véhicule sur la chaussée ou à
proximité de celle-ci.

Les feux de détresse doivent toujours être
utilisés lorsque l'on s'arrête sur ou près
d'une route.

Appuyer sur l'interrupteur de feux de
détresse et tous les clignotants
clignoteront. Les témoins des feux de
détresse s'allument simultanément sur le
tableau de bord.
REMARQUE
Les clignotants ne fonctionnent pas
lorsque les feux de détresse sont utilisés.
Vérifier les règlements locaux
concernant l'utilisation des feux de
détresse lors du remorquage du véhicule
afin de s'assurer que ceci ne constitue
pas une infraction.
En cours de conduite
Interrupteurs et commandes
4-67
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Système de télécommandeHomeLink
*
REMARQUE
HomeLink et le logo HomeLink sont des
marques de commerce enregistrées de
Gentex Corporation.
Le système HomeLink remplace jusqu'à 3
télécommandes en un seul composant
intégré an rétroviseur à anti-éblouissement
automatique. Il est possible de commander
des portes de garage, des barrières et
autres dispositifs en appuyant sur les
touches HomeLink sur le rétroviseur à
anti-éblouissement automatique.

Touche HomeLink
Témoin
PRUDENCE
Ne pas utiliser le système HomeLink avec
un ouvre-porte de garage qui ne possède
pas de dispositif d'arrêt automatique et de
marche arrière:
L'utilisation du système HomeLink avec un
ouvre-porte de garage qui n'est pas équipé
d'un dispositif d'arrêt automatique et de
marche arrière tel que prescrit par les
normes de sécurité fédérales est
dangereuse. (Ceci inclut les portes de
garage manufacturées avant le 1er avril
1982.)
L'utilisation de tels ouvre-portes de garage
peut augmenter le risque de blessures
graves ou de mort. Pour plus
d'informations, contacter HomeLink sans
frais au numéro 1-800-355-3515, visiter le
site Web www.Homelink.com ou s'adresser
à un concessionnaire agréé Mazda.
Toujours vérifier qu'il n'y a pas
d'obstruction et que personne ne se trouve
dans les zones autour des portes de garage
et des barrières avant de programmer ou
lors de l'utilisation du système HomeLink:
La programmation ou l'utilisation du
système HomeLink sans s'assurer que cela
ne présente pas un danger dans les zones
autour des portes de garage et des
barrières est dangereux et peut causer an
accident et de graves blessures si quelqu'un
est cogné par la porte de garage on la
barrière.
REMARQUE
La programmation ne sera pas effacée
même si la batterie est débranchée.
▼Préprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles
piles dans la télécommande du dispositif à
programmer dans le HomeLink, cela
accélère l'apprentissage et garantit une
transmission précise des signaux de
fréquence radio.
S'assurer qu'une télécommande est
disponible pour le dispositif à
programmer.
Déconnecter l'alimentation an dispositif.
En cours de conduite
Interrupteurs et commandes
4-68*Certains modèles.
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

▼Programmation du système
HomeLink
ATTENTION
Lors de la programmation de l'ouverture
d'une porte de garage ou d’une porte,
couper l'alimentation de ces appareils
avant d'effectuer la programmation. Le
fonctionnement continu des appareils
pourrait endommager le moteur.
Le système HomeLink possède 3 touches
qui peuvent être sélectionnées et
programmées individuellement à l'aide de
la télécommande actuelle disponible sur le
marché, comme suit:
1. Déconnecter l'alimentation de
l'ouverture de porte de garage ou de
portail programmé sur la
télécommande.
2. Placer l'extrémité de la télécommande de 2,5 à 7,5 cm (1 à 3 po.) de la touche
HomeLink que vous désirez
programmer, tout en continuant de
surveiller le témoin.
3. Appuyer et maintenir simultanément les deux touches HomeLink choisies et
celle de la télécommande. Ne pas
relâcher les touches tant que l'étape
3 n'a pas été complétée.
REMARQUE
Pour certains dispositifs d'ouvre-porte
de garage ou de barrière il peut être
nécessaire de remplacer l'étape 2 de
programmation par les procédures
indiquées dan la section
“Programmation d'ouvre-barrière/
canadienne”.
4. Lorsque le clignotement du témoin HomeLink change de lent à rapide,
relâcher les touches HomeLink et de la
télécommande.
REMARQUE
Si le clignotement du témoin
HomeLink ne change pas de lent à
rapide, contacter HomeLink sur le
Web à l'adresse www.homelink.com
ou sans frais au 1-800-355-3515, pour
l'assistance technique.
5. Connecter l'alimentation de l'ouverture de porte de garage ou de portail
programmé sur la télécommande.
6. Appuyer fermement et maintenir la touche HomeLink programmée
pendant cinq secondes puis la relâcher.
Effectuer cette opération deux fois
pour activer la portière ou la porte. Si
la portière ou la porte ne s'active pas
appuyer et maintenir enfoncée la
touche HomeLink qui vient d'être
programmée et observer le témoin.
Si le témoin reste allumé sans
clignoter, la programmation est finie et
le dispositif devrait être commandé à
l'aide de la touche HomeLink.
REMARQUE
Pour programmer les deux autres
touches HomeLink, commencer par la
“Programmation” ― étape 1
Si le témoin clignote rapidement
pendant deux secondes puis
s'allume, continuer avec les étapes 7
à 9 de la programmation pour
compléter la programmation d'un
dispositif équipé d'un code roulant (en
général un ouvre-porte de garage).
En cours de conduite
Interrupteurs et commandes
4-69
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

7. Localiser le bouton d'apprentissage surle récepteur (unité de moteur) de
l'ouvre-garage, dans le garage. Il est en
général situé près de la base du
fil-antenne sur l'unité de moteur.
8. Presser fermement sur le bouton d'apprentissage. (Le nom et la couleur
du bouton varient selon le
manufacturier.)
REMARQUE
Terminer la programmation dans les
30 secondes.
9. Retourner au véhicule et presser
fermement, maintenir pendant deux
secondes puis relâcher la touche
HomeLink programmée. Répéter la
séquence “ presser/maintenir/
relâcher” une seconde fois, et, selon la
marque de l'ouvre-porte de garage (du
dispositif équipé du code roulant),
répéter cette séquence une troisième
fois pour compléter la programmation.
Le système HomeLink devrait maintenant
commander le dispositif équipé d'un code
roulant.
REMARQUE
Pour programmer les deux autres touches
HomeLink, commencer par la
“Programmation” ― étape 1
Pour toute question ou commentaire,
contacter HomeLink sur le Web à l'adresse
www.homelink.com ou sans frais au
1-800-355-3515 .
▼Programmation d'ouvre-barrière/
canadienne
La loi concernant les fréquences radio au
Canada exige que les signaux ne soient
émis que pendant quelques secondes de
transmission, ce qui peut ne pas être
suffisant pour que le système HomeLink
reçoive le signal lors de la programmation.
Il en est de même pour certains dispositifs
d'ouvre-barrière aux États-Unis.

Au Canada ou en cas de difficulté de
programmation d'un ouvre-barrière à l'aide
de la méthode de programmation
(indépendamment du pays),
remplacer
l'étape 3 de la programmation par les
étapes suivantes :
REMARQUE
Lors de la programmation d'un
ouvre-porte de garage ou d'un
ouvre-barrière, il est recommandé de
débrancher le dispositif pendant la
procédure de cycle, pour éviter une
surchauffe.
Maintenir la touche HomeLink tout en
appuyant et relâchant (cycle), aux deux
secondes , la touche de la télécommande
jusqu'à ce que les signaux soient acceptés
par le système HomeLink. (Le témoin
clignotera lentement puis rapidement.)
Passer à l'étape 4 de programmation pour
compléter la programmation.
▼ Utilisation du système HomeLink
Appuyer sur la touche HomeLink
programmée pour commander le dispositif
correspondant. Le code continue d'être
transmis jusqu'à un maximum de 20
secondes.
En cours de conduite
Interrupteurs et commandes
4-70
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56
