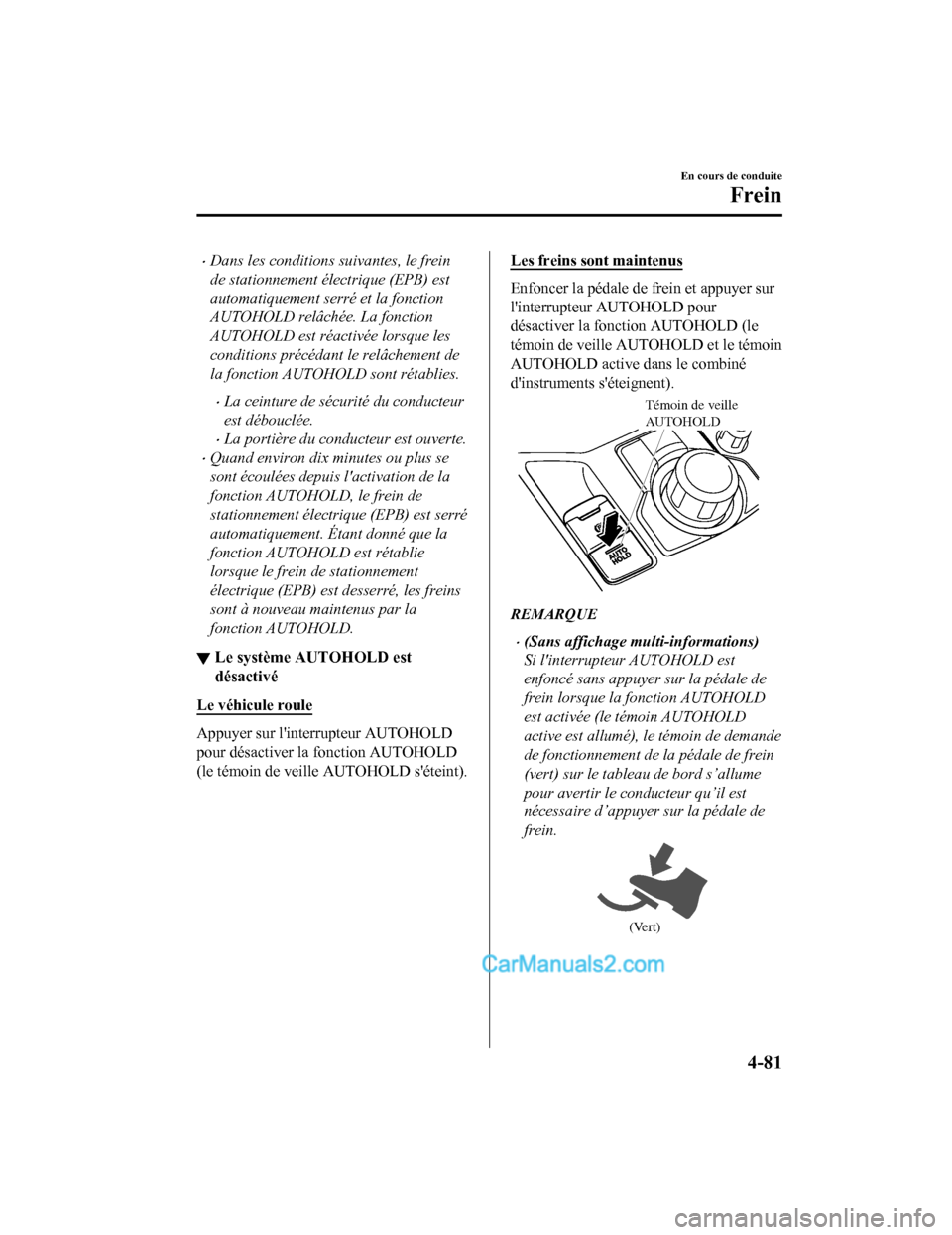

Dans les conditions suivantes, le frein
de stationnement électrique (EPB) est
automatiquement serré et la fonction
AUTOHOLD relâchée. La fonction
AUTOHOLD est réactivée lorsque les
conditions précédant le relâchement de
la fonction AUTOHOLD sont rétablies.
La ceinture de sécurité du conducteur
est débouclée.
La portière du conducteur est ouverte.
Quand environ dix minutes ou plus se
sont écoulées depuis l'activation de la
fonction AUTOHOLD, le frein de
stationnement électrique (EPB) est serré
automatiquement. Étant donné que la
fonction AUTOHOLD est rétablie
lorsque le frein de stationnement
électrique (EPB) est desserré, les freins
sont à nouveau maintenus par la
fonction AUTOHOLD.
▼Le système AUTOHOLD est
désactivé
Le véhicule roule
Appuyer sur l'interrupteur AUTOHOLD
pour désactiver la fonction AUTOHOLD
(le témoin de veille AUTOHOLD s'éteint).
Les freins sont maintenus
Enfoncer la pédale de frein et appuyer sur
l'interrupteur AUTOHOLD pour
désactiver la fonction AUTOHOLD (le
témoin de veille AUTOHOLD et le témoin
AUTOHOLD active dans le combiné
d'instruments s'éteignent).
Témoin de veille
AUTOHOLD
REMARQUE
(Sans affichage mu
lti-informations)
Si l'interrupteur AUTOHOLD est
enfoncé sans appuyer sur la pédale de
frein lorsque la fonction AUTOHOLD
est activée (le témoin AUTOHOLD
active est allumé), le témoin de demande
de fonctionnement de la pédale de frein
(vert) sur le tableau de bord s’allume
pour avertir le conducteur qu’il est
nécessaire d’appuyer sur la pédale de
frein.
(Vert)
En cours de conduite
Frein
4-81
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

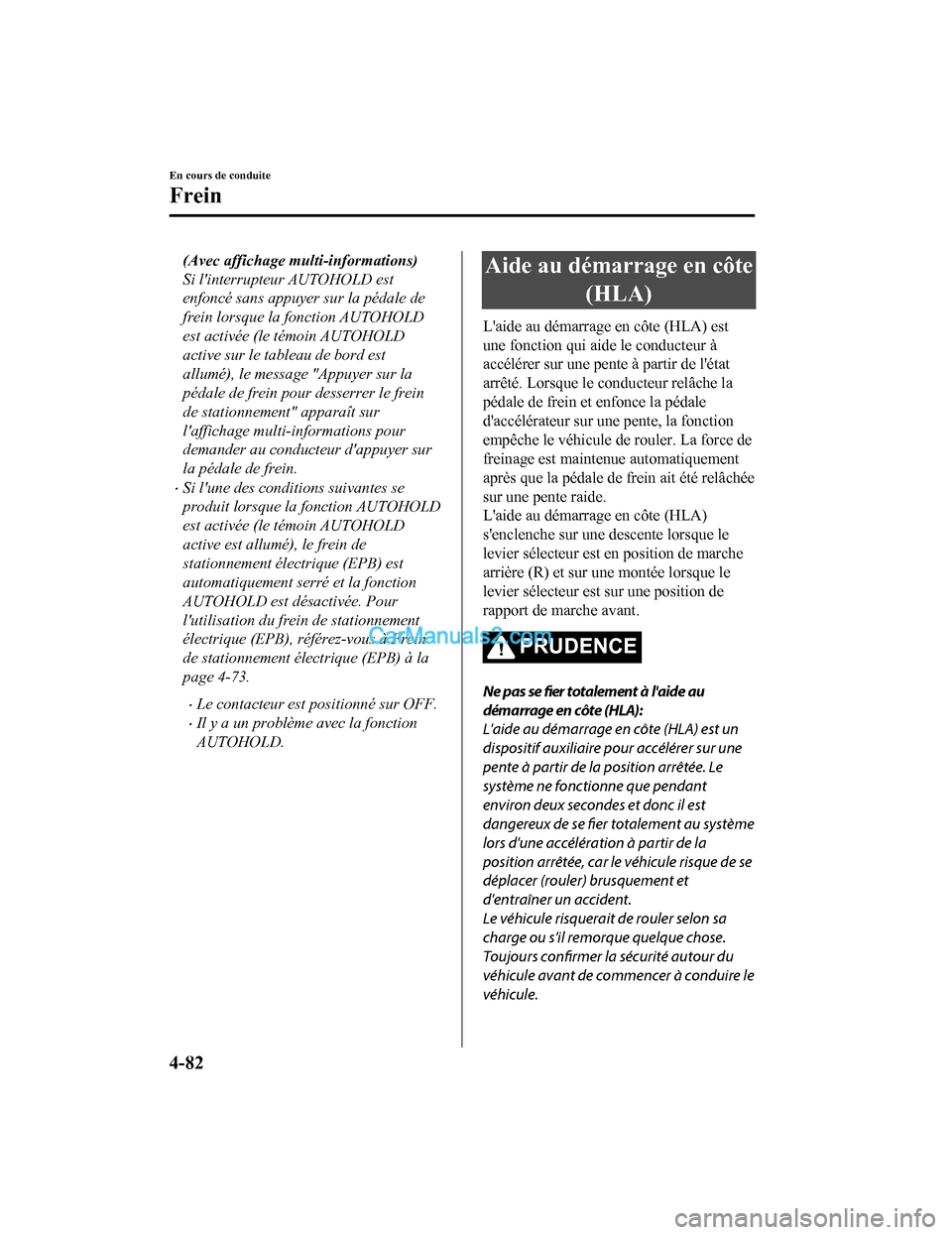

(Avec affichage multi-informations)
Si l'interrupteur AUTOHOLD est
enfoncé sans appuyer sur la pédale de
frein lorsque la fonction AUTOHOLD
est activée (le témoin AUTOHOLD
active sur le tableau de bord est
allumé), le message "Appuyer sur la
pédale de frein pour desserrer le frein
de stationnement" apparaît sur
l'affichage multi-informations pour
demander au conducteur d'appuyer sur
la pédale de frein.
Si l'une des conditions suivantes se
produit lorsque la fonction AUTOHOLD
est activée (le témoin AUTOHOLD
active est allumé), le frein de
stationnement électrique (EPB) est
automatiquement serré et la fonction
AUTOHOLD est désactivée. Pour
l'utilisation du frein de stationnement
électrique (EPB), référez-vous à Frein
de stationnement électrique (EPB) à la
page 4-73.
Le contacteur est positionné sur OFF.
Il y a un problème avec la fonction
AUTOHOLD.
Aide au démarrage en côte(HLA)
L'aide au démarrage en côte (HLA) est
une fonction qui aide le conducteur à
accélérer sur une pente à partir de l'état
arrêté. Lorsque le conducteur relâche la
pédale de frein et enfonce la pédale
d'accélérateur sur une pente, la fonction
empêche le véhicule de rouler. La force de
freinage est maintenue automatiquement
après que la pédale de frein ait été relâchée
sur une pente raide.
L'aide au démarrage en côte (HLA)
s'enclenche sur une descente lorsque le
levier sélecteur est en position de marche
arrière (R) et sur une montée lorsque le
levier sélecteur est sur une position de
rapport de marche avant.
PRUDENCE
Ne pas se fier totalement à l'aide au
démarrage en côte (HLA):
L'aide au démarrage en côte (HLA) est un
dispositif auxiliaire pour accélérer sur une
pente à partir de la position arrêtée. Le
système ne fonctionne que pendant
environ deux secondes et donc il est
dangereux de se fier totalement au système
lors d'une accélération à partir de la
position arrêtée, car le véhicule risque de se
déplacer (rouler) brusquement et
d'entraîner un accident.
Le véhicule risquerait de rouler selon sa
charge ou s'il remorque quelque chose.
Toujours confirmer la sécurité autour du
véhicule avant de commencer à conduire le
véhicule.
En cours de conduite
Frein
4-82
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

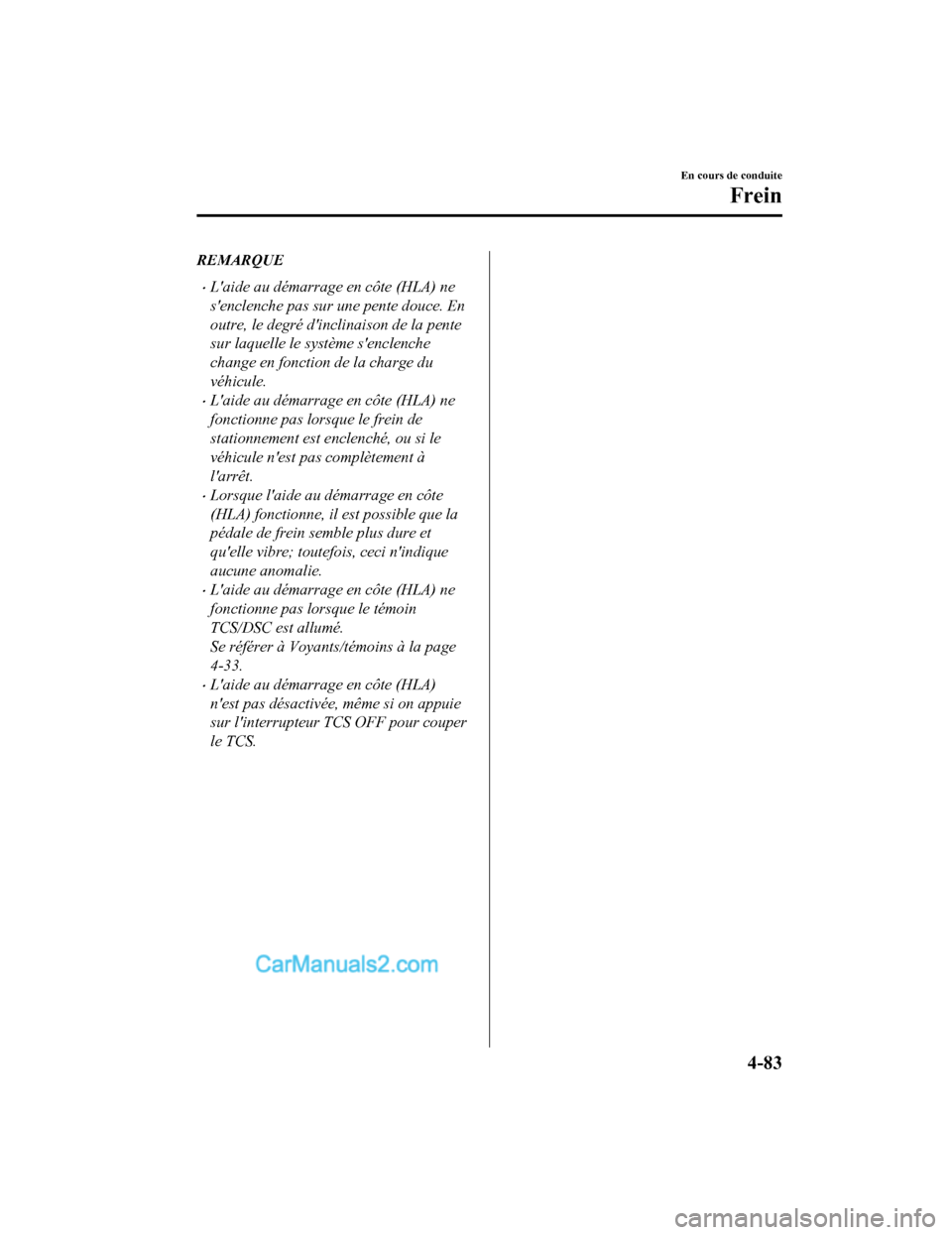

REMARQUE
L'aide au démarrage en côte (HLA) ne
s'enclenche pas sur une pente douce. En
outre, le degré d'inclinaison de la pente
sur laquelle le système s'enclenche
change en fonction de la charge du
véhicule.
L'aide au démarrage en côte (HLA) ne
fonctionne pas lorsque le frein de
stationnement est enclenché, ou si le
véhicule n'est pas complètement à
l'arrêt.
Lorsque l'aide au démarrage en côte
(HLA) fonctionne, il est possible que la
pédale de frein semble plus dure et
qu'elle vibre; toutefois, ceci n'indique
aucune anomalie.
L'aide au démarrage en côte (HLA) ne
fonctionne pas lorsque le témoin
TCS/DSC est allumé.
Se référer à Voyants/témoins à la page
4-33.
L'aide au démarrage en côte (HLA)
n'est pas désactivée, même si on appuie
sur l'interrupteur TCS OFF pour couper
le TCS.
En cours de conduite
Frein
4-83
CX-5_8FN2-FC-16L_Edition22017-3-16 16:10:56

Système d'antiblocage defrein (ABS)
L'unité de commande d'ABS contrôle
continuellement la vitesse de chaque roue.
Si l'une des roues est sur le point de se
bloquer, l'unité d'ABS relâche et applique
automatiquement le frein de cette roue.

Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein et
un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci est
le fonctionnement normal du système
ABS. Continuer à appuyer sur la pédale de
frein sans pomper.

Le voyant reste allumé quand le système
est en panne.
Se référer à Indication d'avertissement/
voyants à la page 4-33.
PRUDENCE
Ne pas se fier sur le système ABS pour
remplacer une conduite sécuritaire:
Le système ABS ne peut pas compenser une
conduite imprudente et dangereuse, une
vitesse excessive, une conduite trop proche
du véhicule qui précède, le glissement des
roues sur la glace ou la neige et les
aquaplanages (perte de traction due à la
présence d'eau sur la route). Un accident
est toujours possible.
REMARQUE
Les distances de freinage risquent d'être
plus longues sur des matériaux mous
recouvrant des surfaces dures (neige ou
graviers, par exemple). Dans ces
conditions, un véhicule avec un système
de freinage normal peut demander des
distances plus courtes pour s'arrêter,
car le matériau mou accumulé devant
une roue bloquée, fait ralentir le
véhicule.
Le bruit de fonctionnement de l'ABS
peut être entendu lorsqu'on démarre le
moteur ou immédiatement après avoir
démarré le véhicule. Toutefois, cela
n'indique pas une anomalie.
En cours de conduite
ABS/TCS/DSC
4-84
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

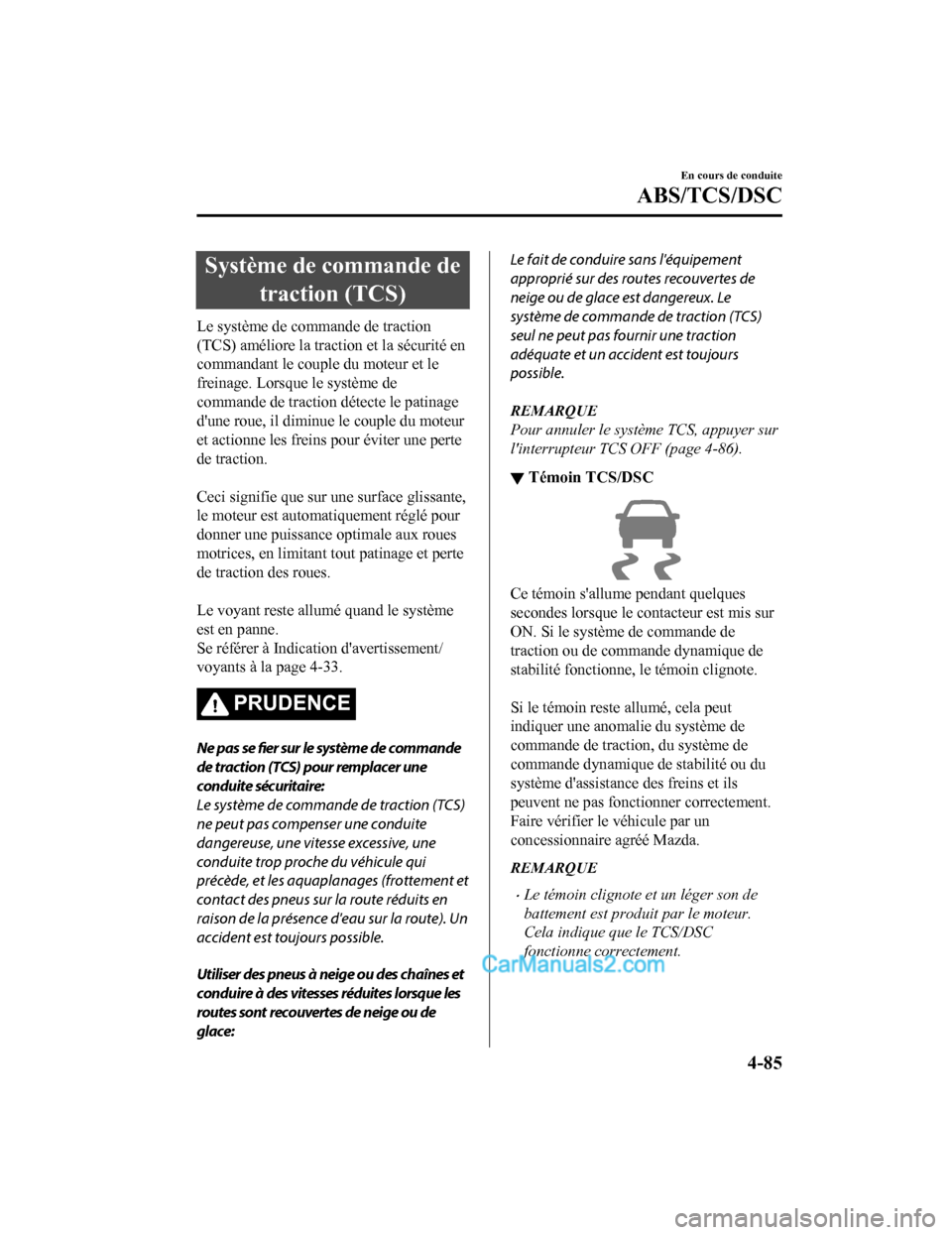

Système de commande detraction (TCS)
Le système de commande de traction
(TCS) améliore la traction et la sécurité en
commandant le couple du moteur et le
freinage. Lorsque le système de
commande de traction détecte le patinage
d'une roue, il diminue le couple du moteur
et actionne les freins pour éviter une perte
de traction.

Ceci signifie que sur une surface glissante,
le moteur est automatiquement réglé pour
donner une puissance optimale aux roues
motrices, en limitant to ut patinage et perte
de traction des roues.

Le voyant reste allumé quand le système
est en panne.
Se référer à Indication d'avertissement/
voyants à la page 4-33.
PRUDENCE
Ne pas se fier sur le système de commande
de traction (TCS) pour remplacer une
conduite sécuritaire:
Le système de commande de traction (TCS)
ne peut pas compenser une conduite
dangereuse, une vitesse excessive, une
conduite trop proche du véhicule qui
précède, et les aquaplanages (frottement et
contact des pneus sur la route réduits en
raison de la présence d'eau sur la route). Un
accident est toujours possible.
Utiliser des pneus à neige ou des chaînes et
conduire à des vitesses réduites lorsque les
routes sont recouvertes de neige ou de
glace:
Le fait de conduire sans l'équipement
approprié sur des routes recouvertes de
neige ou de glace est dangereux. Le
système de commande de traction (TCS)
seul ne peut pas fournir une traction
adéquate et un accident est toujours
possible.
REMARQUE
Pour annuler le système TCS, appuyer sur
l'interrupteur TCS OFF (page 4-86).
▼ Témoin TCS/DSC
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON. Si le système de commande de
traction ou de commande dynamique de
stabilité fonctionne, le témoin clignote.

Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
REMARQUE
Le témoin clignote et un léger son de
battement est produit par le moteur.
Cela indique que le TCS/DSC
fonctionne correctement.
En cours de conduite
ABS/TCS/DSC
4-85
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Sur des surfaces glissantes, comme sur
de la neige, il est impossible
d'augmenter le régime moteur lorsque le
système de commande de traction est en
fonction.
▼Témoin TCS OFF
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Il s'allume aussi lors
que l'interrupteur TCS
OFF est pressé et que le système de
commande de traction est mis hors
fonction.
Se référer à Interrupteur TCS OFF à la
page 4-86.

Si le témoin reste allumé et le système de
commande de traction n'est pas mis hors
fonction, faire vérifier le véhicule par un
concessionnaire agréé Mazda. Cela peut
indiquer une anomalie du système de
commande dynamique de stabilité.
▼ Interrupteur TCS OFF
Appuyer sur l'interrupteur TCS OFF pour
mettre le système de commande de
traction hors fonction. Le témoin TCS
OFF s'allume sur le tableau de bord.
Appuyer sur l'interrupteur de nouveau
pour remettre le système de commande de
traction en fonction. Le témoin TCS OFF
s'éteint.
REMARQUE
Lorsque le système de commande de
traction est en fonction et que vous
essayez de libérer le véhicule lorsqu'il
est pris dans un banc de neige, ou
d'accélérer sur de la neige poudreuse, le
système de commande de traction (fait
partie de la commande dynamique de
stabilité) s'activera. Même si l'on appuie
sur la pédale d'accélérateur le régime
moteur n'augmentera pas et il peut être
difficile de contrôler le véhicule. Dans
un tel cas, mettre le système de
commande de traction hors fonction.
Si le système de commande de traction
est hors fonction et que le contact est
coupé, il sera remis automatiquement en
fonction lorsque le contacteur est mis à
ON.
Pour une traction optimale, laisser le
système en fonction.
En cours de conduite
ABS/TCS/DSC
4-86
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Si l'interrupteur TCS OFF est pressé et
maintenu pendant 10 secondes ou plus,
la fonction de détection d'anomalie de
l'interrupteur TCS OFF s'enclenchera et
le système de commande de traction
sera activé automatiquement. Le témoin
TCS OFF s'éteint pendant que le
système de commande de traction est en
fonction.Commande dynamique de stabilité (DSC)
La commande dynamique de stabilité
(DSC) commande automatiquement le
freinage et le couple du moteur à l'aide de
systèmes comme l'ABS et le TCS afin de
contrôler le dérapage latéral lors de la
conduite sur des surfaces glissantes, ou
lors de manœuvres soudaines ou
d'évitement, ce qui améliore la sécurité du
véhicule.

Se référer à ABS (page 4-84) et TCS (page
4-85).

Le fonctionnement de la commande DSC
est possible à des vitesses supérieures à 20
km/h (12 mi/h).

Le voyant reste allumé quand le système
est en panne.
Se référer à Indication d'avertissement/
voyants à la page 4-33.
PRUDENCE
Ne pas se fier à la commande de stabilité
dynamique pour remplacer une conduite
sécuritaire:
La commande dynamique de stabilité
(DSC) ne peut pas compenser une conduite
dangereuse, une vitesse excessive, une
conduite trop proche du véhicule qui
précède et les aquaplanages (perte de
traction due à la présence d'eau sur la
route). Un accident est toujours possible.
En cours de conduite
ABS/TCS/DSC
4-87
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

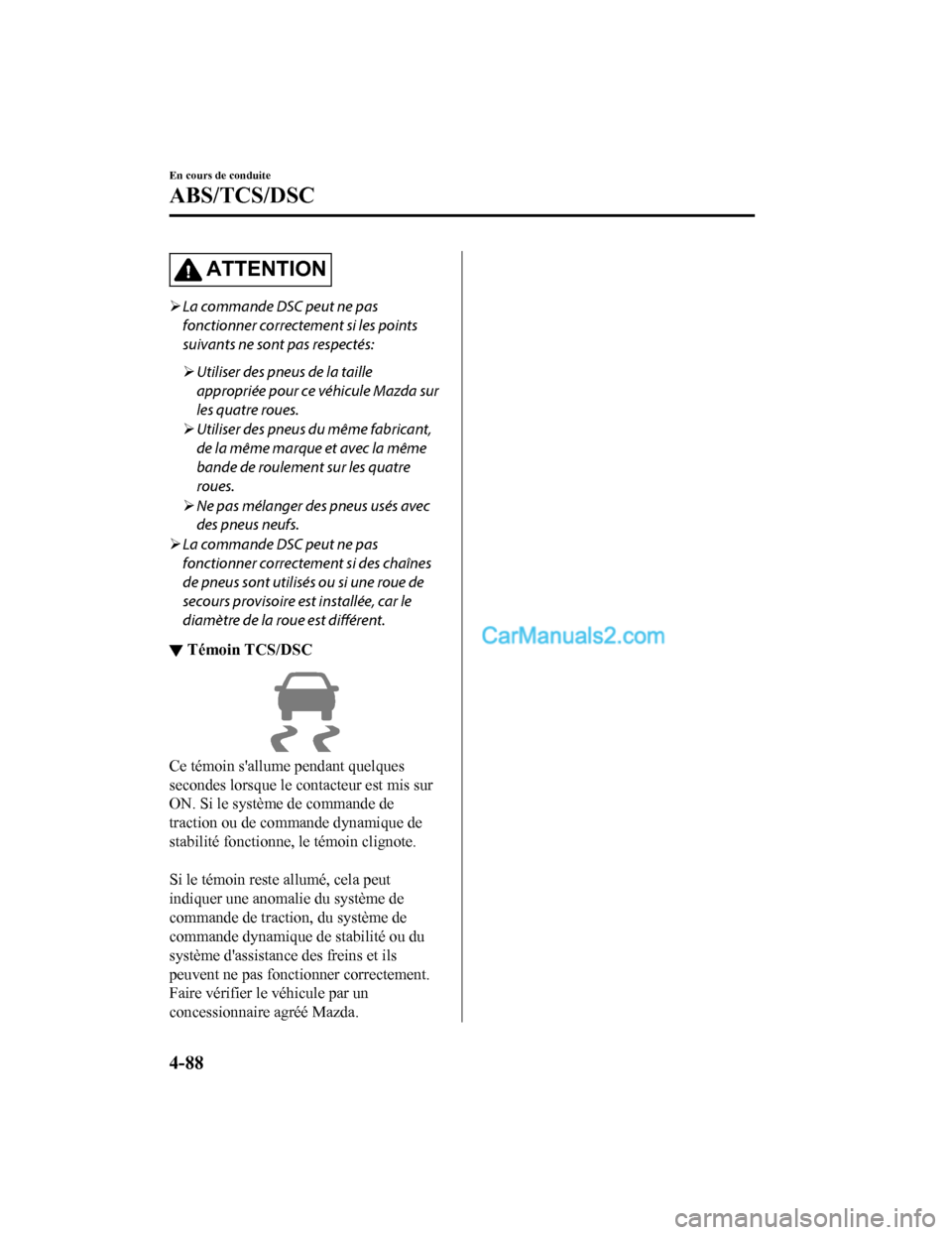

ATTENTION
La commande DSC peut ne pas
fonctionner correctement si les points
suivants ne sont pas respectés:
 Utiliser des pneus de la taille
appropriée pour ce véhicule Mazda sur
les quatre roues.
 Utiliser des pneus du même fabricant,
de la même marque et avec la même
bande de roulement sur les quatre
roues.
 Ne pas mélanger des pneus usés avec
des pneus neufs.
 La commande DSC peut ne pas
fonctionner correctement si des chaînes
de pneus sont utilisés ou si une roue de
secours provisoire est installée, car le
diamètre de la roue est différent.
▼ Témoin TCS/DSC
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON. Si le système de commande de
traction ou de commande dynamique de
stabilité fonctionne, le témoin clignote.

Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
En cours de conduite
ABS/TCS/DSC
4-88
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Moniteur d'économie de carburant*
Pour les véhicules avec l'audio de type B, les informations relatives à la consommation de
carburant s'affichent en actionnant chaque icône dans l'affichage.
De plus, à l'issue d'un voyage, l'efficacité énergétique totale à ce jour est affichée sur
l'affichage de clôture lorsqu'il est allumé.
1. Sélectionner l'icône
sur l'écran d'accueil pour afficher l'écran des applications.
2. Sélectionner le “Consommation”.
3. Actionner l'interrupteur de commande ou toucher l'écran et afficher le menu.
REMARQUE
Lorsque le menu est affiché en touchant l'écran, l'affichage est masqué automatiquement
après 6 secondes.
4. Sélectionner l'icône dans le menu et effectuer l'opération. Chaque icône fonctionne comme suit:
Indication sur l'affichage État des commandes
Masque l'affichage du menu.
Affiche l'écran de l'application.
Réinitialise les données de consommation de carbu-
rant.
Affiche l'écran de réglages suivant.
Met fin à la permutation d'activation/désactivation de
l'affichage
Permutation d'activation/désactivation pour la fonc-
tion qui synchronise les données d'économie de car-
burant réinitialisées du compteur journalier (compteur
journalier A) (tableau de bord de type B uniquement)
REMARQUE
L'écran du moniteur d'économie de carburant après que le contacteur passe de ON à OFF
est modifié à l'écran initial du moniteur d'économie de carburant lorsque le contacteur
passe sur ON la fois suivante.
En cours de conduite
Moniteur d'économie de carburant
*Certains modèles.4-89
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

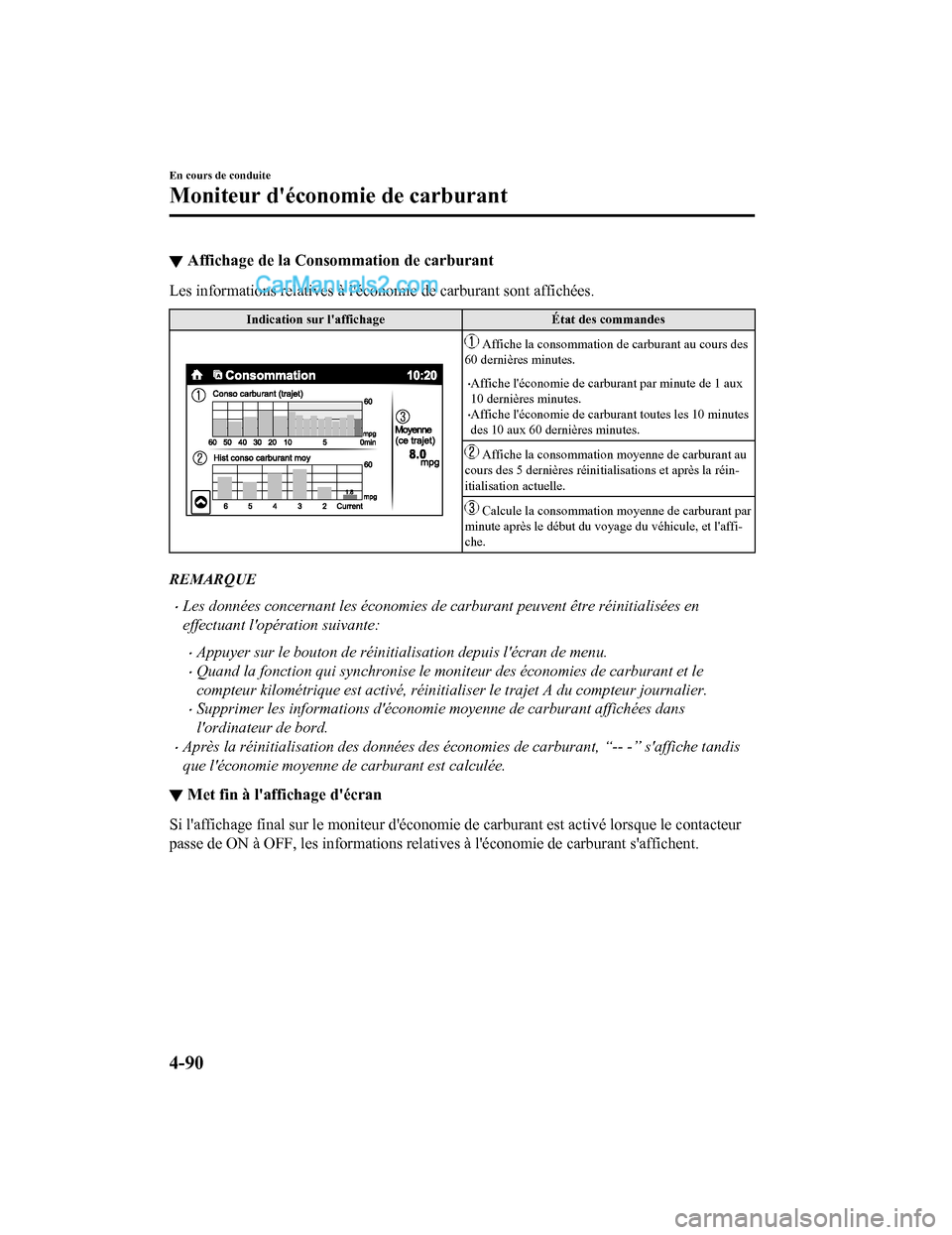

▼Affichage de la Consommation de carburant
Les informations relatives à l'économie de carburant sont affichées.
Indication sur l'affichage
État des commandes
Affiche la consommation de carburant au cours des
60 dernières minutes.
Affiche l'économie de carburant par minute de 1 aux
10 dernières minutes.
Affiche l'économie de carburant toutes les 10 minutes
des 10 aux 60 dernières minutes.
Affiche la consommation moyenne de carburant au
cours des 5 dernières réinitiali sations et après la réin-
itialisation actuelle.
Calcule la consommation moyenne de carburant par
minute après le début du voya ge du véhicule, et l'affi-
che.
REMARQUE
Les données concernant les économies de carburant peuvent être réinitialisées en
effectuant l'opération suivante:
Appuyer sur le bouton de réinitialisation depuis l'écran de menu.
Quand la fonction qui synchronise le moniteur des économies de carburant et le
compteur kilométrique est activé, réinitialiser le trajet A du compteur journalier.
Supprimer les informations d'économie moyenne de carburant affichées dans
l'ordinateur de bord.
Après la réinitialisation des données des économies de carburant, “-- -” s'affiche tandis
que l'économie moyenne de carburant est calculée.
▼ Met fin à l'affichage d'écran
Si l'affichage final sur le moniteur d'économie de carburant est activé lorsque le contacteur
passe de ON à OFF, les informations relativ
es à l'économie de carburant s'affichent.
En cours de conduite
Moniteur d'économie de carburant
4-90
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
