Insérer correctement la
fiche de
l'accessoire dans la prise des
accessoires.
 Ne pas insérer l'allume-cigare dans la
prise des accessoires.
 Il est possible que des bruits soient
produits dans la lecture audio selon
l'appareil connecté à la prise des
accessoires.
 Selon le périphérique connecté à la prise
des accessoires, le système électrique du
véhicule peut être affecté, ce qui peut
entraîner l'activation du voyant.
Déconnectez le périphérique connecté et
assurez-vous que le problème est résolu.
Si le problème est résolu, déconnectez le
périphérique de la prise et placez le
contacteur en position d'arrêt. Si le
problème n'est pas résolu, s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
Pour éviter de décharger la batterie, ne
pas utiliser la prise des accessoires
pendant de longues périodes lorsque le
moteur tourne au ralenti ou s'il est arrêté.
Connexion de la prise des accessoires
1. Ouvrir le couvercle.
2. Faire passer le cordon de la fiche de
connexion par l'ouverture de la console
et insérer la fiche dans la prise des
accessoires.

Fiche
Fonctions intérieures
Équipement intérieur
5-143
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Port d'alimentation USB*
Les ports d'alimentation USB peuvent être
utilisés, que le contacteur soit positionné
sur ACC ou sur ON.
Utiliser uniquement des appareils USB
dont la consommation électrique
maximale est de 10,5 W (5 V CC, 2,1 A)
ou moins.
Port d'alimentation USB
ATTENTION
Pour éviter d'endommager les ports
d'alimentation USB ou de provoquer une
panne électrique, veiller aux points
suivants:
 Ne pas utiliser d'appareils USB qui
requièrent plus de 10,5 W (5 V CC,
2,1 A).
 Fermer le couvercle lorsque les ports
d'alimentation USB ne sont pas utilisés
afin d'éviter que des objets étrangers et
des liquides ne pénètrent à l'intérieur.
 Brancher correctement les connecteurs
USB dans les ports d'alimentation USB.
REMARQUE
Les ports d'alimentation USB sont
uniquement conçus pour la recharge et
ne peuvent pas être utilisés pour se
connecter au système audio du véhicule.
Pour éviter de décharger la batterie, ne
pas utiliser les ports d'alimentation USB
pendant de longues périodes lorsque le
moteur tourne au ralenti ou est arrêté.
Comment se connecter
La rainure dans la boîte d'accoudoir peut
être utilisé pour faire passer le cordon de
l'appareil dans la boîte et le connecter aux
ports d'alimentation USB.
1. Ouvrir le couvercle.
2. Faire passer le cordon à travers la rainure dans la boîte d'accoudoirs et
insérer le connecteur USB dans l'un
des ports d'alimentation USB.
Connecteur
Fonctions intérieures
Équipement intérieur
5-144*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Porte-verres
PRUDENCE
Ne jamais utiliser le porte-verres pour
maintenir des contenants avec des liquides
chauds lorsque le véhicule est en
mouvement:
L'utilisation d'un porte-verres pour
maintenir des contenants avec des liquides
chauds lorsque le véhicule est en
mouvement est dangereux. Si le liquide se
renverse, on risque de se brûler.
Ne rien placer d'autre que des verres ou des
canettes de boissons dans le porte-verres:
Le fait de mettre des objets autres que des
verres ou des canettes de boissons dans le
porte-verres est dangereux.
En cas de freinage ou de manœuvre
brusque, les occupants peuvent être cognés
et subir des blessures, ou les objets peuvent
être projetés à l'intérieur du véhicule et
gêner le conducteur, ce qui peut causer un
accident. N'utiliser le porte-verres que pour
y mettre des verres ou des canettes de
boissons.
▼Avant
▼
Arrière*
Le porte-verres arrière est situé sur
l'accoudoir central arrière.
Fonctions intérieures
Équipement intérieur
*Certains modèles.5-145
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Porte-bouteilles
Les porte-bouteilles se trouvent sur
l'intérieur des portières.
Avant
Porte-bouteille
Arrière
Porte-bouteille
ATTENTION
Ne pas utiliser les porte-bouteilles pour des
contenants non fermés. Le liquide risque de
se renverser lorsqu'une portière est ouverte
ou fermée.
Compartiments derangement
PRUDENCE
Garder les boîtes de rangement fermées
pendant qu'on conduit:
Le fait de conduire avec les compartiments
de rangement ouverts est dangereux. Pour
réduire les risques de blessures en cas
d'accident ou de freinage brusque, garder
les compartiments de rangement fermés
lors de la conduite.
Ne mettez pas d'articles dans des espaces
de stockage sans couvercle:
Il est dangereux de mettre des articles dans
des espaces de stockage sans couvercle, car
si vous accélérez brusquement ils
risqueraient d'être projetés dans l'habitacle
et de causer des blessures, selon la manière
dont ils sont rangés.
ATTENTION
Ne pas laisser de lunettes ou de briquet
dans la boîte de rangement lorsque le
véhicule est stationné au soleil. La
température élevée, risque de faire exploser
un briquet ou de déformer ou craquer le
plastique de lunettes.
▼Console supérieure
Ce compartiment de console est conçu
pour y ranger des lunettes et autres
accessoires.
Fonctions intérieures
Équipement intérieur
5-146
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Pousser sur le verrou pour l'ouvrir.
▼Boîte à gants
Pour ouvrir la boîte à gants, tirer la
poignée vers soi.
Pour fermer la boîte à gants, appuyer
fermement sur le centre du couvercle de la
boîte à gants.
▼Console centrale
Pour ouvrir, tirer le loquet.
Plateau de rangement
La boîte de rangement peut être retirée.
Plateau de
rangement
▼ Boîte d'accoudoir*
Pour l'ouvrir, appuyer sur le bouton et tirer
le couvercle vers le haut.
Fonctions intérieures
Équipement intérieur
*Certains modèles.5-147
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

▼Compartiment à bagages
Anneaux de fixation de la charge
PRUDENCE
S'assurer que tout bagage et paquet est
fixé avant de conduire le véhicule:
Le fait de ne pas fixer les bagages ou paquets avant la conduite est dangereux car ils
pourraient se déplacer ou être projetés en cas de freinage brusque ou de collision, et causer de
graves blessures.
Utiliser les anneaux du compartiment à bagages pour fixer les bagages avec une corde ou un
filet. La force de tension des anneaux est de 196 N (20 kgf, 44 lbf). Ne pas appliquer une
force excessive aux anneaux car cela les endommagerait.
Compartiment inférieur de compartiment à bagages
Ouvrir le couvercle pour placer de petits objets dans le compartiment inférieur.
Fonctions intérieures
Équipement intérieur
5-148
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

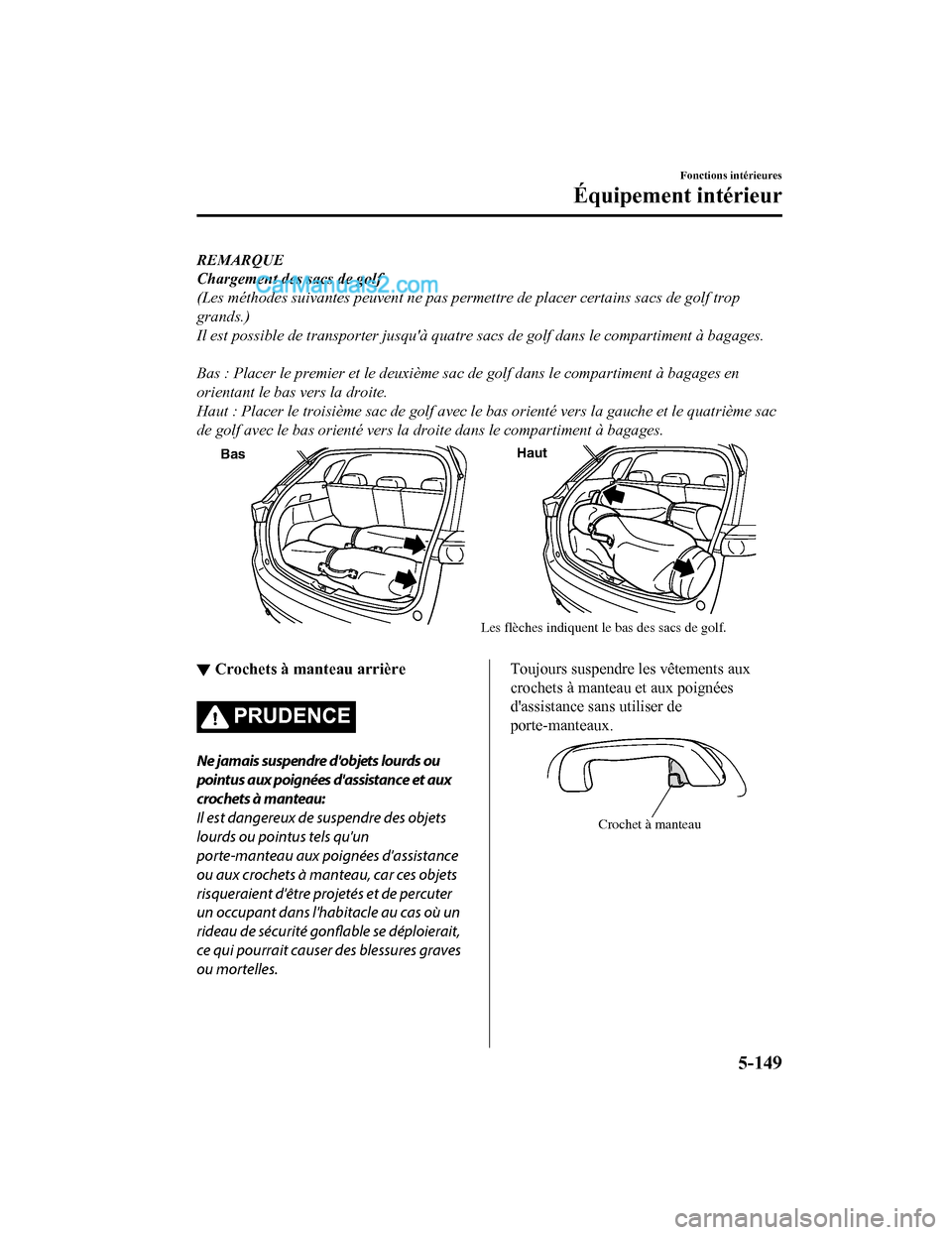

REMARQUE
Chargement des sacs de golf
(Les méthodes suivantes peuvent ne pas permettre de placer certains sacs de golf trop
grands.)
Il est possible de transporter jusqu'à quatre sacs de golf dans le compartiment à bagages.

Bas : Placer le premier et le deuxième sac de golf dans le compartiment à bagages en
orientant le bas vers la droite.
Haut : Placer le troisième sac de golf avec le bas orienté vers la gauche et le quatrième sac
de golf avec le bas orienté vers la droite dans le compartiment à bagages.
Les flèches indiquent le bas des sacs de golf. Haut
Bas
▼ Crochets à manteau arrière
PRUDENCE
Ne jamais suspendre d'objets lourds ou
pointus aux poignées d'assistance et aux
crochets à manteau:
Il est dangereux de suspendre des objets
lourds ou pointus tels qu'un
porte-manteau aux poignées d'assistance
ou aux crochets à manteau, car ces objets
risqueraient d'être projetés et de percuter
un occupant dans l'habitacle au cas où un
rideau de sécurité gonflable se déploierait,
ce qui pourrait causer des blessures graves
ou mortelles.
Toujours suspendre les vêtements aux
crochets à manteau et aux poignées
d'assistance sans utiliser de
porte-manteaux.
Crochet à manteau
Fonctions intérieures
Équipement intérieur
5-149
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

MEMO
5-150
CX-5_8FN2-FC-16L_Edition22017-3-16 16:10:56

6Entretien
Comment maintenir votre véhicule Mazda en condition optimale.
Informations essentie lles................... 6-2
Introduction.................................. 6-2
Entretien périodique......................... 6-4 Entretien périodique (États-Unis,
Canada et Porto Rico)...................6-4
Entretien périodique
(Mexique)................................... 6-10
Contrôle d'entretien.................... 6-16
Entretien réalisable par le
propriétaire...................................... 6-19 Précautions concernant l'entretien
réalisable par le propriétaire....... 6-19
Capot...........................................6-21
Vue générale du compartiment
moteur......................................... 6-23
Huile moteur............................... 6-24
Liquide de refroidissement du
moteur......................................... 6-26
Liquide de frein/embrayage........6-28
Liquide de lave-glace................. 6-29
Lubrification de la
carrosserie................................... 6-30
Balais d'essuie-glace................... 6-30
Batterie....................................... 6-36
Remplacement de la pile de la
clé............................................... 6-38
Pneus...........................................6-41
Ampoules........ ........................ ....6-46
Fusibles....................................... 6-52
Soins à apporter...............................6-58
Entretien extérieur. ..................... 6-58
Entretien de l'habitacle............... 6-65
6-1
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Introduction
Procéder à l'inspection du véhicule, au remplacement d'un pneu ou à tout type de
maintenance (comme le nettoyage du véhicule) avec prudence afin d'éviter toute blessure.
En particulier, porter des gants de travail épais tels que des gants en coton en cas de contact
avec des zones hors de vue lors de l'inspection ou de travaux sur le véhicule. Inspecter le
véhicule ou effectuer d'autres procédures avec les mains nues peut entraîner des blessures.

Si l'on n'est pas certain de la marche à suivre décrite, il est fortement conseillé de faire faire
l'opération par un garage spécialisé, de préférence chez un concessionnaire agréé Mazda.

Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffisant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.

Pour des conseils d'experts et un entretien de qualité, s'adresser à un concessionnaire agréé
Mazda.

Pour continuer à bénéficier de votre garantie et protéger votre investissement, il est de votre
responsabilité de bien entretenir votre véhicule selon les services recommandés d'usine
décrits dans ce manuel. Dans ce cadre vous devez conserver votre carnet d'entretien, les
reçus, les demandes de réparation et tout au tre document comme preuve que cet entretien a
bien été effectué. Vous devez présenter ces documents en cas de désaccord sur la couverture
de garantie. Ne pas le faire peut rendre votre ga rantie nulle et non avenue soit en totalité ou
en partie.

Cette preuve peut consister de ce qui suit:
Le carnet d'entretien des services prévus de Mazda, se reporter à la brochure de garantie,
doit être entièrement rempli montrant le kilométrage, le numéro de commande de
réparation, la date de chaque service, et signé par un technicien d'entretien automobile
qualifié qui effectue l'entretien des véhicules.
Les copies originales des ordres de réparation ou autres reçus qui incluent le kilométrage
et la date à laquelle le service du véhicule a été effectué. Chaque reçu doit être signé par
un technicien d'entretien automobile qualifié.
Pour l'entretien que vous avez fait, une déclaration mentionnant que vous l'avez bien
effectué, affichant le kilométrage et la date à laquelle le travail a été fait. Également, les
reçus des pièces de rechange (fluide, filtres, etc.) indiquant la date et le kilométrage
doivent être joints à cette déclaration.

Entretien
Informations essentielles
6-2
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
