MAZDA MODEL CX-5 2017 Manuel du propriétaire (in French)

Vue générale du compartiment moteur
Réservoir de liquide de lave-glace de
pare-briseRéservoir de liquide de frein/embrayage
Jauge d'huile moteur Batterie Porte-fusibles
Bouchon du circuit
de refroidissement Réservoir de liquide de
refroidissement du moteur
Bouchon de remplissage
d'huile moteur
Entretien
Entretien réalisable par le propriétaire
6-23
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

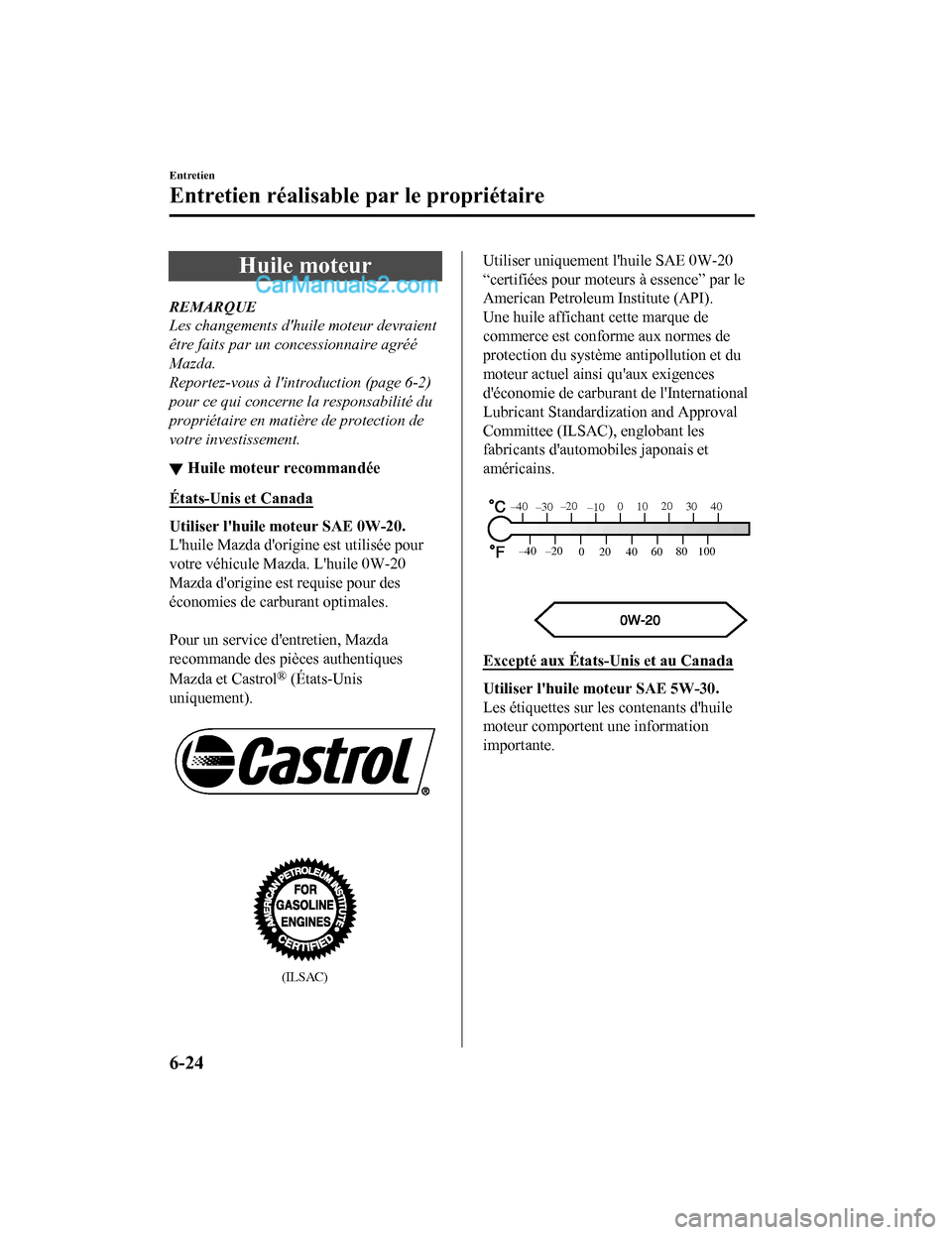

Huile moteur
REMARQUE
Les changements d'huile moteur devraient
être faits par un concessionnaire agréé
Mazda.
Reportez-vous à l'introduction (page 6-2)
pour ce qui concerne la responsabilité du
propriétaire en matière de protection de
votre investissement.
▼Huile moteur recommandée
États-Unis et Canada
Utiliser l'huile moteur SAE 0W-20.
L'huile Mazda d'origine est utilisée pour
votre véhicule Mazda. L'huile 0W-20
Mazda d'origine est requise pour des
économies de carburant optimales.

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
® (États-Unis
uniquement).


(ILSAC)
Utiliser uniquement l'huile SAE 0W-20
“certifiées pour moteurs à essence” par le
American Petroleum Institute (API).
Une huile affichant cette marque de
commerce est conforme aux normes de
protection du système antipollution et du
moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.

80
60
40
20
0
–40 –20
30
100
40
20
10
0
–10
–20
–30
–40
Excepté aux États-Unis et au Canada
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Entretien
Entretien réalisable
par le propriétaire
6-24
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
® (Mexique uniquement).


(ILSAC)
(Mexique)
Utiliser l'huile moteur SAE 5W-30. Si
l'huile moteur SAE 5W-30 n'est pas
disponible, utiliser de l'huile moteur SAE
5W-20.

La désignation de qualité SM ou ILSAC
doit être indiquée sur l'étiquette.

80
60
40
20
0
–40 –20
30
100
40
20
10
0
–10
–20
–30
–40
▼ Procédure de réinitialisation de
l'unité de commande du moteur du
véhicule
Après la vidange de l'huile moteur, Il est
recommandé de faire effectuer
l'initialisation (réinitialisation des données
d'huile moteur) de la valeur enregistrée
dans un atelier de réparation comme par
exemple un concessionnaire agréé Mazda.
Si la valeur enregistrée par l'ordinateur
n'est pas initialisée, le témoin de la clé
peut ne pas s'éteindre ou peut s'allumer
plus tôt que la normale.
Se référer à Contrôle d'entretien à la page
6-16.
▼Vérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire à nouveau à fond.

MAX
Correct
MIN
Entretien
Entretien réalisable par le propriétaire
6-25
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

5. Retirer à nouveau la jauge et vérifier leniveau.
Le niveau est normal s'il se trouve
entre les marques MIN et MAX.
S'il est près ou plus bas que “MIN”,
ajouter assez d'huile pour porter le
niveau à “MAX”.
ATTENTION
Ne pas trop remplir d'huile moteur. Cela
risque d'endommager le moteur.
6. S'assurer que le joint torique sur la jauge est placé correctement avant de
réinsérer la jauge.
7. Réintroduire la jauge à fond.
Liquide de refroidissement du moteur
▼Vérification du niveau de liquide de
refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment moteur.
NE PAS FAIRE L'APPOINT DE LIQUIDE DE
REFROIDISSEMENT LORSQUE LE MOTEUR
EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes dans le
compartiment moteur peuvent être très
chaudes. On risque de se brûler. Inspecter
avec précautions le liquide de
refroidissement dans le réservoir de liquide
de refroidissement, mais ne pas l'ouvrir.
Stationner le véhicule dans un endroit
sûr, puis couper le contact et s'assurer que
le ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité du
ventilateur de refroidissement :
Il est dangereux de travailler à proximité du
ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la
température du compartiment moteur est
élevée. On risque d'être blessé gravement
par les ailettes tournantes du ventilateur.
Entretien
Entretien réalisable par le propriétaire
6-26
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds :
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de jaillir
sous pression et causer de graves blessures.
REMARQUE
Les changements de liquide de
refroidissement du moteur devraient être
faits par un concessionnaire agréé Mazda.
Vérifier la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an ―au début de
l'hiver ―et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).

Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonflée ou
détériorée.

Le liquide doit remplir le radiateur et être
entre les repères F et L dans le réservoir
lorsque le moteur est froid.

Si le niveau se trouve au niveau ou à
proximité du repère L, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère F.
Serrez fermement le bouchon du réservoir
de liquide de refroi dissement après avoir
ajouté du liquide de refroidissement.
ATTENTION
 Le liquide de refroidissement abîme la
peinture.
Rincer immédiatement tout liquide qui
s'est renversé.
Entretien
Entretien réalisable par le propriétaire
6-27
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Si l'indication “FL22” apparaît sur ou près
du bouchon du circuit de
refroidissement, il est recommandé
d'utiliser un liquide de refroidissement de
type FL-22 lors du remplacement du
liquide de refroidissement du moteur. En
utilisant du liquide de refroidissement
autre que le FL-22 peut causer de graves
dommages au moteur et au circuit de
refroidissement.

Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
Liquide de frein/ embrayage
▼Vérification du niveau de liquide de
frein/embrayage
PRUDENCE
Si le niveau du liquide de frein/embrayage
est bas, faire contrôler les freins:
Un niveau de liquide de frein/embrayage
bas est dangereux.
Un niveau bas pourrait indiquer une usure
des garnitures de frein ou une fuite du
système de freinage rendant les freins
inutilisables et pourrait résulter en un
accident.
Les freins et l'embrayage utilisent le
liquide du même réservoir.
Vérifier périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé entre les repères MAX et MIN.
Ceci est une condition normale associée à
l'usure de garnitures des freins et
d'embrayage. Si le niveau du liquide est
excessivement bas, faire vérifier le circuit
de freinage/embrayage par un
concessionnaire agréé Mazda.
Entretien
Entretien réalisable
par le propriétaire
6-28
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Liquide de lave-glace
▼Vérification du niveau du liquide de
lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glace de
pare-brise ou de l'eau pure dans le réservoir
de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse. Si
pulvérisé sur le pare-brise, il le salira,
gênera la visibilité et cela peut causer un
accident.
Utilisation de liquide de lave-glace sans
protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F) avec
du liquide de lave-glace sans protection
antigel est dangereuse car cela risque de
bloquer la vue par le pare-brise et causer
un accident. Par temps froid, s'assurer de
toujours utiliser du liquide de lave-glace
avec une protection antigel.
REMARQUE
La réglementation lo
cale, provinciale ou
fédérale peut limiter l'utilisation de
composés organiques volatils (COV) qui
sont communément utilisés comme agents
antigel dans le liquide de lave-glace. Un
liquide de lave-glace avec un bas
pourcentage de COV ne doit être utilisé
que s'il fournit une protection contre le gel
adéquate pour toutes les régions et les
climats où le véhicule sera utilisé.
Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
L F
Correct
La partie supérieure du flotteur doit se
trouver entre F et L.

Utiliser de l'eau pure si du liquide de
lave-glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution
de lave-glace antigel.
REMARQUE
Les lave-glaces avant et arrière utilisent le
même réservoir.
Entretien
Entretien réalisable par le propriétaire
6-29
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

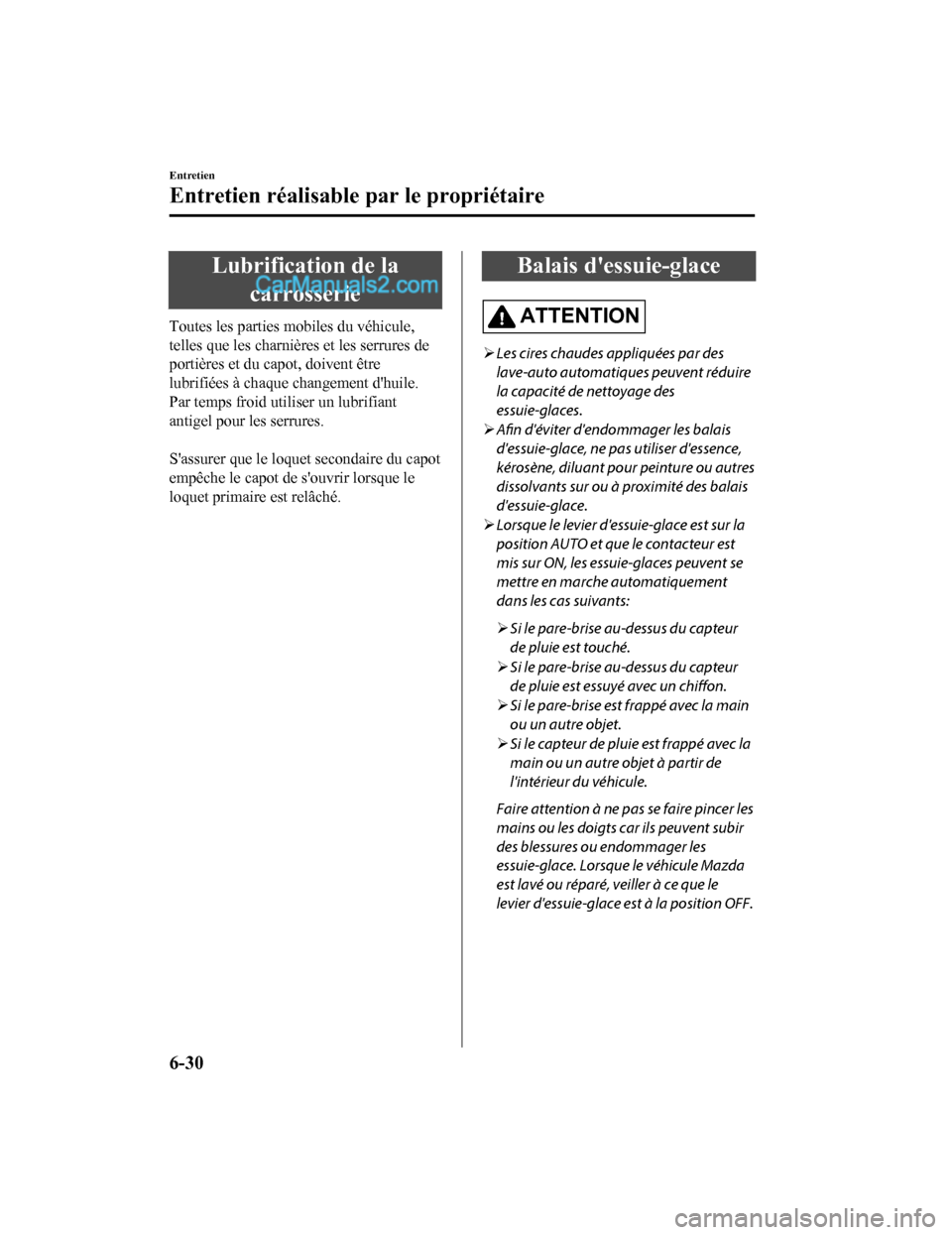

Lubrification de lacarrosserie
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures de
portières et du capot, doivent être
lubrifiées à chaque changement d'huile.
Par temps froid utiliser un lubrifiant
antigel pour les serrures.

S'assurer que le loquet secondaire du capot
empêche le capot de s'ouvrir lorsque le
loquet primaire est relâché.
Balais d'essuie-glace
ATTENTION
Les cires chaudes appliquées par des
lave-auto automatiques peuvent réduire
la capacité de nettoyage des
essuie-glaces.
 Afin d'éviter d'endommager les balais
d'essuie-glace, ne pas utiliser d'essence,
kérosène, diluant pour peinture ou autres
dissolvants sur ou à proximité des balais
d'essuie-glace.
 Lorsque le levier d'essuie-glace est sur la
position AUTO et que le contacteur est
mis sur ON, les essuie-glaces peuvent se
mettre en marche automatiquement
dans les cas suivants:
 Si le pare-brise au-dessus du capteur
de pluie est touché.
 Si le pare-brise au-dessus du capteur
de pluie est essuyé avec un chiffon.
 Si le pare-brise est frappé avec la main
ou un autre objet.
 Si le capteur de pluie est frappé avec la
main ou un autre objet à partir de
l'intérieur du véhicule.
Faire attention à ne pas se faire pincer les
mains ou les doigts car ils peuvent subir
des blessures ou endommager les
essuie-glace. Lorsque le véhicule Mazda
est lavé ou réparé, veiller à ce que le
levier d'essuie-glace est à la position OFF.
Entretien
Entretien réalisable par le propriétaire
6-30
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

La contamination du pare-brise ou des
balais d'essuie-glace par des matières
étrangères peut réduire l'efficacité des
balais d'essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d'arbre et les traitements à
la cire chaude utilisée dans certains
appareils de lave-auto automatiques.

Si les balais n'essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent doux
et rincer entièrement à l'eau limpide.
Répéter l'opération si nécessaire.
▼Remplacement des balais
d'essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
ATTENTION

Pour éviter d'endommager les bras
d'essuie-glace et les autres composants,
ne pas déplacer manuellement les
essuie-glace.
 Ne pas plier le balai en caoutchouc plus
que nécessaire lors de son
remplacement. Dans le cas contraire, la
barre métallique dans le balai pourrait se
déformer et le fonctionnement de
l'essuie-glace en serait affecté.
REMARQUE
Pour relever les bras des deux
essuie-glaces, lever en premier celui du
côté conducteur. Lorsque vous rabaissez
les bras des essuie-glaces, baissez
précautionneusement celui du côté
passager en premier tout en le soutenant
avec votre main. Forcer le bras de
l'essuie-glace à se rabaisser pourrait
endommager le bras et la lame, voire
rayer ou briser le pare-brise.
1. Relever le bras d'essuie-glace.
ATTENTION
Pour empêcher les dommages au
pare-brise, laisser retomber doucement
l'essuie-glace sans le frapper contre le
pare-brise.
2. Faire glisser le balai dans le sens indiqué par la flèche tout en appuyant
sur la languette du bras de
l'essuie-glace pour retirer le balai.

Entretien
Entretien réalisable par le propriétaire
6-31
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

3. Tirer sur le balai en caoutchouc dans ladirection indiquée par la flèche et la
faire glisser sur une position où la
rainure du support de balai peut être
contrôlée.

Rainure
4. Tirer l'extrémité du balai encaoutchouc de la rainure du support de
balai dans la direction indiquée par la
flèche et la retirer du balai en
caoutchouc du support de balai.

Rainure
Entretien
Entretien réalisable par le propriétaire
6-32
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
