▼Éclairage départ maison
L'éclairage départ maison allume les
lumières lorsque la touche de
déverrouillage de la télécommande est
enfoncée et que le conducteur est éloigné
du véhicule.
Les lumières suivantes s'allument lorsque
l'éclairage départ maison est utilisé.
Feux de croisement, feux de
stationnement, feux arrière, feux de plaque
d'immatriculation.
Pour allumer l'éclairage
Lorsque le contacteur d'allumage et
l'interrupteur des phares sont dans les
situations suivantes, les phares
s'allumeront après un appui sur la touche
de déverrouillage de la télécommande et
que le véhicule a reçu le signal de la
télécommande. Les phares s'éteignent
après qu'une certaine période de temps
s'est écoulée (30 secondes).
Contacteur : sur OFF
Interrupteur des phares: , ou
Touche de verrouillage Touche de déverrouillage
REMARQUE
Le fonctionnement de l'éclairage départ
maison peut être activé ou désactivé.
Se référer à Fonctions de
personnalisation à la page 9-10.
Après un appui sur la touche de
verrouillage de la télécommande et que
le véhicule ait reçu le signal de la
télécommande, les phares s'éteignent.
Lorsque l'interrupteur des phares est
placé en position
, les phares
s'éteignent.
▼ Réglage de hauteur des phares
Le nombre de passagers et la charge dans
le compartiment à bagages change l'angle
des phares.

Type automatique
L'angle des phares sera automatiquement
réglé lorsque les phares sont allumés.

Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-33.
Type manuel
L'interrupteur de réglage de hauteur des
phares est utilisé pour ajuster l'angle des
phares manuellement.
Sélectionner l'angle de phare approprié
dans le tableau suivant.
En cours de conduite
Interrupteurs et commandes
4-57
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

Dans les conditions suivantes, le système de reconnaissance des panneaux de
signalisation (TSR) peut ne pas fonctionner normalement.
Un objet placé sur le tableau de bord se refl ète sur le pare-brise et la caméra le détecte.
Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège
arrière et le véhicule est incliné.
La pression des pneus n'est pas ajustée à la pression spécifiée.
Des pneus autres que des pneus standards sont installés.
Le véhicule roule sur une rampe d'accès/de sortie et les environs d'une aire de repos ou
d'un péage autoroutier.
Lorsque la luminosité ambiante change brusquement, comme à l'entrée ou à la sortie
d'un tunnel.
L'allumage des phares est affaibli à cause de saletés ou l'axe optique est dévié.
Le pare-brise est sale ou embué.
Le pare-brise et la caméra sont embués (gouttelettes d'eau).
Une lumière puissante est dirigée vers l'avant du véhicule (feux arrière ou feux de route
de véhicules venant en sens inverse).
Le véhicule effectue un virage serré.
Reflets lumineux importants sur la route.
Un panneau de signalisation est dans une position qui l'empêche de réfléchir
correctement la lumière des phares du véhicule, comme par exemple lorsque le véhicule
roule de nuit ou dans un tunnel.
Le véhicule roule dans des mauvaises conditi ons météorologiques telles que la pluie, le
brouillard ou la neige.
Les données cartographiques enregistrées du sy stème de navigation ne sont pas à jour.
Un panneau de signalisation est masqué par de la boue ou de la neige.
Un panneau de signalisation est caché par des arbres ou un véhicule.
Un panneau de signalisation et partiellement effacé.
Un panneau de signalisation est tordu ou plié.
Un panneau de signalisation est trop haut ou trop bas.
Un panneau de signalisation est trop clair ou trop sombre (y compris panneaux de
signalisation électroniques).
Un panneau de signalisation est trop gros ou trop petit.
Un objet similaire à un panneau de signalisation a été reconnu (comme un autre
panneau ou un panneau y ressemblant).
Le système de reconnaissance des panneaux de signalisation (TSR) ne fonctionne pas si
l'affichage de conduite active est configuré sur masqué.
Le système de reconnaissance des panneaux de signalisation (TSR) peut être réglé sur
inactif.
Se référer à Fonctions de personnalisation à la page 9-10.
En cours de conduite
i-ACTIVSENSE
4-112
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Si le volant de direction, la pédale d'accélérateur ou la pédale de frein sont actionnés de
façon abrupte et que le véhicule se rapproche d'une ligne de circulation blanche (jaune),
le système détermine que le conducteur change de voie et les systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi de voie (LDWS) sont temporairement
interrompus. Les systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de
voie (LDWS) redeviennent opérationnels lorsque le système détecte les lignes de
circulation blanches (jaunes) lorsque le véhi cule circule dans sa voie de circulation.
Si le véhicule s'écarte de sa voie de circulation de manière répétée pendant une courte
période de temps, il est possible que les systèmes d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) ne fonctionnent pas.
Lorsqu'aucune ligne de circulation blan che (jaune) n'est détectée, les systèmes
d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS) ne fonctionnent
pas.
Dans les situations suivantes, il est possible que les systèmes d'assistance au maintien de
trajectoire (LAS) et de suivi de voie (LDWS) ne puissent pas détecter les lignes des voies
de circulation blanches (jaunes) et qu ’ils ne fonctionnent pas normalement.
Si un objet placé sur le tableau de bord se reflète sur le pare-brise et est détecté par la
caméra.
Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège
arrière et le véhicule est incliné.
La pression des pneus n'est pas ajustée à la pression spécifiée.
Équipés de pneus autres que des pneus classiques.
Le véhicule est conduit au niveau d’une intersection, d’un carrefour ou d’une
bifurcation.
Les lignes blanches (jaunes) sont moins visibles à cause de saletés ou de peinture
écaillée/éparse.
Le véhicule devant le vôtre roule près d'une ligne blanche (jaune) et la rend moins
visible.
Une ligne blanche (jaune) est moins visible à cause de mauvais temps (pluie, brouillard
ou neige).
Le véhicule roule sur une voie ou section temporaire avec une voie fermée suite à la
construction de route où il peut y avoir plusieurs voies à lignes blanches (jaunes) ou
elles sont interrompues.
Une ligne de confusion est considérée sur la route comme une ligne temporaire pour
des travaux, une ombre, de la neige ou des rainures remplies d'eau.
La luminosité environnante change soudainement, comme lors de l'entrée dans un
tunnel ou de la sortie d'un tunnel.
L'allumage des phares est affaibli à cause de saletés ou l'axe optique est dévié.
Le pare-brise est sale ou embué.
Le pare-brise, la caméra sont embués (gouttelettes d'eau).
En cours de conduite
i-ACTIVSENSE
4-143
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Ne pas utiliser le pare-chocs frontal pour pousser d'autres véhicules ou des obstacles
comme pour sortir d'un espace de stationnement. Autrement le capteur radar (avant)
pourrait être heurté et dévié de sa position.
 Ne pas enlever, démonter ou modifier le capteur radar (avant).
 Pour les réparations, les remplacements ou les travaux de peinture autour du capteur radar
(avant), consulter un concessionnaire agréé Mazda.
 Ne pas modifier la suspension. En cas de mo dification des suspensions, la position du
véhicule pourrait changer et le capteur radar (a vant) peut ne pas être en mesure de détecter
correctement un véhicule ou un obstacle devant vous.
REMARQUE
Dans les conditions suivantes, il est
possible que le capteur radar (avant)
ne puisse pas détecter correctement des
véhicules ou des obstacles devant vous,
et chaque système peut ne pas être en
mesure de fonctionner normalement.
La surface arrière du véhicule devant
vous ne réfléchit pas les ondes radio
efficacement, comme dans le cas
d'une remorque à vide ou d'une
voiture munie d'une plateforme de
chargement recouverte par un toit
souple, de véhicules avec un hayon
en plastique dur et de véhicules à
forme arrondie.
Des véhicules devant vous ayant peu
de hauteur et donc moins de surface
pour réfléchir les ondes radio.
La visibilité est réduite parce que les
pneus d'un véhicule devant vous
projettent de l'eau, de la neige ou du
sable sur votre pare-brise.
Le compartiment à bagages est
chargé d'objets lourds ou les sièges
des passagers arrière sont occupés.
Il y a du verglas, de la neige ou de la
saleté sur la surface frontale ou sur
l'emblème frontal.
En cas d'intempéries comme par
exemple la pluie, la neige ou les
tempêtes de sable.
En conduisant à proximité
d'installations ou d'objets émettant de
fortes ondes radio.
Dans les conditions suivantes, il est
possible que le capteur radar (avant)
ne puisse pas détecter des véhicules ou
des obstacles devant vous.
Le début et la fin d'un virage.
Des routes en lacets.
Des routes à chaussée réduite à
cause d'un chantier routier ou de
fermetures de voies.
Le véhicule devant vous entre dans
l'angle mort du capteur radar.
Le véhicule devant vous roule à une
vitesse anormale en raison d'un
accident ou parce qu'il est
endommagé.
Des routes constamment vallonnées
Conduite sur des routes en mauvais
état ou sur des routes non
goudronnées.
La distance entre votre véhicule et le
véhicule devant vous est extrêmement
courte.
Un véhicule arrive brusquement très
près comme pour vous rabattre sur la
voie.
En cours de conduite
i-ACTIVSENSE
4-166
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Certains périphériques audio
Bluetooth
® nécessitent un certain
délai avant que le symbole
apparaisse.
Si un téléphone mobile de type
mains-libres est le dernier
périphérique appairé, l'unité
Bluetooth
® établit la liaison vers le
périphérique. Pour utiliser un
périphérique audio Bluetooth
®
précédemment appairé au niveau de
l'unité Bluetooth
®, la liaison doit
être établie vers le périphérique en
question.
Si une erreur survient lors de la
tentative de liaison d'un
périphérique, le message "Err"
clignote sur l'affichage pendant trois
secondes, puis "LINK CHANGE"
s'affiche de nouveau. Dans ce cas,
vérifier l'état d'appairage du
périphérique audio Bluetooth
® et
l'emplacement du périphérique dans
le véhicule (pas dans le
compartiment à bagages ou dans
une boîte métallique), puis
redémarrer l'opération de liaison.
L'enregistrement du périphérique
peut également être effectué à l'aide
de la reconnaissance vocale.
Procédure de confirmation du
périphérique actuellement relié
Activer le mode de modification de la
liaison. (se référer à “Modification de la
liaison vers un périphérique audio
Bluetooth
®”).
Le périphérique affiché en premier
correspond au périphérique actuellement
relié.
▼ Supprimer un périphérique (audio
Bluetooth®)
1. Sélectionner le mode de suppression
d'appairage "PAIR DELETE" sous le
mode "BT SETUP" à l'aide du bouton
de commande audio. (Pour plus de
détails, se référer à “Configuration du
périphérique audio Bluetooth
®”.)
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
3. Le nom du premier périphérique
appairé s'affiche.
4. Tourner le bouton de commande audio et sélectionner le nom du périphérique
appairé à supprimer.

Nom du périphérique 1
Nom du périphérique 2
Nom du périphérique 3
Nom du périphérique 4
Nom du périphérique 5
Nom du périphérique 6
Nom du périphérique 7
REMARQUE
Seuls les périphériques appairés sont
affichés. Si seul un périphérique est
appairé, son nom est le seul affiché.
5. Si une option autre que "GO BACK" est sélectionnée et que le bouton de
commande audio est enfoncé, le
message "SURE ? NO" s'affiche.
Fonctions intérieures
Ensemble audio [Type A (écran non tactile)]
5-47
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

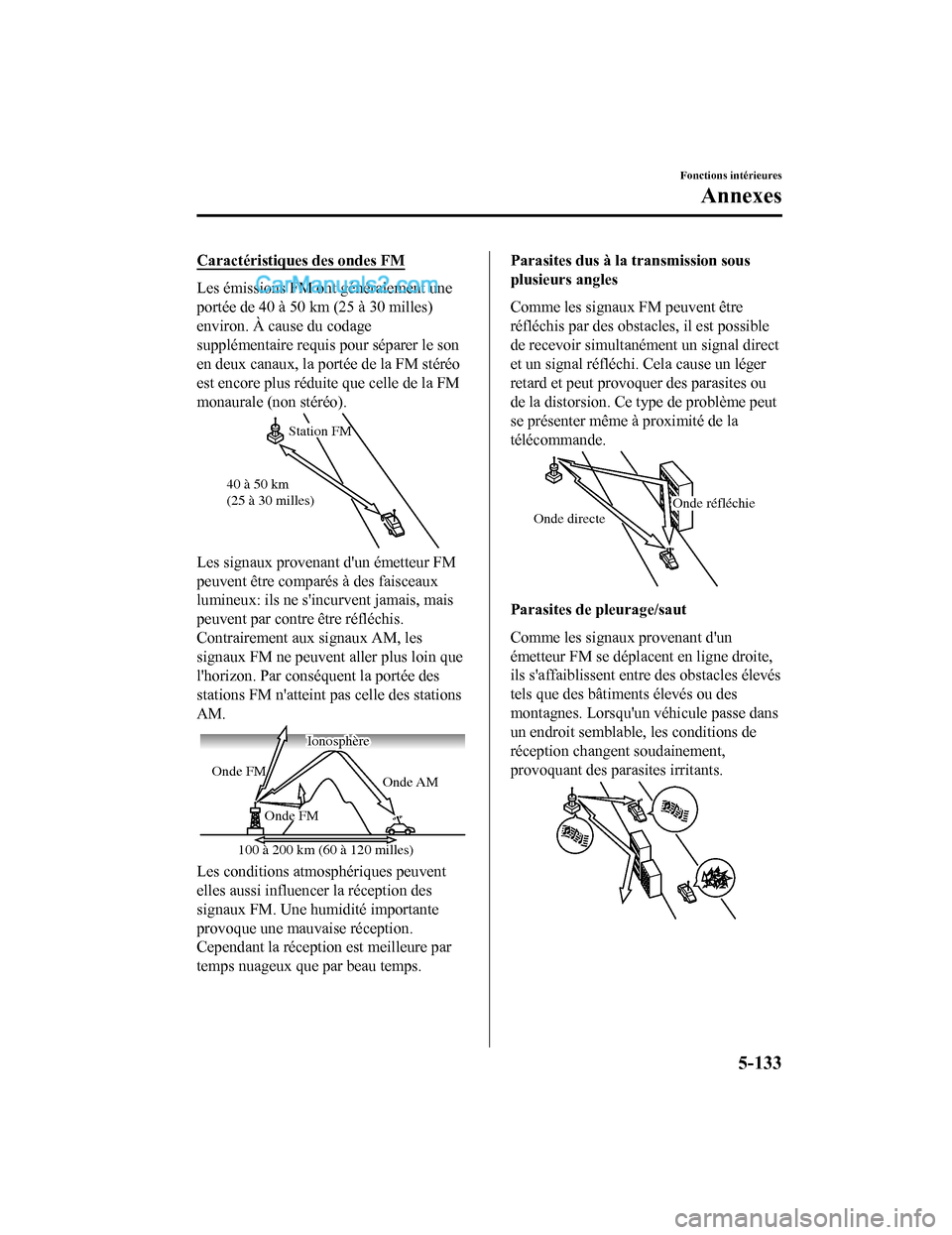

Caractéristiques des ondes FM
Les émissions FM ont généralement une
portée de 40 à 50 km (25 à 30 milles)
environ. À cause du codage
supplémentaire requis pour séparer le son
en deux canaux, la portée de la FM stéréo
est encore plus réduite que celle de la FM
monaurale (non stéréo).
Station FM
40 à 50 km
(25 à 30 milles)
Les signaux provenant d'un émetteur FM
peuvent être comparés à des faisceaux
lumineux: ils ne s'incurvent jamais, mais
peuvent par contre être réfléchis.
Contrairement aux signaux AM, les
signaux FM ne peuvent aller plus loin que
l'horizon. Par conséquent la portée des
stations FM n'atteint pas celle des stations
AM.
Onde AM
Onde FM
Onde FM
100 à 200 km (60 à 120 milles)
Ionosphère
Les conditions atmosphériques peuvent
elles aussi influencer la réception des
signaux FM. Une humidité importante
provoque une mauvaise réception.
Cependant la réception est meilleure par
temps nuageux que par beau temps.
Parasites dus à la transmission sous
plusieurs angles
Comme les signaux FM peuvent être
réfléchis par des obstacles, il est possible
de recevoir simultanément un signal direct
et un signal réfléchi. Cela cause un léger
retard et peut provoquer des parasites ou
de la distorsion. Ce type de problème peut
se présenter même à proximité de la
télécommande.
Onde réfléchie
Onde directe
Parasites de pleurage/saut
Comme les signaux provenant d'un
émetteur FM se déplacent en ligne droite,
ils s'affaiblissent entre des obstacles élevés
tels que des bâtiments élevés ou des
montagnes. Lorsqu'un véhicule passe dans
un endroit semblable, les conditions de
réception changent soudainement,
provoquant des parasites irritants.
Fonctions intérieures
Annexes
5-133
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

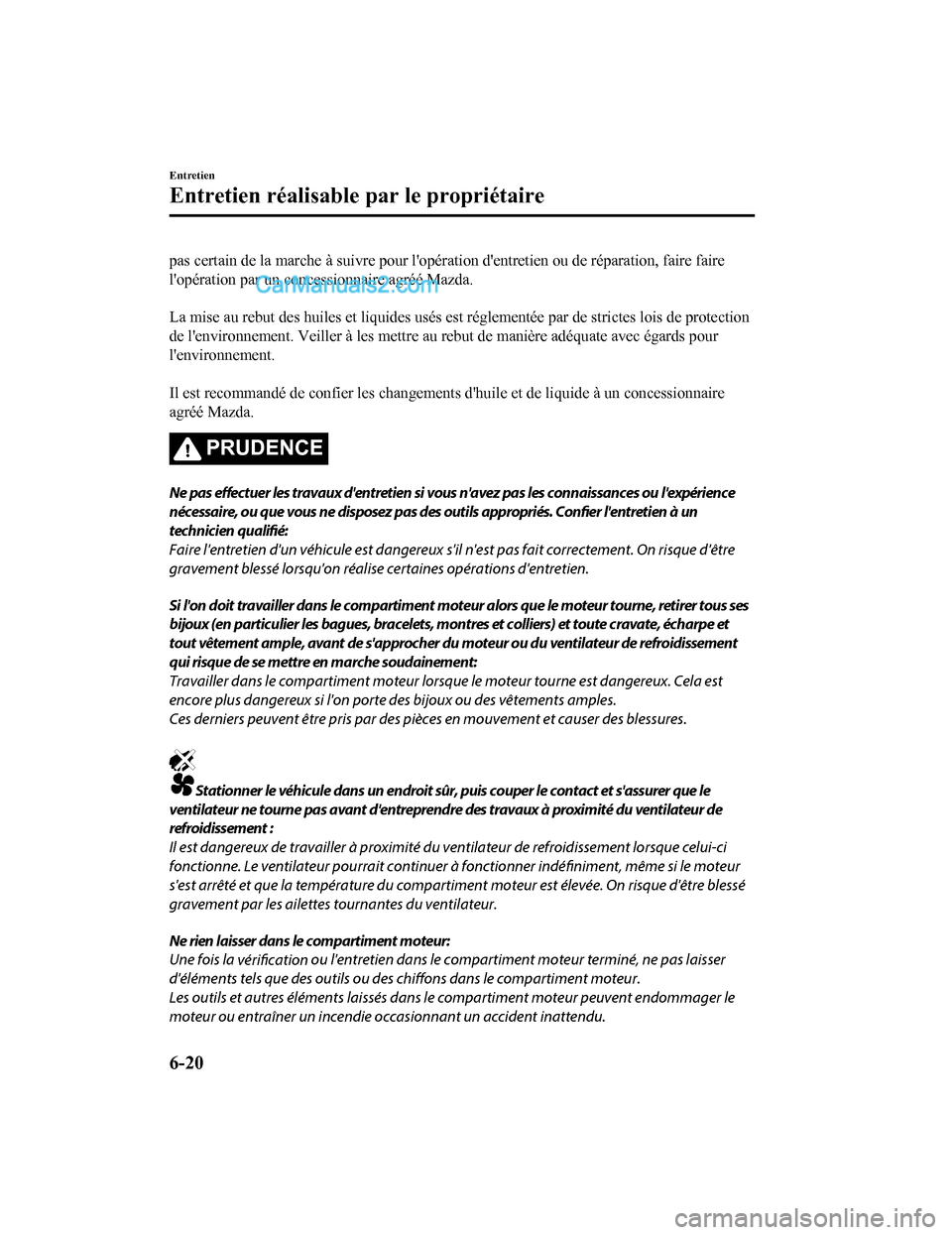

pas certain de la marche à suivre pour l'opération d'entretien ou de réparation, faire faire
l'opération par un concessionnaire agréé Mazda.

La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de protection
de l'environnement. Veiller à les mettre au rebut de manière adéquate avec égards pour
l'environnement.

Il est recommandé de confier les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
PRUDENCE
Ne pas effectuer les travaux d'entretien si vous n'avez pas les connaissances ou l'expérience
nécessaire, ou que vous ne disposez pas des outils appropriés. Confier l'entretien à un
technicien qualifié:
Faire l'entretien d'un véhicule est dangereux s' il n'est pas fait correctement. On risque d'être
gravement blessé lorsqu'on réalise certaines opérations d'entretien.
Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer tous ses
bijoux (en particulier les bagues, bracelets, montres et colliers) et toute cravate, écharpe et
tout vêtement ample, avant de s'approcher du moteur ou du ventilateur de refroidissement
qui risque de se mettre en marche soudainement:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux. Cela est
encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Stationner le véhicule dans un endroit sûr, puis couper le contact et s'assurer que le
ventilateur ne tourne pas avant d'entreprendre des travaux à proximité du ventilateur de
refroidissement :
Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait continuer à fonctionner indéfiniment, même si le moteur
s'est arrêté et que la température du compartime nt moteur est élevée. On risque d'être blessé
gravement par les ailettes tournantes du ventilateur.
Ne rien laisser dans le compartiment moteur:
Une fois la vérification ou l'entretien dans le compartiment moteur terminé, ne pas laisser
d'éléments tels que des outils ou des chiffons dans le compartiment moteur.
Les outils et autres éléments laissés dans le compartiment moteur peuvent endommager le
moteur ou entraîner un incendie occasionnant un accident inattendu.
Entretien
Entretien réalisable par le propriétaire
6-20
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.

Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.

Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
▼Remplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
gauche du véhicule.

1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à fusibles.
3. Tirer le fusible droit à l'aide de l'outilde retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifier le fusible et le remplacer s'ilest fondu.
Normal Fondu
5. Insérer un fusible neuf de même
valeur, et s'assurer qu'il est fermement
installé. S'il n'est pas fermement
installé, le faire installer par un
mécanicien expérimenté. Nous
recommandons un concessionnaire
agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou
OUTLET.
Entretien
Entretien réalisable par le propriétaire
6-52
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

▼Cric
Pour retirer le cric
1. Ouvrir le panneau du compartiment à
bagages, puis le soulever.
2. Retirer le cric.
Pour fixer le cric
Installer dans l'ordre inverse du retrait.
Entretien
Garder le cric propre.
S'assurer que les pièces mobiles sont
propres et exemptes de rouille.
S'assurer que le filetage de la vis est
correctement lubrifié.
▼Roue de secours
Ce véhicule Mazda est équipé d'une roue
de secours à usage temporaire.
La roue de secours à usage temporaire est
plus légère qu'une roue conventionnelle,
elle est conçue pour être utilisée de TRÈS
courtes périodes. Ne JAMAIS utiliser la
roue de secours sur de longs trajets ou
pendant longtemps.
PRUDENCE
Ne pas installer la roue de secours
temporaire sur les roues avant (roues
motrices):
Il est dangereux de conduire avec une roue
de secours temporaire sur l'une des roues
motrices avant. La maniabilité en sera
affectée. Vous pouvez perdre le contrôle du
véhicule, tout particulièrement sur glace ou
neige, et avoir un accident. Changer une
roue conventionnelle de l'essieu avant et
installer la roue de secours temporaire sur
l'essieu arrière.
ATTENTION

L'utilisation d'une roue de secours à
usage temporaire peut diminuer la
stabilité de conduite en comparaison de
celle d'une roue conventionnelle.
Conduire prudemment.
En cas de problèmes
Pneu à plat
7-4
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Index
Avertisseur sonore de clé avancée retirée
du véhicule........................................ 7-46
Avertisseur sonore de clé laissée dans le
compartiment à bagages (avec la
fonction avancée à télécommande)... 7-46
Avertisseur sonore de clé laissée dans le
véhicule (avec la fonction avancée à
télécommande).................................. 7-47
Avertisseur sonore de clé retirée du
véhicule............................................. 7-46
Avertisseur sonore de surveillance des
angles morts (BSM).......................... 7-48
Avertisseur sonore de surveillance de
pression des pneus............................ 7-47
Avertisseur sonore de verrouillage de la
direction électronique........................7-47
Avertisseur sonore du contacteur non
coupé (STOP).. .............................. ....7-46
Avertisseur sonore du frein de
stationnement électrique (EPB).........7-47
Avertisseur sonore du hayon
électrique........................................... 7-47
Avertisseur sonore Interrupteur de
commande inutilisable (avec la fonction
avancée à télécomma nde)................. 7-46
B
Batterie.............................................. 6-36
Entretien.......................................6-38
Remplacement............................. 6-38
Spécifications.................................9-4
Bluetooth® [type A (écran non tactile)] Audio Bluetooth®....................... 5-51
Préparation Bluetooth®............... 5-38
Téléphone mains-libres
Bluetooth®.................................. 5-54
Bluetooth® [type B (écran tactile)] Audio Bluetooth®....................... 5-99
Préparation Bluetooth®............... 5-96
Téléphone mains-libres
Bluetooth®................................ 5-111
Boîte à gants................................... 5-147
Boîte de vitesses automatique........... 4-42
Changement de vitesses adaptatif
actif (AAS).................................. 4-45
Commandes de boîte de vitesses
automatique................................. 4-42
Conseils concernant la
conduite.................. ..................... 4-51
Mode de sélection manuelle des
rapports........................................ 4-46
Plages de la boîte de vitesses.......4-44
Système de verrouillage de levier
sélecteur....................................... 4-43
Boîte de vitesses manuelle................ 4-39
Boîte d'accoudoir.................. ...........5-147
C
Caméra de détection avant (FSC)....4-160
Capteurs radar (arrière)................... 4-168
Capteur radar (avant)...................... 4-165
Carburant
Carburant à utiliser ...................... 3-31
Contenance du réservoir................9-5
Jauge............................................ 4-16
Trappe de remplissage de carburant et
bouchon de réservoir de
carburant...................................... 3-34
Changement de file........................... 4-59
Clés...................................................... 3-2 Fonction de suspension de clé....... 3-8
Télécommande...............................3-4
Clé avancée Plage de fonctionnement............. 3-11
Système d'ouverture à
télécommande.............................. 3-10
Clignotants........................................ 4-59
Clignotant à trois clignotements....... 4-59
Commande audio
10-3
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
