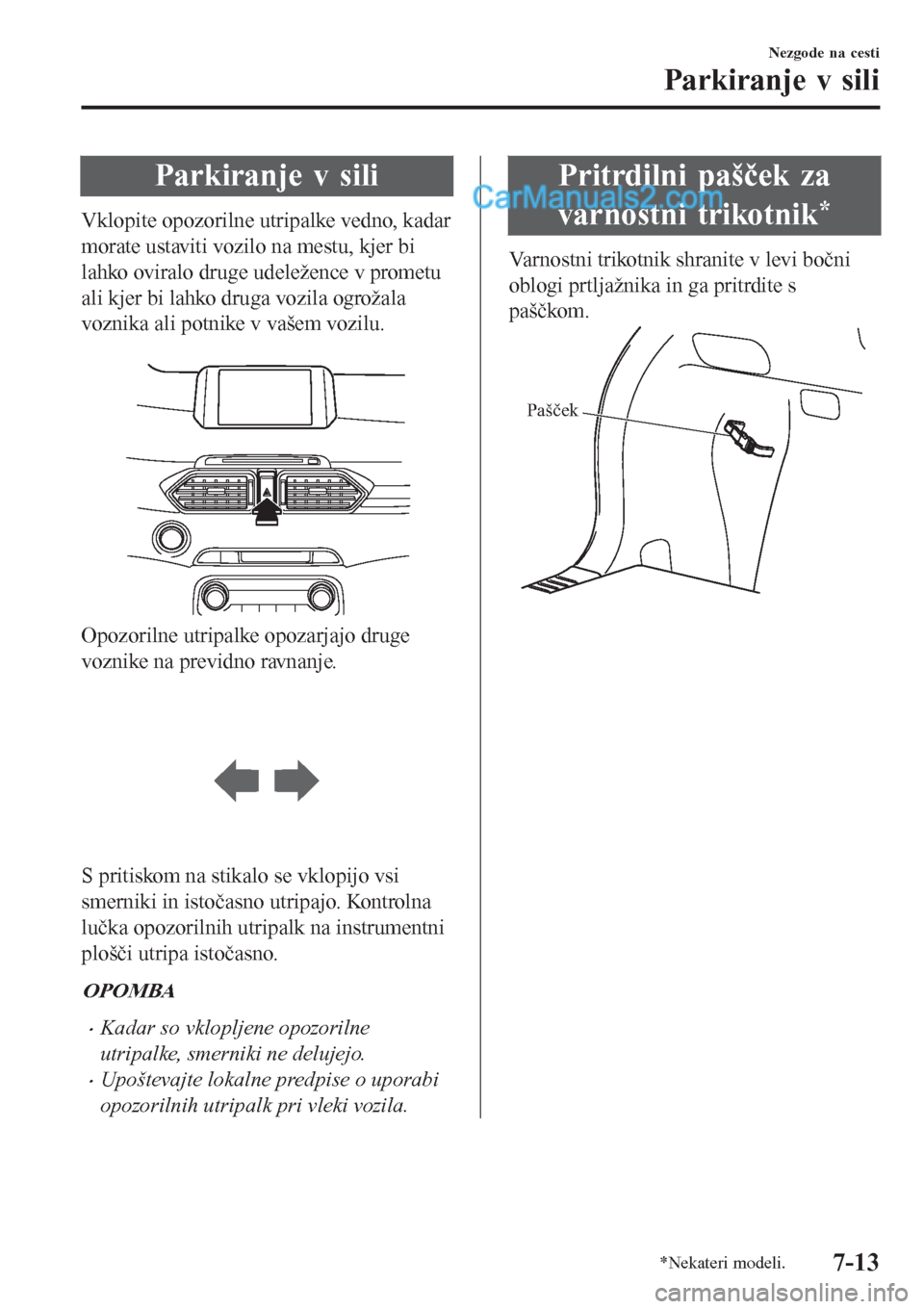

Parkiranje v sili
Vklopite opozorilne utripalke vedno, kadar
morate ustaviti vozilo na mestu, kjer bi
lahko oviralo druge udeležence v prometu
ali kjer bi lahko druga vozila ogrožala
voznika ali potnike v vašem vozilu.

Opozorilne utripalke opozarjajo druge
voznike na previdno ravnanje.

S pritiskom na stikalo se vklopijo vsi
smerniki in istočasno utripajo. Kontrolna
lučka opozorilnih utripalk na instrumentni
plošči utripa istočasno.
OPOMBA
•Kadar so vklopljene opozorilne
utripalke, smerniki ne delujejo.
•Upoštevajte lokalne predpise o uporabi
opozorilnih utripalk pri vleki vozila.
Pritrdilni pašček za
varnostni trikotnik
*
Varnostni trikotnik shranite v levi bočni
oblogi prtljažnika in ga pritrdite s
paščkom.
Pašček
Nezgode na cesti
Parkiranje v sili
*Nekateri modeli.7-13

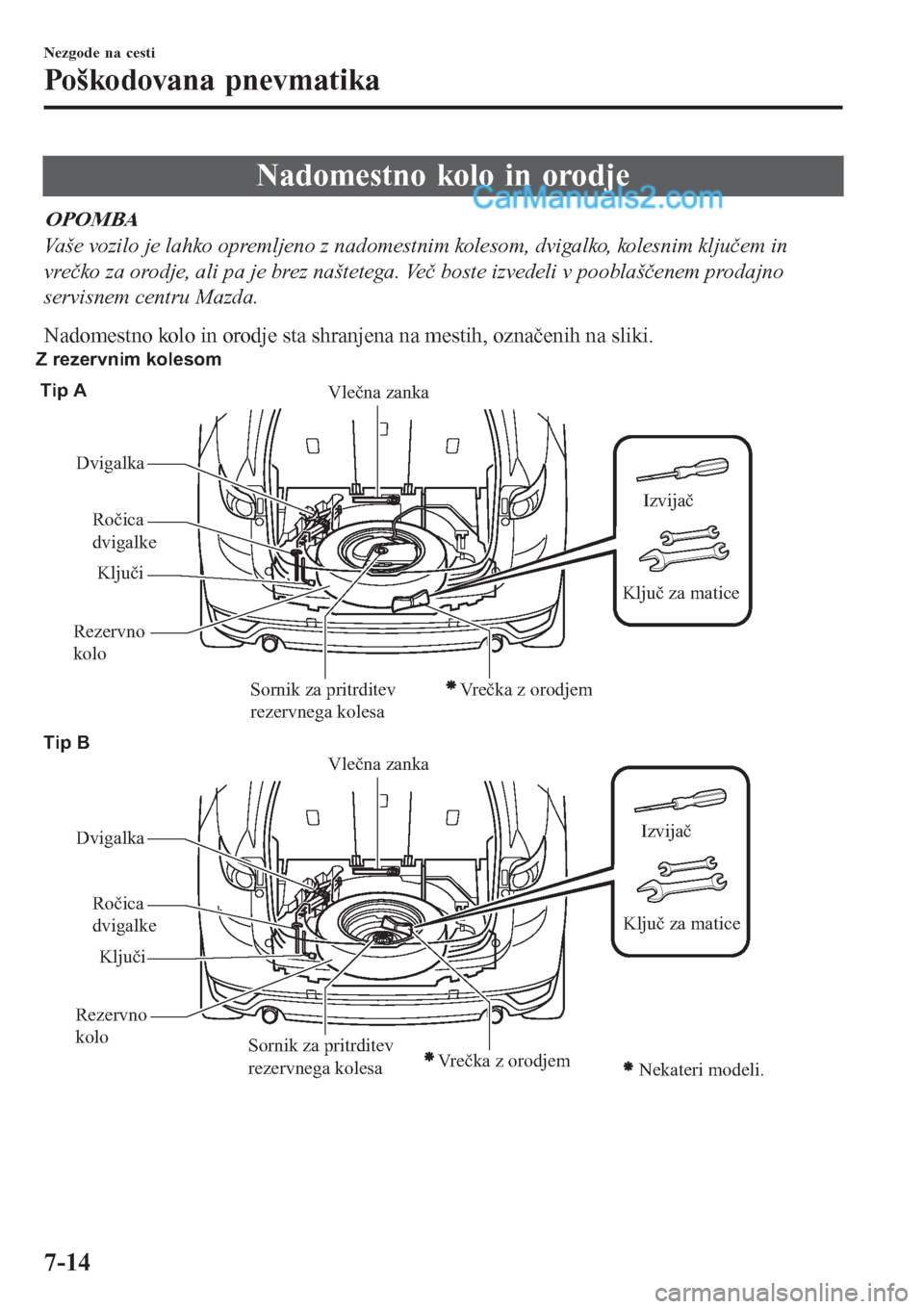

Nadomestno kolo in orodje
OPOMBA
Vaše vozilo je lahko opremljeno z nadomestnim kolesom, dvigalko, kolesnim ključem in
vrečko za orodje, ali pa je brez naštetega. Več boste izvedeli v pooblaščenem prodajno
servisnem centru Mazda.
Nadomestno kolo in orodje sta shranjena na mestih, označenih na sliki.
Tip A
Tip B Z rezervnim kolesom
Nekateri modeli.
Sornik za pritrditev
rezervnega kolesa
Vlečna zanka
Vr e čka z orodjem
Izvijač
Ključ za maticeIzvijač
Ključ za matice
Dvigalka
Sornik za pritrditev
rezervnega kolesa
Vlečna zanka
Rezervno
kolo
Vr e čka z orodjem
Dvigalka
Ročica
dvigalke
Ključi
Rezervno
kolo
Ročica
dvigalke
Ključi
Nezgode na cesti
Poškodovana pnevmatika
7-14

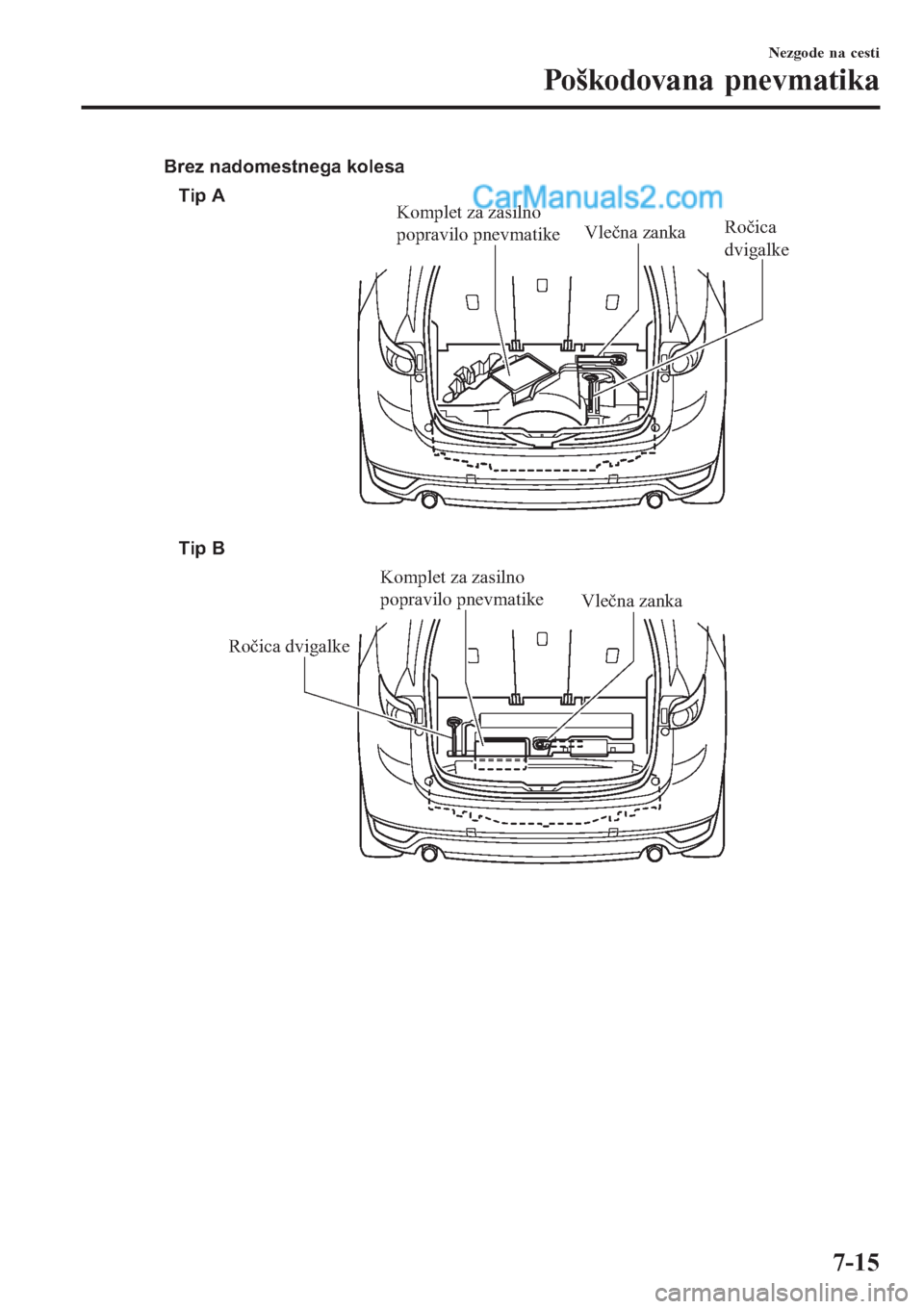

Tip A
Tip B Brez nadomestnega kolesa
Ročica
dvigalke Vlečna zanka Komplet za zasilno
popravilo pnevmatike
Ročica dvigalkeVlečna zanka Komplet za zasilno
popravilo pnevmatike
Nezgode na cesti
Poškodovana pnevmatika
7-15

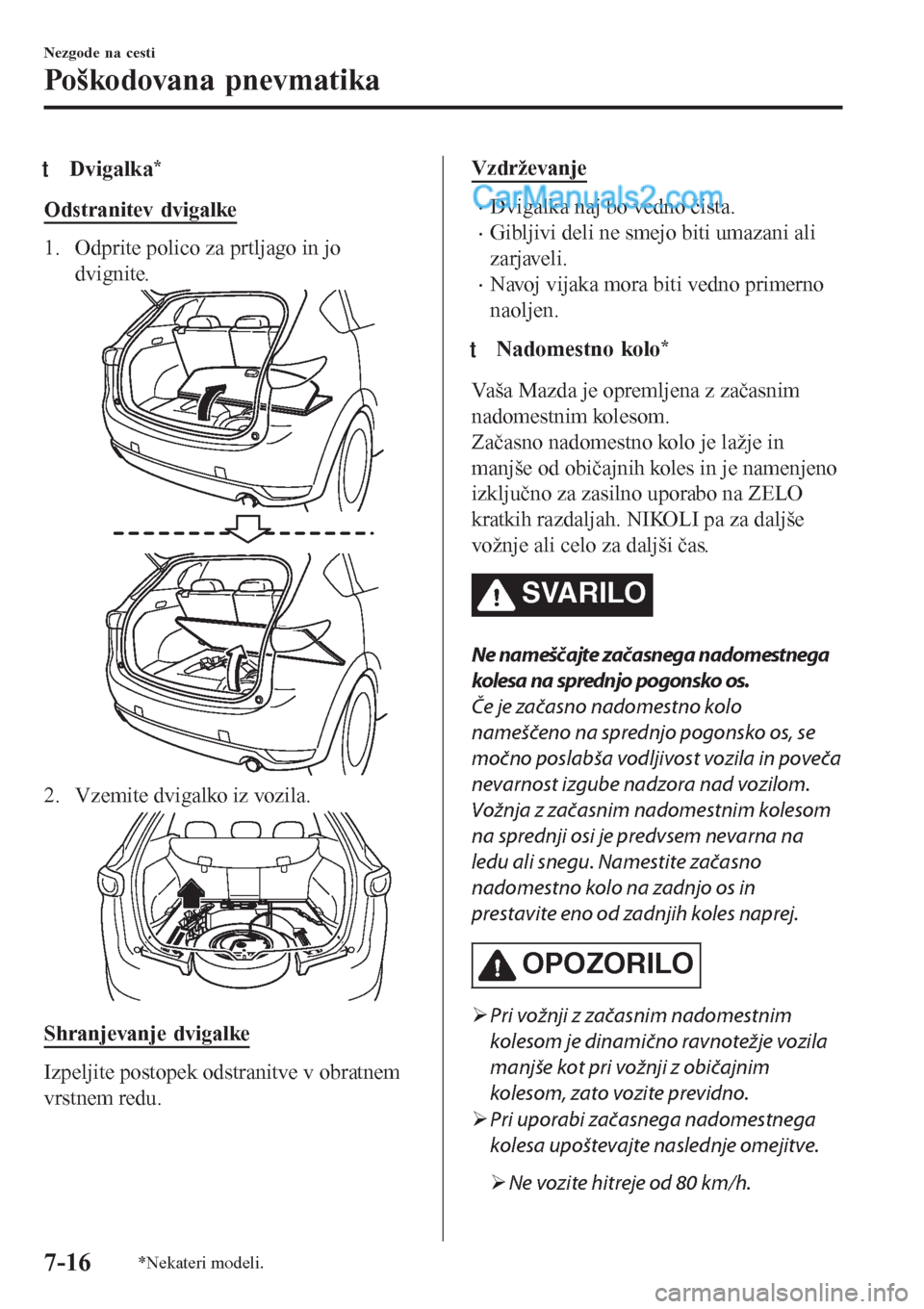

tDvigalka*
Odstranitev dvigalke
1. Odprite polico za prtljago in jo
dvignite.
2. Vzemite dvigalko iz vozila.
Shranjevanje dvigalke
Izpeljite postopek odstranitve v obratnem
vrstnem redu.
Vzdrževanje
•Dvigalka naj bo vedno čista.
•Gibljivi deli ne smejo biti umazani ali
zarjaveli.
•Navoj vijaka mora biti vedno primerno
naoljen.
ttNadomestno kolo*
Vaša Mazda je opremljena z začasnim
nadomestnim kolesom.
Začasno nadomestno kolo je lažje in
manjše od običajnih koles in je namenjeno
izključno za zasilno uporabo na ZELO
kratkih razdaljah. NIKOLI pa za daljše
vožnje ali celo za daljši čas.
SVARILO
Ne nameščajte začasnega nadomestnega
kolesa na sprednjo pogonsko os.
Če je začasno nadomestno kolo
nameščeno na sprednjo pogonsko os, se
močno poslabša vodljivost vozila in poveča
nevarnost izgube nadzora nad vozilom.
Vožnja z začasnim nadomestnim kolesom
na sprednji osi je predvsem nevarna na
ledu ali snegu. Namestite začasno
nadomestno kolo na zadnjo os in
prestavite eno od zadnjih koles naprej.
OPOZORILO
¾Pri vožnji z začasnim nadomestnim
kolesom je dinamično ravnotežje vozila
manjše kot pri vožnji z običajnim
kolesom, zato vozite previdno.
¾Pri uporabi začasnega nadomestnega
kolesa upoštevajte naslednje omejitve.
¾Ne vozite hitreje od 80 km/h.
Nezgode na cesti
Poškodovana pnevmatika
7-16*Nekateri modeli.

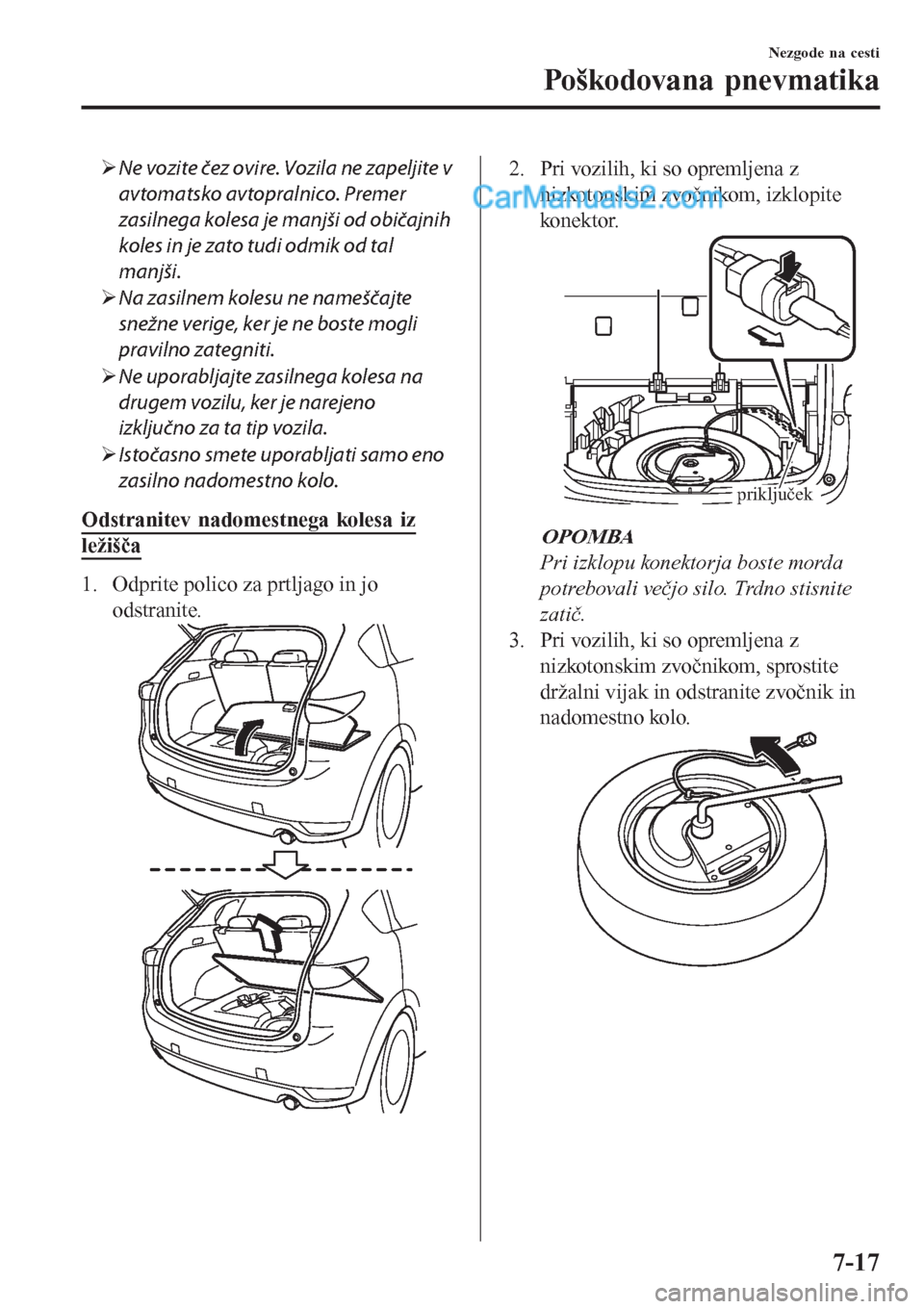

¾Ne vozite čez ovire. Vozila ne zapeljite v
avtomatsko avtopralnico. Premer
zasilnega kolesa je manjši od običajnih
koles in je zato tudi odmik od tal
manjši.
¾Na zasilnem kolesu ne nameščajte
snežne verige, ker je ne boste mogli
pravilno zategniti.
¾Ne uporabljajte zasilnega kolesa na
drugem vozilu, ker je narejeno
izključno za ta tip vozila.
¾Istočasno smete uporabljati samo eno
zasilno nadomestno kolo.
Odstranitev nadomestnega kolesa iz
ležišča
1. Odprite polico za prtljago in jo
odstranite.
2. Pri vozilih, ki so opremljena z
nizkotonskim zvočnikom, izklopite
konektor.
priključek
OPOMBA
Pri izklopu konektorja boste morda
potrebovali večjo silo. Trdno stisnite
zatič.
3. Pri vozilih, ki so opremljena z
nizkotonskim zvočnikom, sprostite
držalni vijak in odstranite zvočnik in
nadomestno kolo.
Nezgode na cesti
Poškodovana pnevmatika
7-17

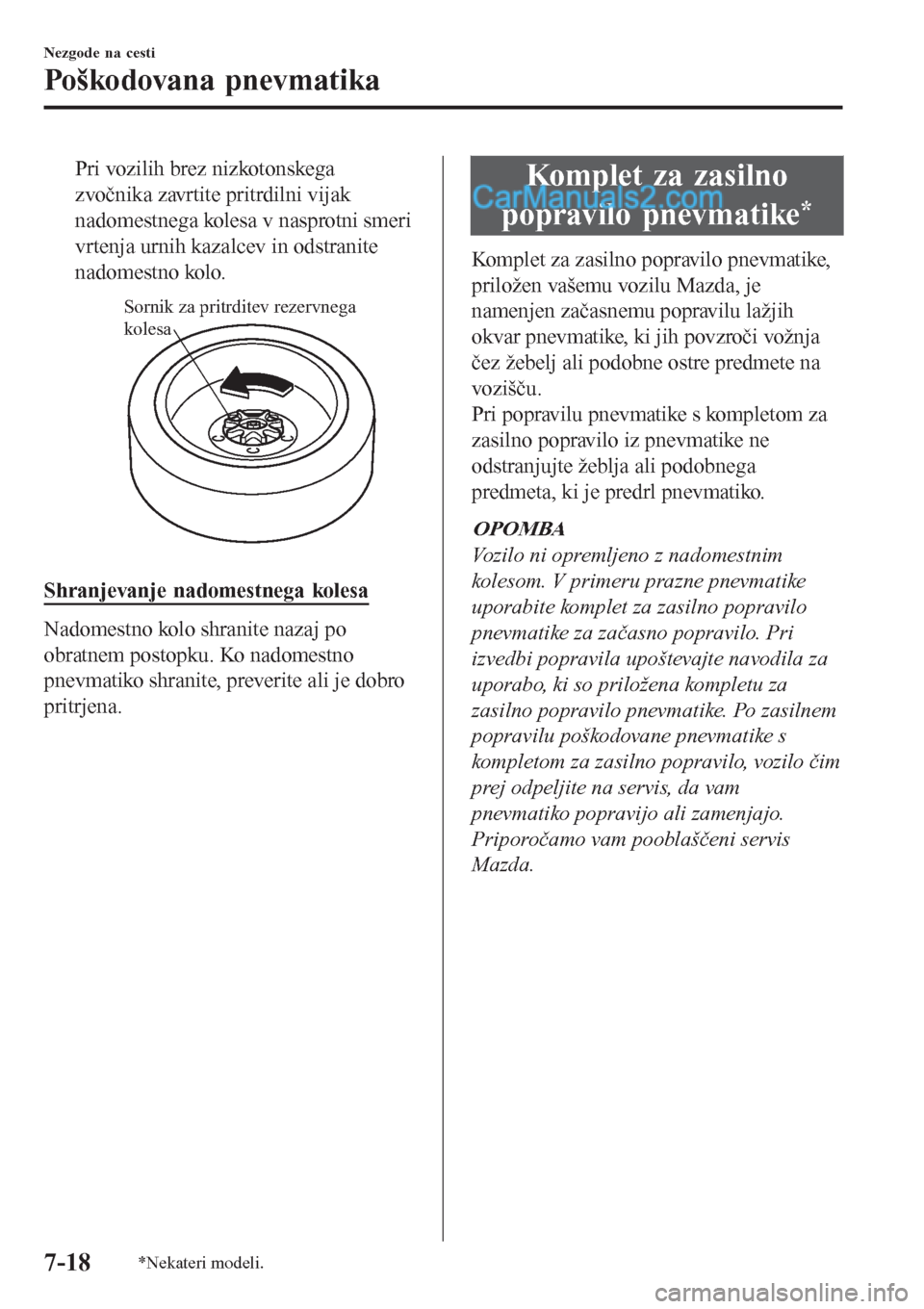

Pri vozilih brez nizkotonskega
zvočnika zavrtite pritrdilni vijak
nadomestnega kolesa v nasprotni smeri
vrtenja urnih kazalcev in odstranite
nadomestno kolo.
Sornik za pritrditev rezervnega
kolesa
Shranjevanje nadomestnega kolesa
Nadomestno kolo shranite nazaj po
obratnem postopku. Ko nadomestno
pnevmatiko shranite, preverite ali je dobro
pritrjena.
Komplet za zasilno
popravilo pnevmatike
*
Komplet za zasilno popravilo pnevmatike,
priložen vašemu vozilu Mazda, je
namenjen začasnemu popravilu lažjih
okvar pnevmatike, ki jih povzroči vožnja
čez žebelj ali podobne ostre predmete na
vozišču.
Pri popravilu pnevmatike s kompletom za
zasilno popravilo iz pnevmatike ne
odstranjujte žeblja ali podobnega
predmeta, ki je predrl pnevmatiko.
OPOMBA
Vozilo ni opremljeno z nadomestnim
kolesom. V primeru prazne pnevmatike
uporabite komplet za zasilno popravilo
pnevmatike za začasno popravilo. Pri
izvedbi popravila upoštevajte navodila za
uporabo, ki so priložena kompletu za
zasilno popravilo pnevmatike. Po zasilnem
popravilu poškodovane pnevmatike s
kompletom za zasilno popravilo, vozilo čim
prej odpeljite na servis, da vam
pnevmatiko popravijo ali zamenjajo.
Priporočamo vam pooblaščeni servis
Mazda.
Nezgode na cesti
Poškodovana pnevmatika
7-18*Nekateri modeli.

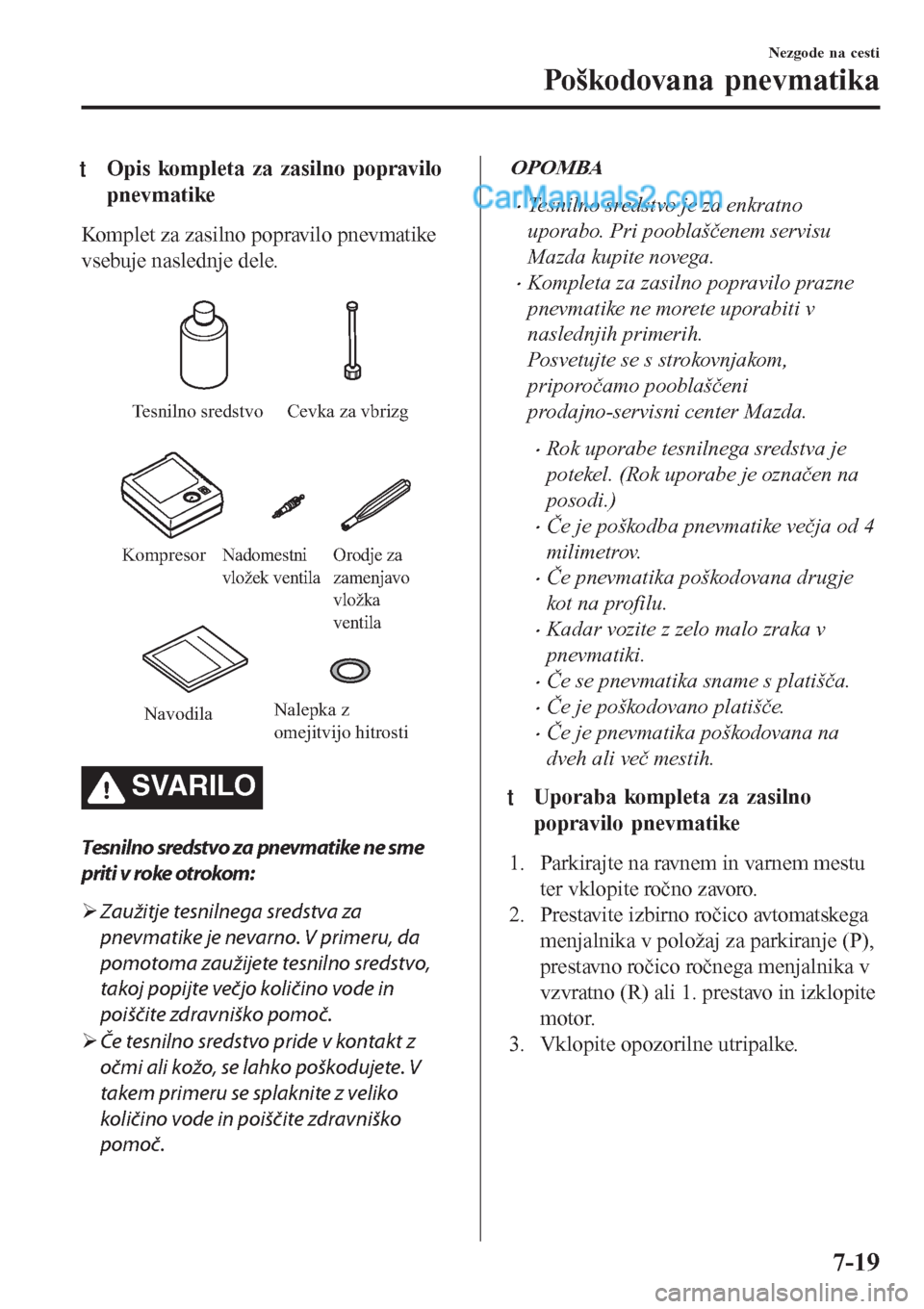

tOpis kompleta za zasilno popravilo
pnevmatike
Komplet za zasilno popravilo pnevmatike
vsebuje naslednje dele.

Tesnilno sredstvo Cevka za vbrizg
Kompresor
Orodje za
zamenjavo
vložka
ventila Nadomestni
vložek ventila
Nalepka z
omejitvijo hitrosti Navodila
SVARILO
Tesnilno sredstvo za pnevmatike ne sme
priti v roke otrokom:
¾Zaužitje tesnilnega sredstva za
pnevmatike je nevarno. V primeru, da
pomotoma zaužijete tesnilno sredstvo,
takoj popijte večjo količino vode in
poiščite zdravniško pomoč.
¾Če tesnilno sredstvo pride v kontakt z
očmi ali kožo, se lahko poškodujete. V
takem primeru se splaknite z veliko
količino vode in poiščite zdravniško
pomoč.
OPOMBA
•Tesnilno sredstvo je za enkratno
uporabo. Pri pooblaščenem servisu
Mazda kupite novega.
•Kompleta za zasilno popravilo prazne
pnevmatike ne morete uporabiti v
naslednjih primerih.
Posvetujte se s strokovnjakom,
priporočamo pooblaščeni
prodajno-servisni center Mazda.
•Rok uporabe tesnilnega sredstva je
potekel. (Rok uporabe je označen na
posodi.)
•Če je poškodba pnevmatike večja od 4
milimetrov.
•Če pnevmatika poškodovana drugje
kot na profilu.
•Kadar vozite z zelo malo zraka v
pnevmatiki.
•Če se pnevmatika sname s platišča.
•Če je poškodovano platišče.
•Če je pnevmatika poškodovana na
dveh ali več mestih.
ttUporaba kompleta za zasilno
popravilo pnevmatike
1. Parkirajte na ravnem in varnem mestu
ter vklopite ročno zavoro.
2. Prestavite izbirno ročico avtomatskega
menjalnika v položaj za parkiranje (P),
prestavno ročico ročnega menjalnika v
vzvratno (R) ali 1. prestavo in izklopite
motor.
3. Vklopite opozorilne utripalke.
Nezgode na cesti
Poškodovana pnevmatika
7-19

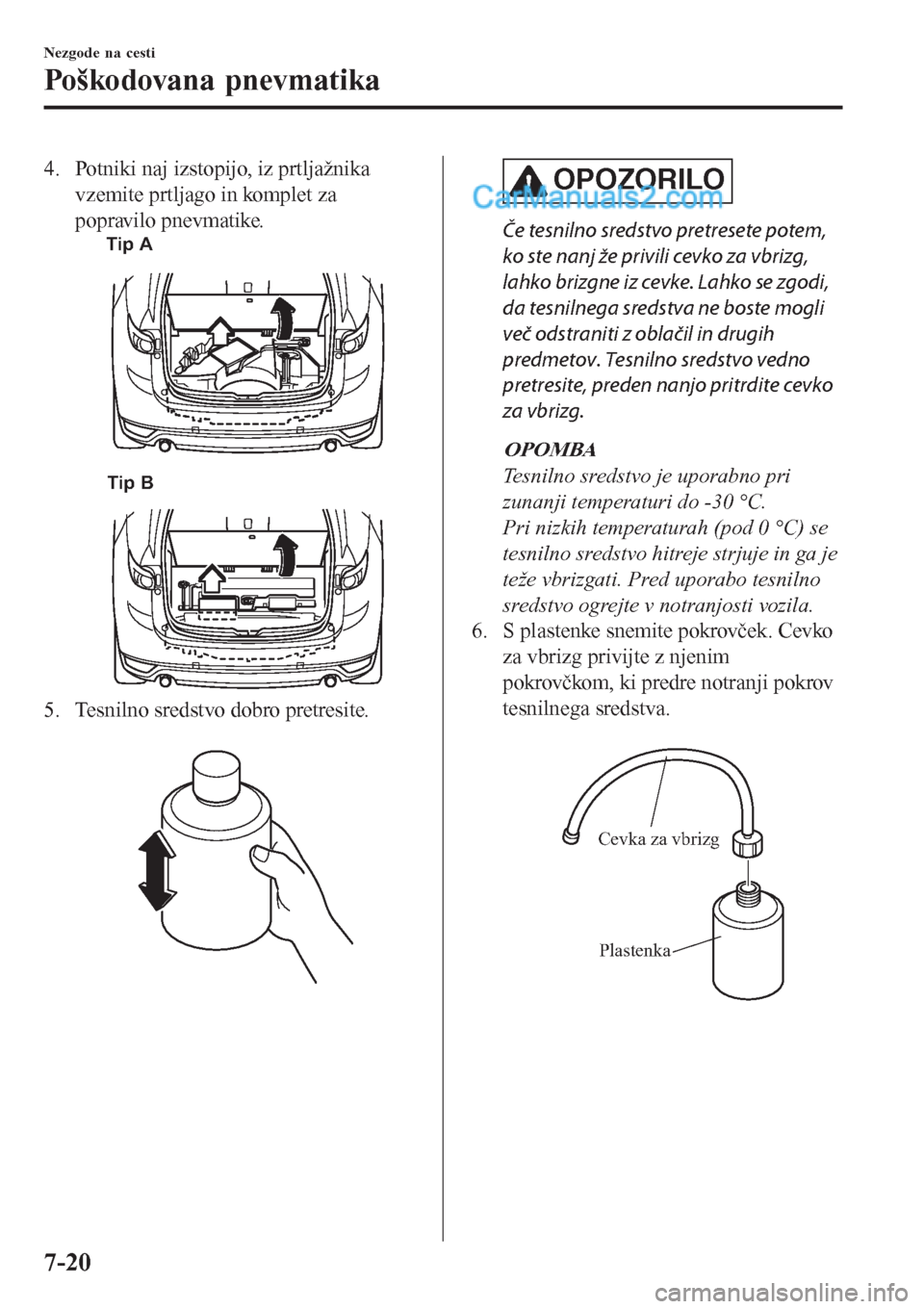

4. Potniki naj izstopijo, iz prtljažnika
vzemite prtljago in komplet za
popravilo pnevmatike.
Tip A
Tip B
5. Tesnilno sredstvo dobro pretresite.

OPOZORILO
Če tesnilno sredstvo pretresete potem,
ko ste nanj že privili cevko za vbrizg,
lahko brizgne iz cevke. Lahko se zgodi,
da tesnilnega sredstva ne boste mogli
več odstraniti z oblačil in drugih
predmetov. Tesnilno sredstvo vedno
pretresite, preden nanjo pritrdite cevko
za vbrizg.
OPOMBA
Tesnilno sredstvo je uporabno pri
zunanji temperaturi do -30 °C.
Pri nizkih temperaturah (pod 0 °C) se
tesnilno sredstvo hitreje strjuje in ga je
teže vbrizgati. Pred uporabo tesnilno
sredstvo ogrejte v notranjosti vozila.
6. S plastenke snemite pokrovček. Cevko
za vbrizg privijte z njenim
pokrovčkom, ki predre notranji pokrov
tesnilnega sredstva.

Cevka za vbrizg
Plastenka
Nezgode na cesti
Poškodovana pnevmatika
7-20

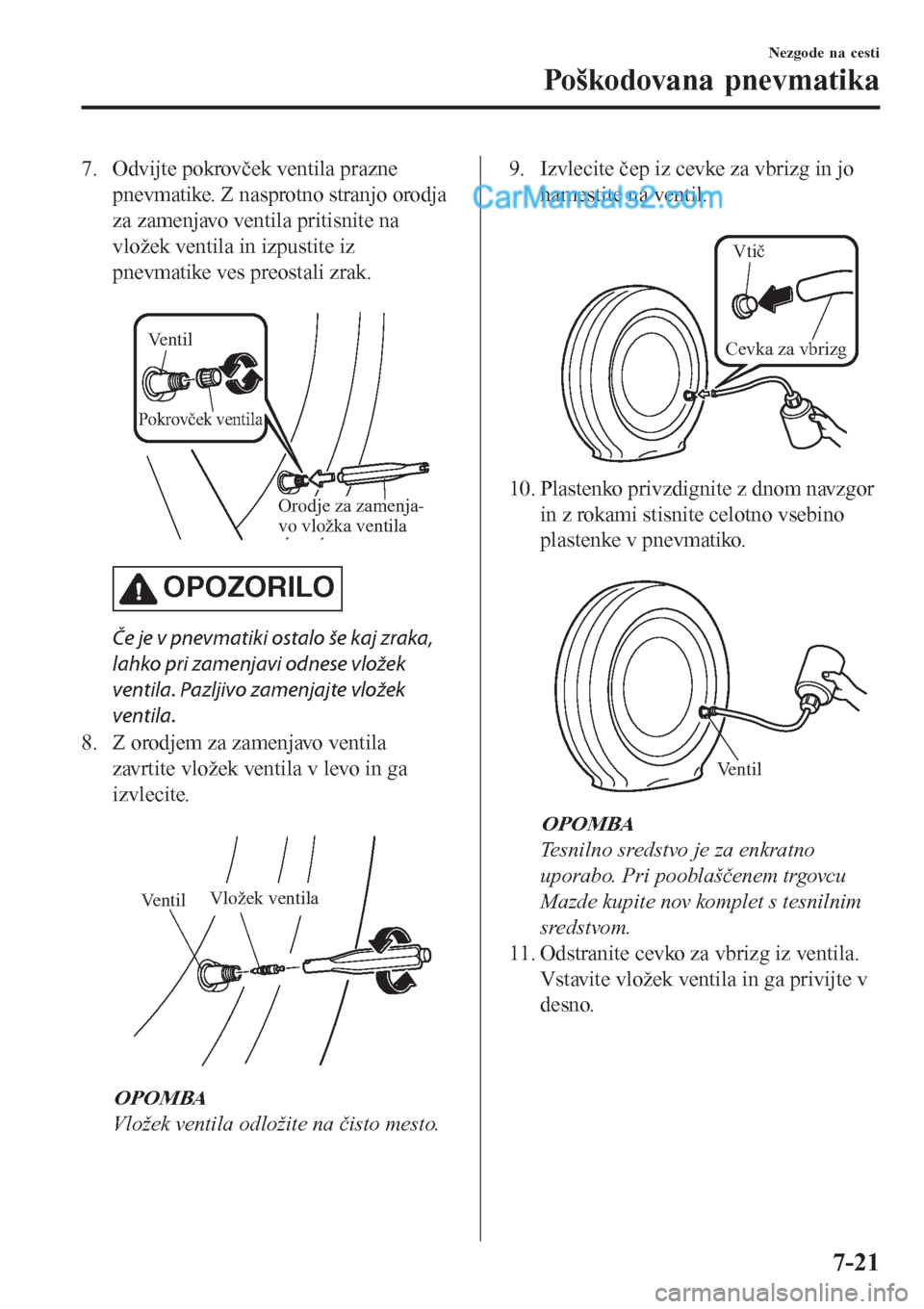

7. Odvijte pokrovček ventila prazne
pnevmatike. Z nasprotno stranjo orodja
za zamenjavo ventila pritisnite na
vložek ventila in izpustite iz
pnevmatike ves preostali zrak.

Ventil
Pokrovček ventila
Orodje za zamenja-
vo vložka ventila
OPOZORILO
Če je v pnevmatiki ostalo še kaj zraka,
lahko pri zamenjavi odnese vložek
ventila. Pazljivo zamenjajte vložek
ventila.
8. Z orodjem za zamenjavo ventila
zavrtite vložek ventila v levo in ga
izvlecite.

VentilVložek ventila
OPOMBA
Vložek ventila odložite na čisto mesto.
9. Izvlecite čep iz cevke za vbrizg in jo
namestite na ventil.

Cevka za vbrizg Vtič
10. Plastenko privzdignite z dnom navzgor
in z rokami stisnite celotno vsebino
plastenke v pnevmatiko.

Ventil
OPOMBA
Tesnilno sredstvo je za enkratno
uporabo. Pri pooblaščenem trgovcu
Mazde kupite nov komplet s tesnilnim
sredstvom.
11. Odstranite cevko za vbrizg iz ventila.
Vstavite vložek ventila in ga privijte v
desno.
Nezgode na cesti
Poškodovana pnevmatika
7-21

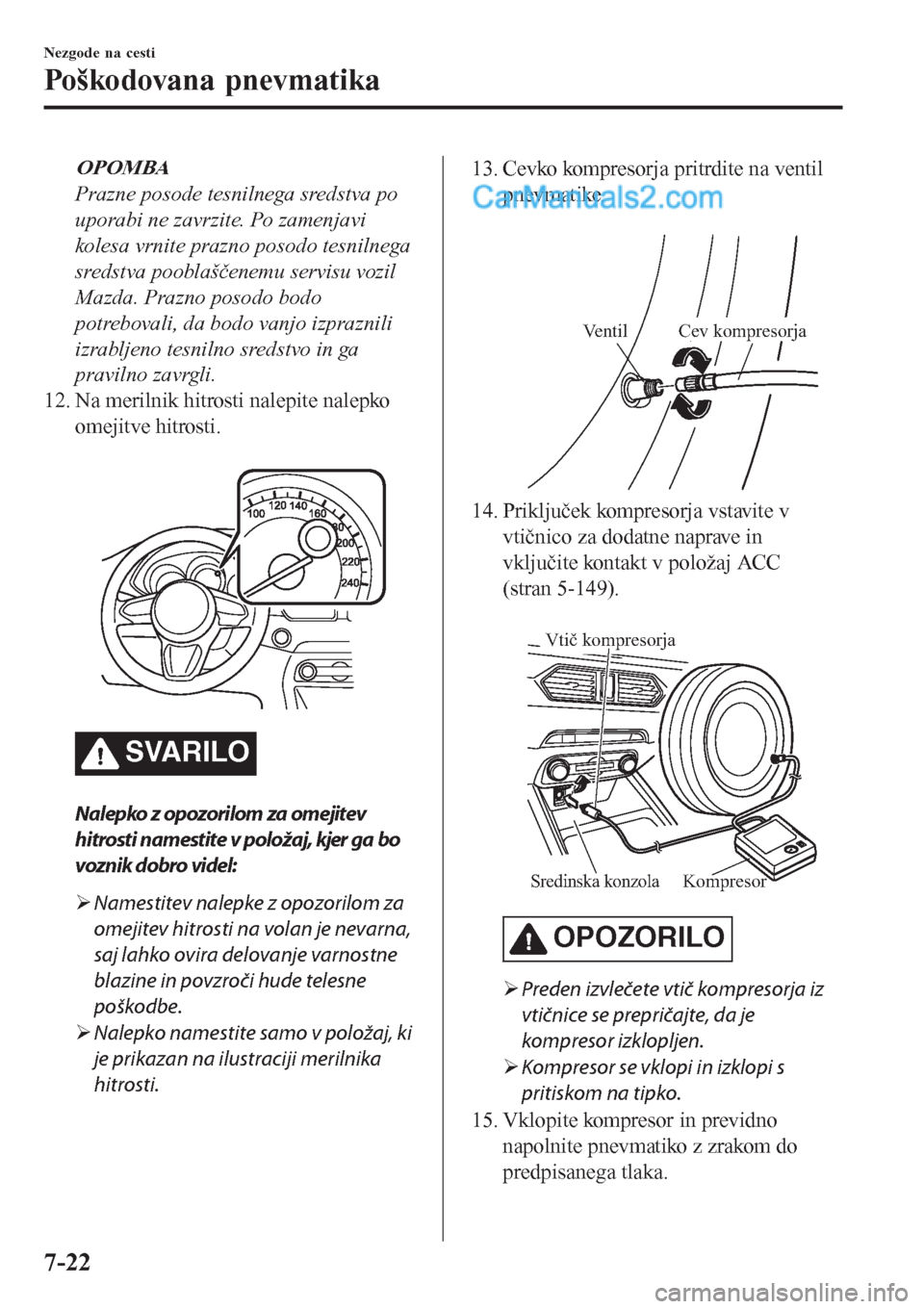

OPOMBA
Prazne posode tesnilnega sredstva po
uporabi ne zavrzite. Po zamenjavi
kolesa vrnite prazno posodo tesnilnega
sredstva pooblaščenemu servisu vozil
Mazda. Prazno posodo bodo
potrebovali, da bodo vanjo izpraznili
izrabljeno tesnilno sredstvo in ga
pravilno zavrgli.
12. Na merilnik hitrosti nalepite nalepko
omejitve hitrosti.

SVARILO
Nalepko z opozorilom za omejitev
hitrosti namestite v položaj, kjer ga bo
voznik dobro videl:
¾Namestitev nalepke z opozorilom za
omejitev hitrosti na volan je nevarna,
saj lahko ovira delovanje varnostne
blazine in povzroči hude telesne
poškodbe.
¾Nalepko namestite samo v položaj, ki
je prikazan na ilustraciji merilnika
hitrosti.
13. Cevko kompresorja pritrdite na ventil
pnevmatike.

Ventil Cev kompresorja
14. Priključek kompresorja vstavite v
vtičnico za dodatne naprave in
vključite kontakt v položaj ACC
(stran 5-149).

Vtič kompresorja
Kompresor
Sredinska konzola
OPOZORILO
¾Preden izvlečete vtič kompresorja iz
vtičnice se prepričajte, da je
kompresor izklopljen.
¾Kompresor se vklopi in izklopi s
pritiskom na tipko.
15. Vklopite kompresor in previdno
napolnite pnevmatiko z zrakom do
predpisanega tlaka.
Nezgode na cesti
Poškodovana pnevmatika
