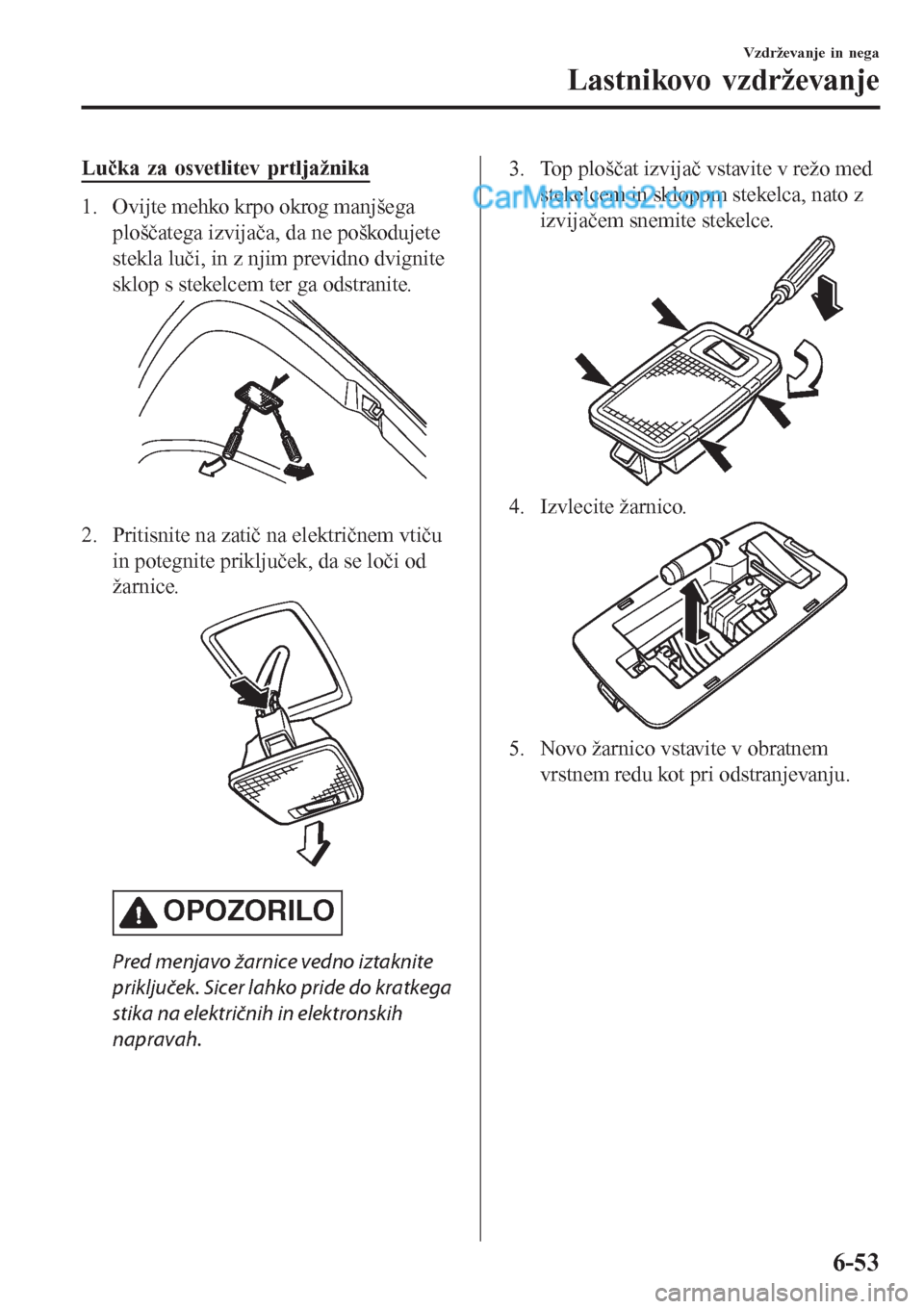

Lučka za osvetlitev prtljažnika
1. Ovijte mehko krpo okrog manjšega
ploščatega izvijača, da ne poškodujete
stekla luči, in z njim previdno dvignite
sklop s stekelcem ter ga odstranite.
2. Pritisnite na zatič na električnem vtiču
in potegnite priključek, da se loči od
žarnice.
OPOZORILO
Pred menjavo žarnice vedno iztaknite
priključek. Sicer lahko pride do kratkega
stika na električnih in elektronskih
napravah.
3. Top ploščat izvijač vstavite v režo med
stekelcem in sklopom stekelca, nato z
izvijačem snemite stekelce.
4. Izvlecite žarnico.
5. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-53

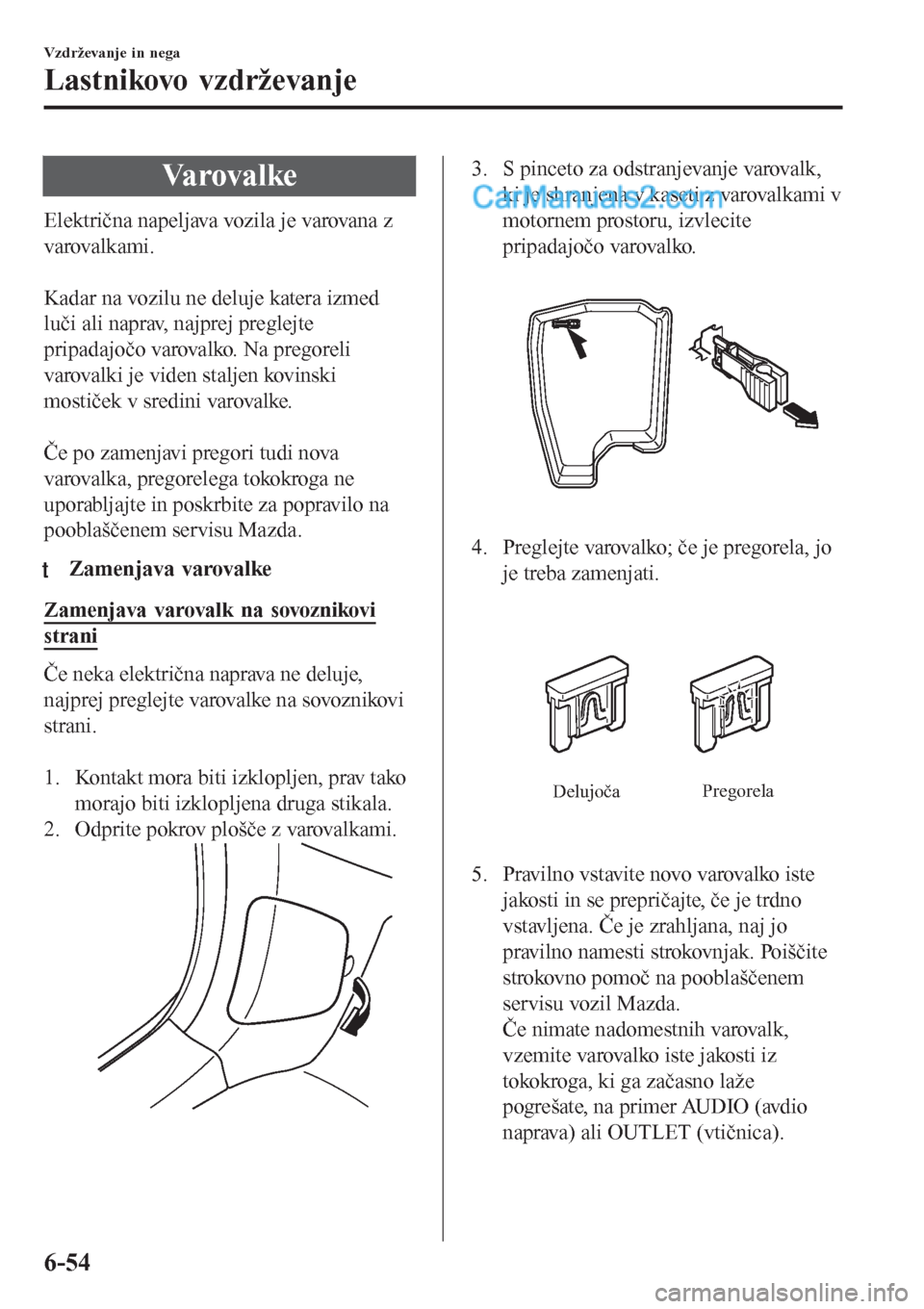

Varovalke
Električna napeljava vozila je varovana z
varovalkami.

Kadar na vozilu ne deluje katera izmed
luči ali naprav, najprej preglejte
pripadajočo varovalko. Na pregoreli
varovalki je viden staljen kovinski
mostiček v sredini varovalke.

Če po zamenjavi pregori tudi nova
varovalka, pregorelega tokokroga ne
uporabljajte in poskrbite za popravilo na
pooblaščenem servisu Mazda.
tZamenjava varovalke
Zamenjava varovalk na sovoznikovi
strani
Če neka električna naprava ne deluje,
najprej preglejte varovalke na sovoznikovi
strani.

1. Kontakt mora biti izklopljen, prav tako
morajo biti izklopljena druga stikala.
2. Odprite pokrov plošče z varovalkami.
3. S pinceto za odstranjevanje varovalk,
ki je shranjena v kaseti z varovalkami v
motornem prostoru, izvlecite
pripadajočo varovalko.
4. Preglejte varovalko; če je pregorela, jo
je treba zamenjati.
DelujočaPregorela
5. Pravilno vstavite novo varovalko iste
jakosti in se prepričajte, če je trdno
vstavljena. Če je zrahljana, naj jo
pravilno namesti strokovnjak. Poiščite
strokovno pomoč na pooblaščenem
servisu vozil Mazda.
Če nimate nadomestnih varovalk,
vzemite varovalko iste jakosti iz
tokokroga, ki ga začasno laže
pogrešate, na primer AUDIO (avdio
naprava) ali OUTLET (vtičnica).
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-54

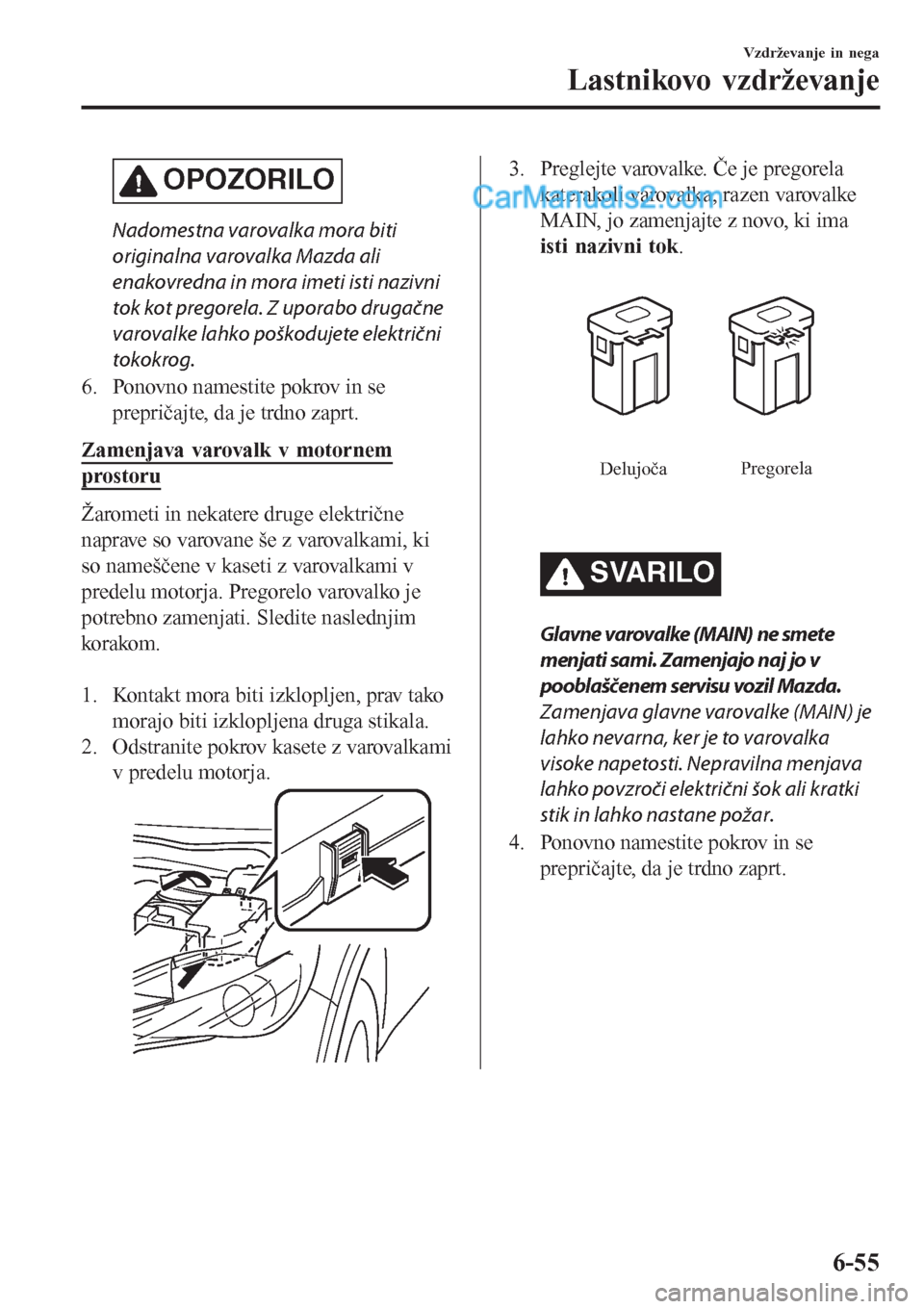

OPOZORILO
Nadomestna varovalka mora biti
originalna varovalka Mazda ali
enakovredna in mora imeti isti nazivni
tok kot pregorela. Z uporabo drugačne
varovalke lahko poškodujete električni
tokokrog.
6. Ponovno namestite pokrov in se
prepričajte, da je trdno zaprt.
Zamenjava varovalk v motornem
prostoru
Žarometi in nekatere druge električne
naprave so varovane še z varovalkami, ki
so nameščene v kaseti z varovalkami v
predelu motorja. Pregorelo varovalko je
potrebno zamenjati. Sledite naslednjim
ko r a ko m .

1. Kontakt mora biti izklopljen, prav tako
morajo biti izklopljena druga stikala.
2. Odstranite pokrov kasete z varovalkami
v predelu motorja.
3. Preglejte varovalke. Če je pregorela
katerakoli varovalka, razen varovalke
MAIN, jo zamenjajte z novo, ki ima
isti nazivni tok.
DelujočaPregorela
SVARILO
Glavne varovalke (MAIN) ne smete
menjati sami. Zamenjajo naj jo v
pooblaščenem servisu vozil Mazda.
Zamenjava glavne varovalke (MAIN) je
lahko nevarna, ker je to varovalka
visoke napetosti. Nepravilna menjava
lahko povzroči električni šok ali kratki
stik in lahko nastane požar.
4. Ponovno namestite pokrov in se
prepričajte, da je trdno zaprt.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-55

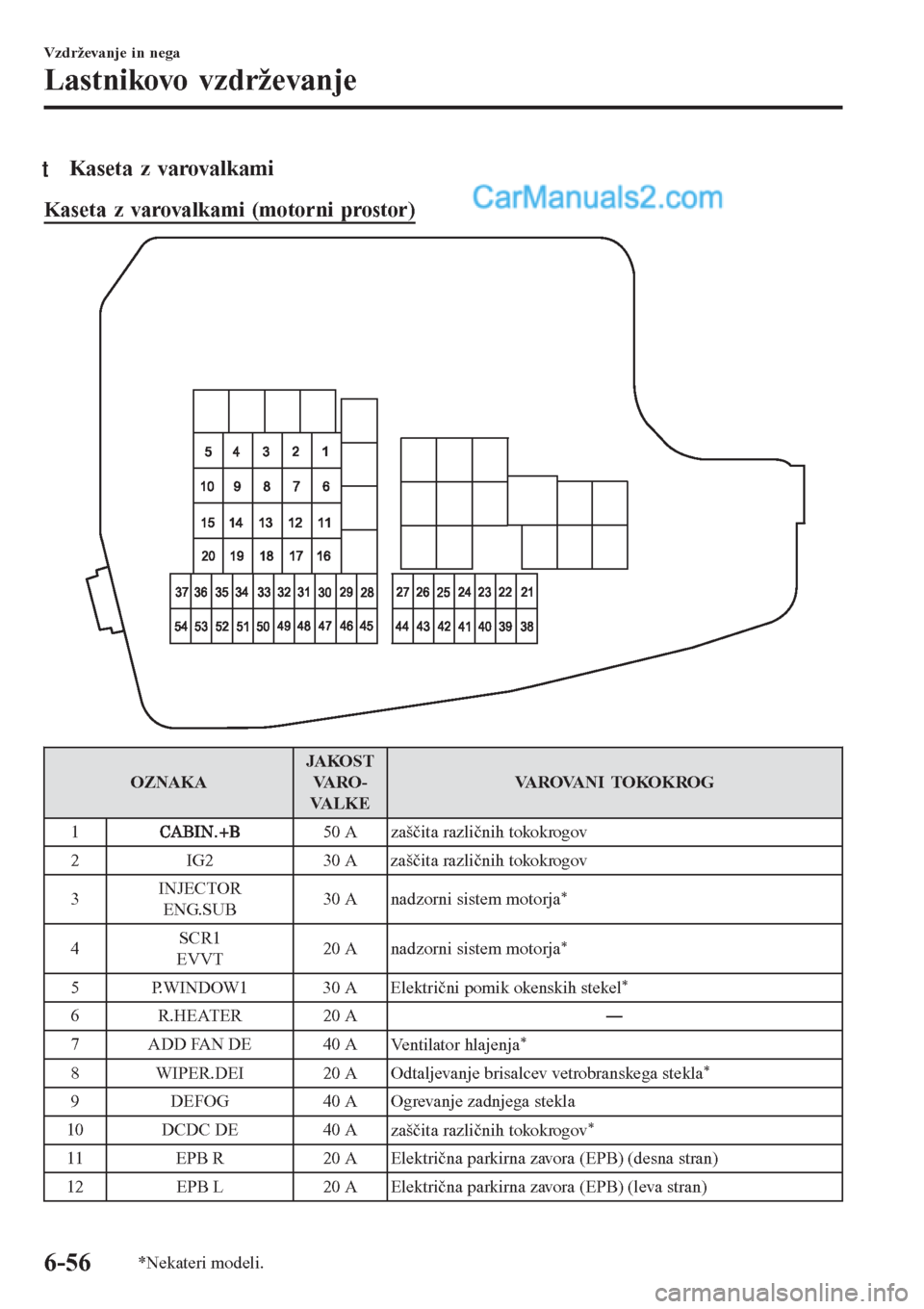

tKaseta z varovalkami
Kaseta z varovalkami (motorni prostor)
OZNAKAJA KO S T
VA R O -
VA L K EVAROVANI TOKOKROG
1
50 A zaščita različnih tokokrogov
2 IG2 30 A zaščita različnih tokokrogov
3INJECTOR
ENG.SUB30 A nadzorni sistem motorja
*
4SCR1
EVVT20 A nadzorni sistem motorja*
5 P.WINDOW1 30 A Električni pomik okenskih stekel*
6 R.HEATER 20 AŠ
7 ADD FAN DE 40 A
Ventilator hlajenja
*
8 WIPER.DEI 20 A Odtaljevanje brisalcev vetrobranskega stekla*
9 DEFOG 40 A Ogrevanje zadnjega stekla
10 DCDC DE 40 A
zaščita različnih tokokrogov
*
11 EPB R 20 A Električna parkirna zavora (EPB) (desna stran)
12 EPB L 20 A Električna parkirna zavora (EPB) (leva stran)
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-56*Nekateri modeli.

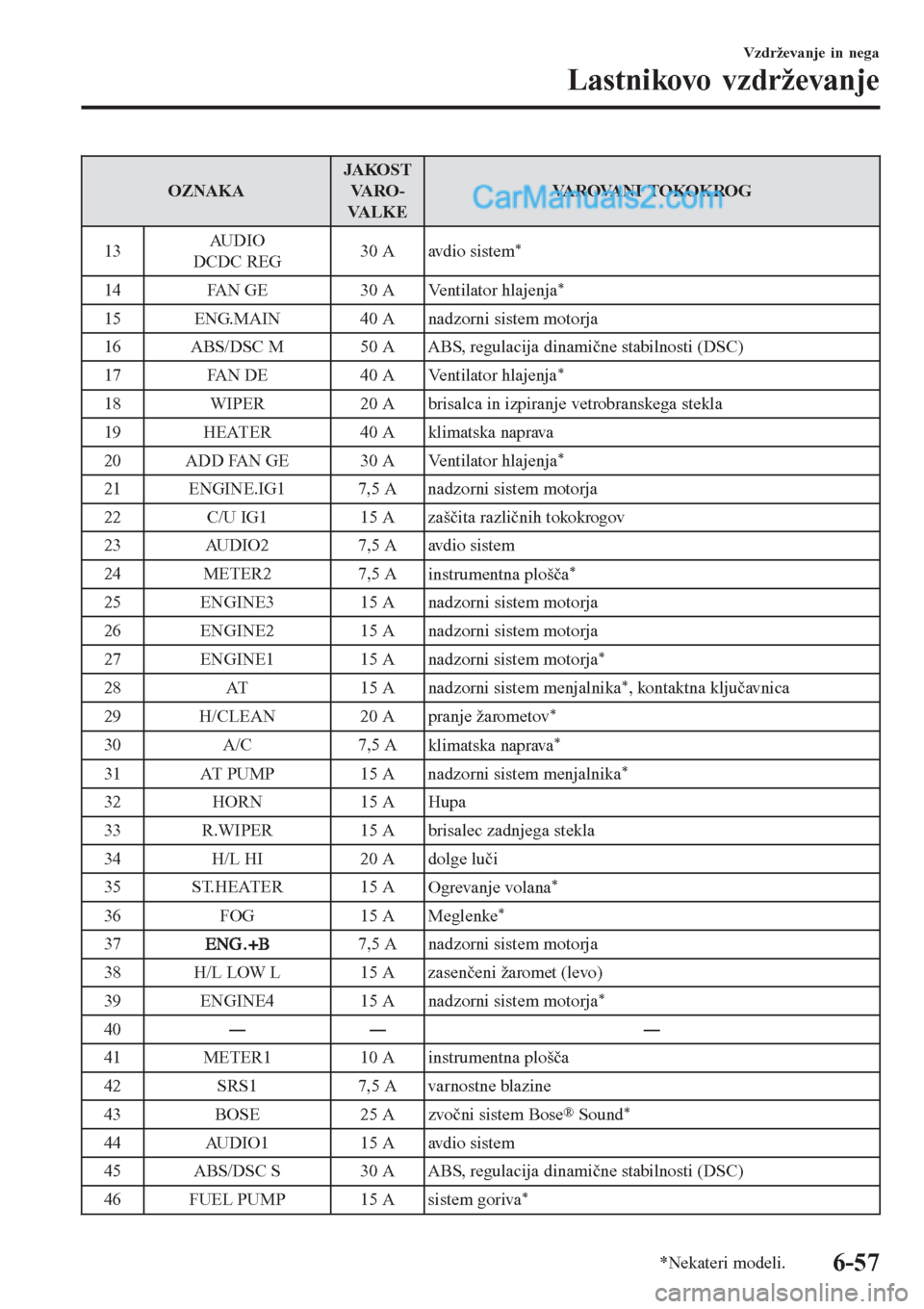

OZNAKAJAKO ST
VA R O -
VA L K EVAROVANI TOKOKROG
13AU D I O
DCDC REG30 A
avdio sistem
*
14 FAN GE 30 A
Ventilator hlajenja*
15 ENG.MAIN 40 A nadzorni sistem motorja
16 ABS/DSC M 50 A ABS, regulacija dinamične stabilnosti (DSC)
17 FAN DE 40 A Ventilator hlajenja
*
18 WIPER 20 A brisalca in izpiranje vetrobranskega stekla
19 HEATER 40 A klimatska naprava
20 ADD FAN GE 30 A Ventilator hlajenja
*
21 ENGINE.IG1 7,5 A nadzorni sistem motorja
22 C/U IG1 15 A zaščita različnih tokokrogov
23 AUDIO2 7,5 A avdio sistem
24 METER2 7,5 A
instrumentna plošča
*
25 ENGINE3 15 A nadzorni sistem motorja
26 ENGINE2 15 A nadzorni sistem motorja
27 ENGINE1 15 A
nadzorni sistem motorja
*
28 AT 15 A
nadzorni sistem menjalnika*, kontaktna ključavnica
29 H/CLEAN 20 A pranje žarometov
*
30 A/C 7,5 A
klimatska naprava*
31 AT PUMP 15 A nadzorni sistem menjalnika*
32 HORN 15 A Hupa
33 R.WIPER 15 A brisalec zadnjega stekla
34 H/L HI 20 A dolge luči
35 ST.HEATER 15 A
Ogrevanje volana
*
36 FOG 15 A Meglenke*
377,5 A nadzorni sistem motorja
38 H/L LOW L 15 A zasenčeni žaromet (levo)
39 ENGINE4 15 A
nadzorni sistem motorja
*
40ŠŠ Š
41 METER1 10 A instrumentna plošča
42 SRS1 7,5 A varnostne blazine
43 BOSE 25 A
zvočni sistem Bose
® Sound*
44 AUDIO1 15 A avdio sistem
45 ABS/DSC S 30 A ABS, regulacija dinamične stabilnosti (DSC)
46 FUEL PUMP 15 A sistem goriva
*
Vzdrževanje in nega
Lastnikovo vzdrževanje
*Nekateri modeli.6-57

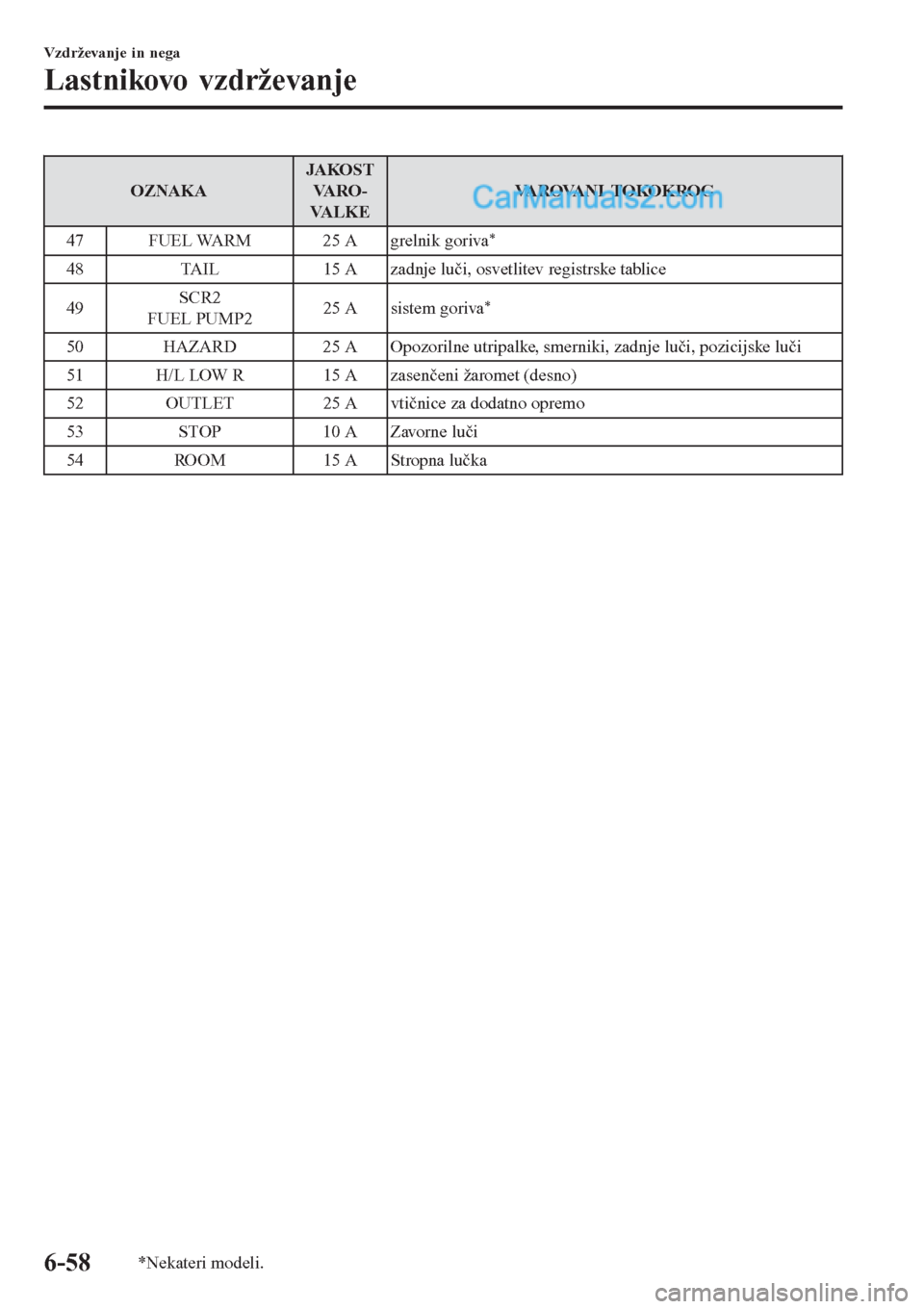

OZNAKAJA KO S T
VA R O -
VA L K EVAROVANI TOKOKROG
47 FUEL WARM 25 A grelnik goriva
*
48 TAIL 15 A zadnje luči, osvetlitev registrske tablice
49SCR2
FUEL PUMP225 A sistem goriva
*
50 HAZARD 25 A Opozorilne utripalke, smerniki, zadnje luči, pozicijske luči
51 H/L LOW R 15 A zasenčeni žaromet (desno)
52 OUTLET 25 A vtičnice za dodatno opremo
53 STOP 10 A Zavorne luči
54 ROOM 15 A Stropna lučka
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-58*Nekateri modeli.

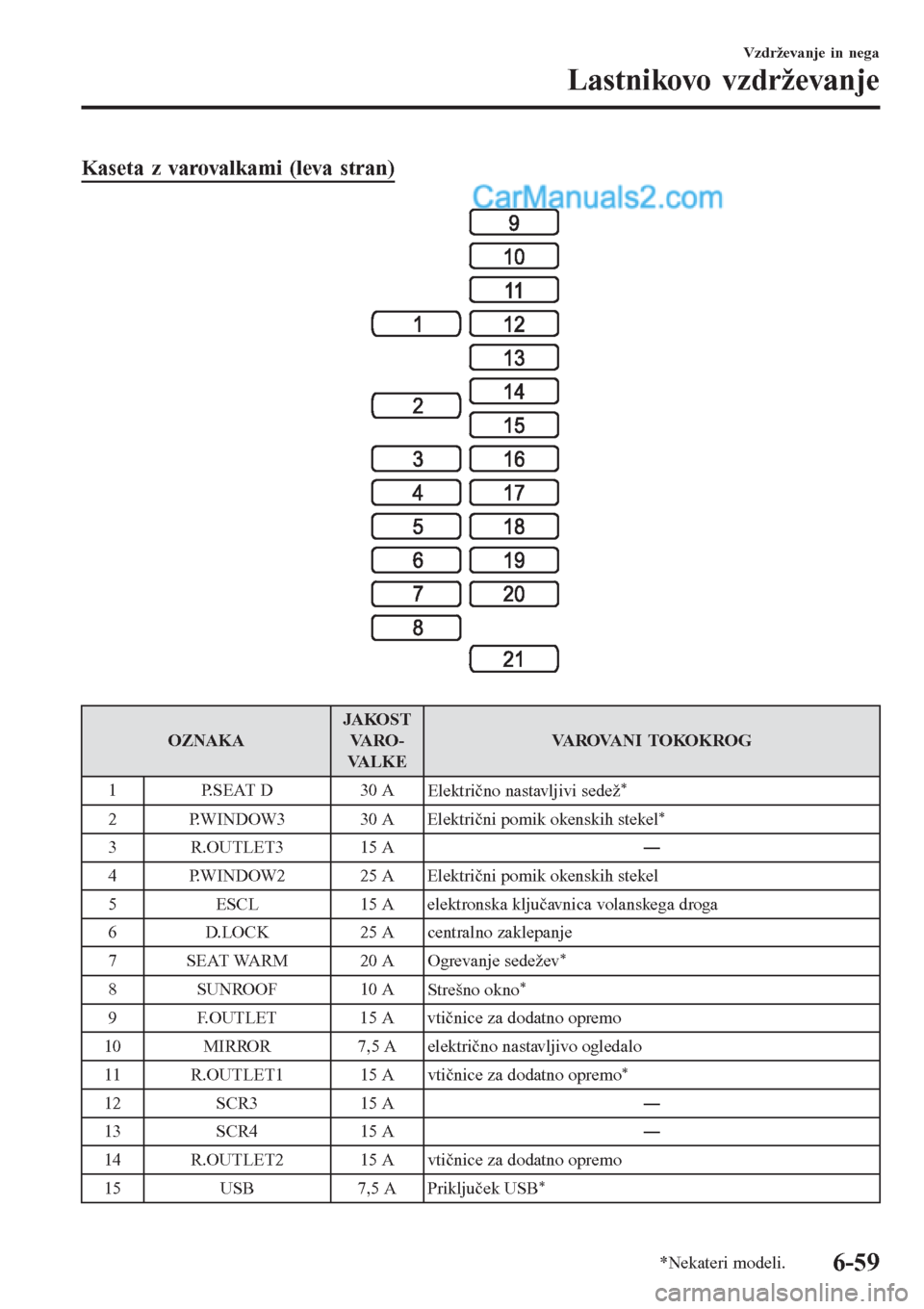

Kaseta z varovalkami (leva stran)
OZNAKAJA KO S T
VA R O -
VA L K EVAROVANI TOKOKROG
1 P.SEAT D 30 A
Električno nastavljivi sedež
*
2 P.WINDOW3 30 A Električni pomik okenskih stekel*
3 R.OUTLET3 15 AŠ
4 P.WINDOW2 25 A Električni pomik okenskih stekel
5 ESCL 15 A elektronska ključavnica volanskega droga
6 D.LOCK 25 A centralno zaklepanje
7 SEAT WARM 20 A Ogrevanje sedežev
*
8 SUNROOF 10 A
Strešno okno*
9 F.OUTLET 15 A vtičnice za dodatno opremo
10 MIRROR 7,5 A električno nastavljivo ogledalo
11 R.OUTLET1 15 A vtičnice za dodatno opremo
*
12 SCR3 15 AŠ
13 SCR4 15 AŠ
14 R.OUTLET2 15 A vtičnice za dodatno opremo
15 USB 7,5 A Priključek USB
*
Vzdrževanje in nega
Lastnikovo vzdrževanje
*Nekateri modeli.6-59

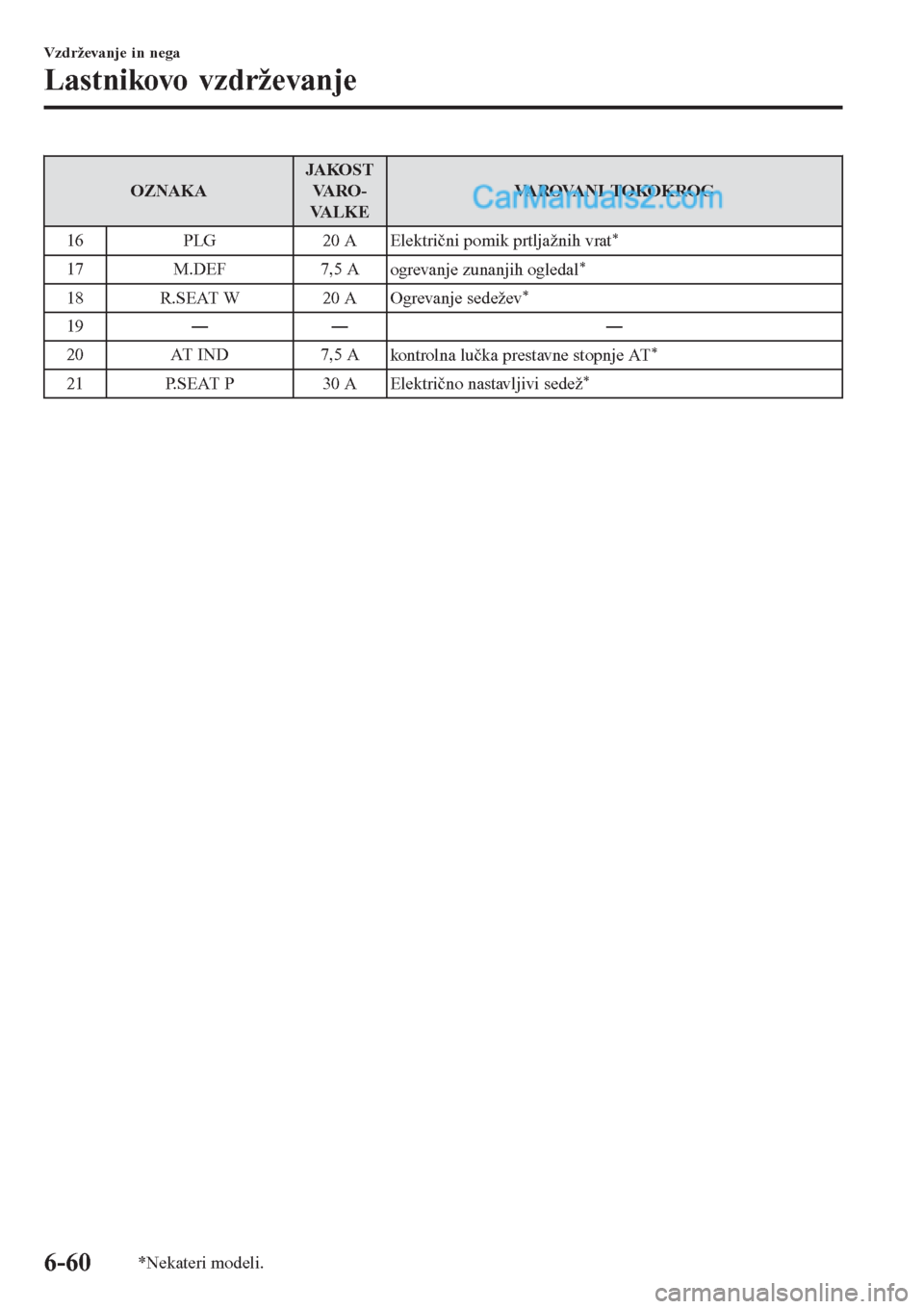

OZNAKAJA KO S T
VA R O -
VA L K EVAROVANI TOKOKROG
16 PLG 20 A Električni pomik prtljažnih vrat
*
17 M.DEF 7,5 A
ogrevanje zunanjih ogledal*
18 R.SEAT W 20 A Ogrevanje sedežev*
19ŠŠ Š
20 AT IND 7,5 A
kontrolna lučka prestavne stopnje AT
*
21 P.SEAT P 30 A Električno nastavljivi sedež*
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-60*Nekateri modeli.

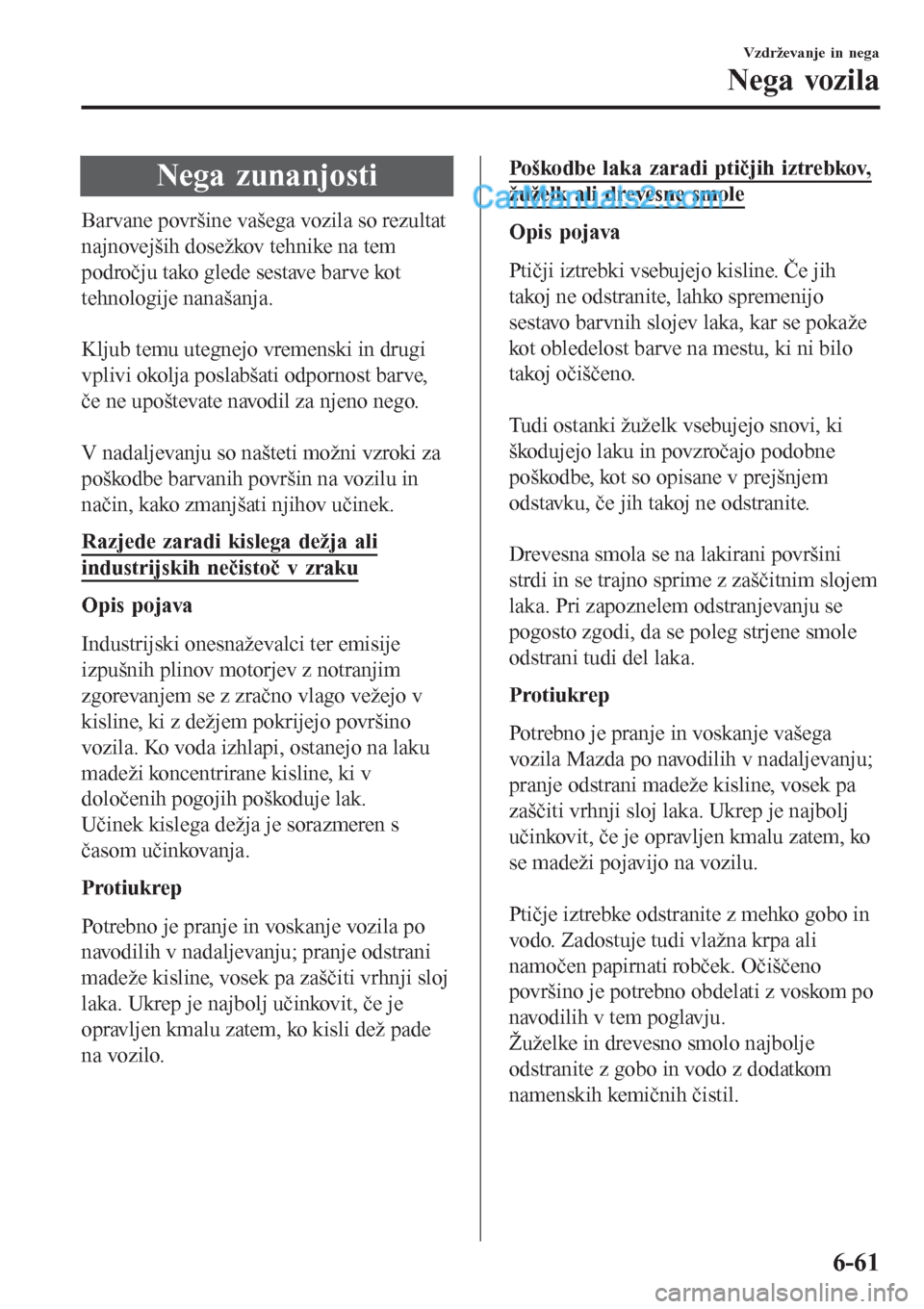

Nega zunanjosti
Barvane površine vašega vozila so rezultat
najnovejših dosežkov tehnike na tem
področju tako glede sestave barve kot
tehnologije nanašanja.

Kljub temu utegnejo vremenski in drugi
vplivi okolja poslabšati odpornost barve,
če ne upoštevate navodil za njeno nego.

V nadaljevanju so našteti možni vzroki za
poškodbe barvanih površin na vozilu in
način, kako zmanjšati njihov učinek.
Razjede zaradi kislega dežja ali
industrijskih nečistoč v zraku
Opis pojava
Industrijski onesnaževalci ter emisije
izpušnih plinov motorjev z notranjim
zgorevanjem se z zračno vlago vežejo v
kisline, ki z dežjem pokrijejo površino
vozila. Ko voda izhlapi, ostanejo na laku
madeži koncentrirane kisline, ki v
določenih pogojih poškoduje lak.
Učinek kislega dežja je sorazmeren s
časom učinkovanja.
Protiukrep
Potrebno je pranje in voskanje vozila po
navodilih v nadaljevanju; pranje odstrani
madeže kisline, vosek pa zaščiti vrhnji sloj
laka. Ukrep je najbolj učinkovit, če je
opravljen kmalu zatem, ko kisli dež pade
na vozilo.
Poškodbe laka zaradi ptičjih iztrebkov,
žuželk ali drevesne smole
Opis pojava
Ptičji iztrebki vsebujejo kisline. Če jih
takoj ne odstranite, lahko spremenijo
sestavo barvnih slojev laka, kar se pokaže
kot obledelost barve na mestu, ki ni bilo
takoj očiščeno.

Tudi ostanki žuželk vsebujejo snovi, ki
škodujejo laku in povzročajo podobne
poškodbe, kot so opisane v prejšnjem
odstavku, če jih takoj ne odstranite.

Drevesna smola se na lakirani površini
strdi in se trajno sprime z zaščitnim slojem
laka. Pri zapoznelem odstranjevanju se
pogosto zgodi, da se poleg strjene smole
odstrani tudi del laka.
Protiukrep
Potrebno je pranje in voskanje vašega
vozila Mazda po navodilih v nadaljevanju;
pranje odstrani madeže kisline, vosek pa
zaščiti vrhnji sloj laka. Ukrep je najbolj
učinkovit, če je opravljen kmalu zatem, ko
se madeži pojavijo na vozilu.

Ptičje iztrebke odstranite z mehko gobo in
vodo. Zadostuje tudi vlažna krpa ali
namočen papirnati robček. Očiščeno
površino je potrebno obdelati z voskom po
navodilih v tem poglavju.
Žuželke in drevesno smolo najbolje
odstranite z gobo in vodo z dodatkom
namenskih kemičnih čistil.

Vzdrževanje in nega
Nega vozila
6-61

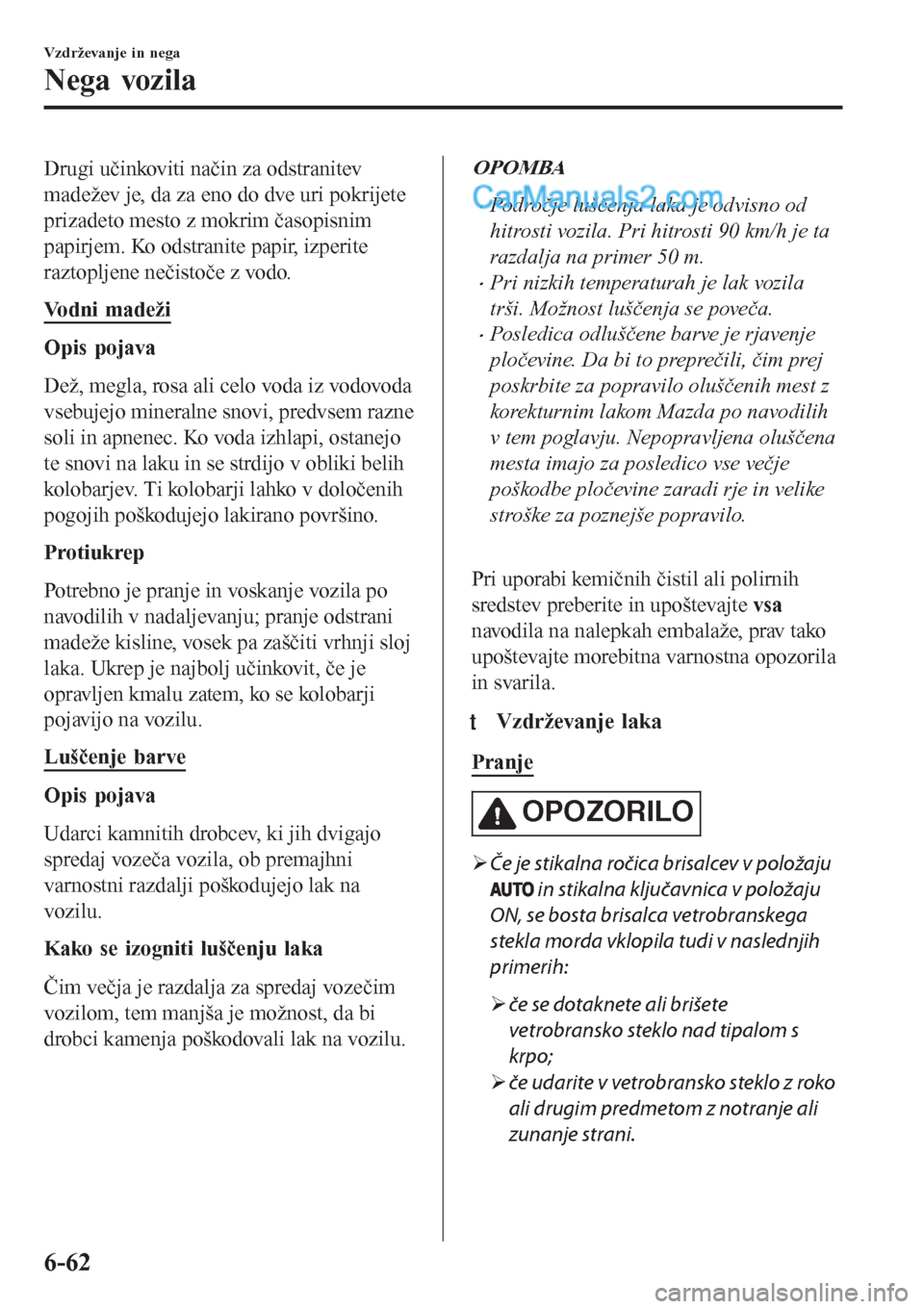

Drugi učinkoviti način za odstranitev
madežev je, da za eno do dve uri pokrijete
prizadeto mesto z mokrim časopisnim
papirjem. Ko odstranite papir, izperite
raztopljene nečistoče z vodo.
Vodni madeži
Opis pojava
Dež, megla, rosa ali celo voda iz vodovoda
vsebujejo mineralne snovi, predvsem razne
soli in apnenec. Ko voda izhlapi, ostanejo
te snovi na laku in se strdijo v obliki belih
kolobarjev. Ti kolobarji lahko v določenih
pogojih poškodujejo lakirano površino.
Protiukrep
Potrebno je pranje in voskanje vozila po
navodilih v nadaljevanju; pranje odstrani
madeže kisline, vosek pa zaščiti vrhnji sloj
laka. Ukrep je najbolj učinkovit, če je
opravljen kmalu zatem, ko se kolobarji
pojavijo na vozilu.
Luščenje barve
Opis pojava
Udarci kamnitih drobcev, ki jih dvigajo
spredaj vozeča vozila, ob premajhni
varnostni razdalji poškodujejo lak na
vozilu.
Kako se izogniti luščenju laka
Čim večja je razdalja za spredaj vozečim
vozilom, tem manjša je možnost, da bi
drobci kamenja poškodovali lak na vozilu.
OPOMBA
•Področje luščenja laka je odvisno od
hitrosti vozila. Pri hitrosti 90 km/h je ta
razdalja na primer 50 m.
•Pri nizkih temperaturah je lak vozila
trši. Možnost luščenja se poveča.
•Posledica odluščene barve je rjavenje
pločevine. Da bi to preprečili, čim prej
poskrbite za popravilo oluščenih mest z
korekturnim lakom Mazda po navodilih
v tem poglavju. Nepopravljena oluščena
mesta imajo za posledico vse večje
poškodbe pločevine zaradi rje in velike
stroške za poznejše popravilo.

Pri uporabi kemičnih čistil ali polirnih
sredstev preberite in upoštevajte vsa
navodila na nalepkah embalaže, prav tako
upoštevajte morebitna varnostna opozorila
in svarila.
tVzdrževanje laka
Pranje
OPOZORILO
¾Če je stikalna ročica brisalcev v položaju
in stikalna ključavnica v položaju
ON, se bosta brisalca vetrobranskega
stekla morda vklopila tudi v naslednjih
primerih:
¾če se dotaknete ali brišete
vetrobransko steklo nad tipalom s
krpo;
¾če udarite v vetrobransko steklo z roko
ali drugim predmetom z notranje ali
zunanje strani.
Vzdrževanje in nega
Nega vozila
6-62
