MAZDA MODEL CX-5 2017 Upute za uporabu (in Crotian)

Interval
održavanjaBroj mjeseci ili kilometara, što se prvo ispuni
Mjeseci 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
× 1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Filtar motornog
ulja
*1
Osim
zemalja na-
vedenih
ispodRRRRRRRRRRRRRRRR
Malezija/
FilipiniZamijenite svakih 10 000 km ili svakih godinu dana.
Filtar gorivaOsim
zemalja na-
vedenih
ispodRRRR
Malezija/
FilipiniRRRRRRRR
S u s t av u b r i z g av a n j a g o r i v a
*4PPP
SKYACTIV-G 2.0, SKYACTIV-G 2.5 I SKYACTIV-D 2.2
Pogonsko remenje
*5PPPPPPPPPPPPPPPP
Rashladni sustav PPPPPPPP
Rashladno sredstvo motora
*6Zamijenite nakon prvih 200.000 km ili 10 godina; nakon toga svakih
100.000 km ili 5 godina.
Filtar zraka
*7
Osim
zemalja na-
vedenih
ispodCCRCCRCC
Gruzija/
ArmenijaCRCRCRCR
Vodovi i crijeva za gorivo PPPPPPPP
Akumulator
*8PPPPPPPP
Vodovi, crijeva i priključci za
ko č n i c ePPPPPPPP
Tekućina za kočnice
*9PPPRPPPRPPPRPPPR
Parkirna kočnica PPPPPPPPPPPPPPPP
Servo-kočnice (pojačivač sile
kočenja) i crijevaPPPPPPPP
Disk kočnice PPPPPPPPPPPPPPPP
Upravljanje i prijenos PPPPPPPP
Ulje za ručni mjenjač R
Ulje u stražnjem diferencijalu
*10
Ulje prijenosa*10
Održavanje i briga
Redovito održavanje
6-15

Interval
održavanjaBroj mjeseci ili kilometara, što se prvo ispuni
Mjeseci 6 121824303642485460667278849096
× 1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Prednji i stražnji ovjes, kuglasti
zglobovi i aksijalna izvedba
ležajeva kotačaPPPPPPPP
Manžete poluosovine PPPP
Ispušni sustav i toplinski štitovi Provjerite svakih 80.000 km.
Vijci i matice na šasiji i karoseriji T T T T T T T T
Stanje karoserije (odnosi se na hr-
đu, koroziju i perforacije)Pregledajte svake godine
Filtar za zrak u kabini (ako je ugra-
đen)RRRRRRRR
Gume (uključujući pričuvnu gumu)
(s prilagođenim tlakom zraka)PPPPPPPPPPPPPPPP
Rotacija gume Rotirajte svakih 10.000 km.
Komplet za popravak probušene
gume (ako postoji)
*11Provjerite svake godine.
Simboli u tablici:
P: Pregledaj: po potrebi pregledajte i očistite, popravite, prilagodite, dolijte ili zamijenite.
R: Zamijeni
C: Očisti
T: Učvrsti
D: Ispusti
Napomene:
*1 Ako se vozilo naročito koristi u bilo kojem od sljedećih uvjeta, zamijenite motorno ulje i uljni filtar češće nego
je preporučeno.
a) Svrha upotrebe vozila je policijski automobil, taksi ili vozilo u autoškoli.
b) Vožnja u prašnjavim uvjetima
c) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
d) Dugotrajna vožnja pri niskim temperaturama ili česta vožnja samo na kratkim udaljenostima
e) Vožnja u ekstremno toplim uvjetima
f) Neprestana vožnja u planinskim uvjetima
*2 Ako ste u zemljama nastavku, pregledajte svjećice svakih 10.000 km ili 1 godinu prije zamjene u
preporučenom intervalu.
Alžir, Armenija, Angola, Bahrein, Bolivija, Burundi, Britanski Djevičanski otoci, Kambodža, Kamerun, Čile,
Kostarika, Obala Bjelokosti, Curaçao, El Salvador, Gabon, Gana, Gruzija, Gvatemala, Haiti, Honduras, Hong
Kong, Iran, Jordan, Kenija, Makao, Malezija, Mongolija, Mozambik, Mjanmar, Nigerija, Nikaragva, Oman,
Panama, Papua Nova Gvineja, Peru, Filipini, Senegal, Sejšeli, Sirija, Tanzanija, Ujedinjeni Arapski Emirati,
Vijetnam, Zair, Zimbabve
*3 Za SKYACTIV-D 2.2, ponovno postavite podatke o motornom ulju nakon svake promjene motornog ulja, bez
obzira na prikaz signalnog svjetla za poruku / ključ za odvijanje.
*4 Ispravite količinu ubrizgavanja goriva.
Održavanje i briga
Redovito održavanje
6-16

*5 Također pregledajte pogonske remene klima-uređaja, ako je u opremi.
Ako se vozilo naročito koristi u bilo kojem od sljedećih uvjeta, provjerite pogonsko remenje češće nego je
preporučeno.
a) Vožnja u prašnjavim uvjetima
b) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
c) Dugotrajna vožnja pri niskim temperaturama ili česta vožnja samo na kratkim udaljenostima
d) Vožnja u ekstremno toplim uvjetima
e) Neprestana vožnja u planinskim uvjetima
*6 Preporučuje se upotreba sredstva FL-22 prilikom izmjene rashladnog sredstva motora. Uporaba nekog drugog
rashladnog sredstva motora osim FL-22 može prouzročiti značajno oštećenje motora i sustava za hlađenje.
*7 Ako se vozilo koristi u vrlo prašnjavim ili pješčanim područjima, očistite i, ako je potrebno, zamijenite filtar
zraka češće od preporučenog razdoblja.
*8 Provjerite razinu elektrolita u akumulatorskoj tekućini, njezinu relativnu gustoću i vanjski izgled akumulatora.
Ako se vozilo koristi u ekstremno toplim i hladnim područjima, provjerite razinu elektrolita akumulatorske
tekućine, njezinu relativnu gustoću i izgled akumulatora svakih 10.000 km ili 6 mjeseci. Akumulatori
zatvorenog tipa zahtijevaju samo provjeru vanjskog izgleda.
*9 Kod pretjerane uporabe kočnica (na primjer, kod vožnje u teškim uvjetima ili u planinama) ili ako se vozilo
koristi u ekstremno vlažnim klimatskim uvjetima, mijenjajte sredstvo za kočnice svake godine.
*10 Ako se ovaj dio uroni u vodu, mora se obaviti zamjena ulja.*11 Provjerite rok trajanja tekućine za popravak guma svake godine prilikom periodičnog održavanja. Zamijenite
bocu tekućine za popravak guma novom prije nego istekne rok trajanja.
Održavanje i briga
Redovito održavanje
6-17

Kontrola održavanja
▼Kontrola odr

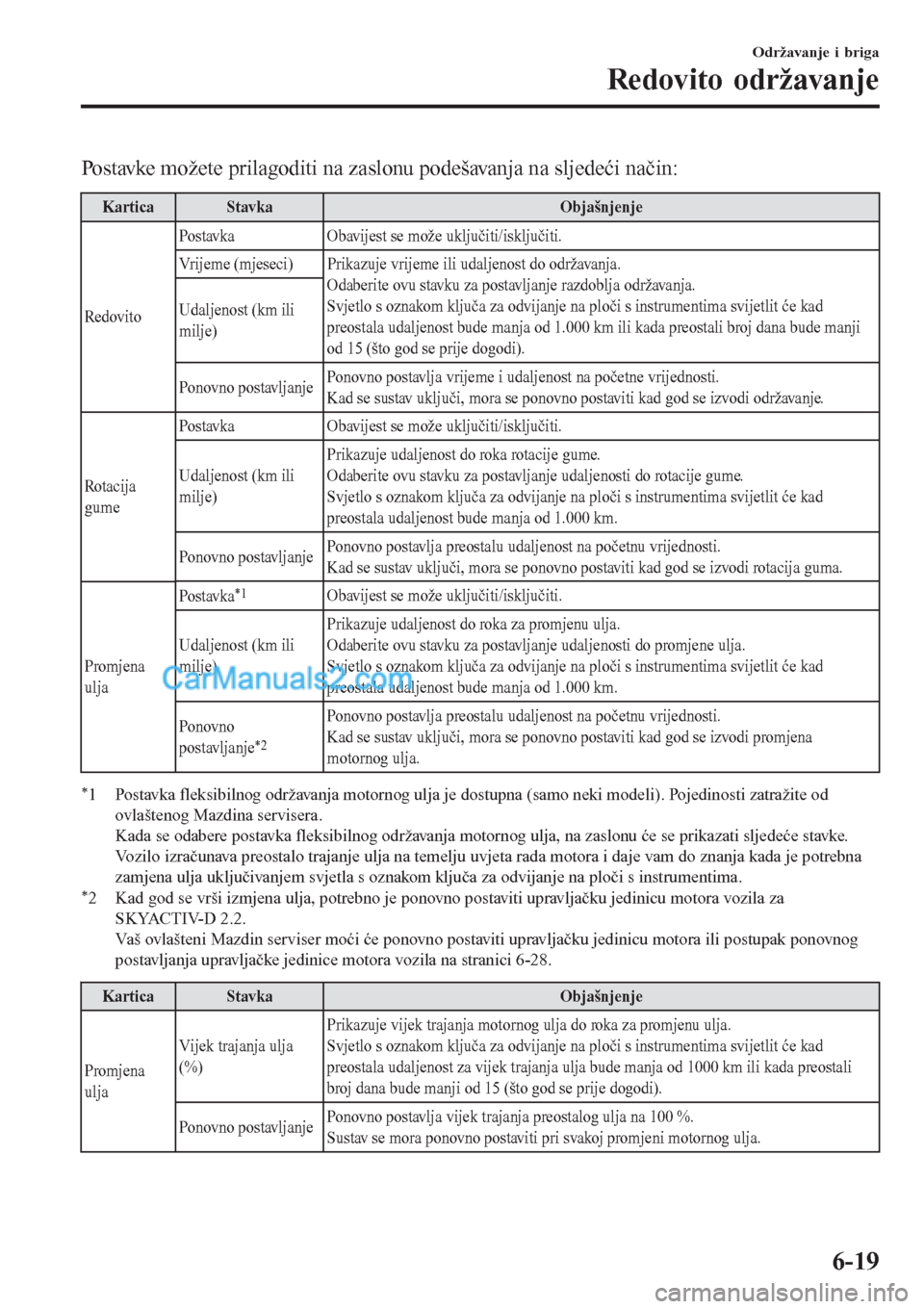

Postavke možete prilagoditi na zaslonu podešavanja na sljedeći način:
Kartica Stavka Objašnjenje
Re d ov i t oPostavka Obavijest se može uključiti/isključiti.
Vrijeme (mjeseci) Prikazuje vrijeme ili udaljenost do održavanja.
Odaberite ovu stavku za postavljanje razdoblja održavanja.
Svjetlo s oznakom ključa za odvijanje na ploči s instrumentima svijetlit će kad
preostala udaljenost bude manja od 1.000 km ili kada preostali broj dana bude manji
od 15 (što god se prije dogodi). Udaljenost (km ili
milje)
Ponovno postavljanjePonovno postavlja vrijeme i udaljenost na početne vrijednosti.
Kad se sustav uključi, mora se ponovno postaviti kad god se izvodi održavanje.
Ro t a c i j a
gumePostavka Obavijest se može uključiti/isključiti.
Udaljenost (km ili
milje)Prikazuje udaljenost do roka rotacije gume.
Odaberite ovu stavku za postavljanje udaljenosti do rotacije gume.
Svjetlo s oznakom ključa za odvijanje na ploči s instrumentima svijetlit će kad
preostala udaljenost bude manja od 1.000 km.
Ponovno postavljanjePonovno postavlja preostalu udaljenost na početnu vrijednosti.
Kad se sustav uključi, mora se ponovno postaviti kad god se izvodi rotacija guma.
Promjena
uljaPostavka
*1Obavijest se može uključiti/isključiti.
Udaljenost (km ili
milje)Prikazuje udaljenost do roka za promjenu ulja.
Odaberite ovu stavku za postavljanje udaljenosti do promjene ulja.
Svjetlo s oznakom ključa za odvijanje na ploči s instrumentima svijetlit će kad
preostala udaljenost bude manja od 1.000 km.
Ponovno
postavljanje
*2
Ponovno postavlja preostalu udaljenost na početnu vrijednosti.
Kad se sustav uključi, mora se ponovno postaviti kad god se izvodi promjena
motornog ulja.
*1 Postavka fleksibilnog održavanja motornog ulja je dostupna (samo neki modeli). Pojedinosti zatražite od
ovlaštenog Mazdina servisera.
Kada se odabere postavka fleksibilnog održavanja motornog ulja, na zaslonu će se prikazati sljedeće stavke.
Vozilo izračunava preostalo trajanje ulja na temelju uvjeta rada motora i daje vam do znanja kada je potrebna
zamjena ulja uključivanjem svjetla s oznakom ključa za odvijanje na ploči s instrumentima.
*2 Kad god se vrši izmjena ulja, potrebno je ponovno postaviti upravljačku jedinicu motora vozila za
SKYACTIV-D 2.2.
Vaš ovlašteni Mazdin serviser moći će ponovno postaviti upravljačku jedinicu motora ili postupak ponovnog
postavljanja upravljačke jedinice motora vozila na stranici 6-28.
Kartica Stavka Objašnjenje
Promjena
uljaVijek trajanja ulja
(%)Prikazuje vijek trajanja motornog ulja do roka za promjenu ulja.
Svjetlo s oznakom ključa za odvijanje na ploči s instrumentima svijetlit će kad
preostala udaljenost za vijek trajanja ulja bude manja od 1000 km ili kada preostali
broj dana bude manji od 15 (što god se prije dogodi).
Ponovno postavljanjePonovno postavlja vijek trajanja preostalog ulja na 100 %.
Sustav se mora ponovno postaviti pri svakoj promjeni motornog ulja.
Održavanje i briga
Redovito održavanje
6-19

Mjere opreza pri korisničkom održavanju
Redoviti servis
Preporučujemo da svakodnevno ili barem svaki tjedan provjerite navedene stavke.
•Razina motornog ulja (stranica 6-29)
•Razina rashladnog sredstva motora (stranica 6-30)
•Razina tekućine za kočnicu i spojku (stranica 6-32)
•Razina tekućine za brisače (stranica 6-33)
•Održavanje baterije (stranica 6-41)
•Tlak zraka u gumama (stranica 6-44)

Neispravan ili neadekvatan servis može rezultirati problemima. U ovom odjeljku nalaze se
upute samo za stavke koje je lako održavati.

Kao što je objašnjeno u Uvodu (stranica 6-2), nekoliko postupaka može izvršiti samo
kvalificirani servisni tehničar s posebnim alatima.

Neispravno održavanje po načelu "uradi sam" tijekom jamstvenog razdoblja može utjecati na
obuhvaćenost jamstvom. Više pojedinosti potražite u posebnoj Jamstvenoj izjavi tvrtke
Mazda koju ste dobili s vozilom. Ako niste sigurni u određene postupke servisa i održavanja,
prepustite ih stručnom mehaničaru, preporučujemo ovlaštenog Mazdina servisera.

Postoje strogi zakoni o zaštiti okoliša vezani za odlaganje otpadnih ulja i tekućina. Propisno
zbrinite otpad vodeći računa o zaštiti okoliša.

Preporučujemo da promjenu ulja i tekućina u vozilu povjerite ovlaštenom Mazdinom
serviseru.
UPOZORENJE
Ne održavajte samostalno vozilo ako nemate dovoljno znanja i iskustva ili ispravan alat i
opremu za obavljanje tog posla. Neka poslove održavanja izvrši kvalificirani mehaničar:
Održavanje vozila je opasno ako se ne izvrši propisno. Možete se ozbiljno ozlijediti tijekom
izvršavanja nekih postupaka održavanja.
Održavanje i briga
Korisničko održavanje
6-20

Ako motor mora biti upaljen dok radite ispod poklopca motora, uvjerite se da ste skinuli sav
nakit (posebno prstenove, narukvice, satove i ogrlice) i sve kravate, šalove i sličnu opuštenu
odjeću prije nego što dođete blizu motora ili ventilatora koji se mogu neočekivano uključiti:
Opasno je raditi ispod poklopca motora s uključenim motorom. A još je opasnije ako imate na
sebi nakit ili komotnu odjeću.
I jedno i drugo može biti zahvaćeno pokretnim dijelovima i izazvati ozljedu.
Zaustavite se na sigurnom mjestu, a zatim isključite motor i pobrinite se da ventilator ne
radi prije nego što počnete raditi blizu rashladnog ventilatora:
Opasno je raditi blizu ventilatora kada je uključen. Ventilator može nastaviti raditi, čak i kad
motor prestane raditi, zbog visoke temperature u prostoru motora. Ventilator vas može
udariti i ozbiljno ozlijediti.
Ne ostavljajte predmete u prostoru motora:
Kada završite s provjerom ili servisiranjem u prostoru motora, ne zaboravite uzeti predmete
poput alata ili krpa za čišćenje.
Ako alati i drugi predmeti ostanu u prostoru motora, mogli bi oštetiti motor ili prouzročiti
požar i neočekivanu nezgodu.
Održavanje i briga
Korisničko održavanje
6-21

Poklopac motora
UPOZORENJE
Uvijek provjerite je li poklopac motora
zatvoren i čvrsto zabravljen:
Poklopac motora koji nije zatvoren i čvrsto
zabravljen je opasan jer se može otvoriti za
vrijeme vožnje vozila i vozaču zakloniti
pregled, što može izazvati ozbiljnu
nezgodu.
▼Otvaranje poklopca motora
1. Dok je vozilo parkirano, povucite
ručicu za odbravljivanje poklopca
motora.

Ručica za otpuštanje
2. Stavite ruku u otvor ispod poklopca
motora, gurnite ručicu zasuna udesno i
dignite poklopac motora.

Ručica
3. Uhvatite podupirač za obloženo
područje i učvrstite ga u rupi za
podupiranje, koja je označena
strelicom, kako bi poklopac motora
ostao otvoren.

Podloga
Potporna prečka
Održavanje i briga
Korisničko održavanje
6-22

▼Zatvaranje poklopca motora
1. Provjerite prostor ispod poklopca
motora i uvjerite se da su svi čepovi na
svom mjestu te da su svi pokretni
dijelovi (npr. spremnici za ulje, itd.)
odstranjeni.
2. Podignite poklopac motora, uhvatite za
obloženo područje na podupiraču i
učvrstite podupirač u kopču. Provjerite
je li se podupirač čvrsto uglavio u
kvačicu prije nego spustite i zatvorite
poklopac motora.

KvačicaKvačicaKvačica
3. Poklopac motora spustite polako do
visine od oko 20 cm iznad zatvorenog
položaja i zatim ga samo pustite da
padne.
OPREZ
Prilikom zatvaranja poklopca motora ne
primjenjujte prekomjernu silu kao npr.
svoju težinu. U protivnom može doći do
oštećenja poklopca motora.
Održavanje i briga
Korisničko održavanje
6-23

Pregled odjeljka motora
Zatvarač spremnika
za motorno ulje
Šipka za mjerenje razine motornog uljaAkumulator
Zatvarač rashladnog
sustava
Spremnik tekućine za pranje
vjetrobranskog stakla
Zatvarač spremnika
za motorno uljeSpremnik tekućine
za kočnice/spojku
Šipka za mjerenje
razine motornog ulja
Akumulator
Kutija s
osiguračima
Zatvarač rashladnog
sustavaSpremnik rashladnog
sredstva motora
SKYACTIV-D 2.2 SKYACTIV-G 2.0 i SKYACTIV-G 2.5
Spremnik tekućine
za kočnice/spojku
Kutija s
osiguračima
Spremnik tekućine za pranje
vjetrobranskog stakla
Spremnik rashladnog sredstva motora
Održavanje i briga
Korisničko održavanje
6-24
