Illustrerat register
Översikt av interiören (vänsterstyrd modell)
Utrustning och montering varierar beroende på bil1-3
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Interiörutrustning (vy B)
①Handskfack......................................................................................................... sidan 5-149
② Sätesvärmaromkopplare......................................................................................... sidan 2-7
③ Omkopplare för uppvärmd ratt..................... ........................................................sidan 3-37
④ Knapp för varningsblinkers.................................................................................. sidan 4-78
⑤ CD-spelare.................................................................................................. sidan 5-25, 5-84
⑥ DVD-spelare.........................................................................................................sidan 5-87
⑦ Ljud............................................................................................................. sidan 5-19, 5- 71
⑧ Instrumentgrupp................................................................................................... sidan 4-22
⑨ Active Driving Display (ADD)............................................................................ sidan 4-39
⑩ Reglage för instrumentpanelbelysning................................................................. sidan 4-26
⑪ Reglage för fjärröppning av tanklucka................................................................. sidan 3-35
⑫ Öppningshandtag för motorhuv........................................................................... sidan 6-21
⑬ Signalhorn............................................................................................................ sidan 4-7 8
⑭ Låsspak för rattjusteringen......................... .......................................................... sidan 3-37
⑮ Start med tryckknapp............................................................................................. sidan 4-4
⑯ Luftkonditionering................................................................................................. sidan 5-4
⑰ Knapp för bakrutans avimmare..................... ....................................................... sidan 4-76
⑱ Tillbehörsuttag....................................................................................................sidan 5-145
Illustrerat register
Översikt över interiören (Högerstyrd modell)
1-8Utrustning och montering varierar beroende på bil
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

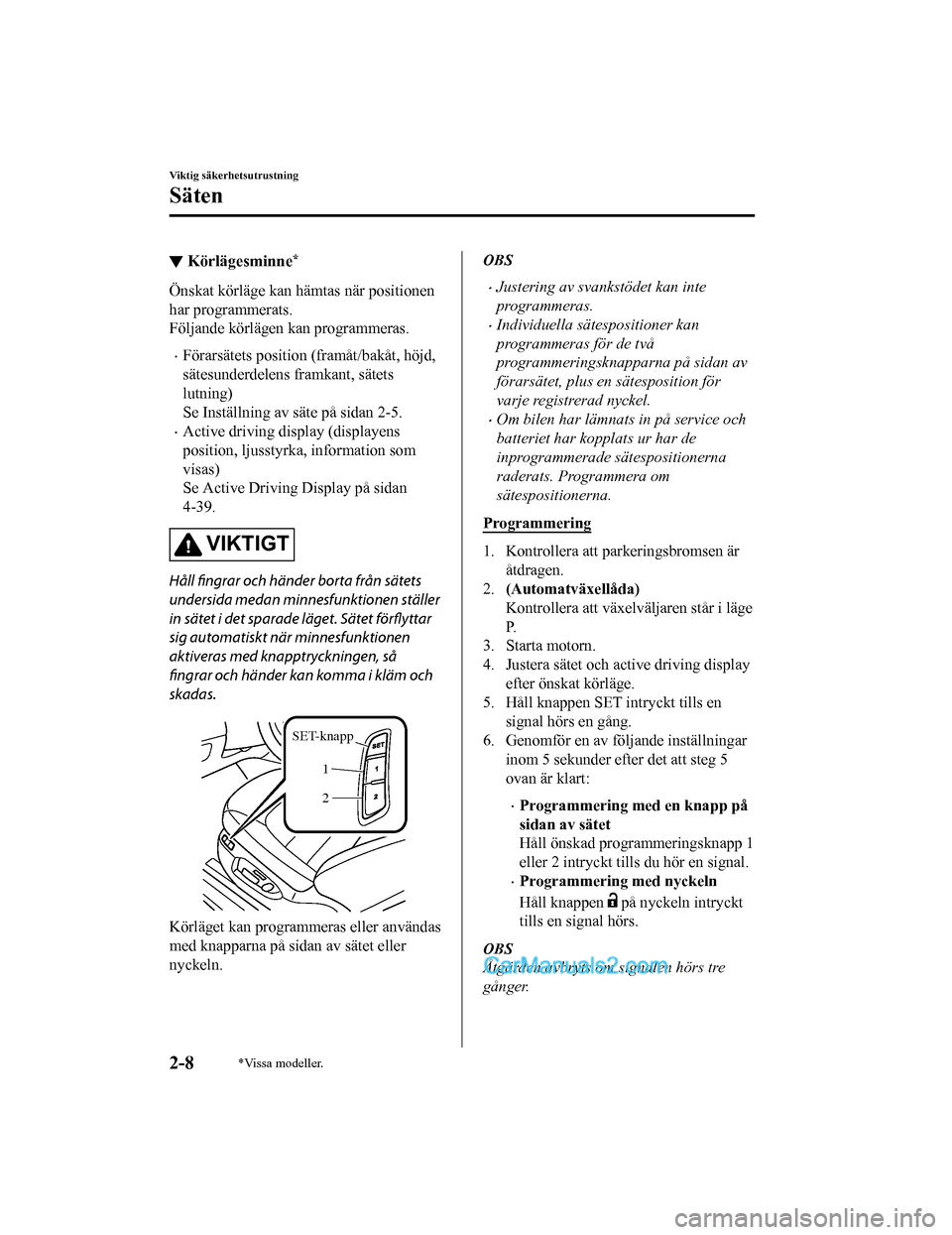

▼Körlägesminne*
Önskat körläge kan hämtas när positionen
har programmerats.
Följande körlägen kan programmeras.
•Förarsätets position (framåt/bakåt, höjd,
sätesunderdelens framkant, sätets
lutning)
Se Inställning av säte på sidan 2-5.
•Active driving display (displayens
position, ljusstyrka, information som
visas)
Se Active Driving Display på sidan
4-39.
VIKTIGT
Håll
fingrar och händer borta från sätets
undersida medan minnesfunktionen ställer
in sätet i det sparade läget. Sätet förflyttar
sig automatiskt när minnesfunktionen
aktiveras med knapptryckningen, så
fingrar och händer kan komma i kläm och
skadas.
SET-knapp
1
2
Körläget kan programmeras eller användas
med knapparna på sidan av sätet eller
nyckeln.
OBS
•Justering av svankstödet kan inte
programmeras.
•Individuella sätespositioner kan
programmeras för de två
programmeringsknapparna på sidan av
förarsätet, plus en sätesposition för
varje registrerad nyckel.
•Om bilen har lämnats in på service och
batteriet har kopplats ur har de
inprogrammerade sätespositionerna
raderats. Programmera om
sätespositionerna.
Programmering
1. Kontrollera att parkeringsbromsen är åtdragen.
2. (Automatväxellåda)
Kontrollera att växelväljaren står i läge
P.
3. Starta motorn.
4. Justera sätet och active driving display
efter önskat körläge.
5. Håll knappen SET intryckt tills en
signal hörs en gång.
6. Genomför en av följande inställningar
inom 5 sekunder efter det att steg 5
ovan är klart:
•Programmering med en knapp på
sidan av sätet
Håll önskad programmeringsknapp 1
eller 2 intryckt tills du hör en signal.
•Programmering med nyckeln
Håll knappen
på nyckeln intryckt
tills en signal hörs.
OBS
Åtgärden avbryts om signalen hörs tre
gånger.
Viktig säkerhetsutrustning
Säten
2-8*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Flytta sätet till det programmerade
körläget
(Med en knapp på sidan av sätet)
1. Kontrollera att parkeringsbromsen äråtdragen.
2. (Automatväxellåda)
Kontrollera att växelväljaren står i läge
P.
3. Starta motorn.
4. Tryck på programmeringsknappen för det körläge som du vill hämta (knapp 1
eller 2).
5. En signal hörs när justeringen av körläget är klar.
OBS
•Om körläget inte behöver justeras hörs
bara signalen.
•Ett körläge kan hämtas även om motorn
inte är igång.
•Justeringen av körläget avbryts i
följande fall:
•Någon av sätets manövreringsknappar
används.
•Knappen SET trycks in.
•Någon av programmeringsknapparna
1 eller 2 trycks in.
•Knappen på nyckeln eller knappen
används.
•Bilen börjar röra sig.
•Active driving display justeras.
(Använda en programmerad nyckel)
1. Lås upp dörrarna genom att trycka på en knapp eller på knappen
på
nyckeln.
2. När dörrarna låsts upp kommer sätets position att justeras inom 40 sekunder
efter det att förardörren öppnats och en
signal hörs när åtgärden är klar.
3. Kontrollera att parkeringsbromsen äråtdragen.
4. (Automatväxellåda)
Kontrollera att växelväljaren står i läge
P.
5. Starta motorn.
6. Justering av active driving display startar.
OBS
•Om körläget inte behöver justeras hörs
ingen signal.
•Justeringen av körläget avbryts i
följande fall:
•Någon av sätets manövreringsknappar
används.
•Knappen SET trycks in.
•Någon av programmeringsknapparna
1 eller 2 trycks in.
•Knappen på nyckeln eller knappen
används.
•Bilen börjar röra sig.
•Active driving display justeras.
Radera programmerade körlägen
(Radera de körlägen som är
programmerade med nyckeln)
1. Stäng av tändningen.
2. Håll knappen SET på sidan av sätet intryckt tills en signal hörs en gång.
3. Efter signalen trycker du på knappen
på nyckeln inom 5 sekunder tills en ny
signal hörs en gång.
OBS
Åtgärden avbryts om signalen hörs tre
gånger.
Viktig säkerhetsutrustning
Säten
2-9
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

4Under körning
Information rörande säker körning och stopp.
Starta och stänga av motorn............ 4-4 Tändningslås................................. 4-4
Starta motorn................................ 4-5
Stänga av motorn........................ 4-11
i-stop
*......................................... 4-12
Instrumentgrupp och visning......... 4-22 Mätare och instrument................ 4-22
Multiinformationsdisplay
*..........4-31
Active Driving Display (ADD)
*........
.................................................... 4-39
Varnings- och
indikeringslampor....................... 4-42
Manuell växellåda – funktion......... 4-51
Växlingsmönster för manuell
växellåda..................................... 4-51
Automatväxellåda....... .....................4-53
Automatväxellåda – reglage....... 4-53
Växellåssystem........................... 4-54
Växellådans områden................. 4-55
Manuellt växlingsläge ................ 4-57
Körtips........................................ 4-61
Reglage och kontroller.................... 4-62
Reglage för belysning................. 4-62
Främre dimljus
*.......................... 4-68
Bakre dimljus
*............................ 4-69
Signaler för att svänga och byta
fil.................................................4-70
Vindrutetorkare och -spolare...... 4-71
Bakrutetorkare och -spolare....... 4-75
Strålkastarspolare
*...................... 4-75
Bakrutans avimmare................... 4-76
Signalhorn...................................4-78
Varningsblinkers......................... 4-78
Broms................................................4-80 Bromssystem.............................. 4-80
AUTOHOLD.............................. 4-84
Nödstoppssignalsystem.............. 4-88
Hjälp vid start i backe (HLA, Hill
Launch Assist)............................ 4-89
ABS/TCS/DSC................................. 4-90 Låsningsfritt bromssystem
(ABS)..........................................4-90
Antispinnsystem (TCS).............. 4-91
Dynamisk stabilitetskontroll (DSC -
Dynamic Stability Control)........ 4-93
i-ELOOP.......................................... 4-94 i-ELOOP
*................................... 4-94
Bränsleekonomiövervakare............ 4-96 Bränsleekonomiövervakare
*.......4-96
*Vissa modeller.4-1
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Val av körläge................................ 4-101Val av körläge
*......................... 4-101
i-ACTIV AWD............................... 4-102 Använda i-ACTIV AWD
*........ 4-102
Servostyrning................................. 4-103 Servostyrning............................4-103
i-ACTIVSENSE............................. 4-104 i-ACTIVSENSE....................... 4-104
Adaptiva strålkastare (AFS)
*.............
.................................................. 4-107
System för automatisk avbländning
(HBC)
*......................................4-108
Adaptiva LED-strålkastare
(ALH)
*...................................... 4-111
Övervakning av död vinkel (BSM,
Blind Spot Monitoring)
*........... 4-114
System för identifiering av
trafikskyltar (TSR)
*.................. 4-119
Avståndsidentifieringssystem
(DRSS, Distance Recognition
Support System)
*...................... 4-125
System för att påkalla förarens
uppmärksamhet (DAA)
*...........4-129
Backvarnare för korsande trafik
(RCTA, Rear Cross Traffic
Alert)
*....................................... 4-131
Mazda radarfarthållare (MRCC)
(manuell växellåda och Taiwan)
*......
.................................................. 4-134
Mazda radarfarthållare med stopp-
och körfunktion (MRCC med stopp-
och körfunktion) (automatväxellåda
utom Taiwan)
*.......................... 4-146
Filassistanssystem (LAS) och
varningssystem för filbyte
(LDWS)
*.................................. 4-161
Inställningsbar
hastighetsbegränsning (ASL)
*...........
.................................................. 4-172
Avancerad bromsassistans i tättrafik
(Advanced SCBS) (utom Indonesien
och Taiwan)
*.............................4-179
Bromsassistans i tättrafik [framåt]
(SCBS F) (Indonesien och
Ta i w a n )
*................................... 4-183
Bromsassistans i tättrafik [backning]
(SCBS R, Smart City Brake
Support)
*.................................. 4-187
Smart bromsassistans (SBS, Smart
Brake Support)
*........................ 4-191
Framåtriktad kamera (FSC, Forward
Sensing Camera)
*..................... 4-194
Radarsensor (fram)
*..................4-199
Radarsensorer (bak)
*................ 4-202
Ultraljudssensor (bak)
*............. 4-204
Farthållare..................................... 4-205 Farthållare
*............................... 4-205
Däcktrycksövervakning................ 4-211 Däcktrycksövervakning
*.......... 4-211
Dieselpartikelfilter.........................4-215 Dieselpartikelfilter (SKYACTIV-D
2.2)............................................ 4-215
Backkamerans display.................. 4-216 Backkamerans display
*............ 4-216
Parkeringssensorsystem................4-228 Parkeringssensorsystem
*.......... 4-228
4-2*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Stänga av motorn
VARNING
Stäng inte av motorn när bilen är i rörelse:
Såvida det inte har uppstått en
nödsituation är det farligt att stänga av
motorn medan bilen är i rörelse. Att stänga
av motorn när bilen är i rörelse leder till
försämrad bromsförmåga på grund av att
servobromsningen inte fungerar, vilket kan
orsaka en olycka och allvarliga skador.
1. Se till att ha stannat bilen helt.
2.(Manuell växellåda)
Växla till neutralläget och dra åt
parkeringsbromsen.
(Automatväxellåda)
Flytta växelväljaren till P-läget och dra
åt parkeringsbromsen.
3. Tryck på tryckknappen för att starta
eller stänga av motorn. Tändningslåset
är frånslaget.
VIKTIGT
När du lämnar bilen, kontrollera att
startknappen är i avstängt läge.
OBS
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Beroende på om luftkonditioneringen är
på eller av kan kylfläkten i motorrummet
starta och gå några minuter för att
snabbt kyla ner motorrummet efter att
tändningen vridits från ON till OFF.
•Om systemet känner av att kvarvarande
batterieffekt i nyckeln är låg när
tändningen slås om från ON till ACC
eller OFF, visas följande.
Byt batteriet innan nyckeln blir
oanvändbar.
Se Byte av nyckelbatteri på sidan 6-41.
(Fordon utrustat med instrumentgrupp
typ A)
Ett meddelande visas i displayen i
instrumentgruppen.
(Fordon utrustat med instrumentgrupp
typ B)
Indikeringslampan KEY (grön) blinkar i
cirka 30 sek.
Se Varnings-/indikeringslampor på
sidan 4-42.
•(Automatväxellåda)
Om motorn stängs av när växelväljaren
står i något annat läge än P, växlar
tändningen automatiskt till läget ACC.
▼Nödstopp av motorn
Om du trycker in startknappen under en
längre stund, eller om du snabbt trycker in
den flera gånger, medan motorn är igång
eller bilen körs stannar motorn
omedelbart. Tändningen ändras till ACC.
Under körning
Starta och stänga av motorn
4-11
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

VARNING
Förlita dig inte enbart på den rullförhindrande funktionen.
Den rullförhindrande funktionen är en supp lementfunktion som bara är aktiv under
maximalt fyra sekunder efter det att bromsped alen släppts och bilen börjar köras efter det
att i-stop-funktionen varit aktiverad. En över tro på systemet kan resultera i en oväntad
olycka om bilen plötsligt skulle accelerera. Innan du kör iväg bör du alltid kontrollera
omgivande förhållanden och använda växelväl jare, bromspedal och gaspedal på lämpligt
sätt. Observera att bilen plötsligt kan börja rull a beroende på bilens belastning eller om den
drar något bakom sig.
 Observera att bilen kan plötsligt börja röra si g när den rullförhindrande funktionen frigörs
medan bilen befinner sig under följande förhållanden:
 Växelväljaren står i läge N.
 Om växelväljaren förs till läge N och bromspedalen släpps medan i-stopfunktionen är
aktiv, kommer bromskraften att gradvis att avta. För att köra iväg, släpp bromspedalen
efter det att motorn startat och för växelv äljaren till ett annat läge än läge N.
OBS
•När bilen stannat i en brant lutning kommer den rullförhindrande funktionen inte att
aktiveras eftersom stopp vid tomgång inte aktiveras.
•Svaret i bromspedalen kan ändra sig, ljud kan höras från bromsarna, eller så kan
bromspedalen vibrera genom att den rullförhindrande funktionen är aktiv. Detta innebär
inget fel.
▼i-stopsystemets varningslampa (gul)/i-
stopsystemets indikeringslampa (grön)
För att säkerställa säker och bekväm användning av bilen övervakar i-stop-funktionen
konstant förarens handlingar, bilens inre och yttre miljö samt driftstatus, och använder
i-stopsystemets varningslampa (gul) och i-st opsystemets indikeringslampa (grön) för att
informera föraren om olika försiktighetsuppmaningar och varningar.
OBS
På bilar utrustade med en mittplacerad skärm visas hur i-stop arbetar i statusdisplayen för
bränsleövervakning.
Se Statusdisplay på sidan 4-97.
Under körning
Starta och stänga av motorn
4-19
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Mätare och instrument
Rattreglage
Active Driving Display (ADD)
Typ A
(Med multiinformationsdisplay)
(Utan multiinformationsdisplay)
Instrumentgrupp
Typ B
(Vindrutetyp) (Typ med automatisk
uppfällning)
①
Hastighetsmätare.............................. .................................................................... sidan 4-24
② Vägmätare, trippmätare och trippm ätarväljare.....................................................sidan 4-24
③ Varvräknare..................................................... ..................................................... sidan 4-25
④ Instrumentpanelsbelysning. .................................................................................. sidan 4-26
Under körning
Instrumentgrupp och visning
4-22
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

⑤Färddator och INFO-knapp............................. ..................................................... sidan 4-28
⑥ Temperaturmätare för motorn s kylarvätska......................................................... sidan 4-25
⑦ Bränslemätare............................................... ........................................................ sidan 4-26
⑧ Visning av yttertemperatur........................... ........................................................ sidan 4-27
⑨ Visning av farthållarens aktivering och inställda hastighet.................................. sidan 4-28
⑩ Visning av inställningsbar ha stighetsbegränsning (ASL).................................... sidan 4-28
⑪ Bilens hastighetslarm.......... ................................................................................. sidan 4-30
⑫ Multiinformationsdisp lay och INFO-knapp......................................................... sidan 4-31
⑬ Active Driving Display (ADD)............................................................................ sidan 4-39
Under körning
Instrumentgrupp och visning
4-23
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
