Ultrasonisk sensor (bak)*
De ultrasoniske sensorene (bak) sender ut ultrasoniske bølger som reflekteres av hindringer
bak bilen og fanges opp igjen av de ultrasoniske sensorene (bak).
Ultrasonisk sensor (bak)
De ultrasoniske sensorene (bak) er montert på bakre støtfanger.
Under kjøring
i-ACTIVSENSE
4-252*Noen modeller.

System for overvåking av dekktrykk*
Systemet for overvåking av dekktrykk (TPMS) overvåker trykket i hvert dekk.
Hvis dekktrykket er for lavt i ett eller flere dekk, vil systemet informere føreren via
varsellampen på instrumentpanelet og med varsellyd.
Se Kontakt et autorisert Mazda-verksted og få bilen undersøkt på side 7-34.
Se Tiltak på side 7-43.
Se Varseltone for dekktrykk på side 7-55.

Dekktrykksensorene som er montert i hvert hjul sender dekktrykksdata per radiosignal til
mottakeren i bilen.
Dekktrykksensorer
MERKNAD
Når lufttemperaturen er lav på grunn av årstiden, kan dekktemperaturen også synke. Når
dekktemperaturen synker, synker også dekktrykket. TPMS-varsellampen kan tennes oftere.
Foreta en visuell kontroll av dekkene hver dag før du kjører, og sjekk dekktrykkene hver
måned med en dekktrykkmåler. Vi anbefaler å bruke en digital dekktrykkmåler når du
sjekker trykket i dekkene.

TPMS betyr ikke at du ikke trenger å kontrollere trykket og tilstanden til alle fire dekkene
samtidig.
Under kjøring
System for overvåking av dekktrykk
4-260*Noen modeller.

tAktivering av systemfeil
Dersom denne varsellampen blinker, kan
det tyde på en feil i systemet. Ta kontakt
med en autorisert Mazda-forhandler.
Aktivering av systemfeil kan skje i
følgende tilfeller:
•Når det er utstyr eller en enhet nær bilen
som bruker samme radiofrekvens som
dekktrykksensorene.
•Når en metallting, som for eksempel et
ikke-originalt navigasjonssystem, er
montert nær midten av
instrumentpanelet, kan det blokkere
radiosignaler fra dekktrykksensoren til
mottakeren.
•Når det brukes følgende enheter i bilen
som kan forårsake interferens med
mottakeren.
•En digital enhet som en PC.
•En strømomformer som en
likestrøm-vekselstrøm-omformer.
•Når det er for mye snø eller is på bilen,
spesielt rundt hjulene.
•Når batteriene i dekktrykksensorene er
tomme for strøm.
•Når det brukes hjul som ikke har
dekktrykksensor montert.
•Når det brukes dekk med
stålforsterkning av sideveggene.
•Når det brukes kjettinger.
tDekk og felger
FORSIKTIG
Ved inspeksjon eller regulering av
dekktrykk må det ikke brukes for mye kraft
på ventilspindelen på hjulet. Spindelen kan
bli skadet.
Skifte dekk og felger
Følgende fremgangsmåte setter TPMS i
stand til å registrere en dekktrykksensors
unike ID-signalkode når dekk eller felger
skiftes, som for eksempel ved overgang til
og fra vinterdekk.
MERKNAD
Hver dekktrykksensor har en unik
ID-signalkode. Signalkoden må registreres
hos TPMS før den kan fungere. Det
letteste er å få et autorisert
Mazda-verksted til å skifte dekk og fullføre
registreringen av ID-signalkoden.
Ved skifte av dekk hos en autorisert
Mazda-forhandler
Når en autorisert Mazda-forhandler skifter
dekk på bilen, vil de fullføre registreringen
av dekktrykksensorens ID-signalkode.

Når du skifter dekk selv
Hvis du eller noen andre skifter dekk, må
du eller den andre gjøre følgende for at
TPMS skal kunne fullføre registreringen
av ID-signalkoden.
1. Etter at dekkene er blitt skiftet, setter
du tenningen i ON og deretter tilbake
til ACC eller OFF.
2. Vent i omtrent 15 minutter.
3. Etter omtrent 15 minutter skal du kjøre
bilen i en hastighet på minst 25 km/t i
10 minutter, så vil dekktrykksensorens
ID-signalkode bli registrert automatisk.
Under kjøring
System for overvåking av dekktrykk
4-262

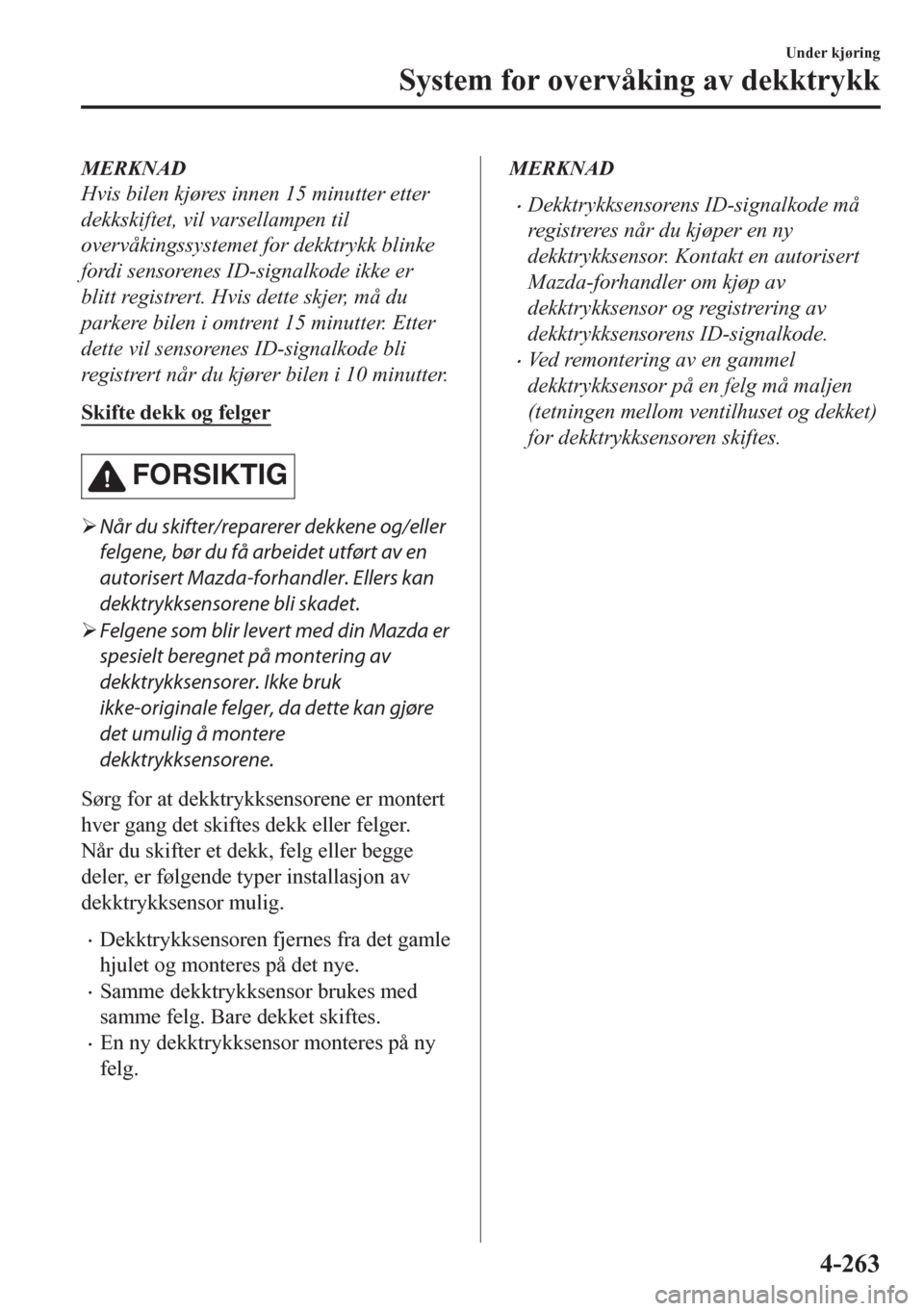

MERKNAD
Hvis bilen kjøres innen 15 minutter etter
dekkskiftet, vil varsellampen til
overvåkingssystemet for dekktrykk blinke
fordi sensorenes ID-signalkode ikke er
blitt registrert. Hvis dette skjer, må du
parkere bilen i omtrent 15 minutter. Etter
dette vil sensorenes ID-signalkode bli
registrert når du kjører bilen i 10 minutter.
Skifte dekk og felger
FORSIKTIG
¾Når du skifter/reparerer dekkene og/eller
felgene, bør du få arbeidet utført av en
autorisert Mazda-forhandler. Ellers kan
dekktrykksensorene bli skadet.
¾Felgene som blir levert med din Mazda er
spesielt beregnet på montering av
dekktrykksensorer. Ikke bruk
ikke-originale felger, da dette kan gjøre
det umulig å montere
dekktrykksensorene.
Sørg for at dekktrykksensorene er montert
hver gang det skiftes dekk eller felger.
Når du skifter et dekk, felg eller begge
deler, er følgende typer installasjon av
dekktrykksensor mulig.
•Dekktrykksensoren fjernes fra det gamle
hjulet og monteres på det nye.
•Samme dekktrykksensor brukes med
samme felg. Bare dekket skiftes.
•En ny dekktrykksensor monteres på ny
felg.
MERKNAD
•Dekktrykksensorens ID-signalkode må
registreres når du kjøper en ny
dekktrykksensor. Kontakt en autorisert
Mazda-forhandler om kjøp av
dekktrykksensor og registrering av
dekktrykksensorens ID-signalkode.
•Ved remontering av en gammel
dekktrykksensor på en felg må maljen
(tetningen mellom ventilhuset og dekket)
for dekktrykksensoren skiftes.
Under kjøring
System for overvåking av dekktrykk
4-263

WSkifte til ryggeskjermen
Flytt girspaken til revers (R) med tenningen PÅ for å skifte skjermbildet til
ryggeskjermbildet.
MERKNAD
Når girspaken er flyttet fra revers (R) til en annen girstilling, går skjermen tilbake til det
forrige skjermbildet.
WVisbart område på skjermen
Bildene på skjermen kan være forskjellig fra de faktiske forholdene.
(Skjermvisning)
Pynt
Støtfanger
(Det du faktisk ser)
Gjenstand
Indikasjon på registrert
hindring i parkerings-
sensorsystemet
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-271

Parkeringssensorsystem*
Parkeringssensorsystemet bruker ultrasoniske sensorer som registrerer hindringer rundt
bilen når bilen kjøres ved lave hastigheter, som i en garasje eller ved parallellparkering, og
det høres en summetone og vises en registreringsindikator for å varsle føreren om den
omtrentlige avstanden fra bilen til hindringen.

Bakre hjørnesensor Fremre hjørnesensor
Bakre sensor
Fremre sensor
ADVARSEL
Du kan ikke stole bare på parkerin gssen sorsystem et og du m å huske på å sjekke sikkerh eten
rundt bilen visuelt når du kjører:
Dette systemet kan hjelpe føreren til å kjøre og rygge bilen ved parkering. Sensorenes
registreringsområde er imidlertid begrenset og derfor kan kjøring bare på grunnlag av
systemet føre til ulykke. Du må alltid sjekke sikkerheten rundt bilen visuelt når du kjører.
MERKNAD
•Ikke monter tilbehør innenfor sensorenes registreringsområder. Det kan påvirke systemets
funksjon.
•Avhengig av hindringstypen og de omliggende forholdene kan registreringsområdet til en
sensor være smalt, eller det kan hende at sensorene ikke er i stand til å registrere
hindringer.
•Det kan hende systemet ikke fungerer som det skal under følgende forhold:
•Det sitter fast søle, is eller snø i sensorområdet (går tilbake til normal drift når den
fjernes).
•Sensorområdet er frosset (går tilbake til normal drift når isen smelter).
•Sensoren er dekket av en hånd.
•Bilen får store støt.
•Bilen står for mye på skrå.
•Under ekstremt varme eller kalde værforhold.
•Bilen kjøres på veier som er ujevne, bratte, har grus- eller gressdekke.
Under kjøring
Parkeringssensorsystem
4-282*Noen modeller.

•Noe som genererer ultralyd, befinner seg nær bilen, som for eksempel hornet til en
annen bil, motorlyden fra en motorsykkel, lyden av luftbremsene på en stor lastebil eller
sensorene på en annen bil.
•Bilen kjøres i kraftig regn eller på veiforhold som forårsaker vannsprut.
•Det er montert en kommersielt tilgjengelig skjermstang eller antenne for radiosender i
bilen.
•Bilen beveger seg mot en høy eller firkantet kantestein.
•En hindring er for nær sensoren.
•Det kan hende hindringer under støtfangeren ikke registreres. Hindringer som er lavere
enn støtfangeren eller tynne, kan først bli registrert, men det kan hende de ikke lenger
registreres når bilen kommer nærmere hindringen.
•Det kan hende følgende typer hindringer ikke registreres:
•Tynne gjenstander som vaier eller tau
•Ting som lett absorberer lydbølger, som bomull eller snø
•Vinkelformede gjenstander
•Meget høye gjenstander, og de som er brede øverst
•Små, korte gjenstander
•Få alltid systemet undersøkt av et verksted, vi anbefaler et autorisert Mazda-verksted,
dersom støtfangerne utsettes for støt, selv i en mindre ulykke. Hvis sensorene bøyes, kan
de ikke registrere hindringer.
•Det kan hende systemet har en funksjonsfeil hvis lydsignalet ikke høres eller
indikatorlampen ikke tennes når parkeringssensorene slås på. Be om råd fra et verksted,
vi anbefaler et autorisert Mazda-verksted.
•Systemet kan ha en funksjonsfeil hvis lydsignalet som angir en systemfeil høres og
indikatorlampen blinker. Be om råd fra et verksted, vi anbefaler et autorisert
Mazda-verksted.
•Det kan hende lydsignalet som angir en systemfeil ikke høres dersom utetemperaturen er
ekstremt lav, eller hvis det har satt seg fast søle, is eller snø på sensorområdet. Fjern
fremmedmateriale fra sensorområdet.
•Ved montering av tilhengerfeste må du kontakte et verksted, vi anbefaler et autorisert
Mazda-verksted.
Under kjøring
Parkeringssensorsystem
4-283

tSensorens registreringsområde
Sensorene registrerer hindringer innenfor følgende område.

Registreringsområde for fremre sensor
Registreringsområde for fremre hjørnesensorRegistreringsområde for bakre sensor Registreringsområde for bakre hjørnesensor
B
A
D
CA: Omtrent 55 cm
B: Omtrent 55 cm
C: Omtrent 100 cm
D: Omtrent 150 cm
Vise avstandsdisplayet
Vise Avstand mellom bil og hindring
Uten 360 °-kameramonitor
Med 360 °-kamera-
monitorFremre sensor
* /
fremre hjørnesen-
sor
*
Bakre sensor / bakre
hjørnesensor Uten sensor foran
og på hjørnene for-
anMed sensor foran
og på hjørnene for-
an
Grønn
Fremre sensor:
Ca. 100—60 cmBakre sensor:
Ca. 150—60 cm
Under kjøring
Parkeringssensorsystem
4-284*Noen modeller.

Vise Avstand mellom bil og hindring
Uten 360 °-kameramonitor
Med 360 °-kamera-
monitorFremre sensor
* /
fremre hjørnesen-
sor
*
Bakre sensor / bakre
hjørnesensor Uten sensor foran
og på hjørnene for-
anMed sensor foran
og på hjørnene for-
an
Gul
Fremre sensor:
Ca. 60—45 cm
Fremre hjørnesensor:
Ca. 55—38 cmBakre sensor:
Ca. 60—45 cm
Bakre hjørnesensor:
Ca. 55—38 cm
Gul
Fremre sensor:
Ca. 45—35 cm
Fremre hjørnesensor:
Ca. 38—25 cmBakre sensor:
Ca. 45—35 cm
Bakre hjørnesensor:
Ca. 38—25 cm
Rød
Fremre sensor:
Innenfor ca. 35 cm
Fremre hjørnesensor:
Innenfor ca. 25 cmBakre sensor:
Innenfor ca. 35 cm
Bakre hjørnesensor:
Innenfor ca. 25 cm
Under kjøring
Parkeringssensorsystem
*Noen modeller.4-285

tBruk av parkeringshjelpsensorsystem
Når det trykkes på parkeringssensorbryteren med tenningen på ON, lyder et lydsignal og
indikatorlampen tennes.
Når tenningen settes på ON med parkeringssensoren aktivert, tennes indikatorlampen.
Trykk på bryteren igjen for å slå den av.
Indikatorlampe
Driftsforhold
Parkeringssensorsystemet kan brukes når alle de følgende betingelsene oppfylles:
•Tenningen står PÅ.
•Parkeringssensorbryteren er slått på.
MERKNAD
•(Bil med automatgir)
Registreringsindikatoren og lydsignalet fra sensorene foran og på hjørnene foran, virker
ikke når girspaken står på P.
•Registreringsindikatoren og lydsignalet aktiveres ikke når parkeringsbremsen står på.
Under kjøring
Parkeringssensorsystem
