MAZDA MODEL CX-5 2018 Instruktionsbog (in Danish)

FORSIGTIG
Vær opmærksom på forskellene i bugseringsbelastningsvægt ved bugsering i store højder. I
højder over 1.000 meter skal du altid reducere bugseringsbelastningen med 10 % for hver
1.000 meter forøgelse af højden i forhold til den belastning, der er angivet under "Samlet
vogntogsvægt" i skemaet for maksimal anhængerbelastning. Hvis den fastslåede maksimale
samlede bugseringsbelastningsvægt overskrides, kan motoren og andre drivsystemdele blive
beskadigede.
Skema for maksimal anhængerbelastning
Europa/stigning op til 12 %
MODELANHÆNGERENS TOTAL-
VÆGTSAMLET VOGN-
TOGSVÆGT
Motor Gearkasse
Emissionsni-
veauDrevsy-
stemAnhænger
uden bremseAnhænger
med bremseAnhænger med
bremse
SKYACTIV-G 2.0 Manuelt gear EURO6 2WD 750 kg 1.800 kg 3.820 kg
SKYACTIV-G 2.0 Automatgear EURO6 2WD 750 kg 2.000 kg 4.035 kg
SKYACTIV-G 2.0 Manuelt gear EURO6 4WD 750 kg 1.800 kg 3.880 kg
SKYACTIV-G 2.0 Automatgear EURO6 4WD 750 kg 2.000 kg 4.115 kg
SKYACTIV-G 2.5 Automatgear EURO6 2WD 750 kg 2.000 kg 4.070 kg
SKYACTIV-G 2.5 Automatgear EURO6 4WD 750 kg 2.000 kg 4.140 kg
SKYACTIV-D 2.2
STANDARD YDE-
EVNEManuelt gear EURO6 2WD 750 kg 2.000 kg 4.130 kg
SKYACTIV-D 2.2
STANDARD YDE-
EVNEAutomatgear EURO6 2WD 750 kg 2.000 kg 4.143 kg
SKYACTIV-D 2.2
STANDARD YDE-
EVNEManuelt gear EURO6 4WD 750 kg 2.000 kg 4.220 kg
SKYACTIV-D 2.2
STANDARD YDE-
EVNEAutomatgear EURO6 4WD 750 kg 2.100 kg 4.335 kg
SKYACTIV-D 2.2
HØJ YDEEVNEManuelt gear EURO6 4WD 750 kg 2.000 kg 4.220 kg
SKYACTIV-D 2.2
HØJ YDEEVNEAutomatgear EURO6 4WD 750 kg 2.100 kg 4.335 kg
VÆGT PÅ ANHÆNGERTRÆKKET: 84 kg
Før kørsel
Kørsel med anhænger
3-65

Tyskland og Østrig/stigning op til 8 %
MODELANHÆNGERENS TOTAL-
VÆGTSAMLET VOGN-
TOGSVÆGT
Motor Gearkasse
Emissi-
onsni-
veauDrevsy-
stemAnhænger
uden bremseAnhænger
med bremseAnhænger med
bremse
SKYACTIV-G 2.0 Manuelt gear EURO6 2WD 750 kg 1.900 kg 3.920 kg
SKYACTIV-G 2.0 Automatgear EURO6 2WD 750 kg 2.000 kg 4.035 kg
SKYACTIV-G 2.0 Manuelt gear EURO6 4WD 750 kg 1.900 kg 3.980 kg
SKYACTIV-G 2.0 Automatgear EURO6 4WD 750 kg 2.000 kg 4.115 kg
SKYACTIV-G 2.5 Automatgear EURO6 2WD 750 kg 2.000 kg 4.070 kg
SKYACTIV-G 2.5 Automatgear EURO6 4WD 750 kg 2.000 kg 4.140 kg
SKYACTIV-D 2.2
STANDARD YDE-
EVNEManuelt gear EURO6 2WD 750 kg 2.000 kg 4.130 kg
SKYACTIV-D 2.2
STANDARD YDE-
EVNEAutomatgear EURO6 2WD 750 kg 2.000 kg 4.143 kg
SKYACTIV-D 2.2
STANDARD YDE-
EVNEManuelt gear EURO6 4WD 750 kg 2.100 kg 4.320 kg
SKYACTIV-D 2.2
STANDARD YDE-
EVNEAutomatgear EURO6 4WD 750 kg 2.100 kg 4.335 kg
SKYACTIV-D 2.2
HØJ YDEEVNEManuelt gear EURO6 4WD 750 kg 2.100 kg 4.320 kg
SKYACTIV-D 2.2
HØJ YDEEVNEAutomatgear EURO6 4WD 750 kg 2.100 kg 4.335 kg
VÆGT PÅ ANHÆNGERTRÆKKET: 84 kg
Før kørsel
Kørsel med anhænger
3-66

Israel/stigning op til 12 %
MODELANHÆNGERENS TOTAL-
VÆGTSAMLET VOGN-
TOGSVÆGT
Motor Gearkasse
Emissionsni-
veauDrevsy-
stemAnhænger
uden bremseAnhænger
med bremseAnhænger med
bremse
SKYACTIV-G 2.0 Automatgear EURO6 2WD 750 kg 1.500 kg 3.560 kg
SKYACTIV-G 2.5 Automatgear EURO6 4WD 750 kg 1.500 kg 3.640 kg
VÆGT PÅ ANHÆNGERTRÆKKET: 84 kg
Sydafrika/stigning op til 12 %
MODELANHÆNGERENS TOTAL-
VÆGTSAMLET VOGN-
TOGSVÆGT
Motor Gearkasse
Emissionsni-
veauDrevsy-
stemAnhænger
uden bremseAnhænger
med bremseAnhænger med
bremse
SKYACTIV-G 2.0 Manuelt gear EURO4 2WD 750 kg 1.000 kg 2.995 kg
SKYACTIV-G 2.0 Automatgear EURO4 2WD 750 kg 1.000 kg 3.065 kg
SKYACTIV-G 2.5 Automatgear EURO4 4WD 750 kg 1.500 kg 3.640 kg
SKYACTIV-D 2.2 Automatgear EURO4 2WD 750 kg 1.500 kg 3.620 kg
SKYACTIV-D 2.2 Automatgear EURO4 4WD 750 kg 1.500 kg 3.643 kg
VÆGT PÅ ANHÆNGERTRÆKKET: 84 kg
Før kørsel
Kørsel med anhænger
3-67

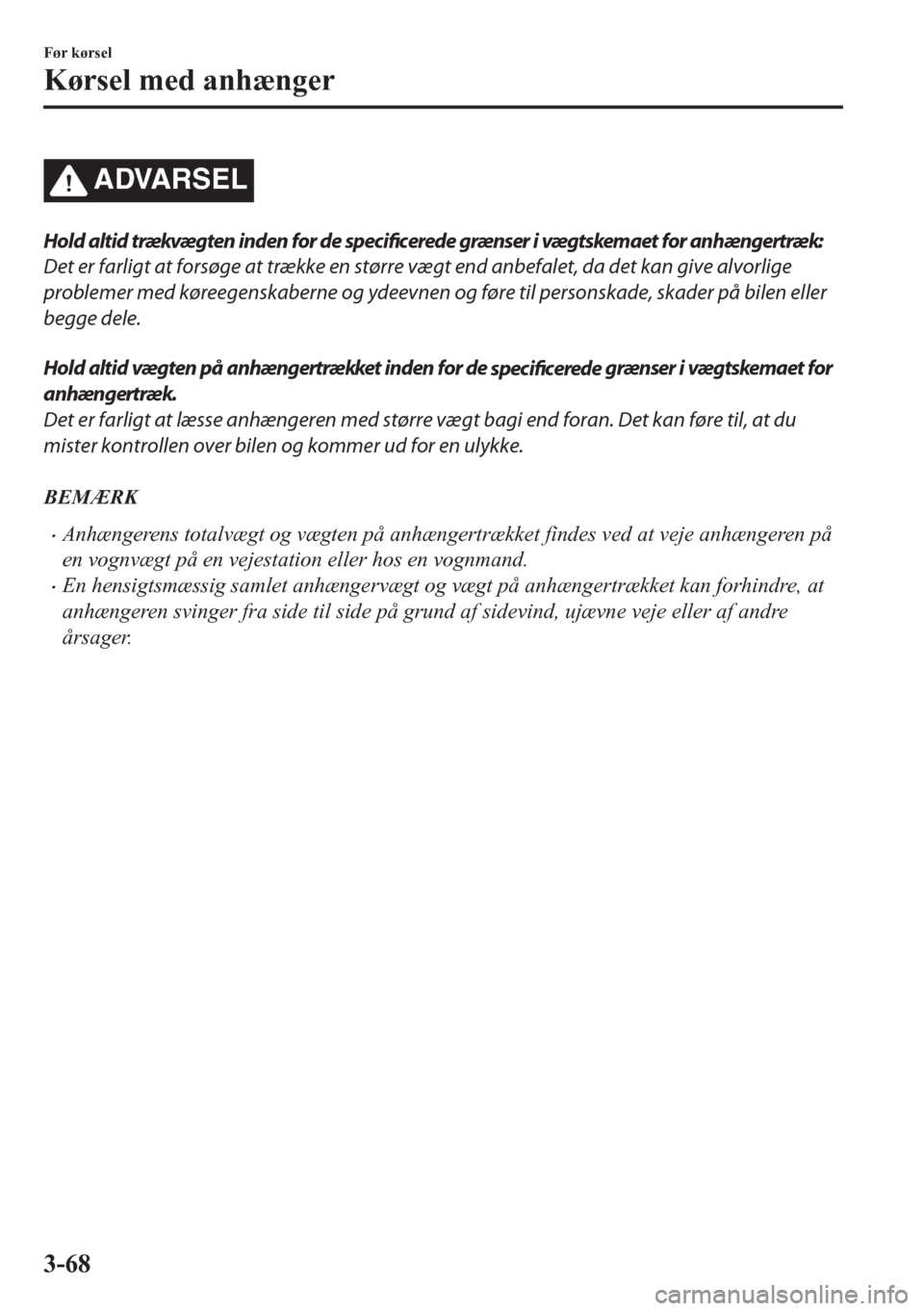

ADVARSEL
Hold altid trækvægten inden for de specificerede grænser i vægtskemaet for anhængertræk:
Det er farligt at forsøge at trække en større vægt end anbefalet, da det kan give alvorlige
problemer med køreegenskaberne og ydeevnen og føre til personskade, skader på bilen eller
begge dele.
Hold altid vægten på anhængertrækket inden for de
specificerede grænser i vægtskemaet for
anhængertræk.
Det er farligt at læsse anhængeren med større vægt bagi end foran. Det kan føre til, at du
mister kontrollen over bilen og kommer ud for en ulykke.
BEMÆRK
•Anhængerens totalvægt og vægten på anhængertrækket findes ved at veje anhængeren på
en vognvægt på en vejestation eller hos en vognmand.
•En hensigtsmæssig samlet anhængervægt og vægt på anhængertrækket kan forhindre, at
anhængeren svinger fra side til side på grund af sidevind, ujævne veje eller af andre
årsager.
Før kørsel
Kørsel med anhænger
3-68

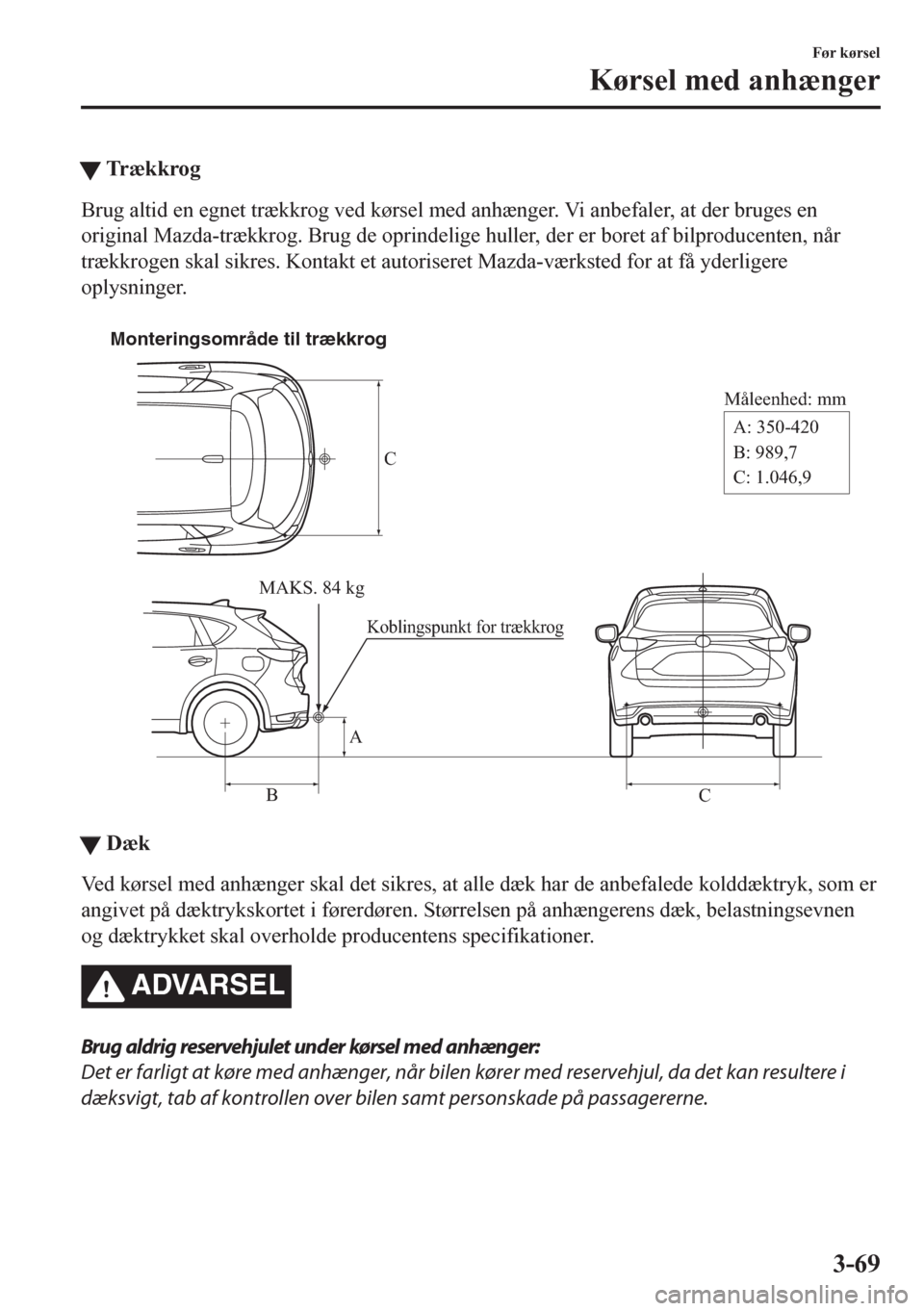

tTr æ k k r o g
Brug altid en egnet trækkrog ved kørsel med anhænger. Vi anbefaler, at der bruges en
original Mazda-trækkrog. Brug de oprindelige huller, der er boret af bilproducenten, når
trækkrogen skal sikres. Kontakt et autoriseret Mazda-værksted for at få yderligere
oplysninger.

MAKS. 84 kg
Koblingspunkt for trækkrog
A
BC
CA: 350-420
B: 989,7
C: 1.046,9 Måleenhed: mm Monteringsområde til trækkrog
ttDæk
Ved kørsel med anhænger skal det sikres, at alle dæk har de anbefalede kolddæktryk, som er
angivet på dæktrykskortet i førerdøren. Størrelsen på anhængerens dæk, belastningsevnen
og dæktrykket skal overholde producentens specifikationer.
ADVARSEL
Brug aldrig reservehjulet under kørsel med anhænger:
Det er farligt at køre med anhænger, når bilen kører med reservehjul, da det kan resultere i
dæksvigt, tab af kontrollen over bilen samt personskade på passagererne.
Før kørsel
Kørsel med anhænger
3-69

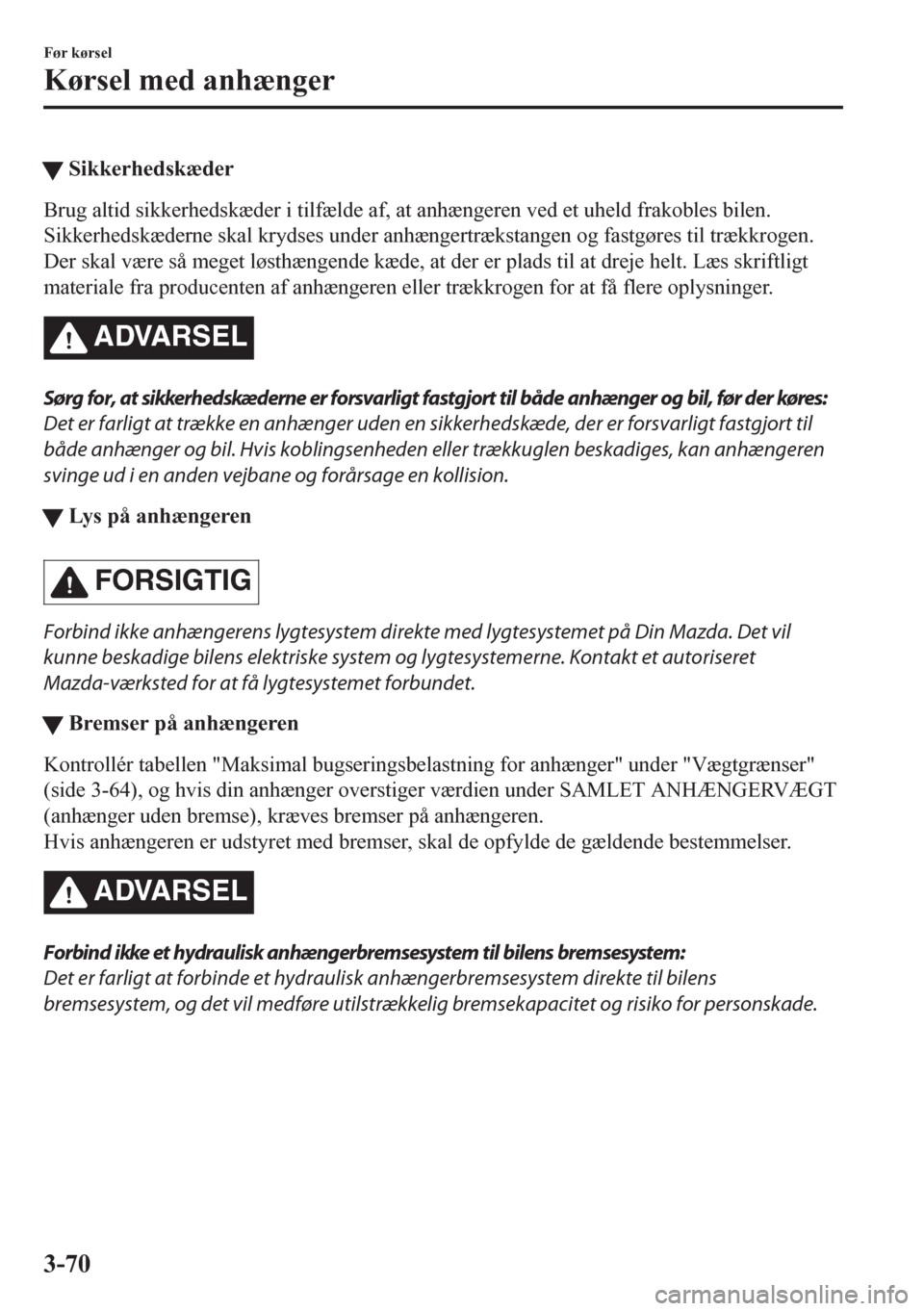

tSikkerhedskæder
Brug altid sikkerhedskæder i tilfælde af, at anhængeren ved et uheld frakobles bilen.
Sikkerhedskæderne skal krydses under anhængertrækstangen og fastgøres til trækkrogen.
Der skal være så meget løsthængende kæde, at der er plads til at dreje helt. Læs skriftligt
materiale fra producenten af anhængeren eller trækkrogen for at få flere oplysninger.
ADVARSEL
Sørg for, at sikkerhedskæderne er forsvarligt fastgjort til både anhænger og bil, før der køres:
Det er farligt at trække en anhænger uden en sikkerhedskæde, der er forsvarligt fastgjort til
både anhænger og bil. Hvis koblingsenheden eller trækkuglen beskadiges, kan anhængeren
svinge ud i en anden vejbane og forårsage en kollision.
tLys på anhængeren
FORSIGTIG
Forbind ikke anhængerens lygtesystem direkte med lygtesystemet på Din Mazda. Det vil
kunne beskadige bilens elektriske system og lygtesystemerne. Kontakt et autoriseret
Mazda-værksted for at få lygtesystemet forbundet.
tBremser på anhængeren
Kontrollér tabellen "Maksimal bugseringsbelastning for anhænger" under "Vægtgrænser"
(side 3-64), og hvis din anhænger overstiger værdien under SAMLET ANHÆNGERVÆGT
(anhænger uden bremse), kræves bremser på anhængeren.
Hvis anhængeren er udstyret med bremser, skal de opfylde de gældende bestemmelser.
ADVARSEL
Forbind ikke et hydraulisk anhængerbremsesystem til bilens bremsesystem:
Det er farligt at forbinde et hydraulisk anhængerbremsesystem direkte til bilens
bremsesystem, og det vil medføre utilstrækkelig bremsekapacitet og risiko for personskade.
Før kørsel
Kørsel med anhænger
3-70

tGode råd om kørsel med anhænger
Før kørsel
•Kontrollér, at Din Mazda forbliver i en næsten normal position, når en læsset eller tom
anhænger forbindes til den. Kør ikke med vogntoget, hvis bilens forende peger kraftigt
opad eller nedad. Se efter ukorrekt vægt på anhængertrækket, slidte dele på ophænget og
overvægt på anhængeren. Få bilen efterset af en specialist. Vi anbefaler et autoriseret
Mazda-værksted.
•Sørg for, at læsset på anhængeren er sikret, så det ikke forskubber sig.
•Sørg for, at spejlene opfylder alle lovmæssige bestemmelser. Kontrollér dem.
•Før kørsel kontrolleres funktionsdygtigheden af alle bilens og anhængerens lygter samt
alle forbindelser mellem de to. Stop, og gentag kontrollen af lygter og forbindelser efter
lidt køretid.
Kørsel
•Din Mazda vil være anderledes at håndtere med en anhænger, så afprøv dreje-, bakke- og
stoppemanøvrer i et trafikfrit område.
•Tag dig tid til at vænne dig til den ekstra vægt og længde.
•Kør ikke hurtigere end 100 km/t med anhænger. Hvis den lokale fartgrænse for en bil med
anhænger er lavere end 100 km/t, må denne fartgrænse ikke overstiges.
FORSIGTIG
Bilen kan blive beskadiget, hvis den kører mere end 100 km/t med anhænger.
•Ved kørsel op ad bakke skiftes til lavere gear for at mindske risikoen for at overbelaste og/
eller overophede motoren.
•Ved kørsel ned ad bakke skiftes til lavere gear, og motorkompressionen bruges som
bremseeffekt. Vær hele tiden opmærksom på hastigheden, og brug kun bremserne, hvis
det er nødvendigt. Hvis du holder bremsepedalen nede i længere tid, kan det betyde, at
bremserne bliver overophedet og mister effekt.
Før kørsel
Kørsel med anhænger
3-71

Parkering
Parkér ikke på en skråning med en anhænger. Hvis det er nødvendigt, skal du følge disse
anvisninger.
Parkering på en skråning
1. Aktivér parkeringsbremsen og bremserne.
2. Få nogen til at blokere bilens og anhængerens hjul, mens bremserne aktiveres.
3. Når hjulene er blokeret, slippes parkeringsbremsen og bremserne langsomt, så blokkene
kommer til at bære vægten.
4. Aktivér parkeringsbremsen grundigt.
5. Hvis bilen har automatgear, sættes gearvælgeren i P-position. Hvis den har manuelt gear,
sættes gearstangen i position 1 eller R.
Start af bilen på en skråning
1. Start motoren (side 4-5).
2. Slip parkeringsbremsen, og kør langsomt lidt væk fra blokkene.
3. Stop bilen på den nærmeste plane overflade, og hent blokkene.
Før kørsel
Kørsel med anhænger
3-72

4Under kørsel
Oplysninger angående sikker kørsel og standsning.
Start/stop af motoren ........................4-4
Tændingskontakt ..........................4-4
Start af motoren ........................... 4-5
Slukning af motoren ...................4-11
i-stop
*.........................................4-13
Instrumentpanel og display ........... 4-24
Måleinstrumenter ....................... 4-24
Multiinformationsdisplay
*......... 4-34
Active Driving Display
*............ 4-44
Advarselslamper og indikatorer .........
.................................................... 4-47
Betjening af manuel gearkasse ...... 4-56
Skiftemønster for manuel
gearkasse .................................... 4-56
Automatgear ................................... 4-59
Betjening af automatgear ........... 4-59
Gearlåsesystem .......................... 4-60
Gearområder .............................. 4-61
Manuelt gearskifte ..................... 4-63
Kørselstip ................................... 4-67
Kontakter og kontrolknapper ....... 4-68
Lyskontrol .................................. 4-68
Tågeforlygter
*............................4-74
Tågebaglygter
*...........................4-75
Blinklys og signal for
vognbaneskift .............................4-76
Forrudeviskere og -vasker ......... 4-77
Bagrudevisker og -vasker .......... 4-81
Forlygtevasker
*..........................4-81
Elbagrude ................................... 4-82
Horn ........................................... 4-84
Havariblink ................................ 4-84
Bremse ............................................. 4-86
Bremsesystem ............................ 4-86
AUTOHOLD ............................. 4-91
Signalsystem ved nødstop ..........4-96
Bakkestartshjælp (HLA) ............ 4-96
ABS/TCS/DSC ................................ 4-98
Blokeringsfri bremser (ABS) .............
.................................................... 4-98
Traction Control System
(vejgrebssystem) ........................ 4-99
Dynamic Stability Control
(dynamisk stabilitetskontrol) .............
.................................................. 4-101
i-ELOOP ........................................4-102
i-ELOOP
*................................ 4-102
*Visse modeller.4-1

Brændstoføkonomiovervågning ............
......................................................... 4-104
Brændstoføkonomiovervågning
*.......
.................................................. 4-104
Drive Selection ...............................4-111
Drive Selection
*....................... 4-111
i-ACTIV AWD ...............................4-113
Betjening af i-ACTIV AWD
*............
.................................................. 4-113
Servostyring ...................................4-114
Servostyring ............................. 4-114
i-ACTIVSENSE ............................ 4-115
i-ACTIVSENSE .......................4-115
Justerbart forlygtesystem (AFS)
*......
.................................................. 4-119
High Beam Control-system
(HBC)
*..................................... 4-120
Adaptive LED-forlygter
*......... 4-123
BSM (overvågning af blind
vinkel)
*.................................... 4-126
Traffic Sign Recognition System
(TSR)
*......................................4-132
Distance Recognition Support
System (DRSS)
*...................... 4-139
Driver Attention Alert (DAA)
*..........
.................................................. 4-143
Rear Cross Traffic Alert (RCTA)
*.....
.................................................. 4-146
Mazda Radar Cruise Control
(MRCC) (Manuelt gear)
*.........4-150
Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med
Stop og kør-funktion)
(automatgear)
*......................... 4-164
Lane-keep Assist System (LAS) og
Lane Departure Warning System
(LDWS)
*..................................4-180
Justerbar hastighedsbegrænser
(ASL)
*..................................... 4-192
Advanced Smart City Brake Support
(Advanced SCBS)
*.................. 4-199
Smart City Brake Support [Fremad]
(SCBS F)
*................................ 4-203
Smart City Brake Support
[Bakkørsel] (SCBS R)
*............4-208
Smart Brake Support (SBS)
*.............
.................................................. 4-212
360° overvågning
*................... 4-215
Fremaddetekterende kamera
(FSC)
*...................................... 4-243
Radarsensor (foran)
*................ 4-248
Radarsensorer (bag)
*............... 4-251
Ultralydssensor (bag)
*............. 4-253
Frontkamera/sidekameraer/
bagkamera ................................ 4-254
Fartpilot ......................................... 4-255
Fartpilot
*.................................. 4-255
System til overvågning af dæktryk .......
......................................................... 4-261
System til overvågning af
dæktryk
*...................................4-261
Dieselpartikelfilter ........................ 4-265
Dieselpartikelfilter (SKYACTIV-D
2.2) ........................................... 4-265
4-2*Visse modeller.
