MAZDA MODEL CX-5 2018 Manual do proprietário (in Portuguese)

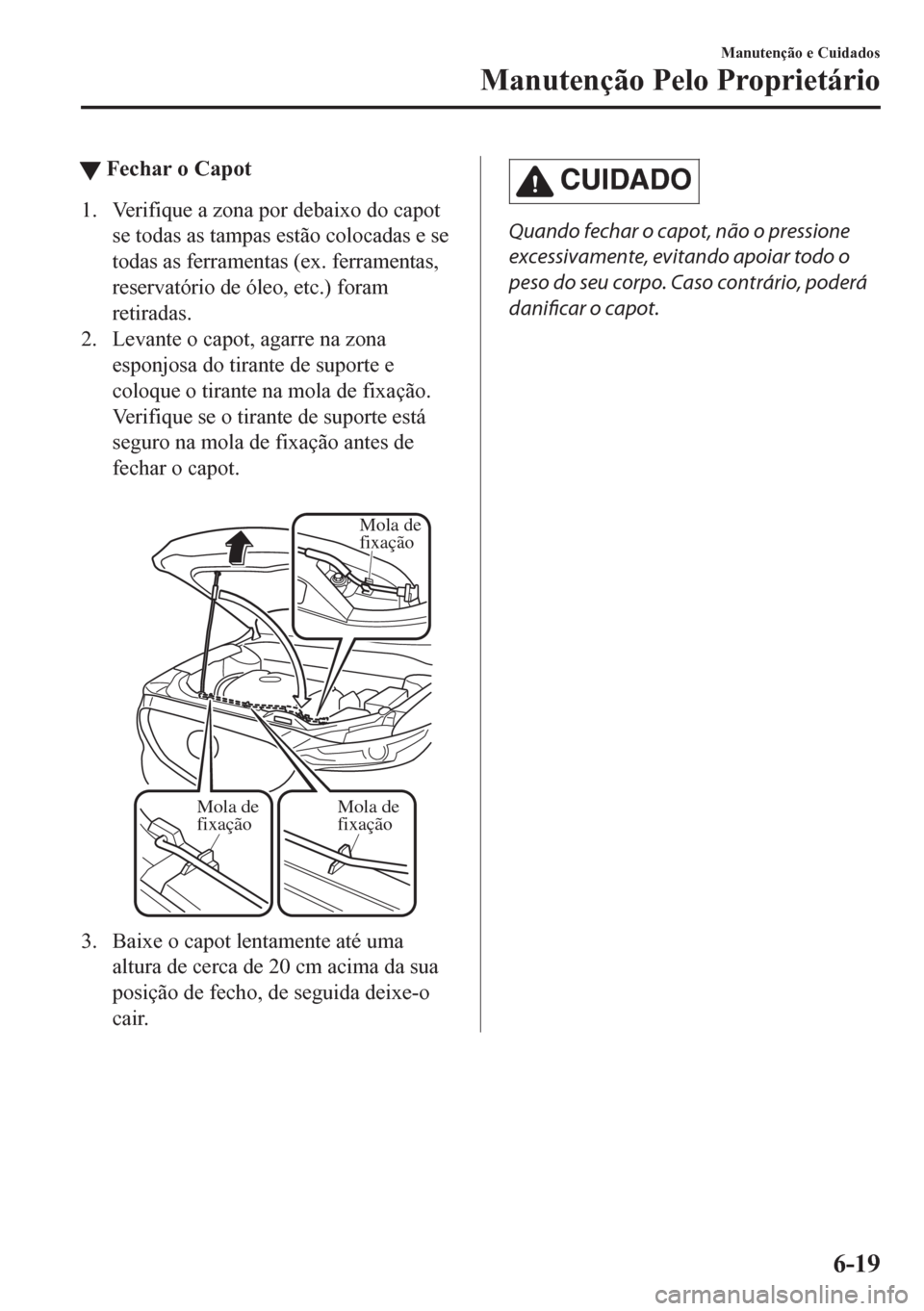

tFechar o Capot
1. Verifique a zona por debaixo do capot
se todas as tampas estão colocadas e se
todas as ferramentas (ex. ferramentas,
reservatório de óleo, etc.) foram
retiradas.
2. Levante o capot, agarre na zona
esponjosa do tirante de suporte e
coloque o tirante na mola de fixação.
Verifique se o tirante de suporte está
seguro na mola de fixação antes de
fechar o capot.

Mola de
fixaçãoMola de
fixaçãoMola de
fixação
3. Baixe o capot lentamente até uma
altura de cerca de 20 cm acima da sua
posição de fecho, de seguida deixe-o
cair.
CUIDADO
Quando fechar o capot, não o pressione
excessivamente, evitando apoiar todo o
peso do seu corpo. Caso contrário, poderá
danificar o capot.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-19

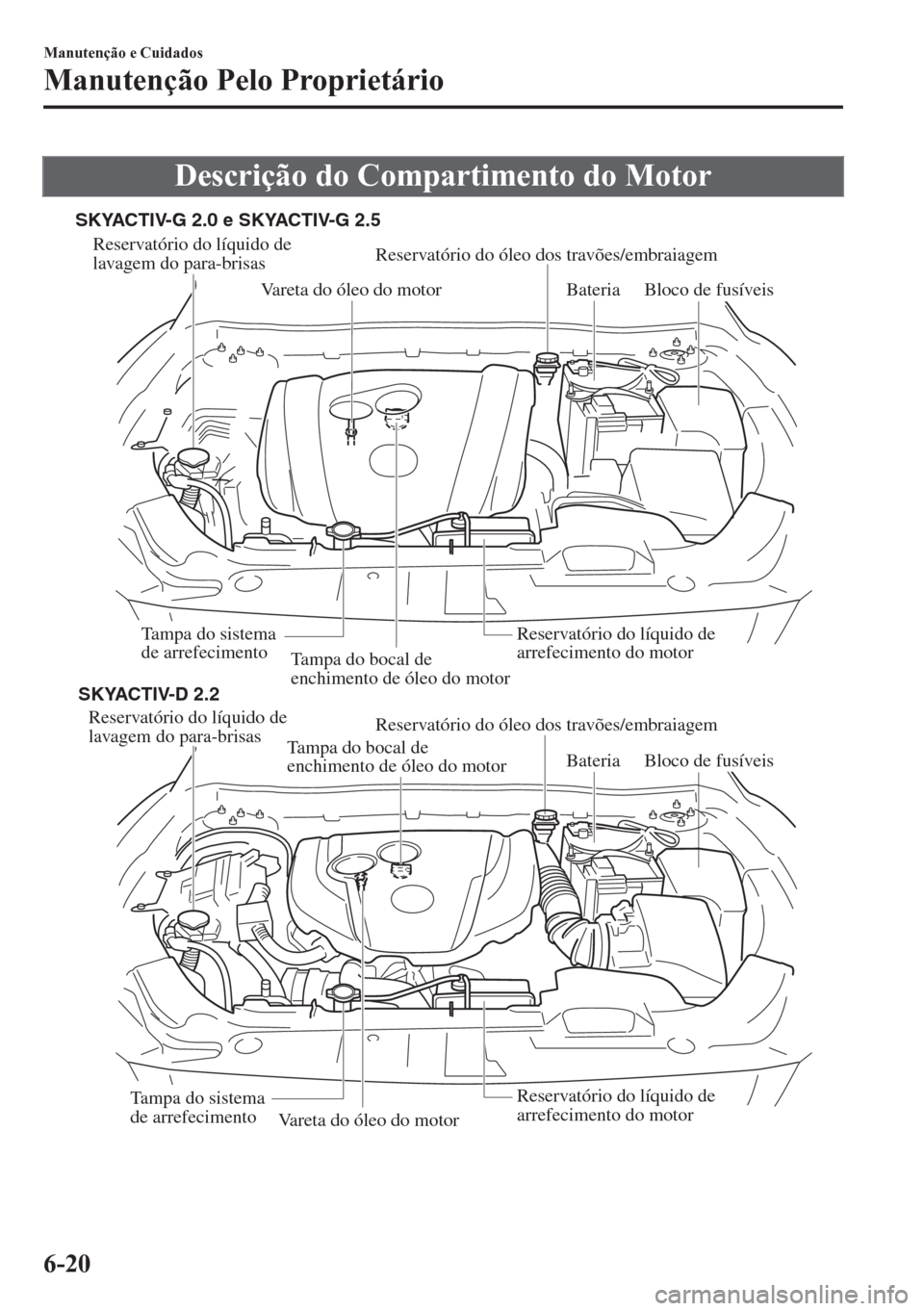

Descrição do Compartimento do Motor
Tampa do bocal de
enchimento de óleo do motor
Vareta do óleo do motorBateria
Tampa do sistema
de arrefecimentoReservatório do líquido de
arrefecimento do motor
Reservatório do líquido de
lavagem do para-brisas
Tampa do bocal de
enchimento de óleo do motorReservatório do óleo dos travões/embraiagem
Vareta do óleo do motor Bateria
Bloco de fusíveis
Tampa do sistema
de arrefecimentoReservatório do líquido de
arrefecimento do motor
SKYACTIV-D 2.2 SKYACTIV-G 2.0 e SKYACTIV-G 2.5
Reservatório do óleo dos travões/embraiagem
Bloco de fusíveis
Reservatório do líquido de
lavagem do para-brisas
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-20

Óleo do Motor
NOTA
A substituição do óleo do motor deve ser efetuada por um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
tÓleo Recomendado
Para manter os intervalos de manutenção (página 6-4) e para proteger o motor de danos
causados por fraca lubrificação, é extremamente importante utilizar o óleo do motor com a
especificação correta. Não utilize óleos que não cumpram as seguintes especificações ou
requisitos. A utilização de óleo não apropriado poderá originar danos no motor, o que não é
coberto pela Garantia Mazda.
Óleo Genuíno Mazda Ultra 5W-30
API SN ou ACEA A5/B5 Óleo Genuíno Mazda Supra 0W-20Viscosidade SAE da Gama de Temperatura
Qualidade do Óleo AlternativoÓleos recomendados
(Europa)
(Exceto Europa)
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
ClassificaçãoClassificação
Viscosidade SAE da Gama de Temperatura
API SL/SM/SN ou ILSAC GF-III/GF-IV/GF-V
-30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
SKYACTIV-G 2.0 e SKYACTIV-G 2.5
5W-30 0W-20
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-21

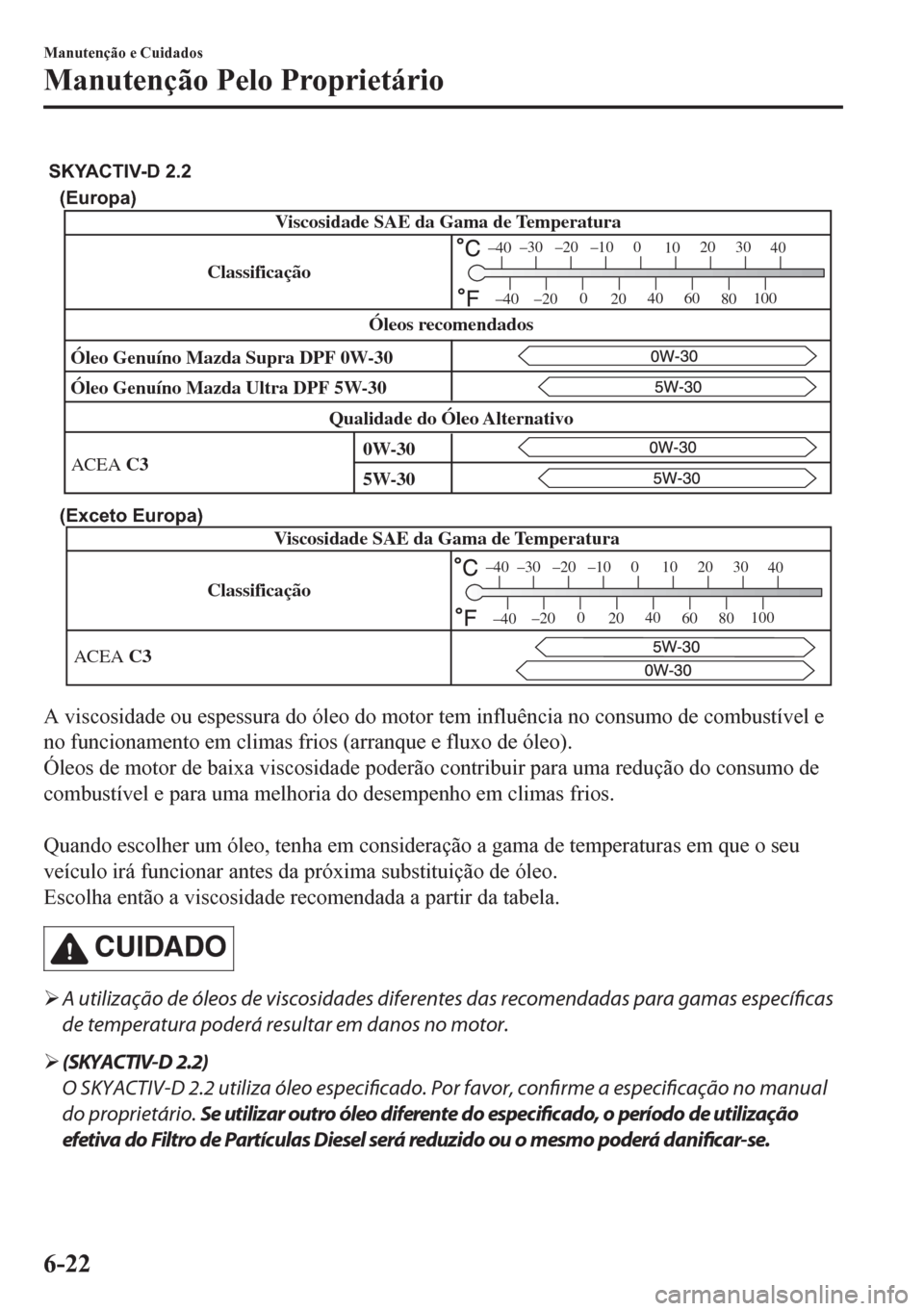

(Europa)
(Exceto Europa)
Viscosidade SAE da Gama de Temperatura
ACEA C3
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
SKYACTIV-D 2.2
Viscosidade SAE da Gama de Temperatura
Óleo Genuíno Mazda Ultra DPF 5W-30 Óleo Genuíno Mazda Supra DPF 0W-30
Qualidade do Óleo AlternativoÓleos recomendados
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
ACEA C3
5W-30 0W-30
Classificação Classificação
A viscosidade ou espessura do óleo do motor tem influência no consumo de combustível e
no funcionamento em climas frios (arranque e fluxo de óleo).
Óleos de motor de baixa viscosidade poderão contribuir para uma redução do consumo de
combustível e para uma melhoria do desempenho em climas frios.

Quando escolher um óleo, tenha em consideração a gama de temperaturas em que o seu
veículo irá funcionar antes da próxima substituição de óleo.
Escolha então a viscosidade recomendada a partir da tabela.
CUIDADO
¾A utilização de óleos de viscosidades diferentes das recomendadas para gamas específicas
de temperatura poderá resultar em danos no motor.
¾(SKYACTIV-D 2.2)
O SKYACTIV-D 2.2 utiliza óleo especificado. Por favor, confirme a especificação no manual
do proprietário. Se utilizar outro óleo diferente do especificado, o período de utilização
efetiva do Filtro de Partículas Diesel será reduzido ou o mesmo poderá danificar-se.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-22

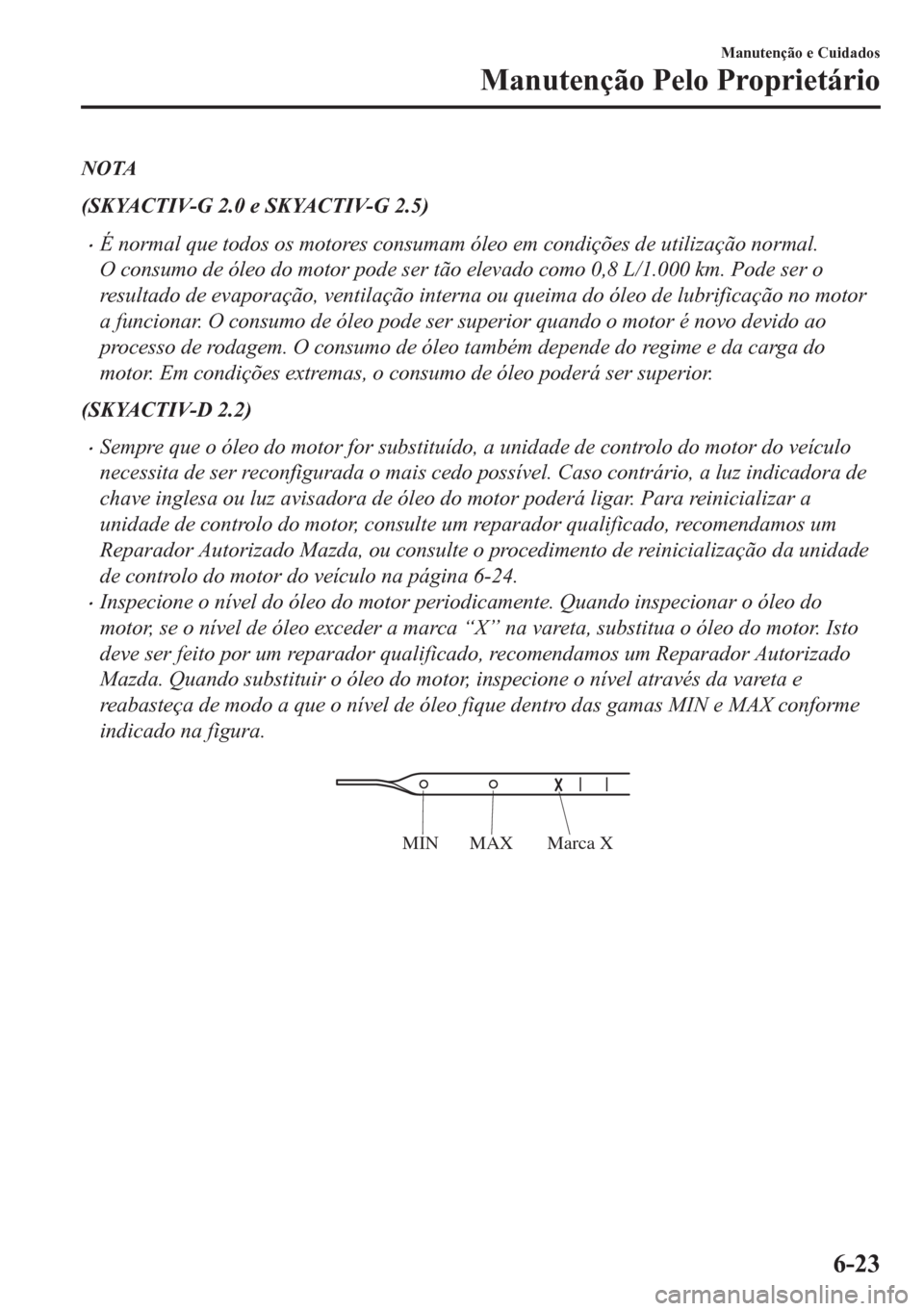

NOTA
(SKYACTIV-G 2.0 e SKYACTIV-G 2.5)
•É normal que todos os motores consumam óleo em condições de utilização normal.
O consumo de óleo do motor pode ser tão elevado como 0,8 L/1.000 km. Pode ser o
resultado de evaporação, ventilação interna ou queima do óleo de lubrificação no motor
a funcionar. O consumo de óleo pode ser superior quando o motor é novo devido ao
processo de rodagem. O consumo de óleo também depende do regime e da carga do
motor. Em condições extremas, o consumo de óleo poderá ser superior.
(SKYACTIV-D 2.2)
•Sempre que o óleo do motor for substituído, a unidade de controlo do motor do veículo
necessita de ser reconfigurada o mais cedo possível. Caso contrário, a luz indicadora de
chave inglesa ou luz avisadora de óleo do motor poderá ligar. Para reinicializar a
unidade de controlo do motor, consulte um reparador qualificado, recomendamos um
Reparador Autorizado Mazda, ou consulte o procedimento de reinicialização da unidade
de controlo do motor do veículo na página 6-24.
•Inspecione o nível do óleo do motor periodicamente. Quando inspecionar o óleo do
motor, se o nível de óleo exceder a marca “X” na vareta, substitua o óleo do motor. Isto
deve ser feito por um reparador qualificado, recomendamos um Reparador Autorizado
Mazda. Quando substituir o óleo do motor, inspecione o nível através da vareta e
reabasteça de modo a que o nível de óleo fique dentro das gamas MIN e MAX conforme
indicado na figura.

Marca X MAX MIN
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-23

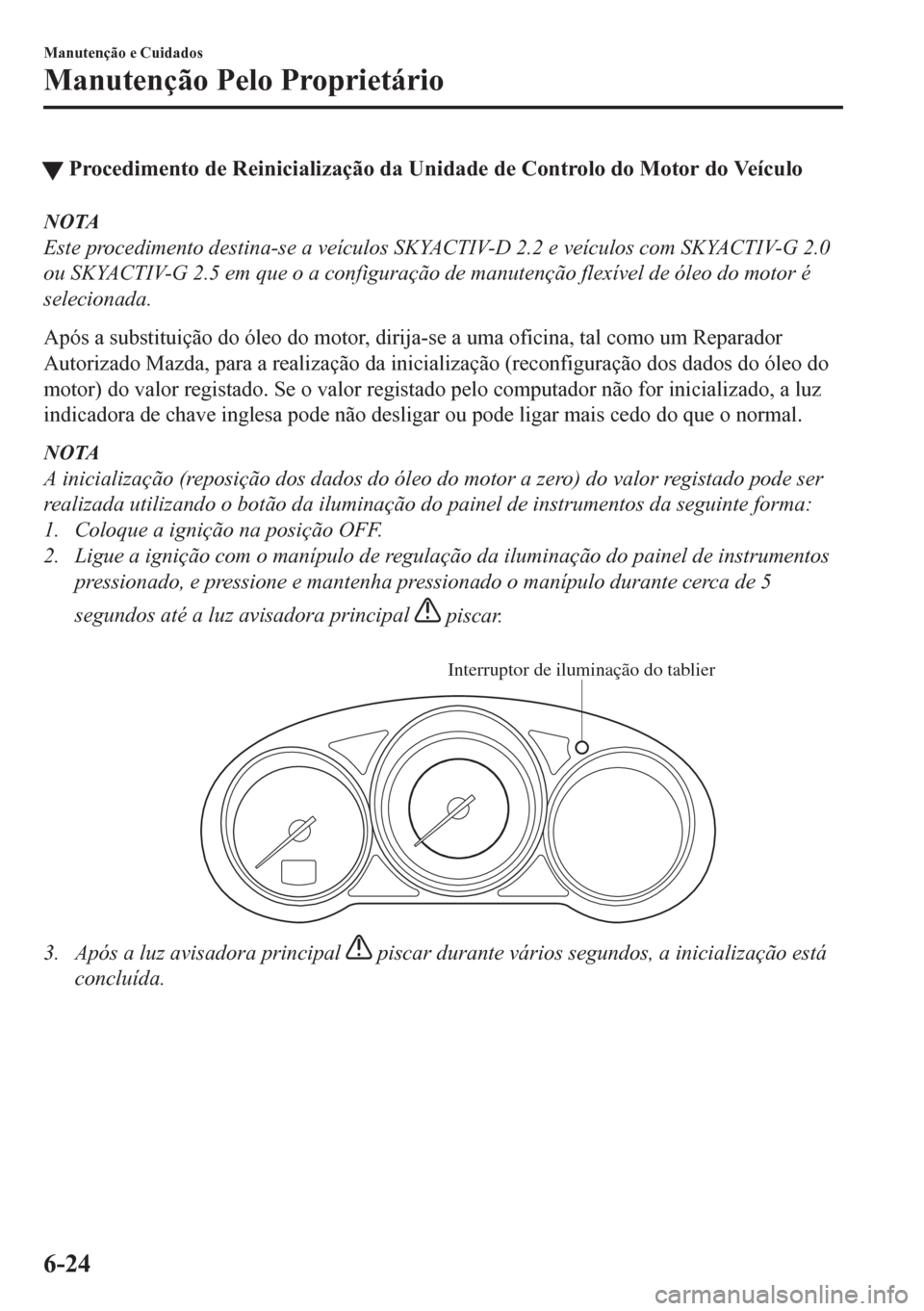

tProcedimento de Reinicialização da Unidade de Controlo do Motor do Veículo
NOTA
Este procedimento destina-se a veículos SKYACTIV-D 2.2 e veículos com SKYACTIV-G 2.0
ou SKYACTIV-G 2.5 em que o a configuração de manutenção flexível de óleo do motor é
selecionada.
Após a substituição do óleo do motor, dirija-se a uma oficina, tal como um Reparador
Autorizado Mazda, para a realização da inicialização (reconfiguração dos dados do óleo do
motor) do valor registado. Se o valor registado pelo computador não for inicializado, a luz
indicadora de chave inglesa pode não desligar ou pode ligar mais cedo do que o normal.
NOTA
A inicialização (reposição dos dados do óleo do motor a zero) do valor registado pode ser
realizada utilizando o botão da iluminação do painel de instrumentos da seguinte forma:
1. Coloque a ignição na posição OFF.
2. Ligue a ignição com o manípulo de regulação da iluminação do painel de instrumentos
pressionado, e pressione e mantenha pressionado o manípulo durante cerca de 5
segundos até a luz avisadora principal
piscar.

Interruptor de iluminação do tablier
3. Após a luz avisadora principal piscar durante vários segundos, a inicialização está
concluída.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-24

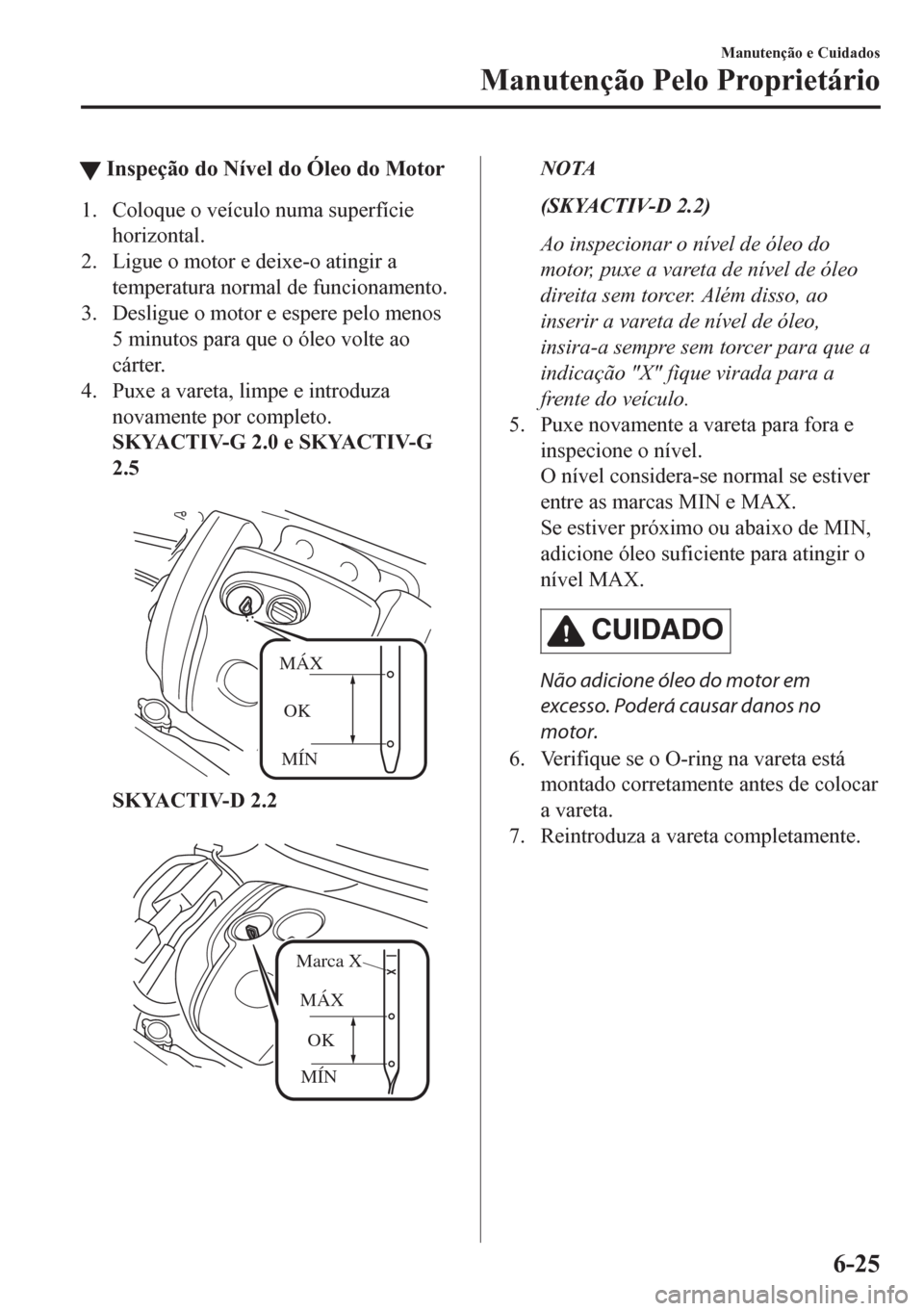

tInspeção do Nível do Óleo do Motor
1. Coloque o veículo numa superfície
horizontal.
2. Ligue o motor e deixe-o atingir a
temperatura normal de funcionamento.
3. Desligue o motor e espere pelo menos
5 minutos para que o óleo volte ao
cárter.
4. Puxe a vareta, limpe e introduza
novamente por completo.
SKYACTIV-G 2.0 e SKYACTIV-G
2.5

MÁX
OK
MÍN
SKYACTIV-D 2.2

MÍNOK MÁX Marca X
NOTA
(SKYACTIV-D 2.2)
Ao inspecionar o nível de óleo do
motor, puxe a vareta de nível de óleo
direita sem torcer. Além disso, ao
inserir a vareta de nível de óleo,
insira-a sempre sem torcer para que a
indicação "X" fique virada para a
frente do veículo.
5. Puxe novamente a vareta para fora e
inspecione o nível.
O nível considera-se normal se estiver
entre as marcas MIN e MAX.
Se estiver próximo ou abaixo de MIN,
adicione óleo suficiente para atingir o
nível MAX.
CUIDADO
Não adicione óleo do motor em
excesso. Poderá causar danos no
motor.
6. Verifique se o O-ring na vareta está
montado corretamente antes de colocar
a vareta.
7. Reintroduza a vareta completamente.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-25

Líquido de Arrefecimento
do Motor
tInspeção do Nível do Líquido de
Arrefecimento
AV I S O
Não utilize fósforos nem faça chamas no
compartimento do motor. NÃO ADICIONE
LÍQUIDO DE ARREFECIMENTO QUANDO O
MOTOR ESTIVER QUENTE:
Um motor quente é perigoso. Se um motor
tiver estado ligado durante algum tempo,
as peças no compartimento do motor
poderão estar muito quentes. Poderá
queimar-se. Inspecione cuidadosamente o
nível do reservatório do líquido de
arrefecimento do motor, sem abrir o
mesmo.
Estacione o veículo num local seguro,
de seguida desligue a ignição e verifique se
a ventoinha de arrefecimento não está a
funcionar antes de tentar trabalhar junto à
mesma:
É perigoso trabalhar junto à ventoinha de
arrefecimento quando se encontra em
funcionamento. A ventoinha de
arrefecimento pode continuar a funcionar
indefinidamente mesmo com o motor
desligado, desde que a temperatura do
compartimento do motor seja elevada.
Poderá ser atingido pela ventoinha e
ferir-se gravemente.
Não retire as tampas do sistema
de arrefecimento quando o motor e o
radiador estão quentes:
Quando o motor e o radiador estão
quentes, o líquido de arrefecimento e vapor
quentes podem sair repentinamente sob
grande pressão e causar graves ferimentos.
NOTA
A substituição do líquido de arrefecimento
do motor deve ser efetuada por um
reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
Inspecione a proteção anticongelante e o
nível do líquido de arrefecimento no
reservatório pelo menos uma vez por ano
—no início do inverno—e antes de viajar
para locais onde a temperatura possa
diminuir para valores inferiores ao ponto
de congelação.

Inspecione a condição e as ligações de
todo o sistema de arrefecimento e os tubos
do aquecedor.
Substitua qualquer tubo que esteja inchado
ou danificado.

O radiador deverá estar totalmente cheio
de líquido de arrefecimento, enquanto no
reservatório de líquido de arrefecimento, o
nível deve encontrar-se entre as marcas F e
L com o motor frio.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-26

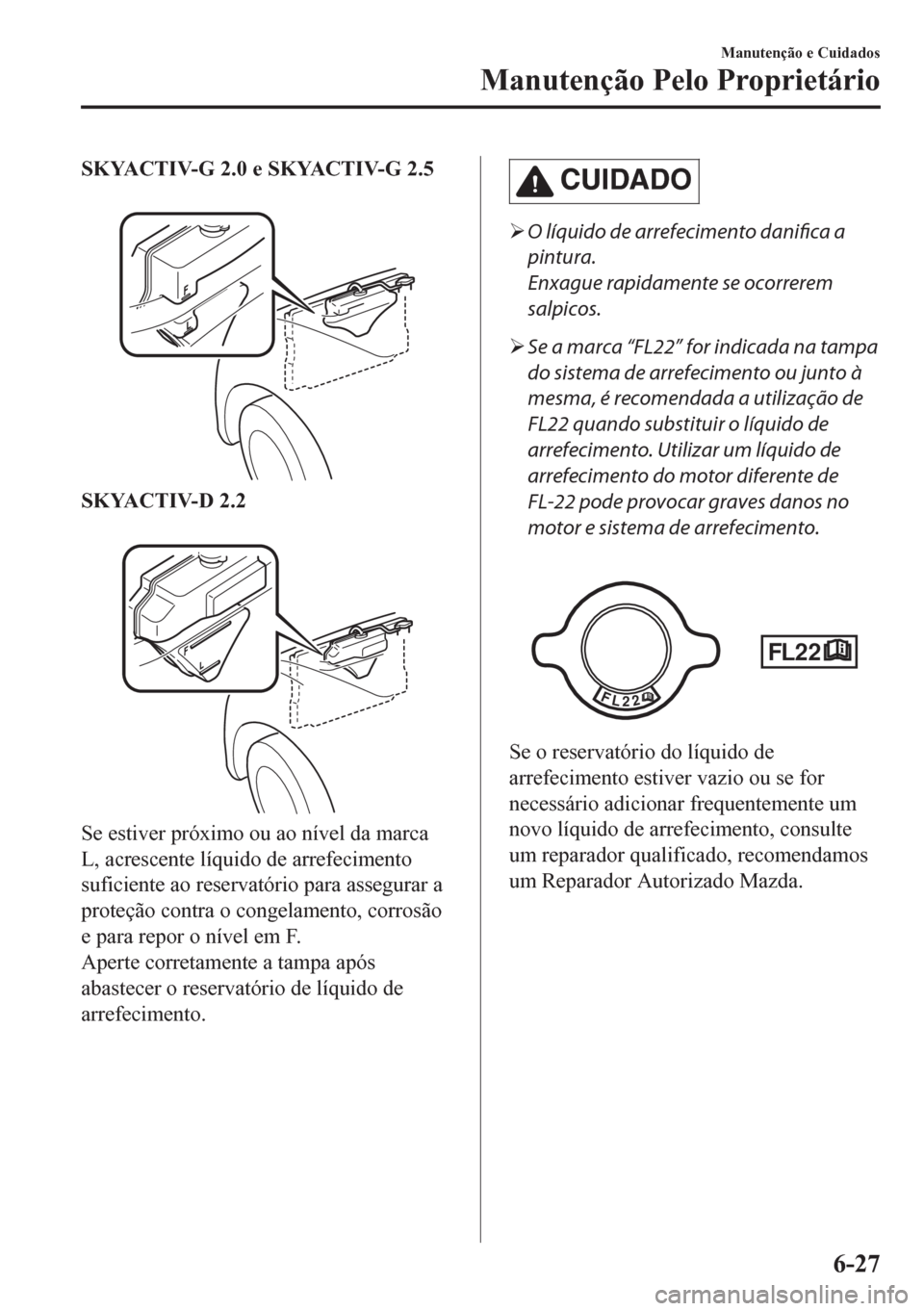

SKYACTIV-G 2.0 e SKYACTIV-G 2.5

SKYACTIV-D 2.2

Se estiver próximo ou ao nível da marca
L, acrescente líquido de arrefecimento
suficiente ao reservatório para assegurar a
proteção contra o congelamento, corrosão
e para repor o nível em F.
Aperte corretamente a tampa após
abastecer o reservatório de líquido de
arrefecimento.
CUIDADO
¾O líquido de arrefecimento danifica a
pintura.
Enxague rapidamente se ocorrerem
salpicos.
¾Se a marca “FL22” for indicada na tampa
do sistema de arrefecimento ou junto à
mesma, é recomendada a utilização de
FL22 quando substituir o líquido de
arrefecimento. Utilizar um líquido de
arrefecimento do motor diferente de
FL-22 pode provocar graves danos no
motor e sistema de arrefecimento.

Se o reservatório do líquido de
arrefecimento estiver vazio ou se for
necessário adicionar frequentemente um
novo líquido de arrefecimento, consulte
um reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-27

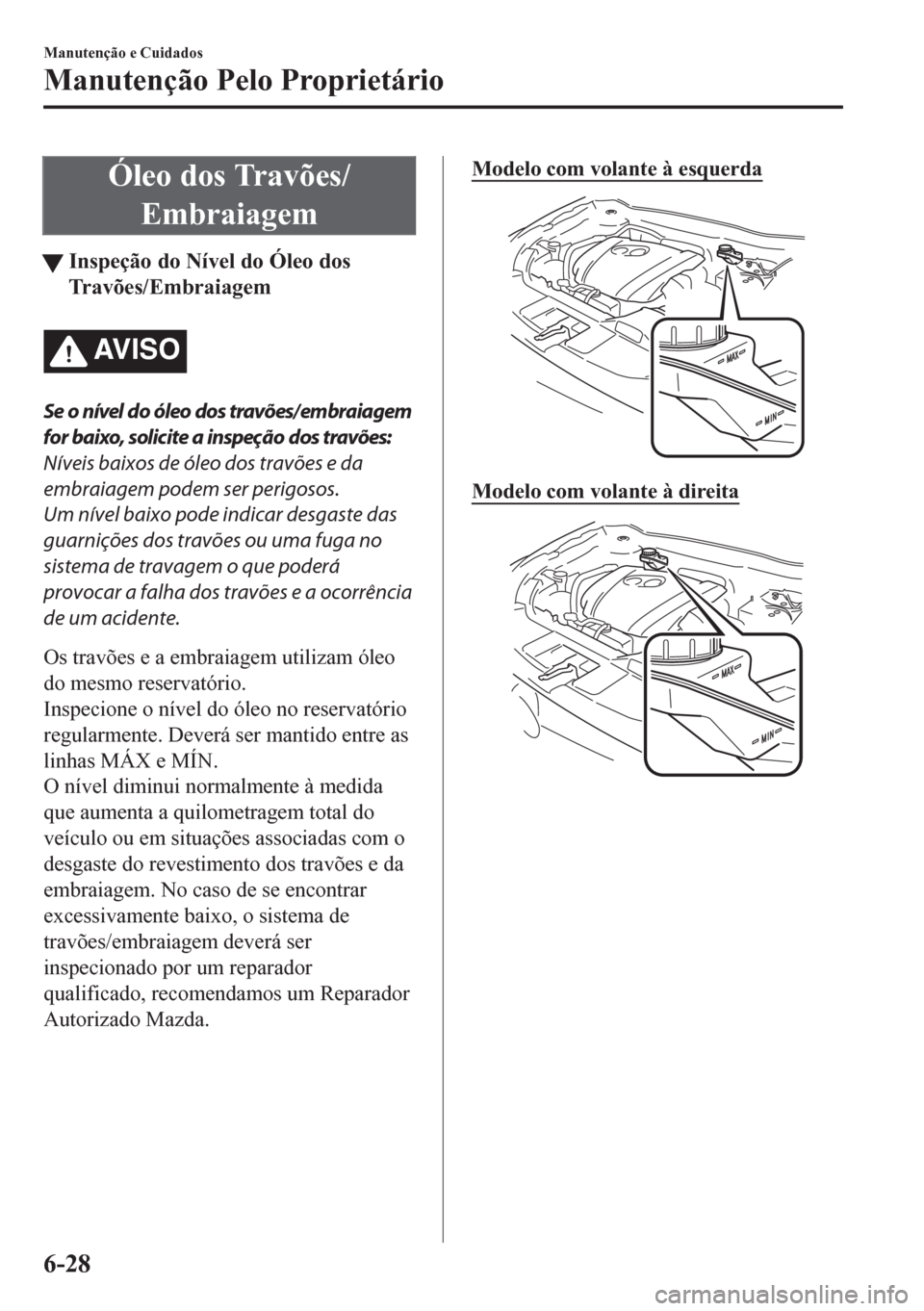

Óleo dos Travões/
Embraiagem
tInspeção do Nível do Óleo dos
Travões/Embraiagem
AV I S O
Se o nível do óleo dos travões/ embraiagem
for baixo, solicite a inspeção dos travões:
Níveis baixos de óleo dos travões e da
embraiagem podem ser perigosos.
Um nível baixo pode indicar desgaste das
guarnições dos travões ou uma fuga no
sistema de travagem o que poderá
provocar a falha dos travões e a ocorrência
de um acidente.
Os travões e a embraiagem utilizam óleo
do mesmo reservatório.
Inspecione o nível do óleo no reservatório
regularmente. Deverá ser mantido entre as
linhas MÁX e MÍN.
O nível diminui normalmente à medida
que aumenta a quilometragem total do
veículo ou em situações associadas com o
desgaste do revestimento dos travões e da
embraiagem. No caso de se encontrar
excessivamente baixo, o sistema de
travões/embraiagem deverá ser
inspecionado por um reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.
Modelo com volante à esquerda
Modelo com volante à direita
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-28
