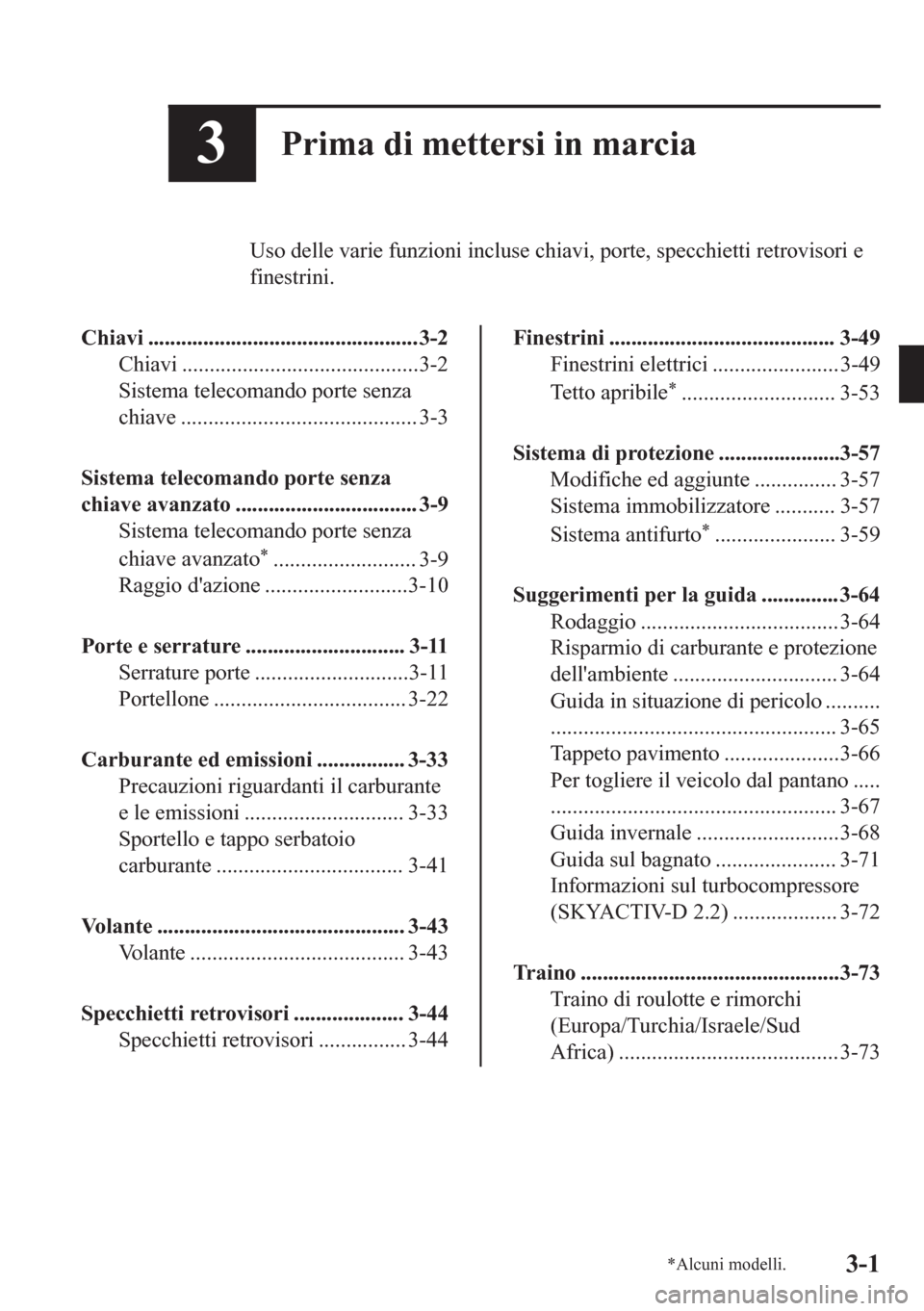

MAZDA MODEL CX-5 2018 Manuale del proprietario (in Italian)

3Prima di mettersi in marcia
Uso delle varie funzioni incluse chiavi, porte, specchietti retrovisori e
finestrini.
Chiavi ................................................. 3-2
Chiavi ...........................................3-2
Sistema telecomando porte senza
chiave ........................................... 3-3
Sistema telecomando porte senza
chiave avanzato ................................. 3-9

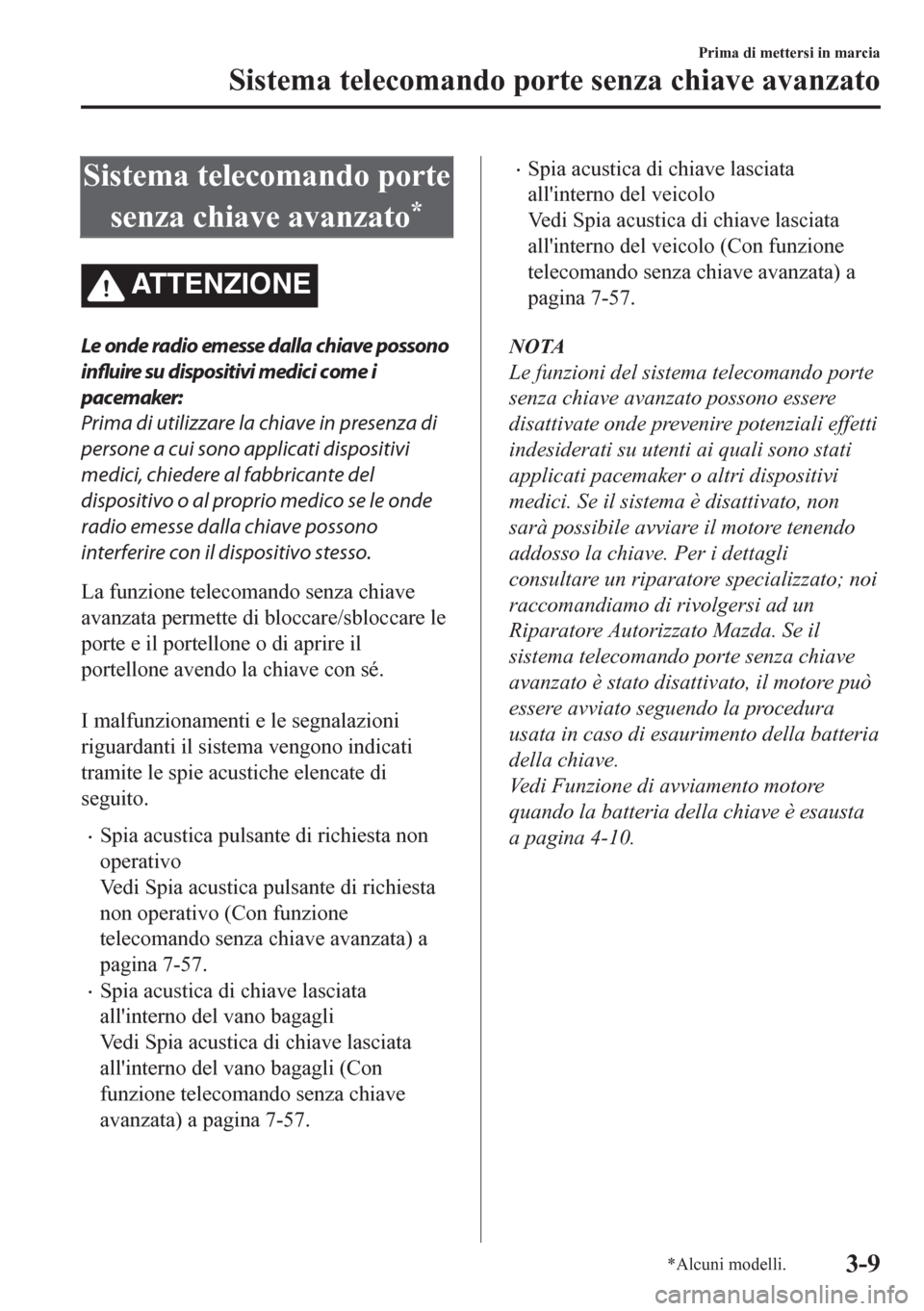

Sistema telecomando porte senza
chiave avanzato
*.......................... 3-9

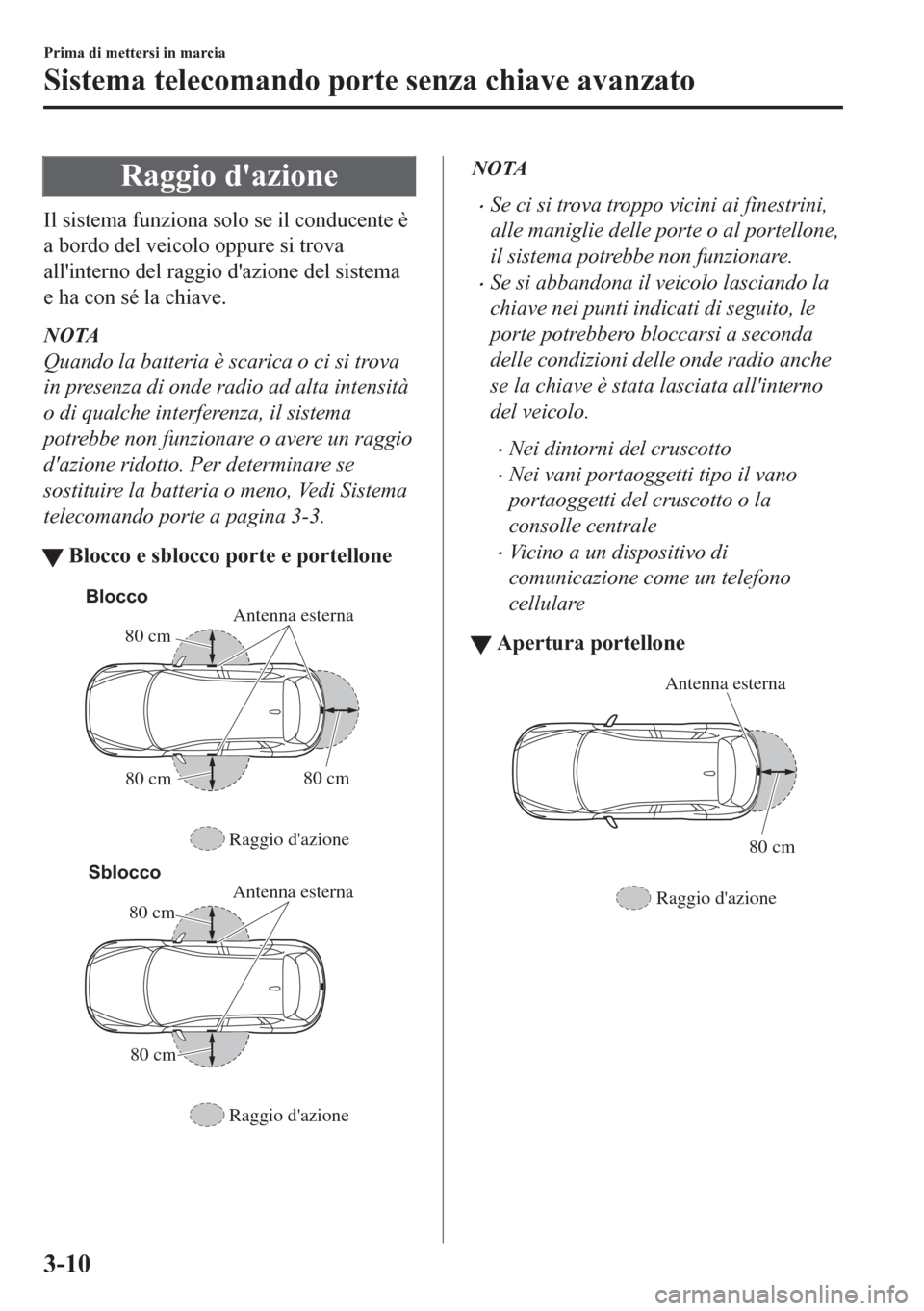

Raggio d'azione ..........................3-10
Porte e serrature ............................. 3-11
Serrature porte ............................3-11
Portellone ................................... 3-22
Carburante ed emissioni ................ 3-33
Precauzioni riguardanti il carburante
e le emissioni ............................. 3-33
Sportello e tappo serbatoio
carburante .................................. 3-41
Volante ............................................. 3-43
Volante ....................................... 3-43
Specchietti retrovisori .................... 3-44
Specchietti retrovisori ................ 3-44
Finestrini ......................................... 3-49
Finestrini elettrici ....................... 3-49
Tetto apribile
*............................ 3-53
Sistema di protezione ......................3-57
Modifiche ed aggiunte ............... 3-57
Sistema immobilizzatore ........... 3-57
Sistema antifurto
*...................... 3-59
Suggerimenti per la guida .............. 3-64
Rodaggio .................................... 3-64
Risparmio di carburante e protezione
dell'ambiente .............................. 3-64
Guida in situazione di pericolo ..........
.................................................... 3-65
Tappeto pavimento .....................3-66
Per togliere il veicolo dal pantano .....
.................................................... 3-67
Guida invernale ..........................3-68
Guida sul bagnato ...................... 3-71
Informazioni sul turbocompressore
(SKYACTIV-D 2.2) ................... 3-72
Traino ...............................................3-73
Traino di roulotte e rimorchi
(Europa/Turchia/Israele/Sud
Africa) ........................................ 3-73
*Alcuni modelli.3-1

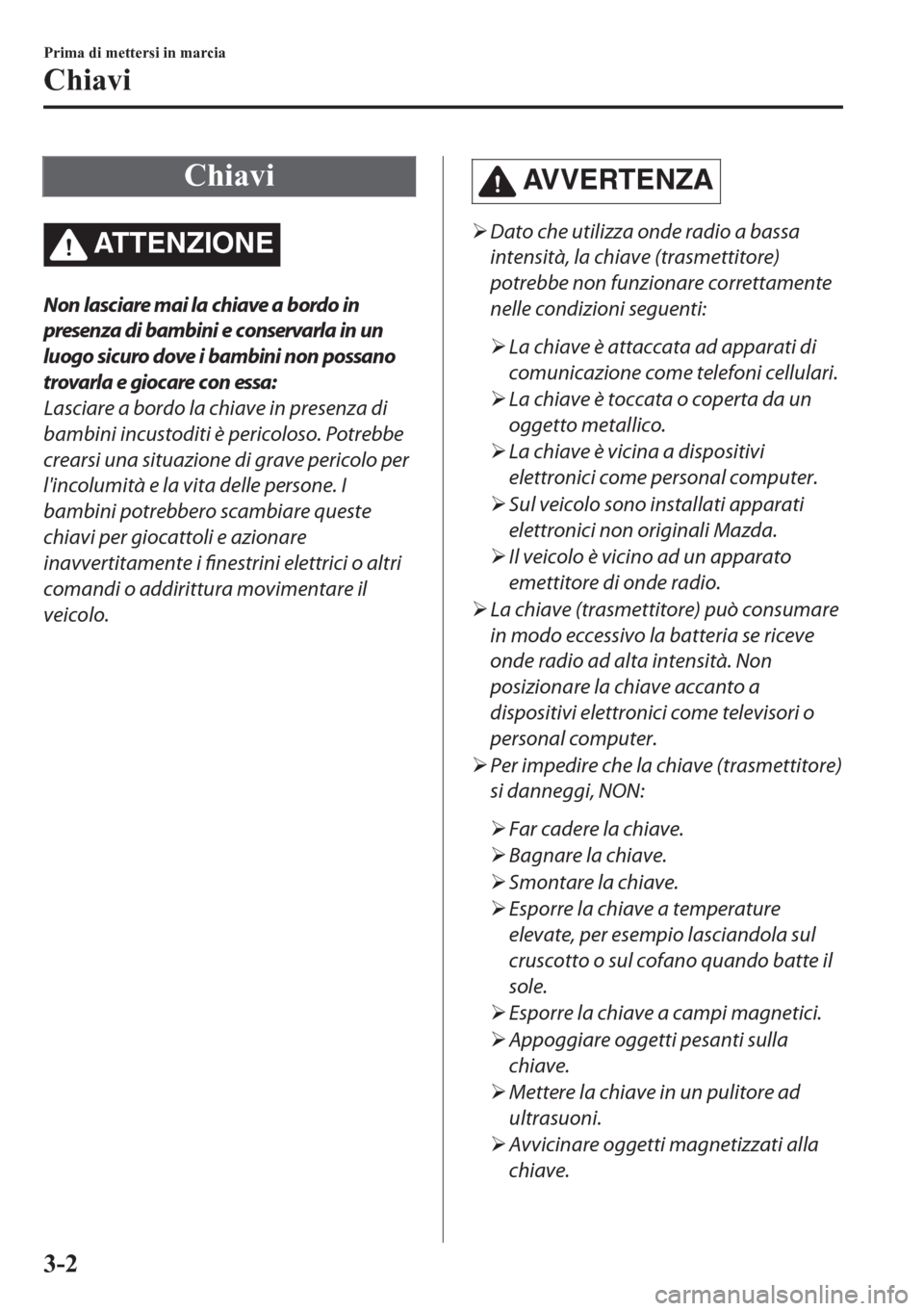

Chiavi
ATTENZIONE
Non lasciare mai la chiave a bordo in
presenza di bambini e conservarla in un
luogo sicuro dove i bambini non possano
trovarla e giocare con essa:
Lasciare a bordo la chiave in presenza di
bambini incustoditi è pericoloso. Potrebbe
crearsi una situazione di grave pericolo per
l'incolumità e la vita delle persone. I
bambini potrebbero scambiare queste
chiavi per giocattoli e azionare
inavvertitamente i finestrini elettrici o altri
comandi o addirittura movimentare il
veicolo.
AVVERTENZA
¾Dato che utilizza onde radio a bassa
intensità, la chiave (trasmettitore)
potrebbe non funzionare correttamente
nelle condizioni seguenti:
¾La chiave è attaccata ad apparati di
comunicazione come telefoni cellulari.
¾La chiave è toccata o coperta da un
oggetto metallico.
¾La chiave è vicina a dispositivi
elettronici come personal computer.
¾Sul veicolo sono installati apparati
elettronici non originali Mazda.
¾Il veicolo è vicino ad un apparato
emettitore di onde radio.
¾La chiave (trasmettitore) può consumare
in modo eccessivo la batteria se riceve
onde radio ad alta intensità. Non
posizionare la chiave accanto a
dispositivi elettronici come televisori o
personal computer.
¾Per impedire che la chiave (trasmettitore)
si danneggi, NON:
¾Far cadere la chiave.
¾Bagnare la chiave.
¾Smontare la chiave.
¾Esporre la chiave a temperature
elevate, per esempio lasciandola sul
cruscotto o sul cofano quando batte il
sole.
¾Esporre la chiave a campi magnetici.
¾Appoggiare oggetti pesanti sulla
chiave.
¾Mettere la chiave in un pulitore ad
ultrasuoni.
¾Avvicinare oggetti magnetizzati alla
chiave.

Prima di mettersi in marcia
Chiavi
3-2

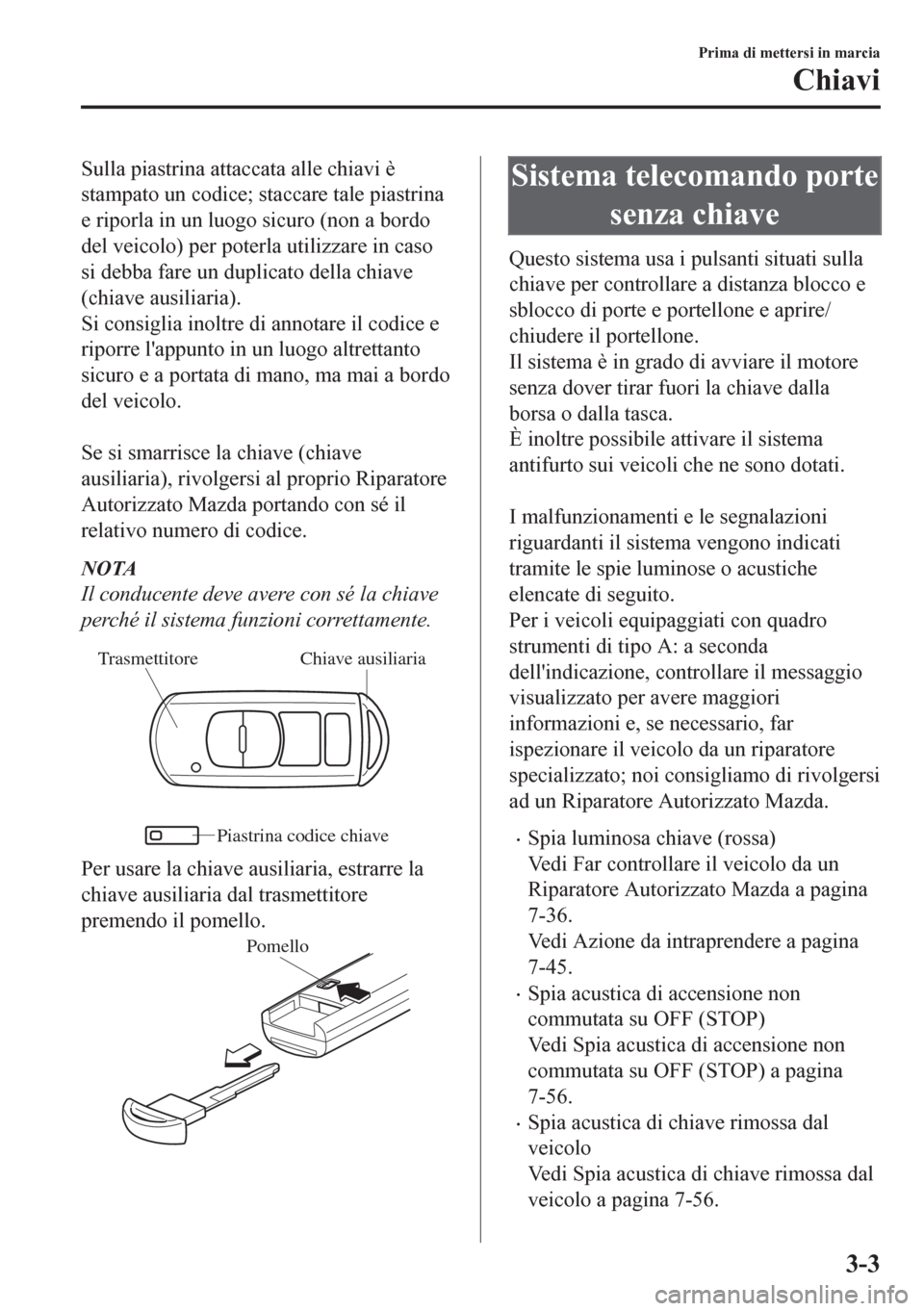

Sulla piastrina attaccata alle chiavi è
stampato un codice; staccare tale piastrina
e riporla in un luogo sicuro (non a bordo
del veicolo) per poterla utilizzare in caso
si debba fare un duplicato della chiave
(chiave ausiliaria).
Si consiglia inoltre di annotare il codice e
riporre l'appunto in un luogo altrettanto
sicuro e a portata di mano, ma mai a bordo
del veicolo.

Se si smarrisce la chiave (chiave
ausiliaria), rivolgersi al proprio Riparatore
Autorizzato Mazda portando con sé il
relativo numero di codice.
NOTA
Il conducente deve avere con sé la chiave
perché il sistema funzioni correttamente.
Chiave ausiliaria Trasmettitore
Piastrina codice chiave
Per usare la chiave ausiliaria, estrarre la
chiave ausiliaria dal trasmettitore
premendo il pomello.
Pomello
Sistema telecomando porte
senza chiave
Questo sistema usa i pulsanti situati sulla
chiave per controllare a distanza blocco e
sblocco di porte e portellone e aprire/
chiudere il portellone.
Il sistema è in grado di avviare il motore
senza dover tirar fuori la chiave dalla
borsa o dalla tasca.
È inoltre possibile attivare il sistema
antifurto sui veicoli che ne sono dotati.

I malfunzionamenti e le segnalazioni
riguardanti il sistema vengono indicati
tramite le spie luminose o acustiche
elencate di seguito.
Per i veicoli equipaggiati con quadro
strumenti di tipo A: a seconda
dell'indicazione, controllare il messaggio
visualizzato per avere maggiori
informazioni e, se necessario, far
ispezionare il veicolo da un riparatore
specializzato; noi consigliamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Spia luminosa chiave (rossa)
Vedi Far controllare il veicolo da un
Riparatore Autorizzato Mazda a pagina
7-36.
Vedi Azione da intraprendere a pagina
7-45.
•Spia acustica di accensione non
commutata su OFF (STOP)
Vedi Spia acustica di accensione non
commutata su OFF (STOP) a pagina
7-56.
•Spia acustica di chiave rimossa dal
veicolo
Vedi Spia acustica di chiave rimossa dal
veicolo a pagina 7-56.
Prima di mettersi in marcia
Chiavi
3-3

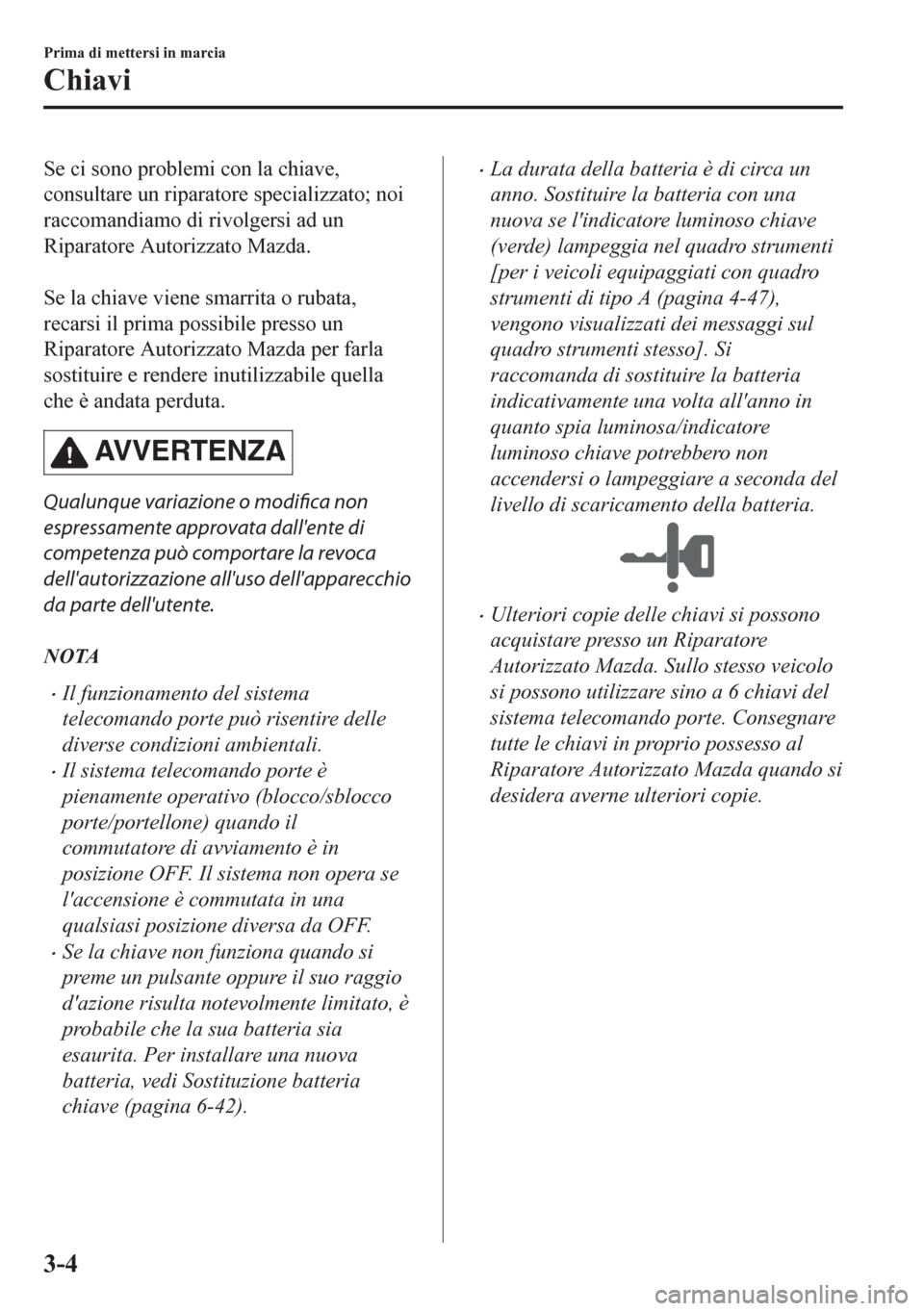

Se ci sono problemi con la chiave,
consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.

Se la chiave viene smarrita o rubata,
recarsi il prima possibile presso un
Riparatore Autorizzato Mazda per farla
sostituire e rendere inutilizzabile quella
che è andata perduta.
AVVERTENZA
Qualunque variazione o modifica non
espressamente approvata dall'ente di
competenza può comportare la revoca
dell'autorizzazione all'uso dell'apparecchio
da parte dell'utente.
NOTA
•Il funzionamento del sistema
telecomando porte può risentire delle
diverse condizioni ambientali.
•Il sistema telecomando porte è
pienamente operativo (blocco/sblocco
porte/portellone) quando il
commutatore di avviamento è in
posizione OFF. Il sistema non opera se
l'accensione è commutata in una
qualsiasi posizione diversa da OFF.
•Se la chiave non funziona quando si
preme un pulsante oppure il suo raggio
d'azione risulta notevolmente limitato, è
probabile che la sua batteria sia
esaurita. Per installare una nuova
batteria, vedi Sostituzione batteria
chiave (pagina 6-42).
•La durata della batteria è di circa un
anno. Sostituire la batteria con una
nuova se l'indicatore luminoso chiave
(verde) lampeggia nel quadro strumenti
[per i veicoli equipaggiati con quadro
strumenti di tipo A (pagina 4-47),
vengono visualizzati dei messaggi sul
quadro strumenti stesso]. Si
raccomanda di sostituire la batteria
indicativamente una volta all'anno in
quanto spia luminosa/indicatore
luminoso chiave potrebbero non
accendersi o lampeggiare a seconda del
livello di scaricamento della batteria.
•Ulteriori copie delle chiavi si possono
acquistare presso un Riparatore
Autorizzato Mazda. Sullo stesso veicolo
si possono utilizzare sino a 6 chiavi del
sistema telecomando porte. Consegnare
tutte le chiavi in proprio possesso al
Riparatore Autorizzato Mazda quando si
desidera averne ulteriori copie.
Prima di mettersi in marcia
Chiavi
3-4

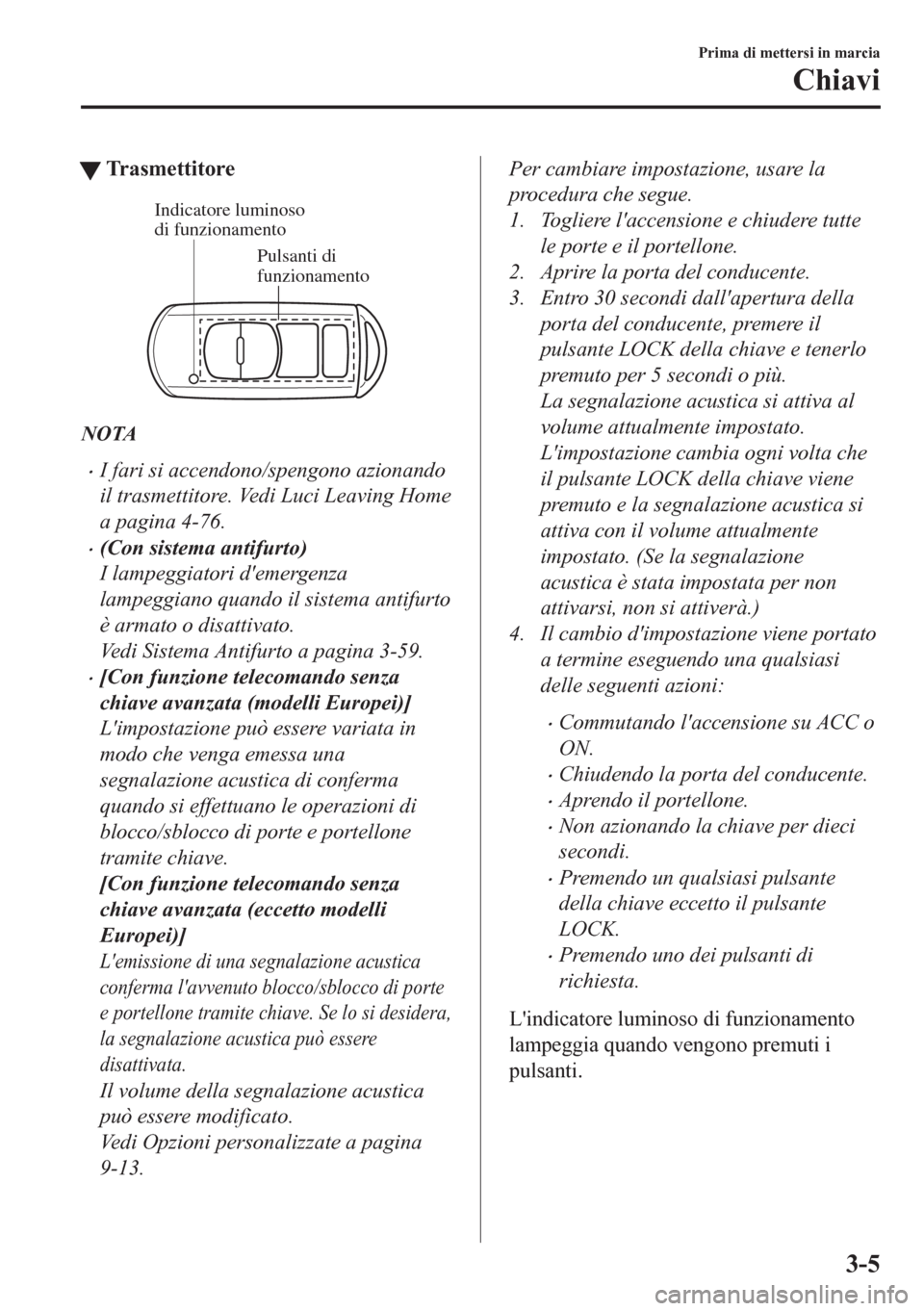

tTr a s m e t t i t o r e
Pulsanti di
funzionamento Indicatore luminoso
di funzionamento
NOTA
•I fari si accendono/spengono azionando
il trasmettitore. Vedi Luci Leaving Home
a pagina 4-76.
•(Con sistema antifurto)
I lampeggiatori d'emergenza
lampeggiano quando il sistema antifurto
è armato o disattivato.
Vedi Sistema Antifurto a pagina 3-59.
•[Con funzione telecomando senza
chiave avanzata (modelli Europei)]
L'impostazione può essere variata in
modo che venga emessa una
segnalazione acustica di conferma
quando si effettuano le operazioni di
blocco/sblocco di porte e portellone
tramite chiave.
[Con funzione telecomando senza
chiave avanzata (eccetto modelli
Europei)]
L'emissione di una segnalazione acustica
conferma l'avvenuto blocco/sblocco di porte
e portellone tramite chiave. Se lo si desidera,
la segnalazione acustica può essere
disattivata.
Il volume della segnalazione acustica
può essere modificato.
Vedi Opzioni personalizzate a pagina
9-13.
Per cambiare impostazione, usare la
procedura che segue.
1. Togliere l'accensione e chiudere tutte
le porte e il portellone.
2. Aprire la porta del conducente.
3. Entro 30 secondi dall'apertura della
porta del conducente, premere il
pulsante LOCK della chiave e tenerlo
premuto per 5 secondi o più.
La segnalazione acustica si attiva al
volume attualmente impostato.
L'impostazione cambia ogni volta che
il pulsante LOCK della chiave viene
premuto e la segnalazione acustica si
attiva con il volume attualmente
impostato. (Se la segnalazione
acustica è stata impostata per non
attivarsi, non si attiverà.)
4. Il cambio d'impostazione viene portato
a termine eseguendo una qualsiasi
delle seguenti azioni:
•Commutando l'accensione su ACC o
ON.
•Chiudendo la porta del conducente.
•Aprendo il portellone.
•Non azionando la chiave per dieci
secondi.
•Premendo un qualsiasi pulsante
della chiave eccetto il pulsante
LOCK.
•Premendo uno dei pulsanti di
richiesta.
L'indicatore luminoso di funzionamento
lampeggia quando vengono premuti i
pulsanti.
Prima di mettersi in marcia
Chiavi
3-5

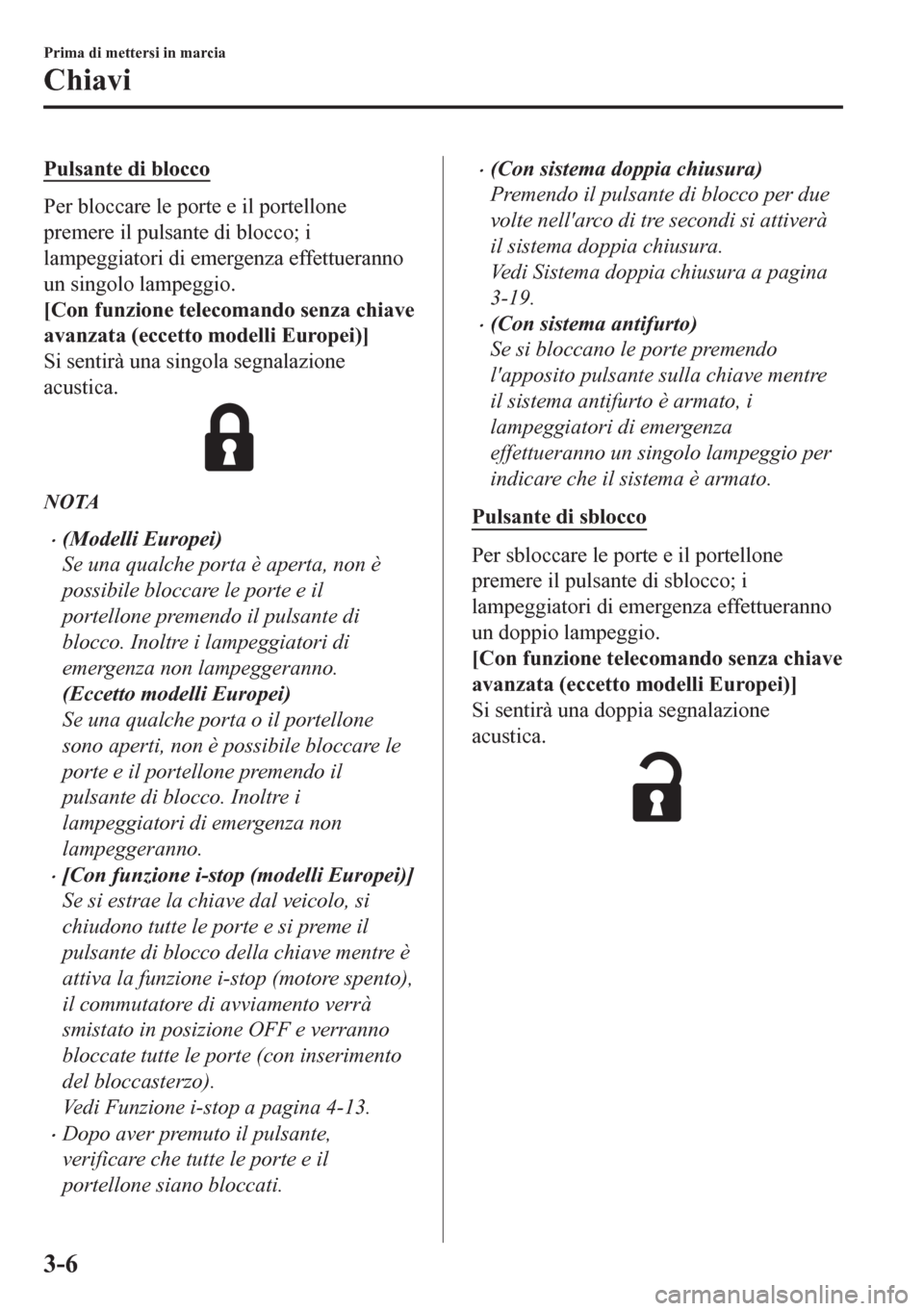

Pulsante di blocco
Per bloccare le porte e il portellone
premere il pulsante di blocco; i
lampeggiatori di emergenza effettueranno
un singolo lampeggio.
[Con funzione telecomando senza chiave
avanzata (eccetto modelli Europei)]
Si sentirà una singola segnalazione
acustica.
NOTA
•(Modelli Europei)
Se una qualche porta è aperta, non è
possibile bloccare le porte e il
portellone premendo il pulsante di
blocco. Inoltre i lampeggiatori di
emergenza non lampeggeranno.
(Eccetto modelli Europei)
Se una qualche porta o il portellone
sono aperti, non è possibile bloccare le
porte e il portellone premendo il
pulsante di blocco. Inoltre i
lampeggiatori di emergenza non
lampeggeranno.
•[Con funzione i-stop (modelli Europei)]
Se si estrae la chiave dal veicolo, si
chiudono tutte le porte e si preme il
pulsante di blocco della chiave mentre è
attiva la funzione i-stop (motore spento),
il commutatore di avviamento verrà
smistato in posizione OFF e verranno
bloccate tutte le porte (con inserimento
del bloccasterzo).
Vedi Funzione i-stop a pagina 4-13.
•Dopo aver premuto il pulsante,
verificare che tutte le porte e il
portellone siano bloccati.
•(Con sistema doppia chiusura)
Premendo il pulsante di blocco per due
volte nell'arco di tre secondi si attiverà
il sistema doppia chiusura.
Vedi Sistema doppia chiusura a pagina
3-19.
•(Con sistema antifurto)
Se si bloccano le porte premendo
l'apposito pulsante sulla chiave mentre
il sistema antifurto è armato, i
lampeggiatori di emergenza
effettueranno un singolo lampeggio per
indicare che il sistema è armato.
Pulsante di sblocco
Per sbloccare le porte e il portellone
premere il pulsante di sblocco; i
lampeggiatori di emergenza effettueranno
un doppio lampeggio.
[Con funzione telecomando senza chiave
avanzata (eccetto modelli Europei)]
Si sentirà una doppia segnalazione
acustica.
Prima di mettersi in marcia
Chiavi
3-6

NOTA

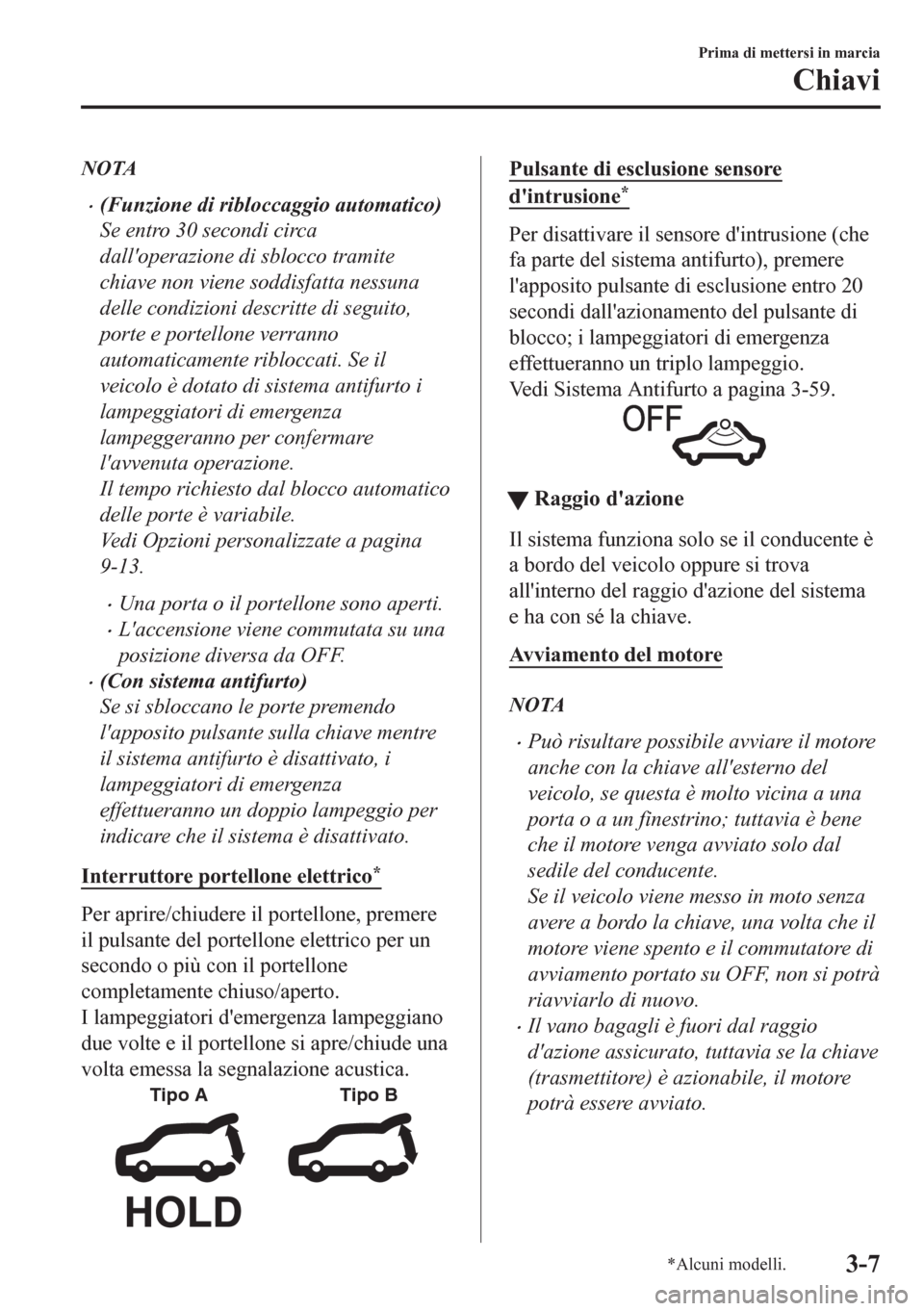

•(Funzione di ribloccaggio automatico)
Se entro 30 secondi circa
dall'operazione di sblocco tramite
chiave non viene soddisfatta nessuna
delle condizioni descritte di seguito,
porte e portellone verranno
automaticamente ribloccati. Se il
veicolo è dotato di sistema antifurto i
lampeggiatori di emergenza
lampeggeranno per confermare
l'avvenuta operazione.
Il tempo richiesto dal blocco automatico
delle porte è variabile.
Vedi Opzioni personalizzate a pagina
9-13.
•Una porta o il portellone sono aperti.
•L'accensione viene commutata su una
posizione diversa da OFF.
•(Con sistema antifurto)
Se si sbloccano le porte premendo
l'apposito pulsante sulla chiave mentre
il sistema antifurto è disattivato, i
lampeggiatori di emergenza
effettueranno un doppio lampeggio per
indicare che il sistema è disattivato.
Interruttore portellone elettrico
*
Per aprire/chiudere il portellone, premere
il pulsante del portellone elettrico per un
secondo o più con il portellone
completamente chiuso/aperto.
I lampeggiatori d'emergenza lampeggiano
due volte e il portellone si apre/chiude una
volta emessa la segnalazione acustica.
Tipo A Tipo B
Pulsante di esclusione sensore
d'intrusione*
Per disattivare il sensore d'intrusione (che
fa parte del sistema antifurto), premere
l'apposito pulsante di esclusione entro 20
secondi dall'azionamento del pulsante di
blocco; i lampeggiatori di emergenza
effettueranno un triplo lampeggio.
Vedi Sistema Antifurto a pagina 3-59.
ttRaggio d'azione
Il sistema funziona solo se il conducente è
a bordo del veicolo oppure si trova
all'interno del raggio d'azione del sistema
e ha con sé la chiave.
Avviamento del motore
NOTA
•Può risultare possibile avviare il motore
anche con la chiave all'esterno del
veicolo, se questa è molto vicina a una
porta o a un finestrino; tuttavia è bene
che il motore venga avviato solo dal
sedile del conducente.
Se il veicolo viene messo in moto senza
avere a bordo la chiave, una volta che il
motore viene spento e il commutatore di
avviamento portato su OFF, non si potrà
riavviarlo di nuovo.
•Il vano bagagli è fuori dal raggio
d'azione assicurato, tuttavia se la chiave
(trasmettitore) è azionabile, il motore
potrà essere avviato.
Prima di mettersi in marcia
Chiavi
*Alcuni modelli.3-7

Con funzione telecomando senza chiave
avanzata

Antenna interna
Raggio d'azione
Senza funzione telecomando senza
chiave avanzata

Antenna interna
Raggio d'azione
NOTA
L'avviamento del motore potrebbe non
riuscire se la chiave si trova dove segue:
•Nei dintorni del cruscotto
•Nei vani portaoggetti tipo il vano
portaoggetti del cruscotto o la consolle
centrale
ttSospensione funzioni chiave
Se la chiave viene lasciata a bordo del
veicolo, le sue funzioni vengono
temporaneamente sospese in modo da
prevenire il furto del veicolo.
Per ripristinare le funzioni, premere il
pulsante di sblocco sulla chiave disattivata
lasciata nel veicolo.
Prima di mettersi in marcia
Chiavi
3-8

Sistema telecomando porte
senza chiave avanzato
*
ATTENZIONE
Le onde radio emesse dalla chiave possono
influire su dispositivi medici come i
pacemaker:
Prima di utilizzare la chiave in presenza di
persone a cui sono applicati dispositivi
medici, chiedere al fabbricante del
dispositivo o al proprio medico se le onde
radio emesse dalla chiave possono
interferire con il dispositivo stesso.
La funzione telecomando senza chiave
avanzata permette di bloccare/sbloccare le
porte e il portellone o di aprire il
portellone avendo la chiave con sé.

I malfunzionamenti e le segnalazioni
riguardanti il sistema vengono indicati
tramite le spie acustiche elencate di
seguito.
•Spia acustica pulsante di richiesta non
operativo
Vedi Spia acustica pulsante di richiesta
non operativo (Con funzione
telecomando senza chiave avanzata) a
pagina 7-57.
•Spia acustica di chiave lasciata
all'interno del vano bagagli
Vedi Spia acustica di chiave lasciata
all'interno del vano bagagli (Con
funzione telecomando senza chiave
avanzata) a pagina 7-57.
•Spia acustica di chiave lasciata
all'interno del veicolo
Vedi Spia acustica di chiave lasciata
all'interno del veicolo (Con funzione
telecomando senza chiave avanzata) a
pagina 7-57.
NOTA
Le funzioni del sistema telecomando porte
senza chiave avanzato possono essere
disattivate onde prevenire potenziali effetti
indesiderati su utenti ai quali sono stati
applicati pacemaker o altri dispositivi
medici. Se il sistema è disattivato, non
sarà possibile avviare il motore tenendo
addosso la chiave. Per i dettagli
consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Se il
sistema telecomando porte senza chiave
avanzato è stato disattivato, il motore può
essere avviato seguendo la procedura
usata in caso di esaurimento della batteria
della chiave.
Vedi Funzione di avviamento motore
quando la batteria della chiave è esausta
a pagina 4-10.
Prima di mettersi in marcia
Sistema telecomando porte senza chiave avanzato
*Alcuni modelli.3-9

Raggio d'azione
Il sistema funziona solo se il conducente è
a bordo del veicolo oppure si trova
all'interno del raggio d'azione del sistema
e ha con sé la chiave.
NOTA
Quando la batteria è scarica o ci si trova
in presenza di onde radio ad alta intensità
o di qualche interferenza, il sistema
potrebbe non funzionare o avere un raggio
d'azione ridotto. Per determinare se
sostituire la batteria o meno, Vedi Sistema
telecomando porte a pagina 3-3.
tBlocco e sblocco porte e portellone
Antenna esterna
Raggio d'azione80 cm
80 cm 80 cmBlocco
Antenna esterna
Raggio d'azione 80 cm 80 cmSblocco
NOTA
•Se ci si trova troppo vicini ai finestrini,
alle maniglie delle porte o al portellone,
il sistema potrebbe non funzionare.
•Se si abbandona il veicolo lasciando la
chiave nei punti indicati di seguito, le
porte potrebbero bloccarsi a seconda
delle condizioni delle onde radio anche
se la chiave è stata lasciata all'interno
del veicolo.
•Nei dintorni del cruscotto
•Nei vani portaoggetti tipo il vano
portaoggetti del cruscotto o la
consolle centrale
•Vicino a un dispositivo di
comunicazione come un telefono
cellulare
ttApertura portellone
Antenna esterna
80 cm
Raggio d'azione
Prima di mettersi in marcia
Sistema telecomando porte senza chiave avanzato
3-10
