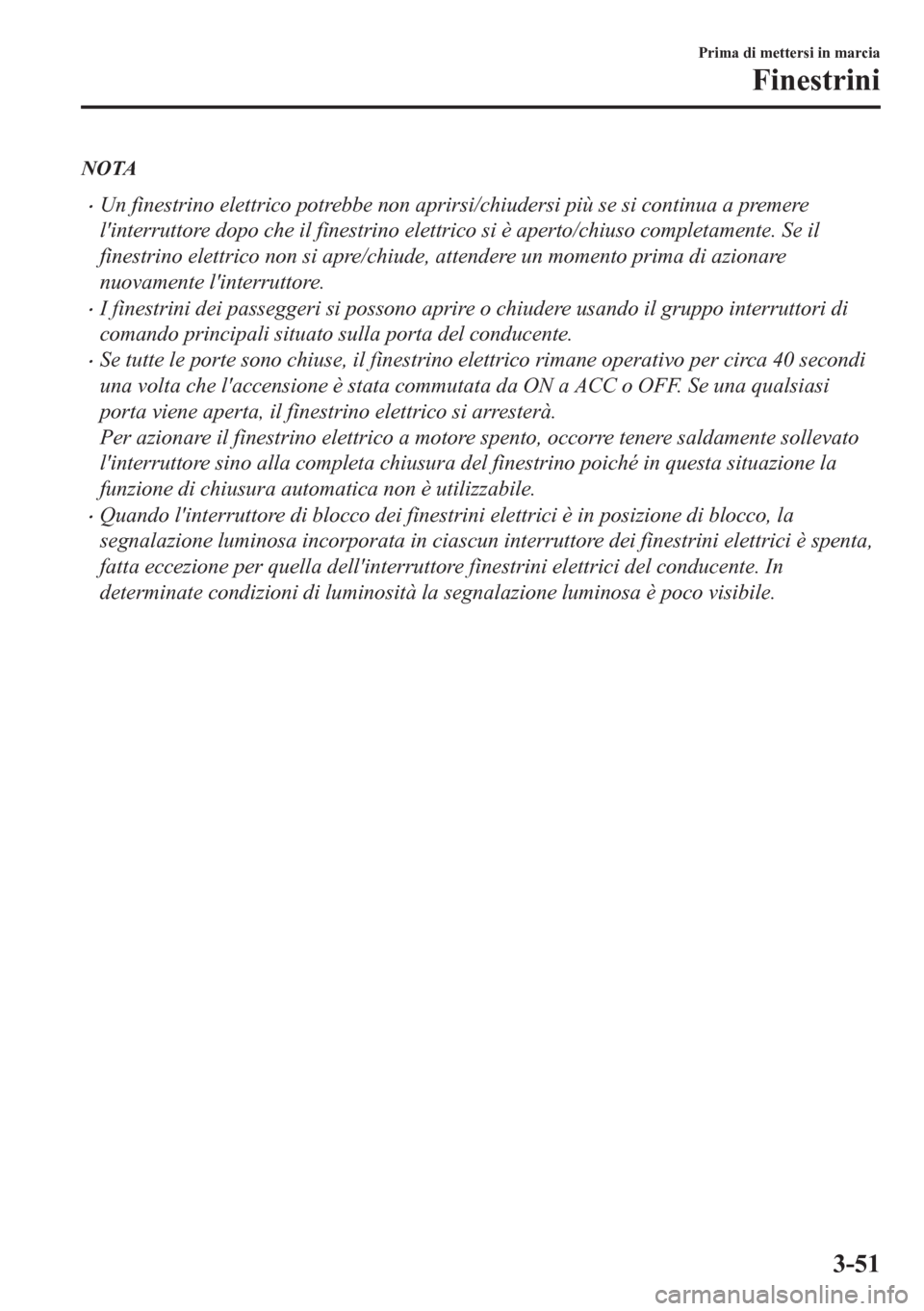

NOTA
•Un finestrino elettrico potrebbe non aprirsi/chiudersi più se si continua a premere
l'interruttore dopo che il finestrino elettrico si è aperto/chiuso completamente. Se il
finestrino elettrico non si apre/chiude, attendere un momento prima di azionare
nuovamente l'interruttore.
•I finestrini dei passeggeri si possono aprire o chiudere usando il gruppo interruttori di
comando principali situato sulla porta del conducente.
•Se tutte le porte sono chiuse, il finestrino elettrico rimane operativo per circa 40 secondi
una volta che l'accensione è stata commutata da ON a ACC o OFF. Se una qualsiasi
porta viene aperta, il finestrino elettrico si arresterà.
Per azionare il finestrino elettrico a motore spento, occorre tenere saldamente sollevato
l'interruttore sino alla completa chiusura del finestrino poiché in questa situazione la
funzione di chiusura automatica non è utilizzabile.
•Quando l'interruttore di blocco dei finestrini elettrici è in posizione di blocco, la
segnalazione luminosa incorporata in ciascun interruttore dei finestrini elettrici è spenta,
fatta eccezione per quella dell'interruttore finestrini elettrici del conducente. In
determinate condizioni di luminosità la segnalazione luminosa è poco visibile.
Prima di mettersi in marcia
Finestrini
3-51

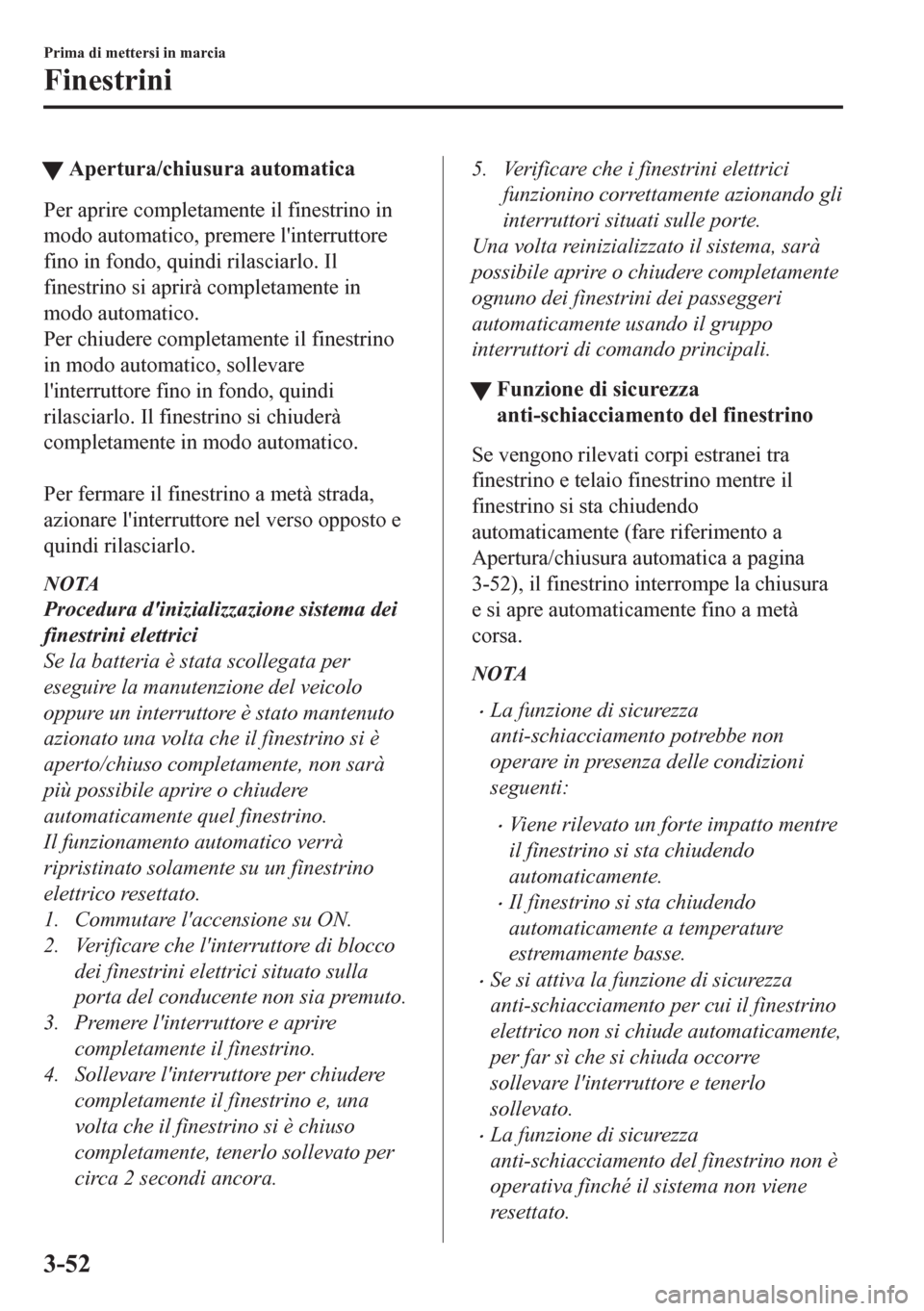

tApertura/chiusura automatica
Per aprire completamente il finestrino in
modo automatico, premere l'interruttore
fino in fondo, quindi rilasciarlo. Il
finestrino si aprirà completamente in
modo automatico.
Per chiudere completamente il finestrino
in modo automatico, sollevare
l'interruttore fino in fondo, quindi
rilasciarlo. Il finestrino si chiuderà
completamente in modo automatico.

Per fermare il finestrino a metà strada,
azionare l'interruttore nel verso opposto e
quindi rilasciarlo.
NOTA
Procedura d'inizializzazione sistema dei
finestrini elettrici
Se la batteria è stata scollegata per
eseguire la manutenzione del veicolo
oppure un interruttore è stato mantenuto
azionato una volta che il finestrino si è
aperto/chiuso completamente, non sarà
più possibile aprire o chiudere
automaticamente quel finestrino.
Il funzionamento automatico verrà
ripristinato solamente su un finestrino
elettrico resettato.
1. Commutare l'accensione su ON.
2. Verificare che l'interruttore di blocco
dei finestrini elettrici situato sulla
porta del conducente non sia premuto.
3. Premere l'interruttore e aprire
completamente il finestrino.
4. Sollevare l'interruttore per chiudere
completamente il finestrino e, una
volta che il finestrino si è chiuso
completamente, tenerlo sollevato per
circa 2 secondi ancora.
5. Verificare che i finestrini elettrici
funzionino correttamente azionando gli
interruttori situati sulle porte.
Una volta reinizializzato il sistema, sarà
possibile aprire o chiudere completamente
ognuno dei finestrini dei passeggeri
automaticamente usando il gruppo
interruttori di comando principali.
tFunzione di sicurezza
anti-schiacciamento del finestrino
Se vengono rilevati corpi estranei tra
finestrino e telaio finestrino mentre il
finestrino si sta chiudendo
automaticamente (fare riferimento a
Apertura/chiusura automatica a pagina
3-52), il finestrino interrompe la chiusura
e si apre automaticamente fino a metà
corsa.
NOTA
•La funzione di sicurezza
anti-schiacciamento potrebbe non
operare in presenza delle condizioni
seguenti:
•Viene rilevato un forte impatto mentre
il finestrino si sta chiudendo
automaticamente.
•Il finestrino si sta chiudendo
automaticamente a temperature
estremamente basse.
•Se si attiva la funzione di sicurezza
anti-schiacciamento per cui il finestrino
elettrico non si chiude automaticamente,
per far sì che si chiuda occorre
sollevare l'interruttore e tenerlo
sollevato.
•La funzione di sicurezza
anti-schiacciamento del finestrino non è
operativa finché il sistema non viene
resettato.
Prima di mettersi in marcia
Finestrini
3-52

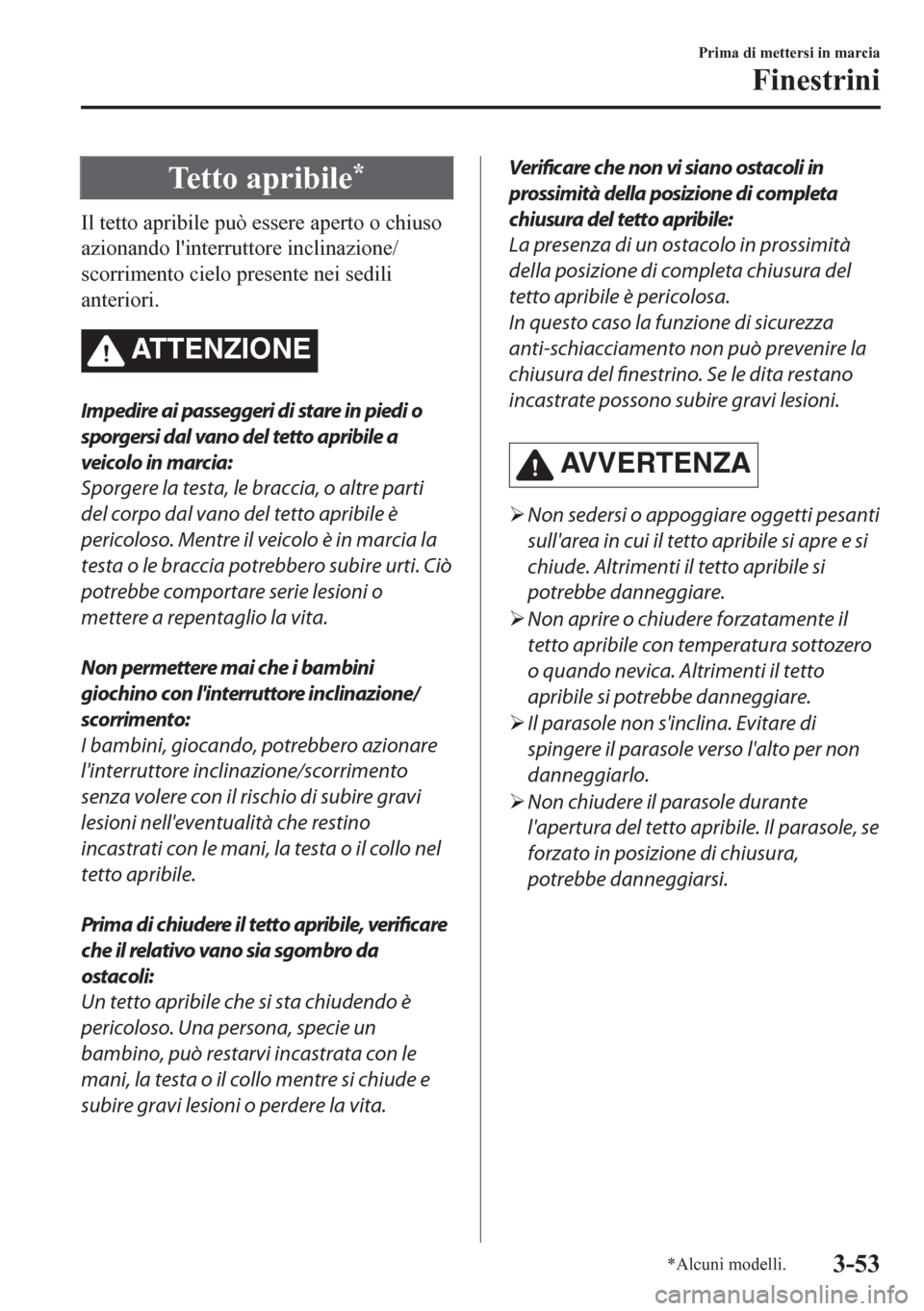

Tetto apribile*
Il tetto apribile può essere aperto o chiuso
azionando l'interruttore inclinazione/
scorrimento cielo presente nei sedili
anteriori.
ATTENZIONE
Impedire ai passeggeri di stare in piedi o
sporgersi dal vano del tetto apribile a
veicolo in marcia:
Sporgere la testa, le braccia, o altre parti
del corpo dal vano del tetto apribile è
pericoloso. Mentre il veicolo è in marcia la
testa o le braccia potrebbero subire urti. Ciò
potrebbe comportare serie lesioni o
mettere a repentaglio la vita.
Non permettere mai che i bambini
giochino con l'interruttore inclinazione/
scorrimento:
I bambini, giocando, potrebbero azionare
l'interruttore inclinazione/scorrimento
senza volere con il rischio di subire gravi
lesioni nell'eventualità che restino
incastrati con le mani, la testa o il collo nel
tetto apribile.
Prima di chiudere il tetto apribile, verificare
che il relativo vano sia sgombro da
ostacoli:
Un tetto apribile che si sta chiudendo è
pericoloso. Una persona, specie un
bambino, può restarvi incastrata con le
mani, la testa o il collo mentre si chiude e
subire gravi lesioni o perdere la vita.
Verificare che non vi siano ostacoli in
prossimità della posizione di completa
chiusura del tetto apribile:
La presenza di un ostacolo in prossimità
della posizione di completa chiusura del
tetto apribile è pericolosa.
In questo caso la funzione di sicurezza
anti-schiacciamento non può prevenire la
chiusura del finestrino. Se le dita restano
incastrate possono subire gravi lesioni.
AV V E R T E N Z A
¾Non sedersi o appoggiare oggetti pesanti
sull'area in cui il tetto apribile si apre e si
chiude. Altrimenti il tetto apribile si
potrebbe danneggiare.
¾Non aprire o chiudere forzatamente il
tetto apribile con temperatura sottozero
o quando nevica. Altrimenti il tetto
apribile si potrebbe danneggiare.
¾Il parasole non s'inclina. Evitare di
spingere il parasole verso l'alto per non
danneggiarlo.
¾Non chiudere il parasole durante
l'apertura del tetto apribile. Il parasole, se
forzato in posizione di chiusura,
potrebbe danneggiarsi.
Prima di mettersi in marcia
Finestrini
*Alcuni modelli.3-53

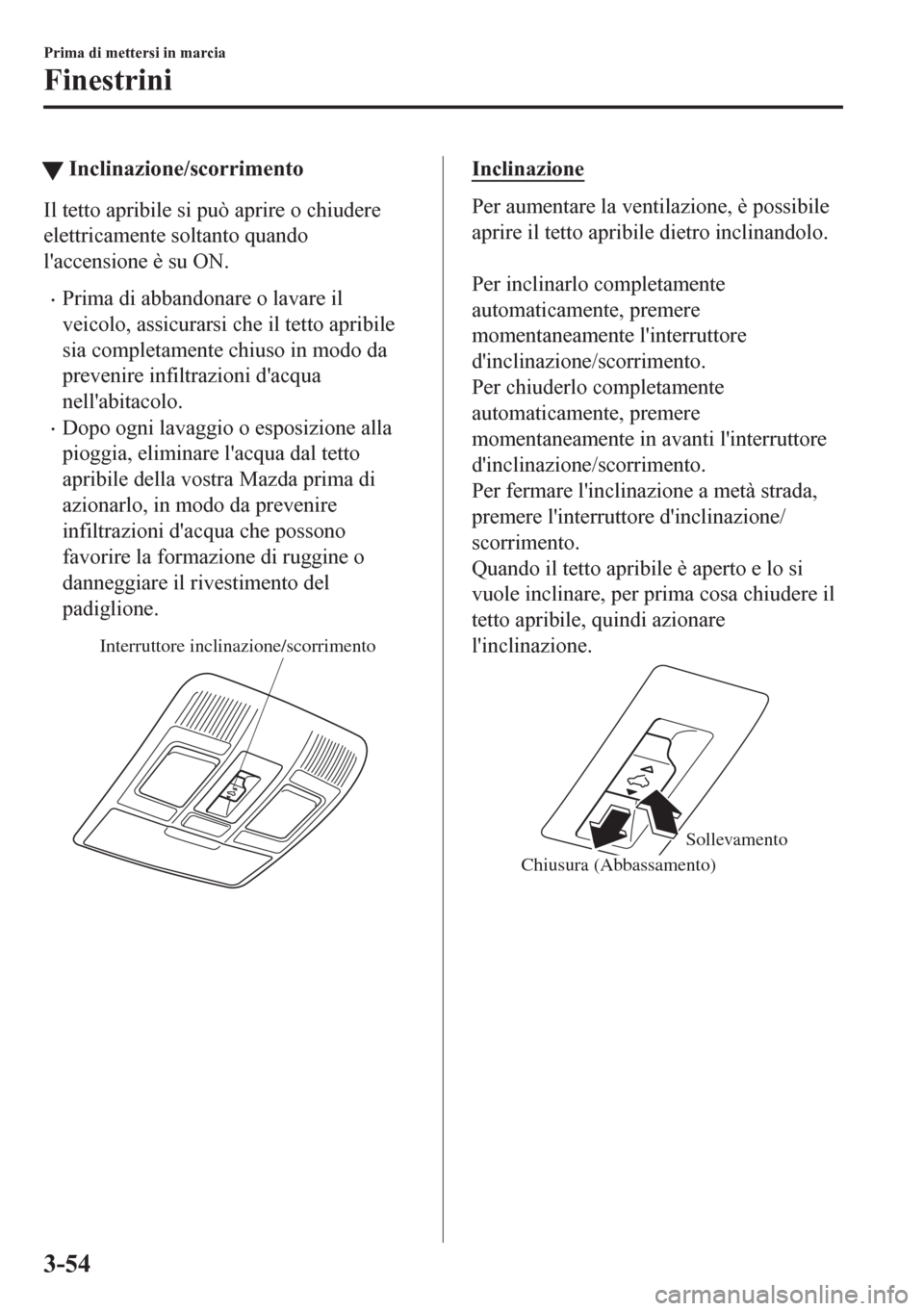

tInclinazione/scorrimento
Il tetto apribile si può aprire o chiudere
elettricamente soltanto quando
l'accensione è su ON.
•Prima di abbandonare o lavare il
veicolo, assicurarsi che il tetto apribile
sia completamente chiuso in modo da
prevenire infiltrazioni d'acqua
nell'abitacolo.
•Dopo ogni lavaggio o esposizione alla
pioggia, eliminare l'acqua dal tetto
apribile della vostra Mazda prima di
azionarlo, in modo da prevenire
infiltrazioni d'acqua che possono
favorire la formazione di ruggine o
danneggiare il rivestimento del
padiglione.
Interruttore inclinazione/scorrimento
Inclinazione
Per aumentare la ventilazione, è possibile
aprire il tetto apribile dietro inclinandolo.

Per inclinarlo completamente
automaticamente, premere
momentaneamente l'interruttore
d'inclinazione/scorrimento.
Per chiuderlo completamente
automaticamente, premere
momentaneamente in avanti l'interruttore
d'inclinazione/scorrimento.
Per fermare l'inclinazione a metà strada,
premere l'interruttore d'inclinazione/
scorrimento.
Quando il tetto apribile è aperto e lo si
vuole inclinare, per prima cosa chiudere il
tetto apribile, quindi azionare
l'inclinazione.
Chiusura (Abbassamento) Sollevamento
Prima di mettersi in marcia
Finestrini
3-54

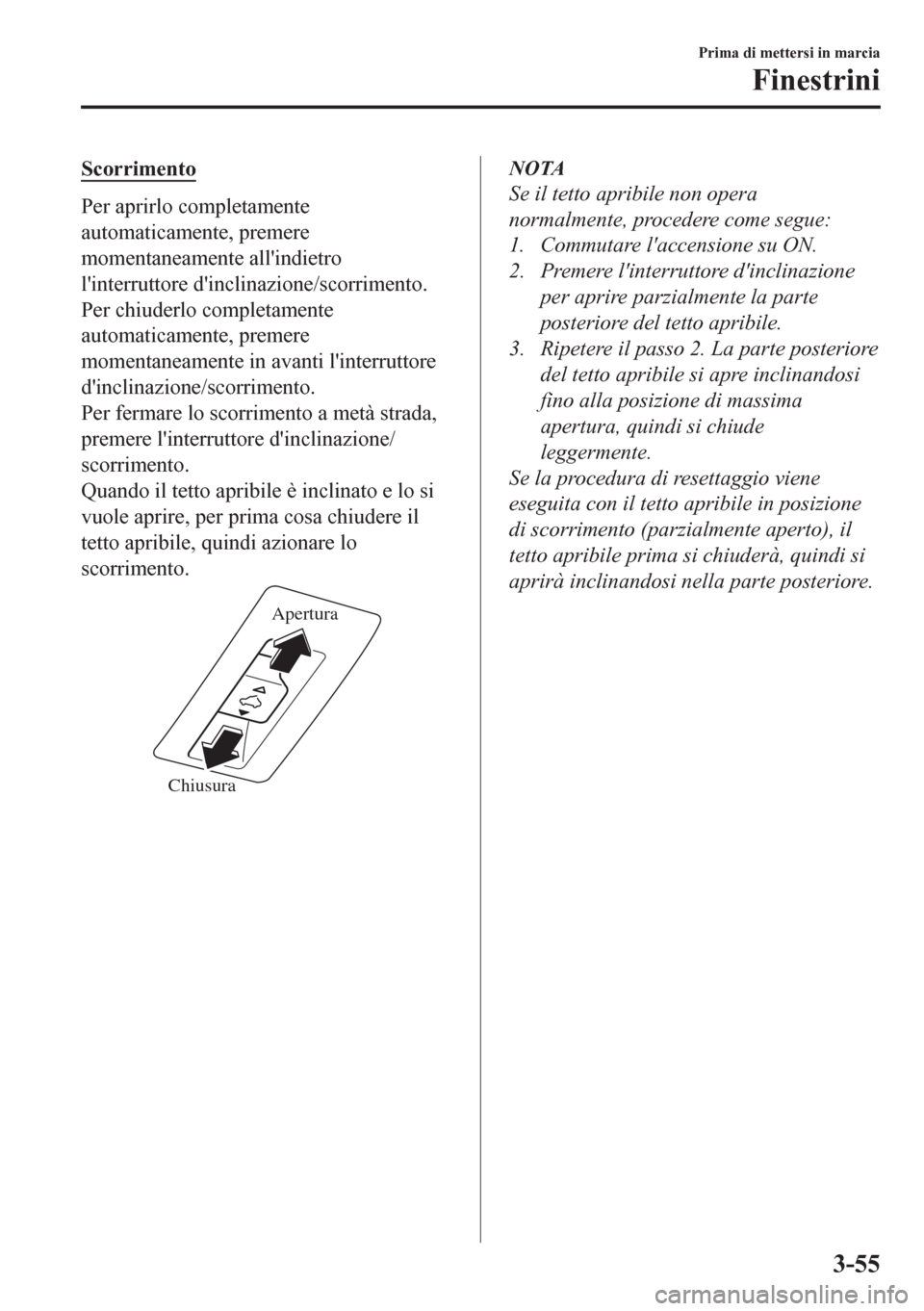

Scorrimento
Per aprirlo completamente
automaticamente, premere
momentaneamente all'indietro
l'interruttore d'inclinazione/scorrimento.
Per chiuderlo completamente
automaticamente, premere
momentaneamente in avanti l'interruttore
d'inclinazione/scorrimento.
Per fermare lo scorrimento a metà strada,
premere l'interruttore d'inclinazione/
scorrimento.
Quando il tetto apribile è inclinato e lo si
vuole aprire, per prima cosa chiudere il
tetto apribile, quindi azionare lo
scorrimento.
ChiusuraApertura
NOTA
Se il tetto apribile non opera
normalmente, procedere come segue:
1. Commutare l'accensione su ON.
2. Premere l'interruttore d'inclinazione
per aprire parzialmente la parte
posteriore del tetto apribile.
3. Ripetere il passo 2. La parte posteriore
del tetto apribile si apre inclinandosi
fino alla posizione di massima
apertura, quindi si chiude
leggermente.
Se la procedura di resettaggio viene
eseguita con il tetto apribile in posizione
di scorrimento (parzialmente aperto), il
tetto apribile prima si chiuderà, quindi si
aprirà inclinandosi nella parte posteriore.
Prima di mettersi in marcia
Finestrini
3-55

tFunzione di sicurezza
anti-schiacciamento del tetto
apribile
Se il tetto apribile incontra ostacoli mentre
si sta chiudendo, come ad esempio le mani
o la testa di una persona o un oggetto
qualunque, prima si arresta e poi si muove
in direzione di apertura.
NOTA
•La funzione di sicurezza
anti-schiacciamento potrebbe non
operare in presenza delle condizioni
seguenti:
•Viene rilevato un forte impatto mentre
il tetto apribile si sta chiudendo
automaticamente.
•Il tetto apribile si sta chiudendo
automaticamente a temperature
estremamente basse.
•Se si attiva la funzione di sicurezza
anti-schiacciamento per cui il tetto
apribile non si chiude automaticamente,
per far sì che si chiuda occorre premere
l'interruttore inclinazione/scorrimento.
•La funzione di sicurezza
anti-schiacciamento del tetto apribile
non è operativa finché il sistema non
viene resettato.
tParasole
Il parasole si può aprire e chiudere
manualmente.

Il parasole si apre contemporaneamente al
tetto apribile, ma deve essere chiuso
manualmente.
Parasole
Prima di mettersi in marcia
Finestrini
3-56

Modifiche ed aggiunte
Mazda non può garantire che i sistemi
immobilizzatore e antifurto funzionino se
vi si apportano modifiche o aggiunte.
AVVERTENZA
Per evitare il rischio di danneggiare il
veicolo, non apportare modifiche e non
aggiungere altri dispositivi né ai sistemi
immobilizzatore e antifurto né al veicolo.
Sistema immobilizzatore
Il sistema immobilizzatore permette di
avviare il motore solo se si usa una chiave
che lui riconosce.

Se qualcuno tenta di avviare il motore
usando una chiave che il sistema non
riconosce, il motore non va in moto,
scoraggiando così il tentativo di furto del
veicolo.
Se ci sono problemi con il sistema
immobilizzatore o con la chiave,
consultare un Riparatore Autorizzato
Mazda.
AV V E R T E N Z A
¾Qualunque variazione o modifica non
espressamente approvata dall'ente di
competenza può comportare la revoca
dell'autorizzazione all'uso
dell'apparecchio da parte dell'utente.
¾Per impedire che la chiave si danneggi,
non:
¾Far cadere la chiave.
¾Bagnare la chiave.
¾Esporre la chiave a campi magnetici.
¾Esporre la chiave a temperature
elevate, per esempio lasciandola sul
cruscotto o sul cofano quando batte il
sole.
¾Se il motore non va in moto usando la
chiave corretta e l'indicatore luminoso di
veicolo protetto resta acceso o
lampeggia, significa che il sistema è
malfunzionante. Rivolgersi ad un
Riparatore Autorizzato Mazda.
Prima di mettersi in marcia
Sistema di protezione
3-57

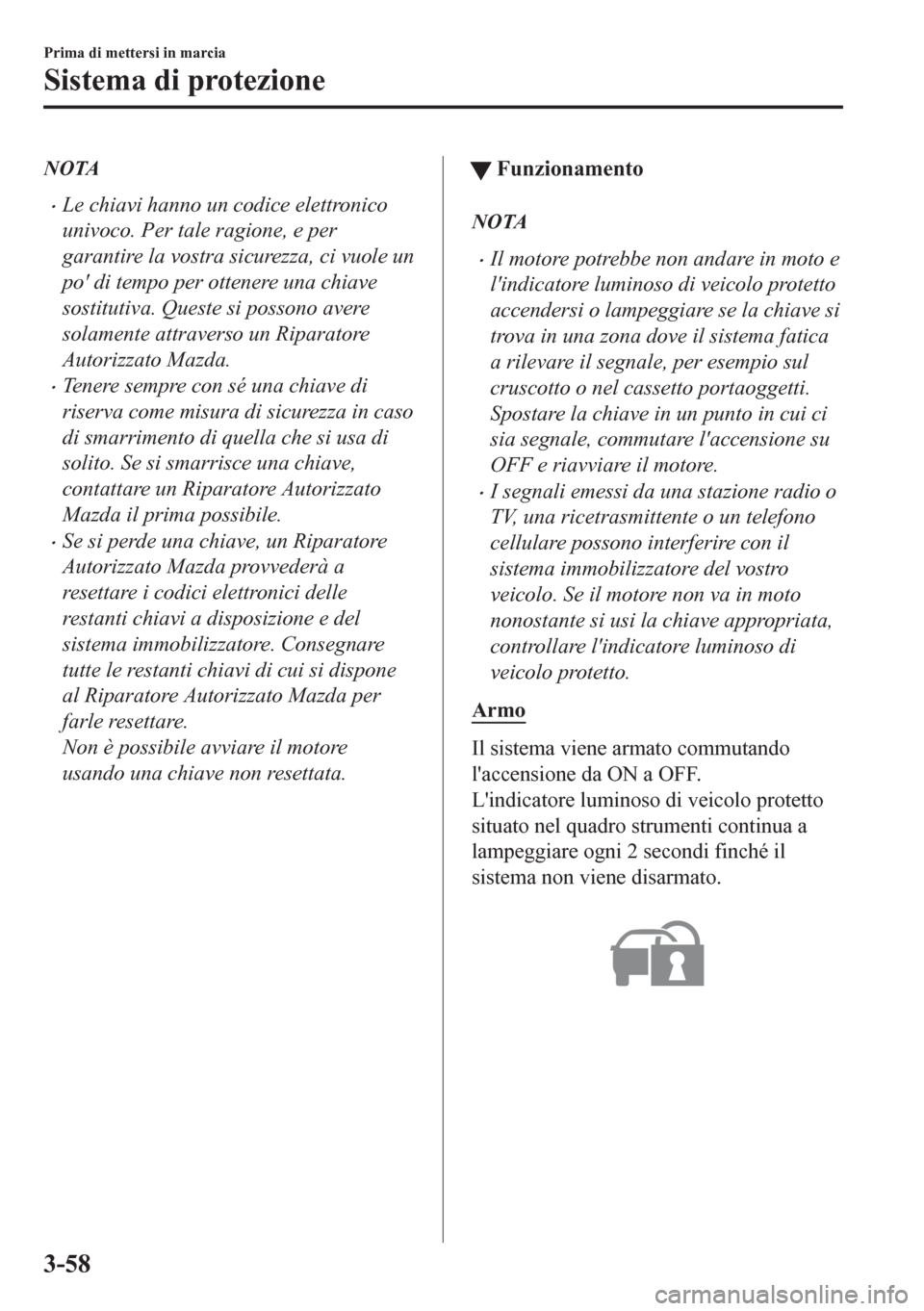

NOTA
•Le chiavi hanno un codice elettronico
univoco. Per tale ragione, e per
garantire la vostra sicurezza, ci vuole un
po' di tempo per ottenere una chiave
sostitutiva. Queste si possono avere
solamente attraverso un Riparatore
Autorizzato Mazda.
•Tenere sempre con sé una chiave di
riserva come misura di sicurezza in caso
di smarrimento di quella che si usa di
solito. Se si smarrisce una chiave,
contattare un Riparatore Autorizzato
Mazda il prima possibile.
•Se si perde una chiave, un Riparatore
Autorizzato Mazda provvederà a
resettare i codici elettronici delle
restanti chiavi a disposizione e del
sistema immobilizzatore. Consegnare
tutte le restanti chiavi di cui si dispone
al Riparatore Autorizzato Mazda per
farle resettare.
Non è possibile avviare il motore
usando una chiave non resettata.
tFunzionamento
NOTA
•Il motore potrebbe non andare in moto e
l'indicatore luminoso di veicolo protetto
accendersi o lampeggiare se la chiave si
trova in una zona dove il sistema fatica
a rilevare il segnale, per esempio sul
cruscotto o nel cassetto portaoggetti.
Spostare la chiave in un punto in cui ci
sia segnale, commutare l'accensione su
OFF e riavviare il motore.
•I segnali emessi da una stazione radio o
TV, una ricetrasmittente o un telefono
cellulare possono interferire con il
sistema immobilizzatore del vostro
veicolo. Se il motore non va in moto
nonostante si usi la chiave appropriata,
controllare l'indicatore luminoso di
veicolo protetto.
Armo
Il sistema viene armato commutando
l'accensione da ON a OFF.
L'indicatore luminoso di veicolo protetto
situato nel quadro strumenti continua a
lampeggiare ogni 2 secondi finché il
sistema non viene disarmato.

Prima di mettersi in marcia
Sistema di protezione
3-58

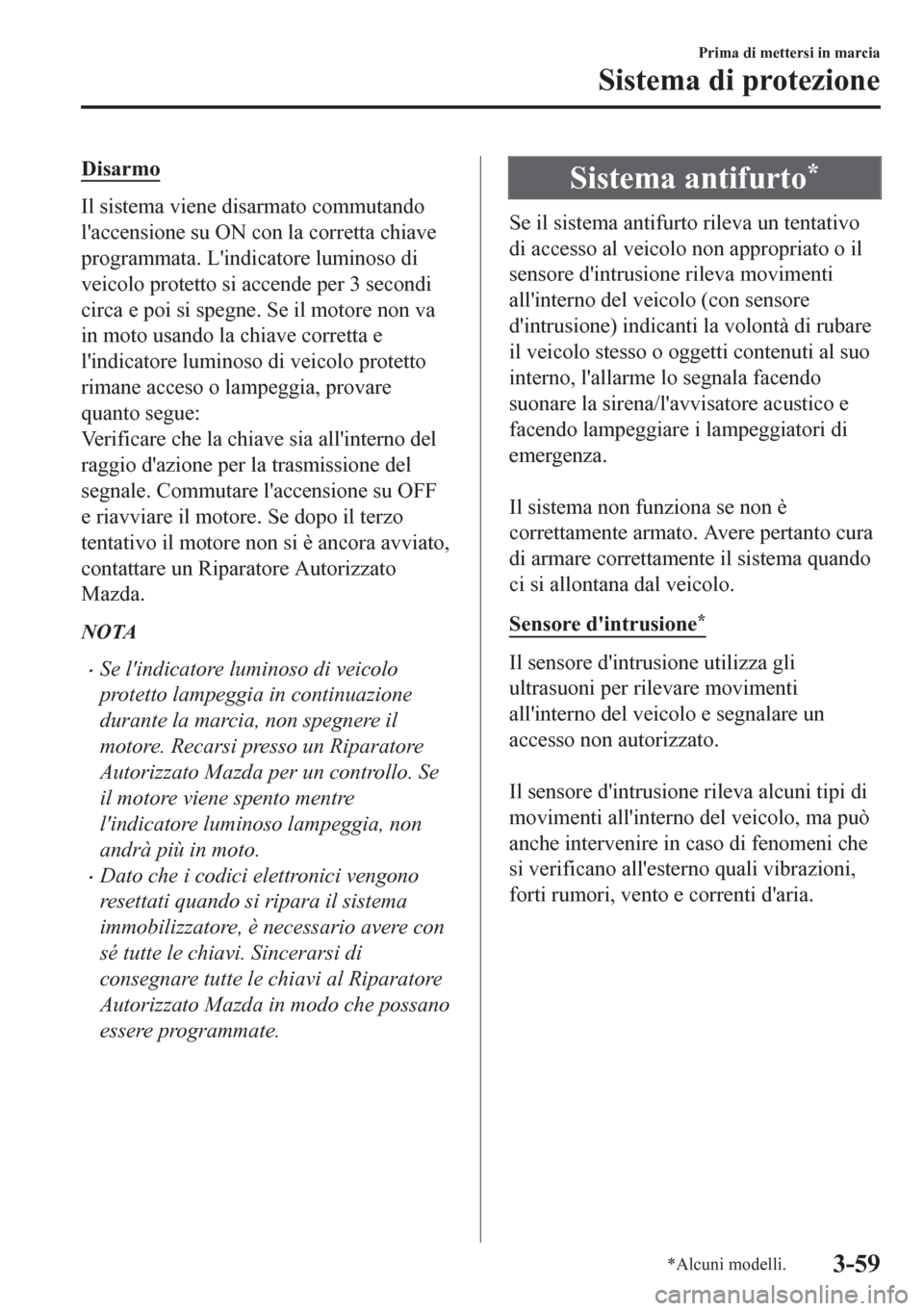

Disarmo
Il sistema viene disarmato commutando
l'accensione su ON con la corretta chiave
programmata. L'indicatore luminoso di
veicolo protetto si accende per 3 secondi
circa e poi si spegne. Se il motore non va
in moto usando la chiave corretta e
l'indicatore luminoso di veicolo protetto
rimane acceso o lampeggia, provare
quanto segue:
Verificare che la chiave sia all'interno del
raggio d'azione per la trasmissione del
segnale. Commutare l'accensione su OFF
e riavviare il motore. Se dopo il terzo
tentativo il motore non si è ancora avviato,
contattare un Riparatore Autorizzato
Mazda.
NOTA
•Se l'indicatore luminoso di veicolo
protetto lampeggia in continuazione
durante la marcia, non spegnere il
motore. Recarsi presso un Riparatore
Autorizzato Mazda per un controllo. Se
il motore viene spento mentre
l'indicatore luminoso lampeggia, non
andrà più in moto.
•Dato che i codici elettronici vengono
resettati quando si ripara il sistema
immobilizzatore, è necessario avere con
sé tutte le chiavi. Sincerarsi di
consegnare tutte le chiavi al Riparatore
Autorizzato Mazda in modo che possano
essere programmate.
Sistema antifurto*
Se il sistema antifurto rileva un tentativo
di accesso al veicolo non appropriato o il
sensore d'intrusione rileva movimenti
all'interno del veicolo (con sensore
d'intrusione) indicanti la volontà di rubare
il veicolo stesso o oggetti contenuti al suo
interno, l'allarme lo segnala facendo
suonare la sirena/l'avvisatore acustico e
facendo lampeggiare i lampeggiatori di
emergenza.

Il sistema non funziona se non è
correttamente armato. Avere pertanto cura
di armare correttamente il sistema quando
ci si allontana dal veicolo.
Sensore d'intrusione
*
Il sensore d'intrusione utilizza gli
ultrasuoni per rilevare movimenti
all'interno del veicolo e segnalare un
accesso non autorizzato.

Il sensore d'intrusione rileva alcuni tipi di
movimenti all'interno del veicolo, ma può
anche intervenire in caso di fenomeni che
si verificano all'esterno quali vibrazioni,
forti rumori, vento e correnti d'aria.
Prima di mettersi in marcia
Sistema di protezione
*Alcuni modelli.3-59

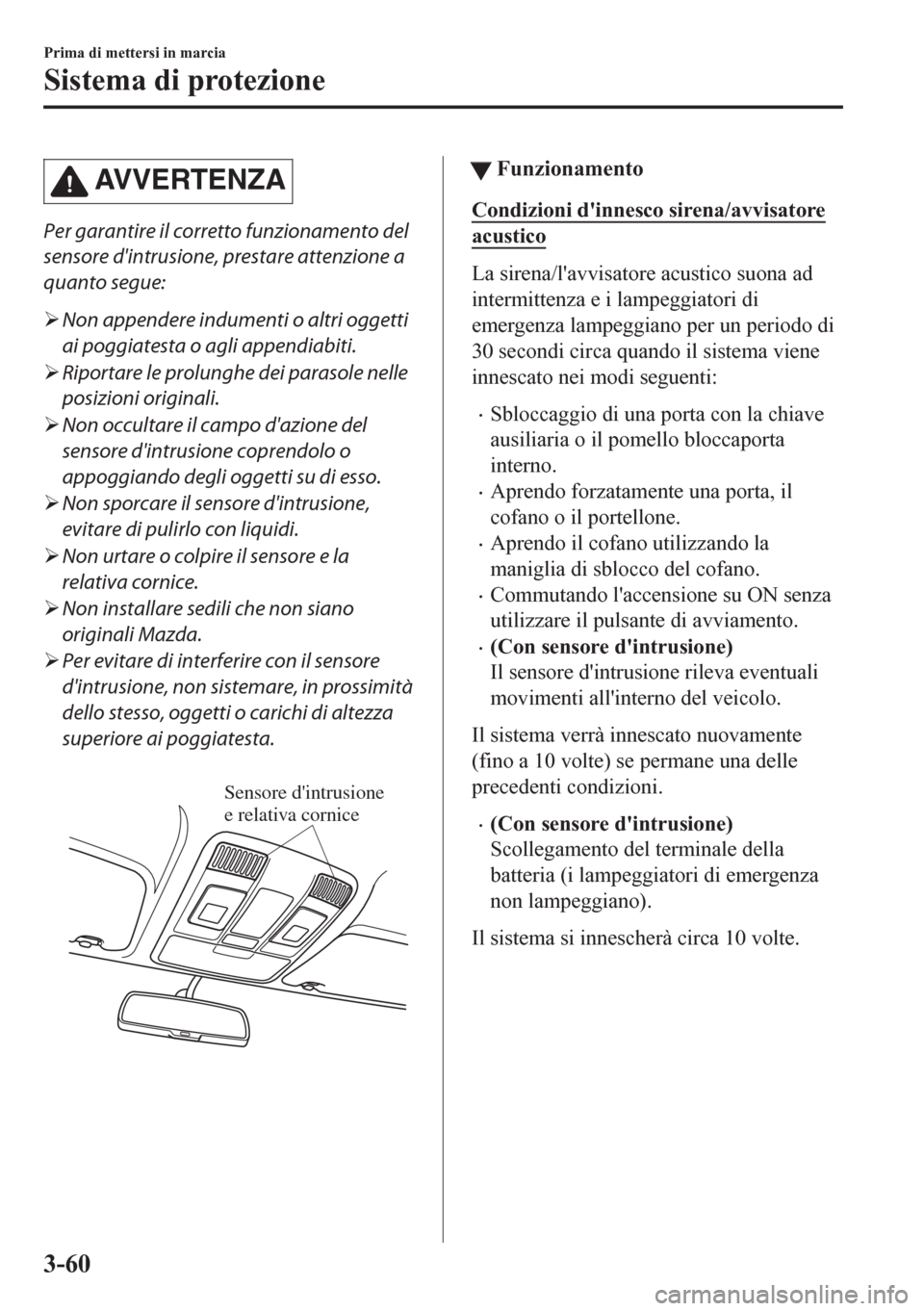

AVVERTENZA
Per garantire il corretto funzionamento del
sensore d'intrusione, prestare attenzione a
quanto segue:
¾Non appendere indumenti o altri oggetti
ai poggiatesta o agli appendiabiti.
¾Riportare le prolunghe dei parasole nelle
posizioni originali.
¾Non occultare il campo d'azione del
sensore d'intrusione coprendolo o
appoggiando degli oggetti su di esso.
¾Non sporcare il sensore d'intrusione,
evitare di pulirlo con liquidi.
¾Non urtare o colpire il sensore e la
relativa cornice.
¾Non installare sedili che non siano
originali Mazda.
¾Per evitare di interferire con il sensore
d'intrusione, non sistemare, in prossimità
dello stesso, oggetti o carichi di altezza
superiore ai poggiatesta.

Sensore d'intrusione
e relativa cornice
ttFunzionamento
Condizioni d'innesco sirena/avvisatore
acustico
La sirena/l'avvisatore acustico suona ad
intermittenza e i lampeggiatori di
emergenza lampeggiano per un periodo di
30 secondi circa quando il sistema viene
innescato nei modi seguenti:
•Sbloccaggio di una porta con la chiave
ausiliaria o il pomello bloccaporta
interno.
•Aprendo forzatamente una porta, il
cofano o il portellone.
•Aprendo il cofano utilizzando la
maniglia di sblocco del cofano.
•Commutando l'accensione su ON senza
utilizzare il pulsante di avviamento.
•(Con sensore d'intrusione)
Il sensore d'intrusione rileva eventuali
movimenti all'interno del veicolo.
Il sistema verrà innescato nuovamente
(fino a 10 volte) se permane una delle
precedenti condizioni.
•(Con sensore d'intrusione)
Scollegamento del terminale della
batteria (i lampeggiatori di emergenza
non lampeggiano).
Il sistema si innescherà circa 10 volte.
Prima di mettersi in marcia
Sistema di protezione
3-60
