MAZDA MODEL CX-5 2018 Manuale del proprietario (in Italian)

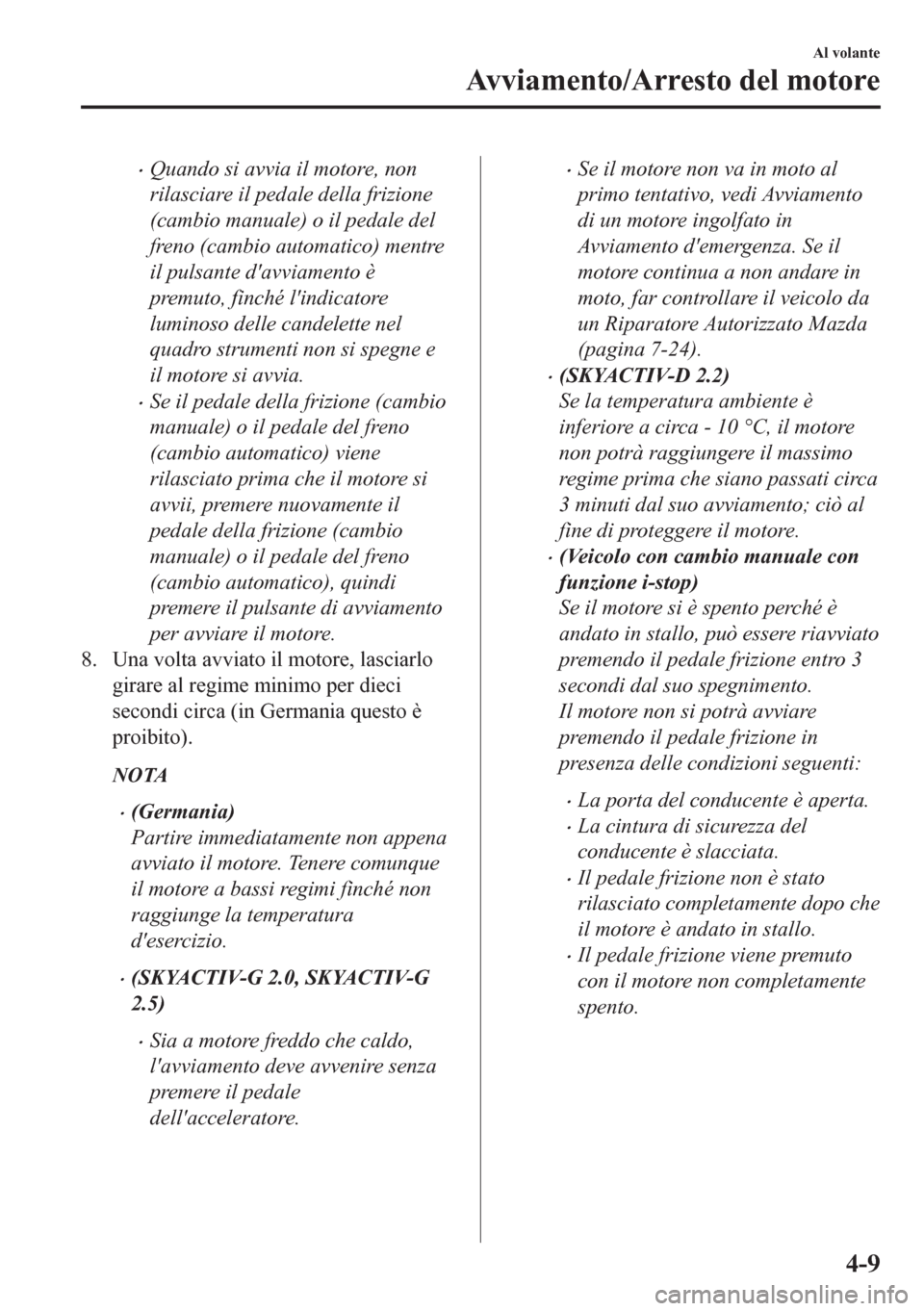

•Quando si avvia il motore, non
rilasciare il pedale della frizione
(cambio manuale) o il pedale del
freno (cambio automatico) mentre
il pulsante d'avviamento è
premuto, finché l'indicatore
luminoso delle candelette nel
quadro strumenti non si spegne e
il motore si avvia.
•Se il pedale della frizione (cambio
manuale) o il pedale del freno
(cambio automatico) viene
rilasciato prima che il motore si
avvii, premere nuovamente il
pedale della frizione (cambio
manuale) o il pedale del freno
(cambio automatico), quindi
premere il pulsante di avviamento
per avviare il motore.
8. Una volta avviato il motore, lasciarlo
girare al regime minimo per dieci
secondi circa (in Germania questo è
proibito).
NOTA
•(Germania)
Partire immediatamente non appena
avviato il motore. Tenere comunque
il motore a bassi regimi finché non
raggiunge la temperatura
d'esercizio.
•(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
•Sia a motore freddo che caldo,
l'avviamento deve avvenire senza
premere il pedale
dell'acceleratore.
•Se il motore non va in moto al
primo tentativo, vedi Avviamento
di un motore ingolfato in
Avviamento d'emergenza. Se il
motore continua a non andare in
moto, far controllare il veicolo da
un Riparatore Autorizzato Mazda
(pagina 7-24).
•(SKYACTIV-D 2.2)
Se la temperatura ambiente è
inferiore a circa - 10 °C, il motore
non potrà raggiungere il massimo
regime prima che siano passati circa
3 minuti dal suo avviamento; ciò al
fine di proteggere il motore.
•(Veicolo con cambio manuale con
funzione i-stop)
Se il motore si è spento perché è
andato in stallo, può essere riavviato
premendo il pedale frizione entro 3
secondi dal suo spegnimento.
Il motore non si potrà avviare
premendo il pedale frizione in
presenza delle condizioni seguenti:
•La porta del conducente è aperta.
•La cintura di sicurezza del
conducente è slacciata.
•Il pedale frizione non è stato
rilasciato completamente dopo che
il motore è andato in stallo.
•Il pedale frizione viene premuto
con il motore non completamente
spento.
Al volante
Avviamento/Arresto del motore
4-9

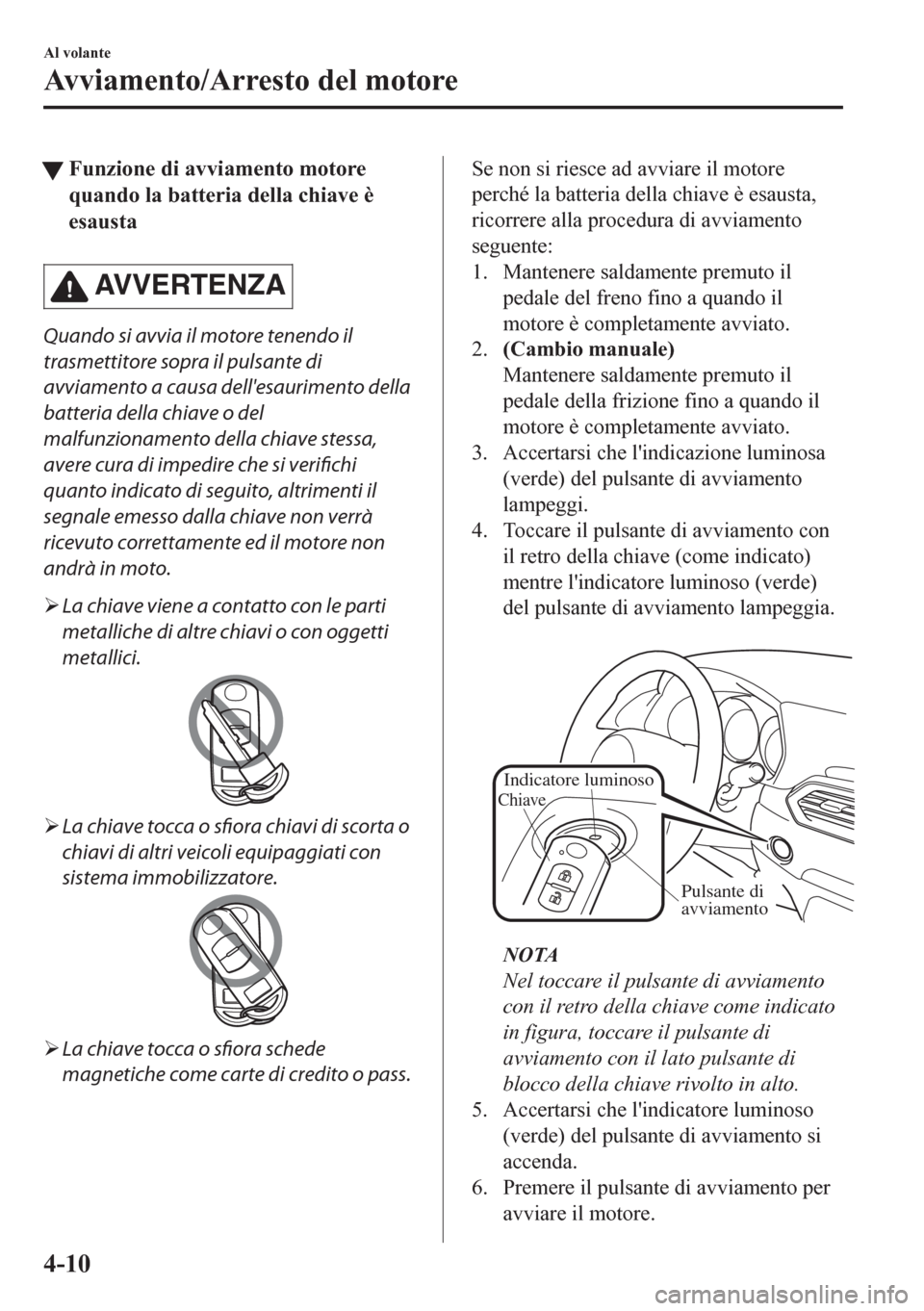

tFunzione di avviamento motore
quando la batteria della chiave è
esausta
AVVERTENZA
Quando si avvia il motore tenendo il
trasmettitore sopra il pulsante di
avviamento a causa dell'esaurimento della
batteria della chiave o del
malfunzionamento della chiave stessa,
avere cura di impedire che si verifichi
quanto indicato di seguito, altrimenti il
segnale emesso dalla chiave non verrà
ricevuto correttamente ed il motore non
andrà in moto.
¾La chiave viene a contatto con le parti
metalliche di altre chiavi o con oggetti
metallici.
¾La chiave tocca o sfiora chiavi di scorta o
chiavi di altri veicoli equipaggiati con
sistema immobilizzatore.
¾La chiave tocca o sfiora schede
magnetiche come carte di credito o pass.
Se non si riesce ad avviare il motore
perché la batteria della chiave è esausta,
ricorrere alla procedura di avviamento
seguente:
1. Mantenere saldamente premuto il
pedale del freno fino a quando il
motore è completamente avviato.
2.(Cambio manuale)
Mantenere saldamente premuto il
pedale della frizione fino a quando il
motore è completamente avviato.
3. Accertarsi che l'indicazione luminosa
(verde) del pulsante di avviamento
lampeggi.
4. Toccare il pulsante di avviamento con
il retro della chiave (come indicato)
mentre l'indicatore luminoso (verde)
del pulsante di avviamento lampeggia.

Pulsante di
avviamento
Indicatore luminosoChiave
NOTA
Nel toccare il pulsante di avviamento
con il retro della chiave come indicato
in figura, toccare il pulsante di
avviamento con il lato pulsante di
blocco della chiave rivolto in alto.
5. Accertarsi che l'indicatore luminoso
(verde) del pulsante di avviamento si
accenda.
6. Premere il pulsante di avviamento per
avviare il motore.
Al volante
Avviamento/Arresto del motore
4-10

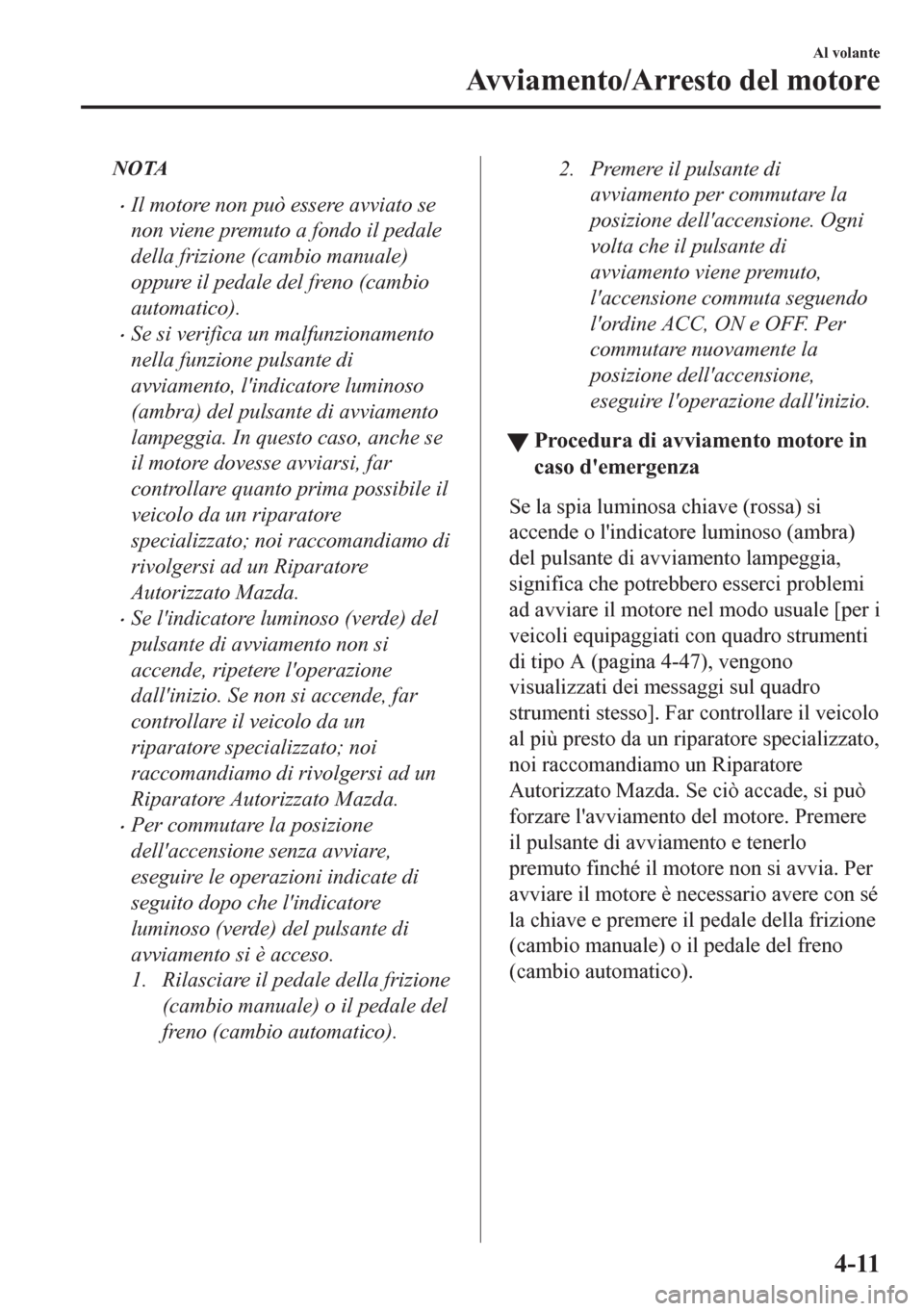

NOTA
•Il motore non può essere avviato se
non viene premuto a fondo il pedale
della frizione (cambio manuale)
oppure il pedale del freno (cambio
automatico).
•Se si verifica un malfunzionamento
nella funzione pulsante di
avviamento, l'indicatore luminoso
(ambra) del pulsante di avviamento
lampeggia. In questo caso, anche se
il motore dovesse avviarsi, far
controllare quanto prima possibile il
veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda.
•Se l'indicatore luminoso (verde) del
pulsante di avviamento non si
accende, ripetere l'operazione
dall'inizio. Se non si accende, far
controllare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•Per commutare la posizione
dell'accensione senza avviare,
eseguire le operazioni indicate di
seguito dopo che l'indicatore
luminoso (verde) del pulsante di
avviamento si è acceso.
1. Rilasciare il pedale della frizione
(cambio manuale) o il pedale del
freno (cambio automatico).
2. Premere il pulsante di
avviamento per commutare la
posizione dell'accensione. Ogni
volta che il pulsante di
avviamento viene premuto,
l'accensione commuta seguendo
l'ordine ACC, ON e OFF. Per
commutare nuovamente la
posizione dell'accensione,
eseguire l'operazione dall'inizio.
tProcedura di avviamento motore in
caso d'emergenza
Se la spia luminosa chiave (rossa) si
accende o l'indicatore luminoso (ambra)
del pulsante di avviamento lampeggia,
significa che potrebbero esserci problemi
ad avviare il motore nel modo usuale [per i
veicoli equipaggiati con quadro strumenti
di tipo A (pagina 4-47), vengono
visualizzati dei messaggi sul quadro
strumenti stesso]. Far controllare il veicolo
al più presto da un riparatore specializzato,
noi raccomandiamo un Riparatore
Autorizzato Mazda. Se ciò accade, si può
forzare l'avviamento del motore. Premere
il pulsante di avviamento e tenerlo
premuto finché il motore non si avvia. Per
avviare il motore è necessario avere con sé
la chiave e premere il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico).
Al volante
Avviamento/Arresto del motore
4-11

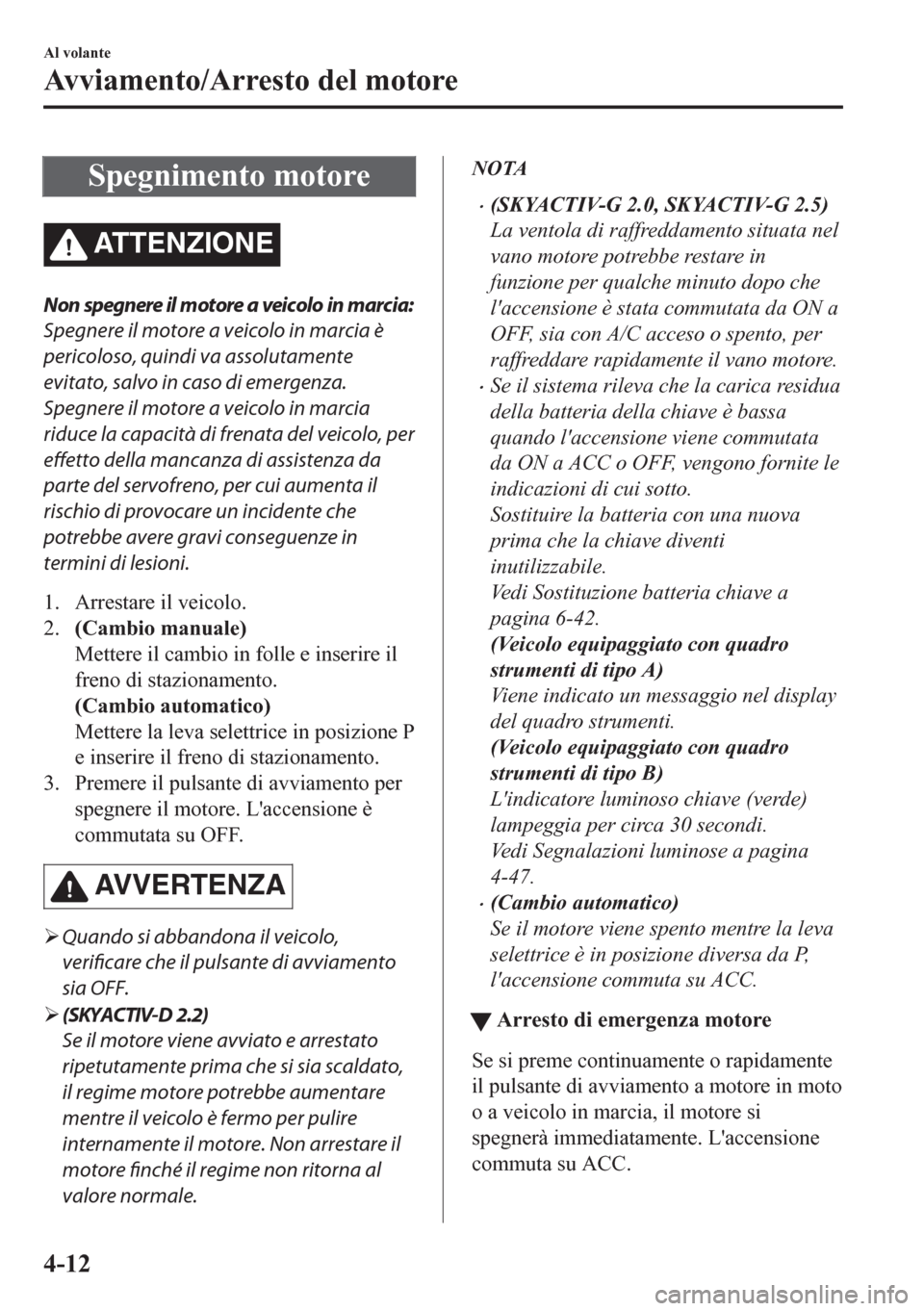

Spegnimento motore
ATTENZIONE
Non spegnere il motore a veicolo in marcia:
Spegnere il motore a veicolo in marcia è
pericoloso, quindi va assolutamente
evitato, salvo in caso di emergenza.
Spegnere il motore a veicolo in marcia
riduce la capacità di frenata del veicolo, per
effetto della mancanza di assistenza da
parte del servofreno, per cui aumenta il
rischio di provocare un incidente che
potrebbe avere gravi conseguenze in
termini di lesioni.
1. Arrestare il veicolo.
2.(Cambio manuale)
Mettere il cambio in folle e inserire il
freno di stazionamento.
(Cambio automatico)
Mettere la leva selettrice in posizione P
e inserire il freno di stazionamento.
3. Premere il pulsante di avviamento per
spegnere il motore. L'accensione è
commutata su OFF.
AVVERTENZA
¾Quando si abbandona il veicolo,
verificare che il pulsante di avviamento
sia OFF.
¾(SKYACTIV-D 2.2)
Se il motore viene avviato e arrestato
ripetutamente prima che si sia scaldato,
il regime motore potrebbe aumentare
mentre il veicolo è fermo per pulire
internamente il motore. Non arrestare il
motore finché il regime non ritorna al
valore normale.
NOTA
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
La ventola di raffreddamento situata nel
vano motore potrebbe restare in
funzione per qualche minuto dopo che
l'accensione è stata commutata da ON a
OFF, sia con A/C acceso o spento, per
raffreddare rapidamente il vano motore.
•Se il sistema rileva che la carica residua
della batteria della chiave è bassa
quando l'accensione viene commutata
da ON a ACC o OFF, vengono fornite le
indicazioni di cui sotto.
Sostituire la batteria con una nuova
prima che la chiave diventi
inutilizzabile.
Vedi Sostituzione batteria chiave a
pagina 6-42.
(Veicolo equipaggiato con quadro
strumenti di tipo A)
Viene indicato un messaggio nel display
del quadro strumenti.
(Veicolo equipaggiato con quadro
strumenti di tipo B)
L'indicatore luminoso chiave (verde)
lampeggia per circa 30 secondi.
Vedi Segnalazioni luminose a pagina
4-47.
•(Cambio automatico)
Se il motore viene spento mentre la leva
selettrice è in posizione diversa da P,
l'accensione commuta su ACC.
tArresto di emergenza motore
Se si preme continuamente o rapidamente
il pulsante di avviamento a motore in moto
o a veicolo in marcia, il motore si
spegnerà immediatamente. L'accensione
commuta su ACC.
Al volante
Avviamento/Arresto del motore
4-12

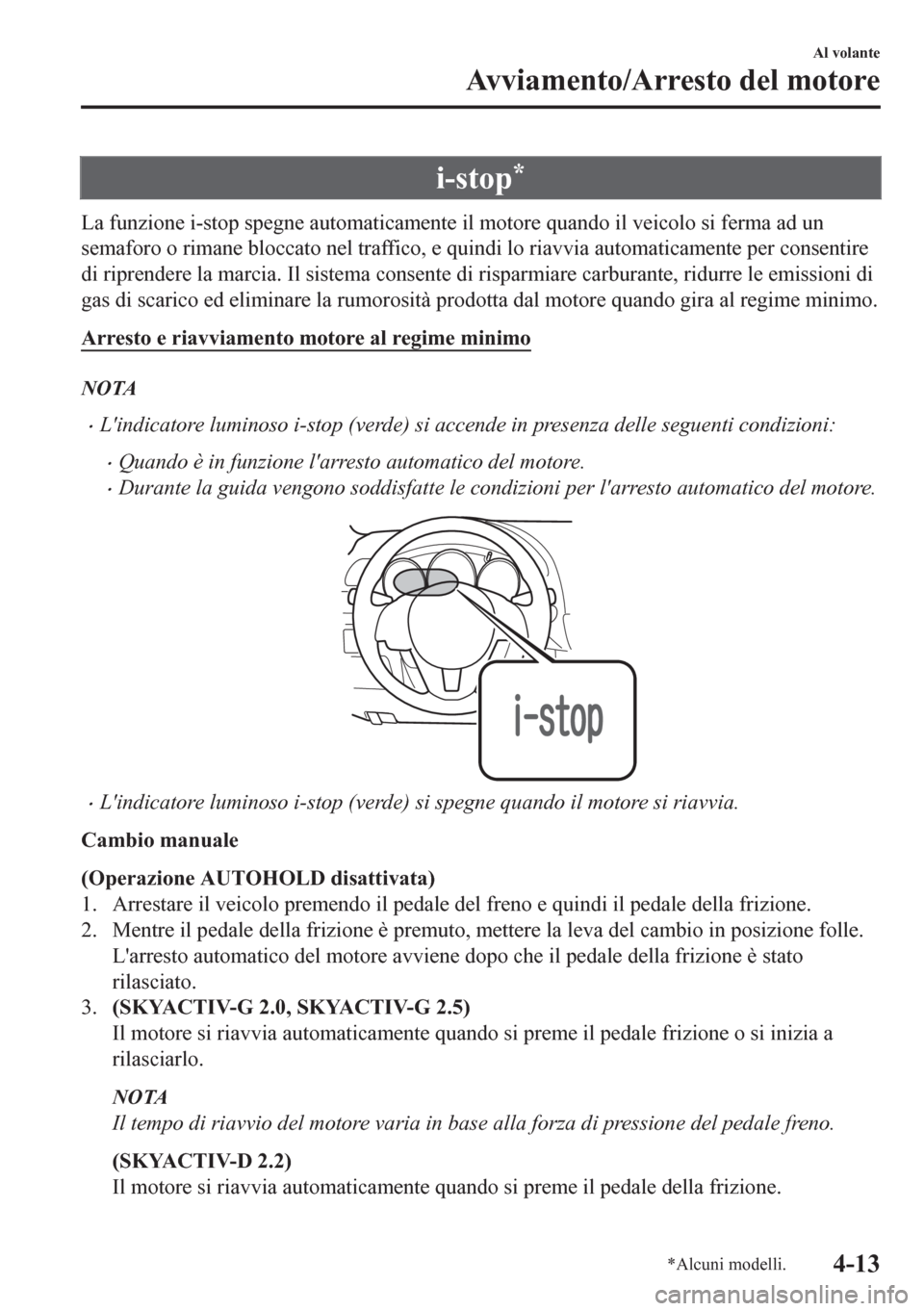

i-stop*
La funzione i-stop spegne automaticamente il motore quando il veicolo si ferma ad un
semaforo o rimane bloccato nel traffico, e quindi lo riavvia automaticamente per consentire
di riprendere la marcia. Il sistema consente di risparmiare carburante, ridurre le emissioni di
gas di scarico ed eliminare la rumorosità prodotta dal motore quando gira al regime minimo.
Arresto e riavviamento motore al regime minimo
NOTA
•L'indicatore luminoso i-stop (verde) si accende in presenza delle seguenti condizioni:
•Quando è in funzione l'arresto automatico del motore.
•Durante la guida vengono soddisfatte le condizioni per l'arresto automatico del motore.
•L'indicatore luminoso i-stop (verde) si spegne quando il motore si riavvia.
Cambio manuale
(Operazione AUTOHOLD disattivata)
1. Arrestare il veicolo premendo il pedale del freno e quindi il pedale della frizione.
2. Mentre il pedale della frizione è premuto, mettere la leva del cambio in posizione folle.
L'arresto automatico del motore avviene dopo che il pedale della frizione è stato
rilasciato.
3.(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Il motore si riavvia automaticamente quando si preme il pedale frizione o si inizia a
rilasciarlo.
NOTA
Il tempo di riavvio del motore varia in base alla forza di pressione del pedale freno.
(SKYACTIV-D 2.2)
Il motore si riavvia automaticamente quando si preme il pedale della frizione.
Al volante
Avviamento/Arresto del motore
*Alcuni modelli.4-13

(Quando il veicolo è tenuto fermo dalla funzione AUTOHOLD)
1. Arrestare completamente il veicolo premendo prima il pedale freno e poi il pedale
frizione.
2. Mentre il pedale frizione è premuto, mettere la leva del cambio in folle. Una volta che si
toglie il piede dal pedale frizione, avviene l'arresto automatico del motore che permane
anche se si rilascia il pedale freno.
3. Il motore si riavvia automaticamente quando si preme il pedale della frizione.
Cambio automatico
[Operazione AUTOHOLD disattivata e Quando non si usa il regolatore di velocità con
sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)]
1. L'arresto automatico del motore avviene quando si preme il pedale del freno durante la
guida (eccetto quando il cambio è in posizione R o M nel modo di seconda marcia fissa)
e il veicolo si è fermato.
2. Il motore si riavvia automaticamente quando il pedale del freno viene rilasciato mentre
la leva selettrice è in posizione D o M (non in modo di seconda marcia fissa).

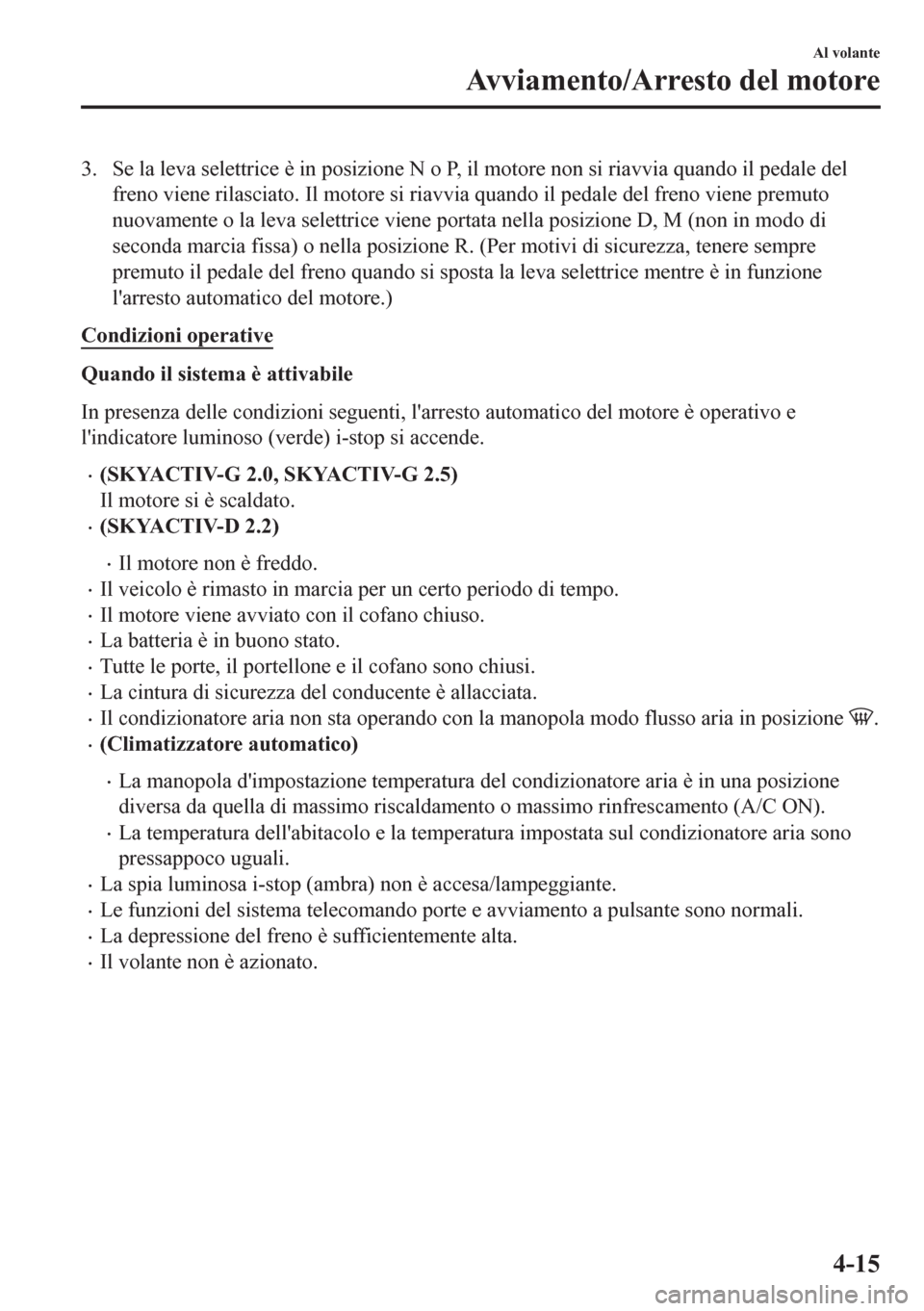

3. Se la leva selettrice è in posizione N o P, il motore non si riavvia quando il pedale del
freno viene rilasciato. Il motore si riavvia quando il pedale del freno viene premuto
nuovamente o la leva selettrice viene portata nella posizione D, M (non in modo di
seconda marcia fissa) o nella posizione R. (Per motivi di sicurezza, tenere sempre
premuto il pedale del freno quando si sposta la leva selettrice mentre è in funzione
l'arresto automatico del motore.)
[Quando il veicolo è tenuto fermo dal controllo di mantenimento arresto del regolatore
di velocità con sensore radar Mazda con funzione Stop & Go (MRCC con funzione
Stop & Go)]
1. Quando il veicolo è tenuto fermo dal regolatore di velocità con sensore radar Mazda con
funzione Stop & Go (MRCC con funzione Stop & Go), avviene l'arresto automatico del
motore che permane anche se non si preme il pedale freno.
2. Quando si preme il pedale acceleratore o si aziona l'interruttore RES mentre il veicolo
viene tenuto fermo dal regolatore di velocità con sensore radar Mazda con funzione Stop
& Go (MRCC con funzione Stop & Go), il motore si riavvia automaticamente. Il motore
si riavvia automaticamente quando il pedale acceleratore viene premuto mentre la leva
selettrice è in posizione D/M (non in modo di seconda marcia fissa).
(Quando il veicolo è tenuto fermo dalla funzione AUTOHOLD)
1. Premendo il pedale freno durante la guida (eccetto quando il cambio è in posizione R o
M nel modo di seconda marcia fissa) e il veicolo si è fermato, la funzione i-stop opererà
e continuerà ad operare anche se il freno viene rilasciato.
2. Il motore si riavvia automaticamente quando il pedale acceleratore viene premuto
mentre la leva selettrice è in posizione D/M (non in modo di seconda marcia fissa).
Al volante
Avviamento/Arresto del motore
4-14

3. Se la leva selettrice è in posizione N o P, il motore non si riavvia quando il pedale del
freno viene rilasciato. Il motore si riavvia quando il pedale del freno viene premuto
nuovamente o la leva selettrice viene portata nella posizione D, M (non in modo di
seconda marcia fissa) o nella posizione R. (Per motivi di sicurezza, tenere sempre
premuto il pedale del freno quando si sposta la leva selettrice mentre è in funzione
l'arresto automatico del motore.)
Condizioni operative
Quando il sistema è attivabile
In presenza delle condizioni seguenti, l'arresto automatico del motore è operativo e
l'indicatore luminoso (verde) i-stop si accende.
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Il motore si è scaldato.
•(SKYACTIV-D 2.2)
•Il motore non è freddo.
•Il veicolo è rimasto in marcia per un certo periodo di tempo.
•Il motore viene avviato con il cofano chiuso.
•La batteria è in buono stato.
•Tutte le porte, il portellone e il cofano sono chiusi.
•La cintura di sicurezza del conducente è allacciata.
•Il condizionatore aria non sta operando con la manopola modo flusso aria in posizione .
•(Climatizzatore automatico)
•La manopola d'impostazione temperatura del condizionatore aria è in una posizione
diversa da quella di massimo riscaldamento o massimo rinfrescamento (A/C ON).
•La temperatura dell'abitacolo e la temperatura impostata sul condizionatore aria sono
pressappoco uguali.
•La spia luminosa i-stop (ambra) non è accesa/lampeggiante.
•Le funzioni del sistema telecomando porte e avviamento a pulsante sono normali.
•La depressione del freno è sufficientemente alta.
•Il volante non è azionato.
Al volante
Avviamento/Arresto del motore
4-15

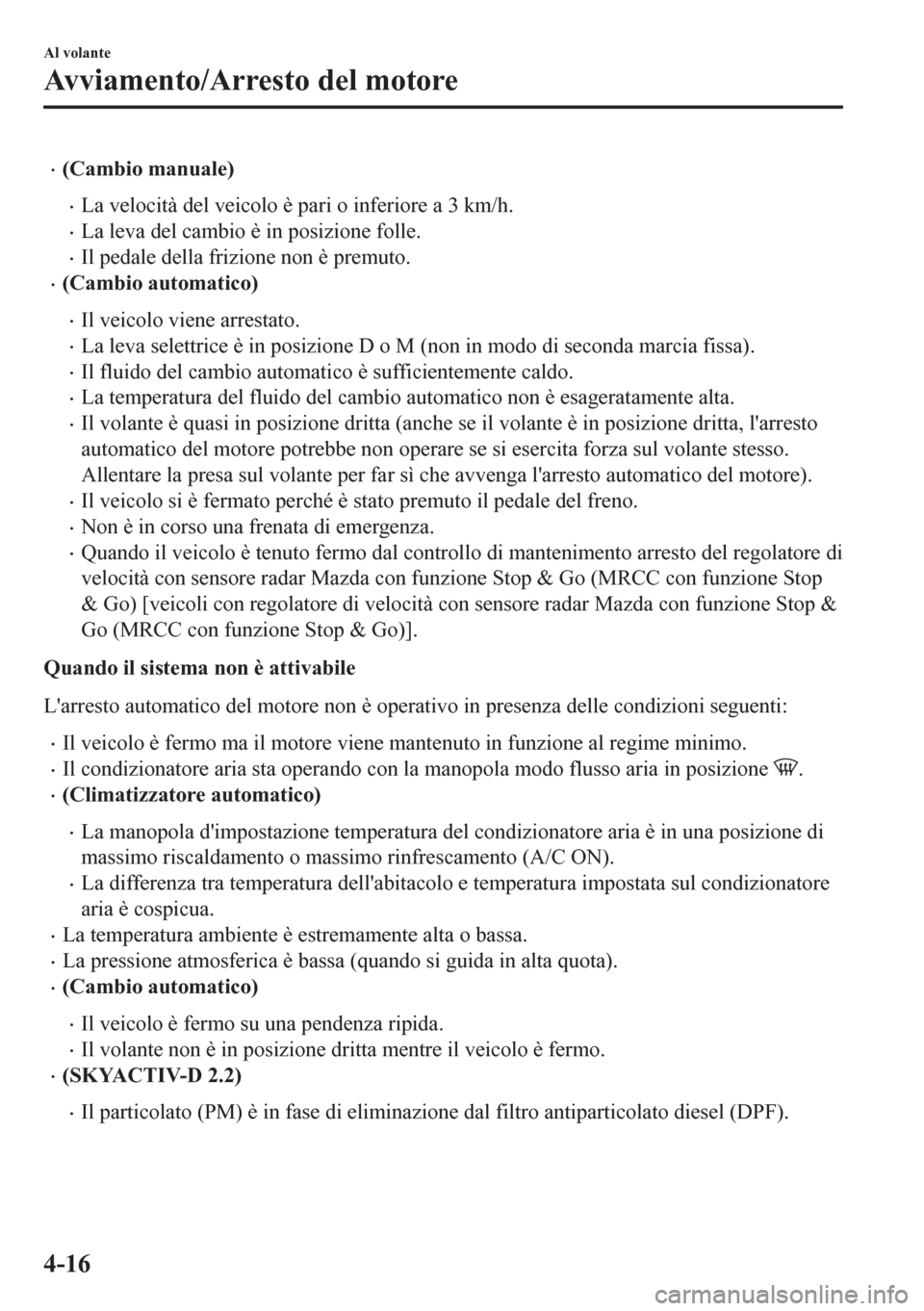

•(Cambio manuale)
•La velocità del veicolo è pari o inferiore a 3 km/h.
•La leva del cambio è in posizione folle.
•Il pedale della frizione non è premuto.
•(Cambio automatico)
•Il veicolo viene arrestato.
•La leva selettrice è in posizione D o M (non in modo di seconda marcia fissa).
•Il fluido del cambio automatico è sufficientemente caldo.
•La temperatura del fluido del cambio automatico non è esageratamente alta.
•Il volante è quasi in posizione dritta (anche se il volante è in posizione dritta, l'arresto
automatico del motore potrebbe non operare se si esercita forza sul volante stesso.
Allentare la presa sul volante per far sì che avvenga l'arresto automatico del motore).
•Il veicolo si è fermato perché è stato premuto il pedale del freno.
•Non è in corso una frenata di emergenza.
•Quando il veicolo è tenuto fermo dal controllo di mantenimento arresto del regolatore di
velocità con sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop
& Go) [veicoli con regolatore di velocità con sensore radar Mazda con funzione Stop &
Go (MRCC con funzione Stop & Go)].
Quando il sistema non è attivabile
L'arresto automatico del motore non è operativo in presenza delle condizioni seguenti:
•Il veicolo è fermo ma il motore viene mantenuto in funzione al regime minimo.
•Il condizionatore aria sta operando con la manopola modo flusso aria in posizione .
•(Climatizzatore automatico)
•La manopola d'impostazione temperatura del condizionatore aria è in una posizione di
massimo riscaldamento o massimo rinfrescamento (A/C ON).
•La differenza tra temperatura dell'abitacolo e temperatura impostata sul condizionatore
aria è cospicua.
•La temperatura ambiente è estremamente alta o bassa.
•La pressione atmosferica è bassa (quando si guida in alta quota).
•(Cambio automatico)
•Il veicolo è fermo su una pendenza ripida.
•Il volante non è in posizione dritta mentre il veicolo è fermo.
•(SKYACTIV-D 2.2)
•Il particolato (PM) è in fase di eliminazione dal filtro antiparticolato diesel (DPF).
Al volante
Avviamento/Arresto del motore
4-16

NOTA
In presenza delle condizioni seguenti, l'arresto automatico del motore richiede qualche
tempo prima di essere operativo
•La batteria si è scaricata per qualche ragione come per esempio una lunga inattività del
veicolo.
•La temperatura ambiente è molto alta o molto bassa.
•Dopo che i terminali della batteria sono stati scollegati per qualche ragione, per esempio
per sostituire la batteria.
•(SKYACTIV-D 2.2)
Dopo che è stata attuata l'eliminazione del PM dal filtro antiparticolato diesel (DPF).
Il motore non si riavvia
Se si eseguono le operazioni seguenti mentre è in funzione l'arresto automatico del motore,
il motore non si riavvia per motivi di sicurezza. In questi casi, avviare il motore nel modo
normale.
•(Modello Europeo)
•Apertura del cofano.
•La cintura di sicurezza del conducente viene slacciata e la porta del conducente viene
aperta.
Il periodo di arresto del motore è breve o il tempo che trascorre prima del successivo
arresto automatico del motore è lungo
•La temperatura ambiente è molto alta o molto bassa.
•La batteria è esaurita.
•Il consumo di energia da parte delle utenze elettriche del veicolo è elevato.
Il motore si riavvia automaticamente mentre è in funzione l'arresto automatico del
motore
In presenza delle condizioni seguenti, il motore si riavvia automaticamente.
•L'interruttore i-stop OFF viene tenuto premuto finché non viene emesso il segnale
acustico.
•Il condizionatore aria è attivato con la manopola modo flusso aria in posizione .
•(Climatizzatore automatico)
•La manopola d'impostazione temperatura del condizionatore aria è in una posizione di
massimo riscaldamento o massimo rinfrescamento (A/C ON).
•La temperatura dell'abitacolo è sensibilmente diversa dalla temperatura impostata sul
condizionatore aria.
•Il freno viene leggermente rilasciato e la pendenza della strada fa sì che il veicolo si
muova.
•Sono trascorsi due minuti dall'arresto automatico del motore.
Al volante
Avviamento/Arresto del motore
4-17

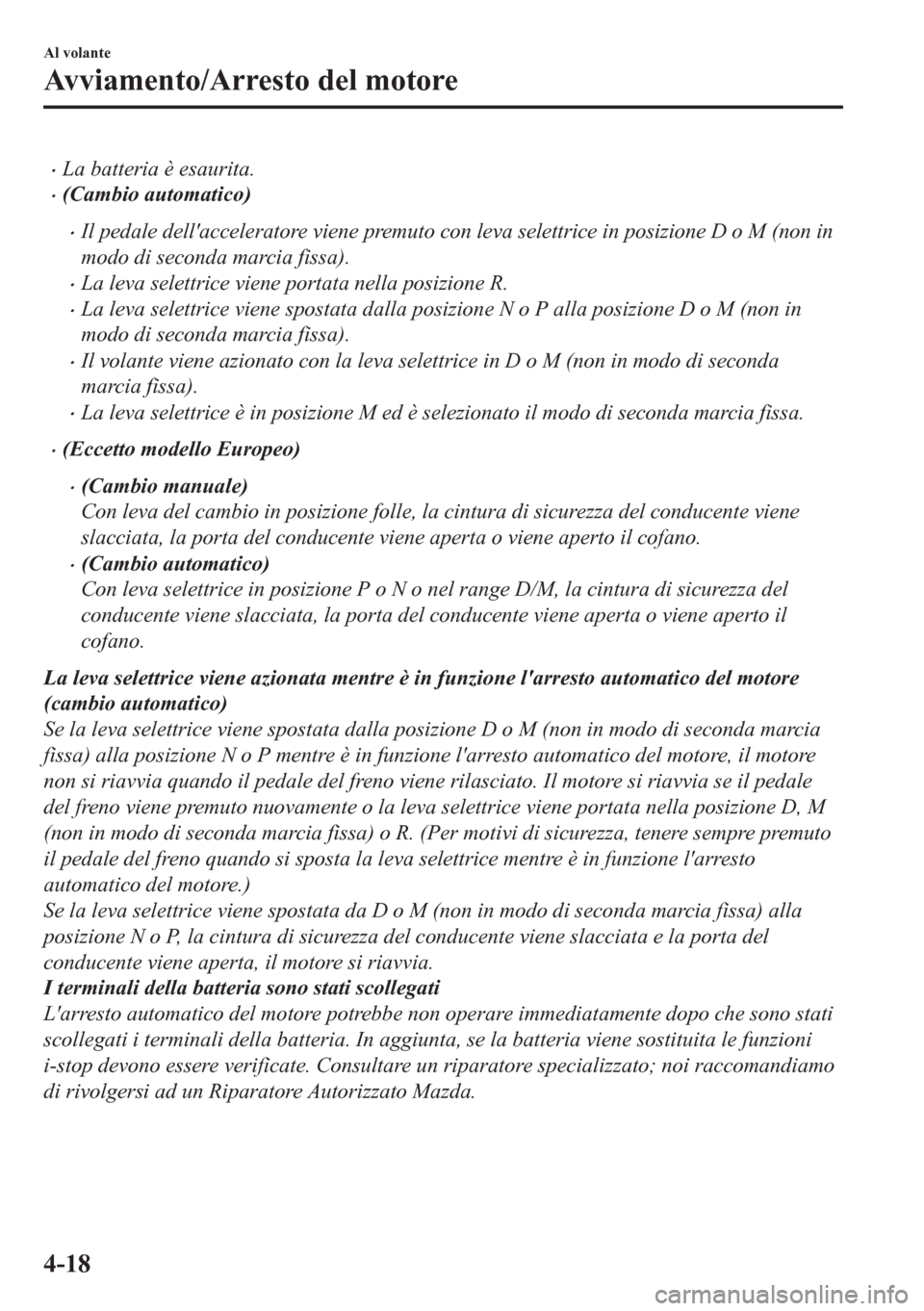

•La batteria è esaurita.
•(Cambio automatico)
•Il pedale dell'acceleratore viene premuto con leva selettrice in posizione D o M (non in
modo di seconda marcia fissa).
•La leva selettrice viene portata nella posizione R.
•La leva selettrice viene spostata dalla posizione N o P alla posizione D o M (non in
modo di seconda marcia fissa).
•Il volante viene azionato con la leva selettrice in D o M (non in modo di seconda
marcia fissa).
•La leva selettrice è in posizione M ed è selezionato il modo di seconda marcia fissa.
•(Eccetto modello Europeo)
•(Cambio manuale)
Con leva del cambio in posizione folle, la cintura di sicurezza del conducente viene
slacciata, la porta del conducente viene aperta o viene aperto il cofano.
•(Cambio automatico)
Con leva selettrice in posizione P o N o nel range D/M, la cintura di sicurezza del
conducente viene slacciata, la porta del conducente viene aperta o viene aperto il
cofano.
La leva selettrice viene azionata mentre è in funzione l'arresto automatico del motore
(cambio automatico)
Se la leva selettrice viene spostata dalla posizione D o M (non in modo di seconda marcia
fissa) alla posizione N o P mentre è in funzione l'arresto automatico del motore, il motore
non si riavvia quando il pedale del freno viene rilasciato. Il motore si riavvia se il pedale
del freno viene premuto nuovamente o la leva selettrice viene portata nella posizione D, M
(non in modo di seconda marcia fissa) o R. (Per motivi di sicurezza, tenere sempre premuto
il pedale del freno quando si sposta la leva selettrice mentre è in funzione l'arresto
automatico del motore.)
Se la leva selettrice viene spostata da D o M (non in modo di seconda marcia fissa) alla
posizione N o P, la cintura di sicurezza del conducente viene slacciata e la porta del
conducente viene aperta, il motore si riavvia.
I terminali della batteria sono stati scollegati
L'arresto automatico del motore potrebbe non operare immediatamente dopo che sono stati
scollegati i terminali della batteria. In aggiunta, se la batteria viene sostituita le funzioni
i-stop devono essere verificate. Consultare un riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato Mazda.
Al volante
Avviamento/Arresto del motore
4-18
