MAZDA MODEL CX-5 2018 Upute za uporabu (in Crotian)
Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2018Pages: 819, PDF Size: 11.63 MB
Page 631 of 819
Poklopac motora
UPOZORENJE
Uvijek provjerite je li poklopac motora
zatvoren i čvrsto zabravljen:
Poklopac motora koji nije zatvoren i čvrsto
zabravljen je opasan jer se može otvoriti za
vrijeme vožnje vozila i vozaču zakloniti
pregled, što može izazvati ozbiljnu
nezgodu.
tOtvaranje poklopca motora
1. Dok je vozilo parkirano, povucite
ru þicu za odbravljivanje poklopca
motora.
Ručica za otpuštanje
2. Stavite ruku u otvor ispod poklopca
motora, gurnite ru þicu zasuna udesno i
dignite poklopac motora.
Ručica
3. Uhvatite podupira þ za obloženo
podru þje i u þvrstite ga u rupi za
podupiranje, koja je ozna þena
strelicom, kako bi poklopac motora
ostao otvoren.
Podloga
Potporna prečka
Održavanje i briga
Korisni þko održavanje
6-17
Page 632 of 819
tZatvaranje poklopca motora
1. Provjerite prostor ispod poklopca
motora i uvjerite se da su svi þepovi na
svom mjestu te da su svi pokretni
dijelovi (npr. spremnici za ulje, itd.)
odstranjeni.
2. Podignite poklopac motora, uhvatite za
obloženo podru þje na podupira þu i
u þvrstite podupira þ u kop þu. Provjerite
je li se podupira þ þvrsto uglavio u
kva þicu prije nego spustite i zatvorite
poklopac motora.
KvačicaKvačicaKvačica
3. Poklopac motora spustite polako do
visine od oko 20 cm iznad zatvorenog
položaja i zatim ga samo pustite da
padne.
OPREZ
Prilikom zatvaranja poklopca motora ne
primjenjujte prekomjernu silu kao npr.
svoju težinu. U protivnom može doći do
oštećenja poklopca motora.
Održavanje i briga
Korisni þko održavanje
6-18
Page 633 of 819
Pregled odjeljka motora
Spremnik tekućine za pranje
vjetrobranskog stakla
Zatvarač spremnika za motorno ulje
Šipka za mjerenje razine motornog uljaAkumulator
Zatvarač rashladnog sustava
Spremnik tekućine za pranje
vjetrobranskog stakla
Zatvarač spremnika za motorno uljeSpremnik tekućine za kočnice/spojku
Šipka za mjerenje razine motornog ulja
AkumulatorKutija s osiguračima
Zatvarač rashladnog sustava
SKYACTIV-D 2.2 SKYACTIV-G 2.0 i SKYACTIV-G 2.5
Spremnik tekućine za kočnice/spojku
Kutija s osiguračima
Spremnik rashladnog sredstva motora
Spremnik rashladnog sredstva motora
Održavanje i briga
Korisni þko održavanje
6-19
Page 634 of 819
Motorno ulje
NAPOMENA
Zamjenu ulja prepustite stru þnom mehani þaru, preporu þujemo ovlaštenog Mazdina
servisera.
tPreporu þeno ulje
Radi pra üenja intervala održavanja (stranica 6-3) i radi zaštite motora od ošte üenja
prouzro þenog lošim podmazivanjem, klju þno je koristiti se uljem s to þnom specifikacijom.
Ne upotrebljavajte ulja koja ne zadovoljavaju sljede üe specifikacije ili preduvjete. Upotreba
neprikladnog ulja može dovesti do ošte üenja motora, što nije pokriveno Mazdinim
jamstvom.
Temperaturni raspon SAE brojevi viskoznosti
Originalno Mazda ulje Ultra 5W-30
API SN ili ACEA A5/B5 Originalno Mazda ulje Supra 0W-20
Kvaliteta zamjenskog uljaPreporučena ulja
(Europa)
(Osim Europe)
– 30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
Stupanj Stupanj
Temperaturni raspon SAE brojevi viskoznosti
API SL/SM/SN ili ILSAC GF-III/GF-IV/GF-V
– 30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
SKYACTIV-G 2.0 i SKYACTIV-G 2.5
5W-30 0W-20
Održavanje i briga
Korisni þko održavanje
6-20

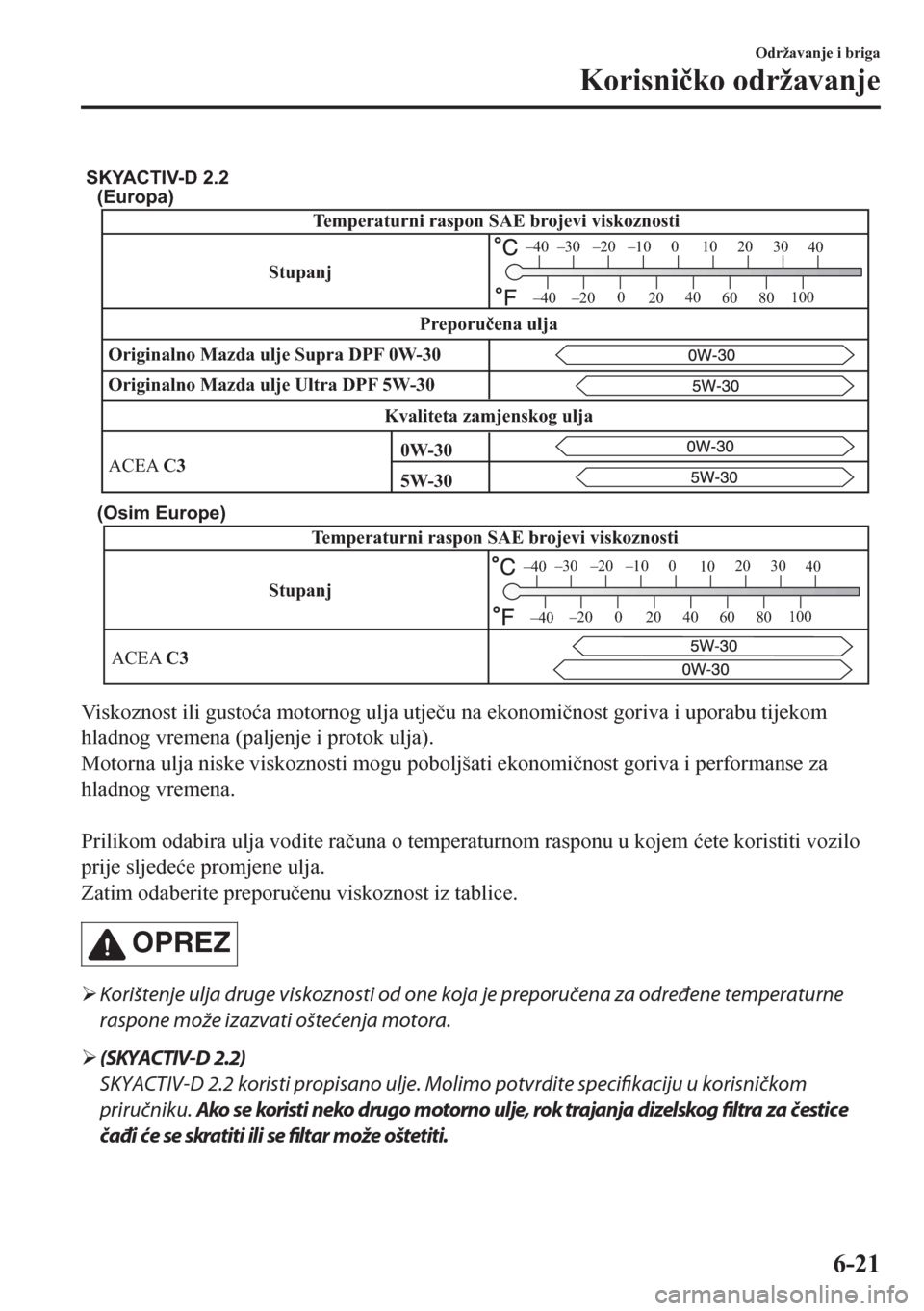

Page 635 of 819
(Europa)
(Osim Europe)
StupanjTemperaturni raspon SAE brojevi viskoznosti
ACEA C3
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
SKYACTIV-D 2.2
Temperaturni raspon SAE brojevi viskoznosti
Stupanj
Originalno Mazda ulje Ultra DPF 5W-30 Originalno Mazda ulje Supra DPF 0W-30
Kvaliteta zamjenskog uljaPreporučena ulja
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
ACEA C3
5W-30 0W-30
Viskoznost ili gusto üa motornog ulja utje þu na ekonomi þnost goriva i uporabu tijekom
hladnog vremena (paljenje i protok ulja).
Motorna ulja niske viskoznosti mogu poboljšati ekonomi þnost goriva i performanse za
hladnog vremena.
Prilikom odabira ulja vodite ra þuna o temperaturnom rasponu u kojem üete koristiti vozilo
prije sljede üe promjene ulja.
Zatim odaberite preporu þenu viskoznost iz tablice.
OPREZ
¾Korištenje ulja druge viskoznosti od one koja je preporučena za određene temperaturne
raspone može izazvati oštećenja motora.
¾(SKYACTIV-D 2.2)
SKYACTIV-D 2.2 koristi propisano ulje. Molimo potvrdite specifikaciju u korisničkom
priručniku. Ako se koristi neko drugo motorno ulje, rok trajanja dizelskog filtra za čestice
čađi će se skratiti ili se filtar može oštetiti.
Održavanje i briga
Korisni þko održavanje
6-21
Page 636 of 819
NAPOMENA
(SKYACTIV-G 2.0 i SKYACTIV-G 2.5)
•Normalno je za sve motore da troše motorno ulje tijekom normalnih uvjeta vožnje.
Potrošnja ulja može biti i do 0,8 l / 1.000 km. To može biti rezultat isparavanja,
unutarnjeg prozra þivanja ili sagorijevanja ulja za podmazivanje u motoru koji radi.
Potrošnja ulja može biti viša dok je motor nov zbog procesa uhodavanja. Potrošnja ulja
ovisi o brzini motora i optere üenju motora. Potrošnja ulja može biti ve üa kod ekstremnih
uvjeta vožnje.
(SKYACTIV-D 2.2)
•Nakon svake promjene motornog ulja, potrebno je podatak o zamjeni ulja u motoru vratiti
na po þetnu vrijednost. U protivnom se može uklju þiti signalno svjetlo s oznakom klju þa za
odvijanje ili svjetlo upozorenja za ulje u motoru. Kako biste ponovno postavili
upravlja þku jedinicu motora, obratite se stru þnom serviseru, preporu þujemo ovlaštenog
Mazdina servisera ili pogledajte postupak ponovnog postavljanja upravlja þke jedinice
motora vozila na stranici 6-23.
•Redovito provjeravajte razinu motornog ulja. Ako pri provjeri ulje premašuje oznaku "X"
na mjernoj šipci, zamijenite ga. Promjenu ulja treba obaviti stru þni serviser,
preporu þujemo ovlaštenog Mazdina servisera. Kad mijenjate motorno ulje, provjerite
razinu ulja s pomo üu mjerne šipke i dolijte motorno ulje tako da je razina u rasponu od
MIN do MAX kao što je prikazano na slici.
oznaka X
MAKS. MIN.
Održavanje i briga
Korisni þko održavanje
6-22
Page 637 of 819
tPostupak ponovnog postavljanja upravlja þke jedinice motora vozila
NAPOMENA
Ovaj postupak namijenjen je za vozila s tehnologijom SKYACTIV-D 2.2 i SKYACTIV-G 2.0
ili SKYACTIV-G 2.5 kojima je odabrana postavka fleksibilnog održavanja motornog ulja.
Nakon zamjene motornog ulja, neka u servisu, npr. ovlaštenom Mazdinom servisu, obave
pokretanje (ponovno postavljanje podataka o ulju u motoru) postupka bilježenja vrijednosti.
Ako se ne pokrene postupak bilježenja vrijednosti u ra þunalu, svjetlo indikatora s oznakom
klju þa za odvrtanje može ostati uklju þeno ili se može uklju þiti ranije nego što je uobi þajeno.
NAPOMENA
Inicijalizacija (resetiranje podataka o ulju motora) zabilježene vrijednosti može se provesti
s pomo üu gumba za osvjetljenje plo þe s instrumentima na sljede üi na þin:
1. Pokretanje postavite u položaj OFF.
2. Postavite pokretanje u položaj ON dok je pritisnut gumb za osvjetljenje plo þe s
instrumentima te pritisnite i držite pritisnutim gumb za osvjetljenje plo þe s
instrumentima oko 5 sekundi dok glavno svjetlo upozorenja
ne zatreperi.
Gumb za osvjetljenje ploče s instrumentima
3. Kada glavno svjetlo upozorenja zatreperi na nekoliko sekundi, procedura je
završena.
Održavanje i briga
Korisni þko održavanje
6-23
Page 638 of 819
tProvjera razine motornog ulja
1. Provjerite je li vozilo na ravnoj
površini.
2. Zagrijte motor na normalnu radnu
temperaturu.
3. Ugasite ga i pri þekajte 5 minuta da se
ulje vrati natrag u karter.
4. Izvucite mjernu šipku za provjeru ulja,
obrišite je i ponovno umetnite do kraja.
SKYACTIV-G 2.0 i SKYACTIV-G
2.5
MAKS.
OK
MIN.
SKYACTIV-D 2.2
MIN.OK MAKS.oznaka X
NAPOMENA
(SKYACTIV-D 2.2)
Kod provjere razine motornog ulja
izvucite mjernu šipku razine ulja bez
okretanja. Osim toga, pri umetanju
mjerne šipke uvijek je umetnite bez
okretanja tako da oznaka „X” bude
okrenuta prema prednjem dijelu vozila.
5. Ponovno je izvucite i provjerite razinu.
Razina je normalna ako je izme ÿu
oznaka MIN i MAX.
Ako je bliže ili ispod MIN, dodajte
toliko ulja da razina bude do MAX.
OPREZ
Nemojte prepuniti motor uljem. To
može izazvati oštećenje motora.
6. Provjerite je li O-prsten na mjernoj
šipci ispravno postavljen prije
ponovnog umetanja šipke.
7. Vratite mjernu šipku do kraja.
Održavanje i briga
Korisni þko održavanje
6-24
Page 639 of 819

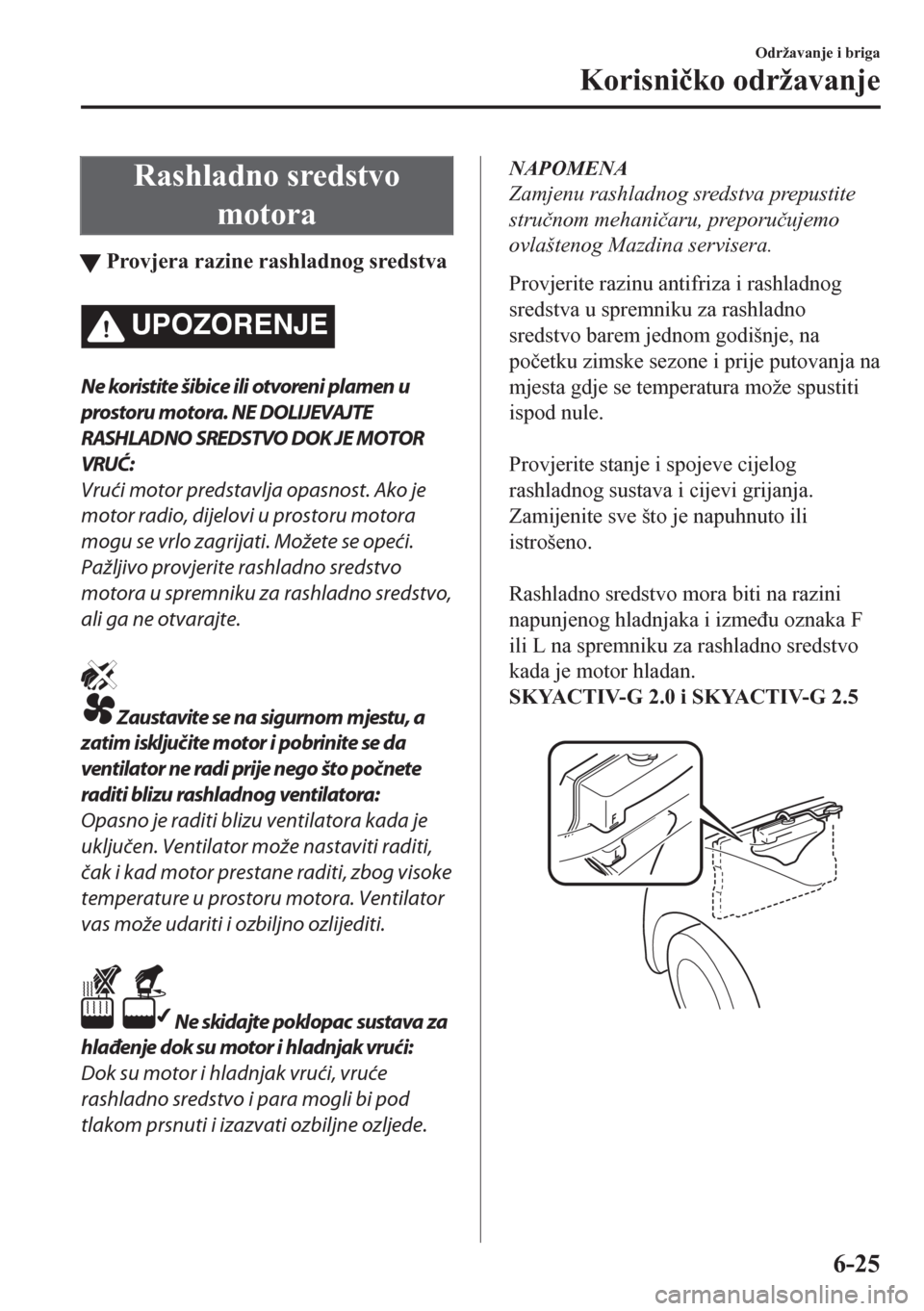

Rashladno sredstvo
motora
tProvjera razine rashladnog sredstva
UPOZORENJE
Ne koristite šibice ili otvoreni plamen u
prostoru motora. NE DOLIJEVAJTE
RASHLADNO SREDSTVO DOK JE MOTOR
VRUĆ:
Vrući motor predstavlja opasnost. Ako je
motor radio, dijelovi u prostoru motora
mogu se vrlo zagrijati. Možete se opeći.
Pažljivo provjerite rashladno sredstvo
motora u spremniku za rashladno sredstvo,
ali ga ne otvarajte.
Zaustavite se na sigurnom mjestu, a
zatim isključite motor i pobrinite se da
ventilator ne radi prije nego što počnete
raditi blizu rashladnog ventilatora:
Opasno je raditi blizu ventilatora kada je
uključen. Ventilator može nastaviti raditi,
čak i kad motor prestane raditi, zbog visoke
temperature u prostoru motora. Ventilator
vas može udariti i ozbiljno ozlijediti.
Ne skidajte poklopac sustava za
hlađenje dok su motor i hladnjak vrući:
Dok su motor i hladnjak vrući, vruće
rashladno sredstvo i para mogli bi pod
tlakom prsnuti i izazvati ozbiljne ozljede.
NAPOMENA
Zamjenu rashladnog sredstva prepustite
stru þnom mehani þaru, preporu þujemo
ovlaštenog Mazdina servisera.
Provjerite razinu antifriza i rashladnog
sredstva u spremniku za rashladno
sredstvo barem jednom godišnje, na
po þetku zimske sezone i prije putovanja na
mjesta gdje se temperatura može spustiti
ispod nule.
Provjerite stanje i spojeve cijelog
rashladnog sustava i cijevi grijanja.
Zamijenite sve što je napuhnuto ili
istrošeno.
Rashladno sredstvo mora biti na razini
napunjenog hladnjaka i izme ÿu oznaka F
ili L na spremniku za rashladno sredstvo
kada je motor hladan.
SKYACTIV-G 2.0 i SKYACTIV-G 2.5
Održavanje i briga
Korisni þko održavanje
6-25
Page 640 of 819
SKYACTIV-D 2.2
Ako je na razini L ili blizu nje, u spremnik
za rashladno sredstvo dolijte dovoljno
rashladnog sredstva kako bi se sprije þilo
zamrzavanje i korozija i kako bi se
dosegla razina F.
Nakon dolijevanja rashladnog sredstva,
dobro pri þvrstite zatvara þ spremnika.
OPREZ
¾Rashladno sredstvo hladnjaka može
oštetiti boju.
Brzo je obrišite ako se prolije.
¾Ako je oznaka “FL22” vidljiva na
zatvaraču rashladnog sustava ili blizu
njega, preporučuje se upotreba
rashladnog sredstva FL-22 prilikom
izmjene rashladnog sredstva motora.
Uporaba nekog drugog rashladnog
sredstva motora osim FL-22 može
prouzročiti značajno oštećenje motora i
sustava za hlađenje.
Ako je spremnik rashladnog sredstva
prazan ili je potrebno þesto ulijevati novo
rashladno sredstvo, posavjetujte se sa
stru þnim mehani þarom, preporu þujemo
ovlaštenog Mazdina servisera.
Održavanje i briga
Korisni þko održavanje
6-26
