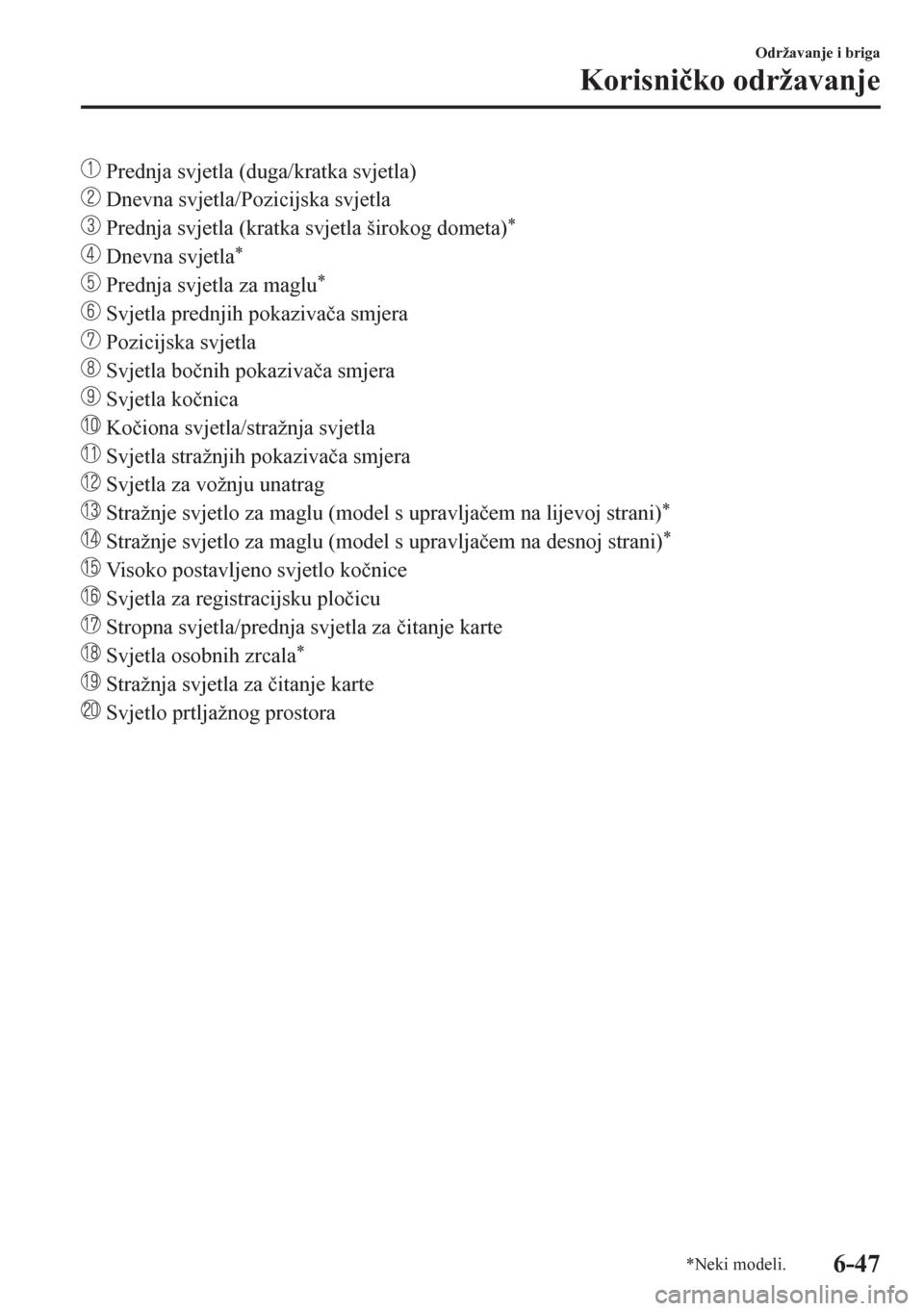

Page 661 of 819
Prednja svjetla (duga/kratka svjetla)
Dnevna svjetla/Pozicijska svjetla
Prednja svjetla (kratka svjetla širokog dometa)*
Dnevna svjetla*
Prednja svjetla za maglu*
Svjetla prednjih pokaziva þa smjera
Pozicijska svjetla
Svjetla bo þnih pokaziva þa smjera
Svjetla ko þnica
Ko þiona svjetla/stražnja svjetla
Svjetla stražnjih pokaziva þa smjera
Svjetla za vožnju unatrag
Stražnje svjetlo za maglu (model s upravlja þem na lijevoj strani)*
Stražnje svjetlo za maglu (model s upravlja þem na desnoj strani)*
Visoko postavljeno svjetlo ko þnice
Svjetla za registracijsku plo þicu
Stropna svjetla/prednja svjetla za þitanje karte
Svjetla osobnih zrcala*
Stražnja svjetla za þitanje karte
Svjetlo prtljažnog prostora
Održavanje i briga
Korisni þko održavanje
*Neki modeli.6-47

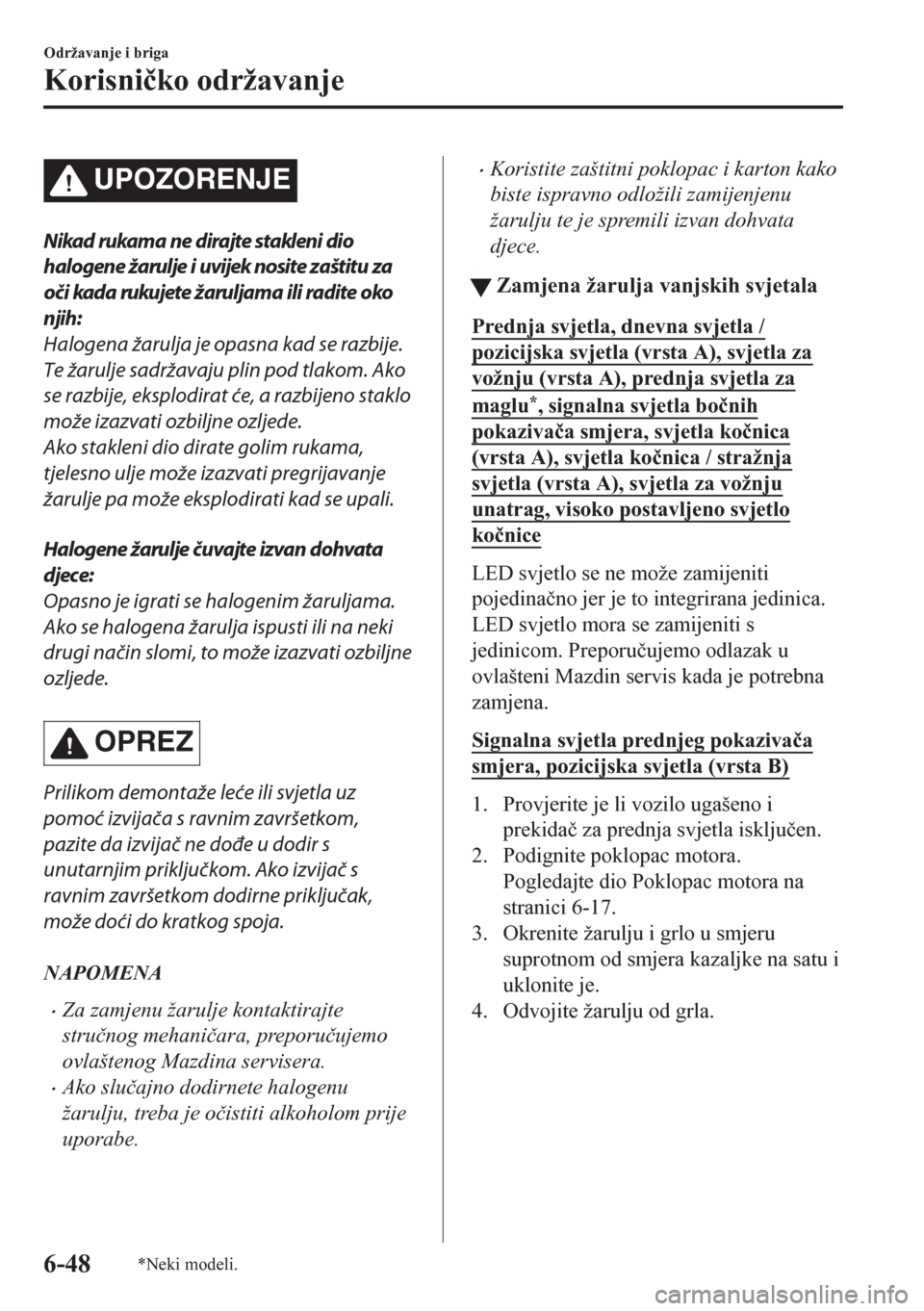

Page 662 of 819
UPOZORENJE
Nikad rukama ne dirajte stakleni dio
halogene žarulje i uvijek nosite zaštitu za
oči kada rukujete žaruljama ili radite oko
njih:
Halogena žarulja je opasna kad se razbije.
Te žarulje sadržavaju plin pod tlakom. Ako
se razbije, eksplodirat će, a razbijeno staklo
može izazvati ozbiljne ozljede.
Ako stakleni dio dirate golim rukama,
tjelesno ulje može izazvati pregrijavanje
žarulje pa može eksplodirati kad se upali.
Halogene žarulje čuvajte izvan dohvata
djece:
Opasno je igrati se halogenim žaruljama.
Ako se halogena žarulja ispusti ili na neki
drugi način slomi, to može izazvati ozbiljne
ozljede.
OPREZ
Prilikom demontaže leće ili svjetla uz
pomoć izvijača s ravnim završetkom,
pazite da izvijač ne dođe u dodir s
unutarnjim priključkom. Ako izvijač s
ravnim završetkom dodirne priključak,
može doći do kratkog spoja.
NAPOMENA
•Za zamjenu žarulje kontaktirajte
stru þnog mehani þara, preporu þujemo
ovlaštenog Mazdina servisera.
•Ako slu þajno dodirnete halogenu
žarulju, treba je o þistiti alkoholom prije
uporabe.
•Koristite zaštitni poklopac i karton kako
biste ispravno odložili zamijenjenu
žarulju te je spremili izvan dohvata
djece.
tZamjena žarulja vanjskih svjetala
Prednja svjetla, dnevna svjetla /
pozicijska svjetla (vrsta A), svjetla za
vožnju (vrsta A), prednja svjetla za
maglu*, signalna svjetla bo þnih
pokaziva þa smjera, svjetla ko þnica
(vrsta A), svjetla ko þnica / stražnja
svjetla (vrsta A), svjetla za vožnju
unatrag, visoko postavljeno svjetlo
ko þnice
LED svjetlo se ne može zamijeniti
pojedina þno jer je to integrirana jedinica.
LED svjetlo mora se zamijeniti s
jedinicom. Preporu þujemo odlazak u
ovlašteni Mazdin servis kada je potrebna
zamjena.
Signalna svjetla prednjeg pokaziva þa
smjera, pozicijska svjetla (vrsta B)
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Podignite poklopac motora.
Pogledajte dio Poklopac motora na
stranici 6-17.
3. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
4. Odvojite žarulju od grla.
Održavanje i briga
Korisni þko održavanje
6-48*Neki modeli.

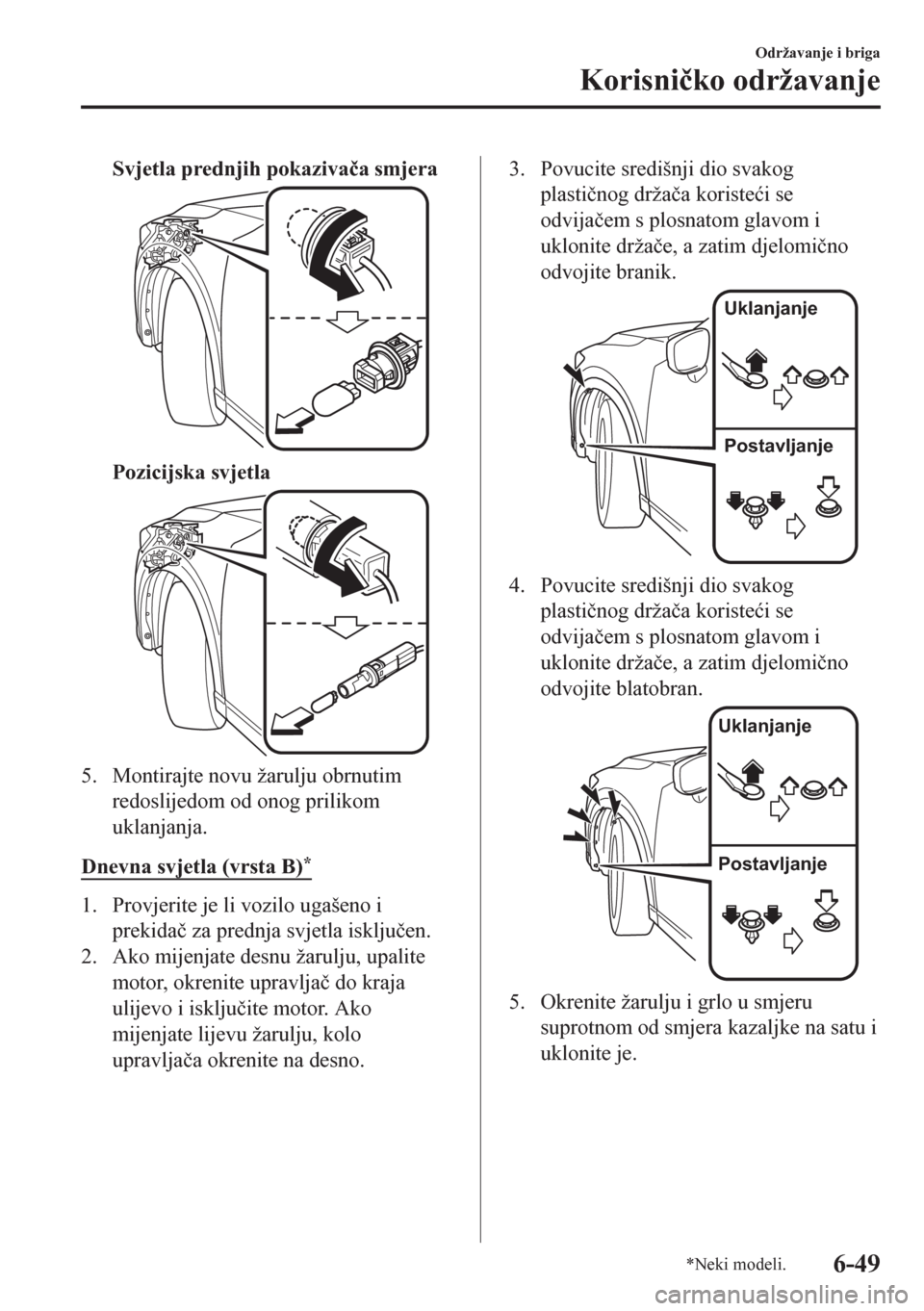

Page 663 of 819
Svjetla prednjih pokaziva þa smjera
Pozicijska svjetla
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Dnevna svjetla (vrsta B)
*
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Ako mijenjate desnu žarulju, upalite
motor, okrenite upravlja þ do kraja
ulijevo i isklju þite motor. Ako
mijenjate lijevu žarulju, kolo
upravlja þa okrenite na desno.
3. Povucite središnji dio svakog
plasti þnog drža þa koriste üi se
odvija þem s plosnatom glavom i
uklonite drža þe, a zatim djelomi þno
odvojite branik.
Uklanjanje
Postavljanje
4. Povucite središnji dio svakog
plasti þnog drža þa koriste üi se
odvija þem s plosnatom glavom i
uklonite drža þe, a zatim djelomi þno
odvojite blatobran.
Uklanjanje
Postavljanje
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
Održavanje i briga
Korisni þko održavanje
*Neki modeli.6-49

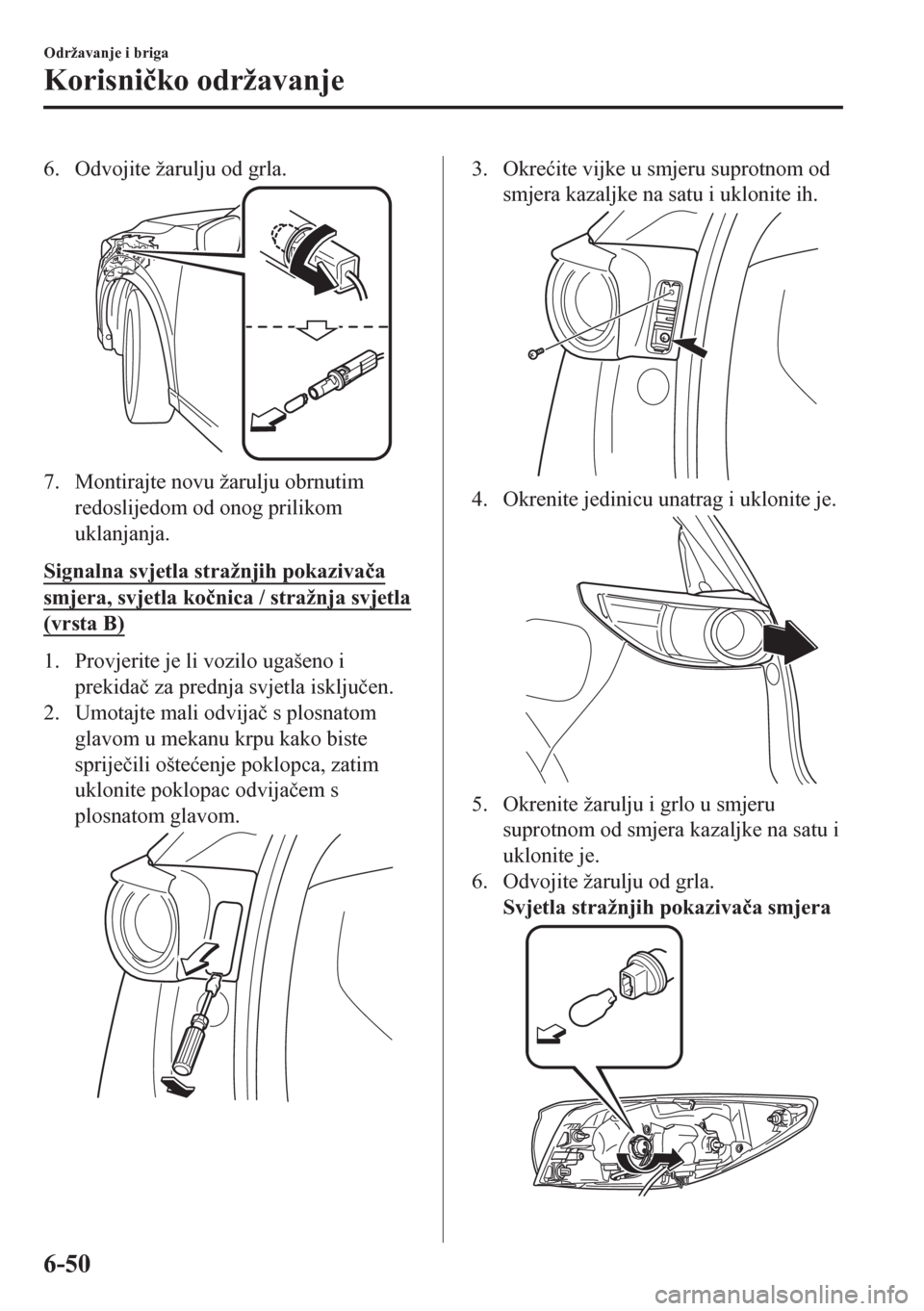

Page 664 of 819
6. Odvojite žarulju od grla.
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Signalna svjetla stražnjih pokaziva þa
smjera, svjetla ko þnica / stražnja svjetla
(vrsta B)
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Umotajte mali odvija þ s plosnatom
glavom u mekanu krpu kako biste
sprije þili ošte üenje poklopca, zatim
uklonite poklopac odvija þem s
plosnatom glavom.
3. Okre üite vijke u smjeru suprotnom od
smjera kazaljke na satu i uklonite ih.
4. Okrenite jedinicu unatrag i uklonite je.
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
6. Odvojite žarulju od grla.
Svjetla stražnjih pokaziva þa smjera
Održavanje i briga
Korisni þko održavanje
6-50

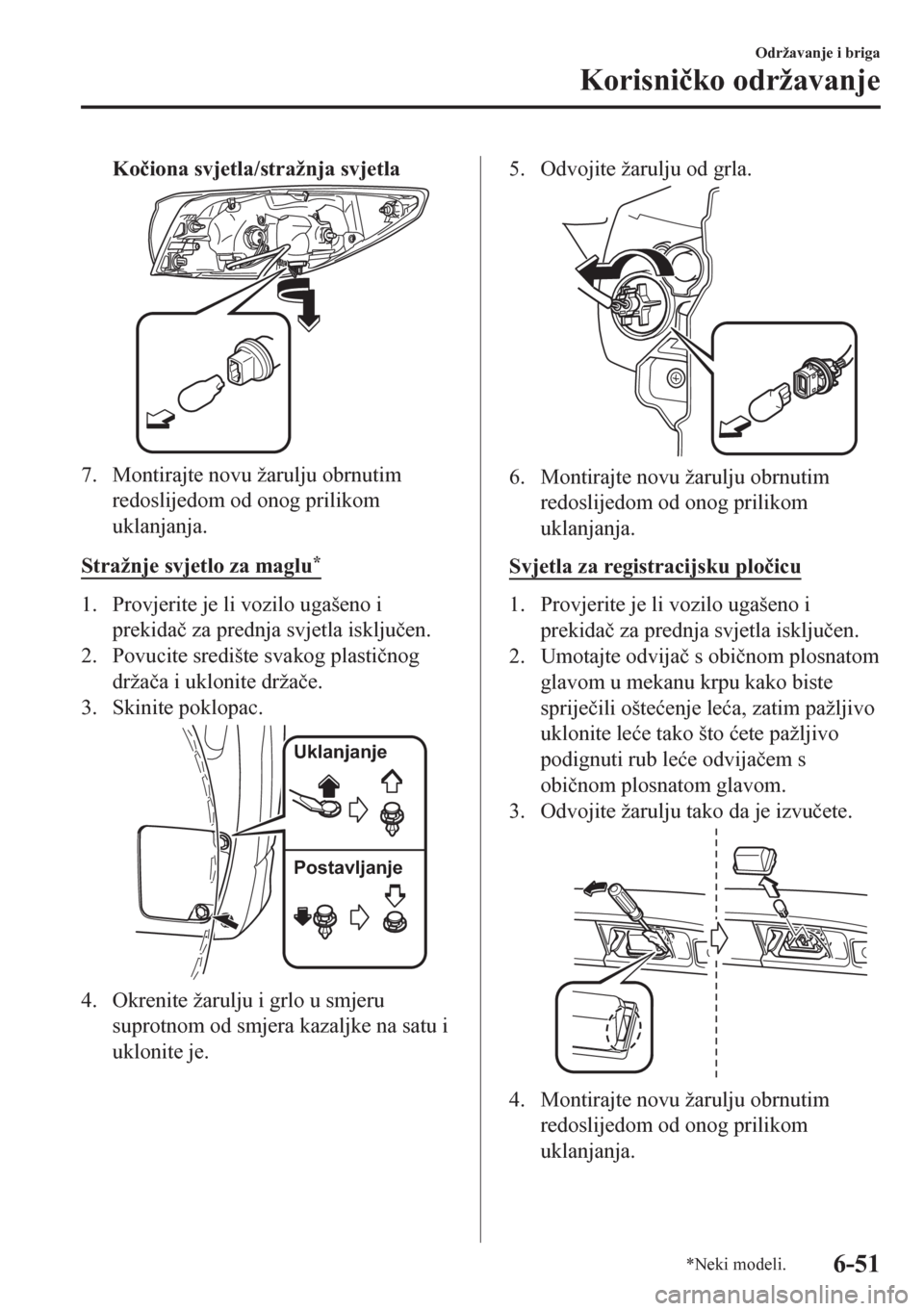

Page 665 of 819
Ko þiona svjetla/stražnja svjetla
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Stražnje svjetlo za maglu
*
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Povucite središte svakog plasti þnog
drža þa i uklonite drža þe.
3. Skinite poklopac.
Uklanjanje
Postavljanje
4. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
5. Odvojite žarulju od grla.
6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetla za registracijsku plo þicu
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Umotajte odvija þ s obi þnom plosnatom
glavom u mekanu krpu kako biste
sprije þili ošte üenje le üa, zatim pažljivo
uklonite le üe tako što üete pažljivo
podignuti rub le üe odvija þem s
obi þnom plosnatom glavom.
3. Odvojite žarulju tako da je izvu þete.
4. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Održavanje i briga
Korisni þko održavanje
*Neki modeli.6-51

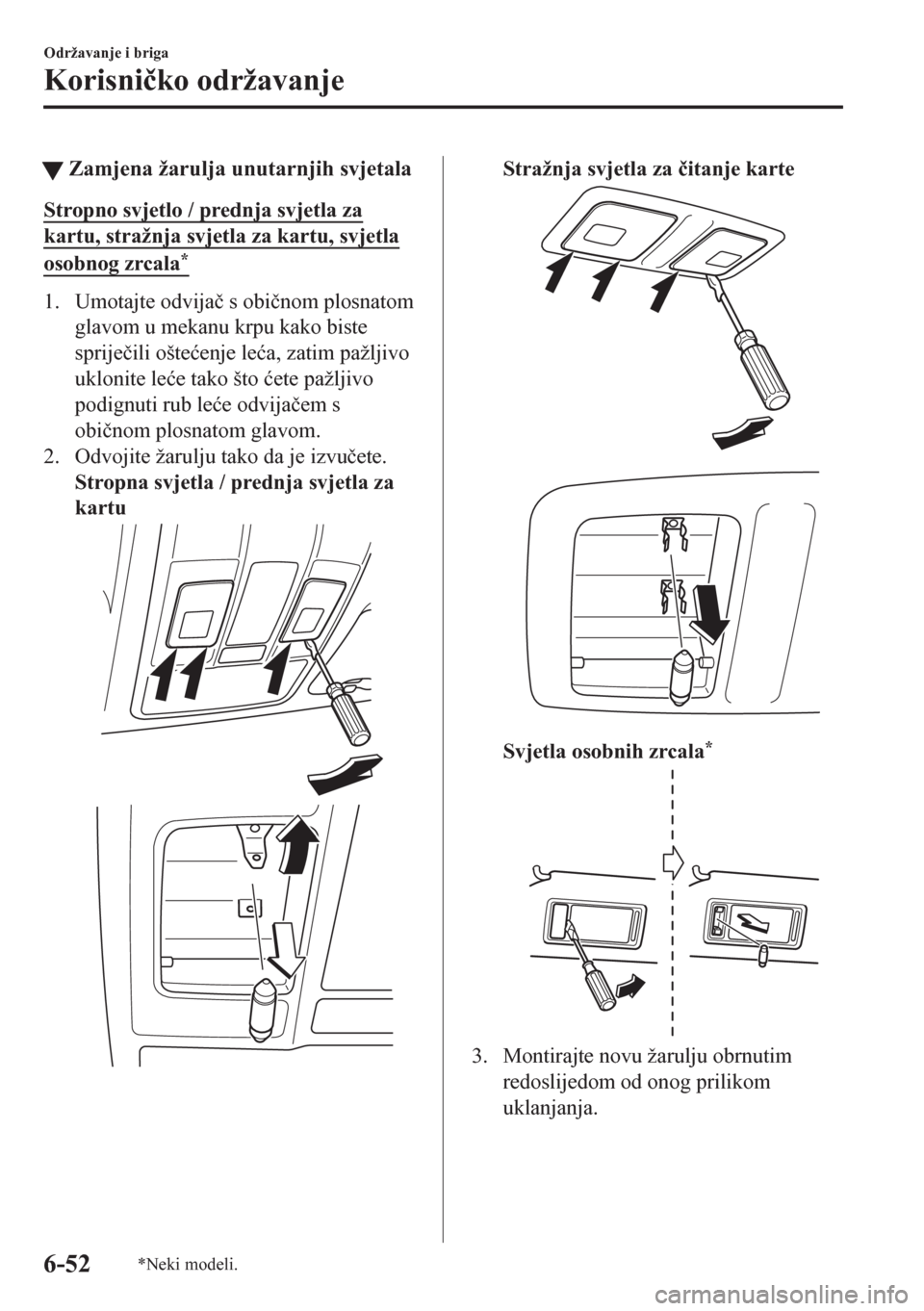

Page 666 of 819
tZamjena žarulja unutarnjih svjetala
Stropno svjetlo / prednja svjetla za
kartu, stražnja svjetla za kartu, svjetla
osobnog zrcala*
1. Umotajte odvija þ s obi þnom plosnatom
glavom u mekanu krpu kako biste
sprije þili ošte üenje le üa, zatim pažljivo
uklonite le üe tako što üete pažljivo
podignuti rub le üe odvija þem s
obi þnom plosnatom glavom.
2. Odvojite žarulju tako da je izvu þete.
Stropna svjetla / prednja svjetla za
kartu
Stražnja svjetla za þitanje karte
Svjetla osobnih zrcala*
3. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Održavanje i briga
Korisni þko održavanje
6-52*Neki modeli.

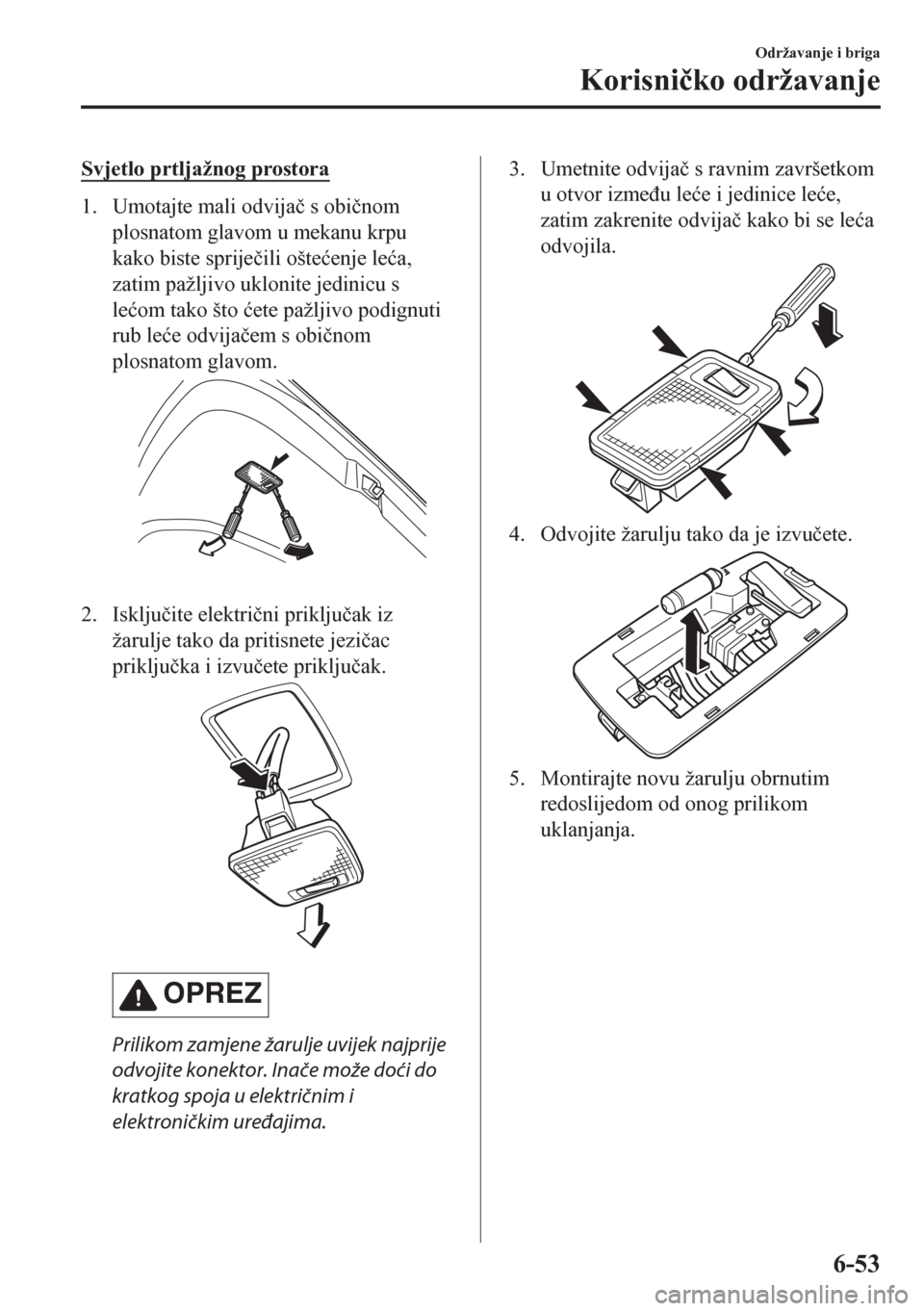

Page 667 of 819
Svjetlo prtljažnog prostora
1. Umotajte mali odvija þ s obi þnom
plosnatom glavom u mekanu krpu
kako biste sprije þili ošte üenje le üa,
zatim pažljivo uklonite jedinicu s
le üom tako što üete pažljivo podignuti
rub le üe odvija þem s obi þnom
plosnatom glavom.
2. Isklju þite elektri þni priklju þak iz
žarulje tako da pritisnete jezi þac
priklju þka i izvu þete priklju þak.
OPREZ
Prilikom zamjene žarulje uvijek najprije
odvojite konektor. Inače može doći do
kratkog spoja u električnim i
elektroničkim uređajima.
3. Umetnite odvija þ s ravnim završetkom
u otvor izme ÿu le üe i jedinice le üe,
zatim zakrenite odvija þ kako bi se le üa
odvojila.
4. Odvojite žarulju tako da je izvu þete.
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Održavanje i briga
Korisni þko održavanje
6-53
Page 668 of 819
Osigura þi
Elektri þni sustav vozila zašti üen je
osigura þima.
Ako svjetla, dodatna oprema ili
upravlja þki ure ÿaji ne rade, provjerite
odgovaraju üi osigura þ strujnog kruga. Ako
osigura þ pregori, unutarnji element üe se
otopiti.
Ako isti osigura þ opet izgori, ne koristite
sustav i posavjetujte se što prije sa
stru þnim mehani þarom, preporu þujemo
ovlaštenog Mazdina servisera.
tZamjena osigura þa
Zamjena osigura þa na lijevoj strani
vozila
Ako elektri þni sustav ne radi, prvo
provjerite osigura þe na lijevoj strani
vozila.
1. Provjerite je li vozilo ugašeno i ostali
prekida þi isklju þeni.
2. Otvorite poklopac plo þe s osigura þima.
3. Izvucite osigura þ s alatom za
izvla þenje osigura þa, koji se nalazi
unutar poklopca za osigura þe u
prostoru motora.
4. Pregledajte osigura þ i zamijenite ga
ako je pregorio.
NormalanNeispravan
5. Stavite novi osigura þ iste amperaže i
provjerite je li þvrsto prisjeda. Ako ne
prisjeda þvrsto, neka ga stavi stru þni
mehani þar. Preporu þujemo ovlaštenog
Mazdina servisera.
Ako nemate rezervnih osigura þa,
posudite jedan iz strujnog kruga koji
nije vezan uz upravljanje vozilom, kao
što je krug za AUDIO ili OUTLET.
OPREZ
Osigurač uvijek zamijenite originalnim
Mazdinim osiguračem ili nekim drugim
iste vrijednosti. U protivnom možete
oštetiti električni sustav.
6. Vratite poklopac i provjerite je li dobro
pri þvrš üen.
Održavanje i briga
Korisni þko održavanje
6-54

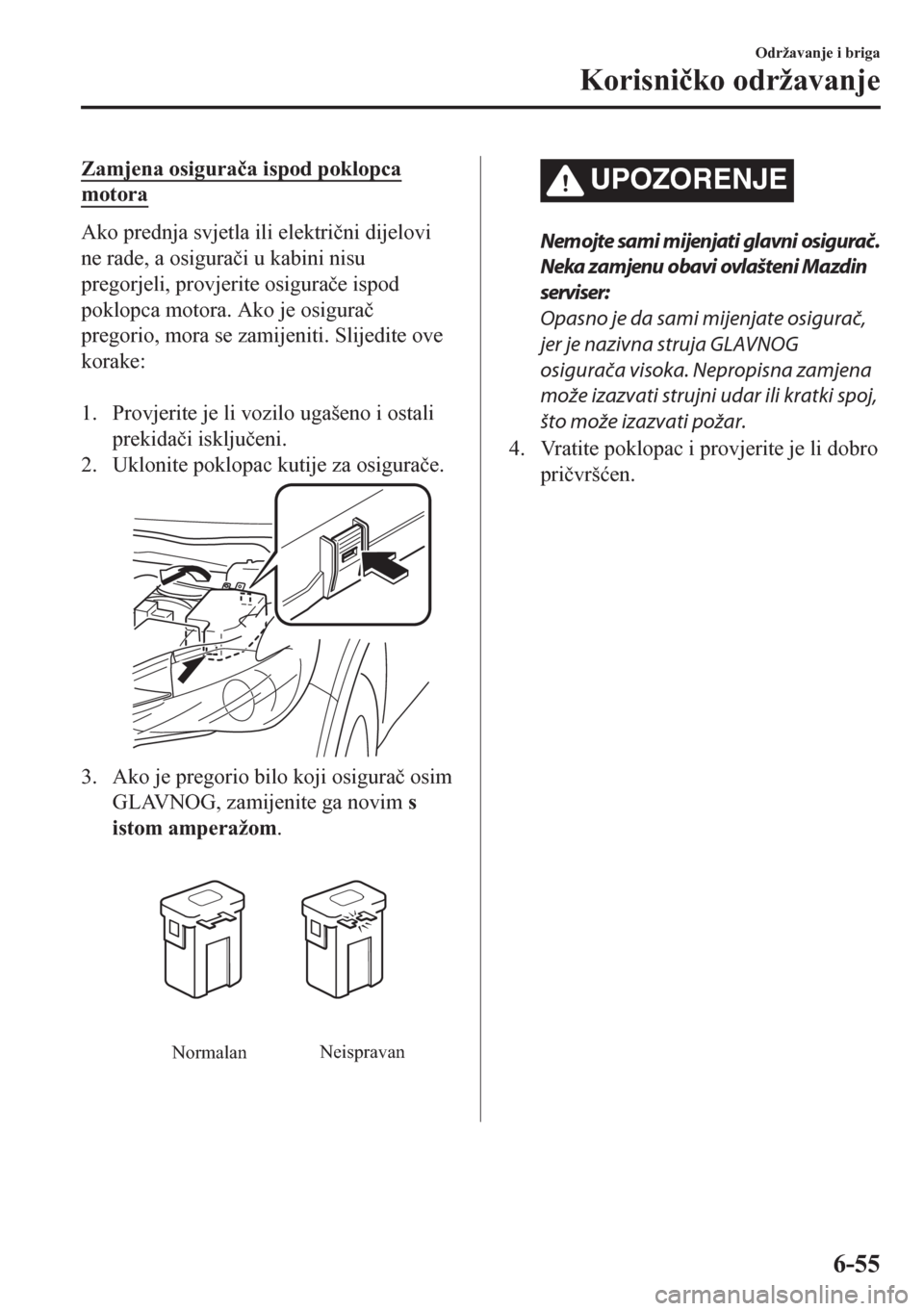

Page 669 of 819
Zamjena osigura þa ispod poklopca
motora
Ako prednja svjetla ili elektri þni dijelovi
ne rade, a osigura þi u kabini nisu
pregorjeli, provjerite osigura þe ispod
poklopca motora. Ako je osigura þ
pregorio, mora se zamijeniti. Slijedite ove
korake:
1. Provjerite je li vozilo ugašeno i ostali
prekida þi isklju þeni.
2. Uklonite poklopac kutije za osigura þe.
3. Ako je pregorio bilo koji osigura þ osim
GLAVNOG, zamijenite ga novim s
istom amperažom.
NormalanNeispravan
UPOZORENJE
Nemojte sami mijenjati glavni osigurač.
Neka zamjenu obavi ovlašteni Mazdin
serviser:
Opasno je da sami mijenjate osigurač,
jer je nazivna struja GLAVNOG
osigurača visoka. Nepropisna zamjena
može izazvati strujni udar ili kratki spoj,
što može izazvati požar.
4. Vratite poklopac i provjerite je li dobro
pri þvrš üen.
Održavanje i briga
Korisni þko održavanje
6-55
Page 670 of 819
tOpis plo þe s osigura þima
Kutija s osigura þima (u prostoru motora)
OPISVRIJED-
NOSTI
OSIGU-
RA ýAZAŠTI ûENA KOMPONENTA
1
50 A Za zaštitu raznih strujnih krugova
2 IG2 30 A Za zaštitu raznih strujnih krugova
3INJECTOR
ENG.SUB30 A
Sustav upravljanja motorom
*
4SCR1
EVVT20 A
Sustav upravljanja motorom*
5 P.WINDOW1 30 A
Elektri þni prozori*
6 R.HEATER 20 AŠ
7 ADD FAN DE 40 A
Ve n t i l a t o r
*
8 WIPER.DEI 20 A
Odmrziva þ brisa þa vjetrobranskog stakla*
9 DEFOG 40 A Odmagljiva þ stražnjeg stakla
10 DCDC DE 40 A
Za zaštitu raznih strujnih krugova
*
11 EPB R 20 A Elektri þna parkirna ko þnica (EPB) (RH)
Održavanje i briga
Korisni þko održavanje
6-56*Neki modeli.
