5-3

Manövreringstips
•Manövrera luftkonditioneringen med
motorn på.
•Lämna aldrig fläktens reglage/
omkopplare på under en längre tid när
tändningen är i läge ON och motorn är
avstängd för att förhindra att batteriet
laddas ur.
•(Med i-stop)
Luftflödet kan minska något när
i-stop-funktionen aktiveras.
•Ta bort allt som kan täppa till, som löv,
snö och is från motorhuven och
luftintaget i torpedplåtens grill för att
förbättra systemets effektivitet.
•Använd luftkonditioneringen för att
imma av rutorna och avfukta luften.
•Återcirkulationsläget ska användas när
du kör genom tunnlar eller vid
trafikstockningar, eller när du vill stänga
ute friskluften utifrån för att snabbt kyla
ner kupén.
•Använd friskluft utifrån vid ventilation
eller avfrostning av vindrutan.
•Om bilen har parkerats i direkt solljus
när det är varmt ute, öppna rutorna så
den heta luften kommer ut, och starta
sedan luftkonditioneringen.
•Kör luftkonditioneringen cirka 10
minuter minst en gång i månaden så att
de inre delarna hålls smörjda.
•Låt luftkonditioneringen bli kontrollerad
innan den varma säsongen börjar. Brist
på köldmedium kan leda till att
luftkonditioneringen inte blir tillräckligt
effektiv.
Specifikationerna för kylmedlet finns
angivet på en etikett i motorrummet. Om
fel typ av kylmedel används kan det
resultera i ett allvarligt fel i
luftkonditioneringen. Kontakta en
fackutbildad, myndighetscertifierad
reparatör för inspektion eller reparation
eftersom särskilda anordningar krävs för
underhåll av luftkonditioneringen.
Anlita en kunnig reparatör för mer
information. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Märkning
Funktioner i kupén
Luftkonditionering
5-4

Ventilation
tJustera luftinsläppen
Rikta luftflödet
Flytta reglaget för att justera luftflödets
riktning.
OBS
•Om du använder luftkonditioneringen
när det är fuktigt väder ute, kan
systemet blåsa dimma från
luftmunstyckena. Det betyder inte att
något är fel utan är bara ett resultat av
att fuktig luft hastigt kyls av.
•Luftinsläppen kan öppnas och stängas
helt med hjulet.
Luftinsläpp vid sidorna
Knapp
VredÖppna
Stäng
Luftinsläpp i mitten
Knapp
VredStäng Öppna
*Vissa modeller
Bakre luftinsläpp*
KnappVred
Stäng Öppna
Funktioner i kupén
Luftkonditionering
*Vissa modeller.5-5

tVal av luftflödets funktion
Instrumentpanel
Instrumentpanel och golv
GolvDefroster och golv
Defroster
* Med bakre luftinsläpp
OBS
Luft flödar ut ur ventilationsöppningarna och luftflödet kan variera beroende på om
ventilationsöppningarna är öppna eller stängda.
Funktioner i kupén
Luftkonditionering
5-6

Manuell typ
Temperaturvred Fläktvred
Lägesvred
A/C-omkopplare LuftintagsväljarreglageKnapp för bakrutans avimmare
ttReglage
Temperaturvred
Med detta vred justeras temperaturen. Vrid
det medurs för varmt och moturs för kallt.
Fläktvred
Med detta vred kan fläkthastigheten
justeras.
Fläkten har sju hastigheter.
Lägesvred
Vrid funktionsväljaren för att välja
riktning på luftflödet (sidan 5-6).
OBS
•Lägesvredet kan ställas in på
mellanlägena (
) mellan varje läge.
Ställ vredet på ett mellanliggande läge
om du vill dela luftflödet mellan två
lägen.
•När funktionsväljaren exempelvis är i
läge
mellan lägena och , är
luftflödet från golvet mindre än i läge
.
A/C-omkopplare
Tryck på A/C-omkopplaren för att sätta på
luftkonditioneringen. Indikeringslampan
på omkopplaren lyser när fläktvredet står i
ett annat läge än OFF.

Tryck på omkopplaren en gång till för att
stänga av luftkonditioneringen.
OBS
Eventuellt fungerar inte
luftkonditioneringen när
yttertemperaturen närmar sig 0 °C.
Funktioner i kupén
Luftkonditionering
5-7

Luftintagsväljare
Denna omkopplare styr vilken typ av luft
som kommer in i fordonet.

Du kan välja mellan luft utifrån eller
återcirkulerad luft. Tryck på omkopplaren
för att välja luft utifrån/återcirkulation.
Läge för återcirkulerad luft
(indikeringslampan tänd)
Luften utifrån kommer inte in. Använd
detta läge vid körning genom tunnlar,
körning i trafikstockning (områden med
mycket avgaser) eller när det krävs snabb
nerkylning.
Läge för luft utifrån
(indikeringslampan släckt)
Friskluft utifrån kan ledas in i bilen.
Använd detta läge vid ventilation eller
avfrostning av vindrutan.
VARNING
Använd inte läget när det är kallt eller
regnar:
Att använda läget
i kallt eller regnigt
väder är farligt eftersom rutorna kommer
att imma igen. Sikten kan hindras vilket
kan leda till en allvarlig olycka.
Knapp för bakrutans avimmare
Tryck på bakrutans avimmare när du vill
avimma bakrutan.
Se Bakrutans avimmare på sidan 4-80.
tUppvärmning
1. Ställ funktionsväljaren i läget .
2. Ställ väljaren för luftintag i läget för
friskluft utifrån (indikeringslampan
släcks).
3. Vrid temperaturväljaren till läget varm.
4. Ställ in fläkten på önskad hastighet.
5. För att göra luften torrare ska
luftkonditioneringen tillkopplas.
OBS
•Om vindrutan lätt immar igen ska
funktionsväljaren ställas på
.
•Om luften ska vara sval i ansiktshöjd
ska funktionsväljaren ställas på
, och
temperaturväljaren ställs in så att
kupéklimatet är behagligt.
•Luften mot golvet är varmare än luften
mot ansiktet (om inte
temperaturväljaren ställs i det vänstra
eller högra ytterläget).
Funktioner i kupén
Luftkonditionering
5-8

tKylning
1. Ställ funktionsväljaren i läget .
2. Vrid temperaturväljaren till läget kall.
3. Ställ in fläkten på önskad hastighet.
4. Sätt på luftkonditioneringen genom att
trycka på A/C-omkopplaren.
5. Efter att kylningen börjat, justera
fläktvredet och temperaturvredet efter
behov för att bibehålla maximal
komfort.
VIKTIGT
Om luftkonditioneringen används vid
körning uppför långa backar eller i tät
trafik, ska du hålla ett öga på
varningsindikeringen/varningslampan för
hög kylvätsketemperatur för att se om den
är tänd eller blinkar (sidan 4-46).
Luftkonditioneringen kan ge upphov till
överhettning av motorn. Om
varningslampan tänds eller blinkar, ska du
stänga av luftkonditioneringen (sidan
7-25).
OBS
•Maximal kylning uppnås genom att
temperaturvredet ställs i det kallaste
läget och luftintagsväljaren ställs på
recirkulation. Därefter vrids fläktvredet
fullt medurs.
•Om luften ska vara varmare vid golvet
ska funktionsväljaren ställas in på
och temperaturväljaren ställas in så att
kupéklimatet är behagligt.
•Luften mot golvet är varmare än luften
mot ansiktet (om inte
temperaturväljaren ställs i det vänstra
eller högra ytterläget).
tVe n t i l a t i o n
1. Ställ funktionsväljaren i läget .
2. Ställ väljaren för luftintag i läget för
friskluft utifrån (indikeringslampan
släcks).
3. Vrid temperaturväljaren till önskad
temperatur.
4. Ställ in fläkten på önskad hastighet.
tAvfrostning och avimning av
vindrutan
1. Ställ funktionsväljaren i läget .
2. Vrid temperaturväljaren till önskad
temperatur.
3. Ställ in fläkten på önskad hastighet.
4. För att göra luften torrare ska
luftkonditioneringen tillkopplas.
VARNING
Använd inte avimning på vindrutan med
läget
samtidigt som temperaturvredet
är inställt på kallt läge:
Det är farligt att använda
med
temperaturväljaren i läget kall eftersom
vindrutans utsida kommer att imma igen.
Sikten kan hindras vilket kan leda till en
allvarlig olycka. Ställ temperaturväljaren i
läget het eller varm när
används.
OBS
•Om du vill ha maximal avfrostning
startar du luftkonditioneringen, ställer
temperaturvredet på mycket varmt läge
och vrider fläktvredet fullt medurs.
•Om varm luft önskas på golvet, sätt
funktionsväljaren i läget
.
•I läget väljs friskluftläget
automatiskt. Luftintagsväljaren kan inte
ändras till recirkulationsläge.
Funktioner i kupén
Luftkonditionering
5-9

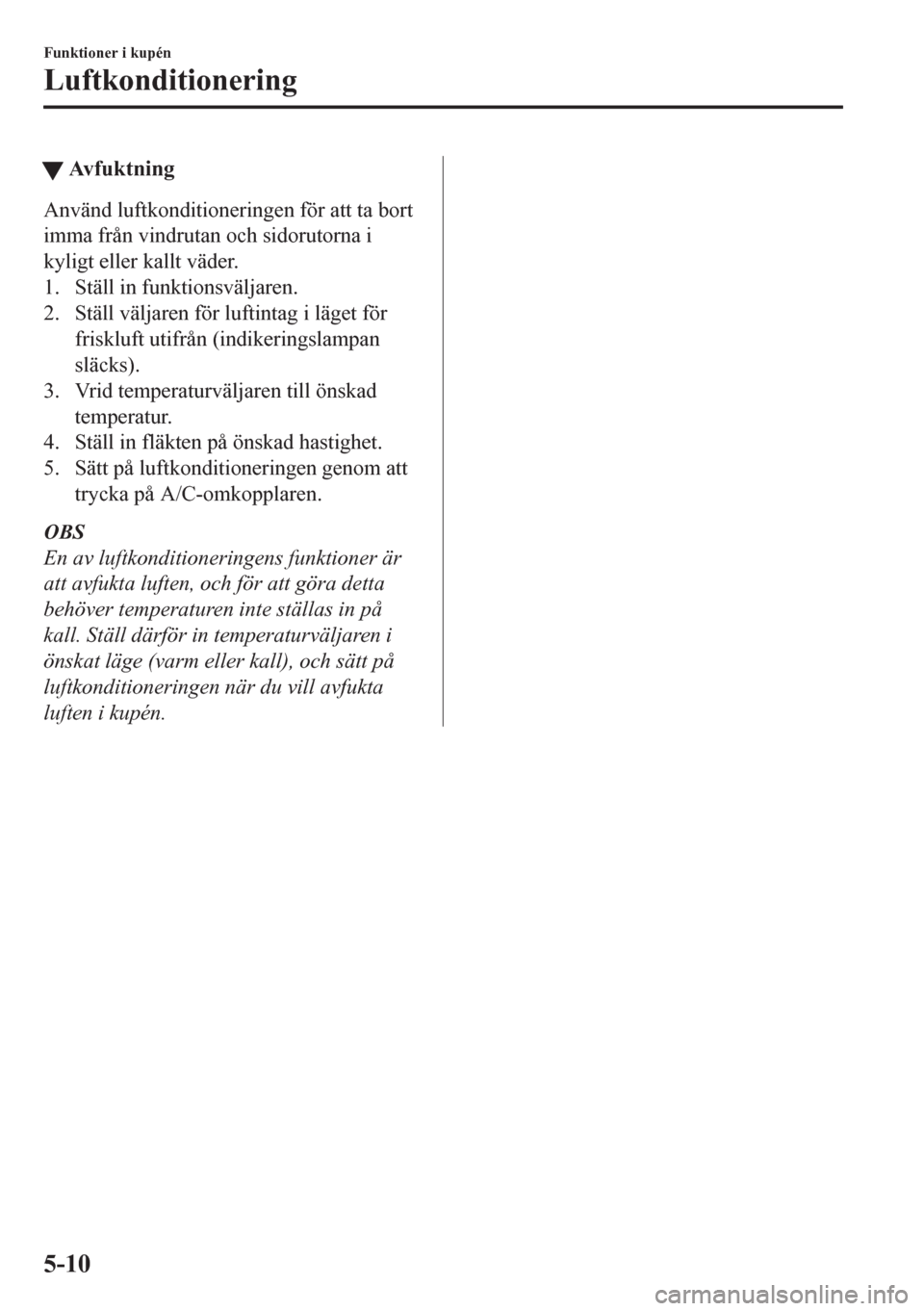

tAvfuktning
Använd luftkonditioneringen för att ta bort
imma från vindrutan och sidorutorna i
kyligt eller kallt väder.
1. Ställ in funktionsväljaren.
2. Ställ väljaren för luftintag i läget för
friskluft utifrån (indikeringslampan
släcks).
3. Vrid temperaturväljaren till önskad
temperatur.
4. Ställ in fläkten på önskad hastighet.
5. Sätt på luftkonditioneringen genom att
trycka på A/C-omkopplaren.
OBS
En av luftkonditioneringens funktioner är
att avfukta luften, och för att göra detta
behöver temperaturen inte ställas in på
kall. Ställ därför in temperaturväljaren i
önskat läge (varm eller kall), och sätt på
luftkonditioneringen när du vill avfukta
luften i kupén.
Funktioner i kupén
Luftkonditionering
5-10

Helautomatisk typ
Systeminformation från luftkonditioneringen visas på displayen.
Fläkthastighet Display för temperaturinställning (förarsida)
Funktionsväljar
visning Visning av A/C-läge
Temperaturinställningsvisning (passagerarsida)
Luftintagsväljare
(recirkulationsläge)
Luftintagsväljare
(friskluftsläge) Temperaturreglering för förare
AUTO-knapp
Lägesväljare
Knappar för fläktstyrningOFF-knapp Defrosteromkopplare
Knapp för bakrutans avimmare
Temperaturreglering
för passagerare
DUAL-kn
app
A/C-omkopplare
ttReglage
AUTO-knapp
Tryck på AUTO-knappen om du vill att
följande funktioner ska regleras
automatiskt för att uppnå den inställda
temperaturen:
•Luftflödets temperatur
•Mängd luftflöde
•Val av luftflödesläge
•Läge utvändig/återcirkulerad luft
•Luftkonditioneringens funktion
•Val av A/C eller A/C ECO
OBS
Indikeringslampa AUTO-knapp
•Den lyser för att indikera automatisk
drift, och systemet fungerar automatiskt.
•Om någon av följande knappar trycks in
under automatisk drift, stängs den
automatiska driften av och
AUTO-indikeringslampan släcks.
•Lägesväljare
•Knappar för fläktstyrning
•Knapp för framrutans defroster
Funktionerna hos andra omkopplare
fortsätter att drivas automatiskt.
OFF-knapp
Tryck på OFF för att stänga av
luftkonditioneringssystemet.
Funktioner i kupén
Luftkonditionering
5-11

Temperaturvred
Med detta vred justeras temperaturen. Vrid
det medurs för varmt och moturs för kallt.
•När DUAL-knappen är avstängd:
Vrid temperaturvredet för förarsidans
temperatur för att reglera temperaturen i
hela kupén.
•När DUAL-knappen är på:
Reglera förarsidans eller
framsätespassagerarens temperatur
oberoende på respektive sida av kupén
med temperaturvredet.
OBS
•Luftkonditioneringssystemet växlar till
individuell drift (DUAL-knappens
indikeringslampa lyser) när
framsätespassagerarens temperaturvred
vrids, även när DUAL-knappen är av.
Detta gör det möjligt att ställa in olika
temperatur för föraren och
framsätespassageraren.
•Temperaturenheter för visning av
temperaturinställningarna kan ändras
tillsammans med temperaturenheter för
visning av yttertemperaturen.
(Instrumentgrupp typ A)
Se Visning av yttertemperaturen på
sidan 4-37.
(Instrumentgrupp typ B)
Se Visning av yttertemperatur (utan
multiinformationsdisplay) på sidan
4-29.
Knappar för fläktstyrning
Fläkten har sju hastigheter. Den valda
hastigheten visas.
Lägesväljare
Önskat luftflödesläge kan väljas (sidan
5-6).
OBS
•Med luftflödet ställt i läge och
temperaturväljaren inställd på en
mellantemperatur, riktas uppvärmd luft
mot fötterna och luft med förhållandevis
lägre lufttemperatur strömmar ut via
munstycken i mitten, vänster och höger.
•Ställ luftmunstycket på genom att
trycka på knappen för framrutans
defroster.
•I läget väljs friskluftsläget
automatiskt.
A/C-omkopplare
Om du trycker på A/C-knappen när
AUTO-knappen är på stängs
luftkonditioneringen av (nedkylning/
avfuktning).
Luftkonditioneringen slås på och av varje
gång A/C trycks in.
Ändras enligt följande varje gång som A/
C-knappen trycks in.
A/C
:A/C ECO
:Stopp
OBS
•Luftkonditioneringen startar om du
trycker in A/C-omkopplaren när
luftkonditioneringen är avstängd.
•A/C ECO-funktionen är utformad för att
effektivisera användningen av
luftkonditioneringssystemet. ”A/C
ECO” visas på displayen för att
indikera att luftkonditioneringen arbetar
optimalt.
•Eventuellt fungerar inte
luftkonditioneringen när
yttertemperaturen närmar sig 0 °C.
Funktioner i kupén
Luftkonditionering
5-12
