Para el usar el elevalunas eléctrico con el motor apagado, el interruptor debe ser
levantado firmemente mientras se cierra la ventanilla debido a que la función de cierre
automático no funcionará.
•Cuando el interruptor de bloqueo del elevalunas eléctrico se encuentra en la posición de
bloqueo, la luz en cada interruptor de elevalunas eléctrico, excepto el interruptor del
elevalunas eléctrico del conductor se apaga. La luz podría resultar difícil de ver
dependiendo de la luz alrededor.
▼Apertura/cierre automáticos
Para abrir completa y automáticamente la
ventanilla, empuje el interruptor
completamente hacia
abajo, y suéltelo. La
ventanilla se abrirá completa y
automáticamente.
Para cerrar completa y automáticamente la
ventanilla, tire del interruptor
completamente hacia arriba, y suéltelo. La
ventanilla se cerrará completa y
automáticamente.

Para parar la ventanilla por la mitad,
levante o pulse el interruptor en la
dirección opuesta y luego suéltelo.
NOTA
Procedimiento de inicialización del
sistema de los elevalunas eléctricos
Si la batería se desconectó durante el
mantenimiento del vehículo, o por alguna
otra razón (como cuando se continúa
accionando un interruptor después de
abrir/cerrar completamente la ventanilla),
las ventanillas no se abrirán ni cerrarán
completa y automáticamente.
La función de elevalunas eléctrico sólo
continuará funcionando en una elevalunas
eléctrico que haya sido repuesto.
1. Coloque el conmutador de arranque a
la posición ON.
2. Asegúrese que no se oprime elinterruptor de bloqueo del elevalunas
eléctrico ubicado en la puerta del
conductor.
3. Presione el interruptor y abra
completamente la ventanilla.
4. Levante el interruptor para cerrar completamente la ventanilla y continúe
sosteniendo el interruptor durante
aproximadamente 2 segundos después
de cerrar completamente la ventanilla.
5. Asegúrese que los elevalunas eléctricos funcionan correctamente
usando los interruptores de puerta.
Después de reinicializar el sistema cada
ventanilla de pasajero podrá abrir o
cerrar automáticamente usando los
interruptores de control principal.
▼ Ventanilla con dispositivo de
seguridad en caso de obstrucción
Si se detecta algún objeto extraño entre la
ventanilla y el marco de la ventanilla
durante el cierre automático (consulte el
apartado Apertura/cierre automático en la
página 3-51), la ventanilla detiene la
operación de cierre y se abre
automáticamente hasta una posición
intermedia.
Antes de conducir
Ventanillas
3-51
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

NOTA
•La función libre de atascos puede
funcionar en las siguientes condiciones:
•Se detecta un fuerte impacto mientras
la ventanilla se está cerrando
automáticamente.
•La ventanilla se cierra
automáticamente con temperaturas
muy bajas.
•En el caso de que la función de libre de
atascos se active y el elevalunas
eléctrico no se puede cerrar
automáticamente, tire ligeramente y
mantenga el interruptor y la ventanilla
se cerrará.
•La función de ventanilla libre de
aprietes no funciona hasta que se haya
repuesto el sistema.
Techo solar*
El techo solar se puede abrir o cerrar al
accionar el interruptor superior de
inclinación/deslizamiento en los asientos
delanteros.
ADVERTENCIA
No deje que los pasajeros se paren o
saquen alguna parte del cuerpo a través
del techo solar abierto mientras el vehículo
está en movimiento:
Es peligroso sacar la cabeza, los brazos u
otras partes del cuerpo por el techo solar.
La cabeza o los brazos podrían golpearse
con algo mientras el vehículo está en
movimiento. Esto puede provocarle heridas
graves o la muerte.
Nunca deje que los niños jueguen con el
interruptor de inclinación/deslizamiento:
El interruptor de inclinación/deslizamiento
podría permitir que los niños usen el techo
solar por descuido lo cual podría resultar
en heridas graves si las manos, la cabeza o
el cuello de un niño quedara atrapado por
el techo solar.
Se debe asegurar que no haya obstáculos
antes de cerrar el techo solar:
El cerrar el techo solar es peligroso. Las
manos, cabeza o incluso el cuello de una
persona, especialmente un niño, puede
quedar atrapado al cerrarlo, causándole
heridas graves o incluso la muerte.
Antes de conducir
Ventanillas
3-52*Algunos modelos
CX-5_8GJ3-SP-18B_Edition12018-1-18 22:08:37

Asegúrese de que nada bloquea el techo
solar justamente antes de que llegue a la
posición en que se encuentra
completamente cerrado:
Bloquear el techo solar justamente antes
de que llegue a la posición en que se
encuentra completamente cerrado es
peligroso.
En esos casos, la función de techo solar
libre de aprietes no puede evitar que el
techo solar se cierre. Si se aprieta los dedos,
podría sufrir heridas graves.
PRECAUCIÓN
No se siente ni coloque objetos pesados
en la zona de apertura y cierre del techo
solar. De lo contrario, se podría dañar el
techo solar.
 No abra ni cierre el techo solar a la fuerza
con temperaturas bajo cero o si nieva. De
lo contrario, se podría dañar el techo
solar.
 La cubierta de techo solar no se inclina.
Para evitar que se dañe la cubierta del
techo solar, no la empuje hacia arriba.
 No cierre la cubierta del techo solar
mientras el techo solar esté abierto. Si
intenta cerrar a la fuerza la cubierta del
techo solar se podría dañar.
▼ Operación de inclinación/
deslizamiento
El techo solar se puede abrir o cerrar
eléctricamente sólo si el encendido se
cambia a ON.
•Antes de salir del vehículo o lavar su
Mazda, asegúrese que el techo solar está
completamente cerrado de manera que
el aguan no entre dentro del área de la
cabina.
•Luego de lavar su Mazda o después de
que llueve, elimine el agua del techo
solar antes de hacerlo funcionar para
evitar que entre agua que podría
ocasionar óxido y el agua dañar el
recubrimiento interior del techo.
Interruptor de
inclinación/deslizamiento
Inclinación
La parte trasera del techo solar se puede
levantar para permitir mayor ventilación.

Para una inclinación completa y
automáticamente, pulse
momentáneamente el interruptor de
deslizamiento/inclinación.
Para cerrar completa y automáticamente,
oprima momentáneamen
te el interruptor
de deslizamiento/inclinación hacia
adelante.
Antes de conducir
Ventanillas
3-53
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Para detener la inclinación, pulse el
interruptor de inclinación/deslizamiento.
Si el techo solar ya está abierto y desea
inclinarlo, primero ciérrelo y después lleve
a cabo la operación de inclinación.
Cerrar (Inclinar
hacia abajo)Inclinar
hacia arriba
Deslizamiento
Para una apertura completa y
automáticamente, pulse
momentáneamente el interruptor de
deslizamiento/inclinación hacia atrás.
Para cerrar completa y automáticamente,
oprima momentáneamente el interruptor
de deslizamiento/inclinación hacia
adelante.
Para detener parcialmente el
deslizamiento, pulse el interruptor de
inclinación/deslizamiento.
Si el techo solar ya está inclinado y desea
abrirlo, primero ciérrelo y después lleve a
cabo la operación de apertura.
CerrarAbrir
NOTA
Si el techo solar no funciona
correctamente, lleve a cabo el siguiente
procedimiento:
1. Coloque el conmutador de arranque a
la posición ON.
2. Oprima el interruptor de inclinación,
para abrir inclinando la parte trasera
del techo solar.
3. Repita el paso 2. La parte de atrás del
techo solar se abre inclinándose a la
posición totalmente abierta y, a
continuación, se cierra un poco.
Si el procedimiento de reposición se
realiza mientras el techo solar está en la
posición de deslizamiento (parcialmente
abierto) se cerrará antes de que se abra
inclinándose la parte de atrás.
▼ Techo solar libre de aprietes
Si las manos, cabeza de una persona u otro
objeto bloquea el techo solar mientras se
cierra, éste se detendrá y continuará
moviéndose en la dirección de apertura.
NOTA
•La función libre de atascos puede
funcionar en las si
guientes condiciones:
•Se detecta un fuerte impacto mientras
el techo solar se está cerrando
automáticamente.
•El techo solar se cierra
automáticamente con temperaturas
muy bajas.
•En el caso de que la función de libre de
atascos se active y el techo solar no se
pueda cerrar automáticamente, pulse el
interruptor de inclinación/deslizamiento
y el techo solar se cerrará.
Antes de conducir
Ventanillas
3-54
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

•La función de libre de aprietes no
funciona hasta que se haya repuesto el
sistema.

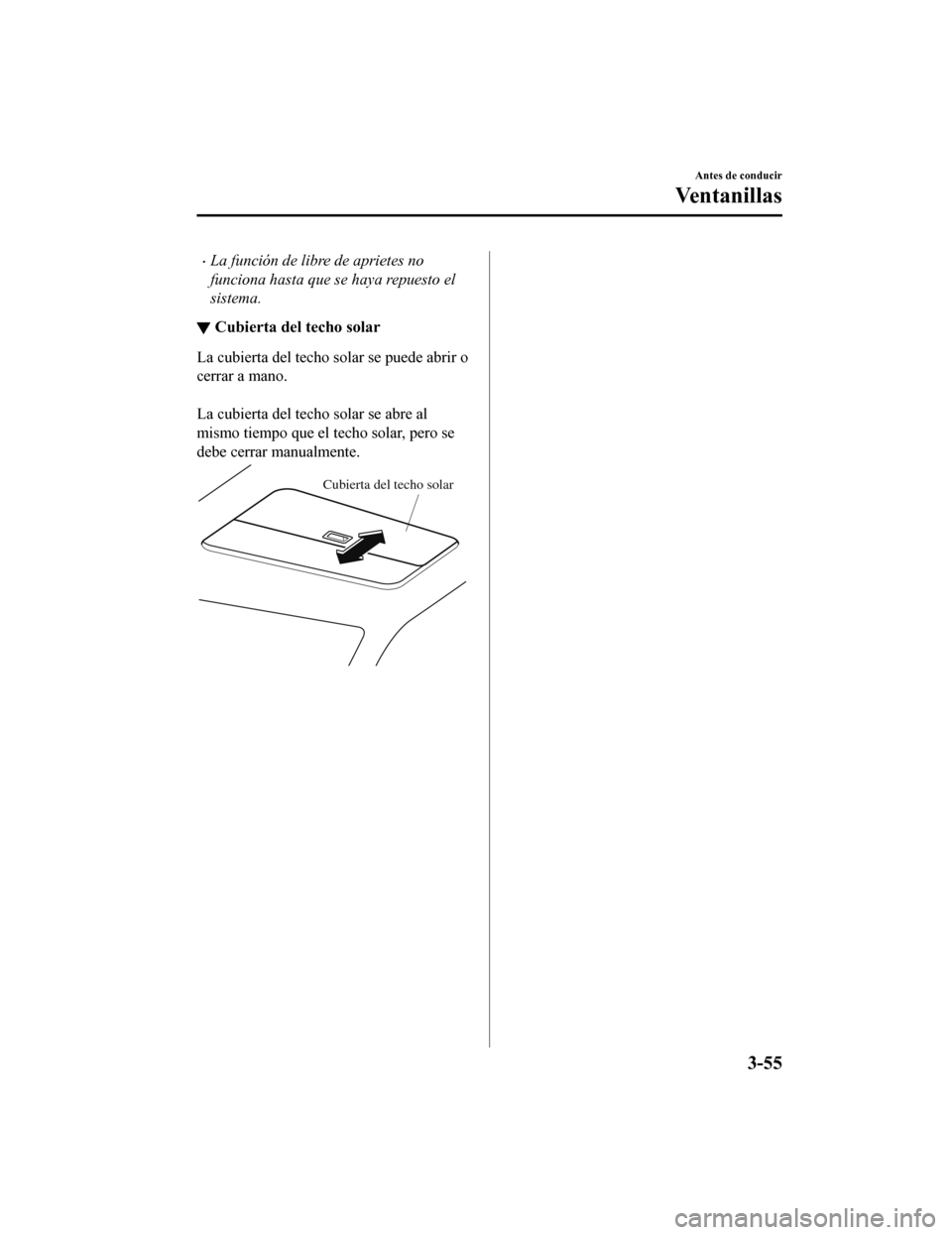

▼Cubierta del techo solar
La cubierta del techo solar se puede abrir o
cerrar a mano.

La cubierta del techo solar se abre al
mismo tiempo que el techo solar, pero se
debe cerrar manualmente.
Cubierta del techo solar
Antes de conducir
Ventanillas
3-55
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

Modificaciones y equiposadicionales
Mazda no puede garantizar el
funcionamiento de los sistemas antirrobos
y de inmovilizador si el sistema ha sido
modificado o si se ha instalado algún
equipo adicional.
PRECAUCIÓN
Para no dañar el vehículo, no modifique el
sistema o instale equipos adicionales a los
sistemas antirrobos y de inmovilizador o el
vehículo.
Sistema inmovilizador
El sistema inmovilizador permite arrancar
el motor solo con una llave que el sistema
reconoce.

Si alguien intenta arrancar el motor con
una llave no válida, el motor no arrancará,
y por lo tanto ayudará a que no le roben el
vehículo.
Si tiene un problema con el sistema
inmovilizador o la llave, consulte a un
técnico autorizado Mazda.
PRECAUCIÓN
 Los cambios o
modificaciones no
aprobados expresamente por la parte
responsable para el cumplimiento
pueden anular la autoridad del usuario
para usar el aparato.
 Para no dañar la llave, siga las
instrucciones no:
 Deje caer la llave.
 Moje la llave.
 Exponga la llave a ningún tipo de
campo magnético.
 Exponga la llave a altas temperaturas
en lugares como el tablero o el capó,
bajo los rayos directos del sol.
 Si el motor no arranca con la llave
correcta, y el indicador de seguridad se
mantiene encendido o destellando, el
sistema puede sufrir un
malfuncionamiento. Consulte a un
técnico autorizado Mazda.
Antes de conducir
Sistema de seguridad
3-56
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

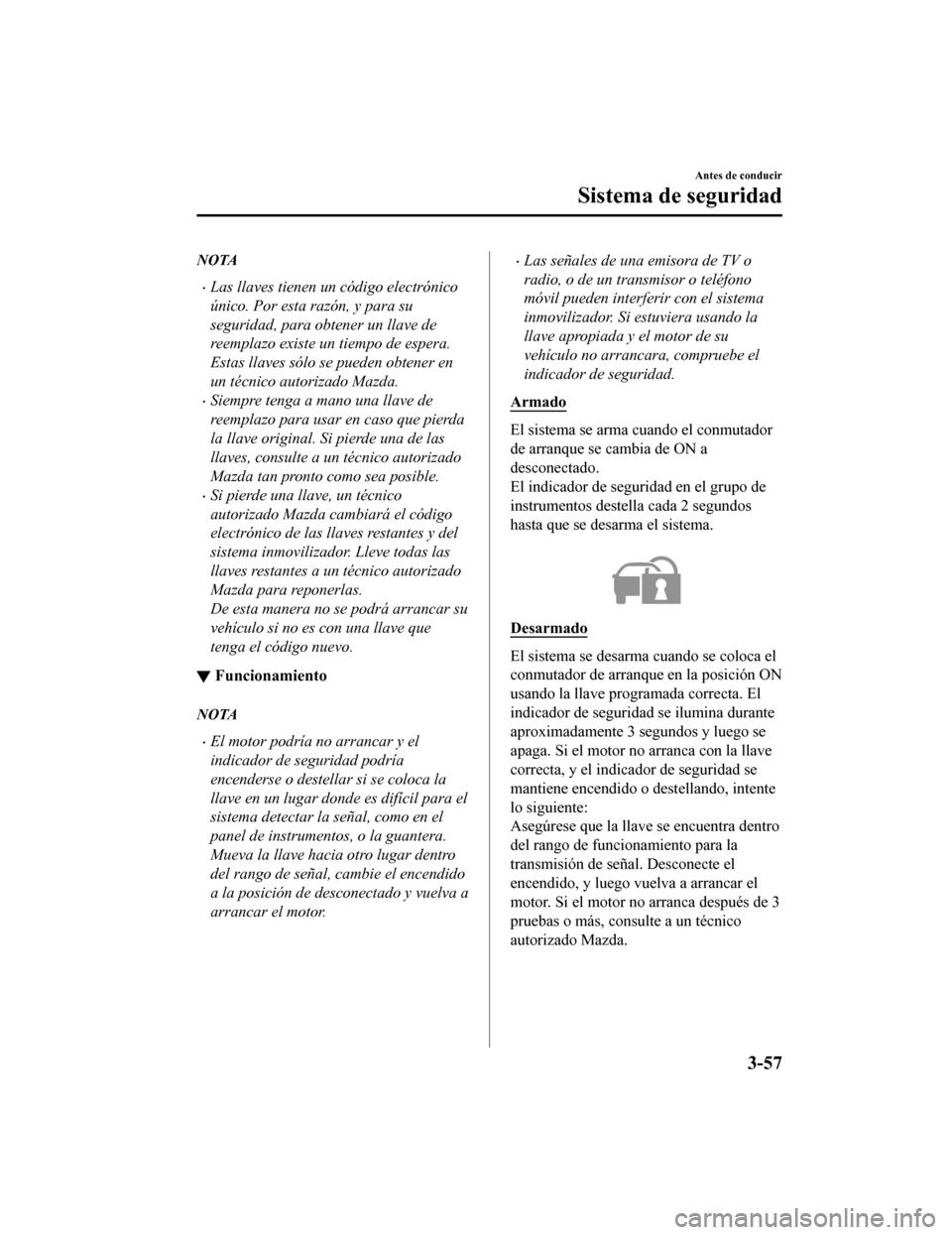

NOTA
•Las llaves tienen un código electrónico
único. Por esta razón, y para su
seguridad, para obtener un llave de
reemplazo existe un tiempo de espera.
Estas llaves sólo se pueden obtener en
un técnico autorizado Mazda.
•Siempre tenga a mano una llave de
reemplazo para usar en caso que pierda
la llave original. Si pierde una de las
llaves, consulte a un técnico autorizado
Mazda tan pronto como sea posible.
•Si pierde una llave, un técnico
autorizado Mazda cambiará el código
electrónico de las llaves restantes y del
sistema inmovilizador. Lleve todas las
llaves restantes a un técnico autorizado
Mazda para reponerlas.
De esta manera no se podrá arrancar su
vehículo si no es con una llave que
tenga el código nuevo.
▼Funcionamiento
NOTA
•El motor podría no arrancar y el
indicador de seguridad podría
encenderse o destellar si se coloca la
llave en un lugar donde es difícil para el
sistema detectar la señal, como en el
panel de instrumentos, o la guantera.
Mueva la llave hacia otro lugar dentro
del rango de señal, cambie el encendido
a la posición de desconectado y vuelva a
arrancar el motor.
•Las señales de una emisora de TV o
radio, o de un transmisor o teléfono
móvil pueden interferir con el sistema
inmovilizador. Si estuviera usando la
llave apropiada y el motor de su
vehículo no arrancara, compruebe el
indicador de seguridad.
Armado
El sistema se arma cuando el conmutador
de arranque se cambia de ON a
desconectado.
El indicador de seguridad en el grupo de
instrumentos destella cada 2 segundos
hasta que se desarma el sistema.

Desarmado
El sistema se desarma cuando se coloca el
conmutador de arranque en la posición ON
usando la llave programada correcta. El
indicador de seguridad se ilumina durante
aproximadamente 3 segundos y luego se
apaga. Si el motor no arranca con la llave
correcta, y el indicador de seguridad se
mantiene encendido o destellando, intente
lo siguiente:
Asegúrese que la llave se encuentra dentro
del rango de funcionamiento para la
transmisión de señal. Desconecte el
encendido, y luego vuelva a arrancar el
motor. Si el motor no arranca después de 3
pruebas o más, consulte a un técnico
autorizado Mazda.
Antes de conducir
Sistema de seguridad
3-57
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

NOTA
•Si el indicador de seguridad comienza a
destellar continuamente mientras
conduce, no apague el motor. Continúe
conduciendo hasta un técnico
autorizado Mazda y hágalo revisar. Si
apaga el motor mientras el indicador
está destellando, no podrá volverlo a
arrancar.
•Debido a que los códigos electrónicos
son repuestos al reparar el sistema
inmovilizador, se necesitarán las llaves.
Asegúrese de llevar todas las llaves a un
técnico autorizado Mazda de manera
que las pueda programar.
Sistema antirrobo*
Si el sistema antirrobos detecta una
entrada inapropiada en el vehículo o el
sensor de intrusiones detecta movimiento
en el vehículo que puede resultar en el
robo del vehículo (con sensor de
intrusiones) o sus contenidos, la alarma
alerta haciendo sonar la sirena/bocina y
destellar las luces de aviso de peligro.

El sistema no funcionará a menos que
haya sido armado correctamente. Por lo
tanto cuando deje su vehículo, siga el
procedimiento de armado correcto.
Sensor de intrusión
*
El sensor de intrusiones usa ondas
ultrasónicas para detectar movimientos
dentro del vehículo y para alertar de la
intrusión en el vehículo.

El sensor de intrusiones detecta ciertos
tipos de movimientos dentro del vehículo,
sin embargo, también podría responder a
fenómenos exteriores al vehículo como
vibraciones, ruidos fuertes, viento y
corrientes de aire.
PRECAUCIÓN
Para que el sensor de intrusiones funcione
correctamente, asegúrese de lo siguiente:
 No cuelgue vestimenta ni objetos de un
reposacabezas o gancho para ropa.
 Vuelva los parasoles de extensión a sus
posiciones originales.
 No tape el sensor de intrusiones
cubriéndolo o colocándole objetos
encima.
Antes de conducir
Sistema de seguridad
3-58*Algunos modelos
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

No permita que el sensor de intrusiones
se ensucie ni lo limpie con líquidos.
 No golpee ni provoque un impacto en el
sensor de intrusiones o en el bisel del
sensor de intrusiones.
 No instale asientos que no sean
productos genuinos de Mazda.
 Para no obstruir el sensor de intrusiones,
no coloque objetos ni carga que sean
más altos que los reposacabezas
próximo al sensor de intrusiones.

Sensor de intrusión y bisel
de sensor de intrusión
▼ Funcionamiento
Condiciones para el disparo de la
sirena/bocina
La sirena/bocina suen
a intermitentemente
y las luces de aviso de peligro parpadean
durante aproximadamente 30 segundos
cuando el sistema se dispara en cualquiera
de los siguientes casos:
•Abriendo una puerta con la llave
auxiliar o un seguro interior.
•Al abrir a la fuerza una puerta, el capó o
el portón trasero.
•Al abrir el capó usando la palanca de
desbloqueo del capó.
•Al colocar el conmutador de arranque en
la posición ON sin usar el botón
pulsador de encendido.
•(Con sensor de intrusiones)
Cuando el sensor de intrusión detecta un
movimiento dentro del vehículo.
El sistema se volverá a activar (hasta 10
veces) si persiste una de las condiciones
detalladas más arriba.
•(Con sensor de intrusiones)
Si se desconecta el te rminal de la batería
(las luces de emergencia no parpadean).
El sistema se activará aproximadamente
10 veces.
NOTA
•Si la compuerta trasera no se abre
mientras el sistema antirrobos está
funcionando.
•Para vehículos equipados con la
compuerta trasera eléctrica, la
compuerta trasera se puede abrir
incluso si el sistema antirrobos está
funcionando al pulsar el botón de
compuerta trasera eléctrica en el
transmisor o el interruptor del abridor
de la compuerta trasera eléctrica
mientras lleva consigo la llave.
•Si la batería se descarga mientras el
sistema antirrobo está armado, la
bocina/sirena se activará y las luces de
advertencia de peligro parpadearán
cuando se cargue o cambie la batería.
Antes de conducir
Sistema de seguridad
3-59
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

▼Como armar el sistema
1. Cierre bien las ventanillas y el techo
solar
*.
NOTA
(Con sensor de intrusiones)
Incluso con una ventanilla o el techo
solar abierto
*, el sistema se puede
armar, sin embargo, dejar las
ventanillas y el techo solar
*
parcialmente abierto puede invitar a
los ladrones, o el viento que sople
hacia adentro del vehículo puede
disparar la alarma.
La función del sensor de intrusiones se
puede cancelar.
Consulte la sección Cancelando el
sensor de intrusión (Con sensor de
intrusiones) en la página 3-61.
2. Coloque el conmutador de arranque en la posición OFF.
3. Asegúrese de que el capó, las puertas y el portón trasero estén cerrados.
4. Pulse el botón de bloqueo en el transmisor o cierre la puerta del
conductor desde afuera con la llave
auxiliar.
Las luces de emergencia parpadearán
una vez.
(Con función de sistema avanzado
de telemando de las puertas)
Pulse un interruptor de solicitud.

El indicador de seguridad en el panel
de instrumentos destella durante 20
segundos.

5. Después de 20 segundos, el sistemaestará completamente armado.
NOTA
•El sistema antirrobos también se
puede armar activando la función de
doble cierre automático con todas
las puertas, la compuerta trasera y
el capó cerrados.
Consulte la sección Transmisor en la
página 3-4.
•El sistema se desarmará si una de
las siguientes operaciones tiene
lugar en menos de aproximadamente
20 segundos después de oprimir el
botón para cerrar:
•Abriendo el seguro de una puerta.
•Abriendo una puerta.
•Abriendo el capó.
•Cambiando el conmutador de
arranque a ON.
Para volver a armar el sistema,
vuelva a realizar el proceso de
armado.
•Cuando las puertas son cerradas
oprimiendo el botón para cerrar en
el transmisor o usando la llave
auxiliar mientras el sistema
antirrobos está armado, las luces de
advertencia de peligro destellarán
una vez para indicar que el sistema
está armado.
Antes de conducir
Sistema de seguridad
3-60*Algunos modelos
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37
