Aviso de Saída de Faixa de Rodagem
Se o sistema determinar que o veículo se pode desviar da sua faixa de rodagem, o aviso de
saída de faixa de rodagem (som beep, som forte
*1, ou vibração do volante) é ativado e a
direção, para a qual o sistema determina que o veículo se pode desviar, é indicada no ecrã
multi-informação ou ecrã de condução ativa.
Para veículos equipados com ecrã multi-informação, a direção, p ara a qual o sistema
determina que o veículo se pode desviar, é indicada no ecrã mul ti-informação.
Para veículos equipados com ecrã de condução ativa, a cor da li nha de marcação na direção
para a qual o sistema determina que o veículo se pode desviar, é alterada de branca para
amber e a linha de marcação pisca.
Ecrã de Multi-Informação Ecrã de Condução Ativa
NOTA
•Se configurou o som de aviso de saída de faixa de rodagem para as definições de som
beep/som forte
*1, o som de aviso pode não ser ouvido, consoante as condições de ruído
circundantes.
•Se configurou o sistema de aviso de saída de faixa de rodagem para as definições de
vibração do volante, a vibração pode não ser sentida dependendo das condições da
superfície da estrada.
•Quando a configuração para a assistência à direção for alterada para operacional, os
avisos podem ser configurados para ativarem/não ativarem. (Quando a configuração
para a assistência à direção for alterada para não operacional, os avisos não podem ser
configurados para não ativarem.)
Consulte Alteração das Configurações (Características de Personalização) na página
9-16.
•O LAS & LDWS pode ser alterado para as seguintes configurações, independentemente
da assistência à direção ter sido confi gurada para operacional/não operacional.
Verifique sempre o estado de configuração quando conduzir o veículo e faça alterações às
configurações, se necessário.
Consulte Alteração das Configurações (Características de Personalização) na página
9-16.
•Vibração do volante: Forte/fraco
•Volume do som de aviso
•Tipos de avisos (vibração do volante/som beep/som forte*1)
Durante a Condução
i-ACTIVSENSE
4-219
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

*1 Uma banda sonora, é uma série de relevos na superfície da estrada posicionados emintervalos específicos, e quando os pneus do veículo passam por cima dos relevos, é
produzido um som que alerta o condutor que o veículo se está a desviar da faixa de
rodagem.
O som de aviso é a reprodução do som que ocorre quando os pneus do veículo passam
por cima de uma banda sonora.
Ruído
Entalhe
Durante a Condução
i-ACTIVSENSE
4-220
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Limitador de Velocidade Regulável (ASL)*
O ASL é uma função para impedir que o veículo seja conduzido a uma velocidade superior
à velocidade definida. A velocidade do veículo é controlada mas que se mantenha abaixo da
velocidade definida mesmo que o pedal do acelerador seja premid o.
O ASL pode ser definido entre 30 e 200 km/h. A velocidade do ve ículo pode exceder a
velocidade definida quando o veículo é conduzido numa descida, contudo, o sistema notifica
o condutor, fazendo o ecrã piscar e ativando um sinal sonoro.
AV I S O
Desligue sempre o sistema ao trocar de condutores:
Se o veículo for vendido a outro proprietário e o novo condutor desconhecer a função ASL, o
veículo pode não acelerar quando o condutor pressiona o pedal do acelerador, podendo
provocar um acidente.
Durante a Condução
i-ACTIVSENSE
*Alguns modelos.4-221
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

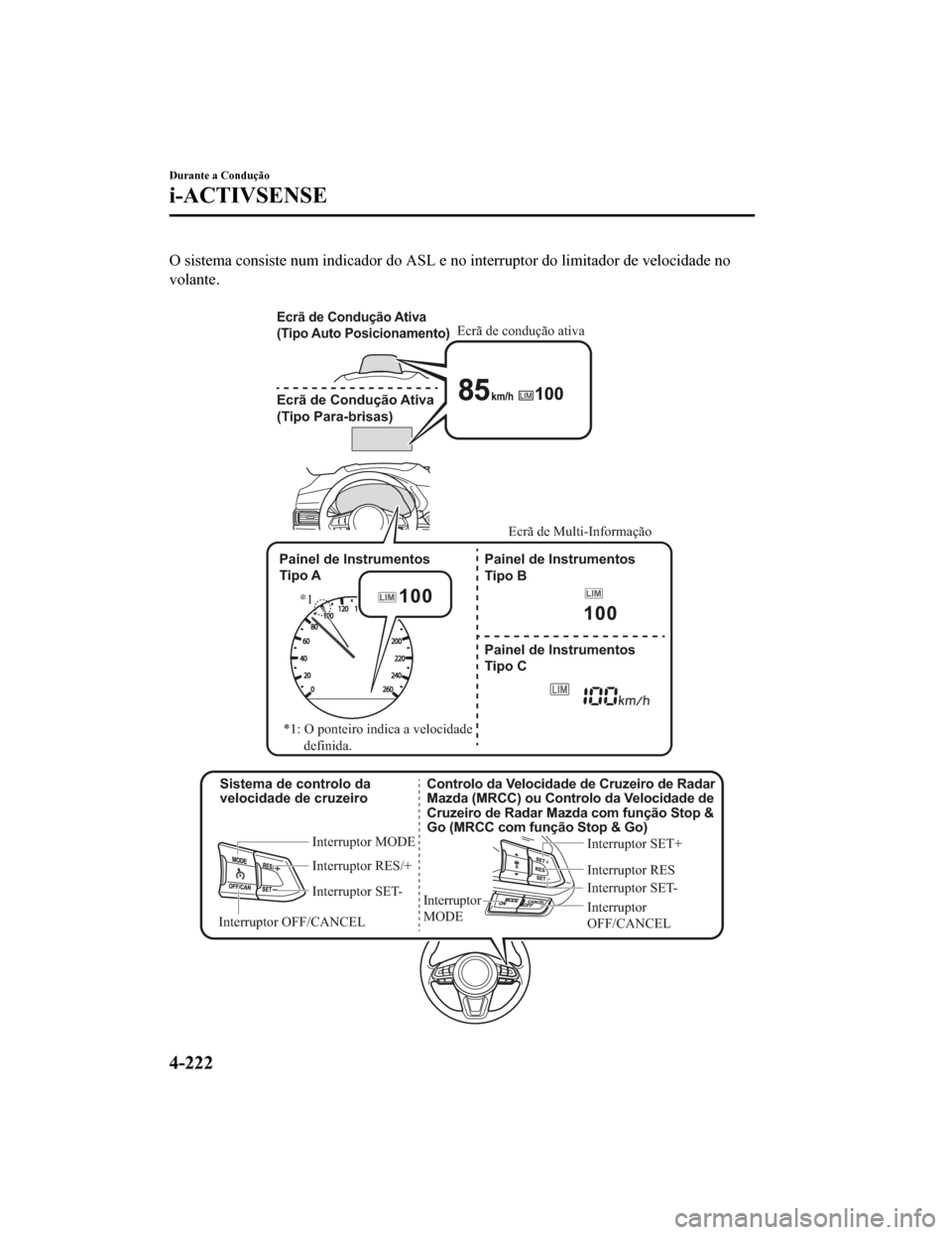

O sistema consiste num indicador do ASL e no interruptor do limitador de velocidade no
volante.

Sistema de controlo da velocidade de cruzeiro
Interruptor MODE
Interruptor RES/+
Interruptor SET-
Interruptor OFF/CANCEL Interruptor RES
Interruptor
MODE
Interruptor SET- Interruptor SET+
Ecrã de Condução Ativa
(Tipo Para-brisas)
Controlo da Velocidade de Cruzeiro de Radar
Mazda (MRCC) ou Controlo da Velocidade de
Cruzeiro de Radar Mazda com função Stop &
Go (MRCC com função Stop & Go) Interruptor
OFF/CANCEL
Painel de Instrumentos
Tipo B
Painel de Instrumentos
Tipo C
*1
*1: O ponteiro indica a velocidade definida.
Painel de Instrumentos
Tipo A
Ecrã de Condução Ativa
(Tipo Auto Posicionamento)
Ecrã de Multi-Informação
Ecrã de condução ativa
Durante a Condução
i-ACTIVSENSE
4-222
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

Indicação Principal (Branca) do Limitador de Velocidade Regulável (ASL)/
Indicação de Velocidade Definida (Verde) do Limitador de Veloci dade Regulável
(ASL)
Esta indicação possui 2 cores.
Indicação principal (branca) do ASL
A indicação é visualizada na cor branco quando o interruptor MO DE é pressionado e o ASL
é ativado.
Indicação da velocidade definida (verde) do ASL
A indicação é visualizada a verde quando tiver sido definida uma velocidade.
Ecrã do Limitador de Vel ocidade Regulável (ASL)
O estado da configuração do ASL é apresentado no ecrã de conduç ão ativa (veículos com
ecrã de condução ativa) ou no ecrã do painel de instrumentos.
Ecrã stand-by
Indica quando o interruptor do limitador de velocidade é operad o e o sistema é ativado.
Desliga-se quando o sistema é desligado.

Ecrã de Condução Ativa
Painel de
Instrumentos Tipo A Painel de
Instrumentos Tipo B
Painel de
Instrumentos Tipo C
Durante a Condução
i-ACTIVSENSE
4-223
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

Ecrã de configuração
Com controlo da velocidade de cruzeiro
Indica quando o interruptor SET/
é operado e a velocidade é definida.
Com Controlo da Velocidade de Cr uzeiro de Radar Mazda (MRCC) ou Controlo da
Velocidade de Cruzeiro de Radar Mazda com função Stop & Go (MRC C com função
Stop & Go)
Indica quando o interruptor SET
ou SET é utilizado e a velocidade é definida.

Ecrã de Condução Ativa
Painel de
Instrumentos Tipo A
Painel de
Instrumentos Tipo B Painel de
Instrumentos Tipo C
Durante a Condução
i-ACTIVSENSE
4-224
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

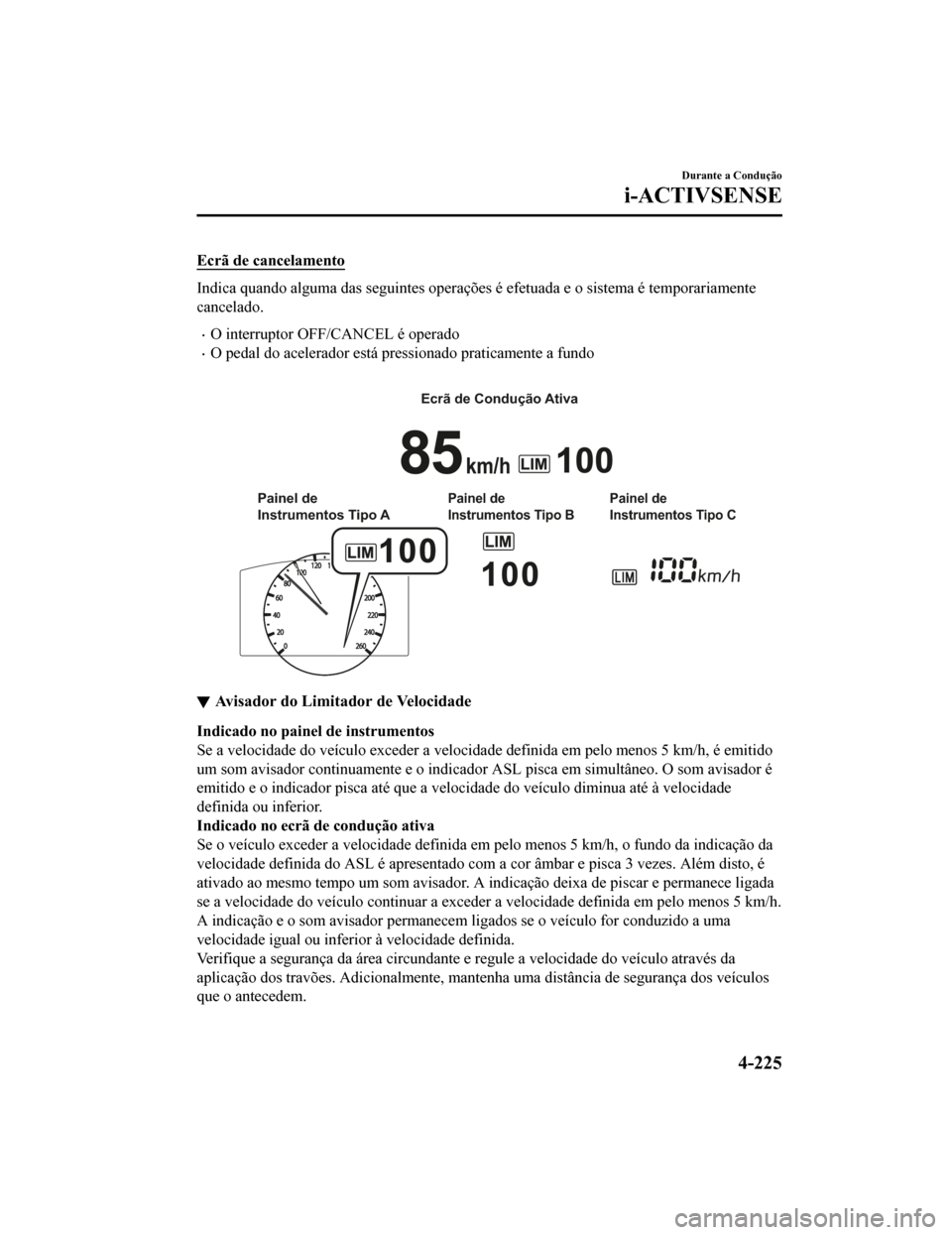

Ecrã de cancelamento
Indica quando alguma das seguintes operações é efetuada e o sistema é temporariamente
cancelado.
•O interruptor OFF/CANCEL é operado
•O pedal do acelerador está pressionado praticamente a fundo

Ecrã de Condução Ativa
Painel de
Instrumentos Tipo A
Painel de
Instrumentos Tipo B Painel de
Instrumentos Tipo C
Avisador do Limitador de Velocidade
Indicado no painel de instrumentos
Se a velocidade do veículo exceder a velocidade definida em pelo menos 5 km/h, é emitido
um som avisador continuamente e o indicador ASL pisca em simult
âneo. O som avisador é
emitido e o indicador pisca até que a velocidade do veículo dim inua até à velocidade
definida ou inferior.
Indicado no ecrã de condução ativa
Se o veículo exceder a velocidade definida em pelo menos 5 km/h , o fundo da indicação da
velocidade definida do ASL é apresentado com a cor âmbar e pisc a 3 vezes. Além disto, é
ativado ao mesmo tempo um som avisador. A indicação deixa de pi scar e permanece ligada
se a velocidade do veículo continuar a exceder a velocidade def inida em pelo menos 5 km/h.
A indicação e o som avisador permanecem ligados se o veículo fo r conduzido a uma
velocidade igual ou inferior à velocidade definida.
Verifique a segurança da área circundante e regule a velocidade do veículo através da
aplicação dos travões. Adicionalmente, mantenha uma distância d e segurança dos veículos
que o antecedem.
Durante a Condução
i-ACTIVSENSE
4-225
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Ecrã de Condução Ativa
Painel de
Instrumentos Tipo B Painel de
Instrumentos Tipo C
Painel de
Instrumentos Tipo A
CUIDADO
(Com controlo da velocidade de cruzeiro)
Se a velocidade definida for inferior à veloci
dade atual do veículo pressionando o interruptor
SET/
ou RES/, o som de aviso não é ativado durante cerca de 30 segundos, mesmo que a
velocidade do veículo seja superior à velo cidade recentemente definida em 5 km/h. Tenha
cuidado para não ultrapassar a velocidade definida.
(Com Controlo da Velocidade de Cruzeiro de Radar Mazda (MRCC) ou Controlo da Velocidade
de Cruzeiro de Radar Mazda com função Stop & Go (MRCC com função Stop & Go))
Se a velocidade definida for inferior à veloci dade atual do veículo pressionando o interruptor
SET
ou RES, o som de aviso não é ativado du rante cerca de 30 segundos, mesmo que a
velocidade do veículo seja superior à velo cidade recentemente definida em 5 km/h. Tenha
cuidado para não ultrapassar a velocidade definida.
NOTA
Quando o sistema é cancelado temporariamente pressionando totalmente o pedal do
acelerador, o ecrã ASL indica o ecrã de cancelamento. Se o veículo exceder a velocidade
definida em cerca de 5 km/h ou superior, enquanto o ecrã de cancelamento é visualizado, o
indicador de velocidade definida pisca mas o som avisador não é emitido.
Durante a Condução
i-ACTIVSENSE
4-226
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Ativação/Desativação
NOTA
Quando a ignição for desligada, o estado
do sistema antes de ser desligado será
mantido.
Por exemplo, se a ignição for desligada
enquanto o ASL estiver a operar, o sistema
ficará operacional da próxima vez que
ligar a ignição.
Ativação
Pressione o interruptor MODE para operar
o sistema. O ecrã do ASL é indicado e a
indicação principal do ASL será indicada
na cor branco.
NOTA
Quando o controlo da velocidade de
cruzeiro, o Controlo da Velocidade de
Cruzeiro de Radar Mazda (MRCC), ou o
sistema Controlo da Velocidade de Cruzeiro
de Radar Mazda com função Stop & Go
(MRCC com função Stop & Go) ficar
operacional após pressionar o interruptor
MODE, pressione novamente o interruptor
MODE para comutar para o ASL.
Desativação
Para desativar o sistema, efetue as
seguintes operações:
Quando tiver sido definida uma
velocidade de cruzeiro (a indicação de
velocidade definida do ASL é indicada
na cor verde)
Pressione durante um longo período o
interruptor OFF/CANCEL ou pressione o
interruptor OFF/CANCEL 2 vezes. O ecrã
do ASL não é mais indicado e a indicação
de velocidade definida (verde) do ASL
não é indicada.
Quando não tiver sido definida uma
velocidade de cruzeiro (a indicação
principal do ASL é indicada na cor
branco)
Pressione o interruptor OFF/CANCEL. O
ecrã do ASL não é mais indicado e a
indicação principal (branco) do ASL não é
indicada.
NOTA
Quando o interruptor MODE é
pressionado durante a operação do ASL, o
sistema comuta para o controlo da
velocidade de cruzeiro, Controlo da
Velocidade de Cruzeiro de Radar Mazda
(MRCC), ou para o sistema Controlo da
Velocidade de Cruzeiro de Radar Mazda
com função Stop & Go (MRCC com
função Stop & Go).
Configuração do Sistema
AV I S O
Verifique sempre a segurança da área
circundante aquando da configuração do
ASL:
Se a velocidade for definida para inferior à
velocidade do veículo atual, a velocidade
do mesmo é reduzida para a velocidade
definida. Verifique a segurança da área
circundante e mantenha uma distância de
segurança entre os veículos à sua frente e
atrás.
1. Pressione o interruptor MODE paraligar o sistema.
Durante a Condução
i-ACTIVSENSE
4-227
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

2.(Com controlo da velocidade de
cruzeiro)
Pressione SET/
para definir a
velocidade. Quando a velocidade atual
do veículo for igual ou superior a
30 km/h, a velocidade é definida para a
velocidade atual do veículo. Quando a
velocidade atual do veículo é inferior a
30 km/h, a velocidade é definida para
30 km/h.
(Com Controlo da Velocidade de
Cruzeiro de Radar Mazda (MRCC)
ou Controlo da Velocidade de
Cruzeiro de Radar Mazda com
função Stop & Go (MRCC com
função Stop & Go))
Pressione SET
ou SET para definir
a velocidade. Quando a velocidade
atual do veículo for igual ou superior a
30 km/h, a velocidade é definida para a
velocidade atual do veículo. Quando a
velocidade atual do veículo é inferior a
30 km/h, a velocidade é definida para
30 km/h.
3. (Com controlo da velocidade de
cruzeiro)
Para aumentar a velocidade definida,
pressione continuamente o interruptor
RES/
. A velocidade definida pode ser
ajustada para incrementos de 10 km/h.
A velocidade definida também pode
ser ajustada para incrementos de cerca
de 1 km/h, pressionando
momentaneamente o interruptor RES/
. Por exemplo, a velocidade definida
aumenta cerca de 4 km/h pressionando
o interruptor RES/
4 vezes.
(Com Controlo da Velocidade de
Cruzeiro de Radar Mazda (MRCC)
ou Controlo da Velocidade de
Cruzeiro de Radar Mazda com
função Stop & Go (MRCC com
função Stop & Go))
Para aumentar a ve locidade definida,
pressione continuamente o interruptor
SET
. A velocidade definida pode ser
ajustada para incrementos de 10 km/h.
A velocidade definida também pode
ser ajustada para incrementos de cerca
de 1 km/h, pressionando
momentaneamente o interruptor SET
. Por exemplo, a v elocidade definida
aumenta cerca de 4 km/h pressionando
o interruptor SET
4 vezes.
4. (Com controlo da velocidade de
cruzeiro)
Para reduzir a velocidade definida,
pressione o interruptor SET/
continuamente. A velocidade definida
pode ser ajustada para incrementos de
10 km/h. A velocidade definida
também pode ser ajustada para
incrementos de cerca de 1 km/h,
pressionando momentaneamente o
interruptor SET/
. Por exemplo, a
velocidade definida diminui cerca de
4 km/h pressionando o interruptor
SET/
4 vezes.
Durante a Condução
i-ACTIVSENSE
4-228
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
