AV I S O
Confirme sempre a segurança da zona circundante ao veículo utilizando os espelhos e
observando diretamente com os seus próprios olhos.
O Monitor da Vista de 360° é um sistema auxiliar que assiste o condutor na verificação da
segurança da zona circundante ao veículo.
O alcance de captação das câmaras e o alcance de deteção dos sensores são limitados. Por
exemplo, as áreas indicadas a preto na diante ira e na traseira da imagem do veículo e as
junções das imagens de cada câmara, são ângu los mortos onde um obstáculo poderá não
estar visível. Além disso, o prolongamento da s linhas da largura do veículo e as linhas do
percurso projetado do veículo só devem ser ut ilizadas como referência, e as imagens no ecrã
poderão ser diferentes das condições reais.
CUIDADO
 Não utilize o Monitor da Vista de 360° em qualquer uma das seguintes condições:
 Estradas cobertas de gelo ou neve.
 Pneus com correntes ou instalação de um pneu sobressalente temporário.
 As portas dianteiras e a tampa do compar timento de bagagens não estão totalmente
fechadas.
 O veículo encontra-se numa estrada inclinada.
 Os espelhos das portas estão recolhidos.
 Não bata forçosamente na câmara dianteira/ traseira, no para-choques dianteiro nem nos
espelhos das portas. A posição ou o ângulo de instalação da câmara poderão sofrer
alterações.
 As câmaras são constituídas por uma estrut ura à prova de água. Não desmanche, não
modifique nem desmonte uma câmara.
 A tampa da câmara é construída em plástico rígido, portanto não plique removedor de
óleo, solventes orgânicos, cera ou agentes de revestimento. Se algum destes agentes entrar
em contacto com a tampa da câmara, limpe imediatamente com um pano macio.
 Não esfregue forçosamente nem limpe a lent e da câmara com uma escova abrasiva ou
dura. Caso contrário, poderá riscar a lente da câmara e afetar negativamente as imagens.
 Consulte um Reparador Autorizado Mazda pa ra reparar, pintar ou substituir a câmara
dianteira/traseira, o para-choques di anteiro e os espelhos das portas.
 Considere as seguintes precauções para asse gurar o normal funcionamento do Monitor da
Vista de 360°.
Durante a Condução
i-ACTIVSENSE
4-249
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Não modifique a suspensão do veículo nem rebaixe/eleve a carroçaria do veículo ou
ambos.
 Utilize sempre rodas do tamanho e tipo es pecificados para as rodas dianteiras e
traseiras. Para a substituição de pneus, consulte um Reparador Autorizado Mazda.
 Quando o ecrã estiver frio, as imagens poder ão deixar rastos ou o ecrã poderá apresentar
uma cor mais escura do que a habitual e dificultar a verificação da zona circundante ao
veículo. Quando conduzir, confirme sempre vi sualmente a segurança da zona circundante
ao veículo.
 O método para estacionar/parar o veículo util izando o Monitor da Vista de 360°, varia em
função das circunstâncias/condições da estrad a e do veículo. O momento e em que medida
poderá rodar o volante, irá sempre variar em função da situação. Portanto, quando utilizar
o sistema, verifique sempre a zona circundante ao veículo diretamente com os seus
próprios olhos.
Adicionalmente, antes de utilizar o sistema, certifique-se sempre que o veículo pode ser
estacionado/parado no lugar de estacionamento/local de paragem.
NOTA
•Se existirem gotas de água, neve ou lama na lente da câmara, limpe-a utilizando um pano
macio. Se a lente da câmara estiver especialmente suja, lave-a com detergente suave.
•Se a zona onde a câmara está instalada, como por exemplo, na tampa do compartimento
de bagagens ou nos espelhos das portas, tiver sido danificada durante um acidente, a
câmara (posição, ângulo de instalação) poderá ter sofrido um desvio. Consulte sempre
um Reparador Autorizado Mazda para inspecionar o seu veículo.
•Se a câmara for sujeita as variações excessivas de temperatura, como por exemplo, ao
ser colocada água quente na câmara em condições de baixa temperatura ambiente, o
Monitor da Vista de 360° poderá não funcionar normalmente.
•Se a tensão da bateria for baixa, poderá ser temporariamente difícil visualizar o ecrã,
contudo, isto não indica a existência de uma avaria.
•O Monitor da Vista de 360° tem limitações. Os obstáculos abaixo do nível do
para-choques ou junto a ambas as extremidades do para-choques, poderão não ser
indicados.
•Os obstáculos acima do alcance superior da imagem da câmara não são indicados.
•Nas seguintes condições, poderá ser difícil visualizar o ecrã, contudo, isto indica a
existência de uma avaria.
•A temperatura da lente é elevada/baixa.
•Condições de chuva, gotas de água na câmara ou elevada humidade.
•Lama ou matéria estranha junto à câmara.
•Luz extremamente brilhante incidida diretamente na lente da câmara, como por
exemplo, a luz solar ou a luz dos faróis de outros veículos.
Durante a Condução
i-ACTIVSENSE
4-250
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

•Como a câmara do Monitor da Vista de 360° utiliza uma lente especial, a distância
apresentada no ecrã é diferente da distância real.
•Os obstáculos indicados no ecrã poderão ter uma aparência diferente da realidade. (Os
obstáculos poderão aparentar tombados, maiores ou menores do que a realidade.)
•Não cole autocolantes na câmara nem na zona em torno da mesma. Além disso, não
instale acessórios nem placas com dísticos iluminados junto à câmara. Caso contrário, a
câmara poderá não apresentar corretamente as condições circundantes ao veículo.
Tipos de Imagens Indicadas no Ecrã
Vista superior/Vista dianteira
Indica a imagem da zona circundante ao veículo e da dianteira d o veículo.
Ecrã da vista dianteiraEcrã da vista superior
Por favor, Verifique a Zona Por favor, Verifique a Zona Circundante Para Sua SegurançaCircundante Para Sua SegurançaPor favor, Verifique a Zona
Circundante Para Sua Segurança

Vista alargada dianteira
Indica a imagem da dianteira do veículo (área ampla).
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança

Durante a Condução
i-ACTIVSENSE
4-251
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Vista lateral
Indica a imagem dos lados esquerdo e direito do veículo.
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança

Vista superior/Vista traseira
Indica a imagem da zona circundante ao veículo e da traseira do veículo.
Ecrã da vista traseiraEcrã da vista superior
Por favor, Verifique a Zona Por favor, Verifique a Zona Circundante Para Sua SegurançaCircundante Para Sua SegurançaPor favor, Verifique a Zona
Circundante Para Sua Segurança

Vista alargada traseira
Indica a imagem da traseira do veículo (área ampla).
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança
Durante a Condução
i-ACTIVSENSE
4-252
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Como Utilizar o Sistema
Vista superior/Vista dianteira, vista alargada dianteira, Vista alargada lateral
Indicação
Quando estiverem reunidas todas as seguintes condições e o inte rruptor do Monitor da Vista
de 360° for pressionado, as imagens são apresentadas no ecrã.
•A ignição foi colocada na posição ON.
•A alavanca de velocidades está numa posição diferente da posiçã o de marcha-atrás (R).

Durante a Condução
i-ACTIVSENSE
4-253
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

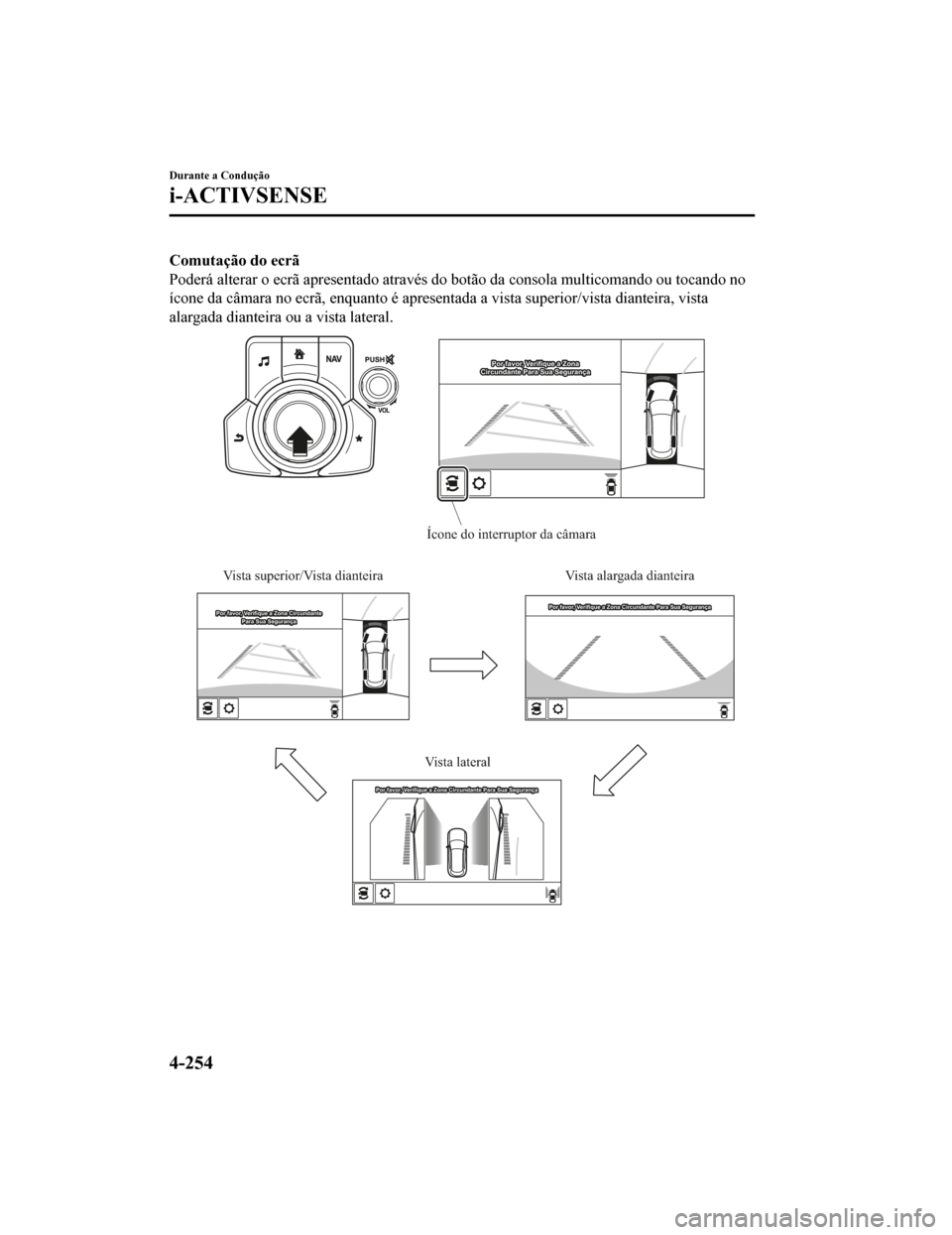

Comutação do ecrã
Poderá alterar o ecrã apresentado através do botão da consola multicomando ou tocando no
ícone da câmara no ecrã, enquanto é apresentada a vista superio r/vista dianteira, vista
alargada dianteira ou a vista lateral.
Vista superior/Vista dianteira Vista alargada dianteira
Vista lateral
Ícone do interruptor da câmara
Por favor, Verifique a Zona Circundante Por favor, Verifique a Zona Circundante Para Sua SegurançaPara Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança
Por favor, Verifique a Zona Circundante Para Sua Segurança
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança
Por favor, Verifique a Zona Por favor, Verifique a Zona Circundante Para Sua SegurançaCircundante Para Sua SegurançaPor favor, Verifique a Zona
Circundante Para Sua Segurança
Durante a Condução
i-ACTIVSENSE
4-254
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

NOTA
•Quando a alavanca de velocidades está na posição de marcha-atrás (R), o ecrã
apresentado não comuta para a vista superior/vista dianteira, vista alargada dianteira ou
vista lateral.
•Se ocorrer algum dos seguintes eventos, a ap resentação da vista superior/vista dianteira,
vista alargada dianteira ou da vista lateral será interrompida mesmo que estejam
reunidas todas as condições para a apresentação das mesmas.
•Quando um interruptor da consola multicomando for pressionado.
•(Caixa de velocidades manual)
O travão de estacionamento está ativado.
•(Caixa de velocidades automática)
A alavanca de velocidades é colocada na posição P (indicada quando a alavanca de
velocidades está numa posição diferente da posição P).
•(Indicada quando a velocidade do veículo é inferior a 15 km/h)
•Decorreram 4 minutos e 30 segundos.
•A velocidade do veículo é igual ou superior a 15 km/h.
•(Indicada quando a velocidade do veículo é igual ou superior a cerca de 15 km/h)
•A velocidade é igual ou superior a cerca de 15 km/h após terem decorrido 8 segundos
desde que o interruptor do Monitor da Vista de 360° foi pressionado.
•Decorreram 4 minutos e 22 segundos desde o instante em que o veículo atingiu uma
velocidade inferior a 15 km/h, após terem decorrido 8 segundos desde que o
interruptor do Monitor da Vista de 360° foi pressionado.
•O Monitor da Vista de 360° apresenta o ecrã anteriormente apresentado.
•As definições do Monitor da Vista de 360° podem ser alteradas da seguinte forma.
Consulte Características de Personalização na página 9-16.
•Indicação automática do Monitor da Vista de 360° quando os sensores ultrassónicos
detetam um obstáculo.
•Indicação automática do Monitor da Vista de 360° quando a ignição é ligada.
Vista superior/Vista traseira, Vista alargada traseira
A vista superior/vista traseira e a vista alargada traseira são apresentadas quando estão
reunidas todas as seguintes condições.
•A ignição foi colocada na posição ON.
•A alavanca de velocidades está na posição de marcha-atrás (R).
Durante a Condução
i-ACTIVSENSE
4-255
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

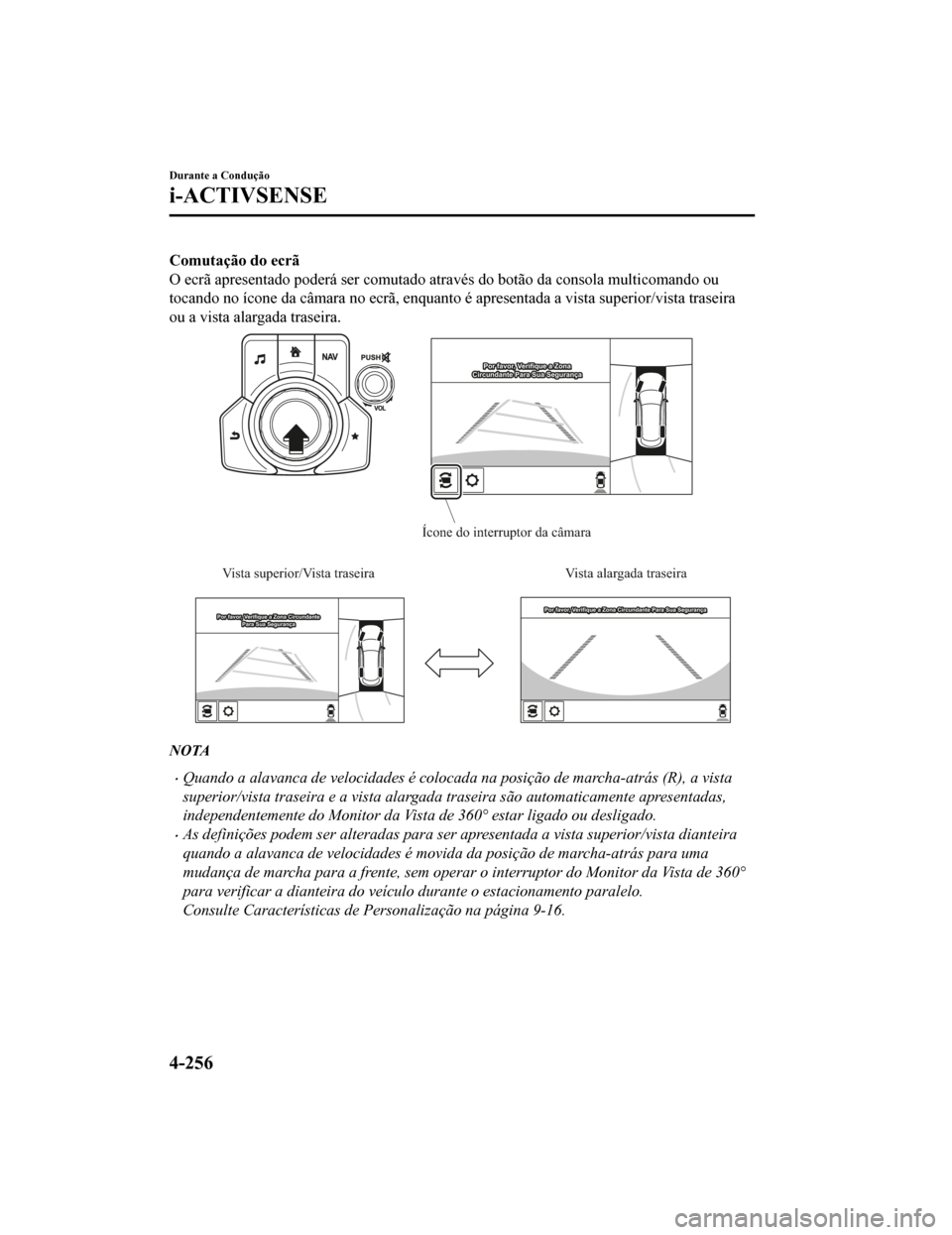

Comutação do ecrã
O ecrã apresentado poderá ser comutado através do botão da consola multicomando ou
tocando no ícone da câmara no ecrã, enquanto é apresentada a vi sta superior/vista traseira
ou a vista alargada traseira.
Vista superior/Vista traseira Vista alargada traseira
Ícone do interruptor da câmara
Por favor, Verifique a Zona Por favor, Verifique a Zona Circundante Para Sua SegurançaCircundante Para Sua SegurançaPor favor, Verifique a Zona
Circundante Para Sua Segurança
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Por favor, Verifique a Zona Circundante Para Sua SegurançaPara Sua SegurançaPor favor, Verifique a Zona Circundante
Para Sua Segurança
NOTA
•Quando a alavanca de velocidades é colocada na posição de marcha-atrás (R), a vista
superior/vista traseira e a vista alargada traseira são automaticamente apresentadas,
independentemente do Monitor da Vista de 360° estar ligado ou desligado.
•As definições podem ser alteradas para ser apresentada a vista superior/vista dianteira
quando a alavanca de velocidades é movida da posição de marcha-atrás para uma
mudança de marcha para a frente, sem operar o interruptor do Monitor da Vista de 360°
para verificar a dianteira do veículo durante o estacionamento paralelo.
Consulte Características de Personalização na página 9-16.
Durante a Condução
i-ACTIVSENSE
4-256
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

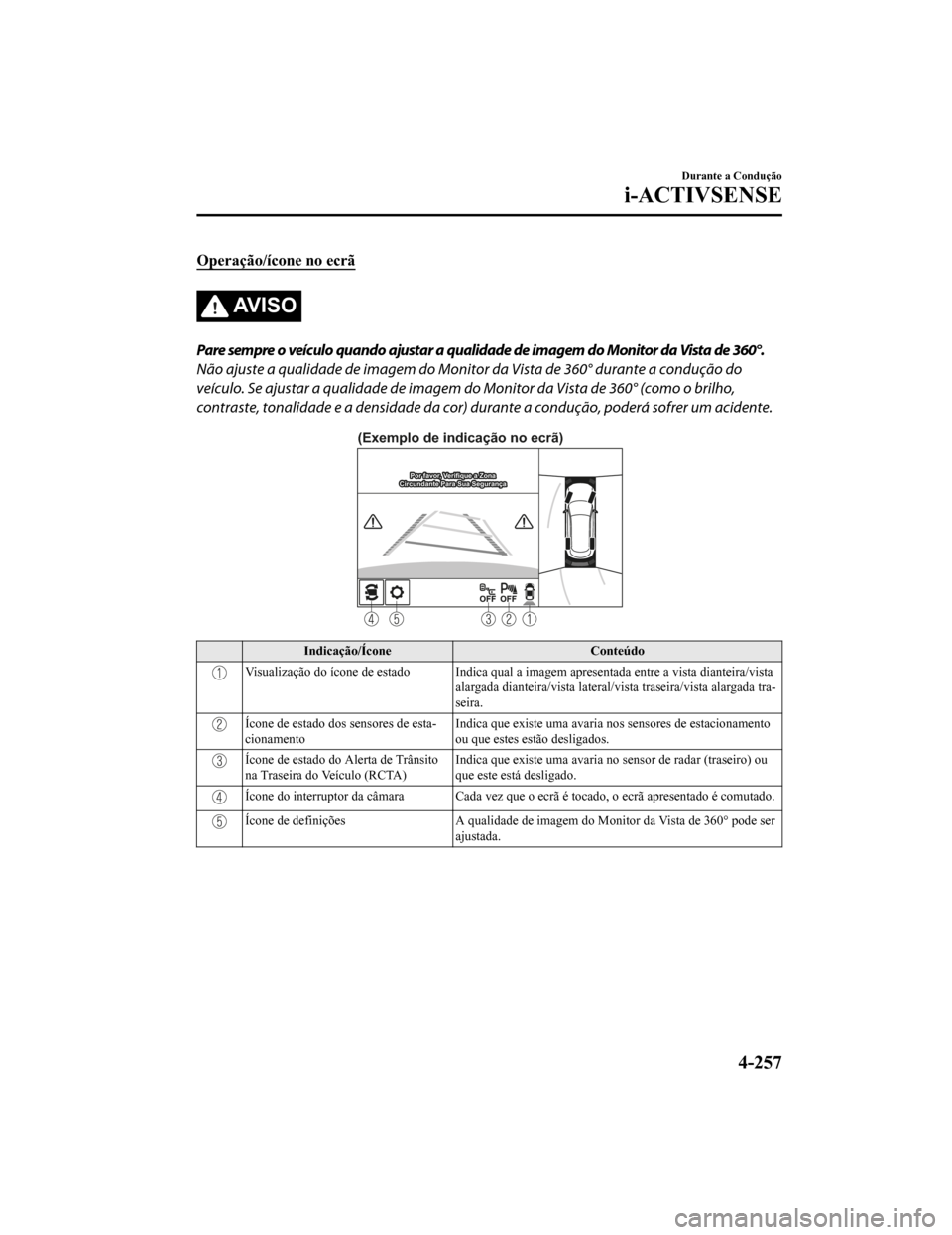

Operação/ícone no ecrã
AV I S O
Pare sempre o veículo quando ajustar a qualidade de imagem do Monitor da Vista de 360°.
Não ajuste a qualidade de imagem do Monitor da Vista de 360° durante a condução do
veículo. Se ajustar a qualidade de imagem do Monitor da Vista de 360° (como o brilho,
contraste, tonalidade e a densidade da cor) durante a condução, poderá sofrer um acidente.
(Exemplo de indicação no ecrã)
Por favor, Verifique a Zona Por favor, Verifique a Zona Circundante Para Sua SegurançaCircundante Para Sua SegurançaPor favor, Verifique a Zona
Circundante Para Sua Segurança
Indicação/Ícone Conteúdo
Visualização do ícone de estado Indica qual a imagem apresentada entre a vista dianteira/vista
alargada dianteira/vista lateral/vista traseira/vista alargada tra‐
seira.
Ícone de estado dos sensores de esta‐
cionamento Indica que existe uma avaria no
s sensores de estacionamento
ou que estes estão desligados.
Ícone de estado do Alerta de Trânsito
na Traseira do Veículo (RCTA) Indica que existe uma avaria no
sensor de radar (traseiro) ou
que este está desligado.
Ícone do interruptor da câmara C ada vez que o ecrã é tocado, o ecrã apresentado é comutado.
Ícone de definições A qualidade de imagem do Monitor da Vista de 360° pode ser
ajustada.
Durante a Condução
i-ACTIVSENSE
4-257
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Vista Superior/Vista Dianteira
Utilize a vista superior/vista dianteira para verificar a segurança da zona circundante ao
veículo, quando pretender iniciar a marcha do veículo, estacion ar ou parar o veículo.
Indicação da distância
(Condição atual) (Imagem no ecrã)
Obstáculo
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona
Circundante Para Sua Segurança
N O TA
•No ecrã da vista superior, as áreas pretas na dianteira e na traseira da imagem do veículo
e as junções das imagens de cada câmara, são ângulos mortos.
•Como as imagens apresentadas na vista superior são processadas a partir de cada
câmara, o ecrã da vista superior poderá indicar uma imagem das seguintes formas.
•Se qualquer uma das câmaras captar uma imagem que contenha um objeto com uma
cor flagrante, todo o ecrã poderá ser afetado e poderá apresentar uma imagem naquela
c o r.
•Os obstáculos apresentados na vista dianteira poderão não ser apresentados no ecrã
da vista superior.
•Se a posição ou o ângulo de cada câmara variar devido à inclinação do veículo, a
imagem poderá surgir distorcida.
•As marcas rodoviárias na estrada poderão surgir distorcidas nas junções das imagens
de cada câmara.
•Todo o ecrã poderá aparentar mais brilhante/escuro em função do nível de
luminosidade em torno das câmaras.
Durante a Condução
i-ACTIVSENSE
4-258
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
