VIKTIGT
Beakta följande försiktighetsåtgärder för att säkerställa att respektive system fungerar
tillfredsställande.
 Placera inga klisterlappar (inklusive transparen ta klisterlappar) på ytan kring kylargrillen
och emblemet i fronten, i och omkring radarsensorn (fram), och byt inte ut kylargrillen och
emblemet mot någon produkt som inte är original och som är konstruerad för att
användas tillsammans med radarsensorn (fram).
 Radarsensorn (fram) har en funktion för att känna av en smutsig yta på radarsensorn och
informera föraren om detta, emellertid, beroen de på villkoren, kanske den inte känner av
plastpåsar, is eller snö. Om detta inträffar kanske systemet inte fung erar tillfredsställande,
så håll alltid radarsensorn (fram) ren.
 Montera inte ett skydd över grillen.
 Om den främre delen av bilen har skadats i en trafikolycka, kan läget för radarsensorn
(fram) ha flyttats. Stoppa systemet om edelbart och låt bilen undersökas hos en
auktoriserad Mazda-verkstad.
 Använd inte den främre stötfångaren för att sk juta på andra fordon eller på hinder som när
man kör ut från en parkeringsplats. Det finns då risk för att sensorn (fram) träffas och dess
inriktning flyttas.
 Ta inte bort, ta isär eller modifiera lasersensorn (fram).
 För reparationer, byte eller målningsarbete kring radarsensorn (fram), kontakta en
auktoriserad Mazda-verkstad.
 Modifiera inte upphängningen. Om hjulupphängningen modifieras kan bilens höjd ändras
och radarsensorn (fram) kanske inte uppfatta r ett fordon eller hinder framför på rätt sätt.
Under körning
i-ACTIVSENSE
4-261
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11

OBS
I följande fall kanske radarsensorn
(fram) inte kan upptäcka
framförvarande fordon eller hinder så
att tillhörande system inte fungerar
som önskat.
Den bakre delen av ett
framförvarande fordon reflekterar
inte radiovågor effektivt, exempelvis
en olastad släpvagn eller en bil med
ett flak som täcks av ett kapell,
fordon med mycket plast i aktern och
fordon med rundade former i aktern.
Fordon framför som har låg
fordonshöjd och därigenom en
mindre area för att reflektera
radiovågor.
Sikten är nedsatt på grund av ett
fordon framför kastar upp vatten, snö
eller sand från dess däck på
vindrutan.
Bagageutrymmet är fyllt med tunga
föremål eller baksätet är fullsatt.
Is, snö eller smuts finns på det främre
emblemets yta.
Vid dåligt väder såsom regn, snö
eller sandstormar.
Vid körning nära platser eller
föremål som avger starka radiovågor.
I följande fall kanske radarsensorn
(fram) inte kan upptäcka
framförvarande fordon eller hinder.
I början eller slutet av en kurva.
Vägar med många kurvor.
Smala körfält på grund av
vägarbeten.
Fordonet framför befinner sig i
radarsensorns blinda fläck.
Fordonet framför kör onormalt på
grund av en olycka eller skada på
fordonet.
Vägar med många upp- och
nerförsbackar.
Körning på dåliga vägar eller vägar
utan beläggning.
Avståndet mellan din bil och fordonet
framför är extremt litet.
Ett fordon kommer plötsligt in
framför bilen exempelvis vid snabbt
filbyte.
För att förhindra att systemet fungerar
felaktigt bör däck av samma
specificerade storlek, tillverkare, märke
och mönster finnas på alla 4 hjulen.
Använd dessutom inte däck med
påtagligt olika slitagemönster eller
däckstryck på samma bil (inklusive
tillfälligt reservhjul).
Systemet kanske inte fungerar som det
ska om batteriet är dåligt laddat.
Vid körning på vägar med lite trafik
och ett fåtal fordon eller hinder framför
som radarsensorn (fram) ska detektera
kan det hända att ”Front radar
blocked” (Radar fram blockerad)
tillfälligt visas, men detta innebär inte
att det är något fel.
Radarsensorerna kan vara föremål för
lokala lagar gällande radiovågor i det
land där bilen körs. Om bilen körs
utomlands kan ett godkännande från
det land där bilen normalt körs i vara
nödvändig.
Under körning
i-ACTIVSENSE
4-262
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11

Radarsensorer (bak)*
Bilen är utrustad med radarsensorer (bak). Följande system använder även radarsensorerna
(bak).
Övervakning av död vinkel ( BSM, Blind Spot Monitoring)
Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert )
Radarsensorerna (bak) fungerar genom att registrera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder bakom bilen.
Radarsensorer (bak)
Radarsensorerna (bak) sitter på i nsidan av den bakre stötfångaren, en på vänster och en på
höger sida.
Håll alltid området runt radarsensorerna på den bakre stötfånga ren rent, så att
radarsensorerna (bak) kan fungera korrekt. Placera inga klister lappar.
Se Utvändig vård på sidan 6-65.
VIKTIGT
Om den bakre stötfångaren får en allvarlig stöt kanske systemet inte längre fungerar normalt.
Stoppa systemet omedelbart och lämna in fordon et för kontroll hos en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
Under körning
i-ACTIVSENSE
*Vissa modeller.4-263
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11

OBS
Avkänningsmöjligheten med lasersensorn (bak) är begränsad. I följande fall kan
avkänningsmöjligheten sänkas och systemet fungerar då inte normalt.
Den bakre stötfångaren har deformerats i närheten av en radarsensor (bak).
Snö, is eller lera har fastnat på den bakre stötfångaren i närheten av en radarsensor.
Under sämre väderförhållanden som regn, snöfall och dimma.
I följande fall kanske radarsensorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
Stillastående föremål på en väg eller en vägren t.ex. små, tvåhjuliga fordon, cyklar,
fotgängare, djur och kundvagnar.
Former på fordon som inte återspeglar radarvågor bra som tomma släpvagnar med låg
fordonshöjd och sportbilar.
Bilar levereras med radarsensorerna (bak) injusterade för varje bil som är lastad så att
radarsensorerna (bak) registrerar annalkande fordon på rätt sätt. Om inriktningen på
radarsensorerna (bak) av någon anledning avviker ska du låta en kunnig reparatör
undersöka bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
Kontakta en kunnig reparatör, vi rekommenderar en auktoriserad Mazda-återförsäljare,
vid reparation eller byte av radarsensorerna (bak) samt vid reparation, lackering eller
byte av den bakre stötfångaren i närheten av radarsensorerna.
Stäng av systemet om du har et t släp tillkopplat eller har cyklar upphängda bakom bilen. I
annat fall kan radarns radiovågor hindras vilket får till följd att systemet inte fungerar
som det ska.
Radarsensorerna kan vara föremål för lokala lagar gällande radiovågor i det land där
bilen körs. Om bilen körs utomlands kan ett godkännande från det land där bilen normalt
körs i vara nödvändig.
Under körning
i-ACTIVSENSE
4-264
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11

Ultraljudssensor (bak)*
Ultraljudssensorerna (bak) fungerar genom att registrera de ultraljudsvågor som sänds från
ultraljudssensorerna och som reflekteras av ett hinder bakom bi len.
Ultraljudssensor (bak)
Ultraljudssensorerna (bak) sitter monterade i den bakre stötfångaren.
Under körning
i-ACTIVSENSE
*Vissa modeller.4-265
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11

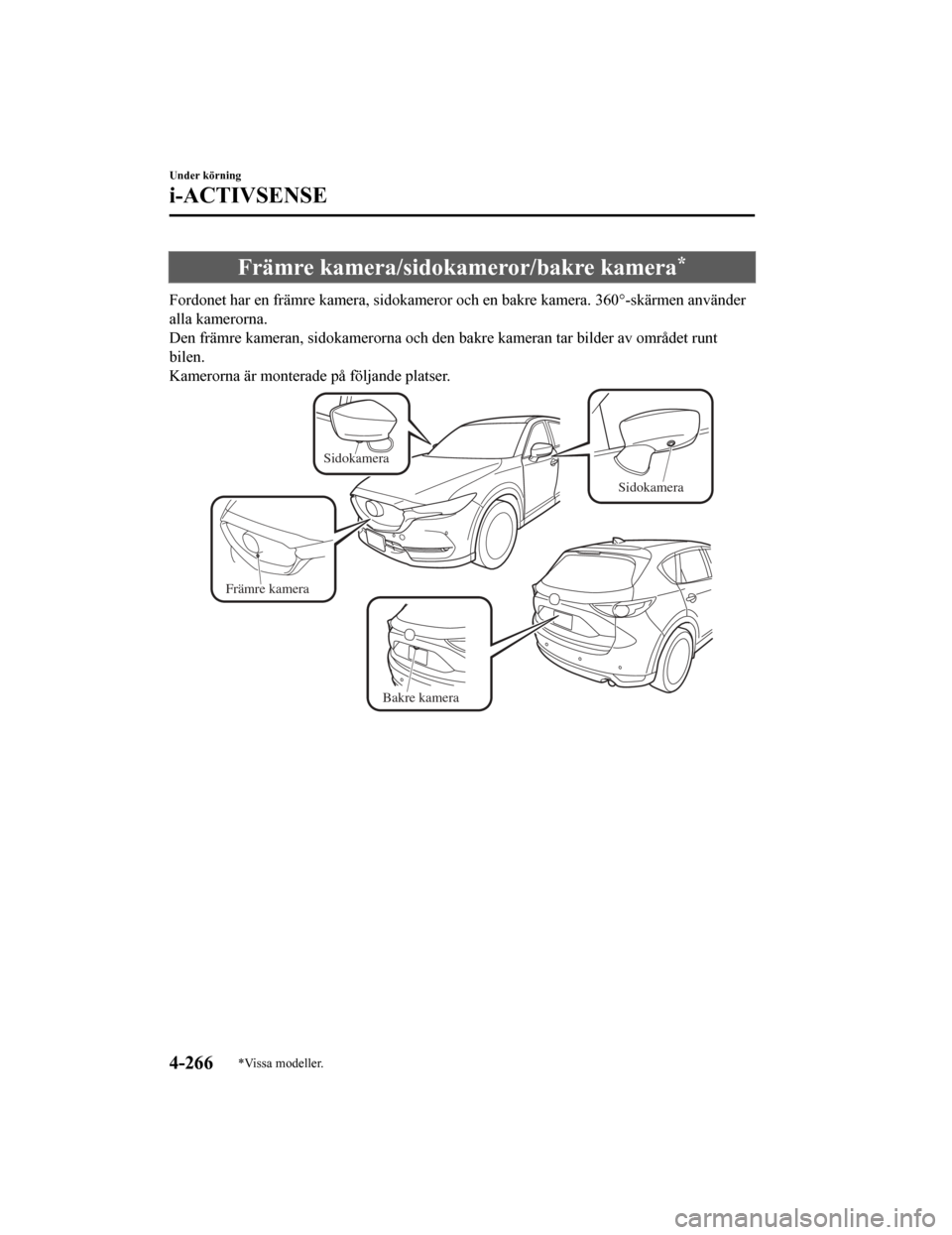

Främre kamera/sidokameror/bakre kamera*
Fordonet har en främre kamera, sidokameror och en bakre kamera. 360°-skärmen använder
alla kamerorna.
Den främre kameran, sidokamerorna och den bakre kameran tar bil der av området runt
bilen.
Kamerorna är monterade på följande platser.
Bakre kamera
Sidokamera
Sidokamera
Främre kamera
Under körning
i-ACTIVSENSE
4-266*Vissa modeller.
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11

Farthållare*
Du kan ställa in och hålla valfri hastighet över cirka 25 km/h med farthållaren.
VA R N I N G
Använd inte farthållaren under följande förhållanden:
Om farthållaren används under följande förhål landen riskerar du att förlora kontrollen.
 Backig terräng
 Branta lutningar
 Tung eller varierande trafik
 Hala eller slingriga vägar
 Liknande begränsningar som kräver anpassning av hastigheten
Under körning
Farthållare
*Vissa modeller.4-267
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11

Farthållaromkopplare
ON-knappKnappen RES/+
Utan inställningsbar
hastighetsbegränsning (ASL)
Knappen SET-
Knappen
OFF/CANCEL
MODE-knapp
Knappen RES/+
Med inställningsbar
hastighetsbegränsning (ASL)
Knappen SET-
Knappen
OFF/CANCEL
OBS
Om följande rattomkopplare finns på din Ma zda har bilen en Mazda radarfarthållare
(MRCC) eller en Mazda radarfarthållare med stopp- och körfunktion (MRCC med stopp-
och körfunktion).
Se Mazda radarfarthållare (MRCC) på sidan 4-166.
Se Mazda radarfarthållare med stopp- och körfunktion (MRCC med stopp- och körfunktion)
på sidan 4-179.
CANCEL-knapp RES-knapp
OFF-knapp
-knapp -knapp
MODE-knapp
Knappen SET-
Knappen SET+
Under körning
Farthållare
4-268
CX-5_8HD5-EE-18K-SV_Edition1
2019-2-15 12:26:11

Huvudindikering för farthållare
(vit)/Indikering för inställd
farthållare (grön)
Indikeringslampan har 2 färger.
Farthållarens huvudindikeringslampa
(vit)
Indikeringslampan tänds (vit) när
farthållarsystemet aktiveras.
Indikering för inställd farthållare
(grön)
Indikeringslampan tänds (grön) när en
hastighet har ställts in.
Aktivering/Avaktivering
Med inställningsbar
hastighetsbegränsning (ASL)
Aktivera systemet genom att trycka på
MODE. Huvudindikeringen för
farthållaren (vit) visas.
För att avaktivera systemet tryck på OFF/
CANCEL.
Huvudindikeringen för farthållaren (vit)
släcks.
OBS
Om MODE trycks in när farthållaren är
aktiverad kommer farthållaren att växla
till inställningsbar hastighetsbegränsning
(ASL).
Utan inställningsbar
hastighetsbegränsning (ASL)
Aktivera systemet genom att trycka på
ON. Huvudindikeringen för farthållaren
(vit) visas.
För att avaktivera s ystemet tryck på OFF/
CANCEL.
Huvudindikeringen för farthållaren (vit)
släcks.
VARNING
Stäng alltid av farthållarsystemet när det
inte används.
Det är farligt att lämna farthållarsystemet i
aktiveringsfärdigt läge när farthållaren
inte används eftersom fartkontrollen kan
aktiveras av en händelse om knappen
trycks in av misstag: Detta kan leda till att
det blir svårt att kontrollera bilen med en
olycka som följd.
OBS
När tändningen stängs av bibehåller
systemet samma inställningar som
systemet hade när det stängdes av. Om
tändningen till exempel slogs av när
farthållaren var aktiverad, kommer
systemet även att vara aktiverat nästa
gång tändningen slås på.
Under körning
Farthållare
4-269
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11

Ställa in hastigheten
1.(Med inställningsbar
hastighetsbegränsning (ASL))
Aktivera farthållarsystemet genom att
trycka på MODE. Huvudindikeringen
för farthållaren (vit) visas.
(Utan inställningsbar
hastighetsbegränsning (ASL))
Aktivera farthållarsystemet genom att
trycka på ON. Huvudindikeringen för
farthållaren (vit) visas.
2. Accelerera till önskad hastighet som
måste vara högre än 25 km/h.
3. Ställ in farthållarsystemet genom att
trycka på SET/
när du uppnått
önskad hastighet. Farthållaren ställs in
samtidigt som du tycker på SET/
.
Släpp samtidigt upp gaspedalen.
Indikeringen för inställd farthållare
(grön) visas.
OBS
Inställning för farthållaren kan inte
utföras under följande förhållanden:
(Automatväxellåda)
Växelväljaren står i läge P eller N.
(Manuell växellåda)
Växeln står i neutralläge.
Parkeringsbromsen är ansatt.
(Fordon med inställningsbar
hastighetsbegränsning (ASL))
MODE-knappen för inställningsbar
hastighetsbegränsning (ASL) trycks
in.
Släpp SET/ eller RES/ vid önskad
hastighet annars fortsätter hastigheten
att öka om RES/
hålls intryckt och den
fortsätter att minska om SET/
hålls
intryckt (utom när gaspedalen trycks
ned).
I branta backar kan bilen tillfälligt sakta
ned i uppförslut, eller öka hastigheten i
nedförslut.
Farthållaren stängs av om bilens
hastighet faller under 21 km/h, t.ex. vid
körning i branta backar.
Farthållaren stängs av vid cirka 15 km/h
under den förinställda hastigheten.
Detta kan t.ex. hända vid körning uppför
en lång brant backe.
Farthållarens inställda hastighet visas i
instrumentgruppen.
Ty p A
Instrumentgrupp
Ty p B
Typ C Europeisk modell
Utom europeisk modell
Active Driving Display (ADD)
*1
*1: Visaren anger inställd hastighet.
Under körning
Farthållare
4-270
CX-5_8HD5-EE-18K-SV_Edition1 2019-2-15 12:26:11
