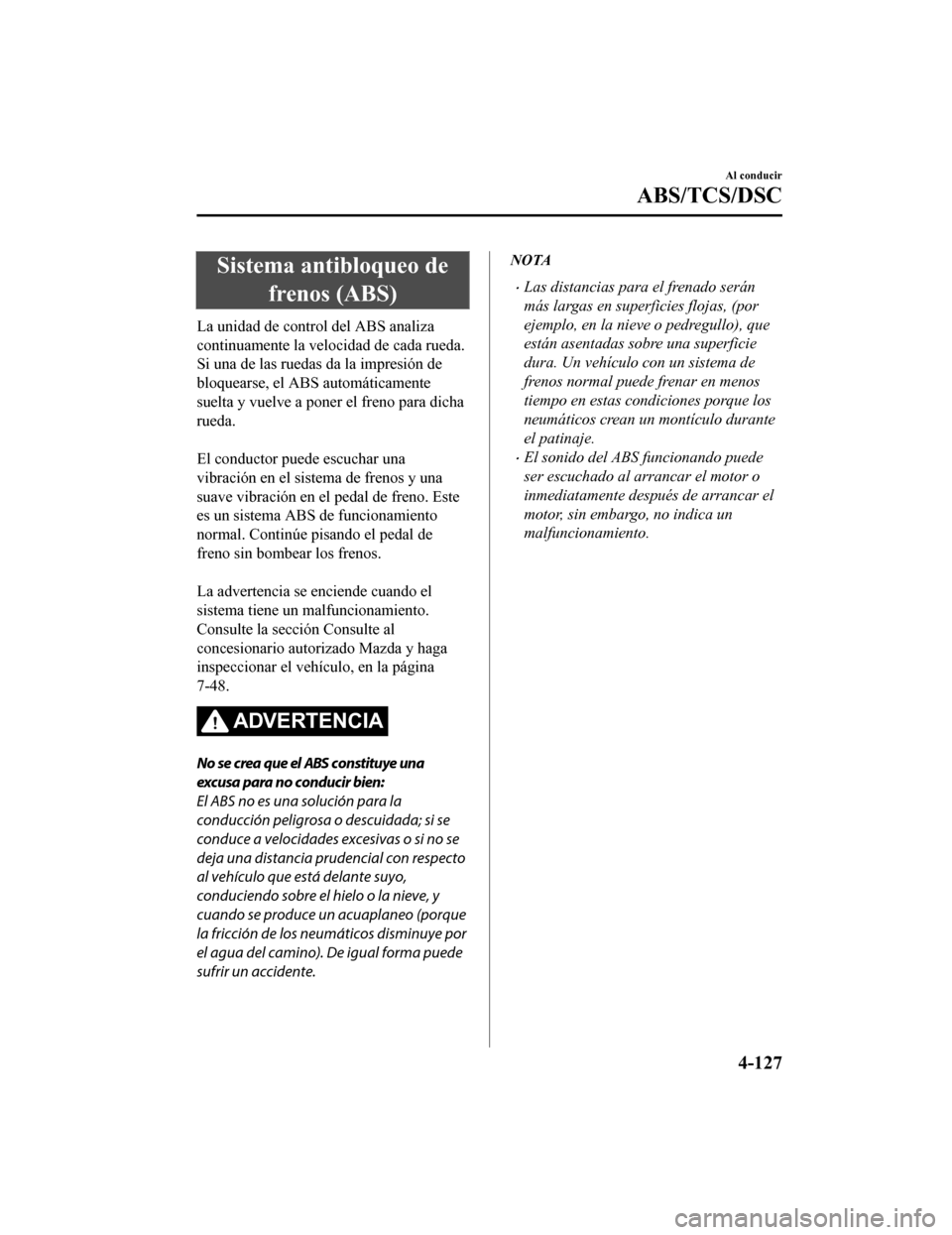

Sistema antibloqueo defrenos (ABS)
La unidad de control del ABS analiza
continuamente la velocidad de cada rueda.
Si una de las ruedas da la impresión de
bloquearse, el ABS automáticamente
suelta y vuelve a poner el freno para dicha
rueda.

El conductor puede escuchar una
vibración en el sistema de frenos y una
suave vibración en el pedal de freno. Este
es un sistema ABS de funcionamiento
normal. Continúe pisando el pedal de
freno sin bombear los frenos.

La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Consulte la sección Consulte al
concesionario autorizado Mazda y haga
inspeccionar el vehículo, en la página
7-48.
ADVERTENCIA
No se crea que el ABS constituye una
excusa para no conducir bien:
El ABS no es una solución para la
conducción peligrosa o descuidada; si se
conduce a velocidades excesivas o si no se
deja una distancia prudencial con respecto
al vehículo que está delante suyo,
conduciendo sobre el hielo o la nieve, y
cuando se produce un acuaplaneo (porque
la fricción de los neumáticos disminuye por
el agua del camino). De igual forma puede
sufrir un accidente.
NOTA
Las distancias para el frenado serán
más largas en superficies flojas, (por
ejemplo, en la nieve o pedregullo), que
están asentadas sobre una superficie
dura. Un vehículo con un sistema de
frenos normal puede frenar en menos
tiempo en estas condiciones porque los
neumáticos crean un montículo durante
el patinaje.
El sonido del ABS funcionando puede
ser escuchado al arrancar el motor o
inmediatamente después de arrancar el
motor, sin embargo, no indica un
malfuncionamiento.
Al conducir
ABS/TCS/DSC
4-127
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

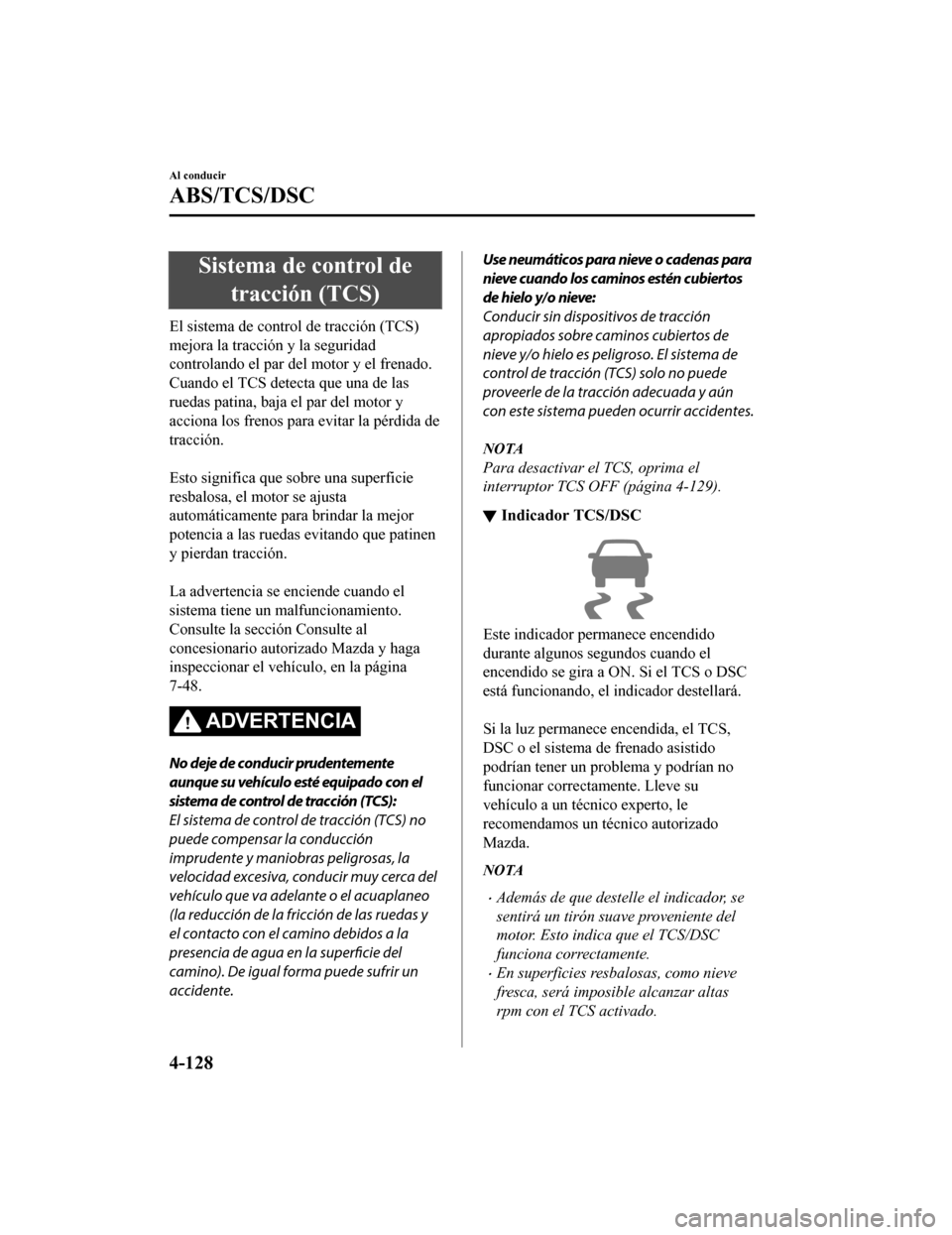

Sistema de control detracción (TCS)
El sistema de control de tracción (TCS)
mejora la tracción y la seguridad
controlando el par del motor y el frenado.
Cuando el TCS detecta que una de las
ruedas patina, baja el par del motor y
acciona los frenos para evitar la pérdida de
tracción.

Esto significa que sobre una superficie
resbalosa, el motor se ajusta
automáticamente para brindar la mejor
potencia a las ruedas evitando que patinen
y pierdan tracción.

La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Consulte la sección Consulte al
concesionario autorizado Mazda y haga
inspeccionar el vehículo, en la página
7-48.
ADVERTENCIA
No deje de conducir prudentemente
aunque su vehículo esté equipado con el
sistema de control de tracción (TCS):
El sistema de control de tracción (TCS) no
puede compensar la conducción
imprudente y maniobras peligrosas, la
velocidad excesiva, conducir muy cerca del
vehículo que va adelante o el acuaplaneo
(la reducción de la fri cción de las ruedas y
el contacto con el camino debidos a la
presencia de agua en la superficie del
camino). De igual forma puede sufrir un
accidente.
Use neumáticos para nieve o cadenas para
nieve cuando los caminos estén cubiertos
de hielo y/o nieve:
Conducir sin dispositivos de tracción
apropiados sobre caminos cubiertos de
nieve y/o hielo es peligroso. El sistema de
control de tracción (TCS) solo no puede
proveerle de la tracción adecuada y aún
con este sistema pueden ocurrir accidentes.
NOTA
Para desactivar el TCS, oprima el
interruptor TCS OFF (página 4-129).
▼ Indicador TCS/DSC
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON. Si el TCS o DSC
está funcionando, el indicador destellará.

Si la luz permanece encendida, el TCS,
DSC o el sistema de frenado asistido
podrían tener un problema y podrían no
funcionar correctamente. Lleve su
vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
Además de que destelle el indicador, se
sentirá un tirón suave proveniente del
motor. Esto indica que el TCS/DSC
funciona correctamente.
En superficies resbalosas, como nieve
fresca, será imposible alcanzar altas
rpm con el TCS activado.
Al conducir
ABS/TCS/DSC
4-128
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

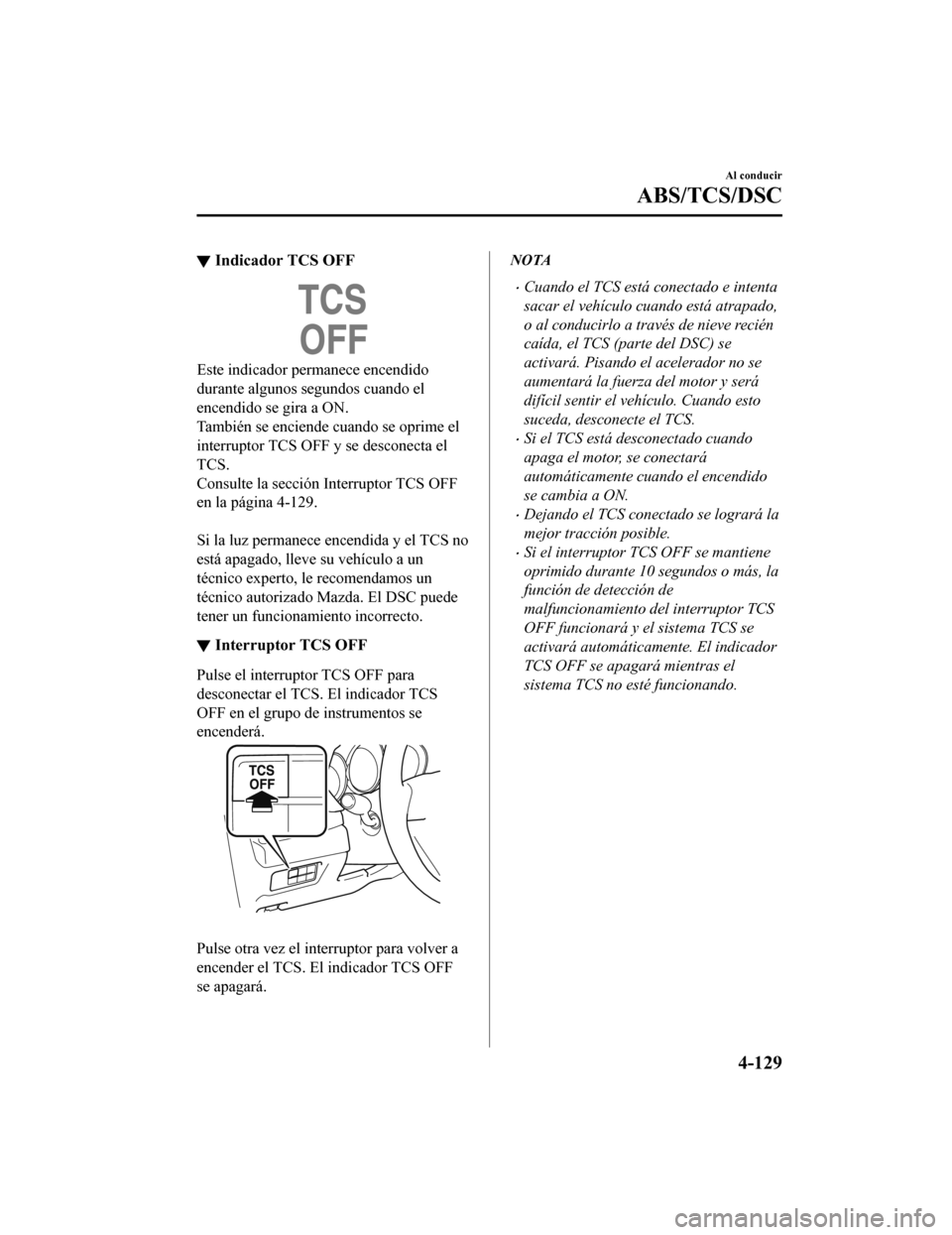

▼Indicador TCS OFF
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
También se enciende cuando se oprime el
interruptor TCS OFF y se desconecta el
TCS.
Consulte la sección Interruptor TCS OFF
en la página 4-129.

Si la luz permanece encendida y el TCS no
está apagado, lleve su vehículo a un
técnico experto, le recomendamos un
técnico autorizado Mazda. El DSC puede
tener un funcionamiento incorrecto.
▼Interruptor TCS OFF
Pulse el interruptor TCS OFF para
desconectar el TCS. El indicador TCS
OFF en el grupo de instrumentos se
encenderá.
Pulse otra vez el interruptor para volver a
encender el TCS. El indicador TCS OFF
se apagará.
NOTA
Cuando el TCS está conectado e intenta
sacar el vehículo cuando está atrapado,
o al conducirlo a través de nieve recién
caída, el TCS (parte del DSC) se
activará. Pisando el acelerador no se
aumentará la fuerza del motor y será
difícil sentir el vehículo. Cuando esto
suceda, desconecte el TCS.
Si el TCS está desconectado cuando
apaga el motor, se conectará
automáticamente cuando el encendido
se cambia a ON.
Dejando el TCS conectado se logrará la
mejor tracción posible.
Si el interruptor TCS OFF se mantiene
oprimido durante 10 segundos o más, la
función de detección de
malfuncionamiento del interruptor TCS
OFF funcionará y el sistema TCS se
activará automáticamente. El indicador
TCS OFF se apagará mientras el
sistema TCS no esté funcionando.
Al conducir
ABS/TCS/DSC
4-129
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

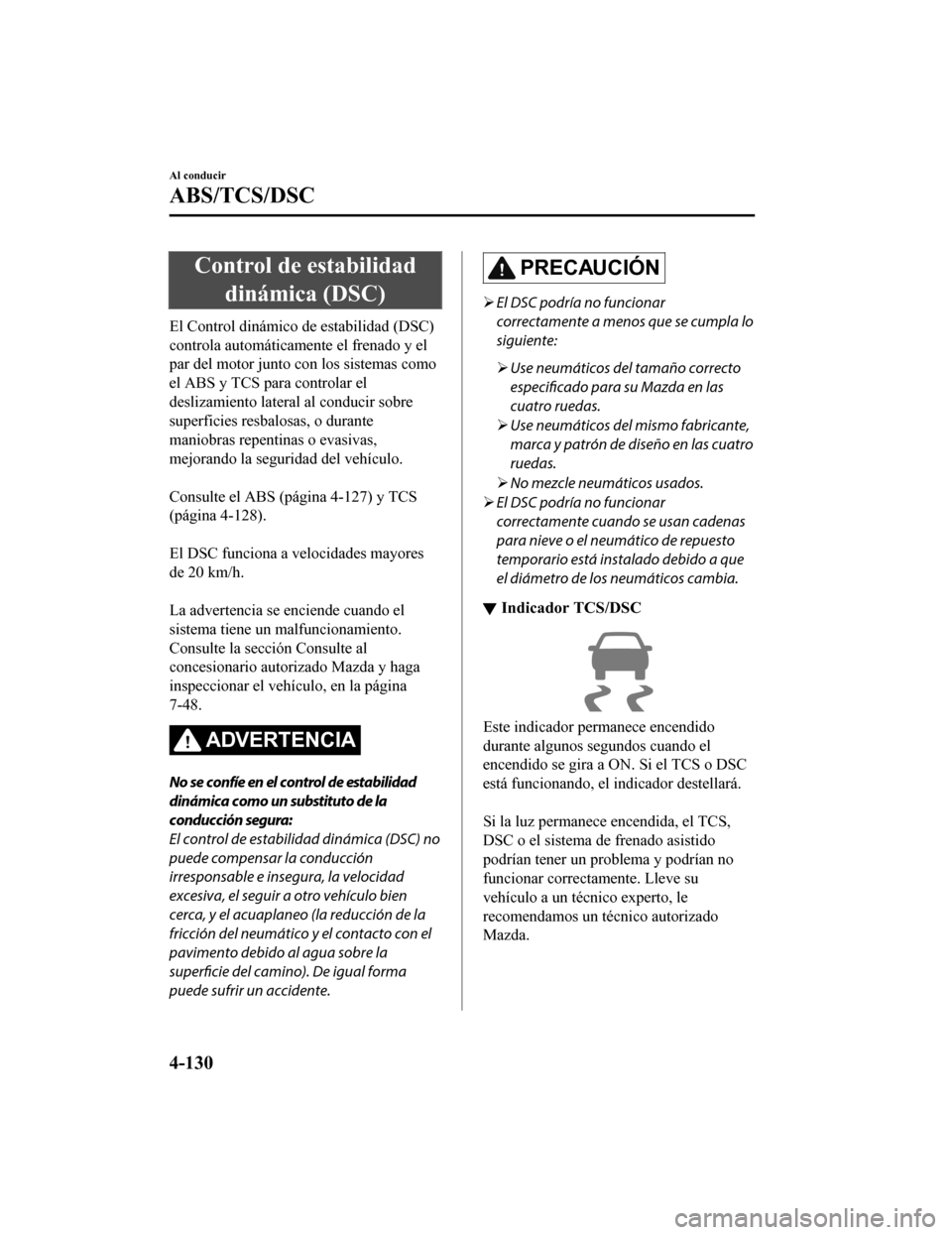

Control de estabilidaddinámica (DSC)
El Control dinámico de estabilidad (DSC)
controla automáticamente el frenado y el
par del motor junto co n los sistemas como
el ABS y TCS para controlar el
deslizamiento lateral al conducir sobre
superficies resbalosas, o durante
maniobras repentinas o evasivas,
mejorando la seguridad del vehículo.

Consulte el ABS (página 4-127) y TCS
(página 4-128).

El DSC funciona a velocidades mayores
de 20 km/h.

La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Consulte la sección Consulte al
concesionario autorizado Mazda y haga
inspeccionar el vehículo, en la página
7-48.
ADVERTENCIA
No se confíe en el control de estabilidad
dinámica como un substituto de la
conducción segura:
El control de estabilidad dinámica (DSC) no
puede compensar la conducción
irresponsable e insegura, la velocidad
excesiva, el seguir a otro vehículo bien
cerca, y el acuaplaneo (la reducción de la
fricción del neumático y el contacto con el
pavimento debido al agua sobre la
superficie del camino). De igual forma
puede sufrir un accidente.
PRECAUCIÓN
 El DSC podría no funcionar
correctamente a menos que se cumpla lo
siguiente:
 Use neumáticos del tamaño correcto
especificado para su Mazda en las
cuatro ruedas.
 Use neumáticos del mismo fabricante,
marca y patrón de diseño en las cuatro
ruedas.
 No mezcle neumáticos usados.
 El DSC podría no funcionar
correctamente cuando se usan cadenas
para nieve o el neumático de repuesto
temporario está instalado debido a que
el diámetro de los neumáticos cambia.
▼ Indicador TCS/DSC
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON. Si el TCS o DSC
está funcionando, el indicador destellará.

Si la luz permanece encendida, el TCS,
DSC o el sistema de frenado asistido
podrían tener un problema y podrían no
funcionar correctamente. Lleve su
vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Al conducir
ABS/TCS/DSC
4-130
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

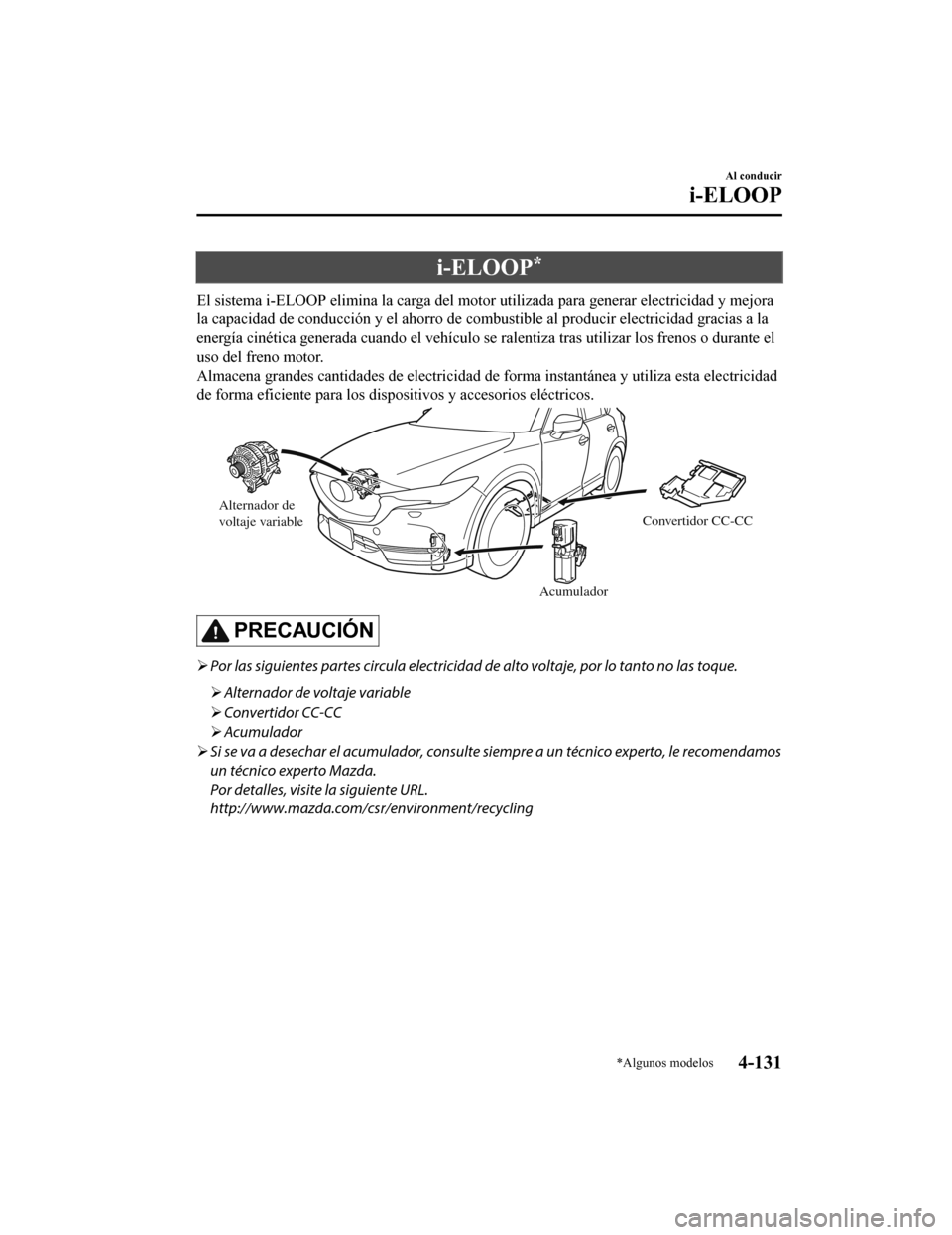

i-ELOOP*
El sistema i-ELOOP elimina la carga del motor utilizada para generar electricidad y mejora
la capacidad de conducción y el ahorro de combustible al producir electricidad gracias a la
energía cinética generada cuando el vehículo se ralentiza tras utilizar los frenos o durante el
uso del freno motor.
Almacena grandes cantidades de electricidad de forma instantánea y utiliza esta electricidad
de forma eficiente para los dispositivos y accesorios eléctricos.
Alternador de
voltaje variable
AcumuladorConvertidor CC-CC
PRECAUCIÓN

Por las siguientes partes circula electricidad de alto voltaje, por lo tanto no las toque.
 Alternador de voltaje variable
 Convertidor CC-CC
 Acumulador
 Si se va a desechar el acumulador, consulte siempre a un técnico experto, le recomendamos
un técnico experto Mazda.
Por detalles, visite la siguiente URL.
http://www.mazda.com/csr/environment/recycling
Al conducir
i-ELOOP
*Algunos modelos4-131
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

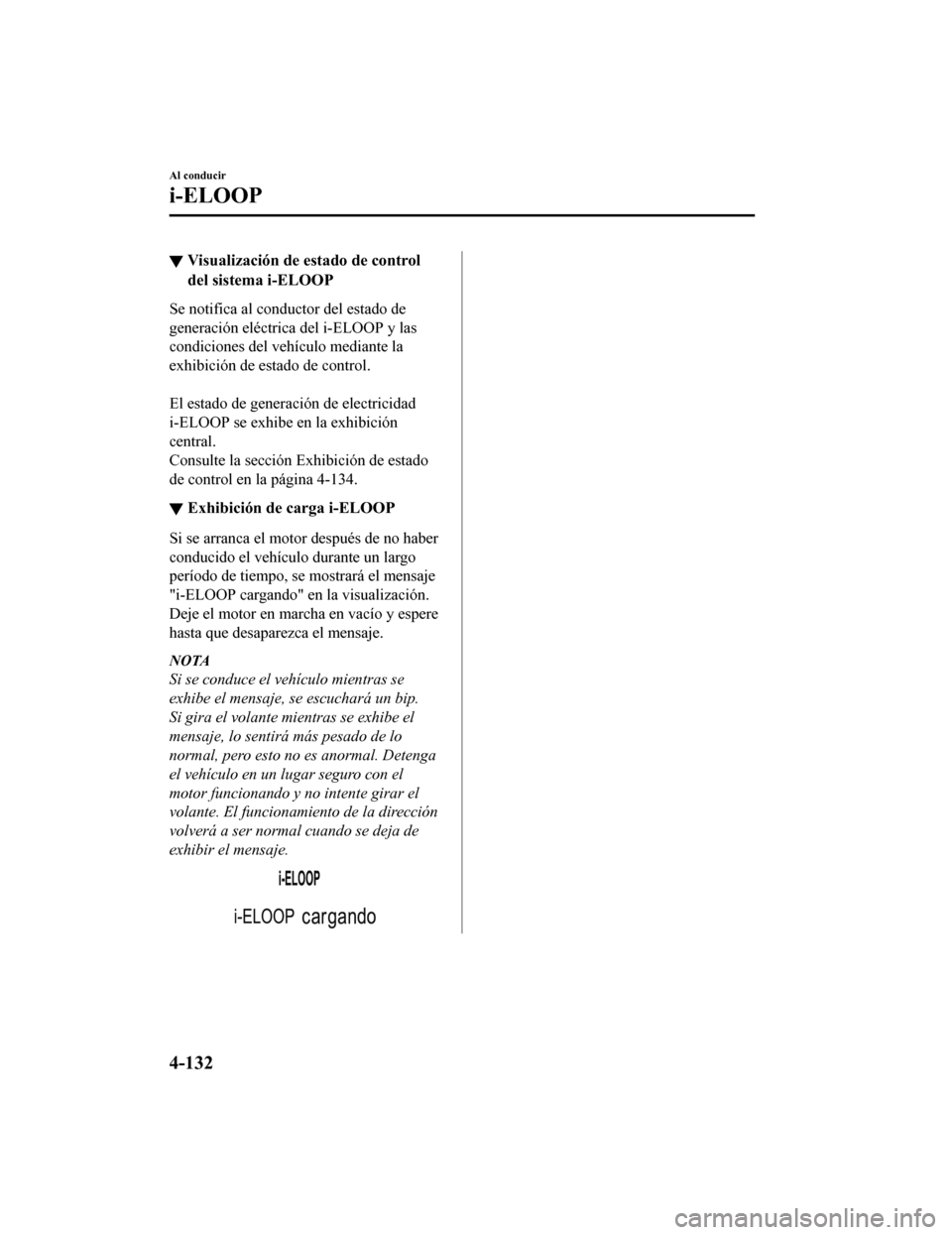

▼Visualización de estado de control
del sistema i-ELOOP
Se notifica al conductor del estado de
generación eléctrica del i-ELOOP y las
condiciones del vehículo mediante la
exhibición de estado de control.

El estado de generación de electricidad
i-ELOOP se exhibe en la exhibición
central.
Consulte la sección Exhibición de estado
de control en la página 4-134.
▼Exhibición de carga i-ELOOP
Si se arranca el motor después de no haber
conducido el vehículo durante un largo
período de tiempo, se mostrará el mensaje
"i-ELOOP cargando" en la visualización.
Deje el motor en marcha en vacío y espere
hasta que desaparezca el mensaje.
NOTA
Si se conduce el vehículo mientras se
exhibe el mensaje, se escuchará un bip.
Si gira el volante mientras se exhibe el
mensaje, lo sentirá más pesado de lo
normal, pero esto no es anormal. Detenga
el vehículo en un lugar seguro con el
motor funcionando y no intente girar el
volante. El funcionami
ento de la dirección
volverá a ser normal cuando se deja de
exhibir el mensaje.
Al conducir
i-ELOOP
4-132
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

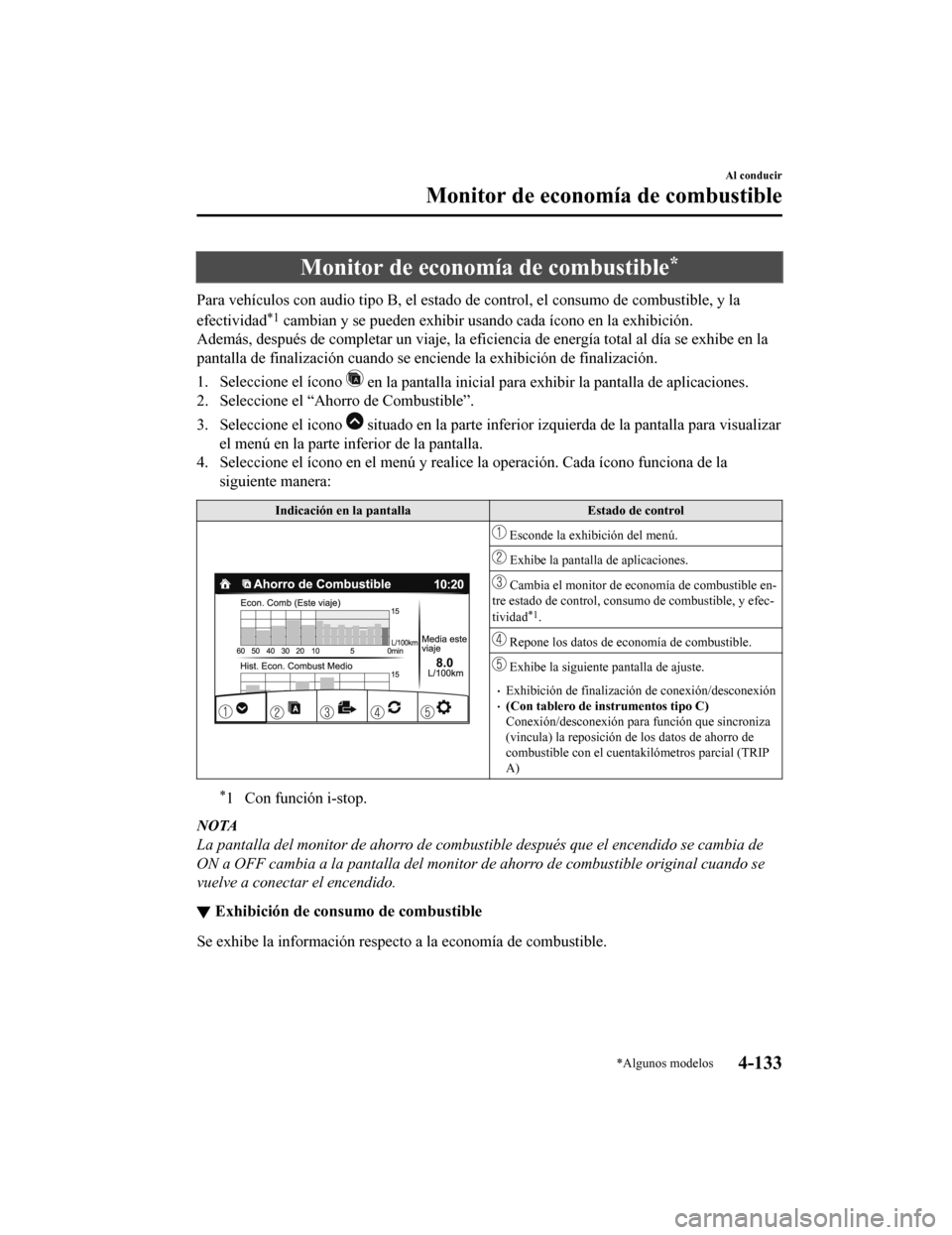

Monitor de economía de combustible*
Para vehículos con audio tipo B, el estado de control, el consumo de combustible, y la
efectividad
*1 cambian y se pueden exhibir usando cada ícono en la exhibición.
Además, después de completar un viaje, la eficiencia de energía total al día se exhibe en la
pantalla de finalización cuando se enciende la exhibición de finalización.
1. Seleccione el ícono
en la pantalla inicial para exhibir la pantalla de aplicaciones.
2. Seleccione el “Ahorro de Combustible”.
3. Seleccione el icono
situado en la parte inferior izquierda de la pantalla para visualizar
el menú en la parte inferior de la pantalla.
4. Seleccione el ícono en el menú y realice la operación. Cada ícono funciona de la siguiente manera:
Indicación en la pant alla Estado de control
Esconde la exhibición del menú.
Exhibe la pantalla de aplicaciones.
Cambia el monitor de economía de combustible en-
tre estado de control, consumo de combustible, y efec-
tividad
*1.
Repone los datos de economía de combustible.
Exhibe la siguiente pantalla de ajuste.
Exhibición de finalización de conexión/desconexión(Con tablero de instrumentos tipo C)
Conexión/desconexión para función que sincroniza
(vincula) la reposición de los datos de ahorro de
combustible con el cuenta kilómetros parcial (TRIP
A)
*1 Con función i-stop.
NOTA
La pantalla del monitor de ahorro de combustible después que el encendido se cambia de
ON a OFF cambia a la pantalla del monitor de ahorro de combustible original cuando se
vuelve a conectar el encendido.
▼ Exhibición de consumo de combustible
Se exhibe la información respecto a la economía de combustible.
Al conducir
Monitor de economía de combustible
*Algunos modelos4-133
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

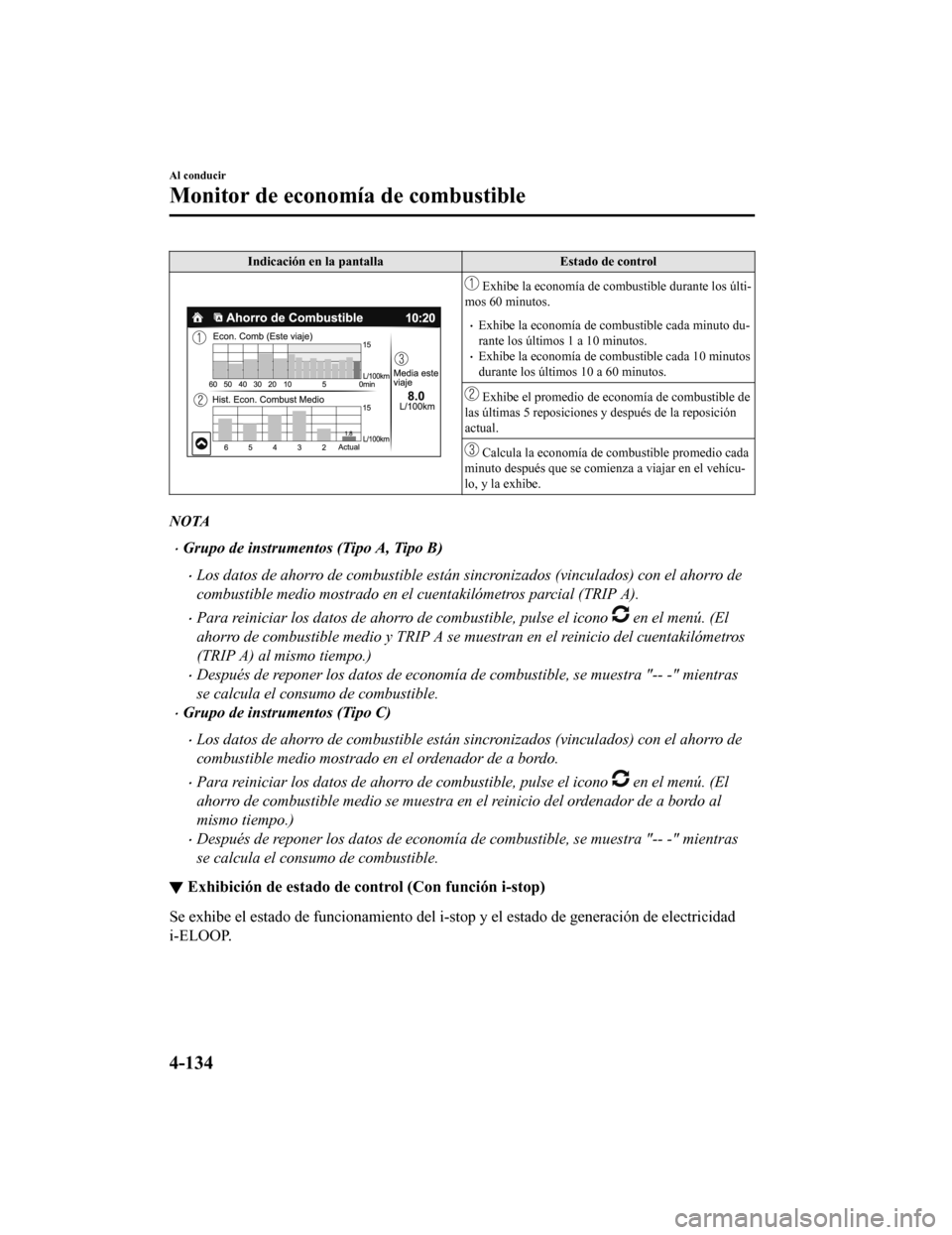

Indicación en la pantallaEstado de control
Exhibe la economía de combustible durante los últi-
mos 60 minutos.
Exhibe la economía de combustible cada minuto du-
rante los últimos 1 a 10 minutos.
Exhibe la economía de combustible cada 10 minutos
durante los últimos 10 a 60 minutos.
Exhibe el promedio de economía de combustible de
las últimas 5 reposiciones y después de la reposición
actual.
Calcula la economía de combustible promedio cada
minuto después que se comienza a viajar en el vehícu-
lo, y la exhibe.
NOTA
Grupo de instrumentos (Tipo A, Tipo B)
Los datos de ahorro de combustible están sincronizados (vinculados) con el ahorro de
combustible medio mostrado en el cuentakilómetros parcial (TRIP A).
Para reiniciar los datos de ahorro de combustible, pulse el icono en el menú. (El
ahorro de combustible medio y TRIP A se mues tran en el reinicio del cuentakilómetros
(TRIP A) al mismo tiempo.)
Después de reponer los datos de economía de combustible, se muestra "-- -" mientras
se calcula el consumo de combustible.
Grupo de instrumentos (Tipo C)
Los datos de ahorro de combustible están sincronizados (vinculados) con el ahorro de
combustible medio mostrado en el ordenador de a bordo.
Para reiniciar los datos de ahorro de combustible, pulse el icono en el menú. (El
ahorro de combustible medio se muestra en el reinicio del ordenador de a bordo al
mismo tiempo.)
Después de reponer los datos de economía de combustible, se muestra "-- -" mientras
se calcula el consumo de combustible.
▼ Exhibición de estado de co
ntrol (Con función i-stop)
Se exhibe el estado de funcionamiento del i-stop y el estado de generación de electricidad
i-ELOOP.
Al conducir
Monitor de economía de combustible
4-134
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

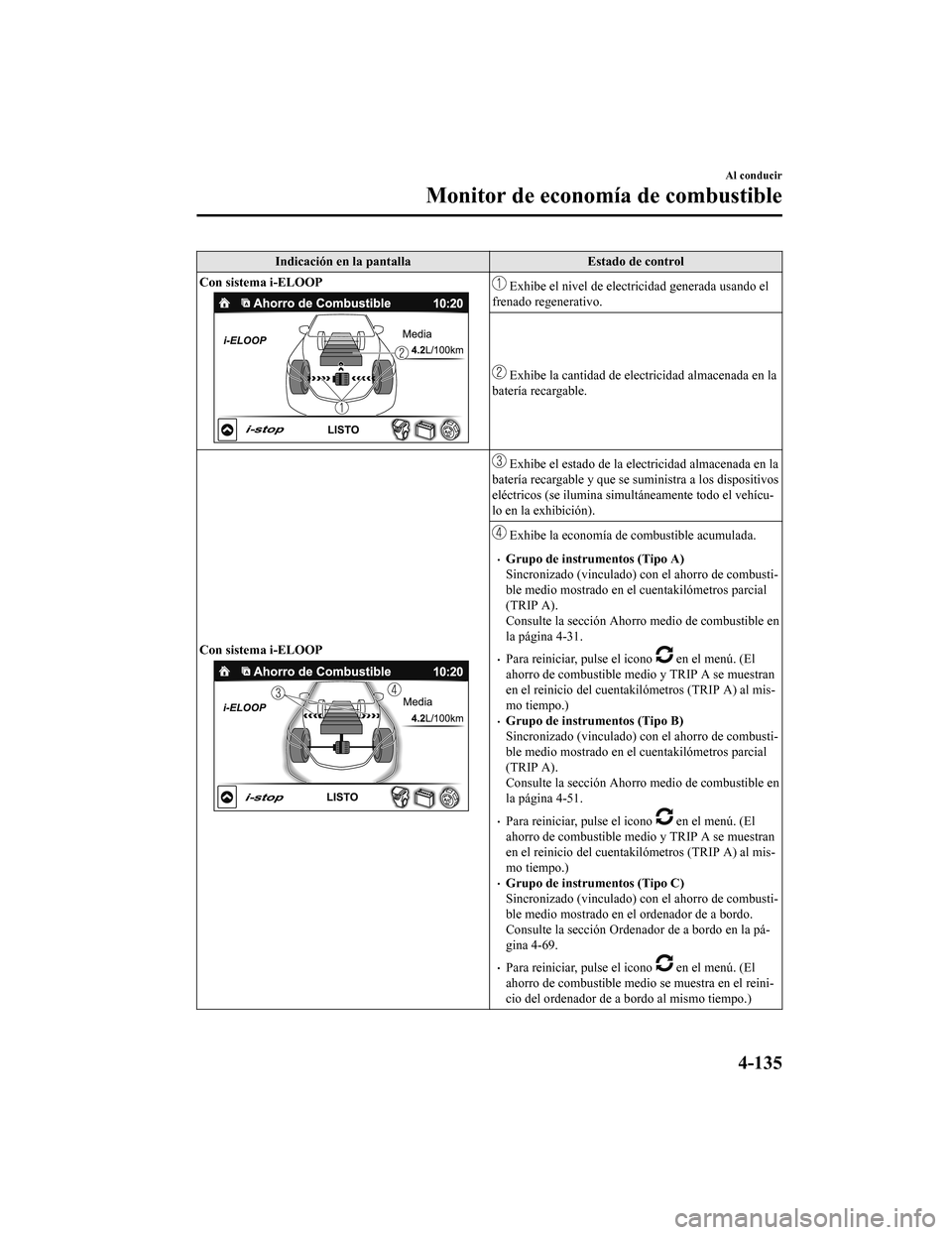

Indicación en la pantalla Estado de control
Con sistema i-ELOOP
Exhibe el nivel de electricidad generada usando el
frenado regenerativo.
Exhibe la cantidad de electricidad almacenada en la
batería recargable.
Con sistema i-ELOOP
Exhibe el estado de la electricidad almacenada en la
batería recargable y que se suministra a los dispositivos
eléctricos (se ilumina simultá neamente todo el vehícu-
lo en la exhibición).
Exhibe la economía de combustible acumulada.
Grupo de instrumentos (Tipo A)
Sincronizado (vinculado) co n el ahorro de combusti-
ble medio mostrado en el cuentakilómetros parcial
(TRIP A).
Consulte la sección Ahorro medio de combustible en
la página 4-31.
Para reiniciar, pulse el icono en el menú. (El
ahorro de combustible me dio y TRIP A se muestran
en el reinicio del cuentakilómetros (TRIP A) al mis-
mo tiempo.)
Grupo de instrumentos (Tipo B)
Sincronizado (vinculado) co n el ahorro de combusti-
ble medio mostrado en el cuentakilómetros parcial
(TRIP A).
Consulte la sección Ahorro medio de combustible en
la página 4-51.
Para reiniciar, pulse el icono en el menú. (El
ahorro de combustible me dio y TRIP A se muestran
en el reinicio del cuentakilómetros (TRIP A) al mis-
mo tiempo.)
Grupo de instrumentos (Tipo C)
Sincronizado (vinculado) co n el ahorro de combusti-
ble medio mostrado en el ordenador de a bordo.
Consulte la sección Ordenador de a bordo en la pá-
gina 4-69.
Para reiniciar, pulse el icono en el menú. (El
ahorro de combustible medi o se muestra en el reini-
cio del ordenador de a bordo al mismo tiempo.)
Al conducir
Monitor de economía de combustible
4-135
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Indicación en la pantallaEstado de control
Con sistema i-ELOOP
Sin sistema i-ELOOP
Exhibe el estado de respue sta para ver si está dispo-
nible la función i-stop.
Exhibe el estado de respuesta de la función i-stop
del lado del vehículo (motor, batería y acondicionador
de aire) usando íconos de colores. El color azul indica
que la función i-stop está pronta para funcionar, y el
color gris indica que la función no está pronta.
Con sistema i-ELOOP
Exhibe el estado de la función i-stop mientras el ve-
hículo está parado.
Indica las operaciones que debe realizar el conduc-
tor para usar la función i-st op mientras no está funcio-
nando.
Exhibe la cantidad actual de tiempo que la función
i-stop ha estado funcionando y la cantidad de tiempo
acumulado que ha estado funcionando.
Al conducir
Monitor de economía de combustible
4-136
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
