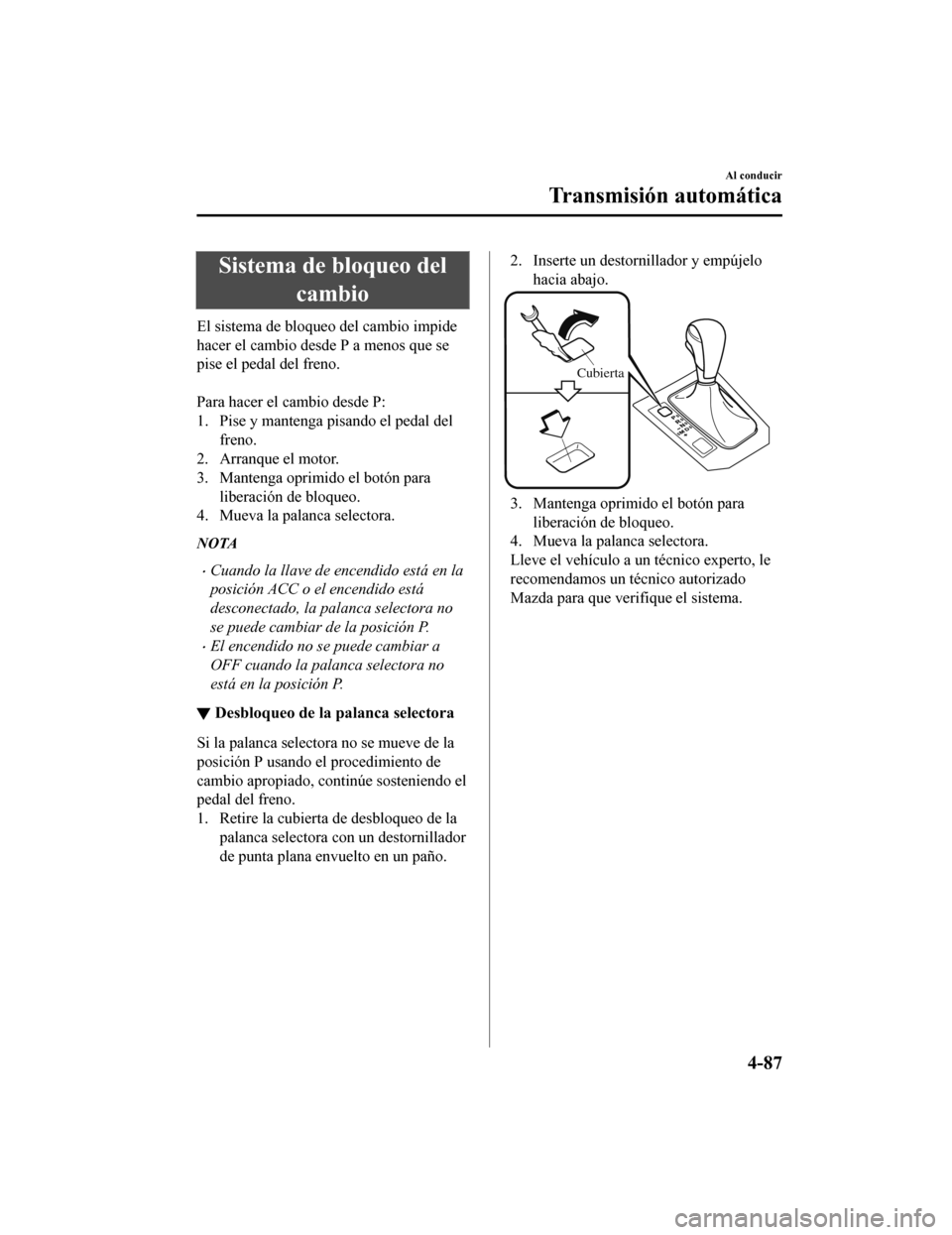

Sistema de bloqueo delcambio
El sistema de bloqueo del cambio impide
hacer el cambio desde P a menos que se
pise el pedal del freno.

Para hacer el cambio desde P:
1. Pise y mantenga pisando el pedal del
freno.
2. Arranque el motor.
3. Mantenga oprimido el botón para liberación de bloqueo.
4. Mueva la palanca selectora.
NOTA
Cuando la llave de encendido está en la
posición ACC o el encendido está
desconectado, la palanca selectora no
se puede cambiar de la posición P.
El encendido no se puede cambiar a
OFF cuando la palanca selectora no
está en la posición P.
▼ Desbloqueo de la palanca selectora
Si la palanca selectora no se mueve de la
posición P usando el procedimiento de
cambio apropiado, continúe sosteniendo el
pedal del freno.
1. Retire la cubierta de desbloqueo de la
palanca selectora con un destornillador
de punta plana envuelto en un paño.
2. Inserte un destorni llador y empújelo
hacia abajo.
Cubierta
3. Mantenga oprimido el botón para liberación de bloqueo.
4. Mueva la palanca selectora.
Lleve el vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda para que verifique el sistema.
Al conducir
Transmisión automática
4-87
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Posiciones de latransmisión
La indicación de posición del cambio en
el grupo de instrumentos se enciende.
Consulte la sección Indicación/
indicadores en la página 4-38, 4-57,
4-74.
La palanca selectora debe estar en la
posición P o N para poder usar el motor
de arranque.
P (estacionamiento)
La posición P traba la transmisión e
impide que giren las ruedas delanteras.
ADVERTENCIA
Siempre coloque la palanca selectora en la
posición P y coloque el freno de mano:
Sólo colocar la palanca selectora en la
posición P sin usar el freno de mano para
sostener el vehículo es peligroso. Si la
posición P no pudiera evitar que el vehículo
se moviera, se podría provocar un
accidente.
PRECAUCIÓN
 La transmisión se puede dañar si se hace
el cambio a P, N o R cuando el vehículo
todavía se está moviendo.
 La transmisión se puede dañar si se hace
el cambio a una marcha de conducción
o marcha atrás con el motor
funcionando a mayor velocidad que la
marcha en vacío.
R (marcha atrás)
La posición R es para dar marcha atrás
únicamente. Se debe parar completamente
el vehículo antes de cambiar a o de la
posición R, excepto bajo circunstancias
especiales tal como se explica en Balanceo
del vehículo (página 3-63).
NOTA
(Con sistema de sensor de
estacionamiento)
Cuando se cambia la palanca selectora a
la posición R con el encendido en ON, el
sistema de sensor de estacionamiento se
activa y se escucha un bip.
Consulte la sección Sistema de sensor de
estacionamiento en la página 4-311.
N (punto muerto)
En la posición N, no se bloquean las
ruedas ni la transmisión. El vehículo se
moverá libremente incluso en la bajada
más pequeña a menos que se use el freno
de estacionamiento o el de servicio.
ADVERTENCIA
Si el motor está funcionando a más
revoluciones que en la marcha en vacío, no
haga el cambio desde N o P a una posición
de conducción:
Es peligroso hacer el cambio desde N o P a
una posición de conducción cuando el
motor está funcionando a más
revoluciones que en la marcha de vacío. Si
esto sucede, el vehículo se puede mover
repentinamente provocando un accidente
o heridas graves.
No cambie a N cuando conduce el
vehículo:
Es peligroso hacer el cambio a N mientras
conduce. No se podrá frenar con el motor
cuando se desacelera lo que podría
conducir a un accidente o heridas graves.
Al conducir
Transmisión automática
4-88
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

PRECAUCIÓN
No cambie a N cuando conduce el
vehículo. De lo contrario podría tener un
problema con la transmisión.
NOTA
Aplique el freno de mano o pise el pedal
de frenos antes de mover la palanca
selectora desde la posición N para evitar
que el vehículo se mueva
inesperadamente.

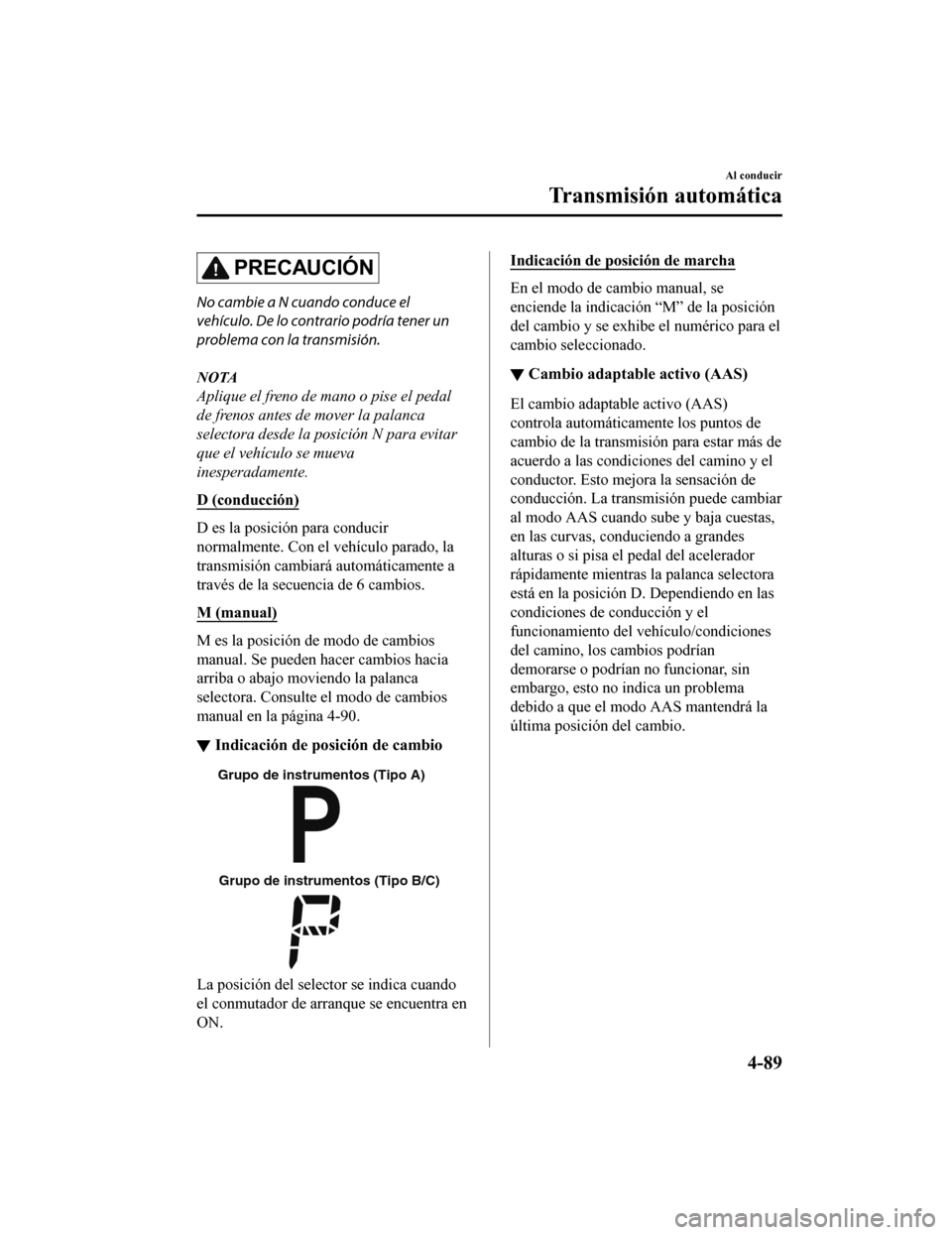

D (conducción)
D es la posición para conducir
normalmente. Con el vehículo parado, la
transmisión cambiará automáticamente a
través de la secuencia de 6 cambios.
M (manual)
M es la posición de modo de cambios
manual. Se pueden hacer cambios hacia
arriba o abajo moviendo la palanca
selectora. Consulte el modo de cambios
manual en la página 4-90.
▼Indicación de posición de cambio
Grupo de instrumentos (Tipo A)
Grupo de instrumentos (Tipo B/C)
La posición del selector se indica cuando
el conmutador de arranque se encuentra en
ON.
Indicación de posición de marcha
En el modo de cambio manual, se
enciende la indicación “M” de la posición
del cambio y se exhibe el numérico para el
cambio seleccionado.
▼ Cambio adaptable activo (AAS)
El cambio adaptable activo (AAS)
controla automáticamente los puntos de
cambio de la transmisión para estar más de
acuerdo a las condiciones del camino y el
conductor. Esto mejora la sensación de
conducción. La transmisión puede cambiar
al modo AAS cuando sube y baja cuestas,
en las curvas, conduciendo a grandes
alturas o si pisa el pedal del acelerador
rápidamente mientras la palanca selectora
está en la posición D. Dependiendo en las
condiciones de conducción y el
funcionamiento del vehículo/condiciones
del camino, los cambios podrían
demorarse o podrían no funcionar, sin
embargo, esto no indica un problema
debido a que el modo AAS mantendrá la
última posición del cambio.
Al conducir
Transmisión automática
4-89
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

Modo de cambios manual
El modo de cambio manual le brinda la
sensación de conducción de un vehículo
con transmisión manual permitiéndole
operar la palanca selectora manualmente.
Cuando desea mayor control, esto le
permite controlar las revoluciones del
motor y el torque de las ruedas de tracción
como en una transmisión manual.
Para cambiar al modo de cambios manual,
mueva la palanca desde D a M.

NOTA
Cambiando a modo de cambios manual
mientras conduce no dañará la
transmisión.
Para volver al modo selectora automático,
mueva la palanca desde M a D.
NOTA
Si cambia al modo de cambios manual
cuando el vehículo está parado, se hará
el cambio a M1.
Si cambia al modo de cambios manual
sin pisar el pedal del acelerador cuando
conduce en la posición D, 5.ª/6.ª, se
hará el cambio a M4/M5.
▼Indicaciones
Indicación de modo de cambios manual
En el modo de cambios manual, se
enciende la indicación “M” de posición de
cambio en el panel de instrumentos.
Indicación de posición de marcha
El número de la velocidad seleccionada se
enciende.

Indicación de modo
de cambios manual
Indicación de posición de
marcha
Indicación de modo
de cambios manual
Indicación de posición de
marcha
Grupo de instrumentos (Tipo A)
Grupo de instrumentos (Tipo B/C)
NOTA
Si no se puede hacer el cambio hacia
abajo cuando se conduce a alta
velocidad, la indicación de posición del
marcha y velocidad destellarán dos
veces para indicar que no se puede
hacer el cambio hacia abajo.
Al conducir
Transmisión automática
4-90
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

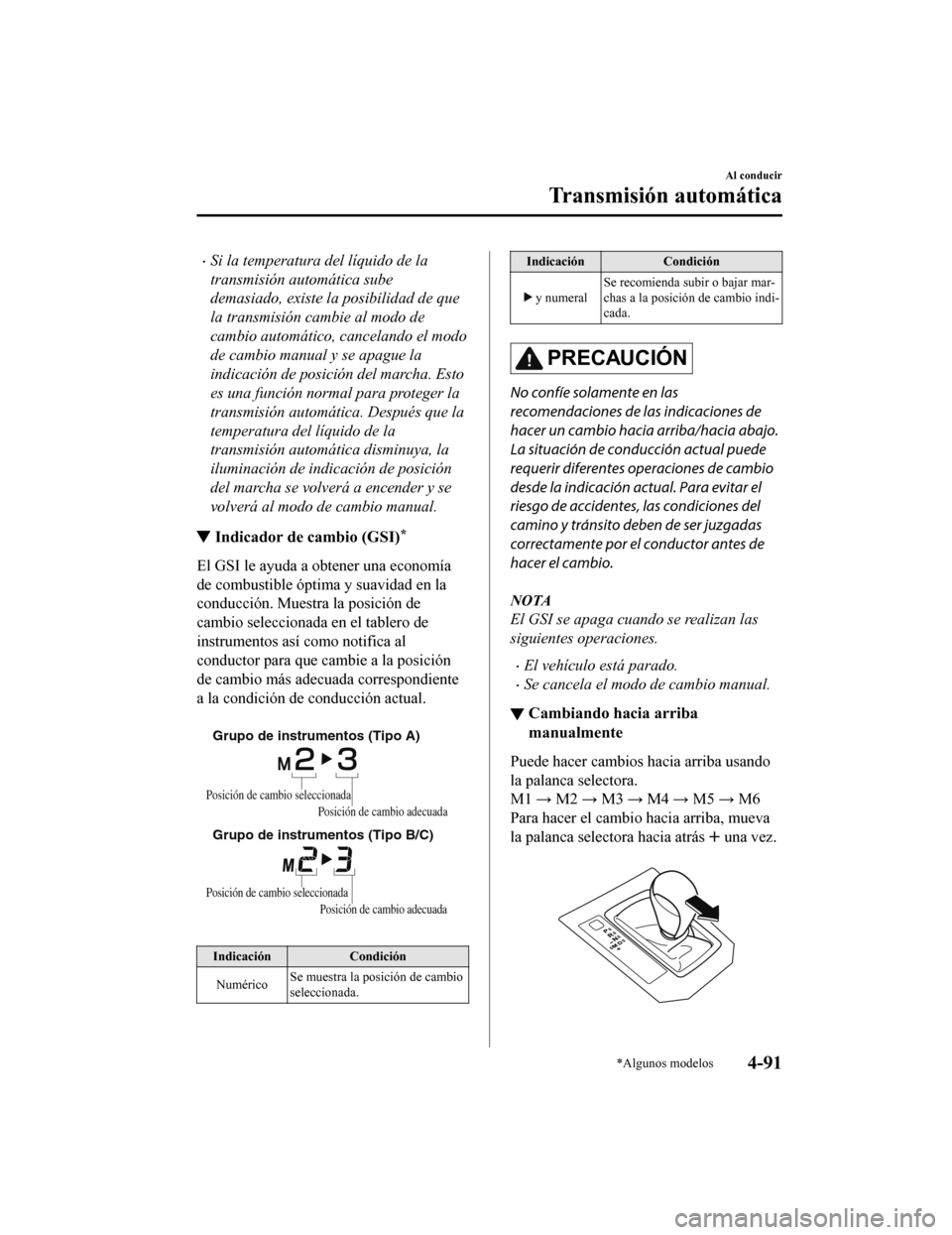

Si la temperatura del líquido de la
transmisión automática sube
demasiado, existe la posibilidad de que
la transmisión cambie al modo de
cambio automático, cancelando el modo
de cambio manual y se apague la
indicación de posición del marcha. Esto
es una función normal para proteger la
transmisión automática. Después que la
temperatura del líquido de la
transmisión automá tica disminuya, la
iluminación de indicación de posición
del marcha se volverá a encender y se
volverá al modo de cambio manual.
▼ Indicador de cambio (GSI)*
El GSI le ayuda a obtener una economía
de combustible óptima y suavidad en la
conducción. Muestra la posición de
cambio seleccionada en el tablero de
instrumentos así como notifica al
conductor para que cambie a la posición
de cambio más adecuada correspondiente
a la condición de conducción actual.

Posición de cambio seleccionada
Grupo de instrumentos (Tipo A)
Grupo de instrumentos (Tipo B/C)
Posición de cambio adecuada
Posición de cambio seleccionada
Posición de cambio adecuada
Indicación Condición
Numérico Se muestra la posición de cambio
seleccionada.
Indicación
Condición
y numeralSe recomienda subir o bajar mar-
chas a la posición de cambio indi-
cada.
PRECAUCIÓN
No confíe solamente en las
recomendaciones de las indicaciones de
hacer un cambio hacia arriba/hacia abajo.
La situación de conducción actual puede
requerir diferentes operaciones de cambio
desde la indicación actual. Para evitar el
riesgo de accidentes, las condiciones del
camino y tránsito deben de ser juzgadas
correctamente por el conductor antes de
hacer el cambio.
NOTA
El GSI se apaga cuando se realizan las
siguientes operaciones.
El vehículo está parado.
Se cancela el modo de cambio manual.
▼
Cambiando hacia arriba
manualmente
Puede hacer cambios hacia arriba usando
la palanca selectora.
M1
→ M2 → M3 → M4 → M5 → M6
Para hacer el cambio hacia arriba, mueva
la palanca selectora hacia atrás
una vez.

Al conducir
Transmisión automática
*Algunos modelos4-91
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

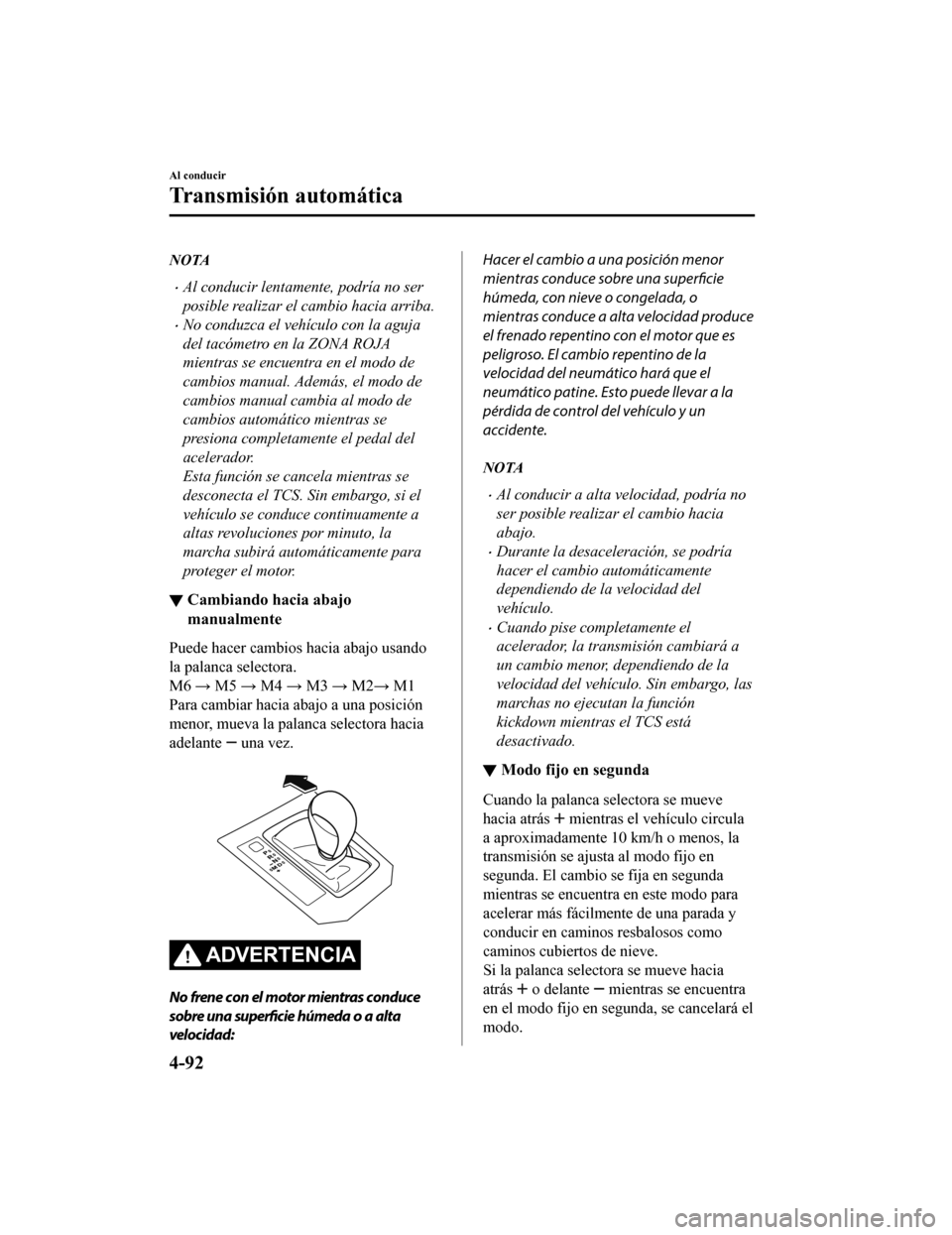

NOTA
Al conducir lentamente, podría no ser
posible realizar el cambio hacia arriba.
No conduzca el vehículo con la aguja
del tacómetro en la ZONA ROJA
mientras se encuentra en el modo de
cambios manual. Además, el modo de
cambios manual cambia al modo de
cambios automático mientras se
presiona completamente el pedal del
acelerador.
Esta función se cancela mientras se
desconecta el TCS. Sin embargo, si el
vehículo se conduce continuamente a
altas revoluciones por minuto, la
marcha subirá automáticamente para
proteger el motor.
▼Cambiando hacia abajo
manualmente
Puede hacer cambios hacia abajo usando
la palanca selectora.
M6
→ M5 → M4 → M3 → M2→ M1
Para cambiar hacia abajo a una posición
menor, mueva la palanca selectora hacia
adelante
una vez.

ADVERTENCIA
No frene con el motor mientras conduce
sobre una superficie húmeda o a alta
velocidad:
Hacer el cambio a una posición menor
mientras conduce sobre una superficie
húmeda, con nieve o congelada, o
mientras conduce a alta velocidad produce
el frenado repentino con el motor que es
peligroso. El cambio repentino de la
velocidad del neumático hará que el
neumático patine. Esto puede llevar a la
pérdida de control del vehículo y un
accidente.
NOTA
Al conducir a alta velocidad, podría no
ser posible realizar el cambio hacia
abajo.
Durante la desaceleración, se podría
hacer el cambio automáticamente
dependiendo de la velocidad del
vehículo.
Cuando pise completamente el
acelerador, la transmisión cambiará a
un cambio menor, dependiendo de la
velocidad del vehículo. Sin embargo, las
marchas no ejecutan la función
kickdown mientras el TCS está
desactivado.
▼ Modo fijo en segunda
Cuando la palanca selectora se mueve
hacia atrás
mientras el vehículo circula
a aproximadamente 10 km/h o menos, la
transmisión se ajusta al modo fijo en
segunda. El cambio se fija en segunda
mientras se encuentra en este modo para
acelerar más fácilmente de una parada y
conducir en caminos resbalosos como
caminos cubiertos de nieve.
Si la palanca selectora se mueve hacia
atrás
o delante mientras se encuentra
en el modo fijo en segunda, se cancelará el
modo.
Al conducir
Transmisión automática
4-92
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

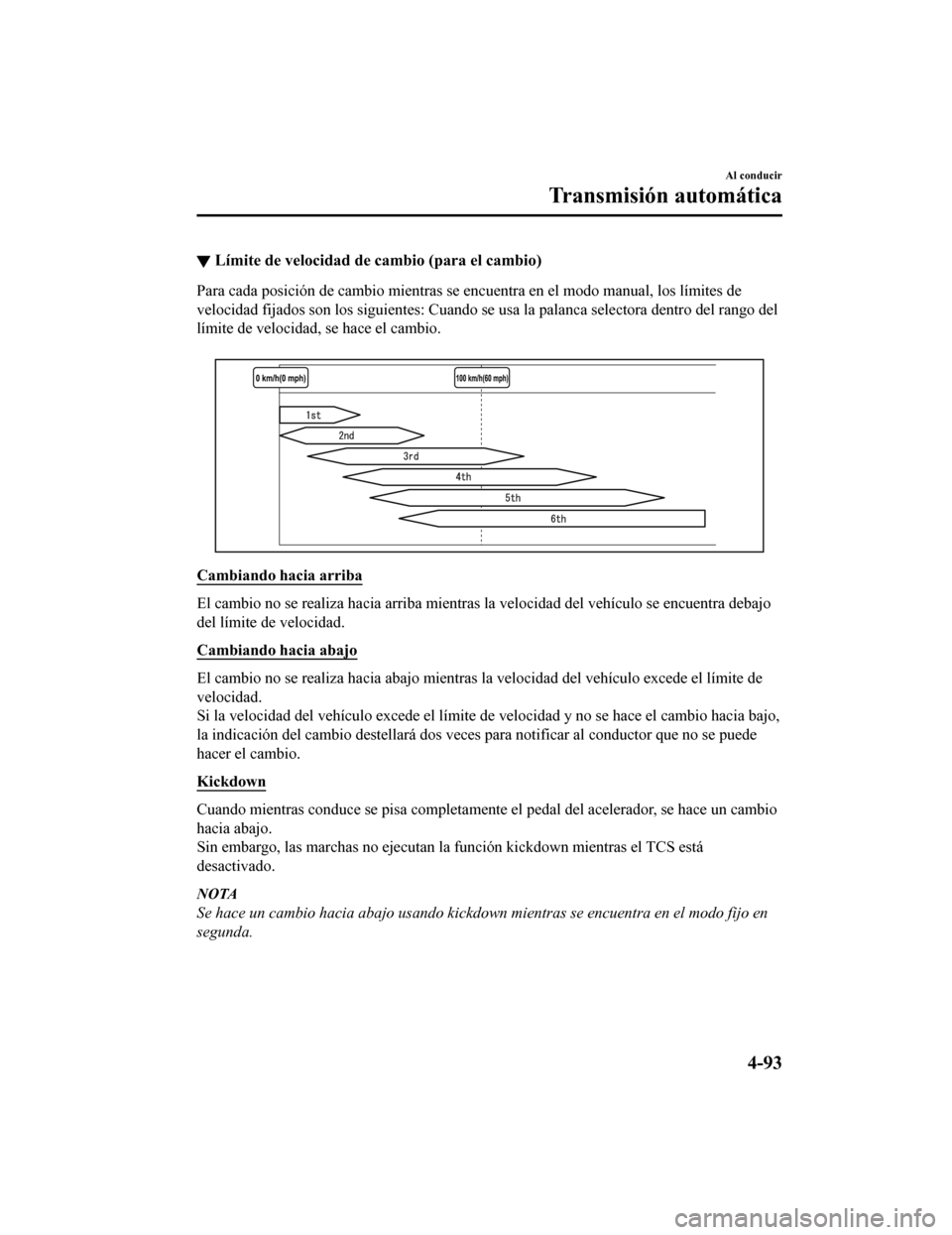

▼Límite de velocidad de cambio (para el cambio)
Para cada posición de cambio mientras se encuentra en el modo manual, los límites de
velocidad fijados son los siguientes: Cuando se usa la palanca selectora dentro del rango del
límite de velocidad, se hace el cambio.

Cambiando hacia arriba
El cambio no se realiza hacia arriba mientras la velocidad del vehículo se encuentra debajo
del límite de velocidad.
Cambiando hacia abajo
El cambio no se realiza hacia abajo mientras la velocidad del vehículo excede el límite de
velocidad.
Si la velocidad del vehículo excede el límite de velocidad y no se hace el cambio hacia bajo,
la indicación del cambio destellará dos veces para notificar al conductor que no se puede
hacer el cambio.
Kickdown
Cuando mientras conduce se pisa completamente el pedal del acelerador, se hace un cambio
hacia abajo.
Sin embargo, las marchas no ejecutan la
función kickdown mientras el TCS está
desactivado.
NOTA
Se hace un cambio hacia abajo usando kickdown mientras se encuentra en el modo fijo en
segunda.
Al conducir
Transmisión automática
4-93
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

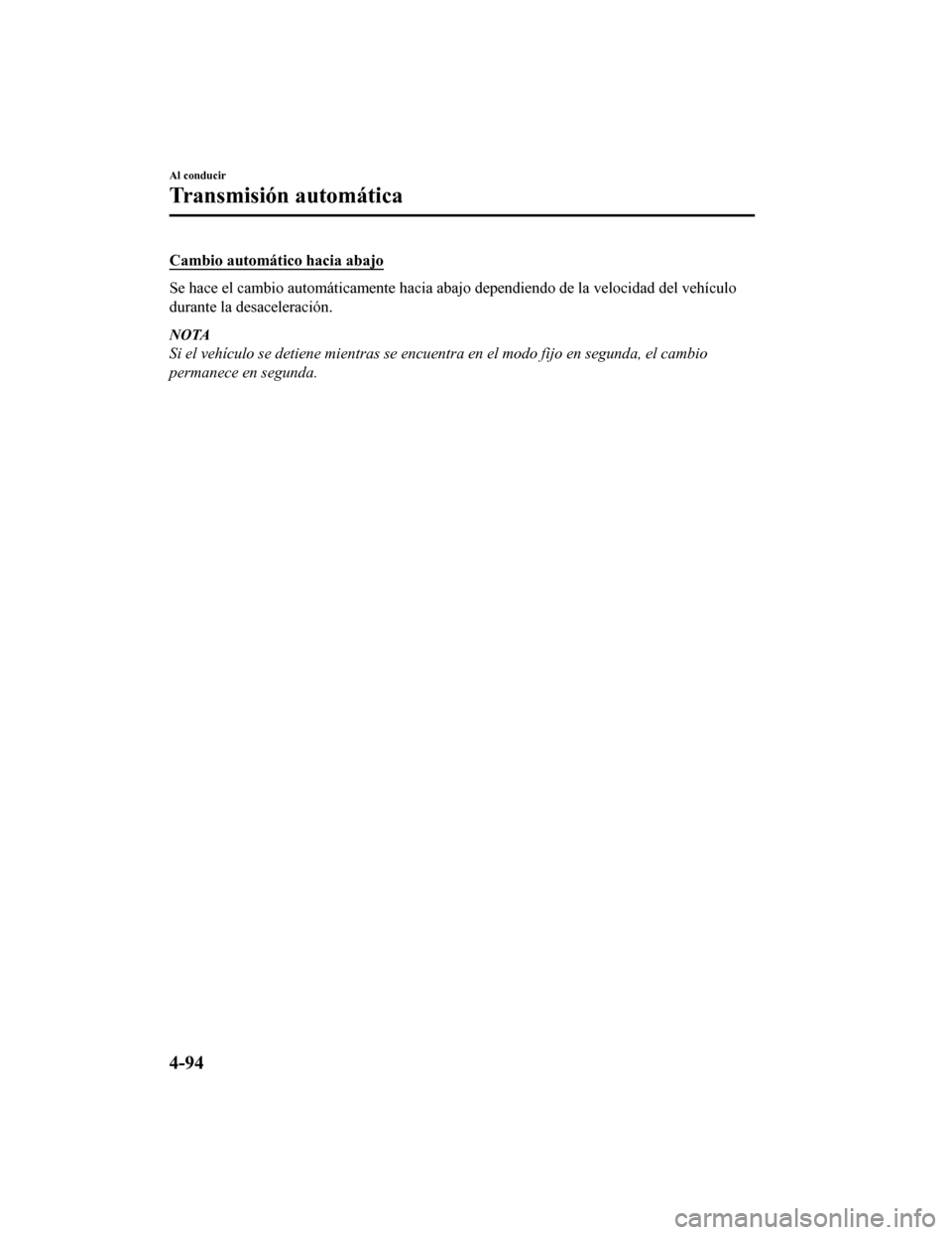

Cambio automático hacia abajo
Se hace el cambio automáticamente hacia abajo dependiendo de la velocidad del vehículo
durante la desaceleración.
NOTA
Si el vehículo se detiene mientras se encuentra en el modo fijo en segunda, el cambio
permanece en segunda.
Al conducir
Transmisión automática
4-94
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

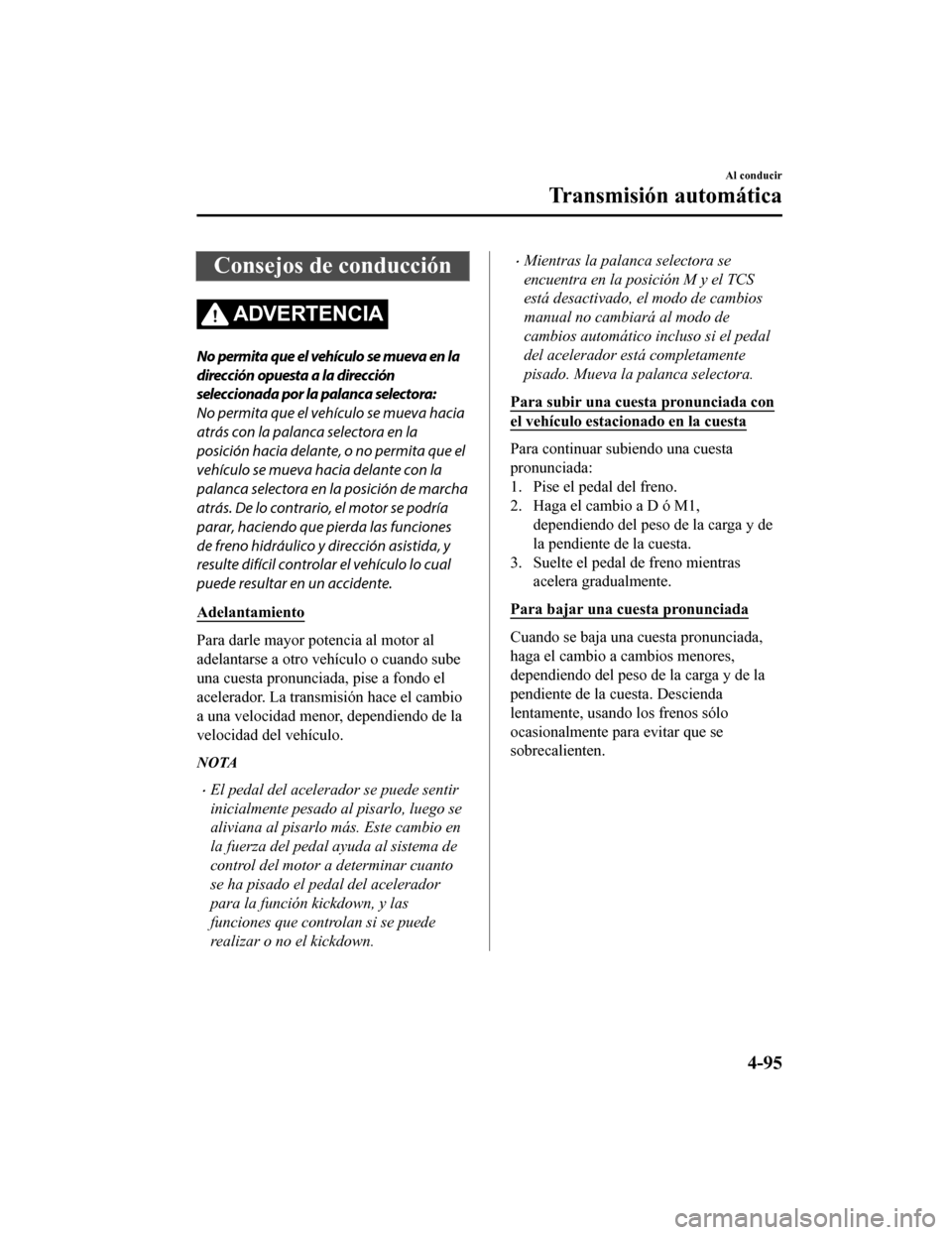

Consejos de conducción
ADVERTENCIA
No permita que el vehículo se mueva en la
dirección opuesta a la dirección
seleccionada por la palanca selectora:
No permita que el vehículo se mueva hacia
atrás con la palanca selectora en la
posición hacia delante, o no permita que el
vehículo se mueva hacia delante con la
palanca selectora en la posición de marcha
atrás. De lo contrario, el motor se podría
parar, haciendo que pierda las funciones
de freno hidráulico y dirección asistida, y
resulte difícil controlar el vehículo lo cual
puede resultar en un accidente.
Adelantamiento
Para darle mayor potencia al motor al
adelantarse a otro vehículo o cuando sube
una cuesta pronunciada, pise a fondo el
acelerador. La transmisión hace el cambio
a una velocidad menor, dependiendo de la
velocidad del vehículo.
NOTA
El pedal del acelerador se puede sentir
inicialmente pesado al pisarlo, luego se
aliviana al pisarlo más. Este cambio en
la fuerza del pedal ayuda al sistema de
control del motor a determinar cuanto
se ha pisado el pedal del acelerador
para la función kickdown, y las
funciones que controlan si se puede
realizar o no el kickdown.
Mientras la palanca selectora se
encuentra en la posición M y el TCS
está desactivado, el modo de cambios
manual no cambiará al modo de
cambios automático incluso si el pedal
del acelerador está completamente
pisado. Mueva la palanca selectora.
Para subir una cuesta pronunciada con
el vehículo estacionado en la cuesta
Para continuar subiendo una cuesta
pronunciada:
1. Pise el pedal del freno.
2. Haga el cambio a D ó M1, dependiendo del peso de la carga y de
la pendiente de la cuesta.
3. Suelte el pedal de freno mientras acelera gradualmente.
Para bajar una cuesta pronunciada
Cuando se baja una cuesta pronunciada,
haga el cambio a cambios menores,
dependiendo del peso de la carga y de la
pendiente de la cuesta. Descienda
lentamente, usando los frenos sólo
ocasionalmente para evitar que se
sobrecalienten.
Al conducir
Transmisión automática
4-95
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

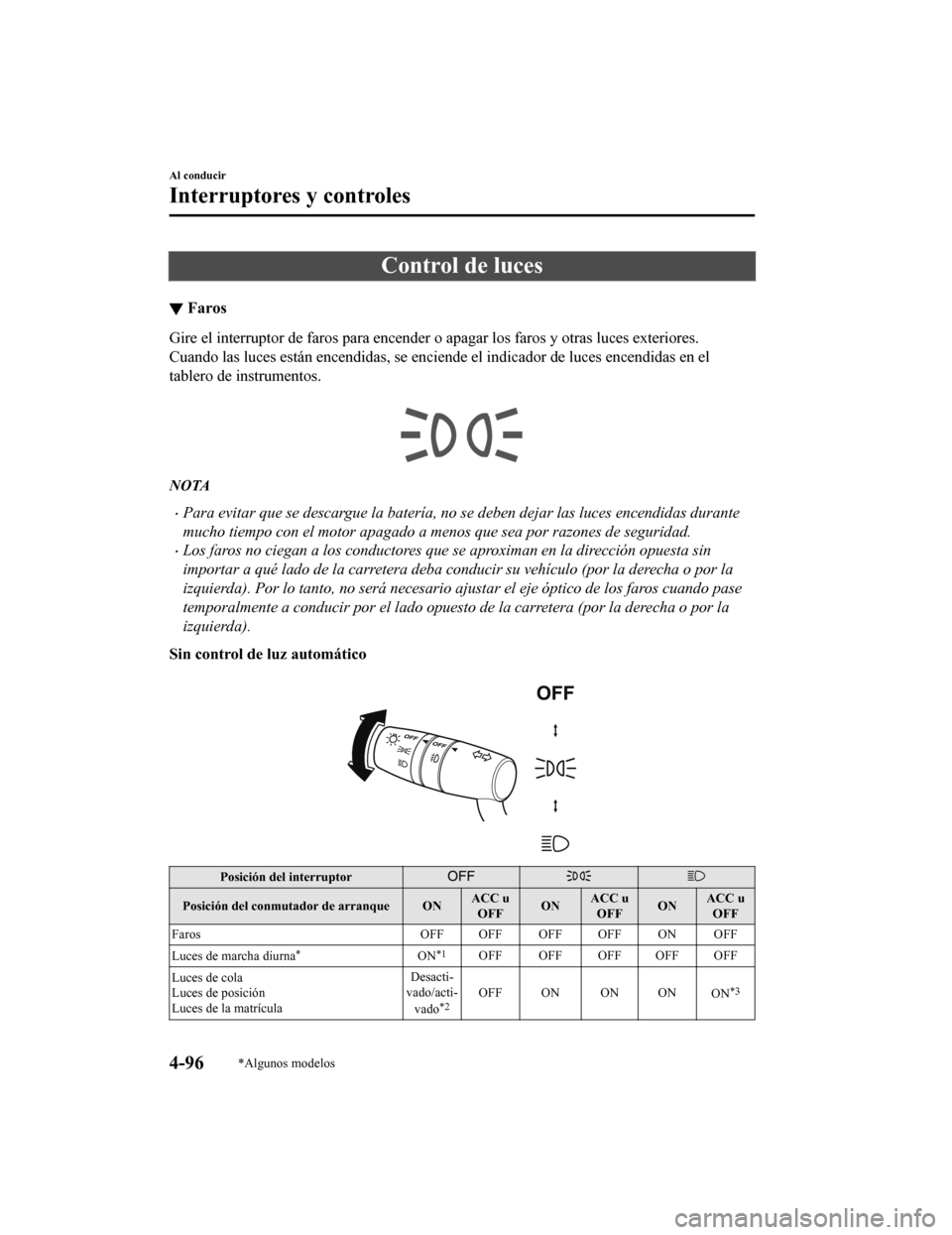

Control de luces
▼Faros
Gire el interruptor de faros para encender
o apagar los faros y otras luces exteriores.
Cuando las luces están encendidas, se enciende el indicador de luces encendidas en el
tablero de instrumentos.

NOTA
Para evitar que se descargue la batería, no se deben dejar las luces encendidas durante
mucho tiempo con el motor apagado a menos que sea por razones de seguridad.
Los faros no ciegan a los conductores que se aproximan en la dirección opuesta sin
importar a qué lado de la carretera deba conducir su vehículo (por la derecha o por la
izquierda). Por lo tanto, no será necesario ajustar el eje óptico de los faros cuando pase
temporalmente a conducir por el lado opuesto de la carretera (por la derecha o por la
izquierda).
Sin control de luz automático

Posición del interruptor
Posición del conmutador de arranque ON ACC u
OFF ONACC u
OFF ONACC u
OFF
Faros OFF OFF OFF OFF ON OFF
Luces de marcha diurna
*ON*1OFF OFF OFF OFF OFF
Luces de cola
Luces de posición
Luces de la matrícula Desacti-
vado/acti-
vado
*2OFF ON ON ON ON*3
Al conducir
Interruptores y controles
4-96*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
